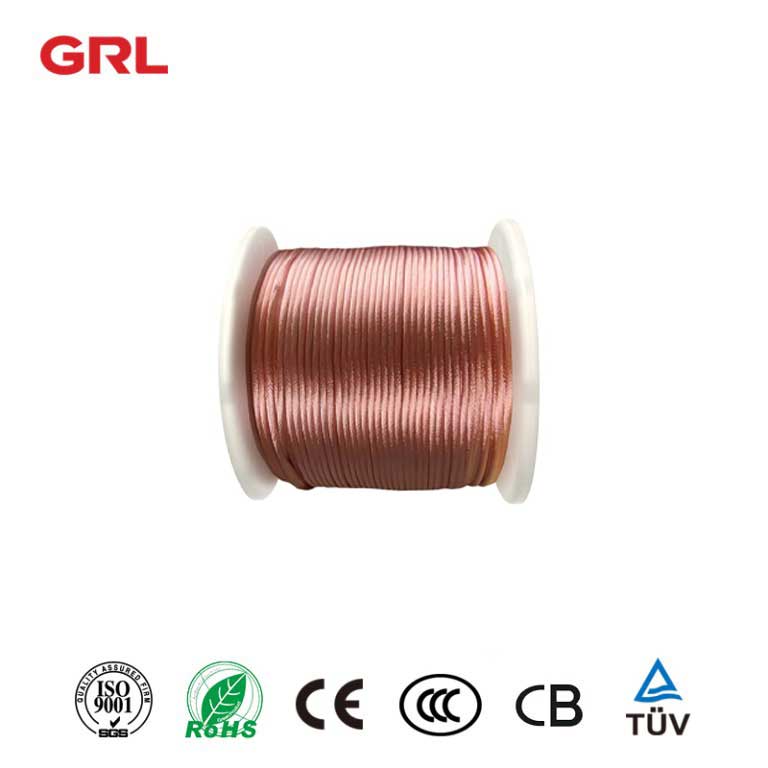

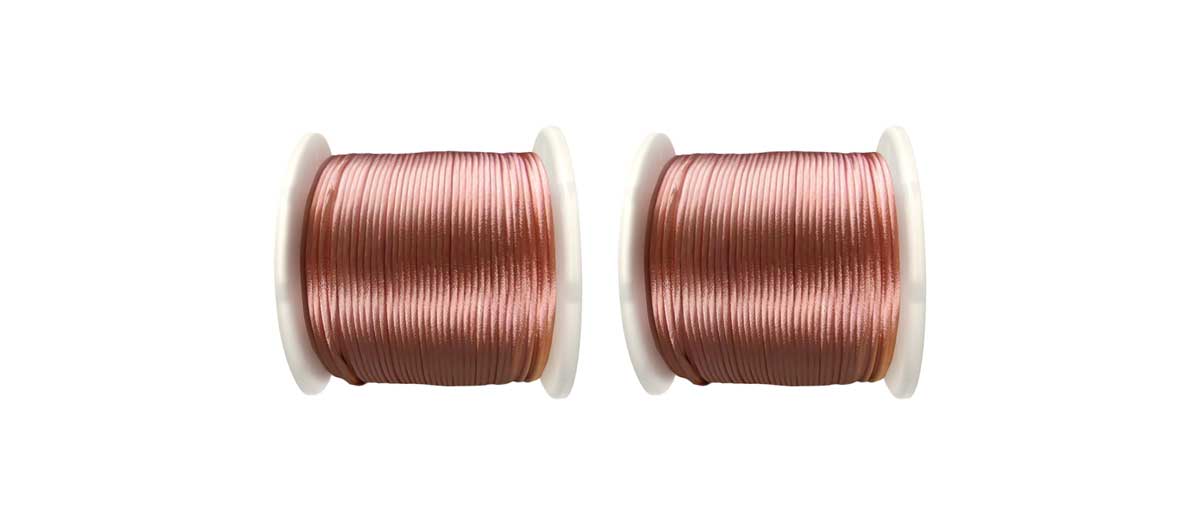

Fil de cuivre brossé GRL personnalisable fil de cuivre brossé
Les fils de brosse en cuivre sont largement utilisés pour connecter des moteurs, des appareils électriques et des circuits d’instruments, en particulier dans les environnements où le mouvement ou les vibrations sont fréquents. Leur conductivité supérieure et leur flexibilité les rendent très adaptés aux applications dans les nouvelles solutions énergétiques, les équipements de télécommunication et l’automatisation industrielle, améliorant la fiabilité et la durabilité des appareils connectés.
Diamètre de fil : Options de 0,05 mm à 0,10 mm
Zone transversale : Disponible en différentes tailles de 1mm2 à plus de 30mm2
Résistance maximale DC : Assure une faible perte de puissance et répond aux normes de l’industrie à 20 ° C
Allongation : Allongement minimum de 15 %, assurant les caractéristiques de traction et de flexibilité du fil

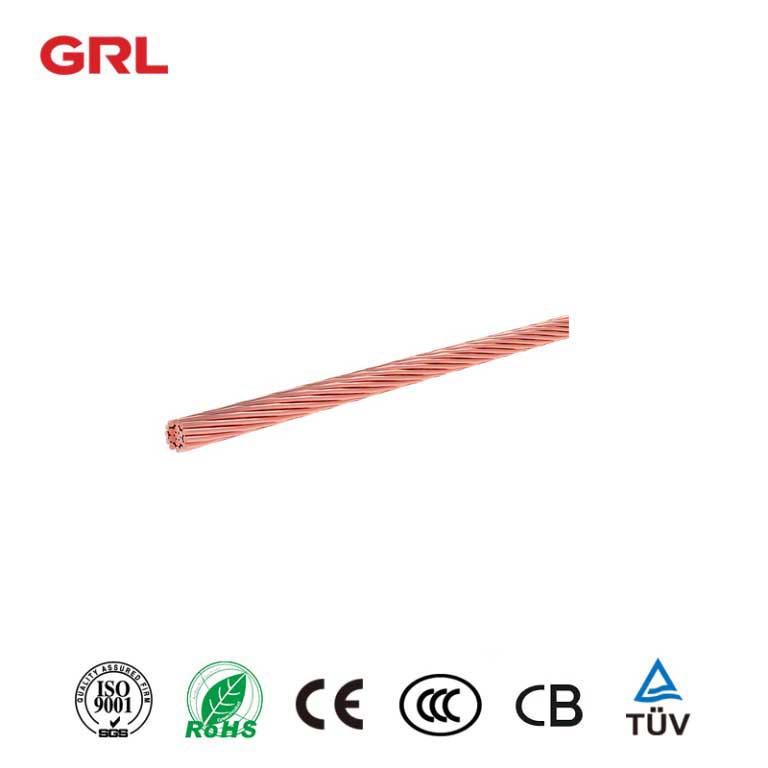

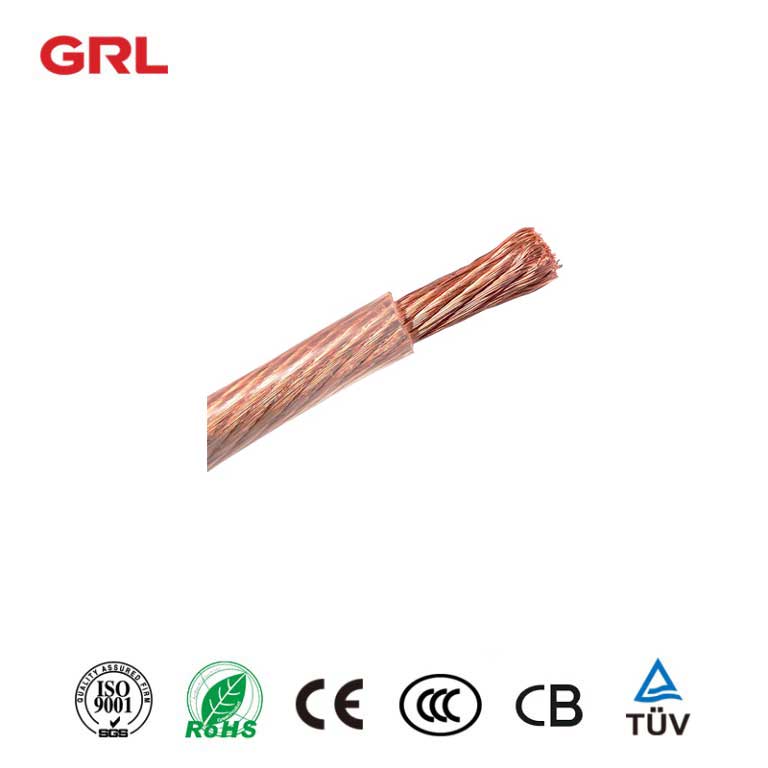

Les fils de brosse en cuivre sont des conducteurs à haute flexibilité spécialement conçus pour les connexions flexibles dans les moteurs, les appareils électriques et les circuits d’instruments. Ils sont particulièrement adaptés aux applications à courant alternatif ou à courant haute fréquence. Les fils de brosse en cuivre GRL sont fabriqués à partir de fils de cuivre T2 ultra-doux, torsadés pour fournir une conductivité et une flexibilité exceptionnelles, répondant à la norme nationale de la Chine GB / T12970.4-2009.
| Modèle de produit | Surface transversale nominale (mm2) | Surface transversale calculée (mm2) | Structure du fil | Diamètre extérieur (mm) | Résistance Max DC à 20 ° C (Ω / km) | Poids (kg / km) |
| DNTS (X) -1 | 1 | 0,99% | 7 × 12 / 0,10 | 1.4 à la fin de l’année | 18,5% | 19.3 à la fin de l’année |
| DNTS (X) -1.4 | 1.4 à la fin de l’année | 1.37 à 1.37 | 7 × 25 / 0,10 | 1.7 à 1.7 | 13.2. | 13.7 à la fin de l’année |
| DNTS (X) -1,5 | 1,5 | 1,48 | 7 × 27 / 0,10 | 1,8 | 11 et 9 | Tableau 12.7 |
| DNTS (X) -1.8 | 1,8 | 1,75% | 7 × 32 / 0,10 | 2 | Tableau 10.2 | 10.7 à la fin de l’année |
| DNTS (X) -2 | 2 | 1,98 | 7 × 36 / 0,10 | 2.2 à la fin de l’année | 9.23 à la fin de l’année | 9,65% |
| DNTS (X) -2,5 | 2,5 | 2.53 | 7 × 46 / 0,10 | 2.4. | 7.39 à la fin de l’année | 7.72 à la fin de l’année |
| DNTS (X) -3 | 3 | 2,97 | 7 × 54 / 0,10 | 2.7 et 2.7 | 6.16 à la fin de l’année | 6.43 à la fin de l’année |
| DNTS (X) -4 | (4) | 3.96 à 3.96 | 7 × 72 / 0,10 | 2.8 à 2.8 | 4.62 à la fin de l’année | 4.83 (en milliers de dollars) |
| DNTS (X) -5 | (5) | 4.94 à 4.94 | 7 × 90 / 0,10 | 3.2. (en) | 3.69 | 3.86 (en milliers de dollars) |
| DNTS (X) -6 | (6) | 5,93% | 12 × 63 / 0,10 | 3.7 à 3.7 | 3.01 à 3.01 | 3.23 (en milliers de dollars) |
| DNTS (X) -8 | 8 | 7.91 à la fin de l’année | 12 × 84 / 0,10 | 4.2 | 2.33 à la fin de l’année | 2.44 à la fin de l’année |
| DNTS (X) -9 | 9 | 8,95% | 12 × 95 / 0,10 | 4.4. | 2.05 à la fin de l’année | 2.15 à la fin de l’année |
| DNTS (X) -10 | (10) | 8,89% | 12 × 105 / 0,10 | Tableau 4.8 | 1,83 | 1,91 |
| DNTS (X) -12 | 12 | 11 / 97 et 11 / 97 | 12 × 127 / 0,10 | 5. La qualité de l’eau | 1,5 | 1,62 |
| DNTS (X) -16 | 16 | 15, 9 et 9 | 12 × 135 / 0,10 | 6.2 à la fin de l’année | 1.16. | 1.21 |
Caractéristiques du fil de brosse en cuivre
- Cuivre de haute pureté:Fabriqué à partir de cuivre T2 avec une teneur en cuivre supérieure à 99,95%, assurant une excellente conductivité et réduisant les pertes d’énergie.
- Différentes spécifications:Disponible en fils simples de diamètre de 0,10 mm et 0,05 mm (équivalent à AWG38 et AWG44), répondant à différentes exigences de courant et de flexibilité.

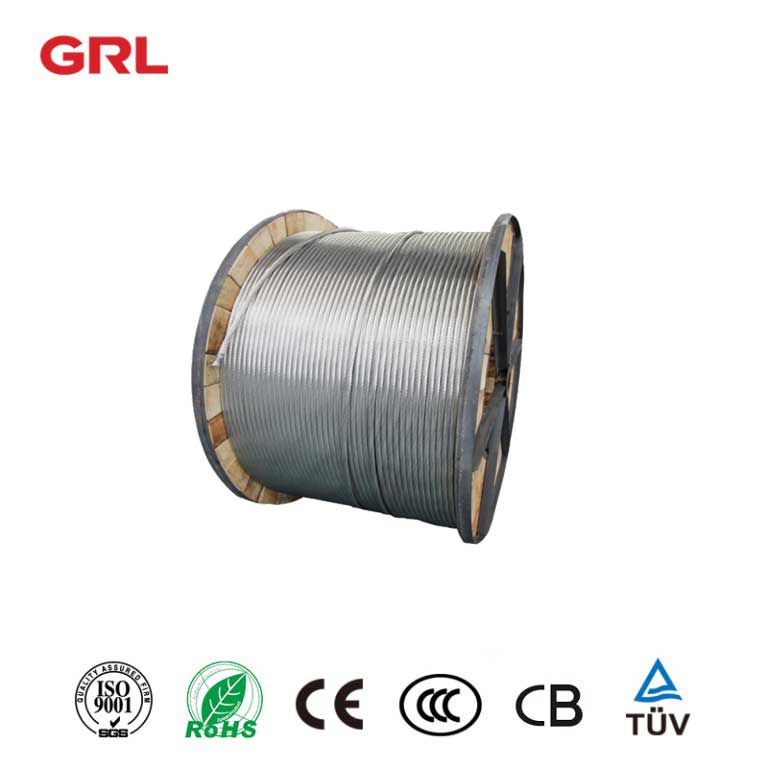

- Options de traitement de surface:Disponible en version cuivrée nue ou étamée. L’option étamée offre une meilleure résistance à l’oxydation, prolongeant la durée de vie du produit même dans des environnements corrosifs.
- Flexibilité exceptionnelle:Construits avec des brins de cuivre ultra-doux, ces fils offrent une flexibilité supérieure, ce qui les rend idéaux pour les espaces compacts et les applications nécessitant des plis ou des mouvements fréquents.
- Conception personnalisable:Prend en charge la personnalisation de la section transversale, du diamètre extérieur, de la structure du fil et de l’emballage, ce qui lui permet de répondre aux besoins spécifiques de l’application.
Foire aux questions (FAQ)
1. à quoi sert un fil de brosse en cuivre?
Les fils de brosse en cuivre sont principalement utilisés pour les connexions électriques flexibles dans les moteurs, les appareils et les circuits d’instruments. Ils sont particulièrement efficaces dans les applications nécessitant une conductivité élevée et des mouvements ou des plis fréquents, comme dans les machines industrielles et les systèmes d’automatisation.
2. Quels sont les avantages des fils de pinceau en cuivre étamé?
Les fils de pinceau en cuivre étamé offrent une résistance accrue à l’oxydation et à la corrosion, ce qui les rend plus durables dans des environnements difficiles ou corrosifs. La couche d’étain améliore également la soudure, ce qui peut bénéficier à certaines installations électriques.
3. Comment le diamètre du fil affecte-t-il les performances?
Le diamètre des brins de cuivre affecte à la fois la flexibilité et la capacité de transport du courant du fil. Les brins plus minces offrent une plus grande flexibilité, tandis que les brins plus épais augmentent la capacité de charge du courant. Le choix du bon diamètre dépend des exigences spécifiques de l’application, y compris les contraintes d’espace et la charge électrique.
4. Puis-je personnaliser les spécifications des fils de brosse en cuivre?
Oui, nos fils de brosse en cuivre sont hautement personnalisables. Vous pouvez spécifier la section transversale, le diamètre extérieur, la structure du fil et le traitement de surface (nu ou étamé) pour répondre aux besoins d’application uniques. S’il vous plaît entrer en contact avec nous pour des solutions sur mesure.
5. Quelles sont les applications typiques des fils de pinceau en cuivre dans l’industrie des nouvelles énergies?
Dans le secteur de la nouvelle énergie, les fils de brosse en cuivre sont couramment utilisés dans les connexions de batteries, les onduleurs et d’autres points de connexion flexibles à courant élevé. Leur conductivité élevée et leur flexibilité les rendent idéales pour les systèmes d’énergie renouvelable, tels que les installations solaires et éoliennes.
6. Comment les fils de brosse en cuivre traitent-ils les courants à haute fréquence?
Les fils de brosse en cuivre sont construits avec des brins torsadés, qui aident à réduire les pertes d’effets cutanés dans les applications AC à haute fréquence. Cela les rend adaptés aux circuits à haute fréquence où un transfert d’énergie efficace et des pertes minimales sont cruciaux.
