DN2R – 100 Commutateur de transfert automatique AC400V ATS Commutateur de transfert automatique

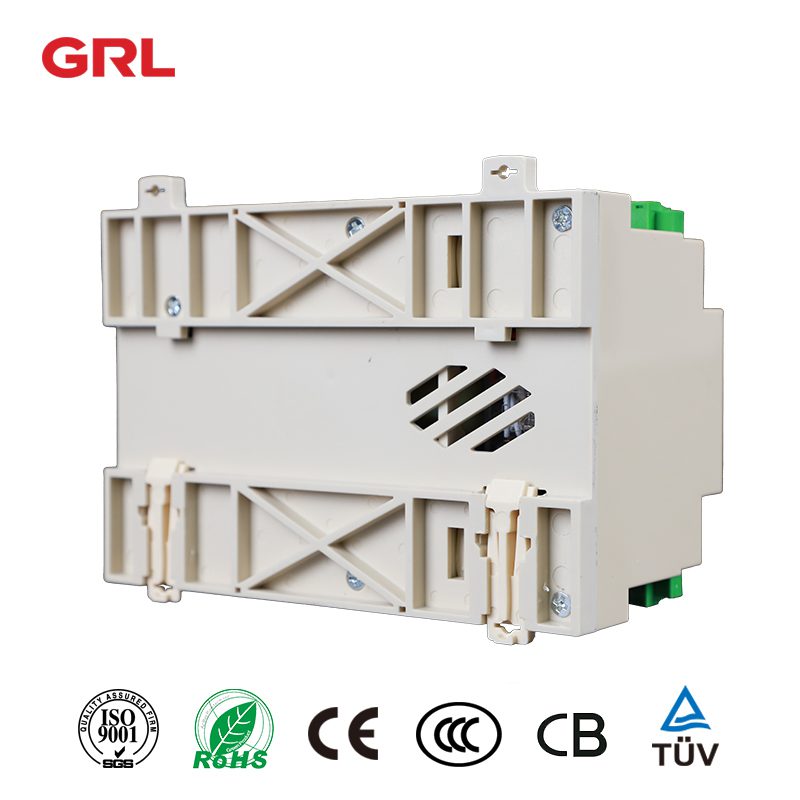

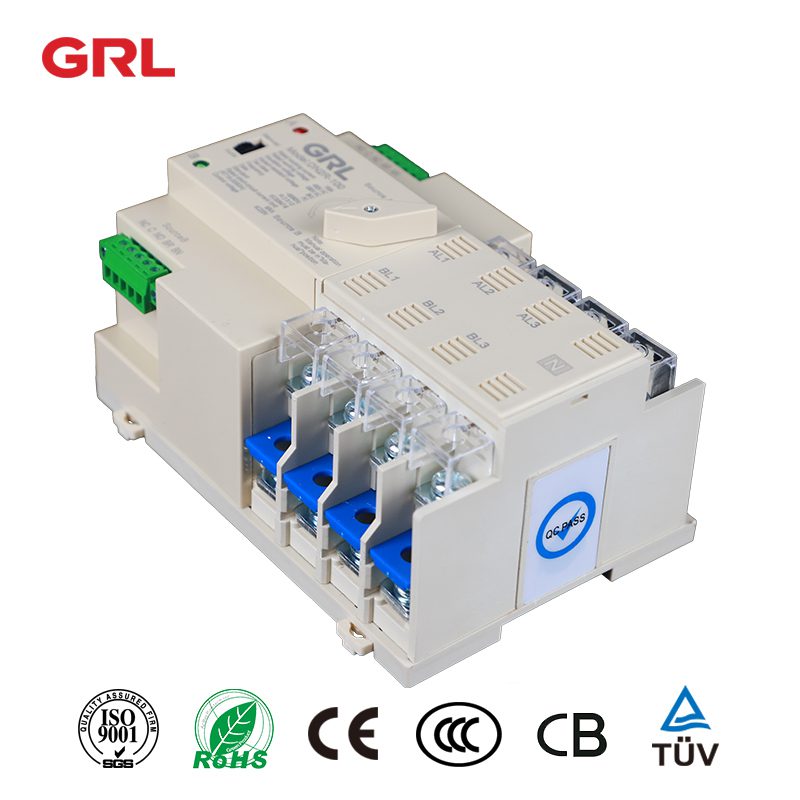

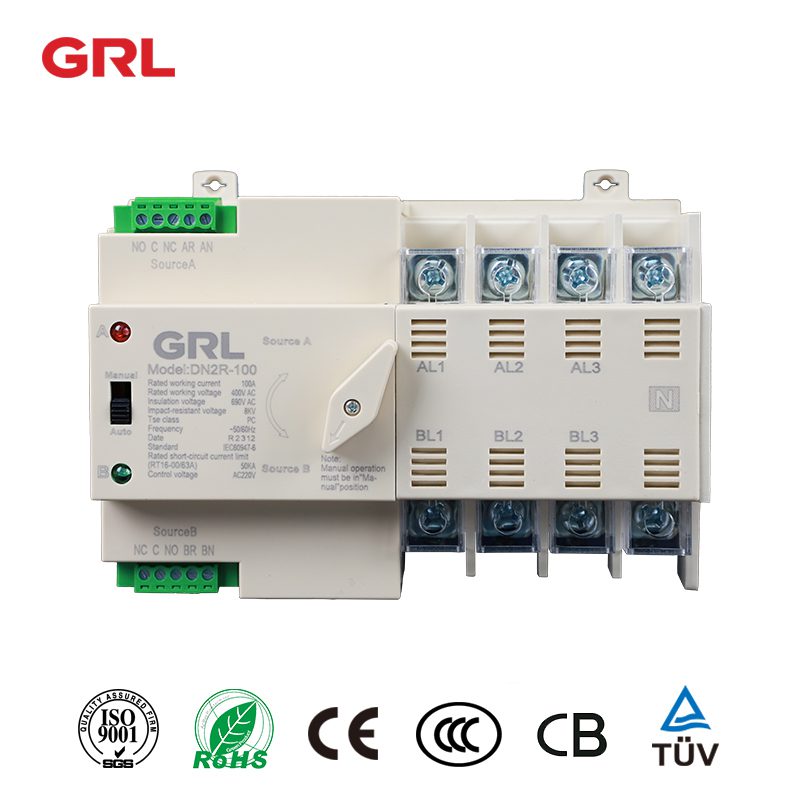

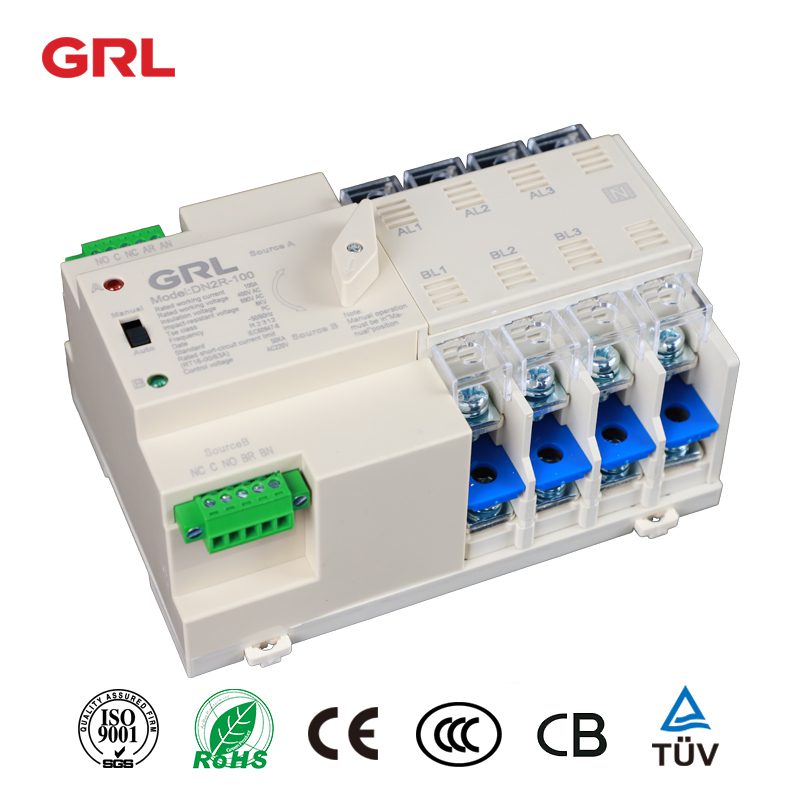

Commutateur de transfert automatique DN2R-100

1. Vue d’ensemble

1.1 les commutateurs de transfert automatique à double puissance de la série sont des commutateurs miniatures de transfert d’énergie ménagers nouvellement développés. Ce commutateur est principalement utilisé pour vérifier si l’alimentation normale ou de secours est normale.

Lorsque l’alimentation normale est anormale, l’alimentation de secours fonctionne immédiatement pour assurer la continuité, la fiabilité et la sécurité de l’alimentation électrique. Ce produit est spécialement conçu pour l’installation de téléviseurs à domicile et est spécialement utilisé pour la boîte de distribution Pz30.

1.2 ​

Lt est largement utilisé dans diverses occasions où la panne de courant continue n’est pas autorisée. Lt peut être actionné électriquement ou manuellement par ATS, et le contrôle.DN2R-100

1.3 ​

Modèle de produit et classification

3 † paramètres de base

Voir tableau 1 pour les paramètres de base du tableau 1.

Conditions de travail normales et conditions d’installation

4.1-température ambiante: la limite supérieure ne dépasse pas + 40 ° C. la valeur moyenne de 24h ne dépasse pas + 35 ℃, et la limite inférieure n’est pas inférieure à -5 ℃.

4.2 l’altitude est plus élevée que le site d’installation et l’altitude ne dépasse pas 2000m.DN2R-100

4.3 lorsque la température atmosphérique la plus élevée est de + 40 ℃, l’humidité relative de l’atmosphère sur le site d’installation ne doit pas dépasser 50%.

à des températures plus basses, une humidité relative plus élevée est autorisée, par exemple, la température + 25 ° C, l’humidité relative est de 90%. En raison des changements de température, des mesures doivent parfois être prises pour éviter la condensation à la surface du produit.

4.4 degré de pollution le degré de pollution de l’EST est conforme au niveau 3 spécifié par LEC.La catégorie d’installation 60947-6-1 et LEC 60947-34.5 catégorie d’installation EST est conforme à la catégorie spécifiée par lec60947-6-14.6.

Les conditions d’installation peuvent être installées verticalement dans une armoire de contrôle ou une armoire de distribution d’énergie. Assurez-vous: la distance d’installation S est comme indiqué dans la figure. 1…

5 questions nécessitant une attention particulière

5.1 le fonctionnement manuel / automatique peut assurer les performances on et OFF en fonctionnement électrique, mais en fonctionnement manuel, il ne peut pas être garanti en raison de la différence de vitesse de marche et d’arrêt de l’opérateur. En fonctionnement manuel, une perte excessive d’alliage d’argent peut se produire.

Par conséquent, seulement après avoir coupé toute l’alimentation pour vérifier et maintenir le système d’exploitation et les informations de contact, le commutateur de sélection peut être tiré à la position manuelle. Normalement, s’il vous plaît tirer le sélecteur sur la position électrique.

Lorsqu’une opération manuelle est nécessaire, appuyez sur le sélecteur en position manuelle. Une fois l’opération manuelle terminée, tirer le sélecteur de la position manuelle à la position automatique.

5.2 le circuit de contrôle TSE est excité instantanément. Une fois la conversion terminée, le commutateur interne endommagera la bobine dans le circuit de contrôle.

La bobine peut fonctionner normalement à 85% -110% de la tension de fonctionnement nominale. Une tension d’entrée trop basse peut provoquer le réchauffement de la bobine et le brûle.DN2R-100

6-installation et câblage

6.1 † avant l’installation et la mise en marche, veuillez vous assurer que les professionnels ont lu ce manuel.

6.2 avant l’installation, veuillez vérifier l’intégrité de l’ATS. Ensuite, Tum sur l’ATS avec poignée de fonctionnement, vérifier la fexibilité du mécanisme de fonctionnement, et vérifier l’état marche et arrêt de chaque phase et la charge des sources d’alimentation nomale et altemative.

6.3 la plaque signalétique du produit peut être vue de face. Si vous ne parvenez pas à installer dans la direction spécifiée pour des raisons de câblage ou d’autres raisons, s’il vous plaît contactez-nous. La distance de sécurité S1, S2 ne doit pas être inférieure à la distance spécifiée à la figure 2 (plus d’informations sur l’image de côté).

6.4 † Vérifiez la tension d’alimentation de commande: 50 / 60Hz AC220V. Le fil de connexion du circuit de commande ne doit pas être trop long. La section transversale du fil de cuivre devrait être supérieure à 2,0mm.DN2R-100

6.5-Veuillez équiper l’ATS de disjoncteurs appropriés selon les exigences d’installation du système de distribution d’énergie pour assurer la sécurité du personnel
Et de l’équipement.

7 entretien, inspection et stockage

7.1 l’entretien et l’inspection doivent être effectués par des professionnels avant de couper toutes les alimentations.

7.2 pour assurer le bon fonctionnement de l’ATS, la première maintenance et inspection doit être effectuée dans les 6 mois suivant l’utilisation.

Ensuite, maintenez et inspectez au moins une fois par an. Dans des conditions d’installation difficiles, la fréquence de l’entretien et de l’inspection devrait être augmentée.

7.3 si les articles d’entretien et d’inspection échouent, veuillez enlever la poussière. B) s’il vous plaît vérifier si les pièces de contact électrique sont déformées et endommagées, et enlever les particules métalliques et brûler sur la surface et son environnement.

La rouille, l’acidification et la poussière sur la surface de contact peuvent causer un mauvais contact, alors s’il vous plaît effectuer plusieurs opérations manuelles et mesurer la résistance de contact nécessaire. Si l’ATS est humide ou laissé vide pendant une longue période, s’il vous plaît sécher avant d’allumer le courant. Après avoir enlevé la poussière, utilisez un mégot de 500V pour mesurer la résistance d’isolation de l’alimentation normale et de l’alimentation en courant alternatif.

Côté charge et deux pôles, y compris la résistance d’isolation, lors de l’utilisation de pièces sous tension et de plaques métalliques, la résistance d’isolation ne doit pas être inférieure à 10MQ.

7.4 les stimulants de type amphétamine doivent être stockés dans le même environnement que les conditions de travail normales, avec des mesures d’évitement de la poussière, de l’humidité et des collisions DN2R-100.
