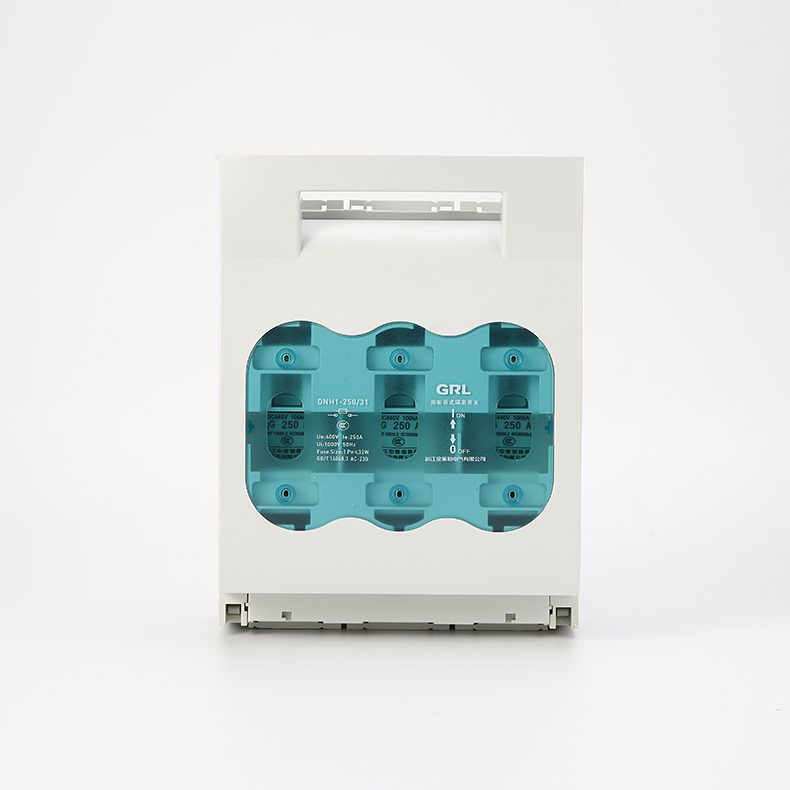

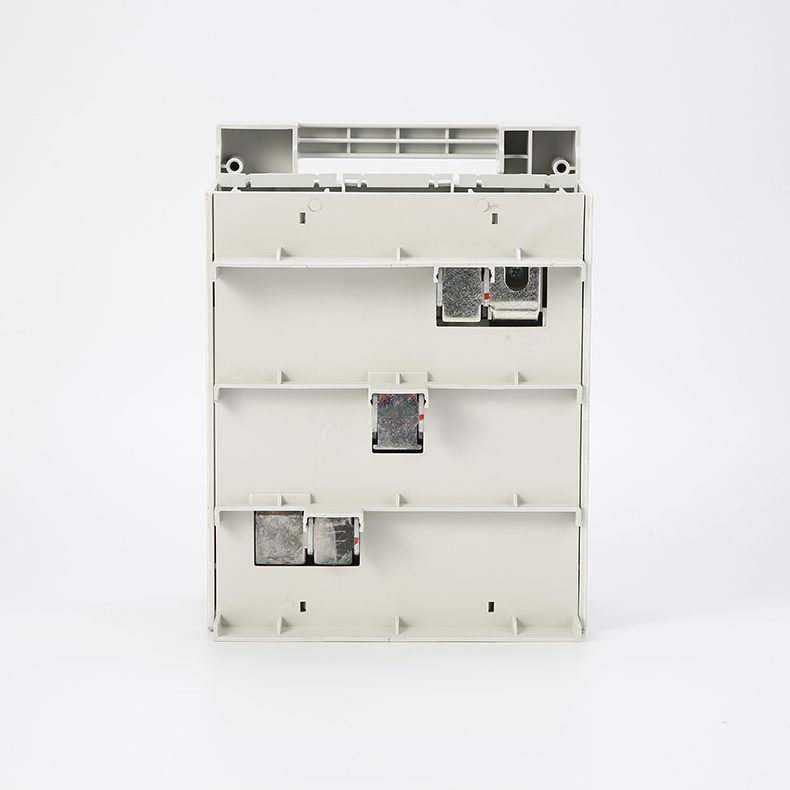

Commutateur de déconnexion DNH1

Si nous voulons savoir ce qu’est un commutateur de déconnexion, d’abord, nous devons regarder d’autres définitions:

Déconnecter signifie mettre (un appareil électrique) hors d’action en le détachant d’une alimentation électrique.

Un disjoncteur est un dispositif mécanique qui répond aux exigences spécifiées pour la fonction d’isolement en position ouverte du circuit.

Le but d’un commutateur de déconnexion dans un circuit électrique est d’éteindre toutes les parties discrets ou discrets d’un dispositif pour des raisons de sécurité en séparant l’appareil ou la pièce de chaque source d’énergie électrique.

Un interrupteur de débranchement est un dispositif de commutation mécanique capable de produire, de transporter et de rompre le courant dans des conditions de circuit normales, ce qui peut inclure des conditions de surcharge de fonctionnement spécifiées, ou dans des conditions de circuit anormales spécifiées (telles que des courts-circuits) pendant une période de temps spécifiée.

Un interrupteur de déconnexion(en dollars des États-Unis)Est un dispositif de commutation qui commute / isole les charges et les cartes de distribution manuellement. Il est capable de produire, de transporter et de briser le courant nominal spécifié (y compris la surcharge spécifiée). Il protège les charges électriques en arrière, déconnectant en toute sécurité toutes les électrodes et les composants électriques de l’alimentation électrique sous charge.

En plus de la protection fournie par le fusible, l’interrupteur de débranchement fusionné présente également les caractéristiques d’un interrupteur de charge et d’un interrupteur d’isolement. Il se compose de trois groupes de lames de commutation et de corps en plastique, chaque groupe de lames de commutation constituant une double rupture pour chaque phase. Il y a un espace réservé aux fusibles de pont au centre de chaque jeu de pales.

L’inconvénient de cet arrangement est que lorsque l’interrupteur est allumé pour remplacer le fusible, le circuit connecté à l’interrupteur de déconnexion fusionné peut encore avoir un courant de fuite, de sorte que les électriciens devraient utiliser un équipement de protection professionnel tel que des gants isolants, des casques, etc. lorsqu’ils remplacent le fusible.

Cliquez pour voir le LRGDNH7-160Produit & gt; & gt;

Le type de commutateur de déconnexion Fuse remplit la fonction d’isolement et protège également le circuit des courants de surcharge.

La protection contre les surcharges et les courts-circuits pour l’équipement électrique arrière / les charges est assurée par l’insertion du fusible LV HRC sur le commutateur de débranchement fusionné, habituellement, les fusibles de taille 000, 1 2 et 3, cela dépend du type d’exigence d’installation.

Les fusibles HRC ont une capacité de rupture de court-circuit élevée. En outre, le temps d’ouverture de l’interrupteur de déconnexion isolant de type fusion après un court-circuit est très court et rapide. Lorsque le fusible HRC explose, un nouveau fusible doit être remplacé sur le commutateur de débranchement fusionné.

Le moyen le plus simple et le moins cher de combiner les fonctions de fusion et d’isolation est d’utiliser un interrupteur de déconnexion fusionné. Avec ces dispositifs tels que les bases de fusibles, les interrupteurs d’isolement et les interrupteurs d’isolement fusionnés, le commutateur à fusibles fonctionne également comme un élément de commutation.

Lors de l’enlèvement du porte-fusible, qui contient également le fusible, il existe une distance d’isolement nettement ouverte, ce qui permet d’effectuer des travaux d’entretien en toute sécurité. Un fusible soufflé peut être facilement enlevé et remplacé.

L’interrupteur de débranchement électrique fusionné ne devrait être actionné pratiquement que par un électricien formé et qualifié, et conformément aux spécifications de fonctionnement de l’électricité, l’électricien devrait porter des vêtements de protection.

Parce que les interrupteurs de déconnexion fusionnés ont une tension de commutation et une capacité de courant limitées, ils sont donc particulièrement adaptés aux applications où la fonction de commutation n’est requise qu’occasionnellement.

Les avantages des types de fusible de commutateur de débranchement sont:

Avec fonction d’isolation.

Il peut résister à des circuits de résistance à court terme élevés.

Ouvrez et fermez le commutateur de déconnexion manuellement ou automatiquement.

Il peut être commuté en courant élevé.

Interrupteur sous charge.

Il est disponible en versions 2, 3, 4 pôles.

Il permet de vérifier l’état de travail du fusible à travers le couvercle transparent.

Comment choisir un interrupteur de déconnexion fusionné?

Le commutateur de déconnexion fusionné est fabriqué et pour être utilisé comme éléments conducteurs (liaison), les fusibles de contact de la pale. La sélection du type de disconnecteur de fusible est directement liée à la taille du fusible sélectionné.

Par conséquent, tout d’abord, un boîtier de fusible (NH000 jusqu’à NH3) doit être sélectionné en fonction du courant entrant pour définir quel fuse-interrupteur disconnecteur sera utilisé.

Deuxièmement, vous devez vérifier si le commutateur de déconnexion fusionné est capable de transporter le courant nominal du circuit ou non. Le courant nominal de la charge doit être inférieur ou égal au courant maximal de l’interrupteur de déconnexion fusionné. La cote actuelle du fusible peut être supérieure à celle du commutateur de débranchement fusionné en raison des exigences des normes de taille des fusibles.

Interrupteur de déconnexion fusionné † accessoires:

Il existe de nombreux accessoires qui peuvent être montés sur les déconnecteurs de commutateur de fusible tels que:

• Surveillance mécanique des fusibles
• Surveillance électronique des fusibles
• Bornes d’emboutissage des câbles
• Barres de bus triphasées
• Contacts auxiliaires
• Couvercles terminaux
• Cadenas et scellements

Applications de commutateur de déconnexion fusionnées

Commutation de la machine (marche / arrêt) (CVC, grue, pompe, convoyeur, four industriel, machine bouclier)

Distribution d’énergie

Tableau de distribution basse tension ou pilier d’alimentation

Centres de commande du moteur (isolant et protégeant les démarreurs de moteur)

Applications de sécurité

Centrales électriques

UPS et applications télécoms

Applications solaires hors réseau et on-grid

Diagramme du circuit de l’interrupteur de déconnexion fusionné
