Mode : DNH9 – 250
Tension de fonctionnement nominale : AC415V / AC690V
Courant de fonctionnement nominal :250A
Tension d’isolation (Ui) :1000V
Nombre de polles : 1P / 2P / 3P / 4P
Certification : CE
Email : [email protected]

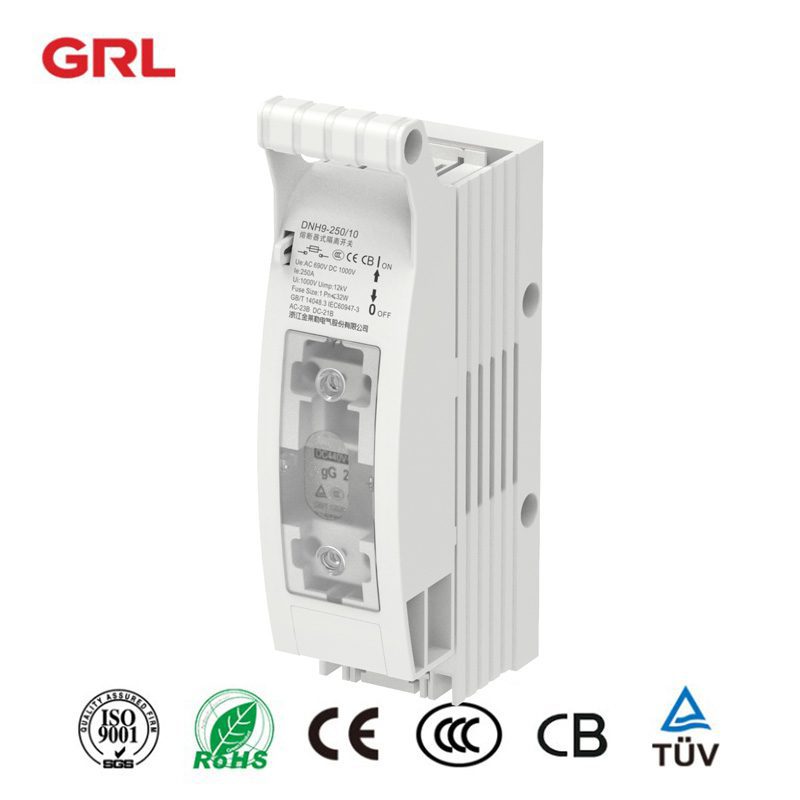

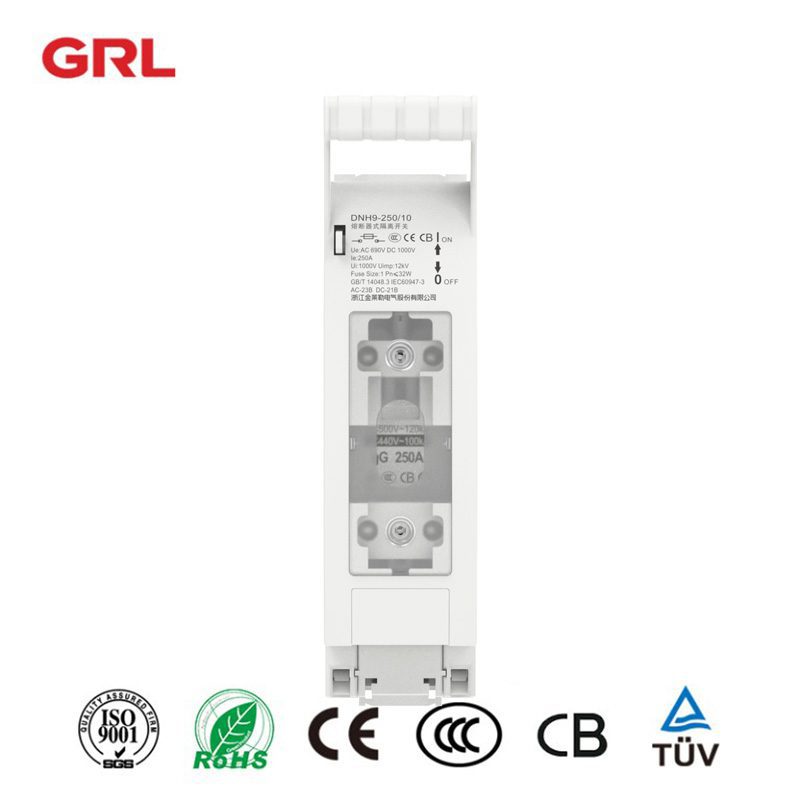

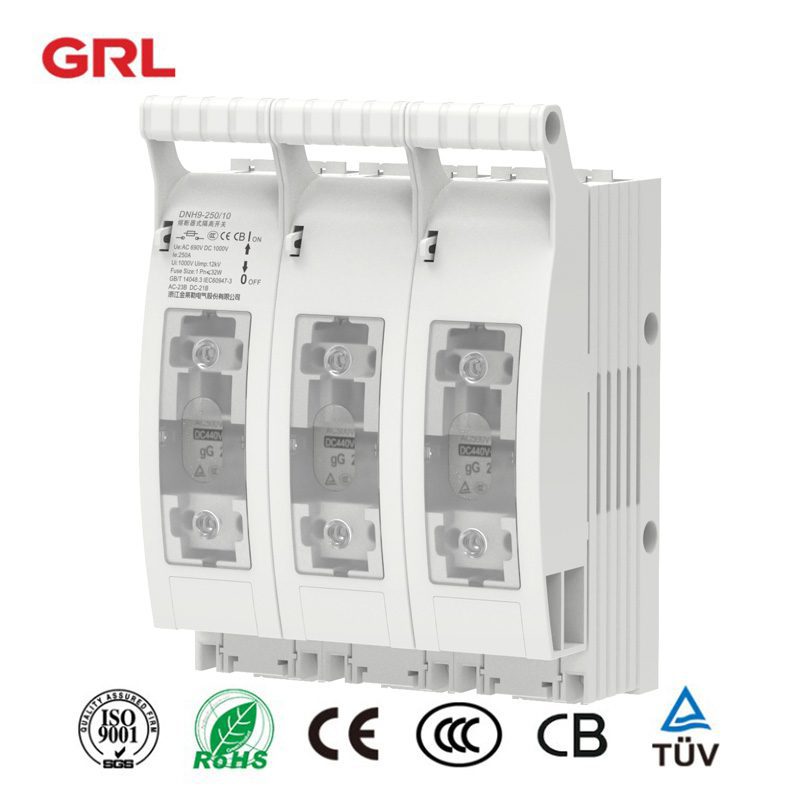

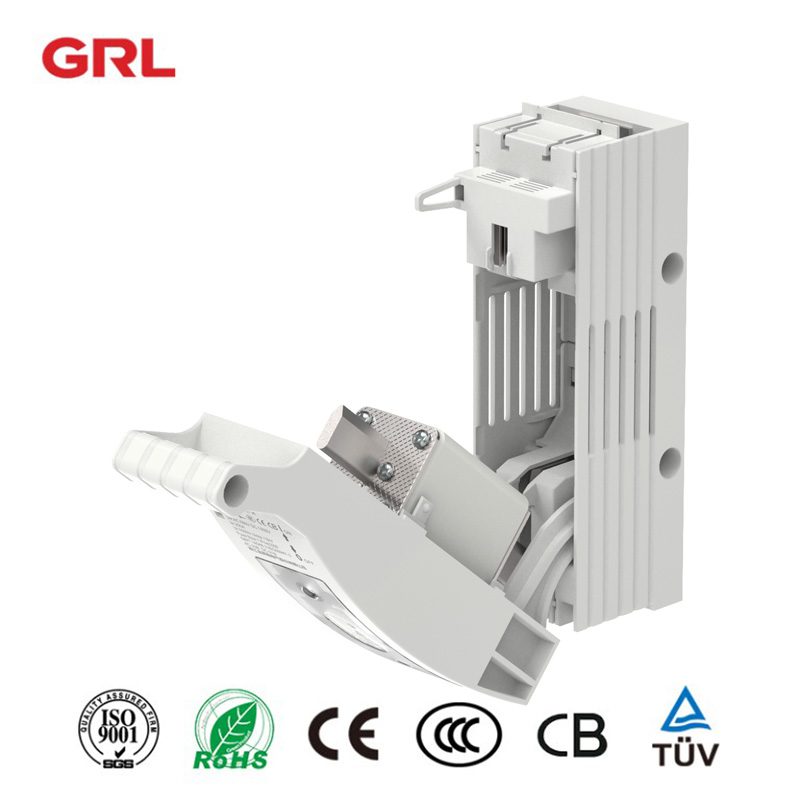

Le commutateur disconnecteur de fusible DNH9 est conçu pour les circuits de distribution et de moteur avec des courants de court-circuit élevés. Il remplit de multiples rôles, y compris la commutation d’alimentation, la commutation d’isolement et la commutation d’urgence. Conforme aux normes nationales et internationales (GB / T 14048.3 et IEC / EN60947-3), le DNH9 offre une protection robuste et des performances exceptionnelles dans diverses applications industrielles et électriques.
| Paramètre | DNH9-160 | DNH9-250 |
| Tension de fonctionnement nominale (UE) | 230V AC / 415V AC / 1000V DC | 415V AC / 690V AC |
| Courant de travail évalué (Ie) | 160A | 250A |
| Courant de chauffage convenu (Ie) | 160A | 250A |
| Courant de court-circuit limité nominal (avec noyau fusionné) | 100 kA | 100 kA |
| Catégorie d’utilisation (avec noyau fusionné) | AC-23B / DC-21B | AC-23B |
| Tension d’isolation nominale (UI) | 1000 V | 1000 V |
| Tension nominale de résistance à l’impulsion (Uimp) | 12 kV | 12 kV |
| Fréquence nominale | 50 / 60Hz | 50 / 60Hz |
| Durée de vie électrique | 200 cycles | 200 cycles |
| Couple maximal | 30 nm | 30 nm |
| Norme de mise à feu | IEC60269-2 / GB / T 13539.2 | IEC60269-2 / GB / T 13539.2 |
| Consommation d’énergie | 23W | D’une largeur ≤ 32 W |
| Température de l’air environnant | -5 ° C à + 40 ° C | -5 ° C à + 40 ° C |
| Altitude | D’une largeur ≤ 2000m | D’une largeur ≤ 2000m |
| Niveau de pollution | III, IV et IV | III, IV et IV |
| Transport et entreposage | -25 ° C à + 55 ° C | -25 ° C à + 55 ° C |
Cliquez ici pour télécharger la certification DNH9 Fuse Switch Disconnector
1, fonctionnalité polyvalente: convient pour les circuits de distribution, les circuits moteurs et la protection des circuits d’urgence, assurant des performances fiables sous des courants de court-circuit élevés.
2, conformité aux normes: répond entièrement aux exigences GB / T 14048.3 et IEC / EN60947-3, offrant une confiance dans la qualité et la performance.
3, construction robuste: conçu pour une grande durabilité avec une durée de vie électrique allant jusqu’à 200 cycles et un support pour des courants de court-circuit jusqu’à 100kA.
4, large gamme de fonctionnement: tension nominale jusqu’à 1000V CC et 690V AC, avec prise en charge des températures ambiantes de -5 ° C à + 40 ° C.
5, conception compacte: compact et ergonomique pour une intégration transparente dans les systèmes électriques, avec des options d’installation flexibles.
Le disconnecteur DNH9 Fuse Switch est idéal pour:
