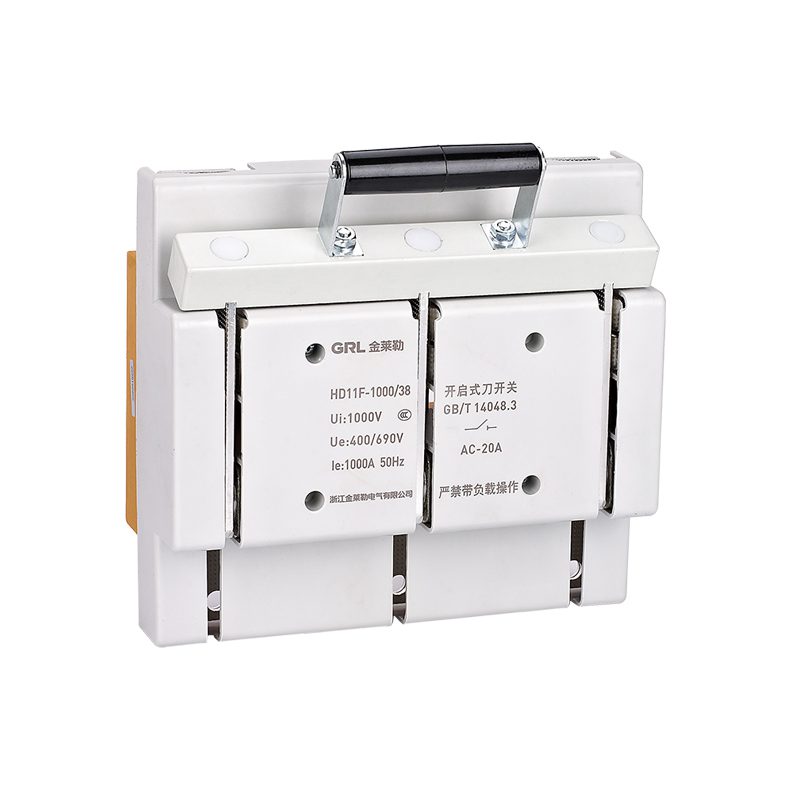

| Article du produit | HD11FG |
| Courant nominal | 1000 A (en milliers de dollars des États-Unis) |
| Tension nominale | 400VAC / 690VAC |
| Demandes | Armoires de commande industrielles |
Qu’est-ce qu’un interrupteur de couteau électrique, et comment fonctionne-t-il?
L’interrupteur électrique au couteau est principalement composé d’un couteau de contact mobile, d’un bloc de couteau à contact fixe, d’un bloc de ligne entrant et sortant, ces parties conductrices sont fixées sur la plaque inférieure en porcelaine. Avec d’autres dispositifs de protection: chambre d’extinction d’arc, fusible, etc., le tout recouvert d’un couvercle isolant.
Ainsi, lorsque le couteau est fermé, l’opérateur ne touche pas la partie vivante. Le couvercle de protection est de s’assurer que les pôles sont séparés les uns des autres pour éviter le court-circuit causé par l’arc entre les pôles;
Empêcher l’arc de voler hors du couvercle, brûler l’opérateur; empêcher les pièces métalliques de tomber sur le couteau pour former un court-circuit entre les poteaux.
Le rôle du commutateur électrique dans le circuit est principalement utilisé pour isoler l’alimentation électrique ou connecter et déconnecter manuellement les circuits AC et DC, mais aussi pour connecter et déconnecter rarement une charge inférieure au courant nominal, comme les petits moteurs, les fours électriques, etc., agissent comme un interrupteur d’alimentation, un interrupteur d’isolement, un interrupteur d’urgence et une protection contre le circuit.
Quelle est la différence entre un simple lancer et double lancer switch?
L’interrupteur de couteau électrique à un lancer n’a qu’un seul démarrage et un seul arrêt, deux États d’action.
Double lancer interrupteur de couteau électrique a deux on et one-off, trois États d’action.
Interrupteur de couteau à un lancer: deux points de câblage, un à l’intérieur et un à l’extérieur;
Interrupteur de couteau à double lancer: trois points de câblage, deux à l’intérieur et un à l’extérieur;
La série HD couteau Switch est un simple lancer couteau switch, qui se réfère à une seule direction de fermeture.
Le commutateur de couteau de la série HS est un interrupteur à double lancer, qui peut basculer sur 2 côtés pour passer d’un circuit à un autre.
Lire la suiteQu’est-ce qu’un couteau SwitchC’est ça.
Comment choisir un interrupteur de couteau électrique?
Il existe de nombreux types de commutateurs de couteau, tels que le commutateur de couteau à 2 phases, le commutateur électrique de couteau à 3 phases et à 4 phases, le courant nominal régulier est de 10A ~ 3000A. Pour la charge ordinaire, le courant nominal de la déconnexion de l’interrupteur du couteau peut être sélectionné en fonction du courant nominal de la charge;
Pour le moteur, considérez son courant de pointe de départ jusqu’à 4 ~ 7 fois le courant nominal, lors de la sélection du courant nominal de l’interrupteur de lame électrique, il est préférable de choisir environ 3 fois le courant nominal du moteur.
Comment installer un interrupteur de couteau électrique?
Lors de l’installation de l’interrupteur de couteau électrique, choisissez l’endroit sec, sans poussière, non affecté par les vibrations lumineux, et équipé d’une boîte de distribution spéciale ou installé sur le tableau de distribution.
L’alimentation électrique est connectée au contact fixé, et l’interrupteur est installé sous la forme formelle selon la réglementation, c’est-à-dire que la plaque inférieure du couteau doit être perpendiculaire au sol, que la poignée est vers le haut, que le contact conjugal fixe est situé au-dessus de l’alimentation électrique et que le contact mobile est situé en dessous de la charge.
En outre, l’action de tirer et de fermer le couteau doit être pratique et flexible. Ne peut pas être inversé, c’est-à-dire que la poignée d’état de connexion devrait être vers le haut.
Sinon, dans l’état de rupture, l’interrupteur du couteau peut perdre et tomber provoquant une mauvaise connexion. Dans le même temps, il n’est pas bon pour l’extinction de l’arc, car dans l’installation formelle, l’air chaud monte, l’arc sera étiré et facile à éteindre.
Lorsque le câblage, la ligne entrante et la ligne sortante ne peuvent pas être connectés inversement, sinon un accident de choc électrique peut se produire lors du remplacement du fusible. Ne pas installer horizontalement non plus.
