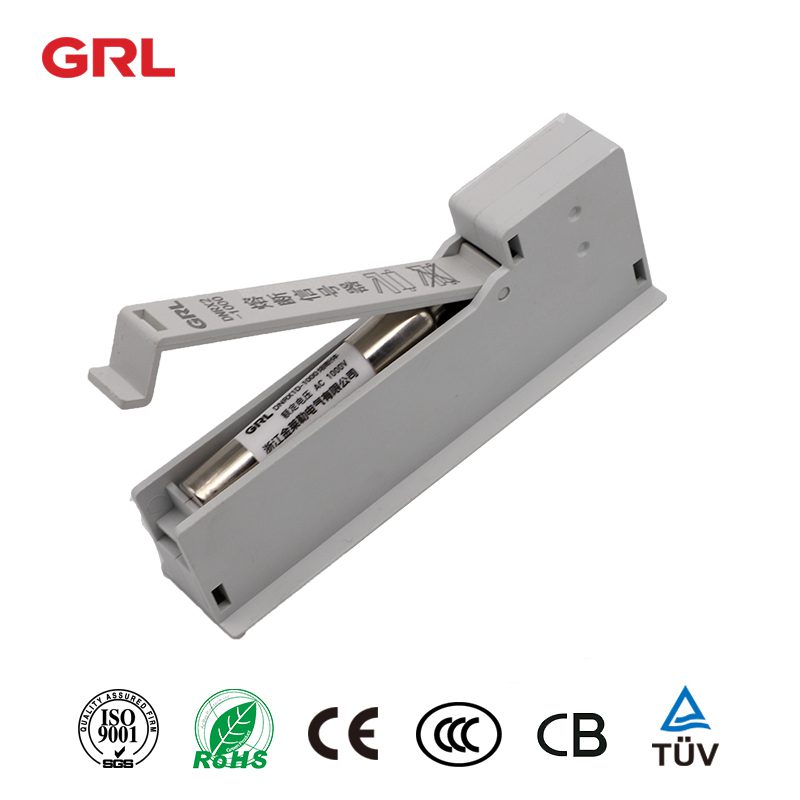

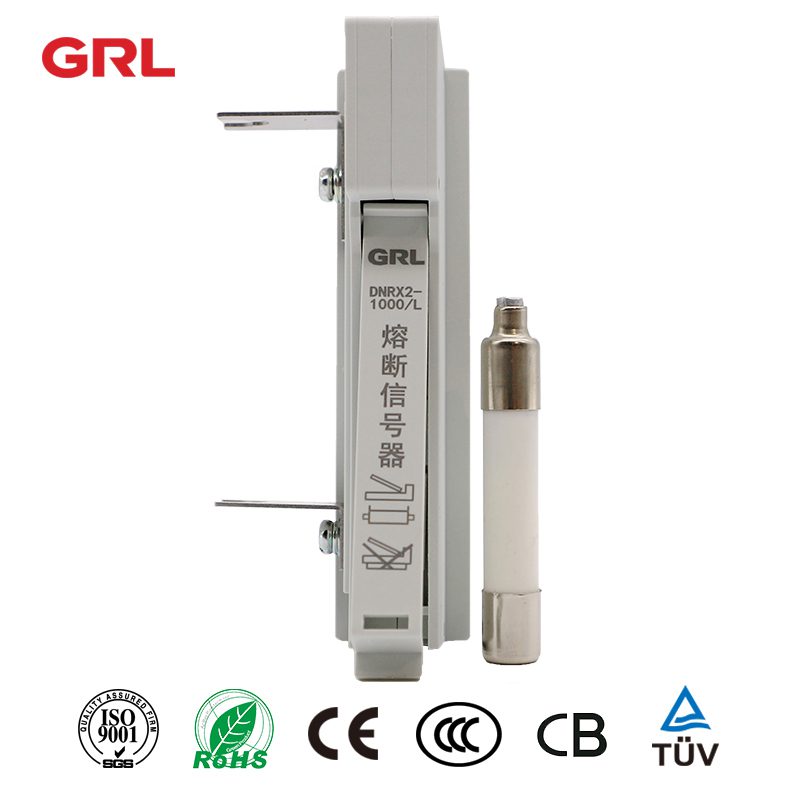

élément de frappe d’alarme DNRX2-1000 Fuse Link
Numéro d’ordre:
Numéro de modèle: DNRX2-1000

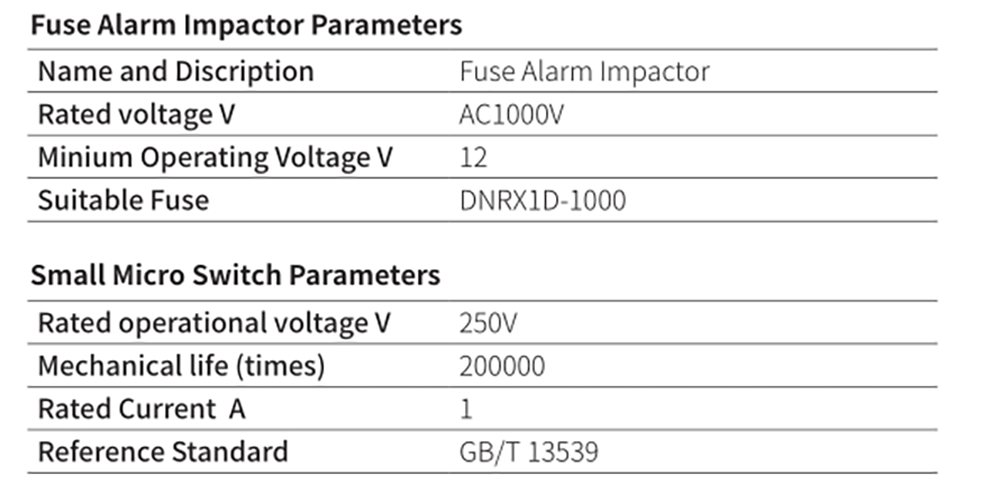

Paramètres de l’élément de frappe de l’alarme à fusibles
| Nom et description | élément de frappe de l’alarme à fusibles |
| Tension nominale V | AC1000V |
| Tension de fonctionnement minium V | 12 |
| Fusible approprié | DNRX1D-1000 |
Petits paramètres de micro commutateur
| Tension nominale de fonctionnement V | 250 V |
| Durée de vie mécanique (temps) | (en milliers de dollars des États-Unis) |
| Courant évalué A | 1 |
| Norme de référence | GB / T 13539 |
Description du produit
L’élément de frappe d’alarme de fusible DNRX2, tension nominale AC1000V, il peut être directement connecté à la liaison de fusible en parallèle, lorsque le lien de fusible est soufflé, l’élément de frappe d’alarme Fuse agit en même temps, poussant le micro interrupteur, conduisant d’autres appareils électriques auxiliaires au travail, pour rappeler au personnel d’opération d’y prêter attention.
Modèle No.Et signification

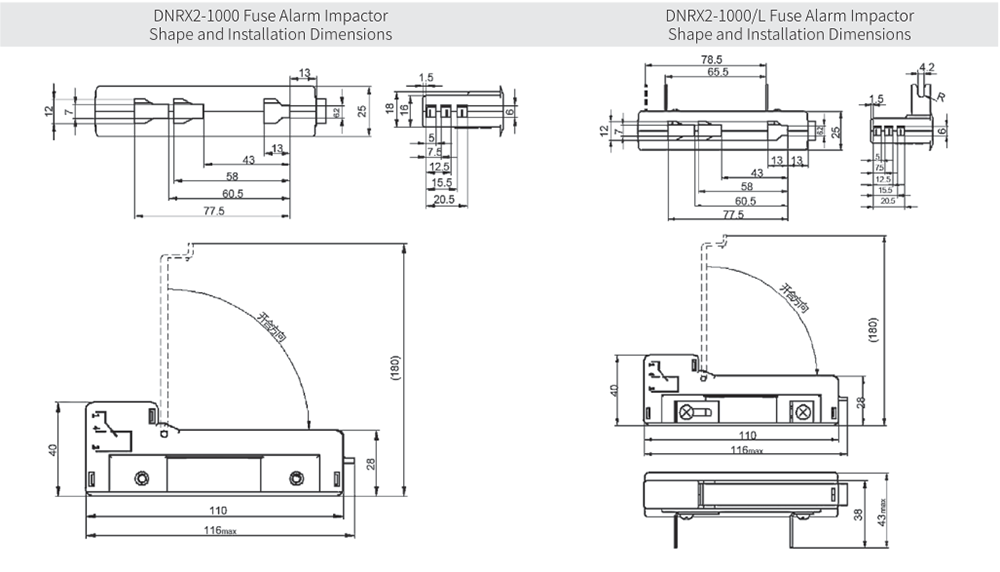

Dessins de produits
Installation

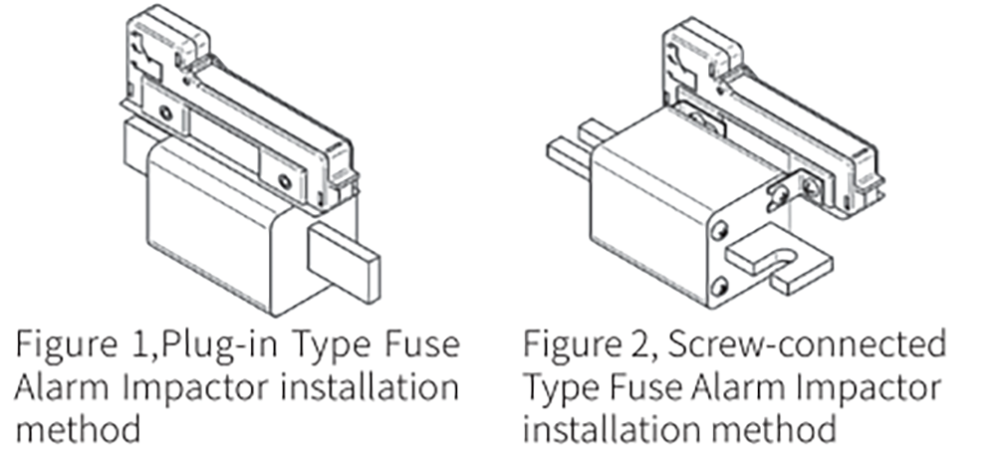

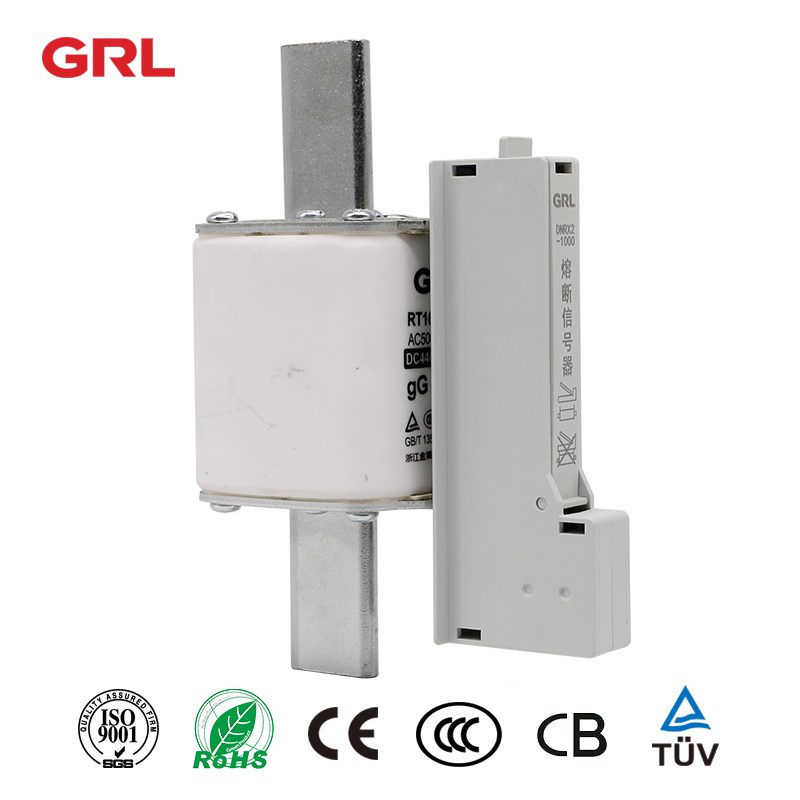

L’élément de frappe d’alarme Fuse est installé en parallèle avec le lien de fusible, il est de type plug-in qui peut être inséré directement dans la saillie du couvercle de la liaison de fusible, comme le montre la figure 1. L’élément de frappe de type Screw-raccordé est de régler la plaque de raccordement de l’alarme fusible à la même hauteur que les plaques de couvercle aux deux extrémités de la liaison de fusible, desserrer les vis de la liaison de fusible, insérer les plaques de raccordement dans le couvercle
Plaques, puis serrer les vis, comme le montre la figure 2.

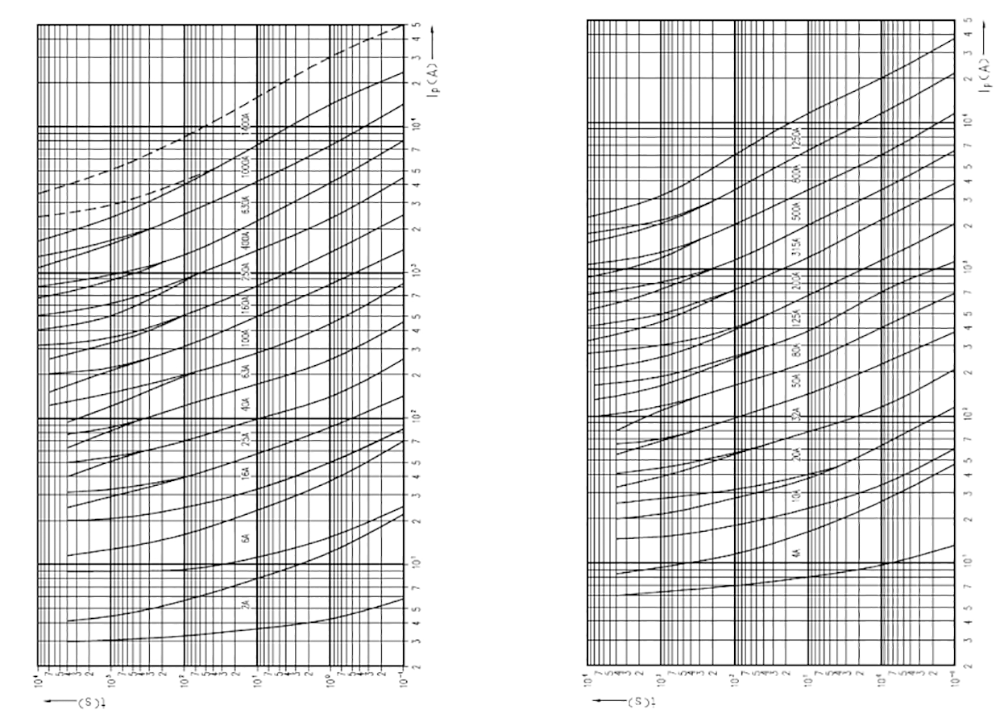

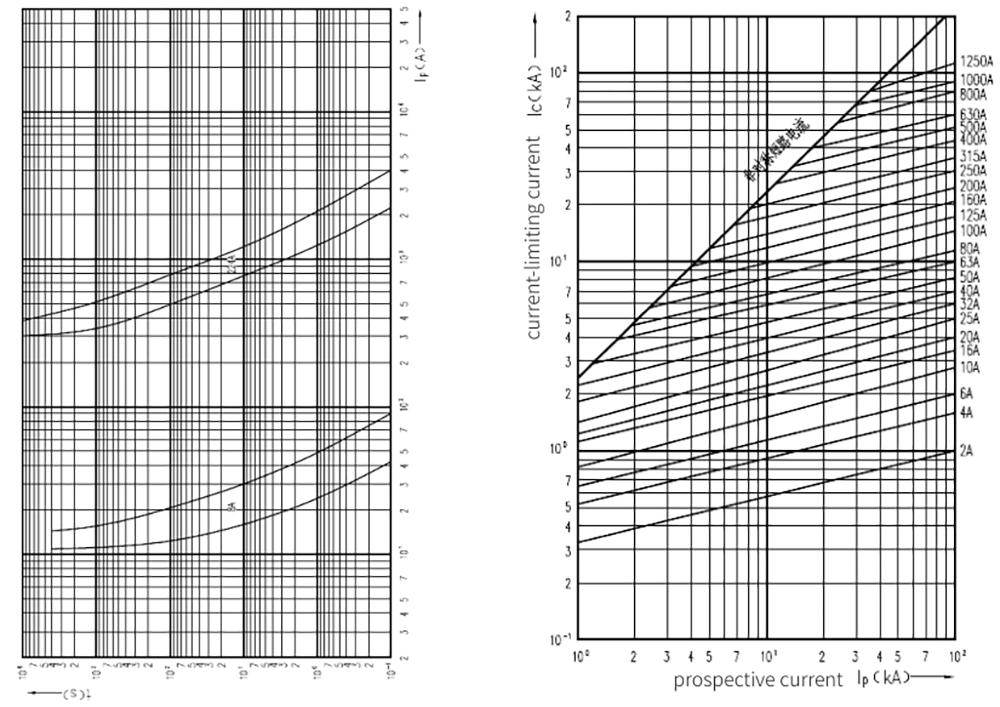

Graphique de la courbe
Les composants du lien Fuse
Le fusible est principalement composé d’une plaque de couverture, d’un bouchon, d’un contact avec un couteau, d’un élément de fusible, d’une charge et d’un corps en céramique.
CSur plaque: GRL adopte l’alliage d’aluminium à haute résistance. Le gaufrage de surface rend le produit plus beau et la conception du raidisseur rend le produit plus ferme et fiable.
Bouchons: GRL adopte un matériau en nylon haute résistance, qui est plus résistant à la haute température
CouteauContact: la conception intégrée plutôt que la structure rivetante du cuivre a des performances plus fortes et une augmentation de la température plus faible.
élément Fuse: GRL adopte une bande de cuivre haute performance, et la conception de l’élément Fuse est plus raisonnable et la capacité de rupture est plus forte.
Remplissage: GRL adopte des sables siliceux en haute pureté.
FUtilisationCorps: GRL adopte la porcelaine haute fréquence.
