Commutateur de rupture de charge isolé au gaz 24kV monté à pôle extérieur

Interrupteur de rupture de charge isotherme vue d’ensemble

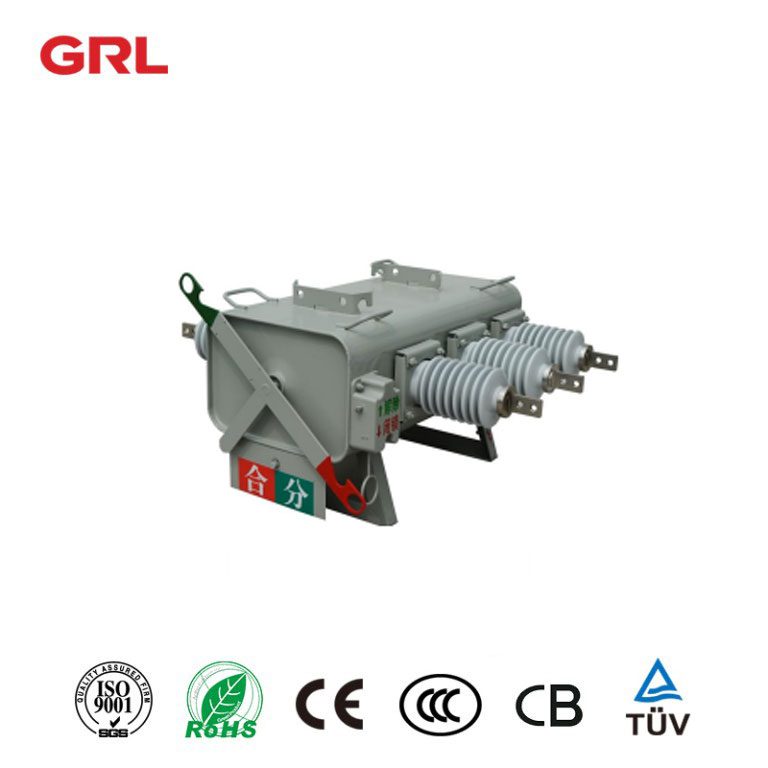

Le commutateur extérieur de rupture de charge SF6 monté sur un poteau extérieur est spécialement conçu pour les réseaux de distribution d’énergie avec une tension nominale de 12 / 24 / 40.5kV, un courant nominal de 400A / 630A et une fréquence de 50 / 60Hz. Il gère efficacement la commutation de courant de charge et la protection contre les surcharges tout en isolant automatiquement les sections de ligne de distribution défectueuses.

Cet interrupteur isolé de rupture de charge est doté d’une coque en acier inoxydable 304 de haute qualité, assurant d’excellentes performances mécaniques et un taux de fuite d’air bien supérieur aux normes nationales. Le contrôleur électronique avancé permet un fonctionnement manuel, électrique et à distance, ce qui le rend hautement adaptable à divers besoins opérationnels.

Le boîtier de commande en acier inoxydable assure des performances fiables dans diverses conditions climatiques, tandis que les modems filaires et sans fil en option permettent une surveillance et un contrôle à distance en temps réel. Son installation simple sur mât réduit le temps et les coûts de construction, ce qui en fait un choix pratique pour les systèmes électriques urbains et ruraux.

Le DNSF6 est une solution idéale pour les réseaux électriques modernes, offrant des fonctionnalités polyvalentes, une fiabilité accrue et une installation rentable.

Interrupteur isotherme de rupture de charge

Interrupteur isolé de rupture de charge

• Isolation des gaz SF6: le gaz SF6 est un gaz d’isolation électrique non toxique et non combustible, avec d’excellentes caractéristiques d’extinction à l’arc.

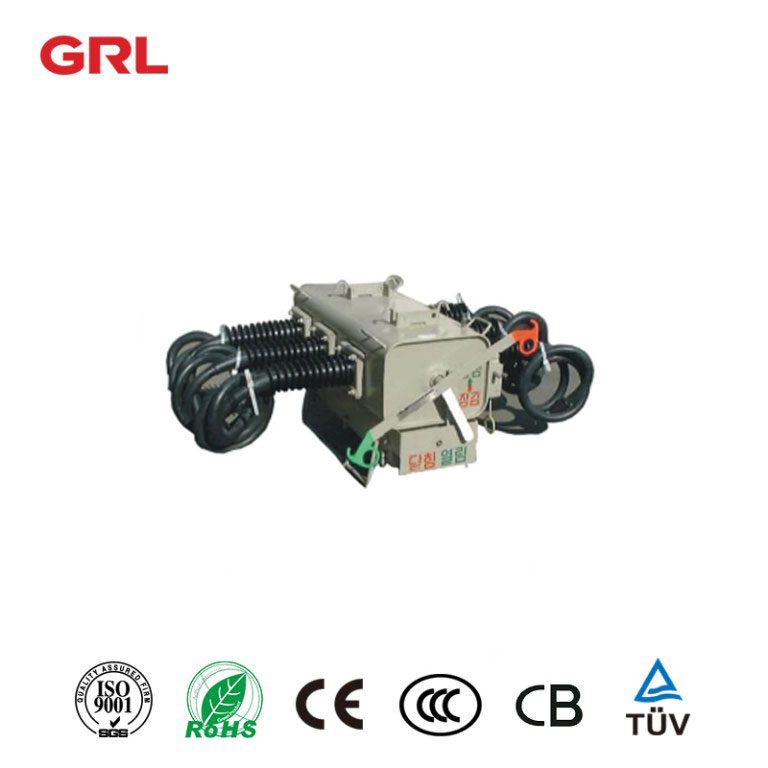

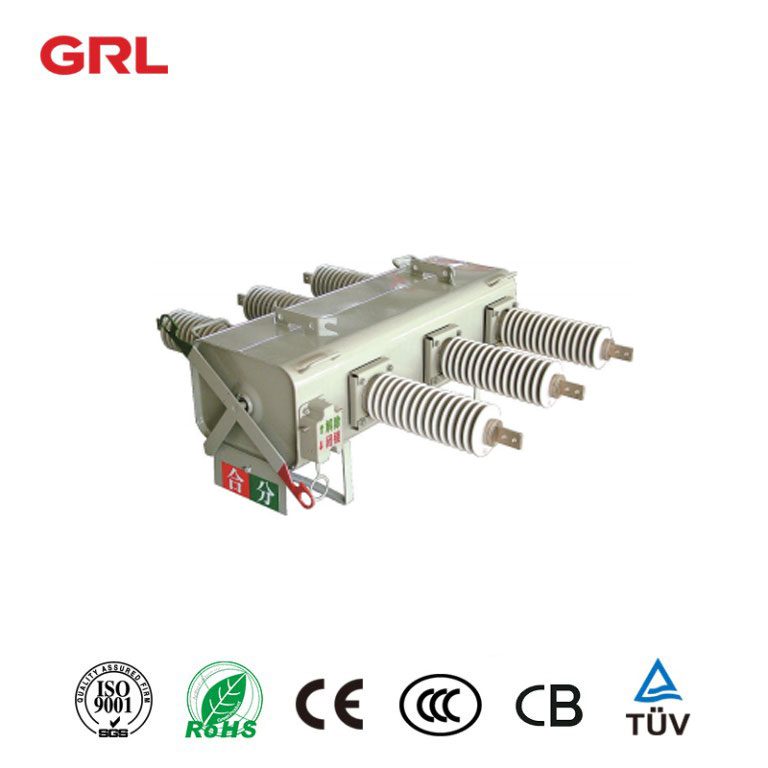

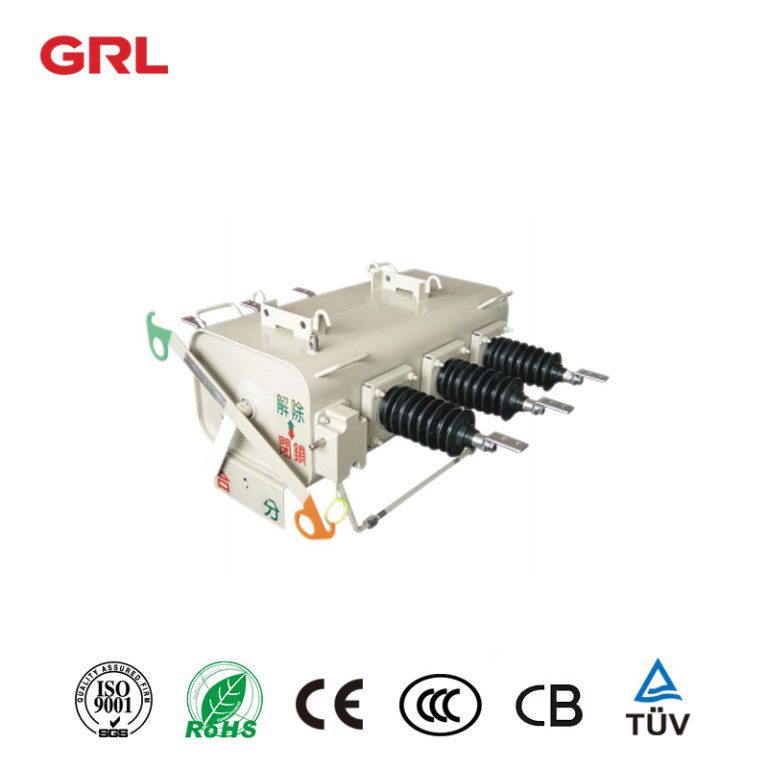

• Diversité des manches: le manchon en porcelaine ou le manchon isolant en caoutchouc sont optionnels.
• état ouvert / fermé visible: il est facile de voir le changement de code de couleur à l’indicateur de division et de position debout sur le sol (vert-off; rouge -fermé)
• Le mécanisme de fonctionnement du stockage d’énergie à ressort assure un fonctionnement rapide de fermeture et d’ouverture.
• Il peut réaliser la télécommande: il est équipé d’un contrôleur électronique, qui peut être actionné sur place ou sur la console avec interface FTU.

Interrupteur isotherme de rupture de charge

1, opération polyvalente

Le commutateur de charge DNSF6 prend en charge le fonctionnement manuel, électrique et à distance, permettant une intégration transparente dans les infrastructures nouvelles et existantes, améliorant l’efficacité opérationnelle et la sécurité.

2, Contrôleur électronique avancé

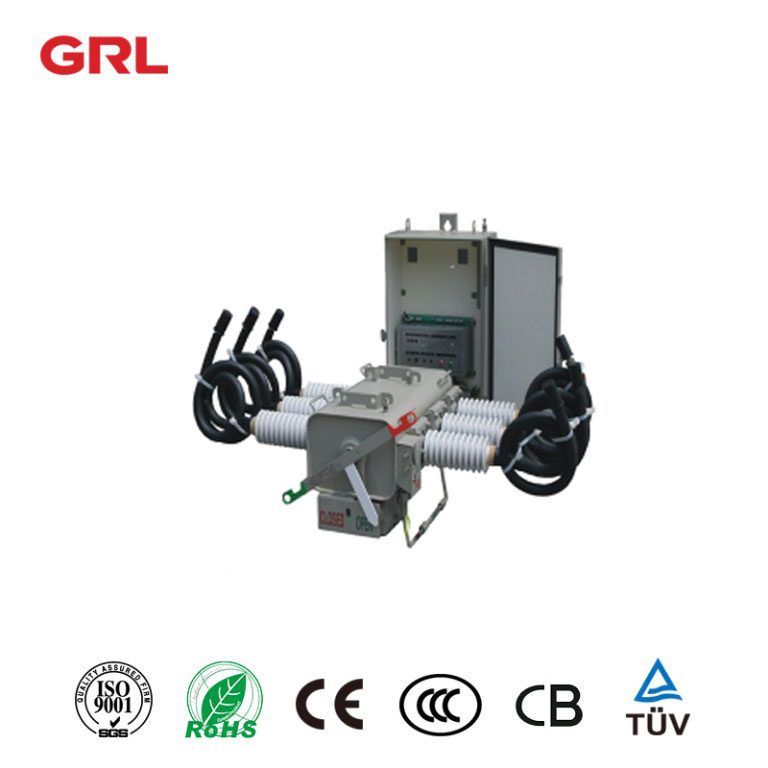

équipé d’une technologie de pointe, le DNSF6 dispose d’un contrôleur électronique logé dans une armoire en acier inoxydable durable, assurant des performances fiables dans diverses conditions climatiques tout en protégeant les infrastructures électriques critiques.

3, surveillance à distance

Avec des modems filaires et sans fil pour la surveillance et le contrôle à distance en temps réel, le DNSF6 réduit le besoin de maintenance sur site, améliore la facilité de surveillance et minimise les perturbations opérationnelles.

4, performance supérieure

Doté d’une isolation au gaz SF6 et d’une tension de résistance à haute fréquence de puissance, le DNSF6 offre une isolation électrique exceptionnelle et des performances d’extinction des arcs, répondant aux normes de sécurité strictes pour les environnements à forte demande. La conception robuste et l’armoire en acier inoxydable garantissent un fonctionnement fiable dans des conditions extérieures extrêmes, y compris des températures et une humidité élevées.

5, installation rentable

Conçue pour une installation facile de poteaux, la structure légère et compacte du DNSF6 (pesant entre 115 kg et 155 kg selon le niveau de tension) réduit considérablement les coûts de construction et les besoins en main-d’œuvre.

6, fiabilité et longévité

Le DNSF6 offre une stabilité mécanique pour jusqu’à 6 000 opérations, avec un taux de fuite de gaz SF6 inférieur à 1% par an, assurant des performances fiables à long terme avec un entretien minimal.

Quelles sont les exigences de maintenance pour le commutateur DNSF6?

Les exigences d’entretien de l’interrupteur extérieur de rupture de charge isotherme SF6 monté sur le toit DNSF6 sont relativement minimes en raison de sa conception robuste et de sa technologie de pointe. Cependant, pour assurer une performance et une longévité optimales, les pratiques d’entretien suivantes sont recommandées:

1, surveillance du gaz SF6

Vérifier régulièrement la pression du gaz SF6 pour s’assurer qu’elle reste au niveau requis. Le commutateur de rupture de charge au gaz est conçu avec un faible taux de fuite de moins de 1% par an, mais des contrôles périodiques aideront à identifier toute perte de gaz inattendue.

Surveillez la teneur en humidité du gaz SF6, en particulier dans les climats humides, car les niveaux d’humidité peuvent affecter les performances d’isolation et d’extinction des arcs. S’assurer qu’il reste dans la plage prescrite pour éviter la détérioration.

2, inspections mécaniques

Inspectez les composants mécaniques de l’interrupteur, tels que les charnières, les joints et les pièces mobiles, pour assurer un bon fonctionnement. L’interrupteur est évalué pour jusqu’à 6 000 opérations, de sorte que l’usure mécanique devrait être minimale, mais des vérifications occasionnelles sont conseillées.

Testez périodiquement les fonctions de fonctionnement manuel, électrique et à distance pour vous assurer que tous les modes de fonctionnement restent fonctionnels et réactifs.

3, contrôle du contrôleur et du système électrique

Assurez-vous que le contrôleur électronique et tous les modems filaires ou sans fil utilisés pour la surveillance et le contrôle à distance fonctionnent correctement. Vérifiez les connexions pour tout signe de corrosion ou d’usure, surtout si l’interrupteur isolé de rupture de charge est installé dans des conditions environnementales difficiles.

Tester périodiquement les systèmes de surveillance et de contrôle à distance pour s’assurer qu’ils sont réactifs et capables de fonctionner en temps réel.

4, inspections visuelles

Effectuer des inspections visuelles de routine de l’enceinte en acier inoxydable pour détecter tout dommage physique, corrosion ou signe d’usure environnementale. L’acier inoxydable 304 de haute qualité doit être durable, mais des contrôles réguliers empêcheront les problèmes d’empirer.

Inspecter l’isolation et les surfaces extérieures de l’interrupteur pour détecter des signes d’usure, de contamination ou de dommages, en particulier après des phénomènes météorologiques violents.

5, nettoyage

Nettoyez l’interrupteur et ses composants pour éliminer la poussière, la saleté et les autres contaminants qui peuvent s’accumuler au fil du temps, en particulier dans les environnements extérieurs. Cela aidera à maintenir les propriétés d’isolation et l’efficacité opérationnelle du commutateur.

6, tests opérationnels

Effectuer des essais de fonctionnement de l’interrupteur dans différentes conditions de charge pour s’assurer qu ‘il fonctionne correctement pendant la rupture de charge et l’isolation des défauts. Ces tests permettront de vérifier la préparation du commutateur en cas de défaillances ou de surcharges réelles.

En suivant ces pratiques de maintenance, le commutateur de rupture de charge DNSF6 maintiendra sa fiabilité et continuera d’offrir un service efficace avec un minimum d’interventions.
