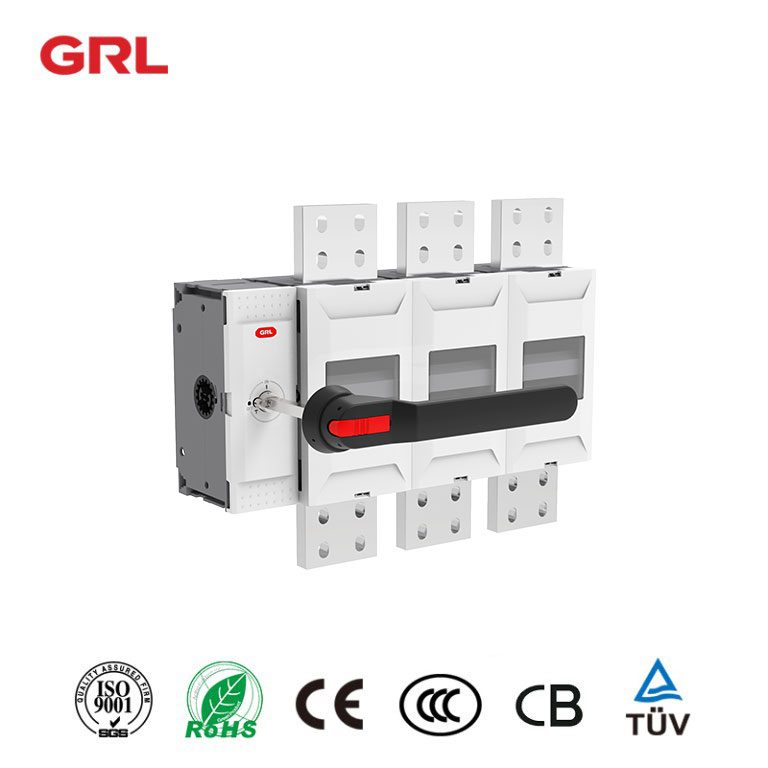

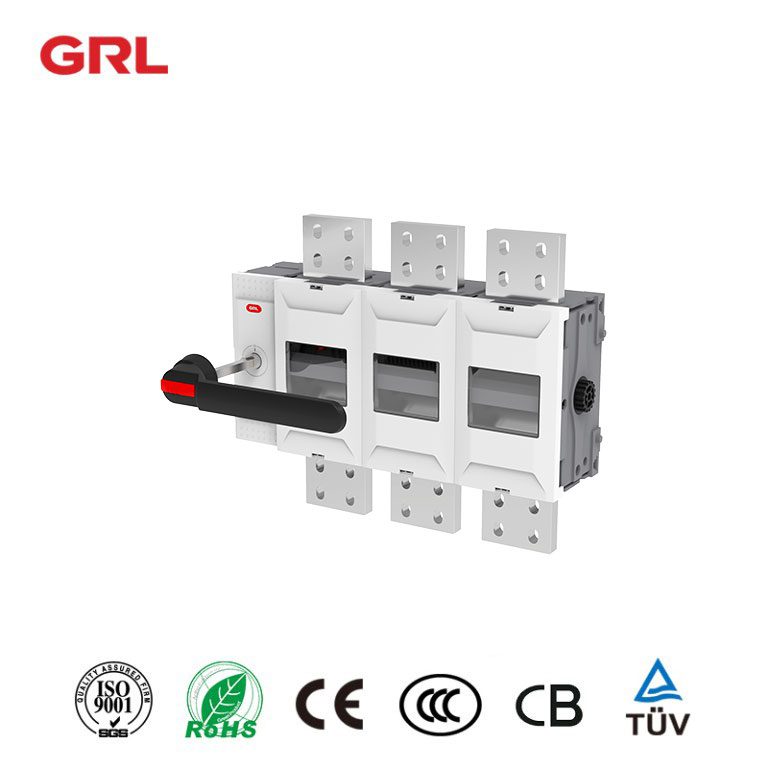

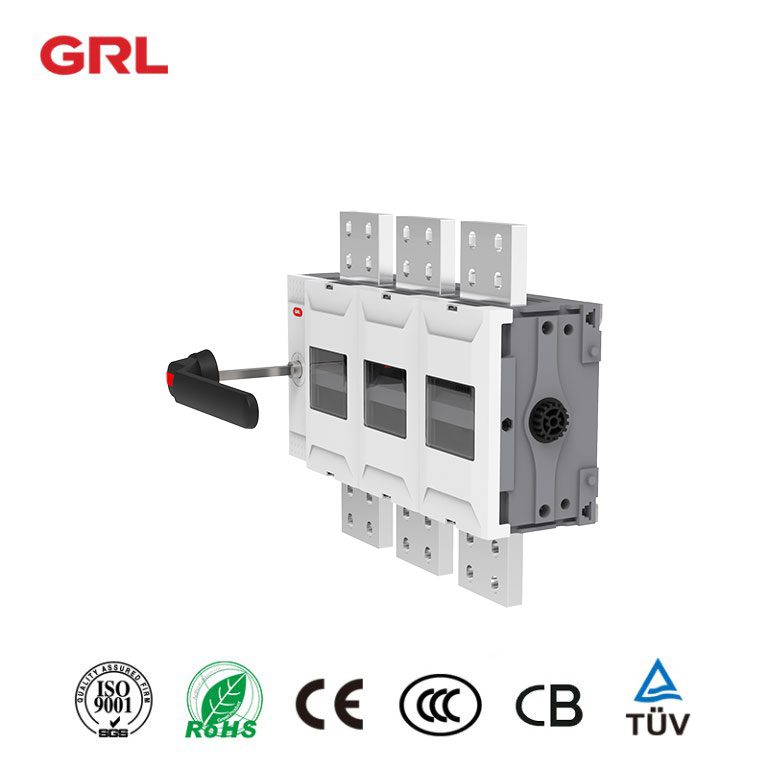

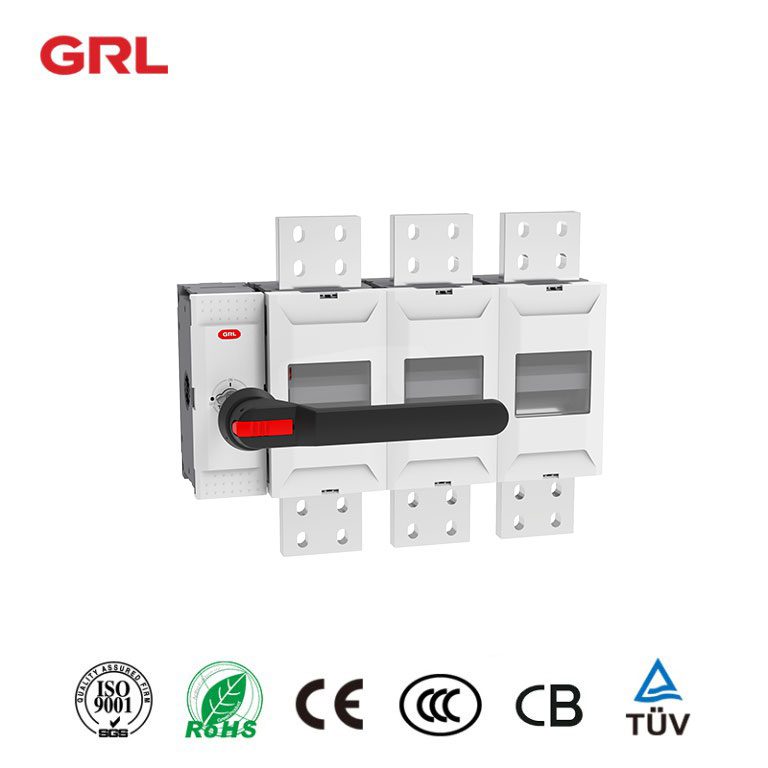

GRL AC série DNH40 fabricant de commutateurs isolants

LeInterrupteurs d’isolateurs de la série DNH40Sont conçus pour diverses applications, assurant l’isolation électrique et la connexion et la déconnexion du circuit peu fréquentes. Ces commutateurs sont conformes aux normes GB / T 14048.1 et GB / T 14048.3, ce qui en fait des choix fiables pour les machines, la distribution, les commutateurs, les centres de contrôle moteur et les systèmes photovoltaïques.

Interrupteurs d’isolateur FEature

1, conception modulaire

La série DNH40 dispose d’une structure modulaire qui peut être Assemblée selon les exigences du client.

2, construction durable

Le boîtier de l’interrupteur est fait de résine polyester non saturée renforcée de fibres de verre, offrant d’excellentes propriétés ignifuges, performances diélectriques, anti-carbonisation et résistance aux chocs.

3, Mécanisme de fonctionnement efficace

équipé d’un mécanisme de stockage d’énergie à double ressort, l’interrupteur permet une libération instantanée du ressort pendant le fonctionnement, assurant une connexion et une déconnexion rapides. Ce mécanisme est indépendant de la vitesse de fonctionnement de la poignée, ce qui améliore considérablement les capacités de commutation.

4, structure de contact Rotary

La structure de contact rotative multipoint assure une distance d’isolement sûre, répondant aux exigences d’isolation fiables.

5, indicateur visuel

La position du contact mobile est visible à travers une fenêtre, offrant un niveau de sécurité plus élevé.

6, indication de statut clair

L’interrupteur est équipé d’un indicateur marche / arrêt clair. En position « O », la poignée peut être verrouillée pour éviter un fonctionnement accidentel.

Interrupteurs d’isolateurApplication

1, machines et équipements

Convient aux machines qui nécessitent une connexion et une déconnexion peu fréquentes de circuits. L’isolation fiable assure la sécurité pendant la maintenance et l’exploitation.

2, systèmes de distribution

Utilisé dans les systèmes de distribution électrique pour isoler différentes sections pour la maintenance ou en cas de défaut. Assure la sécurité du personnel et de l’équipement.

3, Switchgear et panneaux de contrôle

Partie intégrante de l’appareillage de commutation et des panneaux de commande pour une isolation sûre des circuits. Garantit que les opérateurs peuvent travailler en toute sécurité sur des panneaux électriques sans risque de choc électrique.

4, centres de contrôle moteur

Assure l’isolation des circuits de commande du moteur, ce qui permet une maintenance et un fonctionnement sûrs. Indispensable dans les environnements industriels où le contrôle moteur est essentiel.

5, systèmes photovoltaïques

Utilisé dans les systèmes photovoltaïques pour isoler des parties du système pour la maintenance, assurant la sécurité et la fiabilité dans les installations d’énergie renouvelable.

Que sont les interrupteurs isolateurs et à quoi sont-ils utilisés?

Les interrupteurs d’isolateur, également connus sous le nom de interrupteurs de déconnexion ou de déconnexion, sont principalement utilisés pour s’assurer qu’un circuit électrique est complètement déalimenté pour le service ou la maintenance. Ces interrupteurs sont utilisés dans des environnements résidentiels, commerciaux et industriels pour isoler certaines parties du système électrique CA pour la maintenance, la sécurité et la flexibilité opérationnelle. Ils sont conçus pour assurer une déconnexion sûre sans arcs électriques ou défauts électriques.

Ces interrupteurs comprennent des dispositifs de sécurité tels que des poignées verrouillables, des indicateurs visibles et une isolation robuste pour assurer un fonctionnement et un entretien sécuritaires. Ils sont adaptés à une variété d’applications: dans les zones résidentielles, ils sont utilisés dans les panneaux électriques pour isoler les circuits pour la sécurité pendant les travaux électriques; dans les bâtiments commerciaux, ils font partie des systèmes de gestion des bâtiments pour contrôler et isoler les circuits électriques dans différentes sections du bâtiment; et dans les environnements industriels, ils sont essentiels pour isoler les machines, les équipements et les sections du réseau électrique pour la maintenance et la sécurité.

Ils jouent un rôle crucial dans les systèmes électriques.

Tout d’abord, les interrupteurs isolateurs assurent la sécurité en créant une rupture visible dans le circuit, empêchant ainsi tout contact accidentel avec des pièces sous tension pendant la maintenance.

Deuxièmement, ils facilitent l’entretien en permettant au personnel d’accéder en toute sécurité à l’équipement électrique avec l’assurance que l’alimentation est complètement coupée de la section à entretenir.

Troisièmement, ils protègent l’équipement et le personnel en déconnectant les sections défectueuses du circuit, empêchant ainsi les accidents électriques et les dommages au système.

Quatrièmement, les interrupteurs isolateurs permettent d’isoler des parties du système électrique pour divers besoins opérationnels, tels que la détection et la rectification des défauts.

Enfin, les configurations industrielles et commerciales offrent une flexibilité opérationnelle en permettant de contrôler indépendamment les différentes sections du réseau électrique.

Directives d’installation

Assurez-vous que l’interrupteur est intact et fonctionne de manière flexible avant l’installation. Il devrait être installé verticalement et vérifié la conformité de la plaque signalétique avec les exigences d’utilisation. L’interrupteur doit être en position OFF lors de l’installation.

Lorsque le câblage, les bornes de commutation etBarres de bus nuesDoit être isolé pour éviter les courts-circuits; s’assurer que l’arbre étendu est coaxial avec le trou de la poignée pour éviter d’endommager les composants internes.

Entretien

Inspectez le commutateur tous les six mois. Si les pièces tournantes ne sont pas flexibles, appliquer du lubrifiant (graisse MP-3 recommandée). Vérifier s’il y a des attaches desserrées et les réparer au besoin. Cesser l’utilisation si elle est gravement endommagée.
