Champ d’application applicable

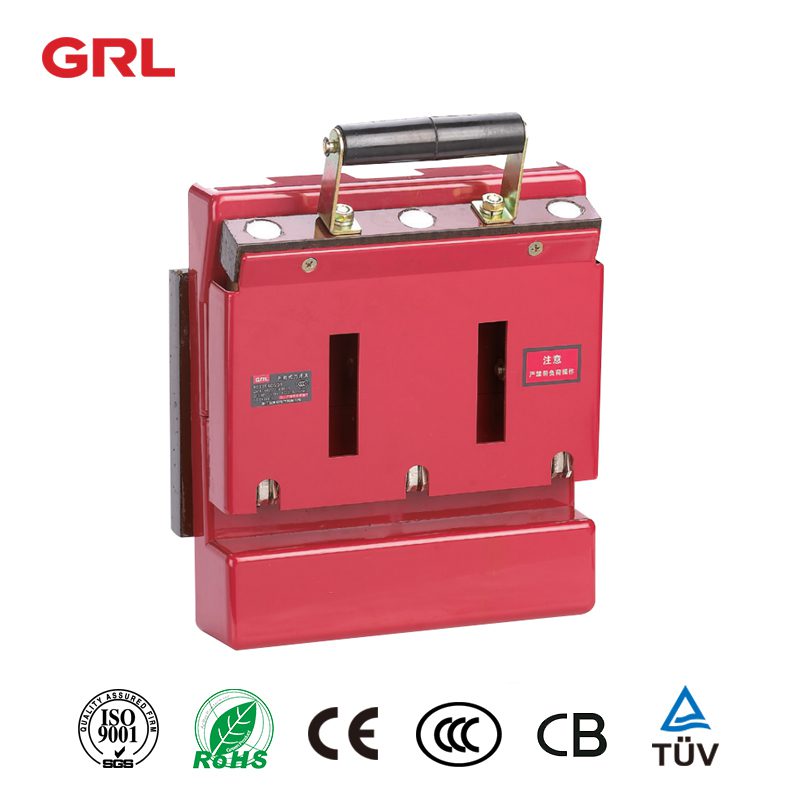

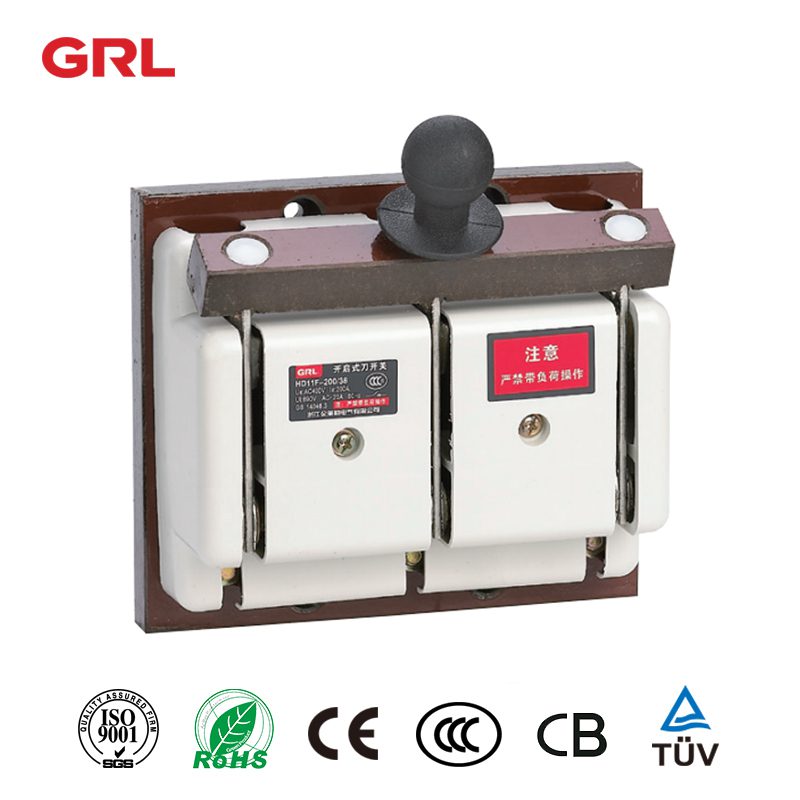

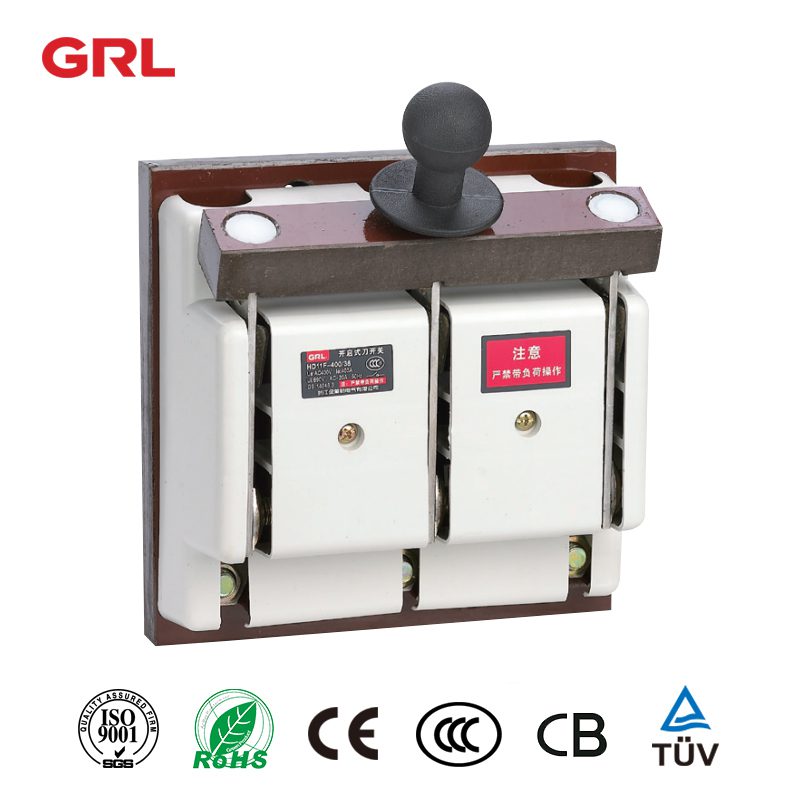

Les commutateurs de couteau de protection HD11F et HS11F de la série simple et double lancer sont des produits nouvellement développés dérivés de HD11 et HS11 par notre société.
Ils sont des substituts idéaux pour HD11 et HS11, améliorant considérablement les performances de protection personnelle et empêchant les chocs électriques accidentels.
Cette série de produits est principalement utilisée dans les équipements de distribution basse tension pour les connexions manuelles peu fréquentes, la déconnexion et l’isolation de l’alimentation électrique.
Ce produit est conforme à la norme GB14048.3 IEC60947-3.
Conditions normales de travail et d’installation
- La température de l’air ambiant ne doit pas être supérieure à + 40 ℃ et ne doit pas être inférieure à -5 ℃
- L’élévation du site d’installation ne doit pas dépasser 2000m
- L’humidité: lorsque la température maximale est de + 40 ℃, l’humidité relative de l’air ne dépasse pas 50%. Une humidité relative plus élevée peut être autorisée à des températures plus basses, comme atteindre 90% à 20 ℃. Des mesures correspondantes devraient être prises en cas de condensation occasionnelle causée par des changements de température.
- Le niveau de pollution du milieu environnant est de niveau 3
- L’interrupteur doit être installé dans un endroit sans secousse significative, les vibrations de choc, et la pluie ou l’invasion de neige. Le même emplacement d’installation ne devrait pas comporter de milieu explosif dangereux, et il ne devrait pas y avoir de gaz ou de poussière dans le milieu qui soit suffisant pour corroder le métal et endommager l’isolation.
Principaux paramètres techniques
| Courant de chauffage convenu (A) | 100 | 200 | 400 | 600 | 1000 | 1500 |
| Courant de travail nominal (A) | 100 | 200 | 400 | 600 | 1000 | 1500 |
| Tension d’isolation nominale (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Tension de fonctionnement nominale (V) | 400 / 690 | 400 / 690 | 400 / 690 | 400 / 690 | 400 / 690 | 400 / 690 |
| Durée de vie mécanique (temps) | 8000 | 8000 | 5 000 | 5 000 | 3 000 | 3 000 |
| Courte durée de résistance au courant pendant 1 seconde (KA) | (10) | (10) | 15 | 20 | 25 | 35. |
| Force opérationnelle (N) | D’une largeur ≤ 300 mm | D’une largeur ≤ 300 mm | D’une largeur ≤ 400 mm | D’une largeur ≤ 400 mm | D’une largeur ≤ 450 mm | D’une largeur ≤ 450 mm |
Instructions de commande
L’unité de commande doit indiquer les caractéristiques de la forme, le niveau de tension, le niveau de courant, le nombre de poteaux, le mode de fonctionnement et la quantité du commutateur.
Pour les commandes spéciales, veuillez consulter le service technique de notre société. Par exemple, HD11-200 / 38 10 units.Le niveau de tension par défaut de ce produit est 400V. Si vous avez besoin d’un niveau de tension spécial, veuillez noter le niveau de tension plus tard.
