Fuse Holder,Porteur de fusible 10 * 38 (2A - 32A)

GRL 4 pôle porte-fusibles RT18 série AC et DC Din Rail Fuse Holder

Porte-fusible à 4 poteaux RT18 série AC et DC Din Rail porteur de fusible

Quelles sont les parties d’un fusible?

Un fusible se compose généralement des parties principales suivantes:

élément fusible: l’élément Fuse est le cœur du fusible et est responsable du transport et de l’interruption du flux de courant. Il s’agit généralement d’une mince bande ou d’un fil fait d’un matériau ayant un point de fusion relativement bas, tel que le cuivre, l’argent ou un alliage.

Lorsque le courant dépasse la valeur nominale du fusible, l’élément se réchauffe et fond, ce qui provoque l’ouverture et la rupture du fusible. RT18 Series AC et DC Din Rail Fuse Holder

Corps à fusibles: le corps à fusibles fournit un soutien physique et une isolation pour l’élément de fusible. Il est généralement fait de céramique, de verre ou de matériaux plastiques. Le corps enferme et protège l’élément fusible des influences extérieures et fournit une isolation électrique.

Bouchons d’extrémité / terminaux: les bouchons d’extrémité ou les bornes sont des composants métalliques fixés à chaque extrémité du corps du fusible. Ils fournissent des connexions électriques pour l’élément fusible, ce qui lui permet d’être connecté à l’intérieur du circuit électrique.

Les bouchons d’extrémité peuvent être conçus sous différentes formes, telles que des lames, des vis ou des clips, selon le type et l’application du fuse.RT18 série AC et DC Din Rail Fuse Holder

Matériau de remplissage (facultatif): dans certains fusibles, il peut y avoir un matériau de remplissage à l’intérieur du corps du fusible. Ce matériau peut être une substance semblable à du sable ou un gaz, comme l’azote ou l’argon.

Le matériau de remplissage aide à éteindre l’arc qui se produit lorsque le fusible s’ouvre, améliorant ainsi les performances et la fiabilité du fusible.

5.Indication ou marquages: les fusibles ont souvent des marques ou des indicateurs sur leurs corps pour fournir des informations sur leurs qualifications, telles que la puissance nominale, la tension nominale, et d’autres spécifications. Ces marquages aident les utilisateurs à identifier le fusible approprié pour une application particulière.

Il est important de noter que la conception et les composants des fusibles peuvent varier en fonction du type, de la taille et de l’application. Par exemple, les fusibles à lame couramment utilisés dans les applications automobiles peuvent avoir des configurations physiques différentes par rapport aux fusibles de cartouche utilisés dans les systèmes industriels.

Le but fondamental de tous les fusibles, cependant, reste le même: protéger les circuits électriques en interrompant le flux de courant dans des conditions anormales.

Détails Introduction

Il est adapté pour AC 50HZ / 60HZ, tension d’isolation nominale jusqu’à 800V, support de fusible Din Rail ​ Le porte-fusible DIN Rail est conforme à la norme nationale GB / T13539.2 et à la norme IEC60269-2 de la Commission électrotechnique internationale.

Porte-fusible à 4 poteaux RT18 série AC et DC Din Rail paramètres du porte-fusible

Article du produit RT
Courant nominal 32A, 63A, 125A
Tension nominale 400V / 690V
Capacité de rupture (Ka) 100kA (500VAC) / 50kA (690VAC)
Catégorie d’utilisation AC-22B
Norme IEC 60269-2 GB / T 13539.2
Demandes Système de contrôle de puissance

Matériel électrique de l’industrie

Scénarios d’application du porte-fusible de rail?

Support à fusibles de montage de rail DIN utilisé comme interrupteur de protection contre les shunts dans le système de contrôle électrique à courant alternatif triphasé.

Comment fonctionne un porte-fusible?

Le porte-fusible de montage de rail RT18 de la série RT18 est adapté à l’AC 50Hz, à la tension d’isolation nominale à 8kV et au courant de chauffage convenu à 125A.

Il est principalement utilisé comme dispositif de protection de circuit dans les lignes électriques. Les fils reliés aux bornes aux deux extrémités de la base sont formés par la conduction du fuse.RT18 série AC et DC Din Rail Fuse Holder

Le fusible peut déconnecter automatiquement le circuit et protéger le circuit. Actionnez la base pour déconnecter le circuit. Il a pour fonction d’isoler l’alimentation électrique après une alimentation polyphasée.

Le matériau du porte-fusible de rail à boudin?

Comment choisir le modèle DIN rail Fuse Holder?

1) tension: type AC ou DC

2) pôles: 1 pôle, 2 pôles, 3 pôles ou 1 + pôles N, 2 + pôles N, 3 + pôles N.

3) taille: 10 * 38,14 * 51, 22 * 58, 10 * 85,14 * 85

4) indicateur: avec ou sans indicateur

5) fusible: avec ou sans fusible

Tableau de sélection::

Point n ° de l’ordre du jour Courant nominal Note: Point n ° de l’ordre du jour Courant nominal Note:
DN56110 32A 1P DN56135 63A 1P avec feu indicateur
DN56111 32A 1P + N Ligne neutre à droite DN56137 63A 2P avec feu indicateur
DN56112 32A 2P DN56138 63A 3P avec feu indicateur
DN56113 32A 3P DN56168 63A Ligne neutre 3P + N à gauche
DN56114 32A Ligne neutre 3P + N à droite DN56120 125A 1P
DN56130 32A 1P avec feu indicateur DN56121 125A 1P + N Ligne neutre à droite
DN56132 32A 2P avec feu indicateur DN56122 125A 2P
DN56133 32A 3P avec feu indicateur DN56123 125A 3P
DN56126 32A Ligne neutre 3P + N à gauche DN56124 125A Ligne neutre 3P + N à droite
DN56115 63A 1P DN56140 125A 1P avec feu indicateur
DN56116 63A 1P + N Ligne neutre à droite DN56141 125A 2P avec feu indicateur
DN56117 63A 2P DN56143 125A 3P avec feu indicateur
DN56118 63A 3P DN56171 125A Ligne neutre 3P + N à gauche
DN56119 63A Ligne neutre 3P + N à droite

Comment choisir un lien de fusible correct pour le porte-fusible de rail DIN?

1) tension: type AC ou DC

2) taille: 10 * 38,14 * 51, 22 * 58, 10 * 85,14 * 85

3) les fusibles doivent être testés pour la résistance avant l’installation

Nous avons également un grand inventaire, en cas de demandes urgentes.

Il y a plus de 40 équipements de test dans le laboratoire GRL, tels que testeur d’élévation de température, testeur de durée de vie mécanique, machine d’essai de pulvérisation de sel, banc d’étalonnage de commutateur, testeur de dureté Rockwell et ainsi de suite. ���GRL se concentre sur la gestion du contrôle de la qualité. Nous fournissons des produits qualifiés à nos clients du monde entier.

Nous avons une équipe de vente professionnelle et une équipe après-vente en ligne 24 heures sur 24, qui répondent rapidement et fournissent de l’aide à tout moment.RT18 série AC et DC Din Rail Fuse Holder

Contactez-nous pour obtenir vos propres informations de connexion uniques! * Tim @ grlele.com

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirPorte-fusible à 4 poteauxProduit & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Commutateur d'isolation AC

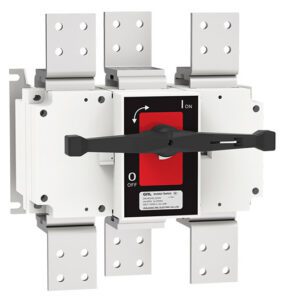

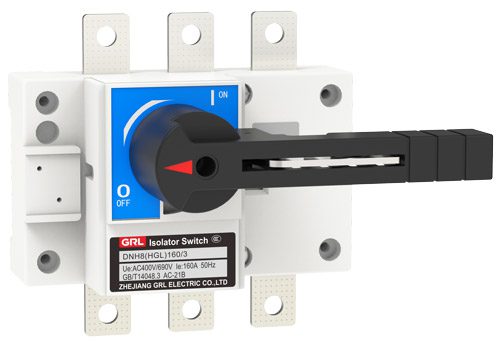

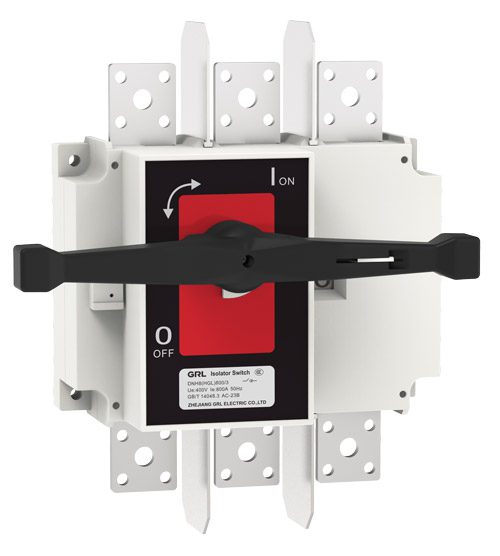

Commutateur de déconnexion de rupture de charge HGL

Paramètres du commutateur de déconnexion de la rupture de charge HGL

Article du produit HGL
Courant nominal 63A-3150A
Tension nominale AC690V / AC1000V
Capacité de rupture (Ka) AC-21B AC-22B AC-23B
Norme IEC † 60947-3
Demandes Système de contrôle de puissance

Matériel électrique de l’industrie

Lire la suiteQu’est-ce que l’isolateur SwitchC’est ça.

Qu’est-ce que Load Break Switch?

L’interrupteur de rupture de charge est un type d’équipement qui isole la pièce de panne de courant de la pièce sous tension et crée un point de rupture clair pour isoler l’équipement défectueux ou effectuer la maintenance.

La différence entre l’interrupteur de rupture de charge et les disjoncteurs?

Le commutateur de déconnexion HGL Load Break est similaire dans sa structure à un disconnecteur (les deux ont des points de déconnexion visibles dans l’état de déconnexion), mais il peut être utilisé pour ouvrir et fermer des circuits, qui à leur tour ressemblent à un disjoncteur.

Cependant, un disjoncteur peut contrôler n’importe quel circuit, tandis qu’un interrupteur de rupture de charge peut seulement allumer ou désactiver le courant de charge, ou désactiver le courant de charge, de sorte qu’il n’est utilisé que pour éteindre et sur les circuits dans des conditions normales, et non pour le courant de défaut de court-circuit. � cependant, il est nécessaire que sa structure puisse passer le courant de défaut du temps de court-circuit sans dommage.

étant donné que le dispositif d’extinction à arc et le contact de l’interrupteur de rupture de charge sont conçus pour couper et connecter le courant de charge, le commutateur de rupture de charge devrait être utilisé avec le fusible dans la plupart des cas, et ce dernier est responsable de couper le courant de défaut de court-circuit.

La fréquence d’ouverture et de fermeture et la durée de vie des interrupteurs de déconnexion de charge sont généralement plus élevées que celles des disjoncteurs.

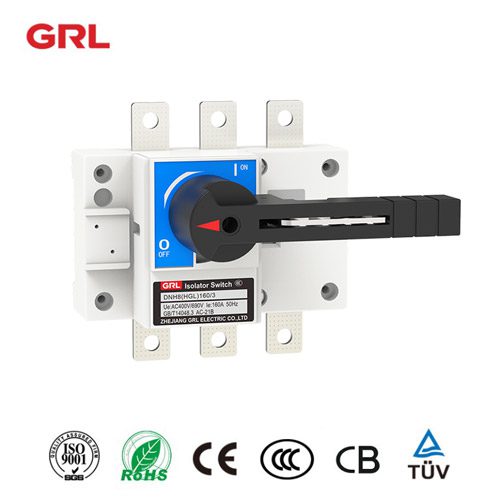

HGL load break disconnect switch

Caractéristiques des interrupteurs de déconnexion HGL Load Break

HGL load break disconnect switch

1, capacité de rupture élevée
Les interrupteurs de déconnexion HGL Load Break sont conçus pour gérer des niveaux élevés de courant électrique, assurant une déconnexion sûre même dans des conditions de forte charge.

2, construction robuste
Construits avec des matériaux durables, ces interrupteurs offrent des performances durables et peuvent résister à des conditions environnementales difficiles.

3, conception compacte
La conception compacte et ergonomique des interrupteurs de déconnexion HGL Load Break les rend faciles à installer et à entretenir, même dans des environnements restreints à l’espace.

4, mécanismes de sécurité
équipés de dispositifs de sécurité avancés, y compris des chambres d’extinction à arc et des indicateurs de rupture visibles, ces interrupteurs améliorent la sécurité opérationnelle.

Avantages de l’utilisation des commutateurs de déconnexion HGL Load Break

1, sécurité améliorée
En fournissant un moyen fiable de débrancher les circuits électriques, les interrupteurs de déconnexion HGL Load Break aident à prévenir les accidents électriques et les dommages aux équipements.

2, amélioration de l’efficacité de la maintenance
Ces interrupteurs permettent une isolation rapide et sûre de l’équipement électrique, facilitant la maintenance et réduisant les temps d’arrêt.

3, polyvalence
Convient à un large éventail d’applications, y compris la distribution d’énergie, les machines industrielles et les installations électriques commerciales.

4, conformité aux normes
Les interrupteurs de déconnexion HGL Load Break répondent aux normes internationales de sécurité et de performance, garantissant ainsi le respect des exigences réglementaires.

HGL load break disconnect switch

Comment choisir un interrupteur de rupture de charge de bonne qualité?

HGL load break disconnect switch

Toujours les meilleures marques seront les plus populaires. Je pense que c’est en raison de leur stratégie marketing, de leur histoire, de leur réputation et de leur acceptation mondiale plus que toute autre raison. Cela ne signifie pas qu’ils sont meilleurs ou pires de quelque façon que ce soit, cela signifie simplement qu’ils sont plus largement acceptés dans le monde.

Voici quelque chose que vous devez garder à l’esprit lorsque vous choisissez un fabricant de commutateur de rupture de charge:

  1. Si la carte de contact et la carte terminale sont plaquées en cuivre avec de l’argent, avec deux surfaces de contact séparées, pour assurer de bonnes performances électriques et la fiabilité de la fermeture en place?
  2. Si le mécanisme de fonctionnement adopte le stockage d’énergie à ressort, le mécanisme d’accélération de libération instantanée, la connexion instantanée et les points de rupture doubles?
  3. S’il y a une plaque d’isolement d’arc à l’intérieur de la coque pour séparer les contacts, s’assurer que l’arc dans chaque phase d’extinction intérieure indépendante, améliorer les performances de sécurité de l’interrupteur?
  4. à l’exception de la partie câblage, si le produit adopte une conception entièrement fermée, avec une fenêtre pour observer directement l’état de contact on-off?
  5. Si un cadenas spécial peut être installé sur la poignée de fonctionnement pour verrouiller la poignée pour éviter le mauvais fonctionnement?
Fuse

20 ampères cylindre fusible

Fusible de cylindre de 20 ampères

Paramètres de mise à feu du cylindre

Article du produit NT1
Taille 10 * 38 mm 14 * 51 mm 22 * 58 mm
Courant nominal 2A-50A
Tension nominale 500VAC / 690VAC
Capacité de rupture (Ka) 100kA (500VAC) / 50kA (690VAC)
Norme CEI 60269-6 GB / T 13539.6
Demandes Système de contrôle de puissance,

Matériel électrique de l’industrie

Lire la suiteQu’est-ce que Fuse Link? & gt; & gt;

Qu’est-ce qu’un fusible à cylindre?

Cylindre Fuse est un type rapide de dispositif de sécurité électrique qui est utilisé pour protéger les câbles, les lignes électriques et l’équipement électrique contre les surcharges et les courts-circuits dans les systèmes électriques.

C’est un dispositif de sécurité qui est inventé pour protéger les équipements électriques contre les courants excessifs, comme les autres types de petits fusibles électriques.

La fonction principale d’un fusible de cylindre est de protéger les systèmes et la vie humaine.

Lire la suiteQu’est-ce que Photovoltaic Fuse Link? & gt; & gt;

Construction & amp; travail d’un fusible de cylindre

* comme son nom l’indique, la forme d’un fusible cylindrique ressemble à un cylindre. Le corps à fusibles de cylindre est fait de céramique, de porcelaine ou de verre.

Il y a un mince fil de cuivre ou un fil d’argent, ou une bande d’alliage métallique au milieu du fusible. Et aussi, il a un bouchon métallique à chaque extrémité de fusible, qui sont utilisés comme contacts lorsqu’il est inséré (en série) dans le circuit électrique.

Habituellement, le capuchon métallique est fait de cuivre rouge plaqué nickel ou de cuivre rouge plaqué argenté qui a une conductivité.20 amp fusible de cylindre

* le corps à fusibles cylindre est rempli avec des matériaux granulaires ou en poudre connus sous le nom de remplisseur. Il existe différents types de matériaux utilisés comme matériau de remplissage comme le sable, le carbonate de calcium, le quartz, etc.

* le conducteur de fil mince est conçu pour fusionner à une température spécifique lorsque le circuit transporte plus que le courant nominal.

Lorsque le fil fusionne, le circuit se brise et aucun courant ne circule. La poudre contenue dans la cartouche de fusible condense et refroidit la vapeur et y éteint l’arc en interrompant le courant d’écoulement.

* les fusibles à cylindre sont largement appliqués dans de nombreux types différents d’équipements électriques et électroniques. Ils protègent non seulement l’équipement du danger, mais préviennent également les incendies dangereux causés par la surchauffe des circuits.

Une fois que le fusible cylindrique a surchauffé et que le fil a fusionné, il ne fonctionne plus. Un nouveau fusible doit être installé pour rétablir le courant à travers le circuit. Les fusibles à cylindre sont remplacés à l’intérieur d’un support. C’est ce qu’on appelle un porte-fusible de cartouche, un interrupteur de fusible ou un porte-fusible.

Comment sélectionner la taille de classement appropriée du fusible de cylindre?

Bien que le choix du fusible approprié et de sa taille nominale pour les appareils électriques soit basé sur différents facteurs et environnements. Mais la formule de base suivante montre comment choisir la bonne taille de fusible?

Facteur de mise à feu = (puissance / tension) x 1,25

Par exemple, vous devez trouver la bonne taille de fusible pour 10A deux broches socket.

(1000W / 230V) x 1,25 = 5,4A

Application du fusible de cylindre

* Fuse de cylindre en céramique:

* armoire de commande industrielle;

* boîte combinée PV;

* protection des instruments de mesure;

* protection des transformateurs isolés;

* protection des pare-chocs.

* moteur, etc.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

PV Fuse Link,Système PV,PV Fuse

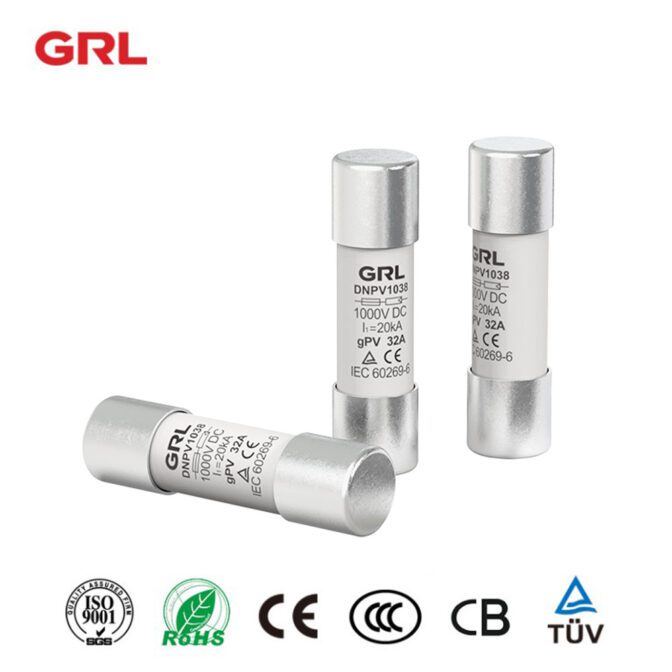

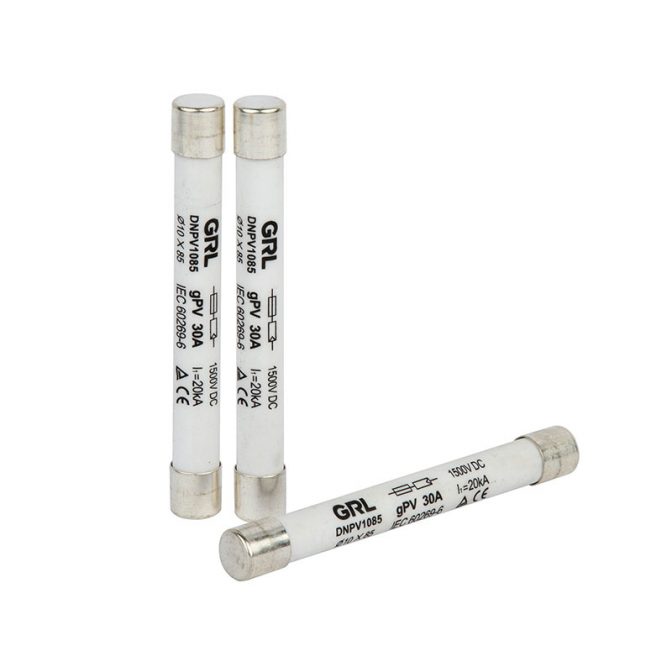

DC1000V Lien de fusion céramique

DC1000V paramètres de liaison des fusibles en céramique

Article du produit DNPV1038
Courant nominal 2A-30A
Tension nominale DC1000V
Capacité de rupture (Ka) 20 kA
Norme CEI 60269-6 GB / T 13539.6
Demandes Système solaire

Combien de tailles différentes de GRL DC1000V lien de fusible en céramique?

à l’heure actuelle, il y a la taille 10mm * 38mm.

Comment sélectionner le lien Fuse céramique pour le support Fuse?

* étape 1: confirmez le porte-fusible de taille ou le commutateur de fusible.

* étape 2: confirmer la tension et l’ampère du support de fusible ou du commutateur de fusible.

* étape 3: sélectionnez le fusible du cylindre en fonction de la tension et de l’ampère.

Modèle. Classé(en dollars des États-Unis)Courant

(en anglais seulement)A)

 I ² T (A ² S) Puissance(en dollars des États-Unis)Perte
0,8In 1.0Dans
C’est ça.

C’est ça.

C’est ça.

C’est ça.

C’est ça.

DNPV1038

 2 1.2. 3.3 autres 0,68 1,36
3 3.9. (11) 0,75% 1,42
(4) (10) 27. 0,94 0,94 1,58
(5) 18. 48 0,98 0,98 1,83
(6) 31. 89. 1.10. 1,84
8 3.1. 21 1.13 1,86
(10) 7,2% de la population totale 68 1.21 2.08 à la fin de l’année
12 16 136 1,38 2.62 à la fin de l’année
15 24 215 1,67 2,95%
20 38 392 1,92 3.12 à la fin de l’année
25 71 508 2.1. 3.46 à la fin de l’année
30. 102 821 à 821 2.3. 3.78 à 3.78

Quels certificats et rapport d’essai avez-vous pour le lien de fusible en céramique?

Ce, TUV, RoHS et ainsi de suite

Si le GRL DC1000V dans le type HRC Fuse pourrait correspondre à ABB Fuse Holder ou Eaton DC1000V Fuse Holder?

C’est ok, si la taille est assortie. GRL DC1000V cylindre fusible † pourrait fonctionner avec ABB ou une autre marque de support de fusible. Assurez-vous que le porte-fusible DC correspond au lien à fusibles en céramique DC et le support à fusible AC correspondent au lien de mise à feu en céramique AC.

Comment identifier un bon lien Fuse?

(1) vérifier le tube en céramique: GRL sélectionner un tube en céramique de première classe. Assurez-vous qu’il est en haute résistance à la compression et une bonne résistance mécanique. La céramique de mauvaise qualité est facile à craquer.

Contact: il y a des contacts Cooper Fuse link et Brass contact Fuse links sur le marché. Fusible de cylindre à courant continu GRL avec un couteau en cuivre T2 fusionne les contacts, forge et une fois formage.

Le cuivre T2 a une dissipation de puissance plus faible et fait le changement avec une augmentation de température plus faible. D’autres Supp � lier pourraient utiliser du laiton.

(2) plaque: la plaque d’aluminium rend le courant de Foucault petit, dissapation de puissance plus faible qui est plus en ligne avec le brin de la conservation de l’énergie.

(3) sable de silice: GRL sélectionne le sable de silice car il a une capacité d’arc plus élevée que le sable commun.

Base de fusible,Base de fusion avec shell

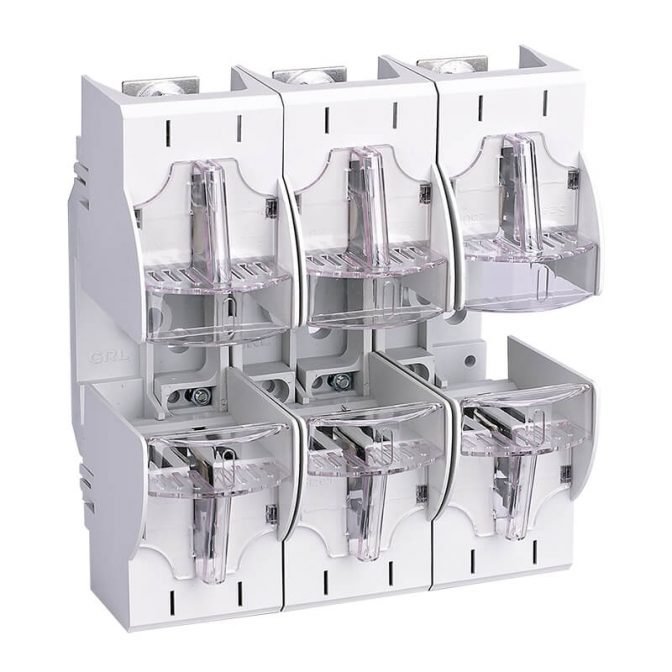

Porteur de fusible 3 phase

3 paramètres du porteur de fusible de phase

Article du produit DNF1 DNF2 base de fusibles
Courant nominal 100A-630A
Tension nominale 500VAC / 690VAC / 250VDC
Capacité de rupture (Ka) 120kA (500V), 50kA (690V)
Norme IEC 60269-1 IEC 60269-2 GB / T 13539.2
Demandes Système de contrôle de puissance,

Matériel électrique de l’industrie

Qu’est-ce qu’un porteur de fusible en 3 phases?

Porteur de fusible en 3 phases(en dollars des États-Unis)Est le support qui peut transporter fuse.There sont beaucoup de boîte de porte-fusibles.

Les transporteurs varient de perspectives, la structure, l’installation, la norme de test, la fonction, le matériau, la qualité, la marque et ainsi de suite.Suivant passage couvert uniquement les informations pour le support de fusible en basse tension.

Le matériau du porteur de fusible à 3 phases?

DNF1 se compose de base, de contact, de couvercle et d’autres composants.Le porteur de fusible 3 phase est fait de PA66, ignifuge V0 level.Contact est fait de cuivre T2 avec une plaque d’étain. DNF2 est dans la même structure que DNF1, mais le matériau de base est en céramic.En outre, GRL peut également faire des produits personnalisés, par exemple, le matériau de base peut également être une plaque d’acier pour une meilleure performance.

Comment choisir le porteur de fusible 3 phases?

Le porte-fusible en 3 phases varie selon les performances, les tailles et les qualités.

Suivre 5 étapes peut vous aider à choisir la bonne boîte de support de fusible.

étape 1. Assurez-vous de savoir quel type de porte-fusible est nécessaire.Il y a beaucoup de choix, tels que le porte-fusible pour fusible de couteau NH, porteur de fusible pour fusible de type coin, porte-fusible pour fusible de type boulon, porte-fusible pour fusible cylindrique et ainsi de suite.

étape 2. Quel ampère et quelle tension est le porteur de fusible à porter. En général, la taille du porteur de fusible doit correspondre à la taille du fusible. Le courant maximal du fusible NH00 est de 160 A, le courant maximum du fusible NH1 est de 250 A. le courant maximal du fusible NH2 est de 400 A. le courant maximal du fusible NH3 est de 630 A.

Pour fusible cylindrique, courant maximum de 10×38 fusible est 32 A. courant maximum de 14×51 fusible est 63 A. courant maximum de 22×58 fusible est 125 A. ensuite, nous devons considérer la voltage.Vous pouvez vérifier la tension avec le fournisseur si elles peuvent se rencontrer.

étape 3. Faites correspondre la taille du fusible et du porte-fusible. La taille du porte-fusible est généralement la même que celle du fusible.

étape 4. Vous pourriez avoir besoin de 1P, 2P, 3P ou avec N Pol.Il suffit de l’indiquer clairement.

étape 5. S’il existe d’autres exigences spéciales.Ce matériau, autre exigence de performance spéciale, etc.

Rapport d’essai et certificats de support de fusible à 3 phases

Les certificats faisant autorité sont la meilleure preuve de la qualité du produit, tels que ul, TUV, CE, SAA et ainsi de suite. Ul est généralement requis pour le marché américain, CE est généralement requis pour le marché européen.AA est pour le marché australien. TUV et CE for Fuse base sont disponibles auprès de GRL.

Nous avons également un grand inventaire, en cas de demandes urgentes.

Il y a plus de 40 équipements de test dans le laboratoire GRL, tels que testeur d’élévation de température, testeur de durée de vie mécanique, machine d’essai de pulvérisation de sel, banc d’étalonnage de commutateur, testeur de dureté Rockwell et ainsi de suite. ���GRL se concentre sur la gestion du contrôle de la qualité. Nous fournissons des produits qualifiés à nos clients du monde entier.

Nous avons l’équipe de vente professionnelle et l’équipe après-vente sont en ligne 24 heures, qui répondent rapidement et fournissent de l’aide à tout moment.

Contactez-nous pour obtenir vos propres informations de connexion uniques! * Tim @ grlele.com

Fuse,Série NT / NH Fuse Link

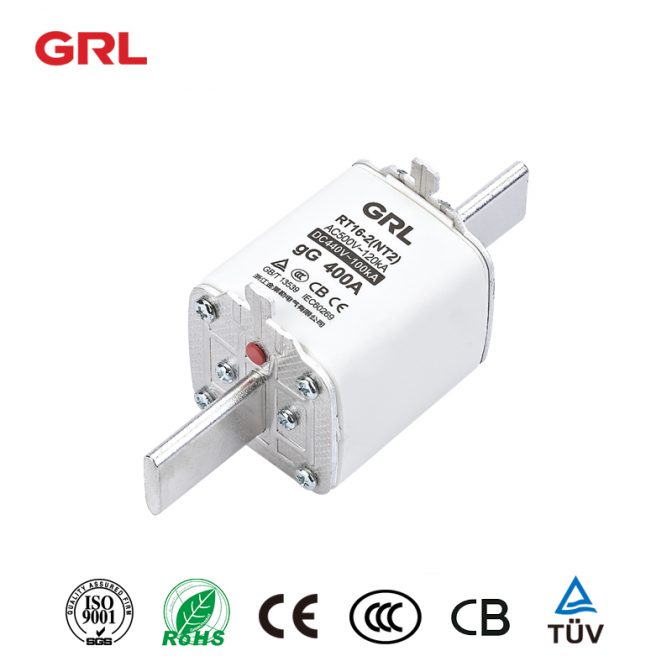

Lv Hrc Ceramic Fuse Link

LV HRC Ceramic Fuse Link

Dessins de produits

Ceci est le diagramme de taille de NH00 (2A-160A) ���HRC Fuse Link † paramètres, à l’exception de la taille de la HRC Fuse Link, nous avons aussi NH1 (40A-250A), NH2 (80A-400A) et NH3 ���Ceramic Fuse Link (315A-630A)

LV HRC paramètres de liaison de fusibles céramiques

Article du produit RT16 (NT / NH) lien de mise à feu
Courant nominal 2A-630A
Tension nominale 500VAC / 690VAC / 250VDC
Capacité de rupture (Ka) 120kA (500V), 50kA (690V)
Norme GB / T13539.2 & amp; IEC60269-2
Demandes Système de contrôle de puissance, équipement électrique de l’industrie

Qu’est-ce qu’un lien HRC Fuse?

HRC Fuse Link est un appareil de protection électrique. Lorsque le courant dépasse la note pendant plusieurs millisecondes, il fera fondre le métal dans le lien de fusible pour déconnecter le circuit. LV HRC Ceramic Fuse Link

Comment fonctionne un lien de fusion céramique LV HRC?

Le lien de fusible LV HRC sont connectés en série, lorsque le courant est surchargé ou court-circuité, le lien de fusible HRC ​ Il est largement appliqué dans le système de contrôle de puissance, l’équipement électrique de l’industrie comme dispositif de protection en raison de sa structure simple et de sa maintenance facile.

Le matériau du lien de fusible en céramique LV HRC?

Le lien de fusible HRC est principalement composé d’une plaque de couverture, d’un bouchon, d’un contact avec un couteau, d’un élément de fusible, d’un élément de remplissage et d’un corps en céramique.

  • Plaque de couverture: GRL adopte l’alliage d’aluminium à haute résistance. Le gaufrage de surface rend le produit plus beau et la conception du raidisseur rend le produit plus ferme et fiable.
  • Prise: GRL adopte un matériau en nylon haute résistance, qui est plus résistant à la température élevée
  • Knifecontact: la conception intégrée plutôt que la structure de rivetage du cuivre a des performances plus fortes et une augmentation de la température plus faible.
  • élément Fuse: GRL adopte une bande de cuivre haute performance, et la conception de l’élément Fuse est plus raisonnable et la capacité de rupture est plus forte.
  • Remplissage: GRL adopte des sables de silice en haute pureté.
  • Corps Fuse: GRL adopte la porcelaine haute fréquence.

Quelles sont les applications de LV HRC Ceramic Fuse Link?

Protégez également le circuit contre les courts-circuits dans le commutateur HV.

Pour la sécurité de sauvegarde

Pour protéger les appareils électriques comme les moteurs, les transformateurs, les automobiles, etc.

Utilisé dans les stators du moteur

Comment choisir un lien correct UNHRC Fuse?

1.Dans la catégorie d’utilisation

2.Lorsque vous sélectionnez le lien UNHRC Fuse, s’il vous plaît se référer à la taille du corps Fuse d’abord, puis sélectionnez le courant.

3.La performance de protection du fusible doit bien correspondre à la performance de surcharge de l’objet protégé.

4.Dans le système de distribution d’énergie, le courant nominal du fusible de niveau supérieur est 2 ~ 3 fois celui de la liaison de fusible de branche.

5.Pour le moteur protecteur fusible, s’il vous plaît noter que l’influence du courant de démarrage du moteur. La liaison à fusibles HRC est généralement utilisée comme protection contre les courts-circuits du moteur uniquement, et le relais thermique doit être utilisé pour la protection contre les surcharges.

6.Le courant nominal du fusible ne devrait pas être inférieur au courant nominal de l’élément de fusible; la capacité de rupture nominale devrait être supérieure au courant de court-circuit maximal qui peut se produire dans le circuit.

L’avantage du lien Fuse Lv HRC produit par GRL?

Il efface aussi bien les courants de faille élevés que les courants de défaut bas.

* ne pas se détériorer avec l’âge.

* ​ fournit une discrimination fiable.

* l’entretien n’est pas nécessaire

* ​ moins cher que les autres dispositifs d’interruption de circuit avec la même cote.

* † permettre une performance cohérente

L’opération de fusion est rapide sans bruit et fumée

Facile à concevoir et très simple

* � capacité de rupture élevée

* � utilisation facile

Facile à concevoir et très simple

La caractéristique de temps inverse convient pour la protection contre les surcharges

* les certificats sont complets. Nous avons TUV, CCC, CE CB

Nous avons également un grand inventaire, en cas de demandes urgentes.

Il y a plus de 40 équipements de test dans le laboratoire GRL, tels que testeur d’élévation de température, testeur de durée de vie mécanique, machine d’essai de pulvérisation de sel, banc d’étalonnage de commutateur, testeur de dureté Rockwell et ainsi de suite. ���GRL se concentre sur la gestion du contrôle de la qualité. Nous fournissons des produits qualifiés à nos clients du monde entier.

Nous avons l’équipe de vente professionnelle et l’équipe après-vente sont en ligne 24 heures, qui répondent rapidement et fournissent de l’aide à tout moment.

Contactez-nous pour obtenir vos propres informations de connexion uniques! * Tim @ grlele.com

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

PV Fuse Link,Système PV,PV Fuse

DC1500V Lien de fusion

Par am è tres de lia ison de fus ible DC 15 00 V

Produ it Item D NP V 10 85
R ated Current 2 A – 25 A
Vol tage rat é Le DC 15 00 V
C apac ité de rup ture (k A) 20 k A
Standard CE I 60 26 9 – 6 GB / T 13 53 9. 6
App lic ations Syst ème sola ire

Quelle est la défin ition de DC F use ?

Les li ens de fus ible DC ph otov olta ï ques sont principa lement appli qués dans le système sola ire PV , utilis és pour protéger les pan nea ux sola ires . DC 1000 V et DC 15 00 V . Lors de l ‘ ins pe ction et de l ‘ analyse des compos ants de défa ut , la lia ison de fus ible de tension DC n ‘ a aucun effet sur les autres compos ants de travail .
Le diagram me de taille est le suivant :

Comment sé le ction ner le fus ible DC pour le porte – fus ible ?

* Éta pe 1 : Con fir mez la taille du porte – fus ibles ou du com mut ateur de fus ibles .

* Éta pe 2 : Con fir mez la tension et l ‘ amp ère du porte – fus ible ou du com mut ateur de fus ible .

* Éta pe 3 : Sé le ction nez la lia ison de fus ible DC en fonction de la tension et de l ‘ amp ère .

modèle .

R ating Actu el

（A）

 I 2 T (A 2 S) Power L oss
0.8In 1.0In










D NP V 10 85

 2 4 8 1.0 2.0
3 6 11 1.1 2.1
4 8 14 1.2 2.2
5 11 22 1.4 2.4
6 15 30 1.5 2.6
8 9 35 1.8 3.0
10 10 98 2.2 3.5
12 12 120 2.5 3.8
15 14 170 3.0 4.8
20 34 400 3.5 6.2
25 65 550 4.0 7.2

Qu els certific ats et rappor ts d ‘ essai avez – vous pour le fus ible DC ?

CE , TU V , Ro H s et ainsi de suite

Base de fusible,Base de fusion avec shell

160 amp Cartouche Fuse Holder

Paramètres du porte-fusible de 160 ampères

Article du produit DNF1 (00-3), DNF2 (00-3)
Courant nominal 160A-630A
Tension nominale 500VAC / 690VAC / 400VDC
Capacité de rupture (Ka) 120kA (500VAC) / 50kA (690VAC) / 100kA (440VDC)
Norme IEC 60269-1, IEC 60269-2, GB / T 13539.2
Demandes Système de contrôle de puissance, équipement électrique de l’industrie

Qu’est-ce qu’un porte-fusible de cartouche?

Un porte-fusible de cartouche est un accessoire pour l’équipement de mise à feu. Il est nécessaire d’intégrer des fusibles qui ne peuvent pas être placés directement dans le chemin conducteur en raison de leur forme et de leur taille.

La fonction d’un support de boîte à fusibles est d’intégrer les fusibles en toute sécurité dans les circuits électriques, d’assurer une trajectoire de courant robuste (la tension ne se déplace pas vers d’autres composants). Dans le même temps, il fournit une méthode pour remplacer les fusibles une fois qu’ils gèrent les événements en cours comme prévu.

Comment fonctionne un porte-fusible de cartouche?

Le porte-fusible de cartouche (un type d’accessoire de fusible) accepte l’alimentation entrante. Dans le même temps, il aide l’appareil qui le passe à travers le fusible aussi efficacement que possible.

Ce faisant, il est possible que des fonctionnalités supplémentaires soient intégrées au produit pour fournir des fonctionnalités supplémentaires bénéfiques pour l’OEM ou pour l’utilisateur final de l’assemblage.

Quelques composants communs des accessoires Fuse peuvent être définis comme suit:

    • Les terminaux sont responsables à la fois d’accepter le courant du circuit dans l’accessoire de fusible et de le remettre au circuit.
    • Les contacts sont responsables de s’engager avec le fusible pour acheminer le courant vers et depuis le fusible, souvent sous la forme d’un clip ou d’un oeillet.
    • Des composants supplémentaires peuvent être trouvés dans divers supports de fusible, mais ils dépendent du type de produit.

Quels types de porte-fusible sont disponibles pour mon fusible?

Qu’ils soient munis ou non d’un couvercle de protection, les porte-fusible GRL sont divisés en trois catégories en fonction du nombre de phases et de la méthode de fixation du fusible.

Ces cartouche Fuse Holder ​

Phrases 1P / 2P / 3P
Méthode de fixation des fusibles Douille à fusibles de cartouche / porte-boîte à fusibles
Protection Avec dispositif de protection tactile

N pôle avec capacité de rupture sans dispositif de protection tactile.

Les principaux paramètres actuels de notre fusible sont:

  • Porte-fusible de 160 ampères
  • Porte-fusible de 250 ampères
  • Porte-fusible de 400 ampères
  • Porte-fusible de 630 ampères

Quelles sont les normes qui régissent le porte-fusible de cartouche?

Ul et IEC sont les deux normes primaires qui régissent les porteurs de fusible. Pour les porte-fusible électroniques, ul n’offre que la reconnaissance ul. Des instances dirigeantes tierces, telles que VDE ou SEMKO, peuvent certifier les porteurs de fusible selon la norme CEI.

Selon si l’assemblage final poursuit une certification de troisième partie, comme ul ou VDE, un porte-boîte à fusibles évalué et certifié selon l’une ou l’autre de ces normes peut aider à soutenir la certification de l’assemblage final.; cependant, les certifications de troisième partie peuvent ne pas être requises.

Alors que GRL fait des affaires dans le monde entier, nous nous engageons à améliorer nos produits pour répondre aux mandats environnementaux mondiaux des gouvernements en vigueur. GRL s’est engagé à éliminer les matières dangereuses dans nos produits, peu importe l’application ou le marché. Nous avons lancé un examen complet des produits de la série NT afin de remplacer des matériaux non dangereux dans leur construction dans la mesure du possible.

La plupart des cartouche fusible de GRL sont conformes à la norme RoHS. Nous offrons un outil pour le statut de conformité RoHS et les certificats. Certains détenteurs de boîtes à fusibles hérités peuvent ne pas être répertoriés comme conformes RoHS dans l’outil et, à ce titre, vous pouvez nous contacter pour plus d’informations.

Comment installer le porte-fusible de cartouche sur le fil d’alimentation?

  • Coupez le courant en premier
  • Sélectionnez ensuite le support de fusible approprié en fonction de la tension d’alimentation
  • Connectez correctement la ligne au terminal du support de boîte à fusibles
  • Ensuite, fixez le support de fusible dans la ligne électrique
  • Assurez-vous de reconnecter l’alimentation après l’installation

Si vous avez des questions, s’il vous plaîtContacter l’équipe GRLImmédiatement et nous vous rappellerons dans les 24 heures.

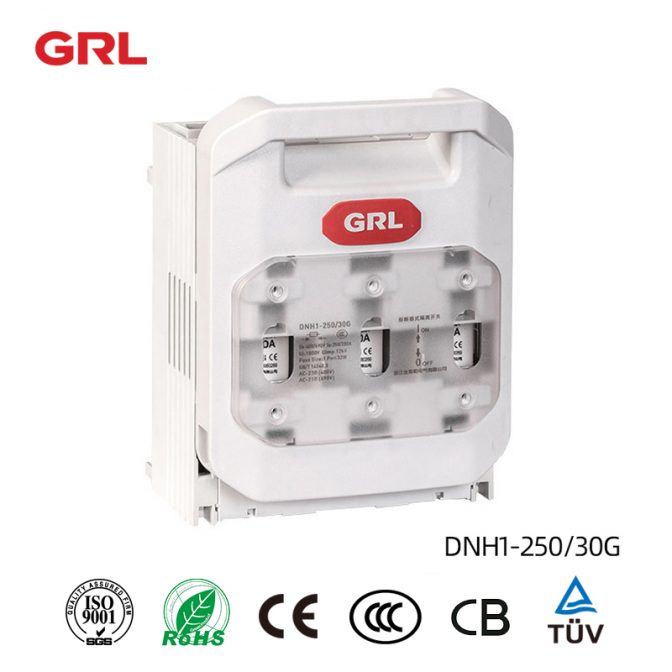

Fuse Switch Disconnecteur,DNH1

250 Amp Déconnecteur 3 phase

Quelle est la fonction du disconnecteur du commutateur Fuse?

Le disconnecteur du commutateur Fuse est un dispositif qui est utilisé pour faire le circuit, transporter le courant nominal, et briser le circuit. ���lorsque le courant dépasse le courant nominal ou le courant court se produit, le lien de fusible se rompt immédiatement, de cette façon, le commutateur Fuse protège les composants de travail.

Normalement, la tension nominale du commutateur de fusible est AC415V / 690V, ���ampère jusqu’à 630A.

Quelles sont les tailles du disconnecteur de commutateur Fuse?

Fuse commutateur disconnecteur il y a le type horizontal et le type vertical. Nous avons nommé interrupteur à fusible de type horizontal comme fuse-interrupteur -disconnecteur directement.

Il y a un interrupteur à fusible de taille 00 160A, un interrupteur à fusible de taille 1 250A, un interrupteur à fusibles de taille 2 400A et un interrupteur à fusibles de taille 3 630A.

250A disconnecteur de commutateur à fusible à 3 phases est l’une des tailles les plus populaires largement appliquée dans divers panneaux de distribution basse tension et panneaux de condensateur.

250A disjoncteur phase Fuse commutateur disconnecteur Pramaters.

No. description de l’ordre

Description de la structure Fusible approprié Installation Type no. Ordre n ° 1.
Système sortant 1 Pendaison DNH1-250 / 31G DN31131
Système sortant supérieur, 1set 1NO + 1NCauxillary contact 1 Pendaison DNH1-250 / 31G DN31141
Top system2sets sortants 1NO + 1NCauxiliary DNH1-250 / 31Gcontact 1 Pendaison DNH1-250 / 31G DN31151
Système de sortie par le bas 1 Pendaison DNH1-250 / 31G DN31161
Système de sortie par le bas, 1set 1NO + 1NC.auxiliarv contact 1 Pendaison DNH1-250 / 31G DN31171
Système de sortie par le bas, 2sets 1NO + 1NC, contact auxiliaire 1 Pendaison DNH1-250 / 31G DN31181

Paramètre

Avec fusible Valeur nominale de la valeur opérationnelle UE V AC380 AC660
Courant opérationnel évalué Le A 250 200
Courant thermique conventionnel Eth A 250 200
Courant nominal de court-circuit conditionnel Ka 100 50.
Tension d’isolation nominale UI V 800
L’impulsion nominale résiste à la voitage Uimp Kv 8
Catégorie d’utilisation AC-23B
AC-22B
AC-21B
AC-20B
Temps d’endurance électrique Temps 200

Quelle est la différence entre l’interrupteur à fusible de type Busbar et le commutateur à fusible de type monté fixe?

Dernier commutateur de fusible de conception GRL DNH1, chaque taille a à la fois le type monté sur busbar et le type monté fixe. Prenez le commutateur à fusible 250A comme exemple. Modèle de type monté sur Busbar no. Est DNH1-250 / 31G, et fixe modèle de type monté no. Est DNH1-250 / 30G.

Par rapport à l’interrupteur de type fixe, commutateur de type Busbar, il y a une carte d’installation dans le commutateur arrière. Il est spécial pour l’installation, pas besoin de percer des trous d’installation sur la barre de bus, il suffit d’accrocher l’interrupteur sur la barre de bus et l’arrière arrière qui est suffisant. Lors de l’installation de l’interrupteur de type fixe, nous devrions percer des trous sur la barre de bus à l’avance, puis utiliser Bolt Fix l’interrupteur sur la barre de bus.

L’installation de l’interrupteur Fuse de type Bubar est plus pratique.

Cliquez pour voir le LRGDNH7-160Produit & gt; & gt;

Proposez-vous des solutions de commutateur de fusible de système de busbar 250A?

GRL n’est pas seulement un fabricant d’interrupteurs de fusibles et de liaisons de fusibles, nous avons également fourni diverses solutions de système de busbar à interrupteur à fusible.
