DNS–M1L série Ar Fuse Links pour la protection des équipements semi-conducteurs

Profil du produit

DNS–M1L ArFusibleLink pour la protection des équipements semi-conducteurs, adapté au système DC, avec une tension nominale de 800V et un courant nominal de 35a ~ 800a, est utilisé pour la protection en court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements. Tous les indices de performance du produit sont conformes à GB / t 13539.4 / IEC 60269-4.

DNT –J1J série Ar liens à fusibles pour la protection des équipements semi-conducteurs

Profil du produit

DNT –J1J série Ar liens fusibles pour la protection des équipements semi-conducteurs sont adaptés aux systèmes AC, avec une tension nominale de 690V et un courant nominal de 100A ~ 1600A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

DNT –O1J série Ar maillons à fusibles pour la protection des équipements semi-conducteurs

Profil du produit

DNT –O1J série Ar FuseLes liaisons pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 1000V et un courant nominal de 160A ~ 1500A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.

Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

DNT –R1J série Ar maillons à fusibles pour la protection des équipements semi-conducteurs

Profil du produit

DNT–R1JLes liaisons de fusible de série Ar pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 1300V et un courant nominal de 160A ~ 1250A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.

Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

DNT –J1L série Ar Fuse Links pour la protection des équipements semi-conducteurs

Profil du produit

DNT–J1L série Ar FuseLes liens pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 690V et un courant nominal de 100A ~ 1600A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.

Tous les indices de performance du produit sont conformes à GB / T 13539.4 / IEC 60269-4

DNT –O1L série Ar Fuse Links pour la protection des équipements semi-conducteurs

Profil du produit

DNT–O1L série Ar FuseLes liaisons pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 1000V et un courant nominal de 160A ~ 1500A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.

Tous les indices de performance du produit sont conformes à GB / T 13539.4 / IEC 60269-4

Liaisons à fusibles de la série DNT –R1L pour la protection des équipements semi-conducteurs

Profil du produit

Les liaisons à fusibles de la série DNT –R1L pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 1300V et un courant nominal de 160A ~ 1250A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

Liaisons à fusibles de la série DNT –J1N pour la protection des équipements semi-conducteurs

Profil du produit

Les liaisons à fusibles de la série DNT –J1N pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 690V et un courant nominal de 100A ~ 1600A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

Liaisons à fusibles de la série DNT –O1N pour la protection des équipements semi-conducteurs

Profil du produit

Les liaisons à fusibles de la série DNT –O1N pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 1000V et un courant nominal de 160A ~ 1500A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

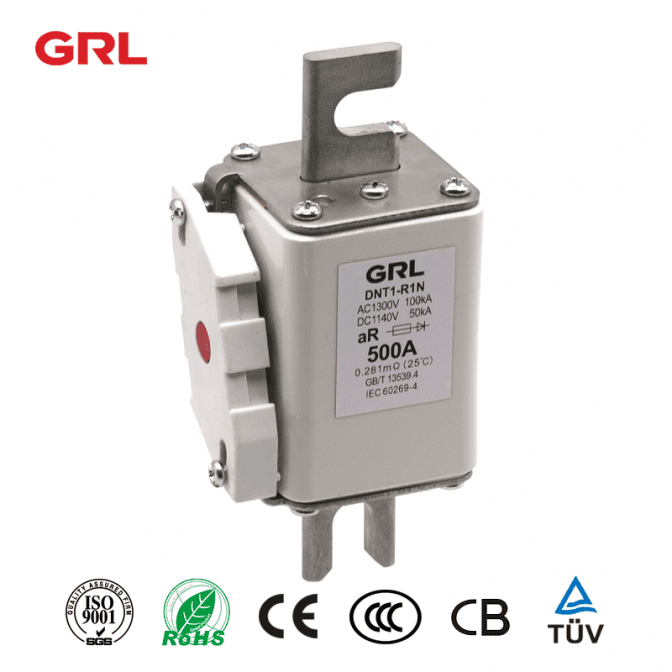

Liaisons à fusibles de la série DNT –R1N pour la protection des équipements semi-conducteurs

Profil du produit

Les liaisons à fusibles de la série DNT –R1N pour la protection des équipements semi-conducteurs conviennent aux systèmes à courant alternatif, avec une tension nominale de 1300V et un courant nominal de 160A ~ 1250A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / † IEC 60269-4.

DNT — série J1R liaisons à fusibles pour la protection des équipements semi-conducteurs

Profil du produit

Les liaisons à fusibles de la série DNT –J1R pour la protection des équipements semi-conducteurs conviennent aux systèmes à courant alternatif, avec une tension nominale de 690V et un courant nominal de 100A ~ 1600A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

Liaisons à fusibles de la série DNT –O1R pour la protection des équipements semi-conducteurs

Profil du produit

Les liaisons à fusibles de la série DNT –O1R pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 1000V et un courant nominal de 160A ~ 1500A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

DNT –R1R maillons à fusibles de la série pour la protection des équipements semi-conducteurs

Profil du produit

Les liaisons à fusibles de la série DNT –R1R pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 1300V et un courant nominal de 160A ~ 1250A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

DNT5-R1J maillons à fusibles pour la protection des équipements semi-conducteurs

Profil du produit

Le lien de fusible DNT5-R1J pour la protection des équipements semi-conducteurs est applicable au système AC. La tension nominale est 1300V et le courant nominal est 1000A ~ 2500A. Il est utilisé pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

Liaisons à fusibles RNT6-O1J pour la protection des équipements semi-conducteurs

Profil du produit

La liaison de fusible RNT6-O1J pour la protection des équipements semi-conducteurs est applicable au système AC. La tension nominale est 1000V et le courant nominal est 1250A ~ 3900A. Il est utilisé pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

Maillons à fusibles de la série NGT pour la protection des équipements semi-conducteurs

Profil du produit

Les liaisons de fusible de la série NGT pour la protection des équipements semi-conducteurs sont applicables aux systèmes CA. Les tensions nominales sont 400V, 690V et 1000V, et le courant nominal est 10A ~ 800A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

Liaisons de fusibles de la série NGTC pour la protection des équipements semi-conducteurs

Profil du produit

Les liaisons de fusible de la série NGTC pour la protection des équipements semi-conducteurs sont applicables aux systèmes CA. Les tensions nominales sont 400V, 690V et 1000V, et le courant nominal est 10A ~ 800A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

Les fusibles peuvent-ils fournir une protection contre les surcharges dans tous les circuits?

Les fusibles sont conçus pour fournir une protection contre les surcharges dans de nombreux types de circuits, mais ils peuvent ne pas convenir à tous les circuits ou applications.

La protection contre les surcharges fait référence à la capacité d’un dispositif de protection, tel qu’un fusible, à interrompre le flux de courant lorsqu’il dépasse un certain niveau prédéterminé pendant une certaine période de temps.aR Fuse

Voici quelques considérations concernant la protection contre les surcharges avec fusibles:

1.Caractéristiques du courant temporel:FusiblesSont évalués avec des caractéristiques temporelles spécifiques, qui définissent leur temps de réponse à des événements surcourants. Les fusibles sont conçus pour fonctionner à l’intérieur d’une courbe de courant spécifique, ce qui indique le temps qu’il faut pour qu’un fusible s’ouvre (c’est-à-dire interrompt le circuit) à différents niveaux de surtension.

Différents types de fusibles peuvent avoir des caractéristiques de courant temporel différentes, et le type de fusible approprié devrait être choisi en fonction des exigences spécifiques du circuit et de l’équipement protégé. Pour certains circuits, les caractéristiques de courant temporel des fusibles peuvent ne pas convenir pour fournir une protection adéquate contre les surcharges.

2.courant d’arrivée: le courant d’arrivée est un courant initial élevé qui circule à travers un circuit lorsque l’équipement électrique est allumé ou sous tension.

Certains appareils électriques, tels que les moteurs, les transformateurs et les condensateurs, peuvent avoir des courants d’afflux élevés qui dépassent le courant de fonctionnement normal du circuit. Les fusibles peuvent avoir besoin d’être sélectionnés ou coordonnés avec soin pour permettre des courants d’afflux sans faux déclenchement en raison d’événements de surtension temporaire.

Sensibilité aux conditions ambiantes: les fusibles peuvent être sensibles aux conditions ambiantes telles que la température et l’humidité, ce qui peut affecter leurs performances. Certains types de fusibles, tels que les fusibles thermiques, peuvent avoir des indices de température ou des limites d’humidité spécifiques qui doivent être pris en compte lors de leur sélection pour la protection contre les surcharges dans certains environnements.

Caractéristiques de charge: le type de charge à protéger peut également avoir une incidence sur l’adéquation des fusibles pour la protection contre les surcharges. Certains types de charges, telles que les charges inductives (par exemple, les moteurs) ou les charges capacitives, peuvent avoir des caractéristiques uniques qui doivent être prises en compte lors du choix des fusibles pour la protection contre les surcharges.

Par exemple, les charges inductives peuvent générer des courants transitoires élevés pendant le démarrage ou l’arrêt du moteur, ce qui peut nécessiter des considérations particulières dans le choix ou la coordination des fusibles.

5.Prévisions de circuit: les exigences spécifiques du circuit protégé, telles que le niveau de tension, les niveaux de courant de défaillance et la coordination du système, doivent être prises en compte lors de la sélection des fusibles pour la protection contre les surcharges.

Une coordination avec d’autres dispositifs de protection, tels que des disjoncteurs ou d’autres fusibles dans le même circuit, peut être nécessaire pour assurer une protection adéquate contre les surcharges et une coordination sélective.

Dans certains cas, d’autres types de dispositifs de protection, tels que les disjoncteurs miniatures (MCB), peuvent être plus appropriés pour fournir une protection contre les surcharges dans certains circuits, en fonction des exigences spécifiques du circuit et de l’équipement protégé.

Les MCB sont conçues pour se déclencher automatiquement lorsqu’un événement de surchauffe se produit, offrant une protection similaire aux fusibles, mais avec des caractéristiques et des caractéristiques différentes. Il est important de consulter un ingénieur ou un électricien qualifié pour déterminer le dispositif de protection le plus approprié pour un circuit particulier en fonction de ses exigences et conditions spécifiques.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

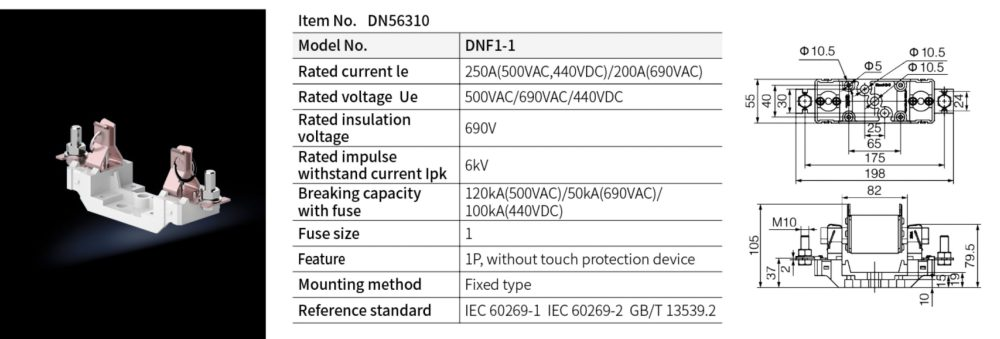

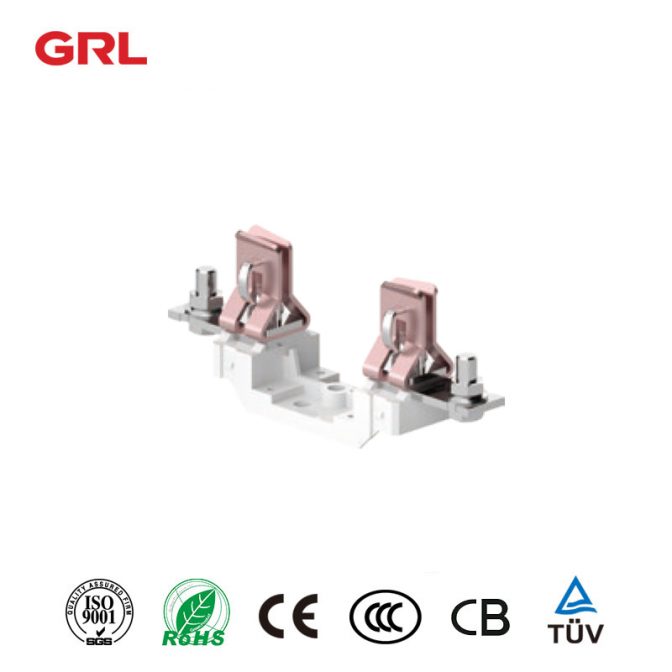

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

Commutateur d'isolation AC

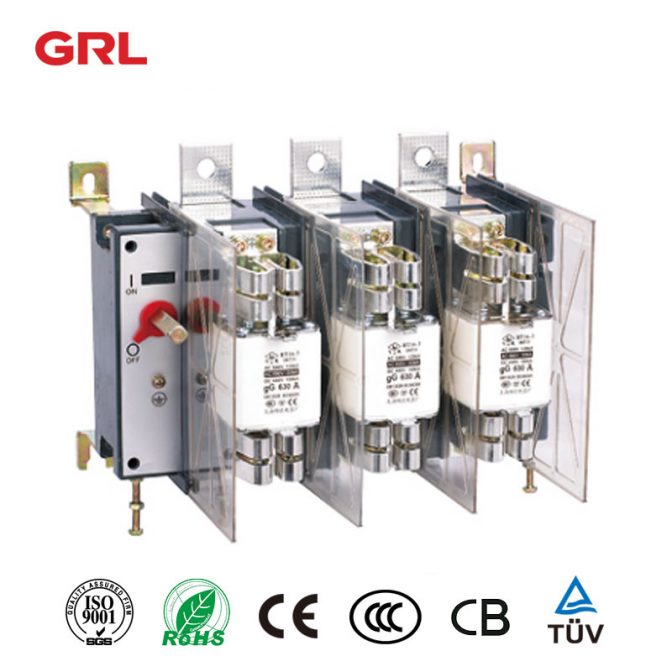

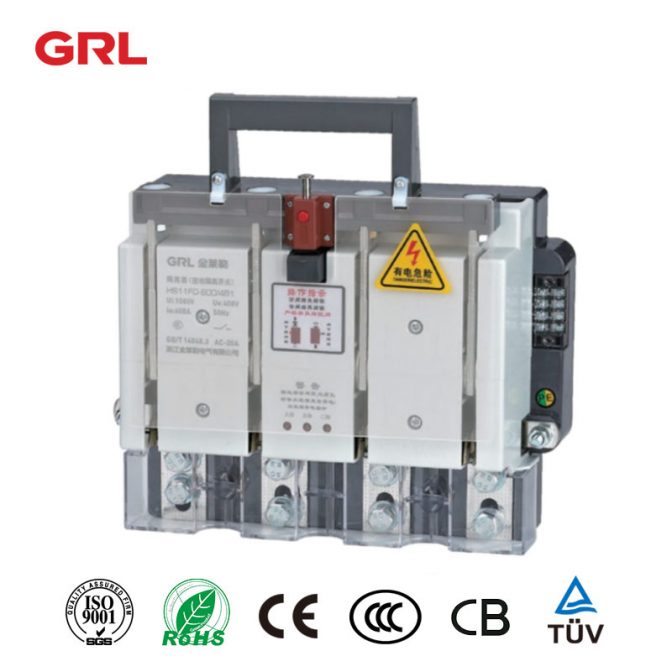

Groupe de fusibles de disjoncteur et disjoncteur de la série HH15 125A – 2500A

2022年8月20日 grl_admin

Série HH15

Groupe de fusibles et déconnecteurs de déconnecteur

Déconnecteur Fuse vue d’ensemble du produit

Les groupes de fusibles et commutateurs de débranchement de la série HH15 (ci-après dénommés commutateurs) comprennent les groupes QSA, QA et QP, qui s’appliquent principalement aux circuits de distribution et aux circuits moteurs à courant de court-circuit élevé, étant donné que le commutateur principal ou le commutateur principal fonctionne rarement à la main. Les interrupteurs de la série QSA peuvent être utilisés pour la protection contre les courts-circuits.

Le commutateur est conforme aux normes GB / T 14048.3 et IEC60947-3 et est largement utilisé dans les ensembles complets à basse tension de type tiroir supérieur.

Déconnecteur fusionne les conditions normales de travail et d’installation

La température de l’air ambiant ne doit pas être supérieure à + 40 ℃, pas inférieure à -5 ℃, et la température moyenne dans les 24 heures ne doit pas dépasser + 35 ℃.

L’altitude du site d’installation ne doit pas dépasser 2000m.

Lorsque la température de l’air ambiant est de + 40 ℃, l’humidité relative ne doit pas dépasser 50%. à une température plus basse, une humidité relative plus élevée est autorisée, par exemple, 90% à 20 ℃. Des mesures spéciales doivent être prises en cas de condensation occasionnelle par un changement de température.

Le niveau de pollution du milieu environnant est de 3 pôles.

L’interrupteur doit être installé dans un endroit où il n’y a pas de secousses importantes, de vibrations de choc et d’invasion par la pluie et la neige. Dans le même temps, le site d’installation doit être exempt de milieux explosifs dangereux, et les milieux doivent être exempts de gaz et de poussières suffisants pour corroder le métal et endommager l’isolation.

Caractéristiques structurelles

Le commutateur adopte le mode de fonctionnement de rotation avant, qui est composé de mécanisme de fonctionnement, système de contact, poignée, etc.

Le commutateur adopte une structure entièrement fermée et est actionné par stockage d’énergie à ressort. La vitesse de fermeture et de rupture de l’interrupteur est indépendante de la vitesse d’action de l’opérateur, de manière à assurer la sécurité des opérateurs et des équipements.

Le Switch est un système de contact avec des performances uniques. Le système de contact mobile est directement formé à partir d’une barre de cuivre rouge. La pièce de contact mobile est de structure de pont et a une fonction de réglage automatique, de sorte qu’il peut assurer efficacement le contact avec la ligne lorsqu’il est connecté avec le contact statique, assurant ainsi la stabilité de l’augmentation de la température du produit.

La poignée de commande peut être installée sur la porte de l’armoire d’interrupteur. Lorsque la porte de l’armoire est fermée, la poignée s’adapte au levier de commande de l’interrupteur. Lorsque l’interrupteur est en position fermée, la poignée est verrouillée avec la porte de l’armoire pour empêcher l’ouverture de la porte de l’armoire.

L’interrupteur est également équipé d’un arbre d’extension, et la longueur spéciale peut être personnalisée séparément.

Lire la suiteQu’est-ce que l’isolateur SwitchC’est ça.

Détonateur Fuse principaux paramètres techniques

HH15 (QSA) — / —

Spécifications		QSA- 125	QSA- 160	QSA- 250	QSA- 400	QSA- 630 à 630	QSA- 800	QSA- 1000	QSA- 1250
Nombre de pôles principaux		3,3N, 4	3,3N, 4	3,3N, 4	3,3N, 4	3,3N, 4	3,3N, 4	3,3N, 4	3,3N, 4
Tension d’isolation nominale Ui	V	1000	1000	1000	1000	1000	1000	1000	1000
Résistance de l’impulsion nominale à la tension Uimp	Kv	12	12	12	12	12	12	12	12
Tension de service nominale UE	V	415 / 690V	415 / 690V	415 / 690V	415 / 690V	415 / 690V	415 / 690V	415 / 690V	415 / 690V
Courant de chauffage convenu	A	125	160	250	400	630 à 630	800	1000	1250
Courant de travail nominal	A	125Taux d’intérêt / 100%	160Taux d’intérêt / 100%	250Frais de voyage et de séjour	400(en milliers de dollars des États-Unis)	630 à 630Taux d’intérêt	800Taux d’intérêt	1000Taux d’intérêt	1250(en milliers de dollars des États-Unis)
Courant nominal limitant le court-circuit	Ka	100 / 50	100 / 50	100 / 50	100 / 50	100 / 50	100 / 50	100 / 50	100 / 50
Durée de vie mécanique	Temps	15000	12000	12000	12000	3 000	3 000	1000	1000
Durée de vie électrique	Temps	1000	300	300	300	200	150	100	100
Taille des fusibles	(en dollars des États-Unis)	00	00	1	2	3	3	RSO (RS3) -1250	(4)
Couple de fonctionnement	Non, pas du tout.	7.5 à 7.5	16	16	16	30.	30.	38	38
Courant de chauffage convenu de contact auxiliaire(en dollars des États-Unis)ITH 400V, AC-15A		(4)	(4)	(4)	(4)	(4)	(4)	(4)	(4)

HH15 (QA) — / —

Spécifications		QSA- 125	QSA- 160	QSA- 200	QSA- 400	QSA- 630 à 630	QSA- 1000	QSA- 1250	QSA- 1600
Nombre de pôles principaux		3,3N, 4	3,3N, 4	3,3N, 4	3,3N, 4	3,3N, 4	3,3N, 4	3,3N, 4	3,3N, 4
Tension d’isolation nominale ui	V	1000	1000	1000	1000	1000	1000	1000	1000
Résistance de l’impulsion nominale à la tension Uimp	Kv	12	12	12	12	12	12	12	12
Tension de service nominale UE	V	415 / 690V	415 / 690V	415 / 690V	415 / 690V	415 / 690V	415 / 690V	415 / 690V	415 / 690V
Courant de chauffage convenu	A	125	160	200	400	630 à 630	1000	1250	1600
Courant de travail nominal: AC-23B	A	12	160	2Tarif de préférence applicable TÉU, TPAC	400	630 /(4)00	1000 / 630	1250 / 1000	1600 / /1000
Durée nominale courte durée de résistance au courant ICW	Ka / 1	(5)	(5)	(5)	12.6 et 12.6	12.6 et 12.6	25	50.	50.
Durée de vie mécanique	Temps	15000	1(5)Mille	12000	30.00	3 000	3 000	1000	1000
Durée de vie électrique	Temps	1000	(10)00	(10)00	300	300	150	100	100
Couple de fonctionnement	Non, pas du tout.	7.5 à 7.5	7.5 à 7.5	7.5 à 7.5	16	16	30.	38	38
Courant de chauffage convenu de contact auxiliaireITH 400V, AC-15A		(4)	(4)	(4)	(4)	(4)	(4)	(4)	(4)

HH15 (QP) — / —

Spécifications		QSA- 250	QSA- 400	QSA- 630 à 630	QSA- 1000	QSA- 1250	QSA- 1(6)00	QSA- 2000	QSA- 2500
Nombre de pôles principaux		3,3N, 4	3,3N, 4	3,3N, 4	3,3N, 4	3,3N, 4	3,3N, 4	3,3N, 4	3,3N, 4
Tension d’isolation nominale ui	V	1000	1000	1000	1000	1000	1000	1000	1000
Résistance de l’impulsion nominale à la tension Uimp	Kv	12	12	12	12	12	12	12	12
Tension de service nominale UE	V	415 / 690V	415 / 690V	415 / 690V	415 / 690V	415 / 690V	415 / 690V	415 / 690V	415 / 690V
Courant de chauffage convenu	A	250	400	630 à 630	1000	1250	1600	2000	2500
Courant de travail nominal* 690V:: AC-21B	A	250	400	630 à 630	1000	1250	1600	2000	2500
Courant de travail nominal415V: AC-22B	A	250	400	630 à 630	1000	1250	1600	2000	2500
Durée nominale de courte durée de résistance à l’ICW actuelle	Ka / 1	8	2(5)	2(5)	25	50.	50.	60	60
Durée de vie mécanique	Temps	15000	15000	12000	12Mille	3 000	3 000	500	2000
Durée de vie électrique	Temps	1000	1000	200	150	100	100	100	100
Couple de fonctionnement	Non, pas du tout.	16	16	16	30.	38	38	38	38
Courant de chauffage convenu de contact auxiliaireITH 400V, AC-15A		(4)	(4)	(4)	(4)	(4)	(4)	(4)	(4)

Contour et dimensions d’installation du groupe de fusibles de la série HH15 (QSA)

Dimensions d’installation du fusible de déconnecteur des déconnecteurs de la série HH15 (QA)

Dimensions d’installation des déconnecteurs de la série HH15 (QP)

Taille de l’ouverture du panneau

Instructions de commande

L’unité de commande doit indiquer la forme et les caractéristiques du commutateur, le niveau de tension, le niveau de courant, le nombre de pôles, le mode de fonctionnement et la quantité, etc. pour les commandes spéciales, veuillez consulter notre service technique disconnecteur Fuse Fuse Fuse
Par exemple:
HH15 (QSA) -125 / 3 400V Fusible Current 100A 10 sets
HH15 (QA) -200 / 3 380V 10 ensembles
HH15 (QP) -2000 / 32 380V 10 ensembles

Mise en marche ou arrêt de l’isolateur

Comprendre la fonction de l’interrupteur d’isolement

Des dispositions doivent être prises pour isoler l’alimentation électrique à des fins d’entretien, de réparation ou d’utilisation d’urgence. C’est là que le commutateur d’isolement entre en jeu. Dans cet article, nous examinerons de plus près le but et le fonctionnement des commutateurs de déconnexion.

C’est ça.

Qu’est-ce qu’un interrupteur d’isolement?

L’interrupteur d’isolement, également connu sous le nom de commutateur de déconnexion ou d’isolateur, est une partie importante du circuit électrique. Sa fonction principale est de s’assurer qu’un circuit ou un dispositif est complètement isolé de sa source d’alimentation.

C’est ça.

Comment fonctionne le commutateur d’isolement?

Les interrupteurs isolants fonctionnent en séparant physiquement un circuit de la source d’alimentation. Il fournit essentiellement une rupture dans la continuité électrique, empêchant le flux de courant électrique. Cela garantit qu’aucun courant n’est transféré au circuit ou à l’équipement qui doit être réparé.

C’est ça.

Caractéristiques clés des interrupteurs d’isolement:

(1)Fonctionnement manuel:Les interrupteurs d’isolement sont généralement actionnés manuellement. Cela signifie qu’une personne doit activer manuellement l’interrupteur pour couper le courant.

2.Isolement visible:Le commutateur d’isolement est conçu pour afficher clairement son état. Cela garantit que toute personne à proximité peut facilement déterminer si un circuit est isolé.

3.Mécanisme de blocage:De nombreux commutateurs d’isolement sont équipés d’un mécanisme de blocage. Cela permet au personnel autorisé de verrouiller l’interrupteur en position arrêt, empêchant ainsi la réactivation accidentelle ou non autorisée du circuit.

4.Poteaux multiples:Certains commutateurs de déconnexion ont plusieurs poteaux, ce qui signifie qu’ils peuvent déconnecter plusieurs sources d’alimentation en même temps. Cette caractéristique s’avère particulièrement avantageuse dans les systèmes électriques complexes.

C’est ça.

Scénarios d’application pour isoler le commutateur:

C’est ça.

Les interrupteurs isolants sont largement utilisés dans diverses industries et lieux, notamment:

(1)Installations industrielles:Commutateurs isolantsSont très importants dans les milieux industriels où il y a de grandes machines et des équipements à haute tension.

2.Bâtiments commerciaux:Dans les bâtiments commerciaux, des interrupteurs d’isolement sont utilisés pour isoler l’alimentation à des zones ou à des équipements spécifiques afin d’assurer la sécurité du personnel de maintenance.

3.Milieu résidentiel:Les interrupteurs isolants sont utilisés dans les maisons pour interrompre l’alimentation d’un circuit spécifique pendant les réparations ou les rénovations.

4.Situations d’urgence:En cas d’urgence telle qu’un incendie ou une panne électrique, les interrupteurs d’isolement fournissent un moyen rapide et efficace de couper l’alimentation de la zone touchée.

Dans l’ensemble, les interrupteurs isolants sont des dispositifs de sécurité de base dans le domaine de l’ingénierie électrique. Son objectif principal est d’isoler un circuit ou un équipement de son alimentation électrique pour assurer la sécurité du personnel de maintenance et de l’équipement pendant la maintenance ou les urgences.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirInterrupteur d’isolateurProduit & gt; & gt;

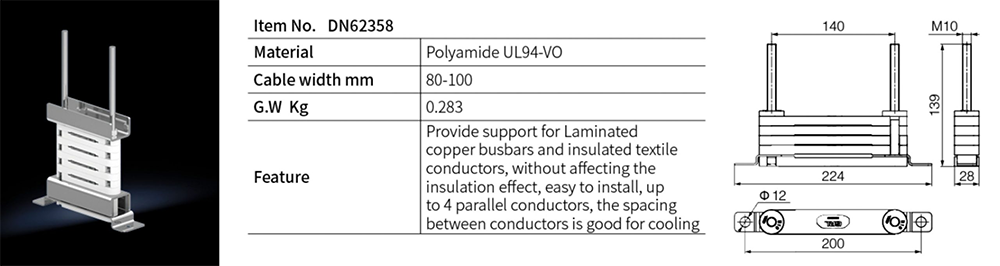

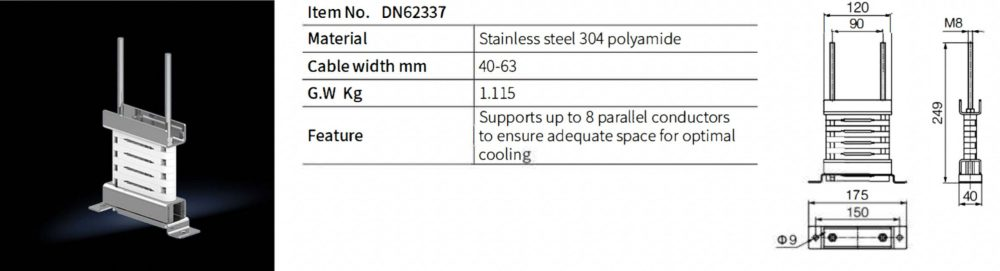

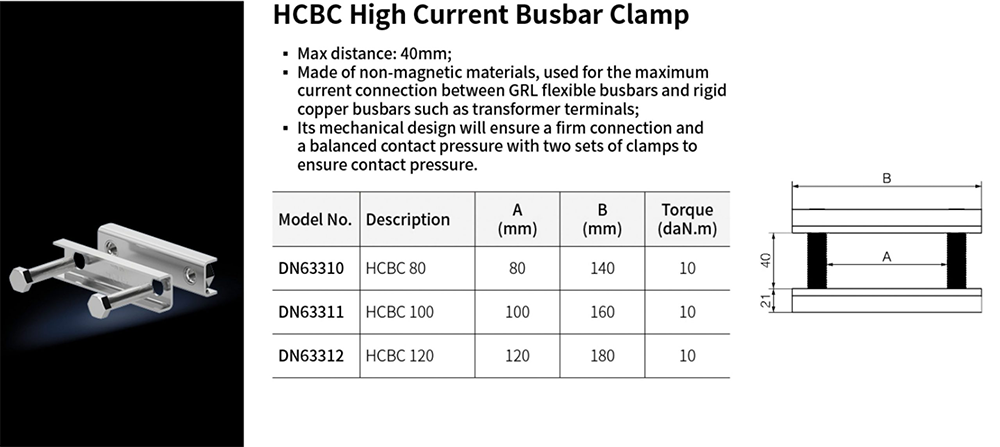

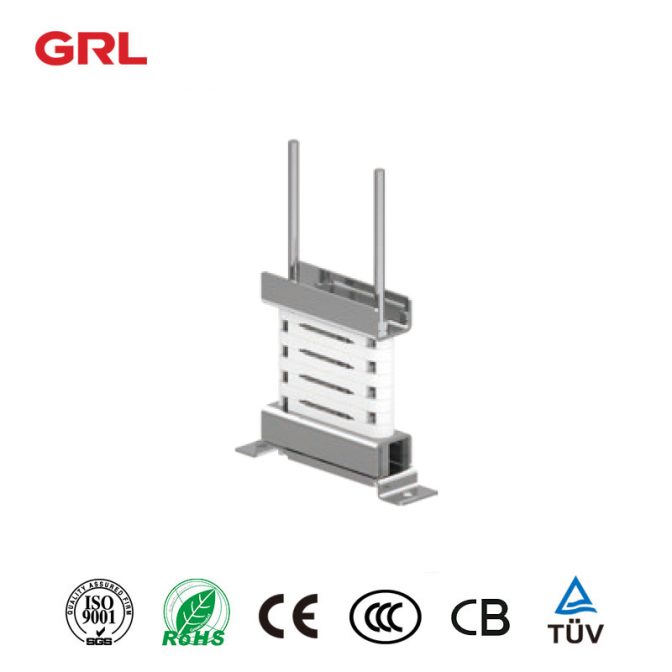

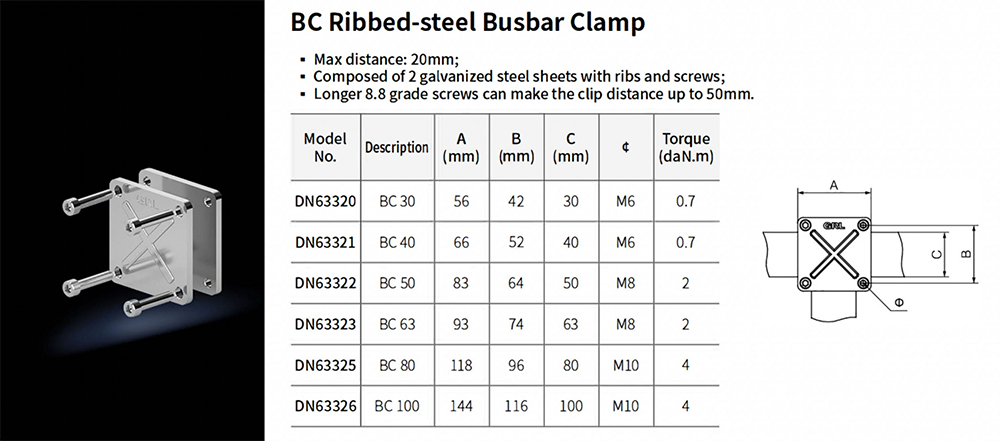

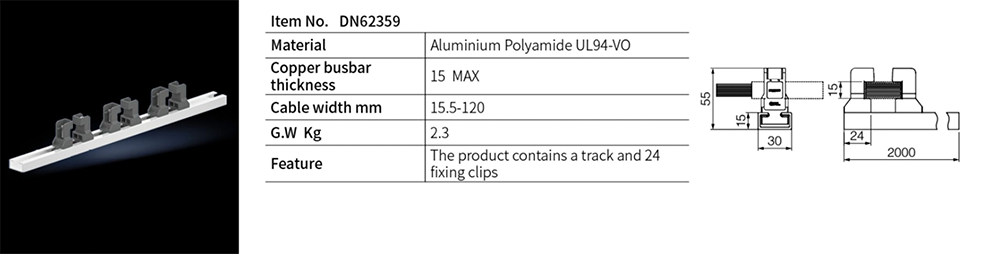

Busbar Clamp,Système de busbar 100 mm

Laminé, barres de bus en cuivre, pince de fixation

2022年8月20日 grl_admin

Les barres de bus laminées sont un excellent choix pour les applications à courant élevé en raison de leur capacité à distribuer l’électricité de manière uniforme. Grâce à leur stratification, plusieurs couches de métal sont étroitement liées les unes aux autres. Cela crée un produit robuste qui peut résister à une utilisation intensive.

Les barres de bus en cuivre sont un excellent choix pour les conducteurs électriques, car elles ont une conductivité élevée. Il en résulte une augmentation de la capacité de charge du courant et une impédance plus faible par rapport aux conducteurs solides.

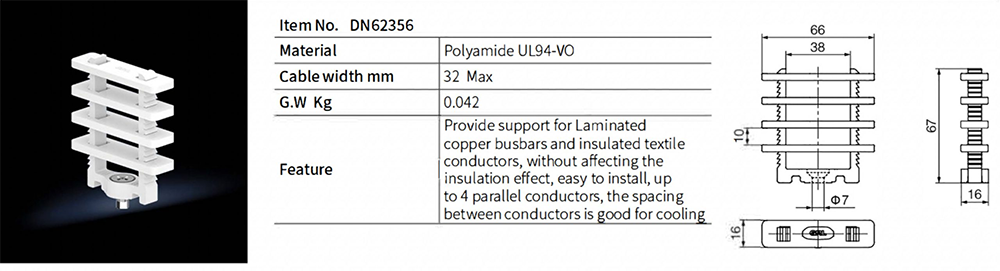

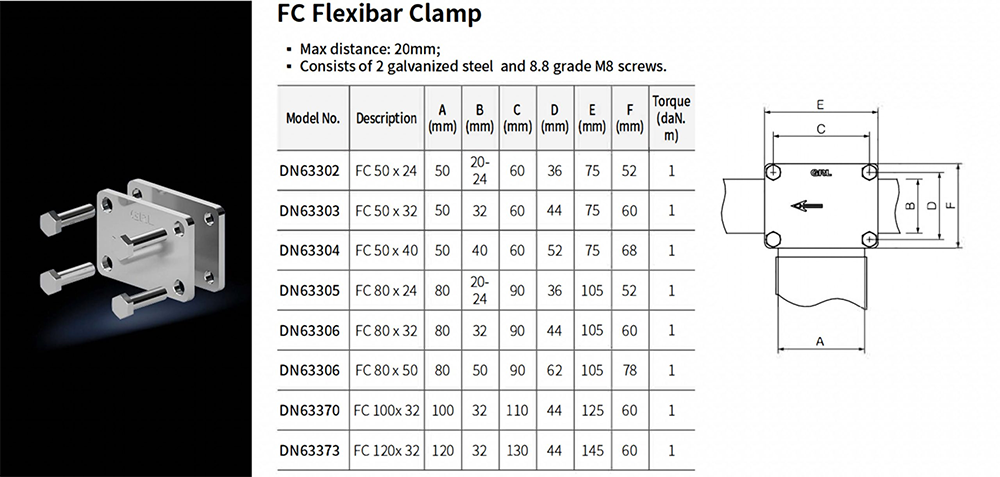

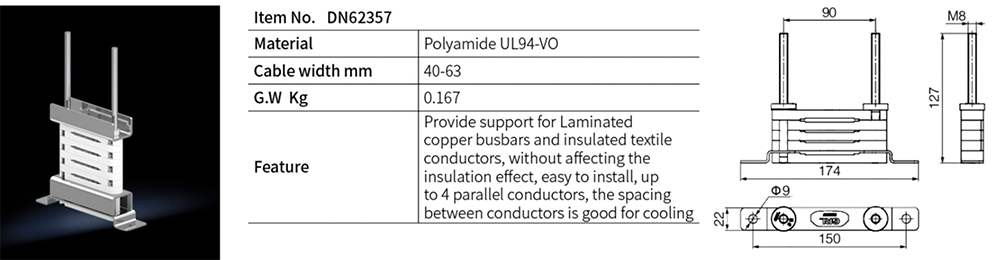

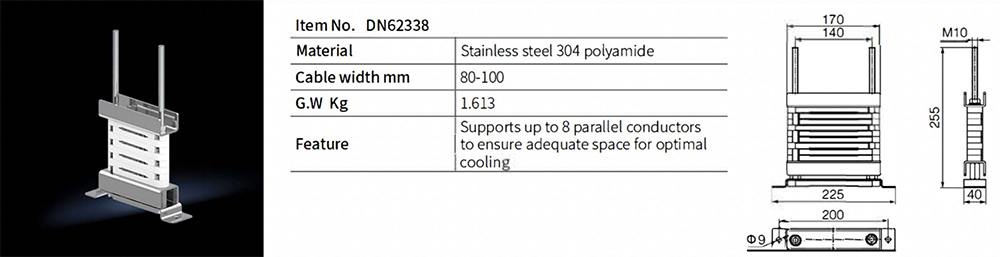

Pince Flexibar FC

Laminés

Busbar en cuivre

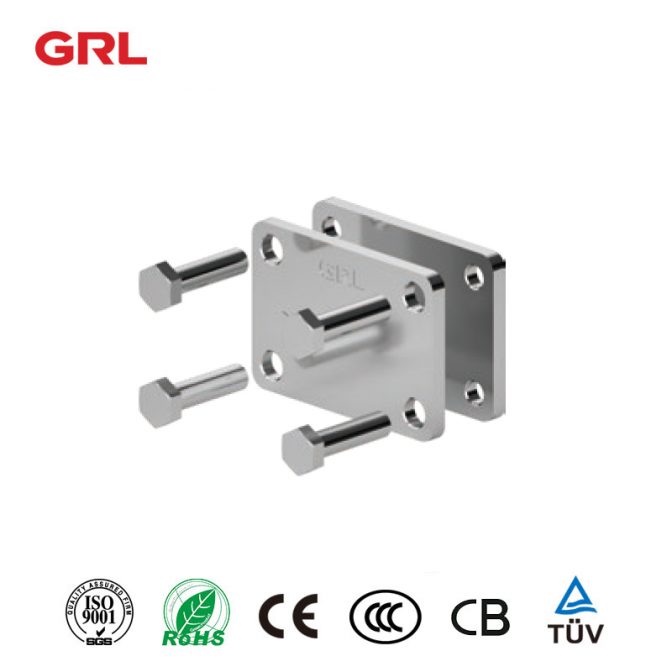

Se compose de 2 vis en acier galvanisé et de 8,8 vis M8

Pinces à busbar en acier ribbed de la Colombie-Britannique

Pince de fixation

Laminés

Busbar en cuivre

Composé de 2 tôles d’acier galvanisées avec des lames et des vis, des vis de qualité 8.8 plus longues peuvent rendre la distance de clip jusqu’à 50 mm

Pince à busbar à courant élevé HCBC

Pince de fixation

Laminés

Busbar en cuivre

Fabriqué en matériaux non magnétiques, utilisé pour la connexion de courant maximal entre les barres de bus flexibles GRL et les barres rigides en cuivre telles que les bornes de transformateur

Les clips de retenue sont utilisés pour connecter des composants électriques aux barres de bus en cuivre. Les barres de bus en cuivre feuilleté et les clips de retenue sont des composants essentiels dans de nombreux systèmes électriques. Cette pince en cuivre feuilleté Busbar est idéale pour connecter des barres de bus en cuivre rigides aux terminaux de transformateur. Ses vis de classe 8.8 M8 en font un choix durable et fiable pour les connexions à courant maximal.

Les pinces de rétention de barres de bus en cuivre feuilleté sont idéales pour les applications où des connexions à courant élevé sont effectuées entre des barres de bus en cuivre rigides telles que les barres flexibles GRL et les terminaux de transformateur.

Système de busbar 60mm,Busbar Clamp

Flexible, Fixation de clip de busbar

2022年8月19日 grl_admin

Le fixateur flexible Busbar est un produit unique. Il fournit une solution pour les ingénieurs électriciens qui souhaitent sécuriser les barres de bus dans une variété d’environnements. Fabriqué en matériau durable et flexible, ce produit peut être facilement dimensionné, ce qui le rend idéal pour une variété d’applications.

En outre, le dispositif de serrage busbar peut être utilisé à la fois dans les environnements intérieurs et extérieurs, ce qui en fait un produit polyvalent pour une variété de projets.

DN62337

Flexible

Fixation du clip de busbar

40 à 63 mm

1,115KG

DN62338

Flexible

Clip de fixation de busbar

80-100mm

1,613KG

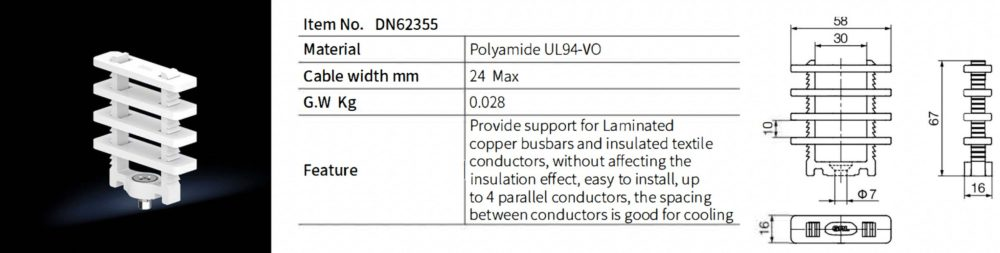

DN62355

Flexible

Clip de fixation de busbar

24 mm Max

0,028KG

DN62356

Flexible

Clip de fixation de busbar

32 mm Max

0,042KG

DN62357

Flexible

Clip de fixation de busbar

40 à 63 mm

0,167KG

DN62358

Flexible

Clip de fixation de busbar

80-100mm

0,283KG

DN62359

Flexible

Clip de fixation de busbar

15,5-120 mm

2,3KG

Les détaillants flexibles sont en acier inoxydable 304 et polyamide, ce qui les rend durables et résistants à l’usure. Bon effet d’admission thermique et installation facile.

De plus, le produit prend en charge jusqu’à 8 conducteurs parallèles, ce qui facilite son installation et permet d’assurer un espacement adéquat pour un refroidissement optimal. Il est adapté pour le système de busbar 60mm. Si vous avez des questions, veuillez nous contacter à Tim @ grlele.com.

Base de fusible,Système de busbar 60mm,Fuse Disconnect Switch

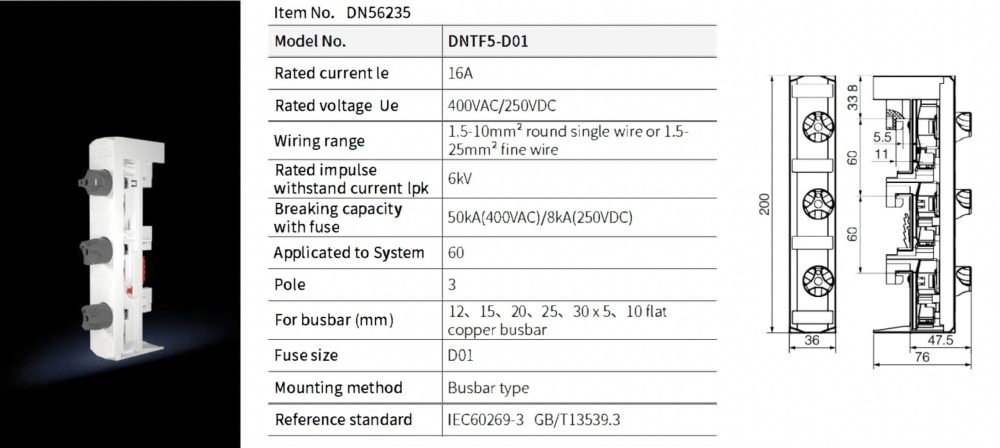

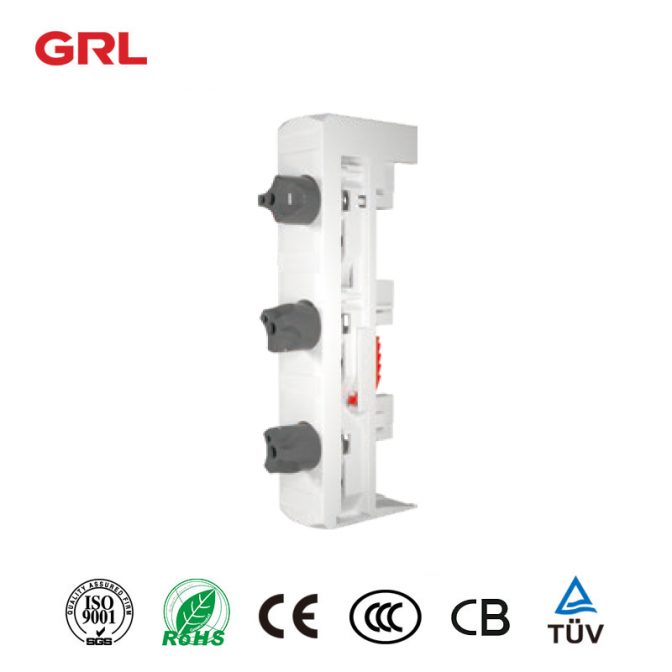

16A – 63A, Base de boîte à fusibles de barre de bus, Type D

2022年8月19日 grl_admin

16A-63A, D-Type Busbar Fuse Block base, est une option fiable et abordable pour ceux qui ont besoin d’un bloc de fusibles busbar. Il est utilisé pour protéger le circuit en cas de surcharge ou de court-circuit.

Cette boîte à fusibles est conçue pour faciliter l’installation et l’entretien. Ce produit est fabriqué à partir de matériaux de haute qualité et est durable. Il est également facile à installer et livré avec tout le matériel nécessaire.

DN56235

Boîte à fusibles Busbar

Type D

Base de fusibles

16A

400VAC / 250VDC

Taille des fusibles D01

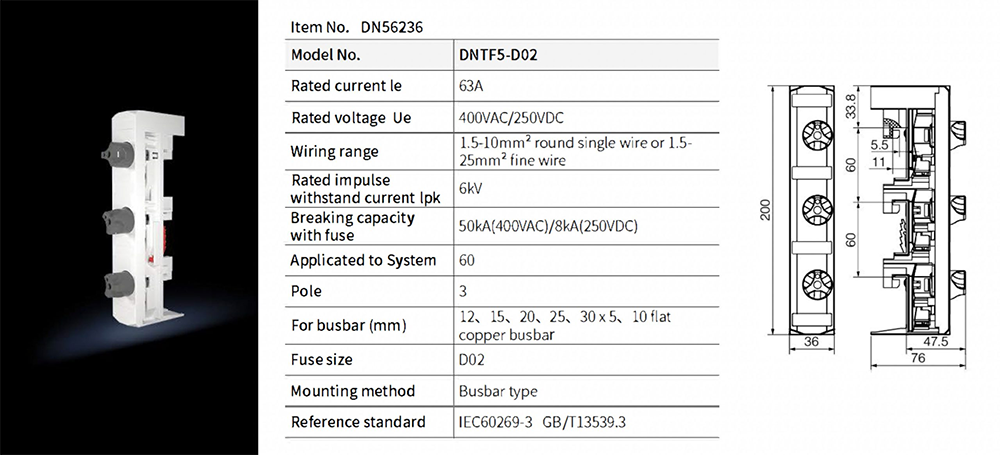

DN56236

Base de fusibles Busbar

Type D

63A 400VAC / 250VDC

Taille des fusibles D02

DN56246

Base de fusibles Busbar

Type D

25A

500VAC / 500VDC

Taille des fusibles D II

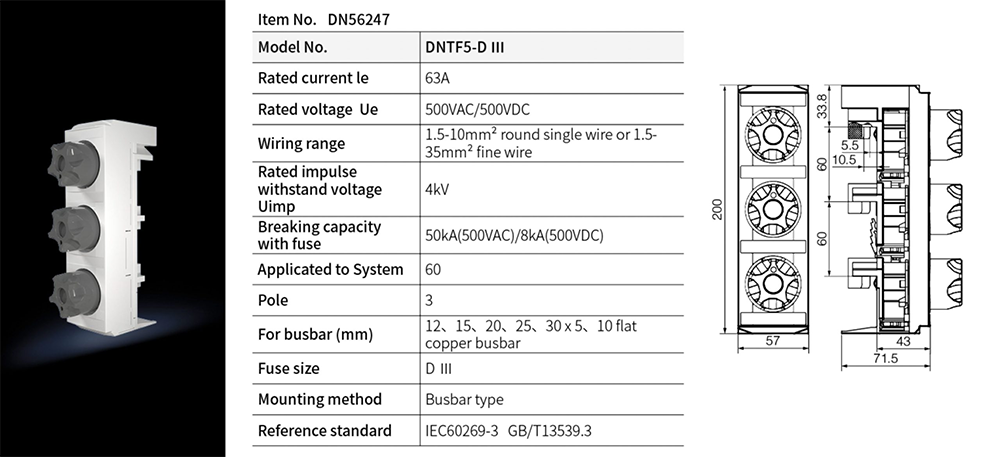

DN56247

Base de fusibles Busbar

Type D

63A

500VAC / 500VDC

Taille des fusibles D III

Cette base de boîte à fusibles 16A-63A est un composant essentiel de tout système 60 busbar. La boîte est fabriquée à partir d’un boîtier en plastique durable et comprend un ensemble de vis et d’écrous pour une installation facile.

Le courant nominal est de 16A, 25A, 63A respectivement, peut résister à un courant impulsif de 6kV, et la capacité de rupture du fusible est de 50KA. Si vous avez des questions sur nos produits, n’hésitez pas à nous contacter à Tim @ grlele.com.

Base de fusible,Base de fusible sans shell

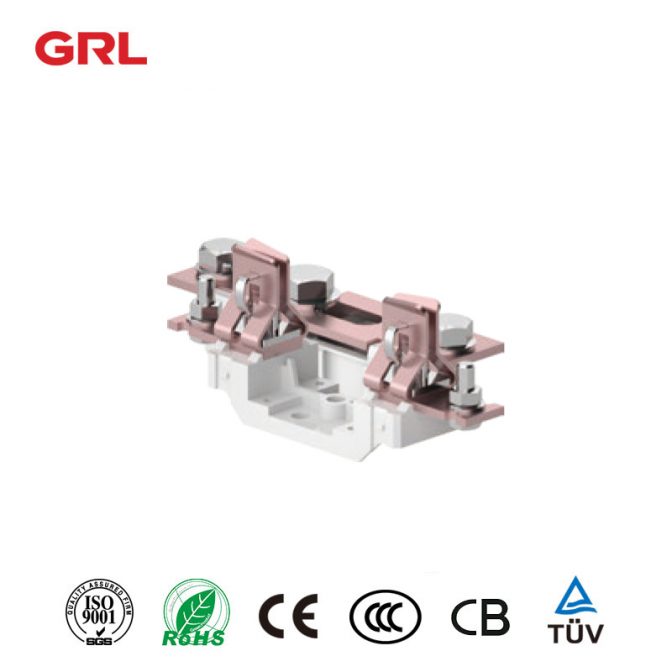

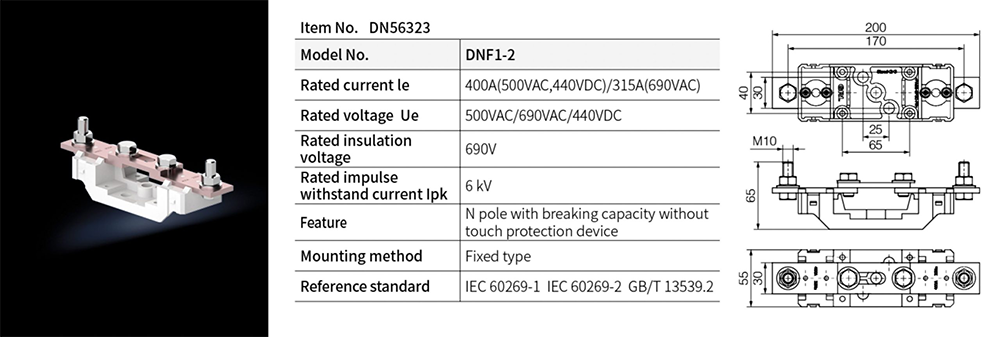

Boîte à fusibles électriques de la série NH 400A (500VAC, 440VDC) / 315A (690VAC)

2022年8月19日 grl_admin

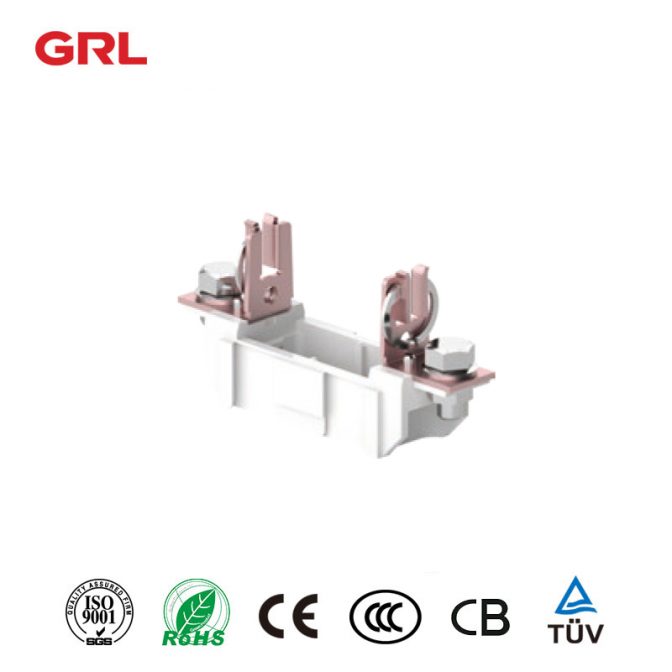

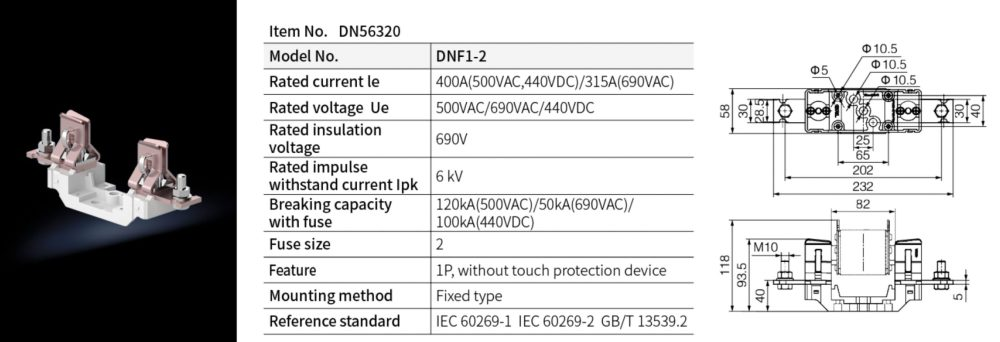

Série NH1 Base de boîte à fusibles électriques 1P sans dispositif de protection tactile

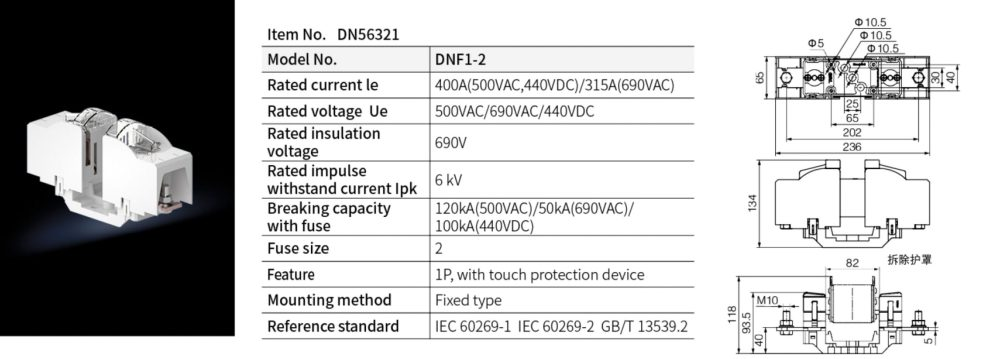

Base de fusible série NH 1 1P avec dispositif de protection tactile

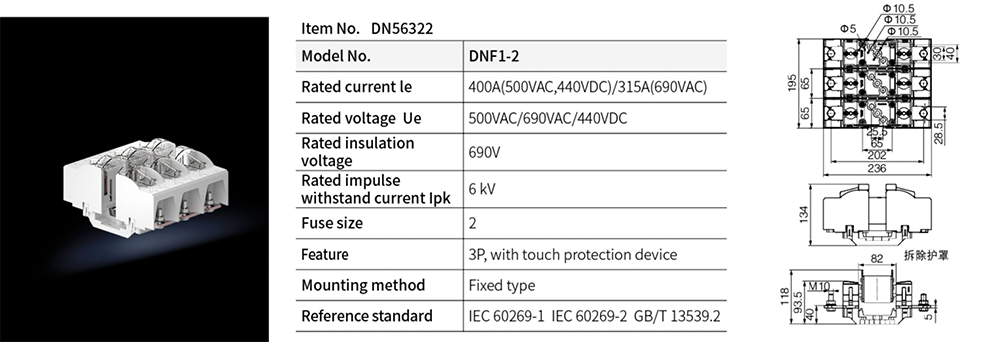

Base de fusible série NH 1 3P avec dispositif de protection tactile

Base de fusible série NH 1 pôle N avec capacité de rupture sans dispositif de protection tactile

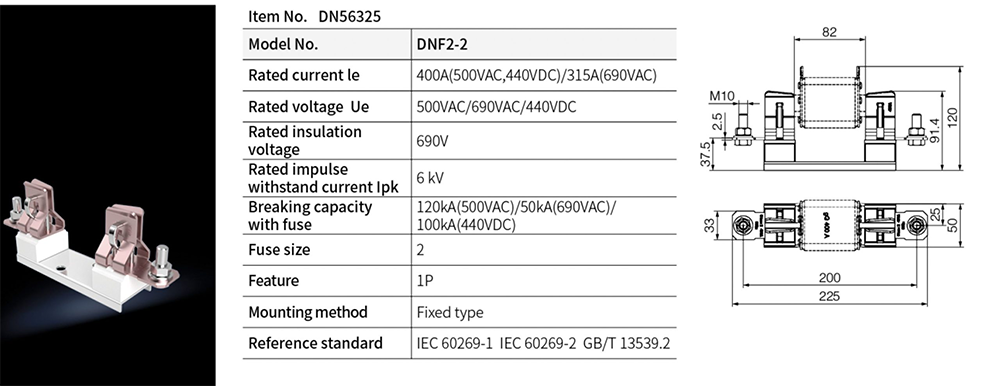

Fuse de base NH 2 série 1P

Base de fusible,Base de fusible sans shell

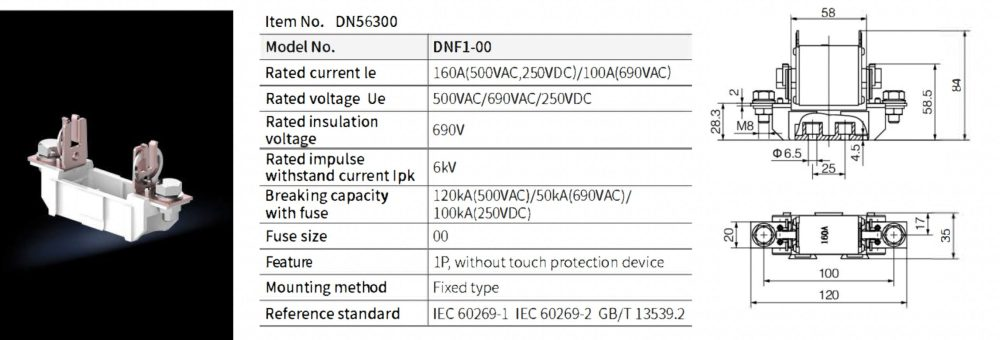

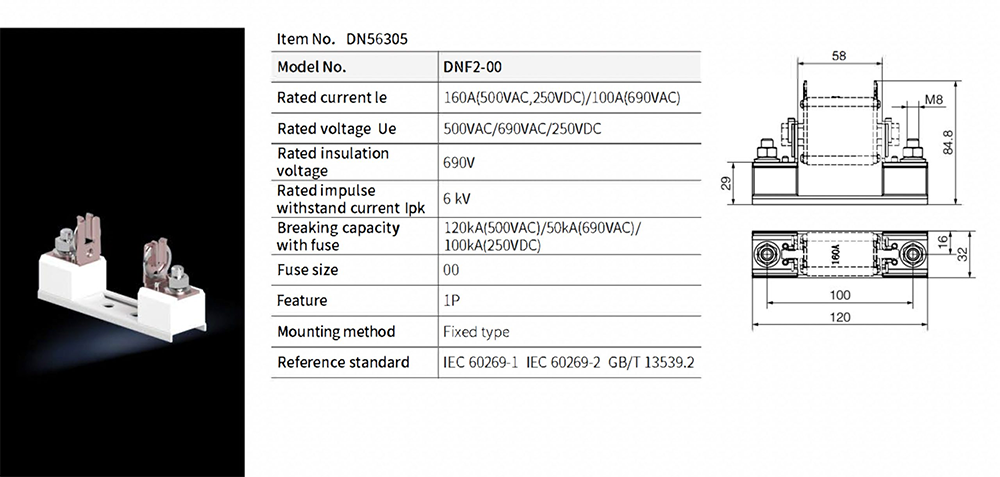

Base de boîte à fusibles AC de la série DNF 160A (500VAC, 250VDC) / 100A (690VAC)

2022年8月19日 grl_admin

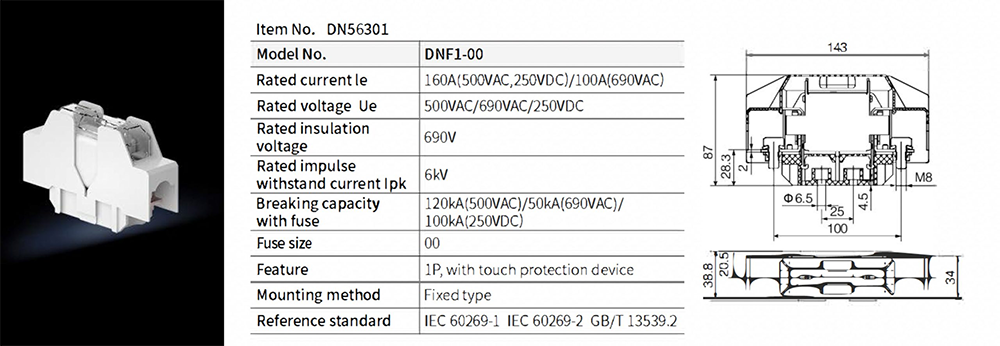

DNF1 série AC Fuse Box Base 1P sans dispositif de protection tactile

Base de fusible série DNF1 1P avec dispositif de protection tactile

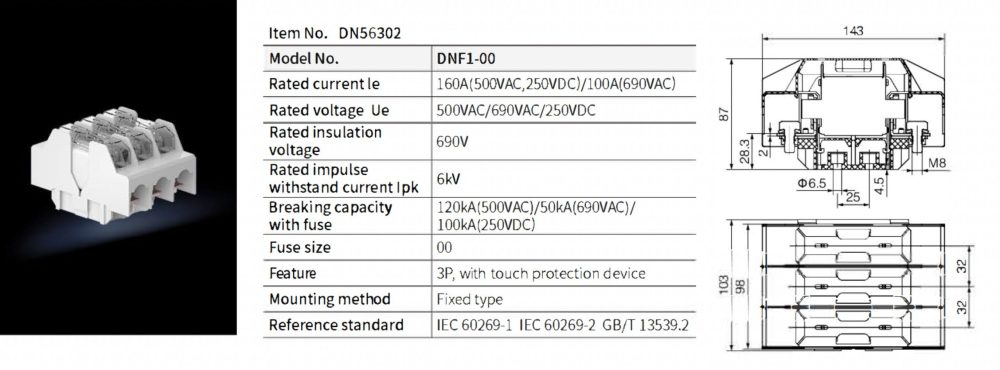

Base de fusible série DNF1 3P avec dispositif de protection tactile

Base de fusible série DNF2 1P

Base de fusible,Base de fusible sans shell

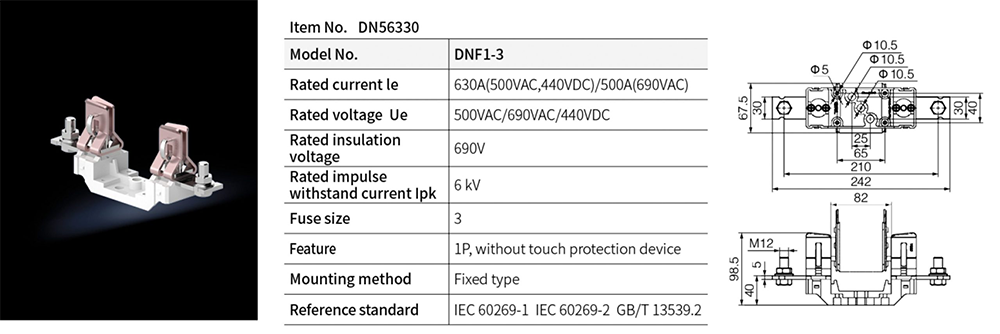

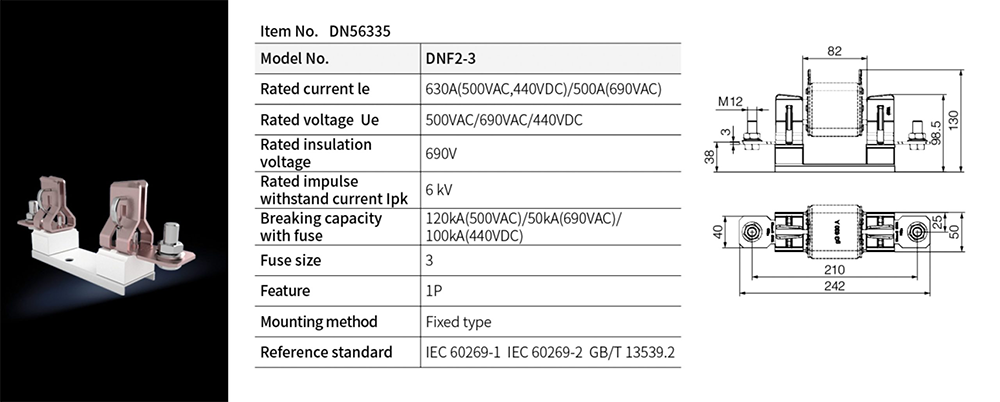

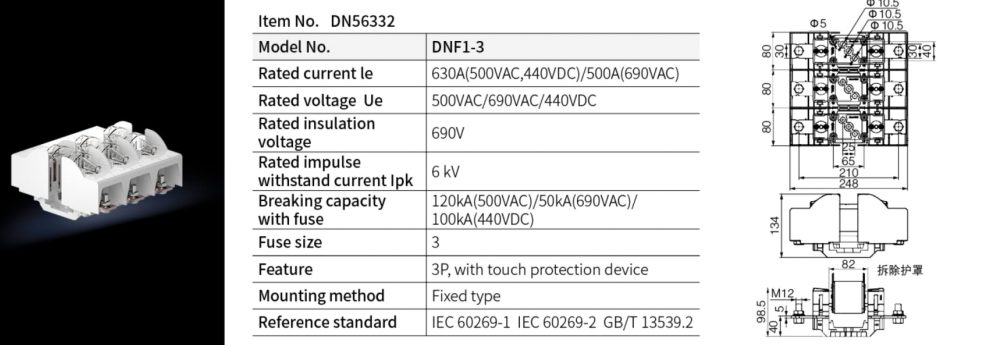

Porteur de fusible NH série 630A (500VAC, 440VDC) / 500A (690VAC)

2022年8月14日 grl_admin

NH Fuse Porteur NH 1 série Fuse Base 1P sans dispositif de protection tactile

Base de fusible série NH 1 1P avec dispositif de protection tactile

Base de fusible série NH 1 3P avec dispositif de protection tactile

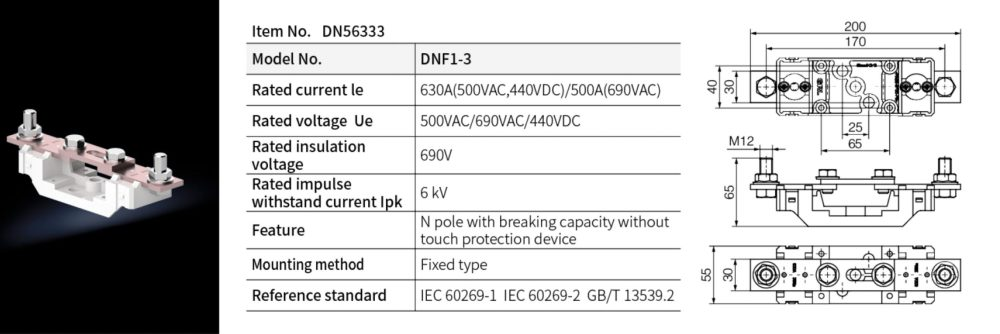

Base de fusible série NH 1 pôle N avec capacité de rupture sans dispositif de protection tactile

Série NH 2 Base de fusible 1P

Base de fusible,Base de fusible sans shell

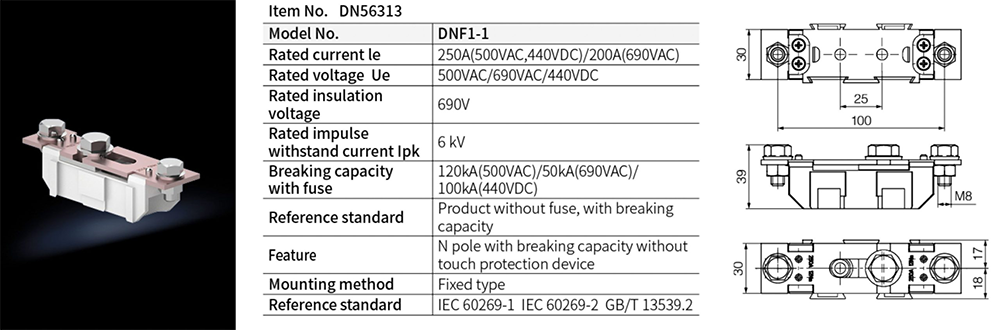

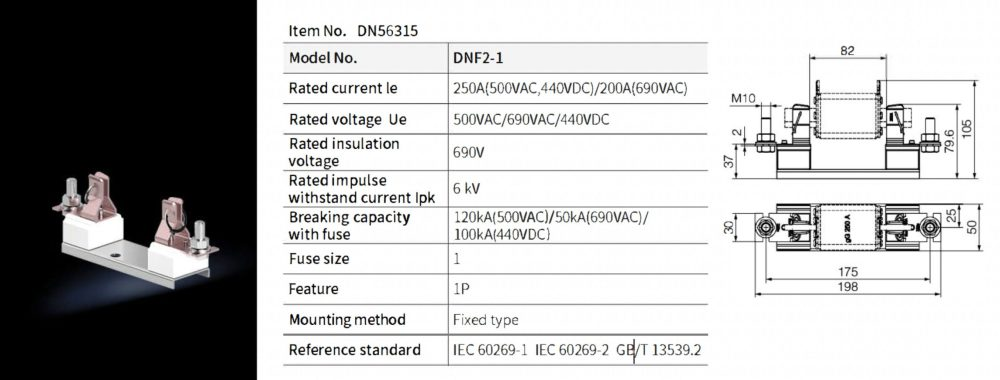

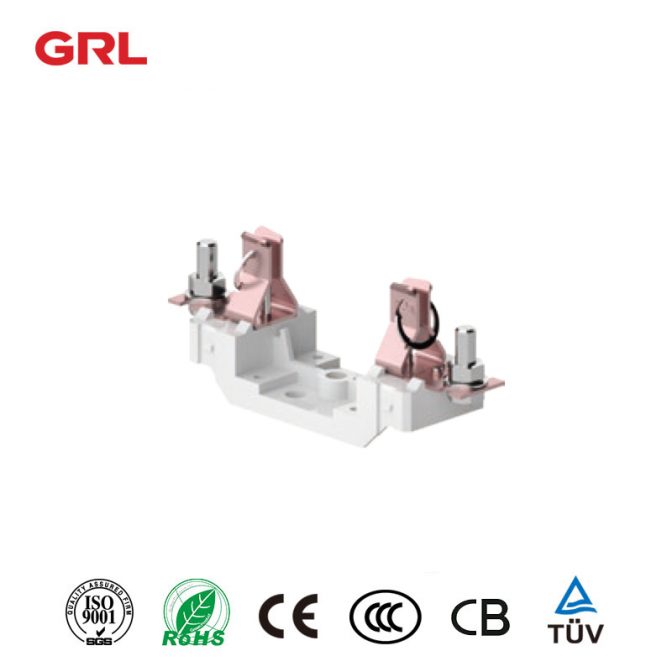

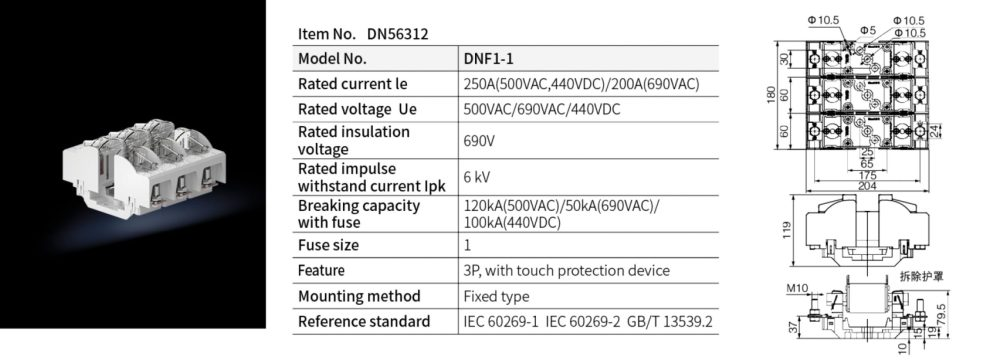

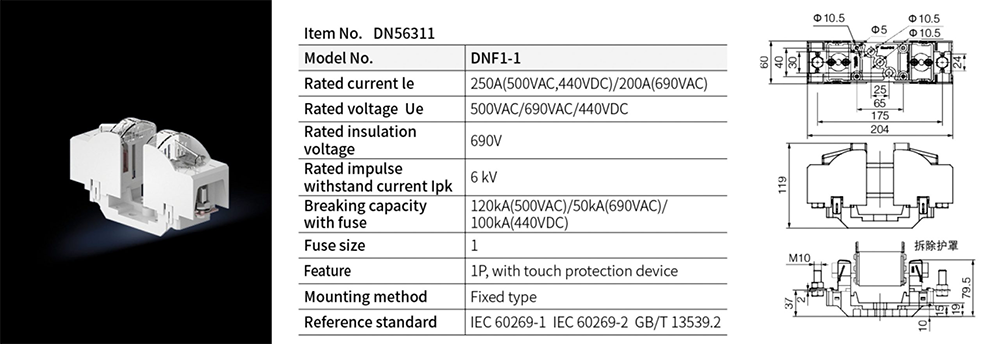

Base de fusible NH série DNF 250A (500VAC, 440VDC) / 200A (690VAC)

2022年8月14日 grl_admin

NH Fuse Base DNF 1 série 1P sans dispositif de protection tactile

Base de fusible DNF 1 série 1P avec dispositif de protection tactile

Fuse Base 3P série DNF 1 avec dispositif de protection tactile

DNF 1 série Fuse Base Produit sans fusible, avec capacité de rupture

DNF 2 Série 1P

Fuse Switch Disconnecteur,Disconnecteur de commutateur de fusible vertical

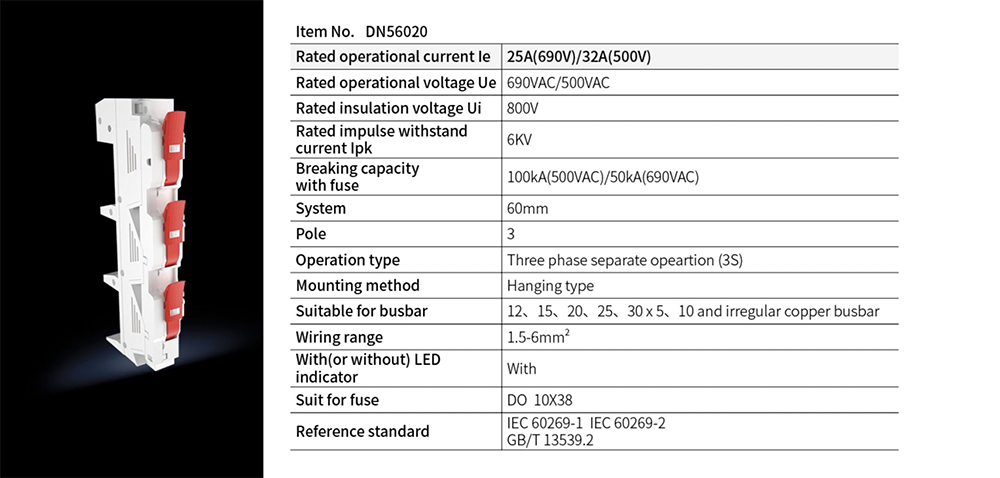

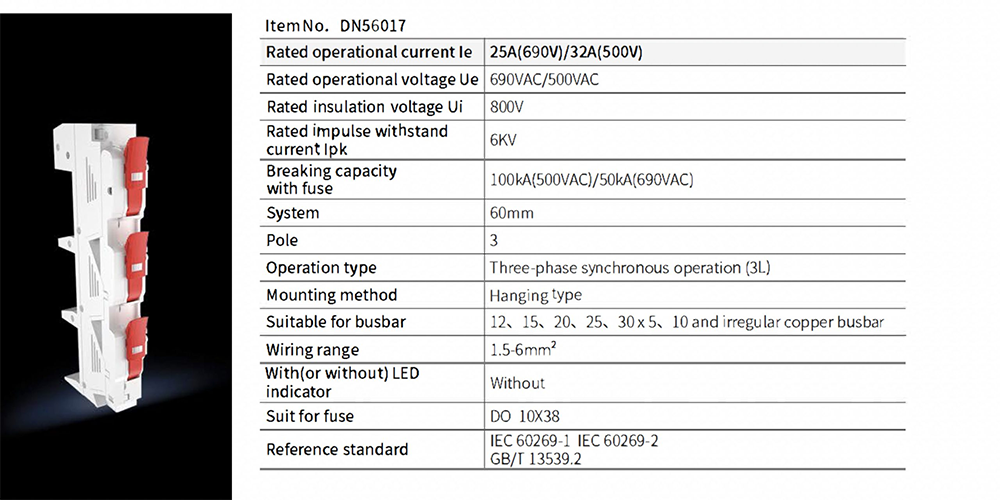

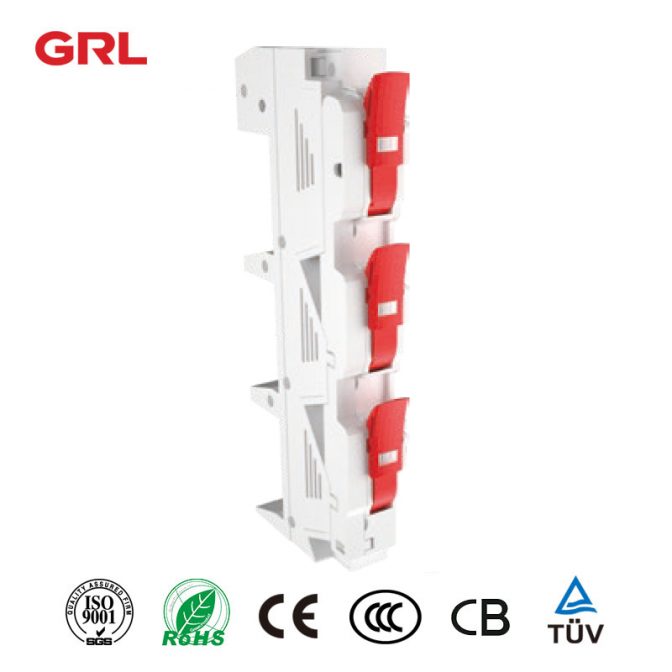

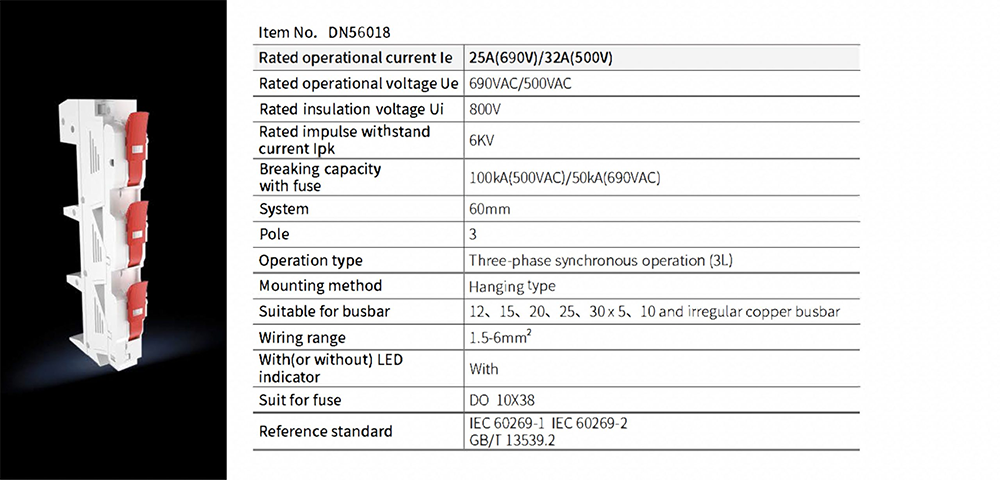

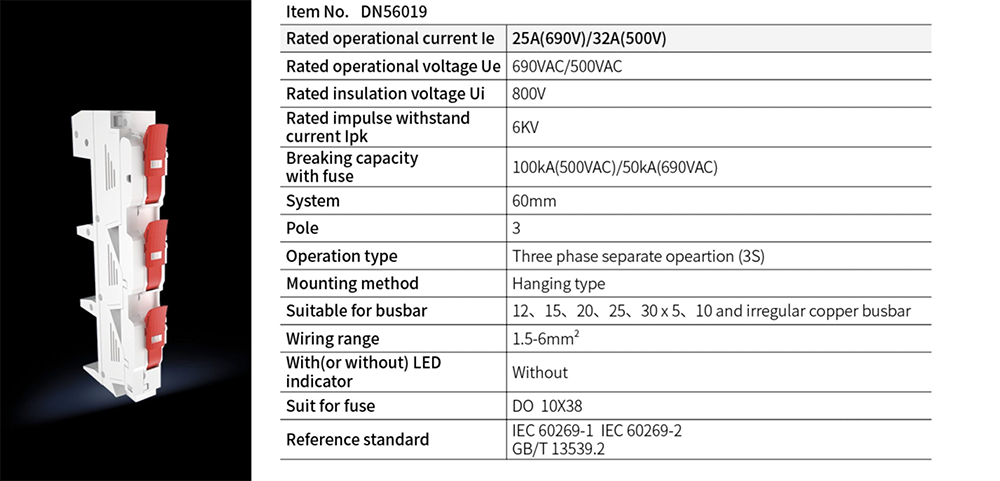

Disconnecteur de commutateur de fusible mini verticale 60mm système de busbar

2022年8月14日 grl_admin

Disconnecteur de commutateur de fusible mini vertical 1

Disconnecteur de commutateur de fusible mini vertical 2

Disconnecteur de commutateur de fusible mini vertical 3

Disconnecteur de commutateur de fusible mini vertical 4

Cliquez pour voir GRL DNH7 – 160 Produit>>

Switch de couteau

Série HS11FD Couteau Déconnexion Type de commutateur à prova d’erreur avec fonction de mise à la terre – isolateur

2022年8月10日 grl_admin

Interrupteur de déconnexion du couteau de la série HS11FD

Type à l’épreuve des erreurs avec fonction de mise à la terre-interrupteur de déconnexion du couteau isolateur

Aperçu des produits

Le commutateur de la série HS11FD était à l’origine un interrupteur de changement de type couteau, puis il a été redessiné et amélioré en un isolateur à l’épreuve des erreurs avec fonction de mise à la terre (ci-après appelé l’interrupteur), qui a ajouté un mécanisme de verrouillage mécanique, une sortie de signal d’ouverture et de fermeture, une fonction de mise à la terre et une fonction d’indication sous tension.

C’est ça.

Il a résolu efficacement les problèmes techniques liés à la difficulté de mise à la terre des commutateurs à basse tension, au danger caché de fermeture avec un fil de mise à la terre et aux accidents de sécurité.

Il a une structure simple et la mise à la terre pratique, il peut empêcher la survenance de l’accident de mise en marche avec le fil de terre et la survenance de l’accident de l’interrupteur de broche chargé.

L’état de conception de cet interrupteur est divisé en puissance sur l’état et l’état de la mise à la terre. Cet interrupteur répond aux exigences de la norme GB14048.3-2008.

Lire la suiteQu’est-ce qu’un couteau SwitchC’est ça.

Conditions normales de travail et d’installation

La température de l’air ambiant n’est pas supérieure à + 40 ℃ et pas inférieure à -5 ℃.

L’altitude du site d’installation ne doit pas dépasser 2000m.

Humidité: lorsque la température maximale est de + 40 ℃, l’humidité relative de l’air ne dépasse pas 50%.

à une température plus basse, une humidité relative plus élevée peut être autorisée, comme 90% à 20 ℃. Des mesures correspondantes devraient être prises pour la condensation occasionnelle due aux changements de température.

Le niveau de pollution du milieu environnant est de niveau 3.

L’interrupteur doit être installé dans un endroit où il n’y a pas de secousses importantes, de vibrations de choc et d’invasion par la pluie et la neige.

Dans le même temps, le lieu d’installation doit être exempt de milieu explosif dangereux, et le milieu doit être exempt de gaz et de poussière suffisants pour corroder le métal et endommager l’isolation.

Commutateur de déconnexion du couteau principaux paramètres techniques

Courant de chauffage convenu (A))	200	400	600
Tension d’isolation nominale (V)	1000	1000	1000
Tension de fonctionnement nominale (V)	400	400	400
Durée de vie mécanique (temps)	1600	(10)00	(10)00
Résistance nominale de courte durée au courant (kA)	(10)	20	2(5)
Force opérationnelle (N))	D’une largeur ≤ 300 mm	Unité de mesure(4)00	D’une largeur ≤ 400 mm

Instructions de commande

En raison de l’ajout de la fonction d’indication de tension à cette série de commutateurs, il existe des exigences de séquence de phase pour l’alimentation électrique dans le circuit interne.

Veuillez indiquer que la ligne zéro (pôle N) se trouve sur le côté gauche ou droit lors de la commande, et indiquer également le niveau actuel, le mode de câblage et la quantité.

S’il vous plaît consulter notre service technique pour les commandes spéciales. Par exemple: HS11FD-200 / 481 N pole est sur le côté droit de 10 ensembles.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voir le LRGInterrupteur de couteauProduit & gt; & gt;

Cliquez pour voirFusible du LRGProduit & gt; & gt;

Switch de couteau

Série HD (HS) Commutateur de lame ouverte et commutateur de changement de type couteau

2022年8月10日 grl_admin

Backend timeout, please retry it laterBackend timeout, please retry it later

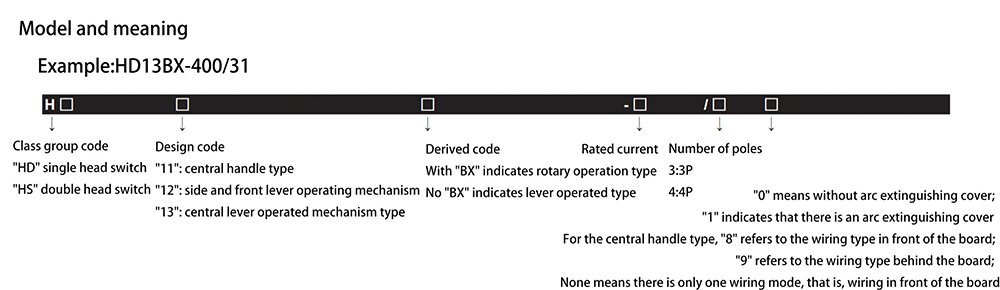

Knife Blade Switch HD(HS) series

Open knife switch and knife type change-over switch Knife Blade Switch

Scope of application

Knife Blade Switch HD series and HS series open knife switches and knife shaped transfer switches (hereinafter referred to as switches) are applicable to complete sets of power distribution devices with AC 50Hz, rated voltage up to AC690V and rated current up to 3000A. They are used as infrequent manual connection and disconnection of AC circuits or as isolation switches.

The central handle type switch is mainly used in the power station, which does not cut off the circuit with current and is used as an isolating switch.Knife Blade Switch

The central lever operating mechanism switch is mainly used in the switchgear with front operation and rear maintenance, and the operating mechanism is installed in the front.Knife Blade Switch

The side and front lever operated mechanism switch is mainly used in the switch cabinet for side and front operation and front maintenance. The operating mechanism can be installed on both sides of the cabinet.Knife Blade Switch

The switch equipped with arc extinguishing chamber can cut off the current load, and other series of knife switches are only used as disconnectors.Knife Blade Switch

This product conforms to IEC60947-3 GB14048.3 standard.

Read on what is isolator switch?

Normal working and installation conditions

The ambient air temperature is not higher than +40 ℃ and not lower than -5 ℃.Knife Blade Switch

The altitude of the installation site shall not exceed 2000m.Knife Blade Switch

Humidity: when the maximum temperature is +40 ℃, the relative humidity of the air does not exceed 50%. At a lower temperature, a higher relative humidity can be allowed, such as 90% at 20 ℃. Corresponding measures should be taken for the occasional condensation due to temperature changes.Knife Blade Switch

The pollution level of the surrounding environment is level 3.Knife Blade Switch

The switch shall be installed in a place without significant shaking, shock vibration and rain and snow invasion. At the same time, the installation site shall be free of explosive dangerous media, and the media shall be free of gas and dust that are sufficient to corrode metal and damage insulation.Knife Blade Switch

[/vc_column][/vc_row]

Knife Blade Switch Main technical parameters

Agreed heating current (A)	100	200	400	600	1000	1500	2000	3000
Rated working voltage (V)	400 / 690	400 / 690	400 / 690	400 / 690	400 / 690	400 / 690	400	400
Rated working current (A)	100	200	400	600	1000	1500	2000	3000
Rated insulation voltage (V)	1000	1000	1000	1000	1000	1000	690	690
Mechanical life (Times)	10000	8000	8000	5000	5000	5000	3000	3000
Electric life (Times)	1000	1000	1000	500	500	500	300	300
1s short-time withstand current (kA)	10	10	15	20	25	35	40	40
Operating force (N)	≤ 300	≤300	≤400	≤400	≤450	≤450	≤450	≤450

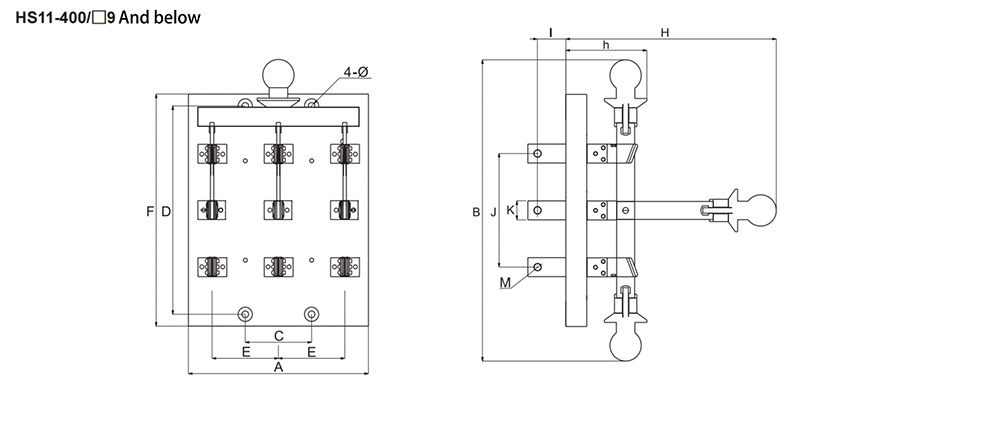

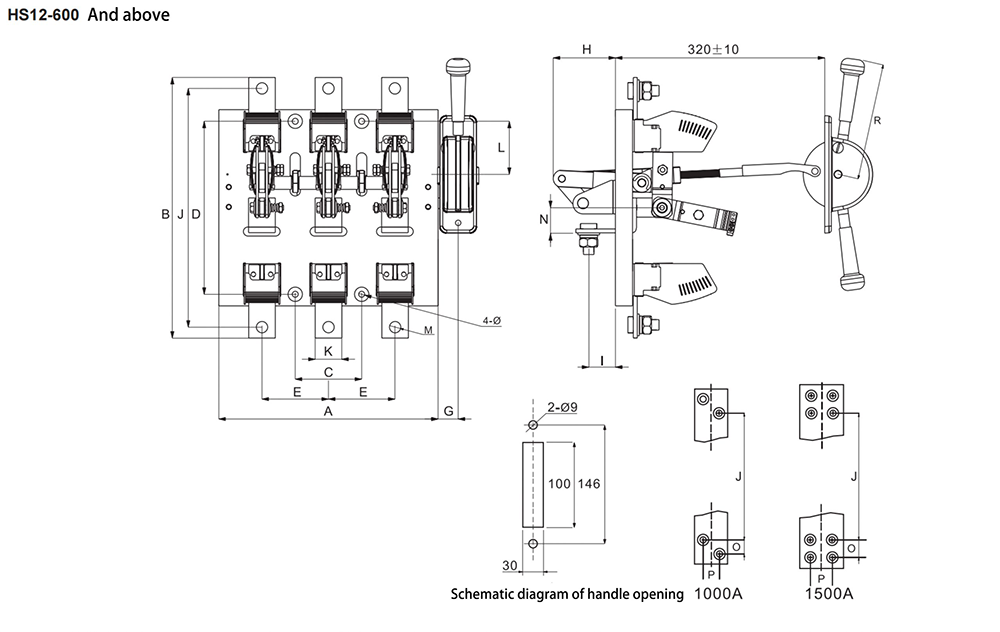

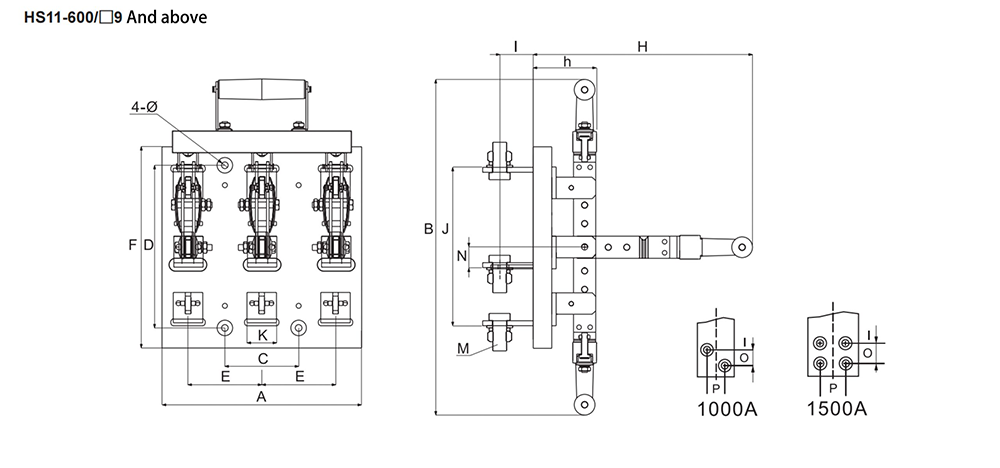

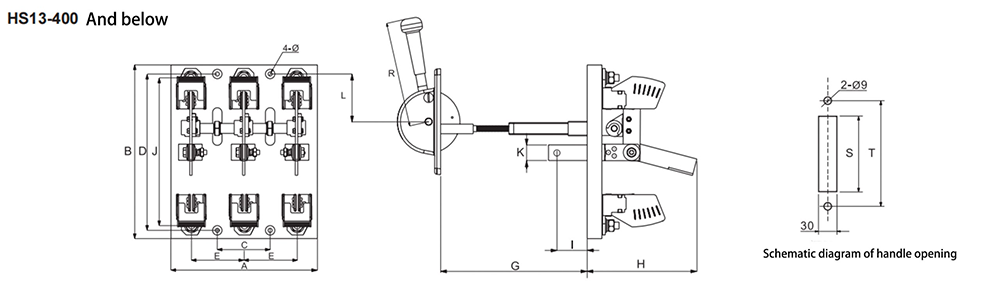

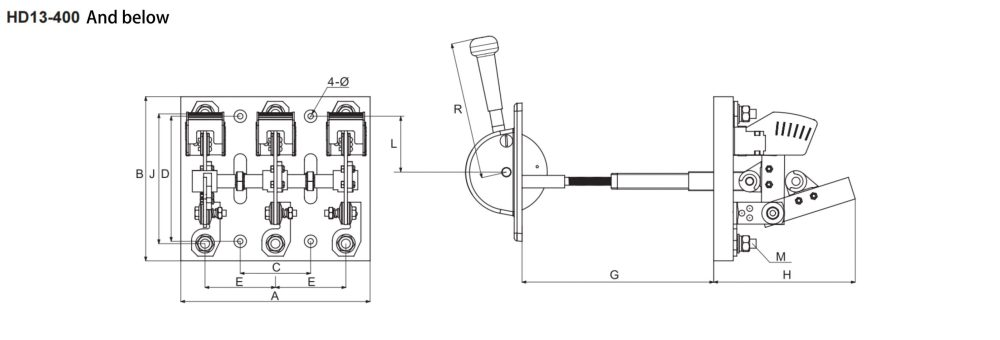

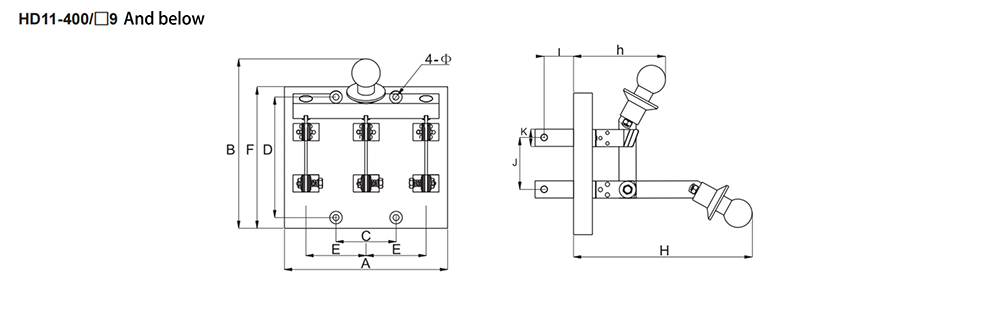

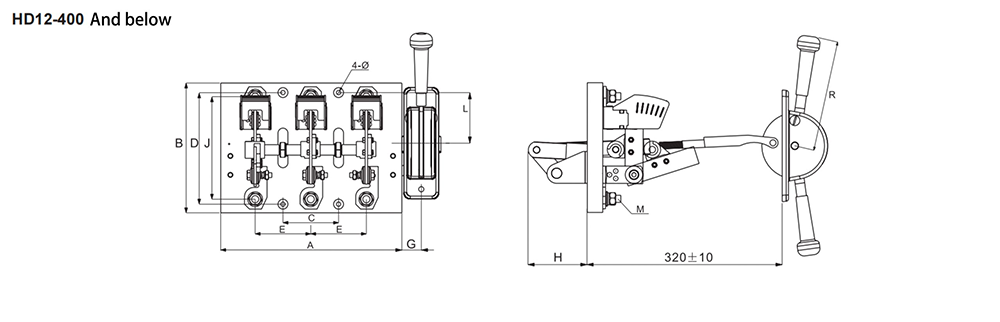

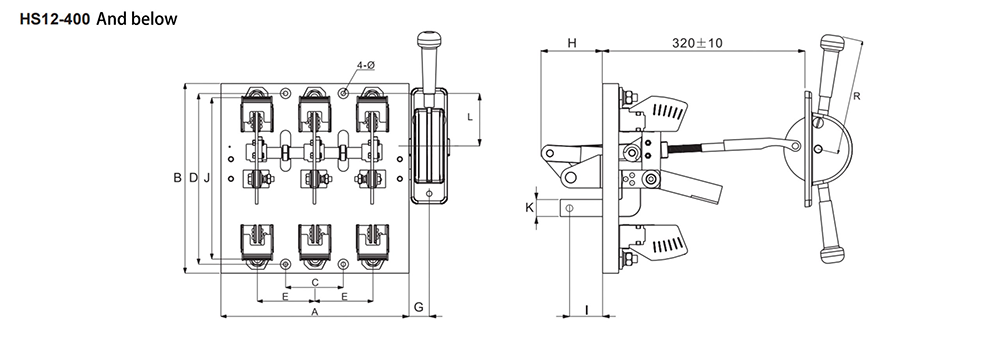

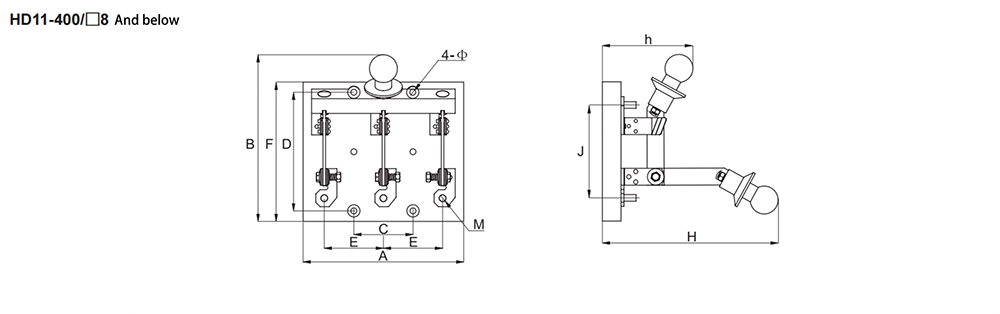

Knife Blade Switch Outline and installation dimension (mm)

Processing mode of base plate: molding (resin board, glass board)
Specification and model	Overall dimension											Installation dimension
	A	B	E	F	H	h	J	K	O	P	M	Φ	C	D
HD11-100/38	140	190	50	160	200	100	110	/	/	/	8	7	50	140
HD11-100/48	190	190	50	160	200	100	110	/	/	/	8	7	50	140
HD11-200/38	200	200	70	160	210	110	110	/	/	/	8	7	70	140
HD11-200/48	270	210	70	160	220	115	110	/	/	/	8	7	140	140
HD11-400/38	210	260	80	210	260	126	146	/	/	/	12	7	80	190
HD11-400/48	300	270	80	210	270	130	146	/	/	/	12	7	160	190
HD11-600/38	270	332	100	272	300	133	239	40	/	/	16	9	100	140
HD11-1000/38	310	352	120	292	338	146	208	50	26	26	2-12	9	120	140
HD11-1500/38	340	384	130	324	370	160	228	70	35	35	4-12	9	130	140

Knife Blade Switch

Processing mode of base plate: Machining (rubber plate, epoxy plate)

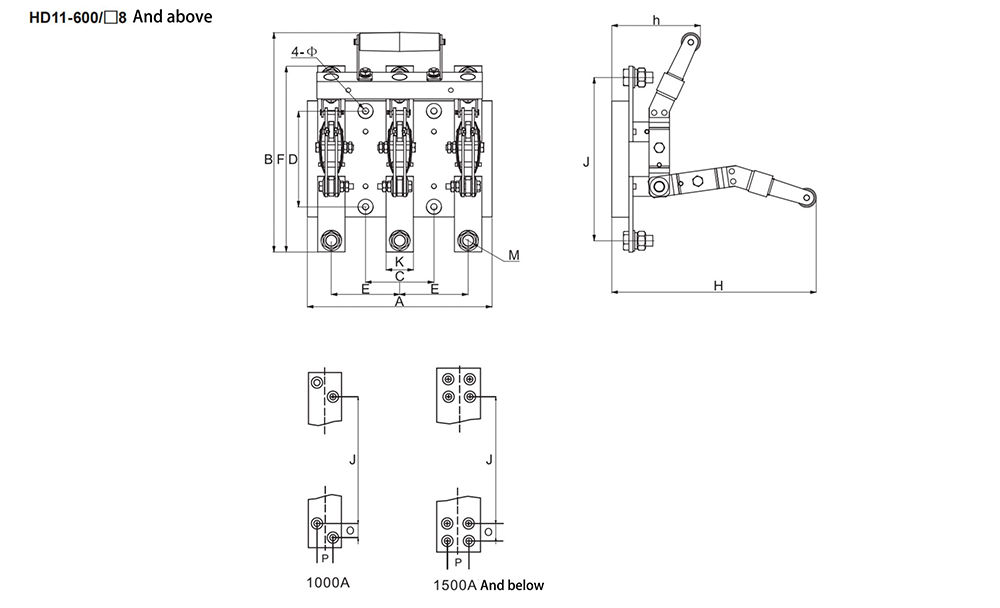

Specification and model	Overall dimension											Installation dimension
Specification and model	A	B	E	F	H	h	J	K	O	P	M	Φ	C	D
HD11-100/38	140	190	50	160	200	100	110	/	/	/	8	7	50	140
HD11-100/48	192	190	50	160	200	100	110	/	/	/	8	7	50	140
HD11-200/38	200	200	70	160	210	110	110	/	/	/	8	7	70	140
HD11-200/48	270	210	70	160	220	115	110	/	/	/	8	7	140	140
HD11-400/38	210	260	80	210	260	126	146	/	/	/	12	7	80	190
HD11-400/48	300	270	80	210	270	130	146	/	/	/	12	7	160	190
HD11-600/38	270	332	100	272	300	133	239	40	/	/	16	9	100	140
HD11-600/48	340	332	90	272	300	133	239	440	/	/	16	9	180	140
HD11-1000/38	322	352	115	292	338	146	208	50	26	26	2-12	9	115	140
HD11-1000/48	440	352	115	292	338	146	208	50	26	26	2-12	9	230	140
HD11-1500/38	360	384	130	324	370	160	224	70	35	35	4-12	9	130	140
HD11-1500/48	490	384	130	324	370	160	224	70	35	35	4-12	9	260	140
HD11-2000/38	500	420	180	324	340	148	210	97	40	55	4-12	9	180	140
HD11-2000/48	680	420	180	324	340	148	210	97	40	55	4-12	9	360	140
HD11-3000/38	600	450	200	374	372	162	230	117	45	68	4-16	9	200	140
HD11-3000/48	790	450	200	374	372	162	230	117	45	68	4-16	9	400	140

Knife Blade Switch

Processing mode of base plate: Machining (rubber plate, epoxy plate)

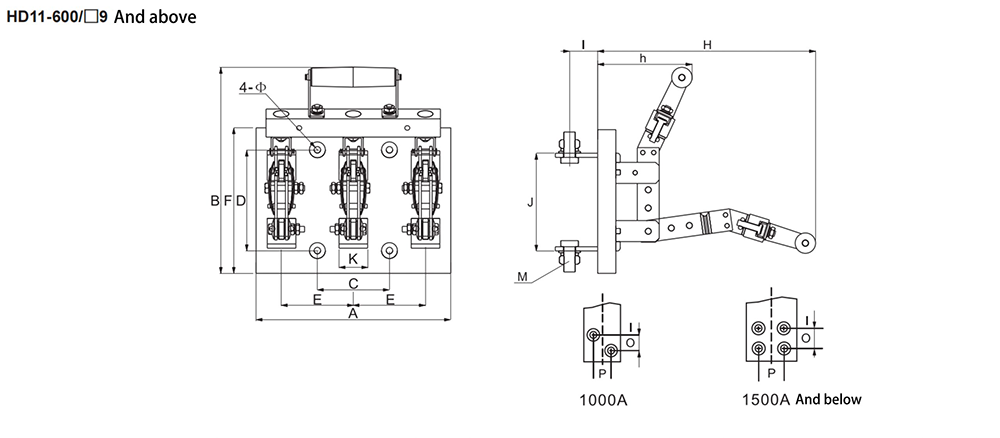

Specification and model	Overall dimension											Installation dimension
	A	B	E	F	H	h	I	J	K	O	P	M	Φ	C	D
HD11-200/39	190	215	70	190	210	110	26	60	/	/	/	8	7	70	160
HD11-200/49	260	225	70	190	220	115	26	60	/	/	/	8	7	140	160
HD11-400/39	210	262	80	215	260	126	29	70	/	/	/	12	7	80	190
HD11-400/49	300	272	80	215	270	130	29	70	/	/	/	12	7	160	190
HD11-600/39	260	332	100	260	300	133	37	140	40	/	/	16	9	100	220
HD11-600/49	360	332	100	260	300	133	37	140	40	/	/	16	9	200	220
HD11-1000/39	330	352	120	290	338	146	23	160	50	26	26	2-12	9	120	260
HD11-1000/49	450	352	120	290	338	146	23	160	50	26	26	2-12	9	240	260
HD11-1500/39	380	384	130	340	370	160	23	180	70	35	35	4-12	9	130	300
HD11-1500/49	510	384	130	340	370	160	23	180	70	35	35	4-12	9	260	300
HD11-2000/39	500	420	180	300	340	148	44	180	97	40	55	4-12	9	180	260
HD11-2000/49	689	420	180	300	340	148	44	180	97	40	55	4-12	9	360	260
HD11-3000/39	600	450	200	350	372	162	40	190	117	45	68	4-16	9	200	300
HD11-3000/49	790	450	200	350	372	162	40	190	117	45	68	4-16	9	400	300

Knife Blade Switch

Processing mode of base plate: Machining (rubber plate, epoxy plate)

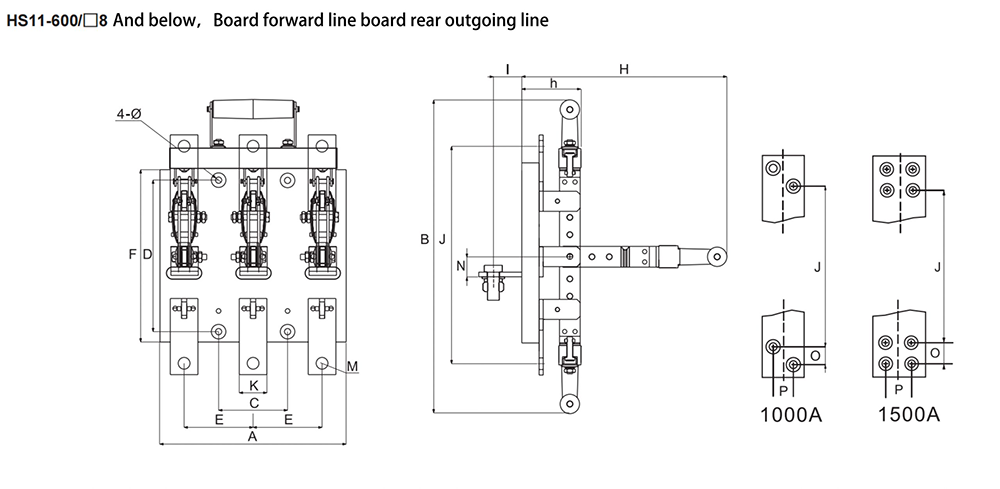

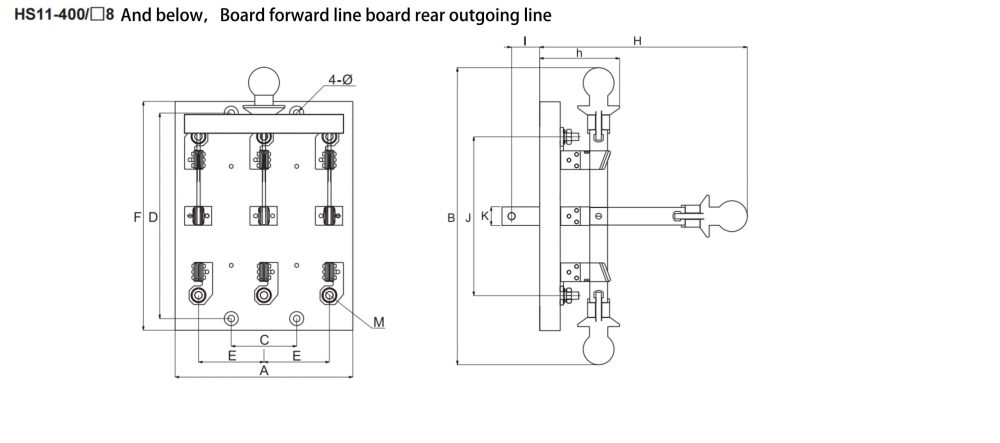

Specification and model	Overall dimension												Installation dimension
	A	B	E	F	H	h	J	K	I	N	O	P	M	Φ	C	D
HS11-200/38	190	320	70	220	220	85	170	20	26	/	/	/	8	7	70	220
HS11-200/48	265	360	70	220	240	82	170	20	26	/	/	/	8	7	140	220
HS11-400/38	220	425	80	312	290	105	243	30	29	/	/	/	12	7	80	280
HS11-400/48	290	440	80	312	300	100	243	30	29	/	/	/	12	7	160	280
HS11-600/38	270	455	100	250	300	90	319	40	37	30	/	/	16	9	100	220
HS11-600/48	340	455	90	250	300	90	319	40	37	30	/	/	16	9	180	200
HS11-1000/38	325	520	120	250	340	110	297	50	23	40	26	26	2-12	9	120	220
HS11-1000/48	450	520	120	250	340	110	297	50	23	40	26	26	2-12	9	240	220
HS11-1500/38	360	552	130	300	360	120	354	70	23	46	35	35	4-12	9	130	260
HS11-1500/48	490	552	130	300	360	120	354	70	23	46	35	35	4-12	9	260	260

Knife Blade Switch

Processing mode of base plate: Machining (rubber plate, epoxy plate)
Specification and model	Overall dimension												Installation dimension
	A	B	E	F	H	h	J	K	I	N	O	P	M	Φ	C	D
HS11-200/39	190	320	70	245	220	85	120	20	26	/	/	/	8	7	70	220
HS11-200/49	265	360	70	245	240	82	170	20	26	/	/	/	8	7	140	220
HS11-400/39	220	425	80	285	290	105	140	30	29	/	/	/	12	7	80	260
HS11-400/49	200	440	80	285	300	100	140	30	29	/	/	/	12	7	160	260
HS11-600/39	270	455	100	340	300	90	220	40	37	30	/	/	16	9	100	300
HS11-600/49	340	455	90	340	300	90	220	40	37	30	/	/	16	9	180	300
HS11-1000/39	330	520	120	390	340	110	250	50	23	40	26	26	2-12	9	120	350
HS11-1000/49	450	520	120	390	340	110	250	50	23	40	26	26	2-12	9	240	350
HS11-1500/39	380	552	130	440	360	120	285	70	23	46	35	35	4-12	9	130	410
HS11-1500/49	510	552	130	440	360	120	285	70	23	46	35	35	4-12	9	260	410

Knife Blade Switch

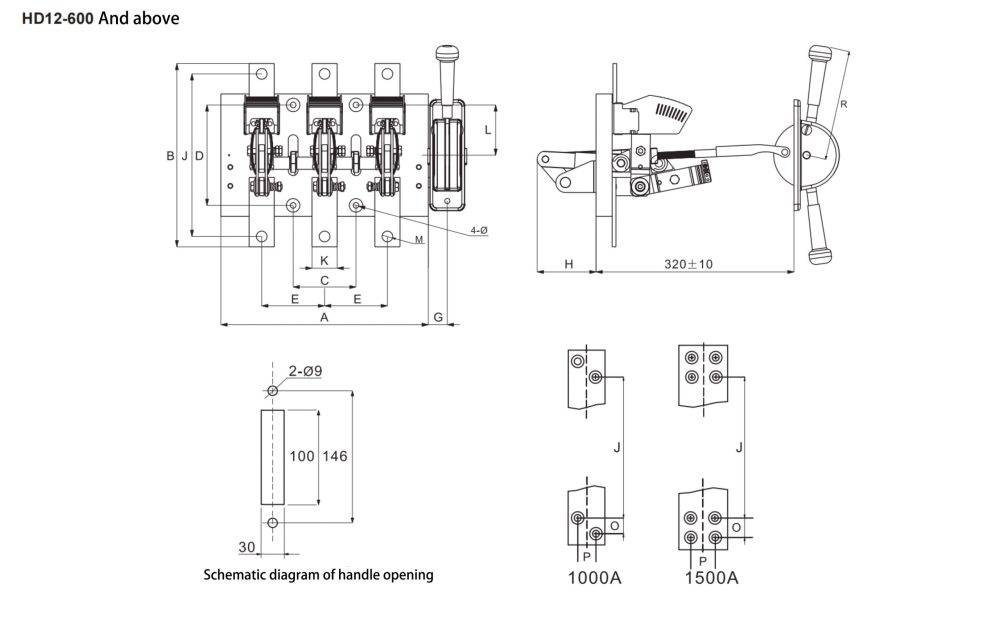

Specification and model	Overall dimension											Installation dimension
	A	B	E	G	H	R	L	J	K	O	P	M	Φ	C	D
HD12-200/31	280	200	80	40	80	175	75	130	/	/	/	8	7	80	160
HD12-400/31	310	210	90	30	90	175	75	166	/	/	/	12	7	90	160
HD12-600/31	330	292	100	30	95	175	80	259	40	/	/	16	9	100	160
HD12-1000/31	400	322	120	30	110	230	80	238	50	26	26	2-12	9	120	160
HD12-1500/31	440	354	130	30	110	230	80	254	70	35	35	4-12	9	130	160
HD12-1500/30	440	354	130	30	110	230	80	254	70	35	35	4-12	9	130	160

Knife Blade Switch

Specification and model	Overall dimension												Installation dimension
	A	B	E	H	R	L	N	J	I	K	O	P	M	Φ	C	D
HS12-200/31	280	280	80	80	175	75	/	210	26	/	/	/	8	7	80	240
HS12-400/31	310	300	90	90	175	65	/	256	29	/	/	/	12	7	90	240
HS12-600/31	330	392	100	95	175	68	30	359	37	40	/	/	16	9	100	240
HS12-1000/31	400	442	120	110	230	62	40	358	23	50	26	26	2-12	9	120	240
HS12-1500/31	440	484	130	110	230	73	46	384	23	70	35	35	4-12	9	130	280
HS12-1500/30	440	484	130	110	230	73	46	384	23	70	35	35	4-12	9	130	280

Knife Blade Switch

Processing mode of base plate: molding (resin board, glass board)

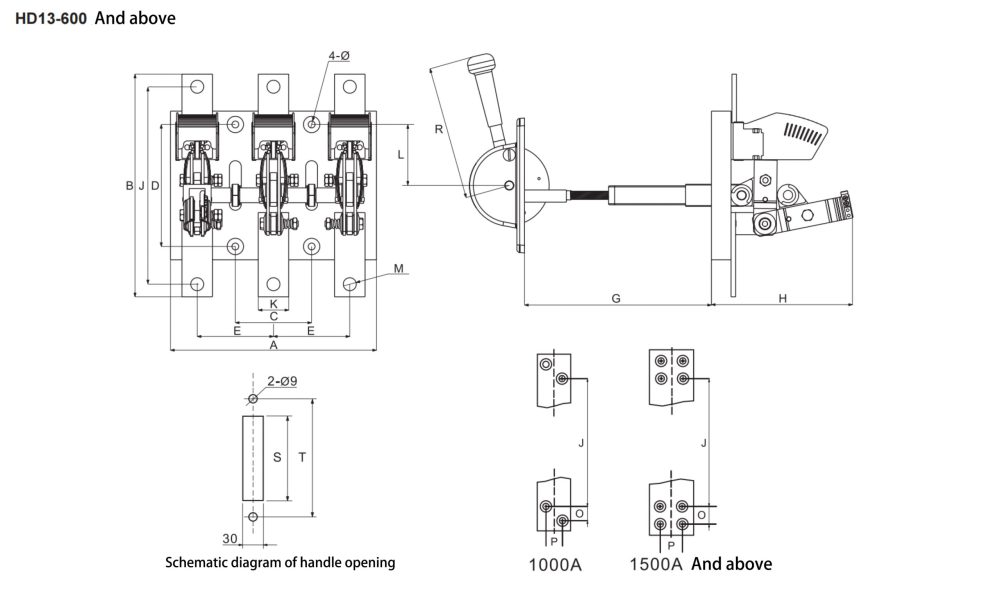

Specification and model	Overall dimension											Installation dimension				Handle opening size
	A	B	E	H	G	R	J	K	L	O	P	M	Φ	C	D	S	T
HD13-200/31	210	180	80	160	245~ 265	175	130	/	75	/	/	8	7	80	160	100	146
HD13-400/31	240	206	90	180	245~ 265	170	166	/	75	/	/	12	7	90	160	100	146
HD13-600/31	260	292	100	185	245~ 265	175	259	40	80	/	/	16	9	100	160	100	146
HD13-1000/31	313	322	120	230	245~ 265	230	238	50	80	26	26	2-12	9	120	160	100	146
HD13-1500/31	350	354	130	235	245~ 265	230	254	70	80	35	35	4-12	9	130	160	100	146
HD13-1500/30	338	354	130	235	245~ 265	230	254	70	80	35	35	4-12	9	130	160	100	146

Knife Blade Switch

Processing mode of base plate: Machining (rubber plate, epoxy plate)
Specification and model	Overall dimension											Installation dimension				Handle opening size
	A	B	E	H	G	R	J	K	L	O	P	M	Φ	C	D	S	T
HD13-200/31	210	192	80	160	245~ 265	175	130	/	75	/	/	8	7	80	160	100	146
HD13-200/41	290	190	80	160	245~ 265	175	130	/	75	/	/	8	7	160	160	100	146
HD13-400/31	242	206	90	180	245~ 265	175	166	/	75	/	/	12	7	90	160	100	146
HD13-400/41	330	210	90	180	245~ 265	175	166	/	75	/	/	12	7	180	160	100	146
HD13-600/31	270	292	100	185	245~ 265	175	259	40	80	/	/	16	9	100	160	100	146
HD13-600/41	370	292	100	185	245~ 265	175	259	40	80	/	/	16	9	200	160	100	146
HD13-1000/31	325	322	120	230	245~ 265	230	238	50	80	26	26	2-12	9	120	160	100	146
HD13-1000/41	450	322	120	230	245~ 265	230	238	50	80	26	26	2-12	9	240	160	100	146
HD13-1500/31	360	354	130	235	245~ 265	230	254	70	80	35	35	4-12	9	130	160	100	146
HD13-1500/41	490	354	130	235	245~ 265	230	254	70	80	35	35	4-12	9	260	160	100	146
HD13-1500/30	360	354	130	235	245~ 265	230	254	70	80	35	35	4-12	9	130	160	100	146
HD13-1500/40	490	354	130	235	245~ 265	230	254	70	80	35	35	4-12	9	260	160	100	146
HD13-2000/30	500	354	180	230	265~ 285	280	240	97	80	40	55	4-12	9	180	160	130	170
HD13-2000/40	680	354	180	230	265~ 285	280	240	97	80	40	55	4-12	9	360	160	130	170
HD13-2000/31	550	322	180	230	265~ 285	280	238	2-50	80	26	26	4-12	9	180	160	130	170
HD13-2000/41	730	322	180	230	265~ 285	280	238	2-50	80	26	26	4-12	9	360	160	130	170
HD13-3000/30	600	404	200	235	265~ 285	280	251	117	80	45	68	4-16	9	200	160	130	170
HD13-3000/40	790	404	200	235	265~ 285	280	251	117	80	45	68	4-16	9	400	160	130	170
HD13-3000/31	720	354	230	235	265~ 285	280	254	2-70	80	35	35	4-12	9	230	160	130	170
HD13-3000/41	920	354	230	235	265~ 285	280	254	2-70	80	35	35	4-12	9	460	160	130	170

Knife Blade Switch

Processing mode of base plate: molding (resin board, glass board)

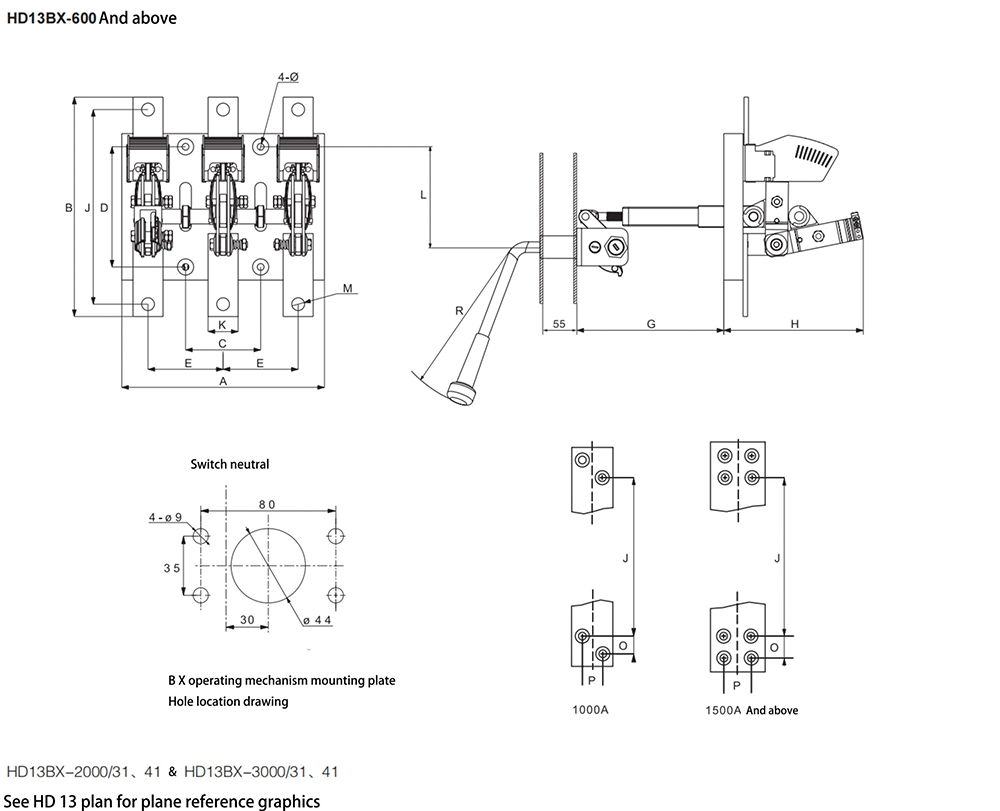

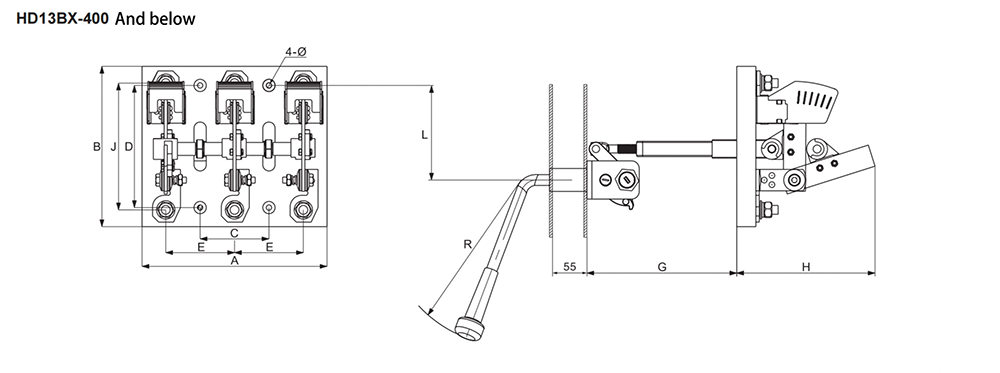

Specification and model	Overall dimension											Installation dimension
	A	B	E	H	G	R	J	K	L	O	P	M	Φ	C	D
HD13BX-200/31	210	180	80	160	215~ 235	330	130	/	130	/	/	8	7	80	160
HD13BX-400/31	240	206	90	180	215~ 235	330	166	/	125	/	/	12	7	90	160
HD13BX-600/31	260	292	100	185	215~ 235	330	259	40	133	/	/	16	9	100	160
HD13BX-1000/31	313	322	120	230	225~ 245	330	238	50	137	26	26	2-12	9	120	160
HD13BX-1500/31	350	354	130	235	225~ 245	330	254	70	133	35	35	4-12	9	130	160
HD13BX-1500/30	338	354	130	235	225~ 245	330	254	70	133	35	35	4-12	9	130	160

Processing mode of base plate: Machining (rubber plate, epoxy plate)
Specification and model	Overall dimension											Installation dimension
	A	B	E	H	G	R	J	K	L	O	P	M	Φ	C	D
HD13BX-200/31	210	192	80	160	215~ 235	330	130	/	130	/	/	8	7	80	160
HD13BX-200/41	290	190	80	160	215~ 235	330	130	/	75	/	/	8	7	160	160
HD13BX-400/31	242	206	90	180	215~ 235	330	166	/	125	/	/	12	7	90	160
HD13BX-400/41	330	210	90	180	215~ 235	330	166	/	125	/	/	12	7	180	160
HD13BX-600/31	270	292	100	185	215~ 235	330	259	40	133	/	/	16	9	100	160
HD13BX-600/41	370	292	100	185	215~ 235	330	259	40	133	/	/	16	9	200	160
HD13BX-1000/31	325	322	120	230	225~ 245	330	238	50	137	26	26	2-12	9	120	160
HD13BX-1000/41	450	322	120	230	225~ 245	330	238	50	137	26	26	2-12	9	240	160
HD13BX-1500/31	360	354	130	235	225~ 245	330	254	70	133	35	35	4-12	9	130	160
HD13BX-1500/41	490	354	130	235	225~ 245	330	254	70	133	35	35	4-12	9	260	160
HD13BX-1500/30	360	354	130	235	225~ 245	330	254	70	133	35	35	4-12	9	130	160
HD13BX-1500/40	490	354	130	235	225~ 245	330	254	70	133	35	35	4-12	9	260	160
HD13BX-2000/30	500	354	180	230	245~ 265	330	240	97	137	40	55	4-12	9	180	160
HD13BX-2000/40	680	354	180	230	245~ 265	330	240	97	137	40	55	4-12	9	360	160
HD13BX-2000/31	550	322	180	230	245~ 265	330	238	2-50	137	26	26	4-12	9	180	160
HD13BX-2000/41	730	322	180	230	245~ 265	330	238	2-50	137	26	26	4-12	9	360	160
HD13BX-3000/30	600	404	200	235	245~ 265	330	251	117	133	45	68	4-16	9	200	160
HD13BX-3000/40	790	404	200	235	245~ 265	330	251	117	133	45	68	4-16	9	400	160
HD13BX-3000/31	720	354	230	235	245~ 265	330	254	2-70	133	35	35	4-12	9	230	160
HD13BX-3000/41	920	354	230	235	245~ 265	330	254	2-70	133	35	35	4-12	9	460	160

Click to view grl group company information>>

Click to view grl Knife switch product>>

Click to view grl fuse product>>

Besoin d'aide pour trouver la bonne solution technique?

Demandez aux experts> >
