Déconnecteur de fusible à bande DNH18

Backend timeout, please retry it later

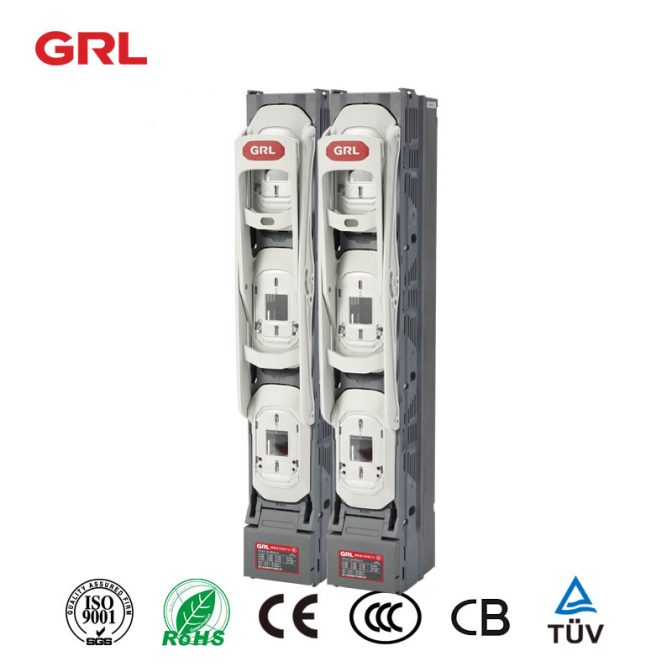

Strip Fuse Disconnector DNH18 series

GRL is the ideal fuse switch disconnector manufacturer for you. We have a proud history of crafting top-quality products, and we provide outstanding customer service.

Strip Fuse Disconnector

Strip Fuse Disconnector-2

Fuse Disconnector General Model List

Serial number

 Order No Electric current

Adaptation

1

 DNH18-160/3L 160A Fixed installation (punching), three-phase synchronous operation, with fuse

2

 DNH18-160/311L 160A Hook up installation, with auxiliary contact, three-phase synchronous operation, with fuse

3

 DNH18-250/3L 250A Fixed installation (punching), three-phase synchronous operation, with fuse

4

 DNH18-250/3S 250A Fixed installation (punching), three-phase independent operation, with fuse

5

 DNH18-250/3LD 250A Fixed installation (punching), three-phase synchronous operation, with isolating knife

6

 DNH18-250/311L 250A Hook up installation, with auxiliary contact, three-phase synchronous operation, with fuse

7

 DNH18-400/3L 400A Fixed installation (punching), three-phase synchronous operation, with fuse
8 DNH18-400/3S 400A Fixed installation (punching), three-phase independent operation, with fuse

9

 DNH18-400/3LD 400A A fixed installation (punching), three-phase synchronous operation, with isolating knife

10

 DNH18-400/311L 400A Hook up installation, with auxiliary contact, three-phase synchronous operation, with fuse

11

 DNH18-630/3L 630A Fixed installation (punching), three-phase synchronous operation, with fuse

12

 DNH18-630/3S 630A Fixed installation (punching), three-phase independent operation, with fuse

13

 DNH18-630/3LD 630A Fixed installation (punching), three-phase synchronous operation, with isolating knife

14

 DNH18-630/311L 630A Hook up installation, with auxiliary contact, three-phase synchronous operation, with fuse

Remarks

 1. For other specific order models, please see the explanation of the model of the bar fuse disconnector
  2. If you need other accessories, such as wiring terminals, please check the accessories list of strip fuse disconnector

Fuse Disconnector Technical Parameter

DNN18-160

 DNN18-250 DNN18-400

DNN18-630

Electrical parameters

 With fuse Rated working voltage Ue V AC

400

 AC

500

 AC

690

 AC

400

 AC

500

 AC

690

 AC

400

 AC

500

 AC

690

 AC

400

 AC

500

AC

690




 Rated working current Ie A 160 125 100 250 250 200 400 400 315 630 630

630


Agreed heating current

 Ith A 160 125 100 250 250 200 400 400 315 630 630

630


Service level

     AC-23B AC-23B AC-22B AC-23B AC-22B AC-21B AC-23B AC-22B AC-21B AC-23B AC-22B

AC-21B


Rated limiting short-circuit current

 Iq kA 50 100 100 50 100 100 50 100 100

50




 Rated insulation voltage Ui V 1000 1000 1000

1000


Rated impulse withstand voltage

 Uimp kV 8 12 12

12



   Rated frequency   Hz 50/60 50/60 50/60

50/60


Electric life times

   time 200 200 200

200


With isolating knife

 Rated working voltage Ue V AC500 AC500 AC500



Rated working current

 Ie A 250 400 630


Agreed heating current

 Ith A 250 400 630



Service level

     AC-23B AC-23B AC-23B



   Rated limiting short-circuit current Iq kA 12 12 12



Rated insulation voltage

 Ui V 100 1000

1000




 Rated impulse withstand voltage Uimp kV 12 12

12


Rated frequency

   Hz 5060 5060

5060



   Electric life times   time 200 200

200

Fuse

 Size （RT16/NT/NH）

GB/T13539.2

IEC 62269-2

     00 1 2

3



 Working current In A 160 125 100 250 250 200 400 400 315 630 630

500


power waste

 P W 12 12 12 18 23 32 28 34 45 40 48

60

Mechanism

 Mechanical life   time 1400 1400 800 800 1400

800


Busbar spacing

   mm 185 185 185

185

Protection grade of mechanism

  Front



 on   IP20 IP20 IP20

IP20


off

   IP30 IP30 IP30

IP30

Other



 Electronic fuse monitor (EFM)     Can be added Can be added Can be added

Can be added


Switch opening and closing signal feedback (microswitch)

     Can be added Can be added Can be added Can be added

Working conditions



 Ambient air temperature   ℃

-5 ～ +55


Rated working system

     Uninterrupted working system


Operation mode



Handle operation


Installation method



Vertical installation


Altitude

   m

≤ 2000


class of pollution



3


Overvoltage level

 Overvoltage level   Ⅲ



Ⅳ

Strip Fuse Disconnector-3

Click to view grl DNH7-160 product>>

Fuse Disconnector Outline and Installation Dimension (mm)

Strip Fuse Disconnector-4

Strip Fuse Disconnector-5

Strip Fuse Disconnector-6

Strip Fuse Disconnector-7

Click to view grl group company information>>

Click to view grl Fuse Switch Disconnector product>>

Click to view grl fuse product>>

[/vc_row]

Switch de transfert,Switch de transfert automatique

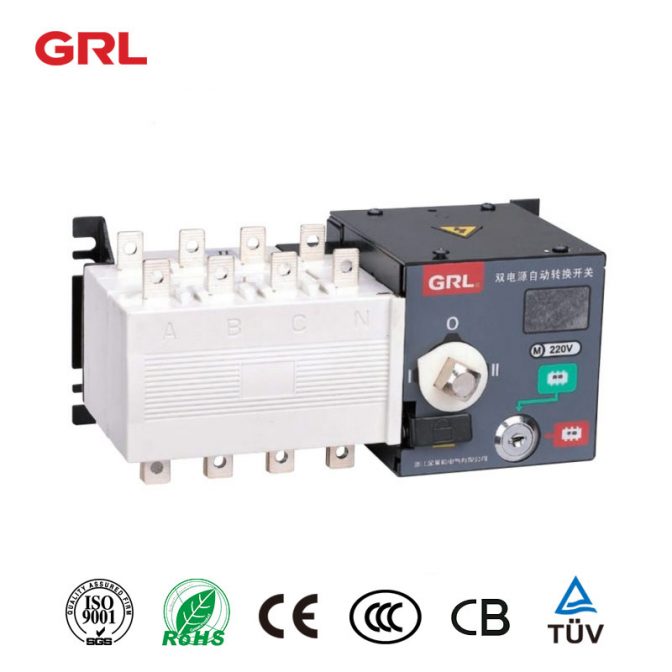

Interrupteur de transfert automatique DNQ8 Dual Power (niveau PC isolé)

Commutateur de transfert automatique DNQ8

Les interrupteurs de transfert automatique d’isolement (ATS) sont utilisés pour séparer physiquement deux sources d’énergie, telles qu’un générateur et le réseau électrique. Les ATS au niveau du PC sont généralement utilisés dans les applications de centre de données et de serveur où les centres de données ont souvent plusieurs sources d’alimentation, y compris le réseau électrique, les générateurs et les UPS.

Automatic Transfer Switch-1

Commutateur de transfert automatique vue d’ensemble du produit

La section de commande du commutateur DNQ8 est composée d’un boîtier métallique, tandis que le commutateur lui-même est fait de résine polyester non saturée en fibre de verre. Cela donne au commutateur de superbes performances diélectriques, ainsi que des caractéristiques de protection et de sécurité fiables.

DNQ8 est également esthétique, avec une structure solide et un facteur de forme compact. C’est le choix idéal pour une variété d’applications.

Application du commutateur de transfert automatique

Le commutateur de transfert automatique de la série DNQ8 est un dispositif important pour alimenter divers systèmes et équipements. Il est principalement utilisé pour la distribution de courant alternatif à 50Hz, avec une tension nominale de 400V et une tension nominale DC de 220V. Il a également un courant évalué de 16 à 3200A.

De plus, le commutateur de transfert automatique de la série DNQ8 peut être utilisé pour le système de commutation d’une alimentation principale et d’une alimentation de secours, ou pour une alimentation de secours mutuelle dans un réseau de moteurs. En outre, il peut être utilisé pour l’isolement peu fréquent des circuits de rupture et des lignes. En somme, le commutateur de transfert automatique de la série DNQ8 est polyvalent et indispensable

Exemple de sélection de modèle

Le commutateur de transfert automatique, avec le courant de chauffage convenu de 125 ampères, la tension nominale AC de 400 volts, le courant nominal de 50 ampères, 4 pôles (3 pôles + pôle neutre interruptible), convient pour la commutation automatique et la récupération automatique du système d’alimentation électrique du moteur municipal d’alimentation et d’huile.

Répondre à la norme

Symboles de l’interrupteur de transfert automatique de la série DNQ8 les normes suivantes:

Norme internationale

  • IEC60947-1 appareillage de commutation et de commande basse tension partie I Généralités
  • IEC60947-3 appareillage de commutation et de commande basse tension, interrupteurs, isolateurs, déconnecteurs et combinaisons de fusibles
  • IEC60947-6 appareillage de commutation et de commande à basse tension interrupteur multifonction interrupteur automatique de transfert

C’est ça.

Norme nationale

  • GB / T14048.1 Règles générales applicables aux appareils de commutation et de commande basse tension
  • GB14048.3 appareillage de commutation et de commande basse tension, interrupteurs basse tension, isolateurs, déconnecteurs et combinaisons de fusibles
  • G814048.11 appareils de commutation et de commande à basse tension appareils électriques multifonctions appareils de commutation de transfert

Automatic Transfer Switch-2

Principaux paramètres techniques

Courant de chauffage convenuIth

16

 20 32 40 50. 63 80 100 125 160 250 400 630 à 630 800 1000 1250 1600 2000 2500

3200
Tension d’isolation nominale Ui

500 V

 690V

800V
Résistance de l’impulsion nominale à la tension Uimp

6kV

 8kV

12 kV
Courant de travail nominal Ie

16

 20 32 40 50. 63 80 100 125 160 250 400 630 à 630 800 1000 1250 1600 2000 2500

3200
Durée nominale courte durée de résistance au courant ICW(0,5 s)

5kA

 8kA 12,5kA

32kA
Catégorie d’utilisation

AC33B

AC33iB
Tension de service nominale UE

AC400V
Tension du moteur de commande

AC220V
Temps de conversion*

0,7S

1.8S
Durée de vie mécanique

8000

 6000 3 000

2000
Durée de vie de l’électricité

3 000

 2500 1500

1000
Poids 4 POle.Kilogrammes

3.4 à la fin de l’année

 6.0 7.5 à 7.5 15,5% 17. 32 36 37. 40 60 62

68

C’est ça.

Performances et caractéristiques

Le commutateur de transfert automatique DNQ8 est un contact composite double puissance à deux rangées qui utilise des mécanismes de traction horizontale, un pré-stockage micromoteur et une technologie de contrôle micro-électronique pour obtenir un arc électrique nul. Il dispose d’un enclenchement mécanique et électrique fiable, sans actionneur d’élément, et d’un interrupteur indépendant d’isolement de la charge.

Le DNQ8 utilise la technologie de passage zéro pour répondre aux besoins de la liaison incendie. Il dispose d’une indication évidente de la position du commutateur, d’un cadenas et d’autres fonctions pour isoler en toute sécurité et de manière fiable la puissance et la charge.

Il y a quatre fonctions de fonctionnement: fonctionnement manuel d’urgence, fonctionnement de télécommande électrique, opération de déconnexion d’urgence en automatique.

Environnement opérationnel

  • L’altitude maximale ne doit pas dépasser 2000 mètres.
  • La température ne doit pas dépasser 40 ℃, et ne doit pas être inférieure à -5 ℃. L’humidité relative ne doit pas dépasser 95%.
  • Pas d’environnement explosif.
  • Aucun environnement d’invasion de pluie ou de neige.

Note:

La température de l’air ambiant en dehors de la gamme recommandée de + 40 ℃ à -5 ℃ à -45 ℃ peut avoir un impact sur les performances de ce produit. Veuillez consulter le fabricant si vous vous attendez à ce que ce produit soit utilisé dans ces conditions.

Automatic Transfer Switch-3

Paramètres actuels

L’interrupteur a trois poteaux et quatre produits de qualité (trois poteaux + poteau neutre hors tension).

Il y a 27 niveaux actuels, dont 16a, 20a, 25A, 32a, 40a, 50a, 63A, 80A, 100A, 125A, 160A, 200A, 225A, 250A, 315A, 350A, 400A, 450A, 500A, 630A, 800A, 1000A, 1250A, 1600A, 2000a, 2500A, 3200A, 3200A, etc.

Introduction à la sélection du modèle

Type I (type de base)
Entièrement automatique, alimentation du secteur-alimentation du secteur, indicateur de signal de fermeture de l’interrupteur externe

Type II (production d’électricité et protection contre l’incendie)
Entièrement automatique, l’alimentation du secteur, la production d’énergie du secteur, peut être commuté de force en commun, en veille, double split (lutte contre l’incendie), avec la sortie du signal du générateur.

Type III (type de protection contre la rupture de phase)
Entièrement automatique, l’alimentation du secteur, la production d’énergie sur le secteur, peut basculer de force entre le commun, le standby et le double split (lutte contre l’incendie). Lorsque l’extrémité commune détecte un manque de phase, elle peut démarrer la sortie du signal du générateur ou généralement passer à l’alimentation de secours.

Type IV (type de protection contre la sous-tension)
Entièrement automatique, alimentation secteur, production d’énergie secteur, qui peut être commuté de force entre commun, standby et double split. Fonction de lutte contre l’incendie DC24V, avec sortie de signal du générateur. En cas de sous-tension ou de perte de phase de la ligne de phase terminale commune, la sortie du signal du générateur peut être démarrée ou l’alimentation électrique commune peut être commutée en alimentation de secours.

Introduction de Split External intelligent Controller

Backend timeout, please retry it laterLes systèmes d’alimentation à double alimentation prennent également en charge l’équilibrage dynamique de la charge dans la conception des centres de données, empêchant toute source d’alimentation unique d’être surchargée et améliorant les performances et la stabilité globales du serveur.The switching delay of common and standby is adjustable.
Manually select the common and standby power supply and disconnect the two power supplies.En outre, un système d’alimentation double protège le matériel du serveur en passant de manière transparente à la source d’alimentation de secours lorsqu’un problème survient avec l’alimentation principale, empêchant ainsi les dommages potentiels au matériel en raison de pannes d’alimentation.The action status indicator is displayed.Ces systèmes sont conçus en tenant compte de la rentabilité et de la compatibilité, ce qui permet une restauration rapide de l’alimentation en cas de pannes imprévues, protégeant ainsi la continuité de l’activité et évitant les pertes inutiles.

Les systèmes d’alimentation à double alimentation hautement compatibles peuvent s’intégrer en douceur aux infrastructures électriques existantes, ce qui réduit le besoin de modifications ou de mises à niveau importantes tout en améliorant la stabilité et la fiabilité globales du système.

En bref, le rôle d’un système d’alimentation double dans les centres de données est de fournir une alimentation redondante, de faciliter la commutation automatique et l’équilibrage de la charge, de protéger le matériel serveur et d’améliorer la fiabilité et la stabilité du système, assurant ainsi des opérations commerciales continues et la sécurité des données.

Wiring diagramAvantages de l’utilisation d’un commutateur de transfert automatique (ATSE)

Amélioration de la fiabilité de l’alimentationAutomatic Transfer Switch-4: ATSE ​ ​ fournit une commutation immédiate vers l’alimentation de secours lorsque la source principale tombe en panne, assurant une alimentation ininterrompue. Ceci est vital pour les environnements critiques qui ne peuvent pas se permettre des temps d’arrêt.

Fonctionnement automatisé

& #160;:

ATSE

· effectue une commutation de puissance entièrement automatisée sans intervention humaine, ce qui réduit la complexité et les coûts de main-d’œuvre. L’automatisation minimise également le risque d’erreur humaine, améliorant ainsi la fiabilité globale du système.

Automatic transfer switch Outline and installation dimension (mm)Protection de l’équipement
: en gérant les transitions de puissance en douceur, ATSE † prévient les fluctuations de tension qui peuvent endommager les équipements, en prolongeant leur durée de vie et en réduisant les coûts de maintenance.

Sécurité

Dans des domaines tels que les soins de santé, la communication et la production industrielle, les interruptions de courant peuvent entraîner de graves risques pour la sécurité. ATSE ​ ​ garantit une commutation rapide, en maintenant le fonctionnement en toute sécurité des systèmes essentiels et en protégeant à la fois les personnes et les actifs.

Automatic Transfer Switch-5Avantages économiques
En minimisant les interruptions de production et de service induites par les pannes de courant, ATSE ​ ​ aide les entreprises à réduire les pertes financières et à améliorer l’efficacité opérationnelle.

Automatic Transfer Switch-6

Pourquoi choisir l’équipement de transfert automatique de GRL (ATSE)

(en dollars des États-Unis)

DNQ8

Les solutions ATSE de GRL intègrent une technologie de pointe pour la surveillance en temps réel et la commutation rapide, offrant la tranquillité d’esprit et la sécurité opérationnelle.

Bien sûr, nous avons aussi unInterrupteur de transfert manuelE

Des solutions? Chez GRL, nous offrons des solutions ATSE ​ ​ hautes performances sur mesure pour répondre aux demandes de diverses industries.Nos produits ATSE ​ ​ sont conçus pour une commutation d’alimentation transparente, assurant la fiabilité et la sécurité dans les applications critiques. Avec l’ATSE de GRL, vous gagnez:A

Une fiabilité inégalée
: nos systèmes ATSE sont conçus pour répondre rapidement, garantissant que vos opérations restent ininterrompues même en cas de panne de courant.A1Technologie de pointe

 BSolutions personnalisées: nous comprenons que différentes industries ont des besoins uniques en énergie. GRL fournit des solutions ATSE personnalisables pour répondre à vos besoins spécifiques.

RentabilitéEn choisissant l’ATSE de GRL, vous investissez non seulement dans la continuité de l’alimentation, mais aussi dans la réduction des temps d’arrêt et la protection de votre équipement, ce qui se traduit par des économies de coûts à long terme. ATSE est une partie indispensable de tout système d’alimentation, assurant une alimentation continue dans un large éventail d’environnements. De la santé et des centres de données à la fabrication industrielle et aux infrastructures publiques, ATSE joue un rôle crucial dans le maintien de la stabilité et de la sécurité opérationnelles.CGRL s’engage à fournir des solutions ATSE de haut niveau, combinant fiabilité, technologie avancée et personnalisation pour répondre aux demandes uniques de nos clients. Choisissez les solutions ATSE de GRL pour une expérience d’alimentation fiable, sûre et ininterrompue. G J K L N P R S T U W X Y

Y1
125A/3

376

 283.5 135 134 261 208 166 262.5 78/108 7 87 36 20 25 3.5 134 155 9 56

141
125A/4

406

 316 135 134 261 208 166 295 78/108 7 87 36 20 25 3.5 134 155 9 56

141
160A/3

376

 283.5 135 134 261 208 166 262.5 78/108 7 87 36 20 25 3.5 134 155 9 56

141
160A/4

406

 316 135 134 261 208 166 295 78/108 7 87 36 20 25 3.5 134 155 9 56

141
200A/3

416

 323.5 170 134 261 208 166 302.5 78/108 7 87 50 25 30 3.5 134 164 11 60

145
200A/4 466 373.5 170 134 261 208 166 353 78/108 7 87 50 25 30 3.5 134 164 11 60 145
250A/3

416

 323.5 170 134 261 208 166 302.5 78/108 7 87 50 25 30 3.5 134 164 11 60

145
250A/4

466

 373.5 170 134 261 208 166 353 78/108 7 87 50 25 30 3.5 134 164 11 60

145
400A/3

455

 378.5 240 208 333 270 166 358.5 176 11 103.5 65 30 40 5 208 197 12 83

193
400A/4

515

 438.5 240 208 333 270 166 418.5 176 11 103.5 65 30 40 5 208 197 12 83

193
630A/3

455

 378.5 260 208 333 270 160 358.5 176 11 103.5 65 40 50 6 208 197 12 83

194
630A/4

515

 438.5 260 208 333 270 160 418.5 176 11 103.5 65 40 50 6 208 197 12 84

194
800A/3

871.5

 524 340 250 387 319.5 448 499 212 11 88 120 60 69 8 250 198.5 12.5 84

252
800A/4

975.5

 637.5 340 250 387 319.5 448 612.5 212 13 88 120 60 69 8 250 207 12.5 107

252
1000A/3

871.5

 524 340 250 387 319.5 448 499 212 13 88 120 60 69 8 250 198.5 12.5 107

252
1000A/4

975.5

 637.5 340 250 387 319.5 448 612.5 212 13 88 120 60 69 8 250 207 12.5 107

252
1250A/3

871.5

 524 369 250 387 319.5 448 499 212 13 88 120 80 69 8 250 198.5 13 107

252
1250A/4

975.5

 637.5 369 250 387 319.5 448 612.5 212 13 88 120 80 69 8 250 207 13 107

252
1600A/3

871.5

 524 376 250 387 319.5 448 499 212 13 88 120 80 69 10 250 198.5 13 109

253.5
1600A/4

975.5

 637.5 376 250 387 319.5 448 612.5 212 13 88 120 80 69 10 250 207 13 109

253.5

Automatic Transfer Switch-7

Specifications

A

 A1 B C G J O R S T V Y1 Y2

Y3
2000A/3

785

 535 423 560 360 408 490 80 81 10 30 113 121

113
2000A/4

1080

 650 423 560 540 523 605 80 81 10 30 113 121

113
2500A/3

785

 535 433 560 360 408 490 80 81 15 30 118 116

118
2500A/4

1080

 650 433 560 540 523 605 80 81 15 30 118 116

118
3150A/3

785

 535 443 560 360 408 490 80 81 20 30 113 111

123
3150A/4

1080

 650 443 560 540 523 605 80 81 20 30 113 111

123

Automatic transfer switch Wiring diagram

Automatic Transfer Switch-8

Automatic transfer switch Patch terminal diagram

Automatic Transfer Switch-9

What is an Automatic Transfer Switch Equipment(ATSE)?

Understanding ATSE

Automatic Transfer Switch Equipment(ATSE) is a crucial component in power systems designed to ensure the continuous and reliable supply of electricity.

Automatic Transfer Switch Equipment(ATSE) seamlessly switches the power source from the primary supply to a backup supply in the event of a power failure or abnormal voltage conditions.

With a switching speed measured in milliseconds, Automatic Transfer Switch Equipment(ATSE) is essential for environments that cannot tolerate power interruptions, such as hospitals, data centers, communication stations, and industrial production lines.

ATS

How Automatic Transfer Switch Equipment(ATSE) Works

ATSE constantly monitors the status of the primary power source, checking parameters like voltage and frequency.

When it detects an issue, such as a power outage, undervoltage, or overvoltage, it swiftly executes a pre-set switching strategy, transferring the load to a backup power source. This backup source could be a generator, an Uninterruptible Power Supply (UPS), or another independent power source.

Once the primary power is restored and stabilized, ATSE can switch back to the main power source according to predefined delay settings.

Applications of Automatic Transfer Switch Equipment(ATSE)

A dual power supply system is designed with an automatic transfer switch that rapidly switches to a backup power source when the primary supply fails or experiences a blackout. This transfer occurs within milliseconds to a few seconds, ensuring that equipment and systems remain operational during power interruptions.

The primary goal of a dual power supply system is to enhance the reliability and stability of power for critical equipment and systems.

It is ideal for environments that demand high power stability and continuity, such as data centers, communication stations, medical devices, and financial transaction systems.

Healthcare Facilities: In hospitals, power outages can have life-threatening consequences. ATSE ensures immediate switching to backup power in critical areas like operating rooms and intensive care units, providing uninterrupted power supply to essential medical equipment.

ats

Data Centers: Data centers require 24/7 power to keep servers, storage devices, and network infrastructure running. ATSE quickly switches to backup generators or UPS systems in the event of a primary power failure, preventing data loss and service interruptions.

Communication Stations: Communication infrastructure relies on constant power to maintain network operations. ATSE ensures a seamless transition to backup power during grid failures, ensuring the stability of communication services.

Industrial Manufacturing: Continuous production processes are crucial in manufacturing. ATSE prevents costly downtime and production losses by providing continuous power to equipment, ensuring smooth industrial operations.

Public Infrastructure: In public places like airports, subway stations, and shopping malls, ATSE ensures that lighting, security systems, and other critical equipment remain operational during power outages, maintaining public safety.

What role does a dual power supply system play in data centers?

The main goal of using a dual power supply system in data centers is to boost system reliability and stability. With two separate power paths, the system can automatically switch to a backup power source if the primary one fails or requires maintenance.

This setup ensures that critical equipment and servers in the data center continue to operate, minimizing the risk of business disruptions and data loss due to power issues.

Dual power supply systems also support dynamic load balancing in data center designs, preventing any single power source from being overloaded and enhancing overall server performance and stability.

ats

Moreover, a dual power supply system safeguards server hardware by seamlessly switching to the backup power source when an issue arises with the main supply, preventing potential damage to hardware from power failures.

These systems are designed with cost-efficiency and compatibility in mind, allowing for quick power restoration during unexpected outages, thereby protecting business continuity and avoiding unnecessary losses.

Highly compatible dual power supply systems can integrate smoothly with existing power infrastructures, reducing the need for extensive modifications or upgrades while improving overall system stability and reliability.

In short, the role of a dual power supply system in data centers is to provide redundant power, facilitate automatic switching and load balancing, protect server hardware, and enhance system reliability and stability, ensuring continuous business operations and data security.

Benefits of Using Automatic Transfer Switch Equipment(ATSE)

Enhanced Power Reliability: ATSE provides immediate switching to backup power when the primary source fails, ensuring uninterrupted power supply. This is vital for critical environments that cannot afford downtime.

Automated Operation: ATSE performs fully automated power switching without the need for human intervention, reducing complexity and labor costs. Automation also minimizes the risk of human error, improving overall system reliability.

Equipment Protection: By managing power transitions smoothly, ATSE prevents voltage fluctuations that can damage equipment, extending its lifespan and reducing maintenance costs.

Safety: In fields like healthcare, communication, and industrial production, power interruptions can lead to severe safety hazards. ATSE ensures rapid switching, maintaining the safe operation of essential systems and protecting both people and assets.

Economic Benefits: By minimizing power outage-induced production and service interruptions, ATSE helps businesses reduce financial losses and enhance operational efficiency.

Why Choose GRL’s Automatic Transfer Switch Equipment(ATSE) DNQ8 Solutions?

At GRL, we offer high-performance ATSE solutions tailored to meet the demands of various industries.

Our ATSE products are designed for seamless power switching, ensuring reliability and safety in critical applications. With GRL’s ATSE, you gain:

  • Unmatched Reliability: Our ATSE systems are engineered for rapid response, ensuring your operations remain uninterrupted even during power failures.
  • Advanced Technology: GRL’s ATSEsolutions incorporate cutting-edge technology for real-time monitoring and swift switching, providing peace of mind and operational security.
  • Custom Solutions: We understand that different industries have unique power needs. GRL provides customizable ATSE solutions to fit your specific requirements.
  • Cost-Efficiency: By choosing GRL’s ATSE, you not only invest in power continuity but also in reducing downtime and protecting your equipment, translating into long-term cost savings.

ATSE is an indispensable part of any power system, ensuring continuous power supply in a wide range of environments. From healthcare and data centers to industrial manufacturing and public infrastructure, ATSE plays a crucial role in maintaining operational stability and safety.

GRL is committed to delivering top-tier ATSE solutions, combining reliability, advanced technology, and customization to meet the unique demands of our clients. Choose GRL’s ATSE solutions for a reliable, safe, and uninterrupted power experience.

Of course, we also have a manual transfer switch

transfer switch
Commutateur d'isolation AC

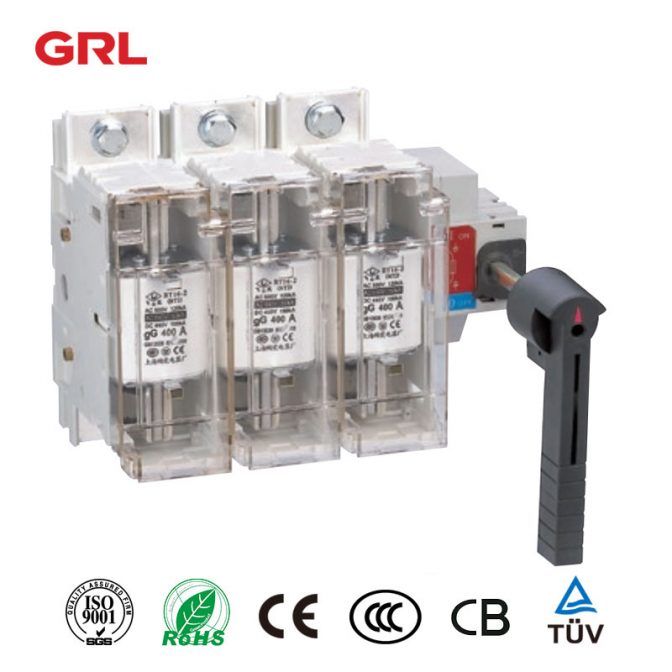

Déconnecteur de fusible Groupe HGLR Série, Déconnecteur de fusible 63 – 630A

Groupe de fusibles disconnecteurs série HGLR

Le groupe de fusibles à interrupteur d’isolement de la série HGLR (ci-après dénommé interrupteur) est un interrupteur multipoteau à commande manuelle. La coque est faite de résine polyester non saturée renforcée de fibre de verre, qui a des performances diélectriques élevées, une capacité de protection et une sécurité fiable.

Le mécanisme de fonctionnement est un mécanisme d’accélération avec stockage d’énergie à ressort et libération instantanée. La connexion instantanée et la déconnexion de la structure de contact multipoint de rupture est indépendante de la vitesse de la poignée de fonctionnement, ce qui améliore considérablement diverses propriétés électriques et mécaniques.

Le groupe de fusibles de déconnecteur peut assurer la connexion et la déconnexion sûres et fiables du circuit. Il dispose d’une protection fiable contre les surcourants ou les courts-circuits. L’état déconnecté est clairement visible.

Fuse Switch Disconnector-1

Caractéristiques de la structure du disconnecteur

Le Disconnector Fuse Group est la solution idéale pour les connexions et déconnexions à courant élevé. Sa conception modulaire le rend facile à assembler selon vos besoins, tandis que la conception structurelle intégrale assure la stabilité. Le mécanisme de stockage d’énergie à ressort permet des connexions et des déconnexions rapides et faciles, même à grande vitesse.

  • Le groupe de fusibles disconnecteurs HGLR-63 ~ 400 adopte une structure de conception modulaire, qui peut être Assemblée librement selon les exigences du client.
  • Le HGLR-630 adopte une conception structurelle intégrale pour assurer la stabilité des performances du produit en raison de son courant élevé.

Le mécanisme de fonctionnement adopte un mécanisme de stockage de l’énergie à ressort. Lorsque le produit est connecté et déconnecté, le ressort peut être libéré instantanément pour réaliser une connexion et une déconnexion rapides (13,8 M / s), ce qui est indépendant de la vitesse de la poignée de fonctionnement et améliore considérablement la capacité d’extinction de l’arc.

Le Disconnector Fuse Group est un moyen sûr et facile de déconnecter votre circuit électrique. Fabriqué en résine polyester non saturée renforcée de fibre de verre de haute qualité, cet interrupteur dispose d’un bouclier visuel pour faciliter le démontage et le remplacement de la liaison de fusible. Le Disconnector Fuse Group dispose également de contacts autonettoyants pour une connexion fiable, ainsi que de fonctions de protection contre la surtension et les courts-circuits.

Répondre à la norme

Norme internationale

  • IEC60947-1 appareillage de commutation et de commande basse tension Partie 1: Généralités
  • IEC60947-3 appareillage de commutation et de commande basse tension, interrupteurs, isolateurs, déconnecteurs et combinaisons de fusibles

Norme nationale

  • GB / T 14048.1 Règles générales pour les appareils de commutation et de commande basse tension
  • GB / T 14048.3 appareils de commutation et de commande à basse tension, interrupteurs, isolateurs, déconnecteurs et combinaisons de fusibles
  • GB / T 4208-1993 degrés de protection des enceintes fermées
  • GB 13539.1 exigences de base pour les fusibles basse tension
  • GB 13539.2 exigences supplémentaires pour les fusibles utilisés par le personnel à temps plein des fusibles basse tension

Conditions normales de travail et d’installation

Environnement opérationnel

La température maximale de l’air ambiant ne doit pas dépasser + 40 ℃, avec un minimum de -5 ℃. La température moyenne à l’intérieur du bâtiment ne doit pas dépasser + 35 ℃ dans un délai de 24 heures. Le site d’installation ne doit pas être situé à plus de 2000m au-dessus du niveau de la mer.

Lorsque la température maximale est supérieure à 40 ℃, l’humidité relative de l’air ne doit pas dépasser 50%. Cependant, à des températures plus basses, une humidité relative plus élevée est autorisée; par exemple, 90% à 20 ℃. Si la condensation due aux changements de température devait se produire, des mesures spéciales devraient être mises en place.

Le niveau de pollution de l’environnement environnant est de niveau 3.

Installation

L’interrupteur doit être installé dans un endroit où il n’y a pas de secousses importantes, de vibrations de choc et d’invasion par la pluie et la neige. Dans le même temps, le lieu d’installation doit être exempt de milieu explosif dangereux, et le milieu doit être exempt de gaz et de poussière suffisants pour corroder le métal et endommager l’isolation.

Lire la suiteQu’est-ce que l’isolateur SwitchC’est ça.

Fuse Switch Disconnector-2

Déconnecteur du commutateur de fusibleTableau de comparaison des courants de fusible et de sélection des fusibles.

Interrupteur isolant Groupe de fusibles différents fusibles de cadre

Courant nominal du groupe de fusibles de déconnecteur (A))

 Courant nominal de la liaison de fusible (A))

Taille des fusibles
63

2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63

00C
160

2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160

00
250

16, 20, 25, 40, 50, 63, 80, 100, 125, 160, 200, 250

1
400

50, 63, 80, 100, 125, 160, 200, 250, 315, 400

2
630 à 630

200, 250, 315, 400, 500, 630

3

Propriétés électriques et mécaniques du groupe de fusibles HGLR-63 ~ 630

Paramètres électriques Courant de chauffage convenuI(1)A))

63

 160 250 400

630 à 630
(en dollars des États-Unis) Taille des fusibles

00C

 00 1 2

3
(en dollars des États-Unis) Tension d’isolation nominale Ui

800

 800 800 800

800
(en dollars des États-Unis) Résistance diélectrique (V)

2000

 2000 2000 2000

2000
(en dollars des États-Unis) Résistance de l’impulsion nominale à la tension Uimp kV

8

 8 8 8

8
(en dollars des États-Unis) Courant de travail nominalI(en milliers de dollars des États-Unis)A))

415V

 AC-23B 63 160 250 400

630 à 630
(en dollars des États-Unis) (en dollars des États-Unis)

690V

 AC-21B 40 100 200 315

400
(en dollars des États-Unis) Limite du courant de court-circuit(QI) (KA)

20

 20 20 20

20
Capacité de fabrication et de rupture (bras) Capacité nominale de fabrication

630

 1600 2500 4000

630 à 6300
(en dollars des États-Unis) Capacité de rupture nominale

504 à 504

 1280 2000 3200

5040 à 5040
Activités opérationnelles(en dollars des États-Unis)

Exécution du budget

 Durée de vie mécanique

1700

 1400 1400 800

800
(en dollars des États-Unis) Durée de vie électrique

300

 200 200 200

200
WHuit 3PFruits et légumes

1

 1,8 3.2. (en) Tableau 4.8

16
(en dollars des États-Unis) 4 PFruits et légumes

1., 3

 2.3. 4,5 6.1.

19.

Schéma du disconnecteur et dimension d’installation de l’interrupteur à fusible (mm)

Fuse Switch Disconnector-3

Spécifications

A

 B C D E F G H K N

M
HGLR-63 / 3

134.

 118. 31. 70 118. 134. 102 32 97 9.5 et 9.5 (5)
HGLR-63 / 4

166

 118. 31. 70 118. 134. 102 32 97 9.5 et 9.5

(5)

Fuse Switch Disconnector-4

Déconnecteur du commutateur de fusible

Spécifications

A

 B C D E H M K N P U L

X X
HGLR-160 / 3

165

 162. 192 118. 127 108 67 90 141 36 115 (5)

8,8%
HGLR-160 /(4)

200

 162. 192 118. 127 144 67 90 141 36 115 (5)

8,8%
HGLR-250 / 3

236

 195 200 160 146 180 93 137 165 60 145 (6)

(11)
HGLR-250 /(4)

296

 195 200 160 146 240 93 137 165 60 145 (6)

(11)
HGLR-400 / 3

281

 205 200 170 149 198 124 137 175 66 145 (6)

(11)
HGLR-400 / 4

347

 205 200 170 149 264 124 137 175 66 145 (6)

(11)

Fuse Switch Disconnector-5

Déconnecteur du commutateur de fusible

Spécifications

A

 B C D E H M K N P U L

X X
HGLR-160 / 3

165

 162. 150 à 300 118. 127 108 67 90 141 36 126 (5) 8,8%
HGLR-160 /(4)

200

 162. 150 à 300 118. 127 144 67 90 141 36 126 (5)

8,8%
HGLR-250 / 3

236

 195 150 à 300 160 146 180 93 137 165 60 126 (6)

(11)
HGLR-250 /(4)

296

 195 150 à 300 160 146 240 93 137 165 60 126 (6)

(11)
HGLR-400 / 3

281

 205 150 à 300 170 149 198 124 137 175 66 126 (6)

(11)
HGLR-400 / 4

347

 205 150 à 300 170 149 264 124 137 175 66 126 (6)

(11)

Fuse Switch Disconnector-6

Fuse Switch Disconnector-7

Fuse Switch Disconnector-8

Quels scénarios d’application nécessitent des commutateurs d’isolement industriel?

C’est ça.

Le rôle clé des interrupteurs d’isolement industriels

Dans un environnement industriel, la sécurité et l’efficacité sont très importantes. Cela est particulièrement vrai pour les appareils électroménagers et les machines de grande puissance. Pour assurer un bon fonctionnement et protéger le personnel, les interrupteurs d’isolement de qualité industrielle deviennent des composants indispensables.

(1)Machines et équipements lourds

Dans les domaines industriels tels que la fabrication, les machines lourdes telles que les presses, les tours et les fraiseuses sont des équipements courants dans les usines. Ces machines fonctionnent souvent à des tensions et des courants élevés, ce qui peut être dangereux pendant la maintenance ou les réparations. De qualité industrielleInterrupteurs d’isolementPeut isoler l’alimentation en toute sécurité avant d’effectuer des travaux de maintenance ou d’autres travaux. Travaillez en toute sécurité.

2.Fours industriels

Fours industriels et fours pour procédés tels que le durcissement, le recuit et le traitement thermique. Ils supportent souvent des températures extrêmement élevées et nécessitent un contrôle précis. Les interrupteurs isolants permettent de déconnecter l’alimentation en toute sécurité.

3.Moteurs et entraînements

Les moteurs électriques alimentent différents types d’équipements mécaniques dans des environnements industriels. Ce sont des composants essentiels des lignes de production et d’autres processus. Lors de l’exécution de la maintenance, les interrupteurs d’isolement assurent une déconnexion sûre de l’alimentation électrique, évitant ainsi tout accident.

4.équipement de soudage à haute puissance

Les équipements de soudage dans les environnements industriels fonctionnent souvent à des courants et des tensions élevés. Interrupteurs isolants pour couper l’alimentation en cas de maintenance ou de situations d’urgence. Cela ajoute une couche de sécurité supplémentaire pour ceux qui travaillent avec des machines de soudage.

5.Moteurs et systèmes triphasés

Les moteurs triphasés sont courants dans les opérations industrielles à grande échelle. Ils conduisent tout, des convoyeurs aux compresseurs. Les interrupteurs d’isolement conçus pour un usage industriel permettent une déconnexion sûre de l’énergie

6.Transformateur haute tension

Les transformateurs sont des équipements essentiels dans les installations industrielles pour la régulation des niveaux de tension. En raison des tensions élevées impliquées, les interrupteurs d’isolement permettent de débrancher l’alimentation en toute sécurité lors de la maintenance, de l’inspection ou de la réparation.

En général, les interrupteurs d’isolement de qualité industrielle sont très importants dans les environnements où fonctionnent des appareils électroménagers et des équipements mécaniques de grande puissance. Ils fournissent un filet de sécurité essentiel en isolant la puissance pendant la maintenance ou les urgences.Interrupteur d’isolement de charge

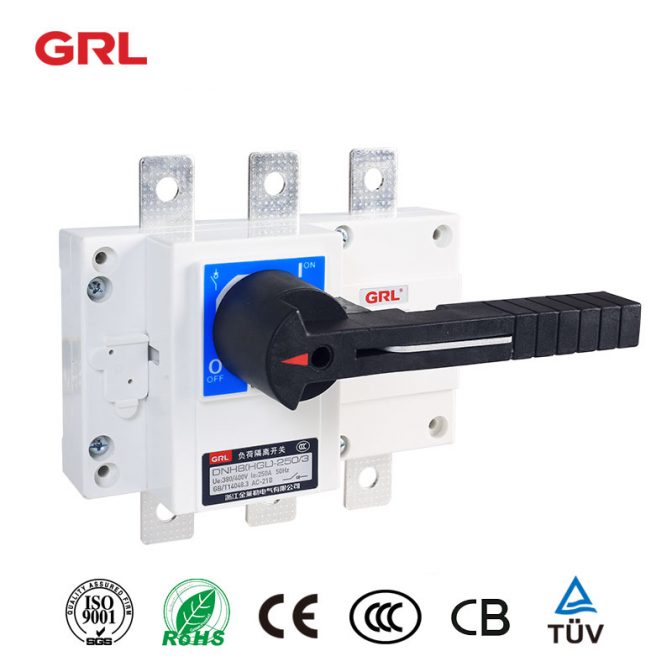

Commutateur d'isolation AC

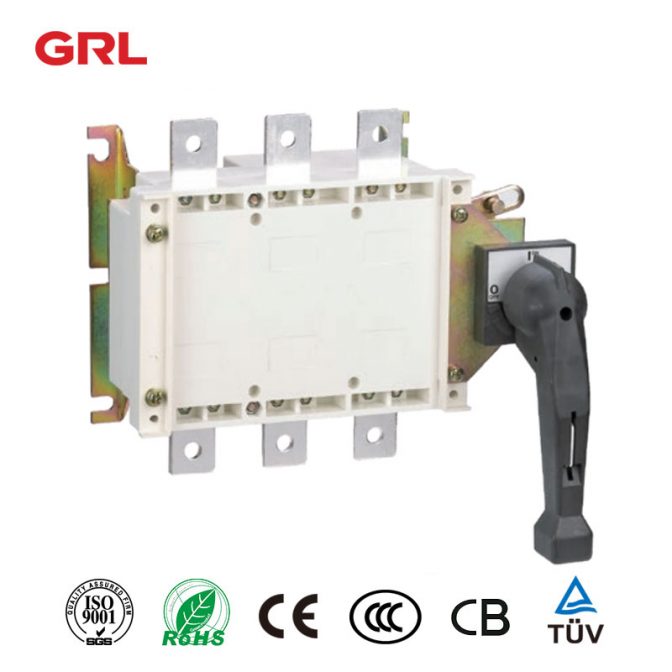

Disjoncteur électrique DNH8 (HGL) / Série C Fonctionnement latéral – Disjoncteur de charge

Déconnecteur électrique DNH8 (HGL) / série C

Opération latérale-disconnecteur de charge

Lire la suiteQu’est-ce que l’isolateur SwitchC’est ça.

Electrical Disconnector-1

Détails du produit

Electrical Disconnector-2

DNH8 (HGL) -125 ~ 630 / C schéma de fonctionnement latéral et dimension d’installation

Electrical Disconnector-3

Spécifications

 Dimension globale

Dimension d’installation
En

A

 B C D E J1 J2 N P R S U Tarif de préférence applicable Y J K

L
125A / 3

273

 135. 147 156 83 29 195 28 36 20 25 115 9 55 120 95

(7)
125A /(4)

303

 135. 147 156 83 29 225 22. 36 20 25 115 9 55 150 95 (7)
160A / 3

273

 135. 147 156 83 29 195 28 36 20 25 115 9 55 120 95

(7)
160A /(4)

303

 135. 147 156 83 29 225 22. 36 20 25 115 9 55 150 95

(7)
200A / 3

345

 170 167 166 95 30. 235 33. 50. 25 30. 140 (11) 64 160 116

9
200A /(4)

395

 170 167 166 95 30. 285 33. 50. 25 30. 140 (11) 64 210 116

9
250A / 3

345

 170 167 166 95 30. 235 33. 50. 25 30. 140 (11) 64 160 116

9
250A /(4)

395

 170 167 166 95 30. 285 33. 50. 25 30. 140 (11) 64 210 116

9
315A / 3

436 à 436

 240 213 197 129 45. 298 42. 50. 32 40 206 (11) 84 270 179

9.5 et 9.5
315A /(4)

496 à 496

 240 213 197 129 45. 358 38 50. 32 40 206 (11) 84 210 179

9.5 et 9.5
400A / 3

436 à 436

 240 213 197 129 45. 298 42. 65 32 40 206 (11) 84 270 179

9.5 et 9.5
400A /(4)

496 à 496

 240 213 197 129 45. 358 38 65 32 40 206 (11) 84 210 179

9.5 et 9.5
500A / 3

436 à 436

 260 213 197 129 45. 298 42. 60 40 50. 220 13 84 210 179

9.5 et 9.5
500A /(4)

496 à 496

 260 213 197 129 45. 358 38 60 40 50. 220 13 84 270 179

9.5 et 9.5
630A / 3

436 à 436

 260 213 197 129 45. 298 42. 60 40 50. 220 13 84 210 179

9.5 et 9.5
630A /(4)

496 à 496

 260 213 197 129 45. 358 38 60 40 50. 220 13 84 270 179

9.5 et 9.5

Déconnecteur électrique DNH8 (HGL) -1000 ~ 1600A / C schéma de fonctionnement latéral et dimension d’installation

Mise en marche ou arrêt de l’isolateur

Electrical Disconnector-4

Spécifications

 Dimension globale

Dimension d’installation
En

A

 B C D J1 N P R S V W X Y J

K
1000A / 3

582 à 582

 308 (voir tableau 2). 150 450 53,5 120 60 55 35. 20 16,5% 109 353 220
1MilleA /(4)

697 à 697

 310 (voir tableau 2). 150 565 50, 5 et 5 120 60 55 35. 20 16,5% 110 471

220
1250A / 3

582 à 582

 336 (voir tableau 2). 150 450 53,5 120 80 68 40 35. 16 109 353

220
1250A /(4)

697 à 697

 338 (voir tableau 2). 150 565 50, 5 et 5 120 80 68 40 35. 16 110 471

220
1600A / 3

582 à 582

 336 (voir tableau 2). 150 450 53,5 120 80 68 40 35. 16 110 353

220
1600A /(4)

697 à 697

 338 (voir tableau 2). 150 565 50, 5 et 5 120 80 68 40 35. 16 111 471

220

Déconnecteur électrique DNH8 (HGL) -2000 ~ 3150A / C contour de fonctionnement latéral et dimension d’installation

Electrical Disconnector-5

Electrical Disconnector-6

Spécifications

 Dimension globale

Dimension d’installation
En

A

 B C D J1 N P R S V W X Y Y1 J

K
2000A / 3

582 à 582

 445 330 239 450 53,5 120 80 90 40 40 20 102 207.5 à 207.5 353

220
2000A /(4)

697 à 697

 447 330 239 565 50, 5 et 5 120 80 90 40 40 20 103 208.5 à 208.5 471 220
2500A / 3

582 à 582

 445 330 239 450 53,5 120 80 90 40 40 20 102 207.5 à 207.5 353

220
2500A /(4)

697 à 697

 447 330 239 565 50, 5 et 5 120 80 90 40 40 20 103 208.5 à 208.5 471

220
3150 à 3150A / 3

582 à 582

 492 330 239 450 53,5 120 120 101 50. 50. 21 75,5 235,5 353

220
3150 à 3150A /(4)

697 à 697

 494 330 239 565 50, 5 et 5 120 120 101 50. 50. 21 76.5 76.5 236.5 à 236.5 471

220

Interrupteur d’isolement ou disjoncteur, lequel doit être installé en premier?

Les interrupteurs d’isolement et les disjoncteurs sont deux éléments clés dans ce domaine. Ils jouent des rôles uniques mais complémentaires dans la gestion des circuits. La question qui se pose souvent est la suivante: dans la configuration, lequel doit être installé en premier?

Comprendre l’interrupteur d’isolement et les disjoncteurs

Avant de discuter de la séquence, il est nécessaire de comprendre les fonctions d’isolement des interrupteurs et des disjoncteurs.

Interrupteur d’isolement

Un interrupteur d’isolement est un dispositif électrique qui déconnecte principalement une partie d’un circuit électrique de l’alimentation principale. Il est souvent utilisé pour l’entretien, la réparation ou pour isoler l’équipement défectueux du système électrique. Contrairement aux disjoncteurs,Interrupteurs d’isolementImpossible d’interrompre le flux de courant en cas de défaut. Son objectif principal est de fournir un espace de protection pour des travaux d’entretien sûrs.

Disjoncteurs

ADisjoncteurEst un dispositif de protection qui interrompt automatiquement le flux d’électricité lorsqu’un événement de surcharge ou de court-circuit se produit. Il protège les systèmes électriques des dommages causés par un courant excessif. Un disjoncteur est capable de fermer et d’ouvrir un circuit simultanément dans des conditions normales et de défaut.

Séquence: l’interrupteur d’isolement d’abord, puis le disjoncteur

Dans une configuration de système électrique typique, il est recommandé d’installer d’abord le commutateur d’isolement, suivi du disjoncteur. Voici pourquoi:

La sécurité d’abord:Placer le commutateur d’isolement avant le disjoncteur pour s’assurer que le circuit peut être déconnecté en toute sécurité pendant les travaux de maintenance ou de réparation. Cela fournit une couche de protection supplémentaire pour ceux qui travaillent sur le système.

Confirmation visuelle:Le commutateur d’isolement fournit un espace visible dans le circuit lorsqu’il est ouvert, ce qui permet aux techniciens de confirmer visuellement que le circuit a été isolé avant d’effectuer tout travail.

Protégez les contacts du disjoncteur:En isolant d’abord le circuit, vous pouvez protéger les contacts du disjoncteur contre le courant excessif ou les courts-circuits potentiels qui peuvent se produire pendant les activités de maintenance.

Réduisez le risque de flash d’arc:Arc flash peut être très dangereux. L’utilisation d’un interrupteur d’isolement pendant la maintenance ou la déconnexion peut minimiser la possibilité de flash d’arc.

Respecter les normes de sécurité:Le fait de suivre cette séquence est conforme aux normes de sécurité de l’industrie et aux meilleures pratiques pour les installations électriques.

Exceptions et circonstances particulières

Bien que la règle générale soit d’installer d’abord le commutateur d’isolement, puis le disjoncteur, il peut y avoir des situations spécifiques ou des systèmes spécialisés qui nécessitent une séquence d’installation différente. Dans ce cas, il est crucial de consulter un ingénieur électricien qualifié ou de suivre les instructions du fabricant.

En général, l’ordre des interrupteurs d’isolement avant les disjoncteurs est un principe de base dans les installations électriques. Il privilégie la sécurité et les procédures de maintenance appropriées, contribuant ainsi à un fonctionnement stable et fiable à long terme des systèmes électriques.

N’oubliez pas que le fait de suivre les normes établies de l’industrie et de demander des conseils professionnels au besoin peut vous assurer que votre système électrique fonctionne efficacement et en toute sécurité.

Commutateur d'isolation AC

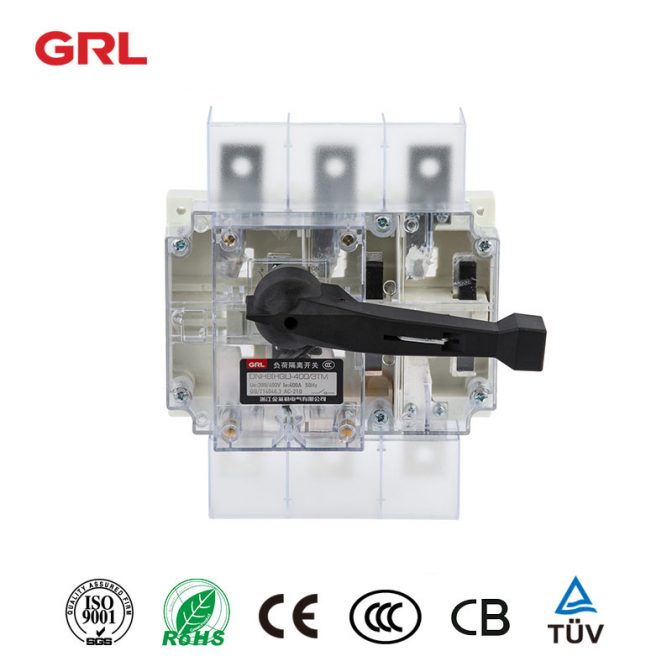

Disconnecteur de charge transparent DNH8 (HGL) / série TM

Déconnecteur DNH8 (HGL) / TM Series

Disconnecteur de charge transparente

Transparent Load Disconnector-1

Overview du produit

DNH8 (HGL) -160A ~ 630A / TM est applicable à AC 50Hz, tension nominale 400V et courant nominal 630A. Il est utilisé pour connecter et isoler rarement les disjoncteurs et les lignes.

Mode d’opération

  • Fonctionnement direct : la poignée est placée sur le commutateur
  • Fonctionnement à l’extérieur de l’armoire ; La poignée est installée à l’extérieur de l’armoire de distribution d’énergie

L’utilisation principale du couvercle supérieur transparent et du petit couvercle est de permettre une observation directe de la structure interne et de l’état de contact. L’arbre d’extension est utilisé pour permettre le fonctionnement lorsque l’unité est en dehors de l’armoire.

Commutateur d’isolation On ou Off

Dimension de contour et d’installation (mm)

Transparent Load Disconnector-2

Transparent Load Disconnector-3

Transparent Load Disconnector-4

Transparent Load Disconnector-5

Transparent Load Disconnector-6

Transparent Load Disconnector-7

Spécifications

Dimension générale
dans

B

 U R Y

ø
400A

241

 207 31.5 37

11
630A

260

 220 40 37.5

13

Cliquez pour voir Groupe GRL Information de société>>

Cliquez pour voir GRL Lien de fusion Produit>>

Cliquez pour voir Switch d’isolation Produit>>

Commutateur d'isolation AC

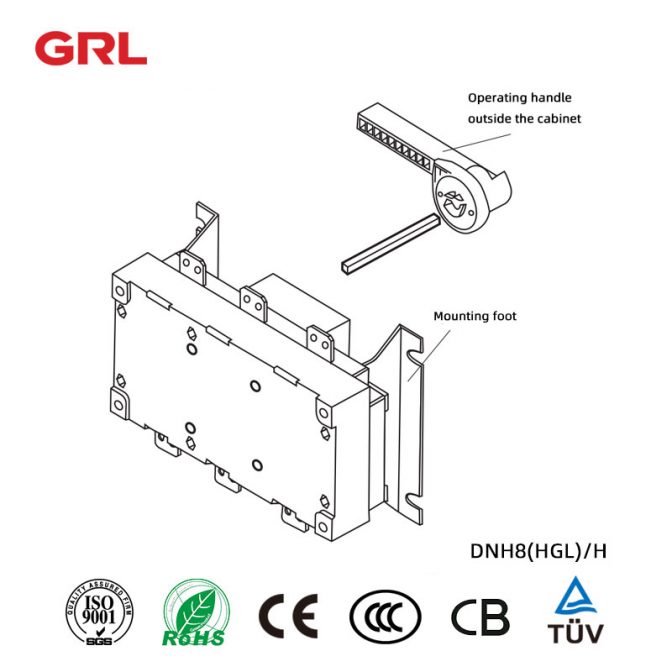

Interrupteur d’isolation DNH8 (HGL) / Série H Fonctionnement derrière l’armoire – Disconnecteur de charge

Interrupteur d’isolement DNH8 (HGL) / série H

Fonctionnement derrière le Cabinet-Load Disconnector

Isolating Switch -1

Champ d’application

Les interrupteurs d’isolement d’une capacité de courant de 160 à 1600 ampères conviennent pour une utilisation dans des circuits pour la réalisation et la rupture de connexions, ainsi que pour l’isolation électrique. Les interrupteurs ayant un courant nominal de 1000 ampères ou plus ne doivent être utilisés que pour l’isolation électrique. Des interrupteurs à trois pôles et à quatre pôles (3 + 1) sont disponibles.

Les interrupteurs de 1600 ampères ou moins sont disponibles avec une fenêtre d’observation, à travers laquelle l’état des contacts (ouverts ou fermés) peut être directement observé.

Des contacts auxiliaires peuvent être installés si nécessaire.

Note:Ce produit d’interrupteur isolant ne permet que le fonctionnement à l’extérieur de l’armoire

Modèle de commande:DNH8 (HGL) -630 / 3JH

Si une fenêtre d’observation visuelle est nécessaire, le modèle d’ordre du commutateur d’isolement est DNH8 (HGL) -630 / 3JKH

Lire la suiteQu’est-ce que l’isolateur SwitchC’est ça.

Contour et dimension d’installation (mm)

Isolating Switch -2

Spécifications

 Dimension globale

Dimension d’installation
En

A

 B C D D1 N P R U (‘)X F H J K

L1
125A / 3

140

 135. 17. 15 93 75 36 20 115 9 50. (10) 120 95

(7)
125A /(4)

170

 135. 17. 15 93 75 36 20 115 9 50. (10) 150 95

(7)
160A / 3 140 135. 17. 15 93 75 36 20 115 9 50. (10) 120 95 (7)
160A /(4)

170

 135. 17. 15 93 75 36 20 115 9 50. (10) 150 95

(7)
200A / 3

180

 170 18. 20 100). 105 50. 25 140 (11) 79 15 160 115

9
200A /(4)

230

 170 18. 20 100). 105 50. 25 140 (11) 79 15 210 115

9
250A / 3

180

 170 18. 20 100). 105 50. 25 140 (11) 79 15 160 115

9
250A /(4)

230

 170 18. 20 100). 105 50. 25 140 (11) 79 15 210 115

9
315A / 3

230

 240 20 30. 137 135. 65 32 206 (11) 95 20 210 135.

(11)
315A /(4)

290

 240 20 30. 137 135. 65 32 206 (11) 95 20 270 135.

(11)
400A / 3

230

 240 20 30. 137 135. 65 32 206 (11) 95 20 210 135.

(11)
400A /(4)

290

 240 20 30. 137 135. 65 32 206 (11) 95 20 270 135.

(11)
500A / 3

230

 260 20 30. 137 135. 65 40 220 13 95 20 210 135.

(11)
500A /(4)

290

 260 20 30. 137 135. 65 40 220 13 95 20 270 135.

(11)
630A / 3

230

 260 20 30. 137 135. 65 40 220 13 95 20 210 135.

(11)
630A /(4)

290

 260 20 30. 137 135. 65 40 220 13 95 20 270 135.

(11)

Isolating Switch -3

Spécifications

 Dimension globale

Dimension d’installation
En

A

 B N P R V W X Y J

K
1000A / 3

378

 308 174 120 60 35. 20 16,5% 49 350

220
1MilleA /(4)

493

 310 235 120 60 35. 20 16,5% 48 471

220
1250A / 3

378

 336 174 120 80 40 35. 16 49 350

220
1250A /(4)

493

 338 235 120 80 40 35. 16 48 471

220
1600A / 3

378

 336 174 120 80 40 35. 16 50. 350

220
1600A /(4)

493

 338 235 120 80 40 35. 16 49 471

220

Si vous avez besoin de plus d’informations ouExiger une réponse sur mesure, n’hésitez pas à nous contacter et nous vous répondrons dès que possible.

Mise en marche ou arrêt de l’isolateur

Commutateur d'isolation AC

Interrupteur d’isolation à 3 pôles DNH8 (HGL) série Interrupteur de déconnexion de charge

DNH8 (HGL) série 3 interrupteur d’isolement des pôles vue d’ensemble

Champ d’application de l’interrupteur d’isolateur à 3 pôles

Le commutateur d’isolateur de pôle DNH8 (HGL) série 3 est spécialement conçu pour les circuits fonctionnant à l’AC 50Hz avec une tension nominale de 400V et un courant nominal jusqu’à 3150A. Ces commutateurs sont idéaux pour commuter rarement les circuits en marche et en arrêt et en fournissant une isolation électrique fiable.

3 Pole Isolator Switch

3 fonction de commutateur d’isolateur de pôle

  • Mécanisme de libération instantanée:Le mécanisme d’accélération innovant permet une commutation rapide à des vitesses de 13,8 m / S. cette fonction fonctionne indépendamment de la vitesse de la poignée, ce qui améliore considérablement la capacité d’extinction des arcs.
  • Construction durable:Le boîtier de commutation est fabriqué à partir de résine polyester non saturée renforcée de fibres de verre, offrant un excellent retardateur de flamme, des propriétés diélectriques et une résistance aux chocs. Cela le rend adapté à divers environnements difficiles, assurant des performances robustes d’extinction d’arc.
  • Contacts autonettoyants:Les contacts parallèles à double point d’arrêt sont dotés de mécanismes autonettoyants, ce qui améliore la fiabilité.
  • Caractéristiques de sécurité:Chaque contact a deux faces de contact distinctes, et une grande distance d’isolement dans la position « 0 » empêche le mauvais fonctionnement. De plus, trois serrures peuvent être utilisées simultanément pour sécuriser la poignée.

Lire la suiteQu’est-ce que l’isolateur SwitchC’est ça.

3 Pole Isolator Switch Model and Meaning

Alien Isolation Switch-2

Par exemple, le modèle DNH8 (HGL) -160A / 4Z2JF11 ~ 380V présente les caractéristiques suivantes:

    • Tension nominale AC: 380V
    • Courant de chauffage sous contrat: 160A
    • Courant nominal: 125A
    • Quatre pôles avec fonctionnement extérieur de l’armoire et contacts auxiliaires (1 normalement ouvert + 1 normalement fermé).

3 conditions de fonctionnement de l’interrupteur isolateur de poteau

  1. Plage de température:La température de l’air ambiant doit rester comprise entre -5 ° C et + 40 ° C, avec une humidité relative ne dépassant pas 95%.
  2. Altitude:L’altitude d’installation ne doit pas dépasser 2000 mètres.
  3. Environnement:L’interrupteur doit être utilisé dans des environnements exempts d’explosifs et où la pluie ou la neige ne s’immiscent pas.

3 interrupteurs d’isolateur de poteau répondent au critère

Conformité aux normes

La série DNH8 (HGL) répond aux normes internationales et nationales:

Normes internationales:

    • IEC 60947-1: équipements de commutation et de commande basse tension partie I: Généralités
    • CEI 60947-3: équipements de commutation et de commande basse tension, interrupteurs, isolateurs, interrupteurs d’isolement et appareils combinés à fusibles

Normes nationales:

      • GB / T 14048.1: appareillage de commutation et équipement de commande basse tension dispositions générales
      • GB / T 14048.3: équipement de commande des appareils de commutation basse tension, interrupteurs basse tension, isolateurs, interrupteurs d’isolateurs et dispositifs combinés à fusible

3 paramètres techniques du commutateur d’isolateur de pôle

La série DNH8 (HGL) de 3 commutateurs d’isolateur de poteau est conçue pour une utilisation dans une variété d’applications où la mise en marche et la désactivation du circuit ou l’isolation électrique sont nécessaires. Ils sont disponibles en sept modèles différents, allant de 63A à 3150A, et disposent d’une conception modulaire avec trois et quatre niveaux (trois niveaux + niveau neutre pour la mise en marche et la désactivation).

L’interrupteur d’isolement électrique est également équipé d’une fenêtre avant qui indique l’état marche / arrêt du contact, et d’une fenêtre d’observation arrière qui permet l’observation directe de l’état on-off du contact.

Courant nominal en (A)

63A

 100A 160A 250A

630A
Courant de chauffage contractuel ITH (A)(en dollars des États-Unis)

40

 63 80 100 125 160 200 250 315 400 500 630 à 630
Tension d’isolation nominale ui (V) (classe d’installation)IV.))

690

 690 1000 1000

1000
Résistance diélectrique (V)

1890

 1890 2200 2200

2200
Résistance de l’impulsion nominale à la tension Uimp kV

8

 8 12 12

12
Courant de fonctionnement nominalLe(a)(en dollars des États-Unis)

AC-21B

40

 63 80 100 125 160 200 250 315 400 500 630 à 630

AC-22B

40

 63 80 100 125 160 200 250 315 400 500

630 à 630
(en dollars des États-Unis)

AC-23B

40

 63 80 100 125 160 200 250 315 400 500 630 à 630
Puissance du moteur P (kW)(en dollars des États-Unis)

400 V

 18,5% 25 40 40 63 80 100 132 160 220 280

315
Courant d’endurance de courte durée évaluéCentre de recherches pour le développement international(Ka RMS) 1s

2

 2 2 2 (6) (6) 9 9 12.6 et 12.6 12.6 et 12.6 12.6 et 12.6

12.6 et 12.6
Capacité de rupture nominale CII (A RMS)AC-23B400V

320

 504 à 504 640 à 640 800 1000 1080 1600 2000 2520 à 2520 3200 4000 dollars. 5040 à 5040
Capacité nominale de commutation ICM (A RMS)AC-23B400V(en dollars des États-Unis)

400

 630 800 1000 1250 1600 2000 2500 3150 4000 5000 630 à 6300
Capacité nominale de commutation de court-circuit ICM (Ka Peak)(en dollars des États-Unis)

2,84%

 2,84% 2,84% 2,84% 9.2 à 9.2 9.2 à 9.2 15.3 et 15.3 15.3 et 15.3 25.2 à la fin de l’année 25.2 à la fin de l’année 25.2 à la fin de l’année

25.2 à la fin de l’année
Durée de vie mécanique 400V(en dollars des États-Unis)

1700

 1700 1700 1700 1400 1400 1400 1400 800 800 800

800
Durée de vie électrique 400V

300

 300 300 300 200 200 200 200 200 200 200 200
Couple de fonctionnement (nm)

1.2.

 1.2. 1.2. 1.2. 6.5 à 6.5 6.5 à 6.5 (10) (10) 21 21 21

21
Poids (kg)

3P

 0.4 0.4 0.4 0.4 0,55% 0,55% 1.2. 1.2. 2 2 4.4. 4.4. Tableau 4.9

Tableau 4.9

(4)P

 0,42 0,42 0,42 0,42 0,62 0,62 1.4 à la fin de l’année 1.4 à la fin de l’année 2.35 à la fin de l’année 2.35 à la fin de l’année 5.5 à la fin de l’année 5.5 à la fin de l’année 6.3 à la fin de l’année 6.3 à la fin de l’année
Courant nominal en (A)

1600A

3150A
Courant de chauffage contractuel ITH (A)

1000

 1250 1600 2000 2500

3150 à 3150
Tension d’isolation nominale ui (V) (classe d’installation)IV.))

1000

1000
Résistance diélectrique (V)

2200

2200
Résistance de l’impulsion nominale à la tension Uimp kV

12

12
Courant de fonctionnement nominalLe(a)

AC-21B

1000

 1250 1600 2000 2500 3150 à 3150

AC-22B

 / / / / /

/

AC-23B

 / / / / /

/
Puissance du moteur P (kW)

400 V

 560 560 560 710 710

710
Courant d’endurance de courte durée évaluéCentre de recherches pour le développement international(Ka RMS) 1s

30.

 30. 30. 50. 50.

50.
Capacité de rupture nominale CII (A RMS)AC-23B400V

1500

 1875 à 1875 2400 3 000 3750 à 3750

Nom de l’entreprise
Capacité nominale de commutation ICM (A RMS)AC-23B400V

1500

 1875 à 1875 2400 3 000 3750 à 3750

Nom de l’entreprise
Capacité nominale de commutation de court-circuit ICM (Ka Peak)

63

 63 63 105 105

105
Durée de vie mécanique 400V

500

 500 500 500 500

500
Durée de vie électrique 400V

100

 100 100 100 100

100
Couple de fonctionnement (nm)

37.

 37. 37. 50. 50.

50.
Poids (kg)

3P

 13.2. 14,6% 15,6% de la population totale. 25, 5, 5 et 5 25, 5, 5 et 5

31.

(4)P

 14,8% 17.1 18. 37.5 37.5 37.5 37.5

51,5 millions d’euros

Mode de fonctionnement du commutateur d’isolateur à 3 pôles

Alien Isolation Switch-3

3 déconnecteur de charge de poteau

Alien Isolation Switch-4

Schéma de l’interrupteur d’isolateur à 3 poteaux et dimension d’installation (mm)

Alien Isolation Switch-5

Alien Isolation Switch-6

Alien Isolation Switch-7

Alien Isolation Switch-8

Spécifications

 Dimension globale

Dimension d’installation

En

 A B C D D1 E (‘)L F H N P R S U (‘)X Y J

K

125A / 3

 140 135. 121. 15 93 71 5.5 à la fin de l’année 50. (10) 75 36 20 25 115 9 24 120

65

125A /(4)

 170 135. 121. 15 93 71 5.5 à la fin de l’année 50. (10) 75 36 20 25 115 9 24 150

65

160A / 3

 140 135. 121. 15 93 71 5.5 à la fin de l’année 50. (10) 75 36 20 25 115 9 24 120 65

160A /(4)

 170 135. 121. 15 93 71 5.5 à la fin de l’année 50. (10) 75 36 20 25 115 9 24 150

65

200A / 3

 180 170 144 20 100). 84 5.5 à la fin de l’année 79 15 105 50. 25 30. 140 (11) 25 160

90

200A /(4)

 230 170 144 20 100). 84 5.5 à la fin de l’année 79 15 105 50. 25 30. 140 (11) 25 210

90

250A / 3

 180 170 144 20 100). 84 5.5 à la fin de l’année 79 15 105 50. 25 30. 140 (11) 25 160

90

250A /(4)

 230 170 144 20 100). 84 5.5 à la fin de l’année 79 15 105 50. 25 30. 140 (11) 25 210

90

315A / 3

 230 240 188 30. 137 115 (7) 95 20 135. 65 32 40 206 (11) 37. 210

140

315A /(4)

 290 240 188 30. 137 115 (7) 95 20 135. 65 32 40 206 (11) 37. 270

140

400A / 3

 230 240 188 30. 137 115 (7) 95 20 135. 65 32 40 206 (11) 37. 210

140

400A /(4)

 290 240 188 30. 137 115 (7) 95 20 135. 65 32 40 206 (11) 37. 270

140

500A / 3

 230 260 188 30. 137 115 (7) 95 20 135. 65 40 50. 220 13 37.5 37.5 210

140

500A /(4)

 290 260 188 30. 137 115 (7) 95 20 135. 65 40 50. 220 13 37.5 37.5 270

140

630A / 3

 230 260 188 30. 137 115 (7) 95 20 135. 65 40 50. 220 13 37.5 37.5 210

140

630A /(4)

 290 260 188 30. 137 115 (7) 95 20 135. 65 40 50. 220 13 37.5 37.5 270

140

Alien Isolation Switch-9

Alien Isolation Switch-10

Alien Isolation Switch-11

Alien Isolation Switch-12

Spécifications

 Dimension globale

Dimension d’installation
En

A

 B C D D1 E (‘)L F H N P J

K
1000A / 3

378

 308 174 120 60 200 35. 20 16,5% 49 353

175
1MilleA /(4)

493

 310 235 120 60 200 35. 20 16,5% 48 471

174
1250A / 3

378

 336 174 120 80 200 40 35. 16 49 353

175
1250A /(4)

493

 338 235 120 80 200 40 35. 16 48 471

174
1600A / 3

378

 336 174 120 80 200 40 35. 16 50. 353

175
1600A /(4)

493

 338 235 120 80 200 40 35. 16 49 471

174
2000A / 3

378

 445 174 120 80 200 40 40 20 103 50. 353

220
2000A /(4)

493

 447 235 120 80 200 40 40 20 100). 50. 471

220
2500A / 3

378

 445 174 120 80 200 40 40 20 103 65 353

220
2500A /(4)

493

 447 235 120 80 200 40 40 20 100). 65 471

220
3150 à 3150A / 3

378

 492 174 120 120 200 50. 50. 21 77 65 353

220
3150 à 3150A /(4)

493

 494 235 120 120 200 50. 50. 21 78 65 471 220

Le commutateur d’isolateur de phase DNH8 (HGL) série 3 fournit des fonctionnalités essentielles pour l’isolation électrique et le contrôle de circuit dans diverses applications. Disponible dans des modèles allant de 63A à 3150A, cette conception modulaire intègre trois et quatre niveaux (y compris un niveau neutre pour le fonctionnement du circuit). En outre, il dispose d’une fenêtre avant pour indiquer l’état de contact et d’une fenêtre d’observation arrière pour une surveillance facile.

Si vous avez des questions ou si vous avez besoin de plus d’informations sur nos interrupteurs d’isolateur, options de commutateurs d’isolation électrique, ou d’autres produits, s’il vous plaît n’hésitez pas àContactez-nousC’est ça !

Système de busbar 60mm,Busbar Clamp

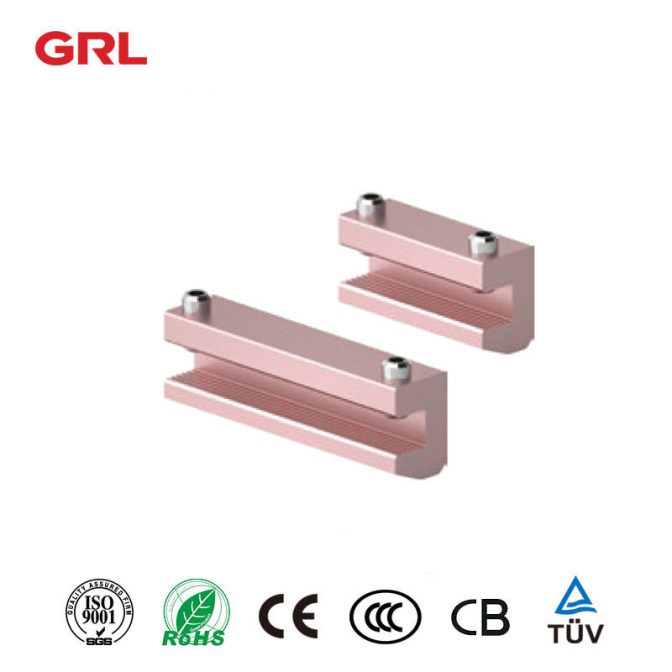

250A ~ 2500A Clamp Cable Busbar

La pince de câble busbar est un accessoire électrique qui est utilisé pour serrer et fixer les barres de bus au câble. Il est fabriqué à partir d’un matériau durable et résistant à la corrosion, ce qui le rend idéal pour une utilisation en extérieur ou dans des environnements industriels. Le produit a une bonne conductivité électrique et il peut être utilisé au niveau de courant 250A ~ 2500A. La conception de la pince de câble busbar assure une adhérence parfaite et assure la sécurité lors des travaux d’installation et de maintenance.

250A pince Busbar

Raccord de rallonge de câble

  • A: 55 * 150
  • B: 37 * 132

Busbar Cable Clamp-1

Pince à busbar 630A

Pince de raccord d’extension

12, 15, 20 * 5 10 Flat Copper Busbar

Busbar Cable Clamp-2

Pince Busbar 690V

Pince de raccordement d’extension 630A

  • A: 95 * 150
  • B: 36 * 85

Busbar Cable Clamp-3

1600A pince de câble Busbar

Pince de raccord d’extension

2T Cuiver Busbar distance entre 9-20mm

Busbar Cable Clamp-4

Pince Busbar 1600A 690V

Pince de raccord d’extension

Busbar en cuivre 2T

  • A: 95 * 150
  • B: 40 * 90

Busbar Cable Clamp-5

2500A pince Busbar

Pince de raccord d’extension

3T Cuiver Busbar distance entre 50-60mm

Busbar Cable Clamp-6

3T 2500A pince Busbar

Pince de raccord d’extension

Cuivre-busbar distance entre 100-110

Busbar Cable Clamp-7

12 15 20 * 5 10 pince à busbar plat en cuivre

Pince de raccordement d’extension 630A

Busbar Cable Clamp-8

GRL offre plusieurs pinces de câble busbar, y compris la tension 690V, 2500A, 1600A, et des pinces de fil. Nos pinces sont faites de matériaux durables et de haute qualité qui résistent aux conditions les plus difficiles. Nous offrons également une large gamme de pinces de câble d’extension pour répondre à vos besoins spécifiques. Pour plus d’informations ou pour commander, veuillez envoyer un courriel à Tim @ grlele.com.

Fuse Switch Disconnecteur,DNH1

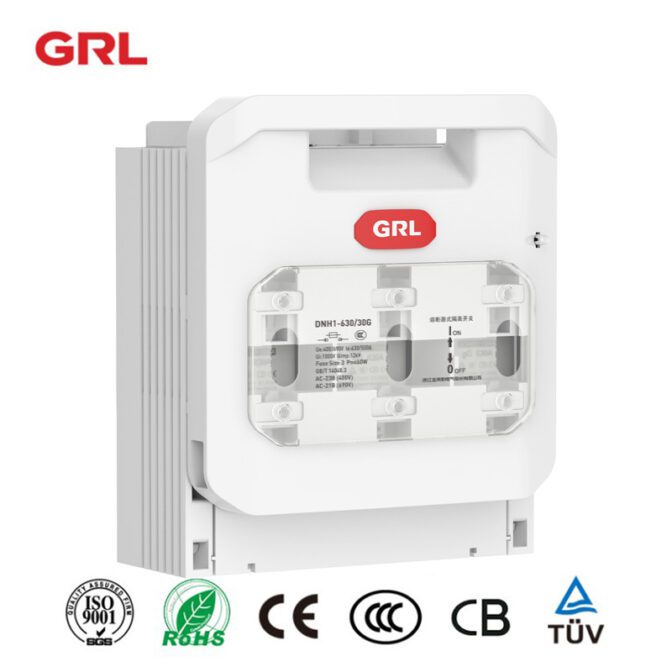

L’interrupteur de déconnexion des fusibles de type 630A à 3 phases DNH1 – 630 / 31G est un interrupteur qui est utilisé pour déconnecter les fusibles.

Paramètres du produit: commutateur de fusibles de déconnexion en 3 phases 630A

Aide à la sélection.

Description de la structure Faire correspondre la taille des fusibles Méthode de montage Modèle de produit Point n ° de l’ordre du jour
Connexion supérieure au système 3 Type de busbar DNH1-400 / 31G DN31331
Dessus de connexion avec contacteur auxiliaire 1NO + 1NC 3 Type de busbar DNH1-400 / 31G DN31341
Dessus de connexion avec 2 (contacteur auxiliaire 1NO + 1NC) 3 Type de busbar DNH1-400 / 31G DN31351
Le bas de la connexion 3 Type de busbar DNH1-400 / 31G DN31161
Connexion inférieure avec contacteur auxiliaire 1NO + 1NC 3 Type de busbar DNH1-400 / 31G DN31171
Le bas de connexion avec dis2 (contacteur auxiliaire 1NO + 1NC) 3 Type de busbar DNH1-400 / 31G DN31181

Description des paramètres

Avec fusible Tension nominale UE V AC380 AC660
Courant nominal (en milliers de dollars) A 160 100
Courant thermique conventionnel Eth A 160 100
Durée nominale courte durée de résistance au courant Ka 100 50.
Tension d’isolation nominale UI V 800
Tension de résistance à l’impulsion nominale Uimp Kv 8
Catégorie d’utilisation AC-23B
AC-22B
AC-21B
AC-20B
Temps d’endurance électrique Temps 200

630A 3 Phase Disconnect Fuses Switch-1Lire l’interrupteur de débranchement GRL 3 phase630A / 30G

Le commutateur de déconnexion fusible en 3 phases est divisé en installation fixe et installation de busbar fusibles de déconnexion

Nouvellement développé avec des fonctions électroniques. Dans le même temps, il existe deux types de méthodes de câblage, l’une peut être connectée par des boulons traditionnels, et l’autre peut être connectée par des clips.

Les commutateurs Fuse sont fabriqués selon les normes internationales telles que IEC 60947-3 et DN60269-2.

Les interrupteurs Fuse sont fabriqués selon les normes internationales telles que la CEI 60947-3.

Lire l’article du GRL sur(en dollars des États-Unis)Qu’est-ce qu’un interrupteur de déconnexion fusionné-Oui.

Cliquez pour voir le LRGDNH7-160Produit & gt; & gt;

Fuse Switch Disconnecteur,DNH1

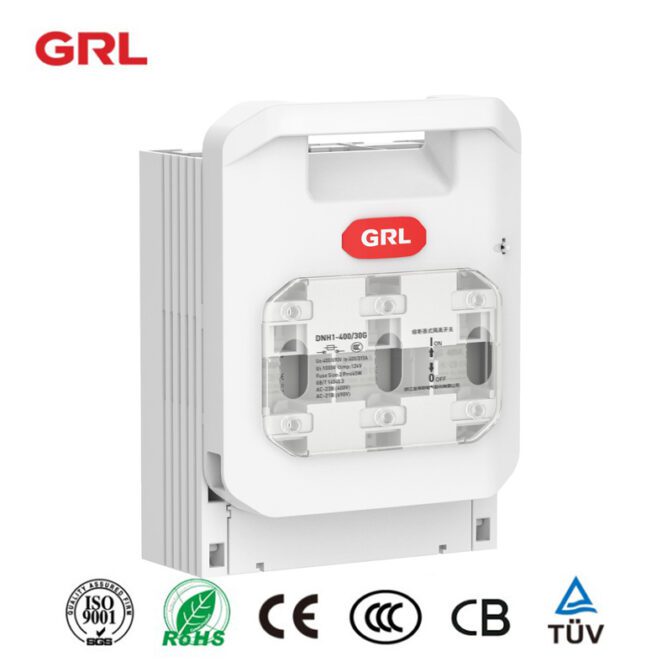

Système de barre de bus Type 400A 3 phase Déconnexion interrupteur de fusible DNH1 – 400 / 31G est un type de système de barre de bus qui est utilisé pour déconnecter le fusible.

Paramètres du produit de l’interrupteur à fusible à 3 phases 400A: DNH1-400 / 31G

Aide à la sélection.

Description de la structure Faire correspondre la taille des fusibles Méthode de montage Modèle de produit Point n ° de l’ordre du jour
Connexion supérieure au système 2 Type de busbar DNH1-400 / 31G DN31231
Dessus de connexion avec contacteur auxiliaire 1NO + 1NC 2 Type de busbar DNH1-400 / 31G DN31241
Dessus de connexion avec 2 (contacteur auxiliaire 1NO + 1NC) 2 Type de busbar DNH1-400 / 31G DN31251
Le bas de la connexion 2 Type de busbar DNH1-400 / 31G DN31261
Connexion inférieure avec contacteur auxiliaire 1NO + 1NC 2 Type de busbar DNH1-400 / 31G DN31271
Le bas de connexion avec dis2 (contacteur auxiliaire 1NO + 1NC) 2 Type de busbar DNH1-400 / 31G DN31281

Description des paramètres

Avec fusible Tension nominale UE V AC380
Courant nominal (en milliers de dollars) A 400
Courant thermique conventionnel Eth A 400
Durée nominale courte durée de résistance au courant Ka 50.
Tension d’isolation nominale UI V 690
Tension de résistance à l’impulsion nominale Uimp Kv 12
Catégorie d’utilisation AC-23B
AC-22B
AC-21B
AC-20B
Temps d’endurance électrique Temps

200

400A 3 Phase Disconnect Fuse Switch -1Lire l’interrupteur à fusible de déconnexion en 3 phases du LRGDNH-400 / 30G

Le commutateur de déconnexion fusionné en 3 phases est divisé en installation fixe et installation de barre de bus

Nouvellement développé avec des fonctions électroniques. Dans le même temps, il existe deux types de méthodes de câblage, les boulons traditionnels peuvent connecter l’un et les clips peuvent connecter l’autre.

Les commutateurs Fuse sont fabriqués selon les normes internationales telles que IEC 60947-3 et DN60269-2.

Les interrupteurs Fuse sont fabriqués selon les normes internationales telles que la CEI 60947-3.

Lire l’article du GRL sur(en dollars des États-Unis)Qu’est-ce qu’un interrupteur de déconnexion fusionné-Oui.

Cliquez pour voir le LRGDNH7-160Produit & gt; & gt;

Fuse Switch Disconnecteur,DNH1

Le commutateur de déconnexion de fusible de type 250A à 3 phases DNH1 – 250 / 31G est un commutateur utilisé pour déconnecter la barre de bus.

250A commutateur de débranchement à fusible en 3 phases paramètres du produit: DNH1-250 / 31G

Aide à la sélection.

Description de la structure Faire correspondre la taille des fusibles Méthode de montage Modèle de produit Point n ° de l’ordre du jour
Connexion supérieure au système 1 Type de busbar DNH1-160 / 31G DN31131
Dessus de connexion avec contacteur auxiliaire 1NO + 1NC 1 Type de busbar DNH1-160 / 31G DN31141
Dessus de connexion avec 2 (contacteur auxiliaire 1NO + 1NC) 1 Type de busbar DNH1-160 / 31G DN31151
Le bas de la connexion 1 Type de busbar DNH1-160 / 31G DN31161
Connexion inférieure avec contacteur auxiliaire 1NO + 1NC 1 Type de busbar DNH1-160 / 31G DN31171
Le bas de connexion avec dis2 (contacteur auxiliaire 1NO + 1NC) 1 Type de busbar DNH1-160 / 31G DN31181

Description des paramètres

Avec fusible Tension nominale UE V AC380 AC660
Courant nominal (en milliers de dollars) A 160 100
Courant thermique conventionnel Eth A 250 200
Durée nominale courte durée de résistance au courant Ka 100 50.
Tension d’isolation nominale UI V 800
Tension de résistance à l’impulsion nominale Uimp Kv 8
Catégorie d’utilisation AC-23B
AC-22B
AC-21B
AC-20B
Temps d’endurance électrique Temps 200

250A 3 Phase Fuse Disconnect Switch-1Lire le commutateur de débranchement GRL 3 phase FuseDNH-250 / 30G

Le commutateur de déconnexion fusionné en 3 phases est divisé en installation fixe et installation de barre de bus

Nouvellement développé avec des fonctions électroniques. Dans le même temps, il existe deux types de méthodes de câblage, l’une peut être connectée par des boulons traditionnels, et l’autre peut être connectée par des clips.

Les commutateurs Fuse sont fabriqués selon les normes internationales telles que IEC 60947-3 et DN60269-2.

Les interrupteurs Fuse sont fabriqués selon les normes internationales telles que la CEI 60947-3.

Lire l’article du GRL sur(en dollars des États-Unis)Qu’est-ce qu’un interrupteur de déconnexion fusionné-Oui.

Cliquez pour voir le LRGDNH7-160Produit & gt; & gt;

Système de busbar 60mm,Couverture

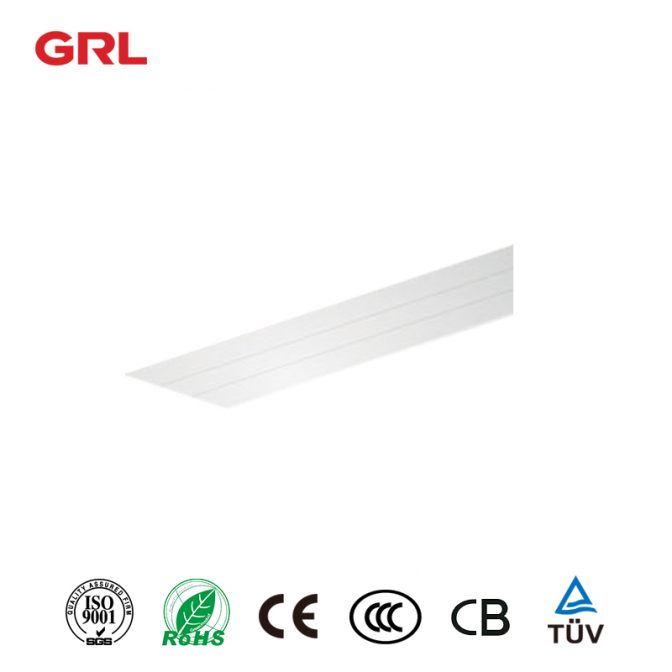

Système de barres de bus industrielles, couverture d’espace, 3P

Un système de barre de bus industriel est un système de distribution d’énergie utilisé dans de nombreuses industries. C’est un système qui distribue de l’électricité à tous les équipements et machines d’une installation industrielle. Un système de barres de bus se compose d’une barre de bus, qui est une bande métallique conductrice, et d’une couverture d’espace, qui est un dispositif qui enferme les barres de bus et les protège de l’environnement. Les systèmes de barres de bus industrielles permettent de s’assurer que toutes les machines et tous les équipements d’une installation peuvent fonctionner de manière sûre et efficace.

DN53515

DN53518

Couverture de l’espace

Space Cover DN53515 DN53518

DN53539

Couverture de l’espace

Space Cover DN53539

DN53540

Couverture de l’espace

Space Cover DN53540

DN53596

Couverture de l’espace

Space Cover DN53596

DN53756

Couverture de l’espace

Space Cover DN53756

Le système de busbar BT60 est la solution parfaite pour vos besoins électriques industriels. Le système 60mm est disponible dans une variété de tailles de barres de bus, ce qui le rend idéal pour une variété d’applications. La construction en polyamide et polycarbonate renforcée en fibre de verre la rend durable et légère, tandis que la fonction de couverture de l’espace de réserve permet de sécuriser et d’organiser votre câblage. Le système est également équipé d’un couvercle réservé à l’espace, idéal pour une utilisation dans des applications à haute densité. Si vous avez des questions sur ce produit, n’hésitez pas à nous contacter à Tim @ grlele.com.
