Fuse GRL avec support RT18-32-2P taille de fusible 10 * 38 Fuse Holder pour Amp

Fusible avec support RT18-32 Fusible taille 10 * 38 2P

Fuse with holder

Numéro d’article DN56112

Modèle de produit RT
Désignation des marchandises Débranchement du commutateur Fuse avec indicateur LED
Pôle 2P
Méthode de montage Installation de rails DIN
Méthode de câblage 0,75 à 25 mm2
Taille des fusibles 10 * 38
Courant opérationnel nominal 32A (500VAC) / 25A (690VAC)
Tension de fonctionnement nominale UE 500VAC / 690VAC
Tension d’isolation nominale 800V
Impulsion nominale avec le courant de stangd lpk 6KV
Capacité de rupture avec fusible 100KA (500VAC) / 50KA (690VAC)
Catégorie d’utilisation avec fusible Gg
Tension de l’indicateur LED 110-690VAC / DC
IP IP20
étalon de référence IEC 60269-2 (GB / T 13539.2)

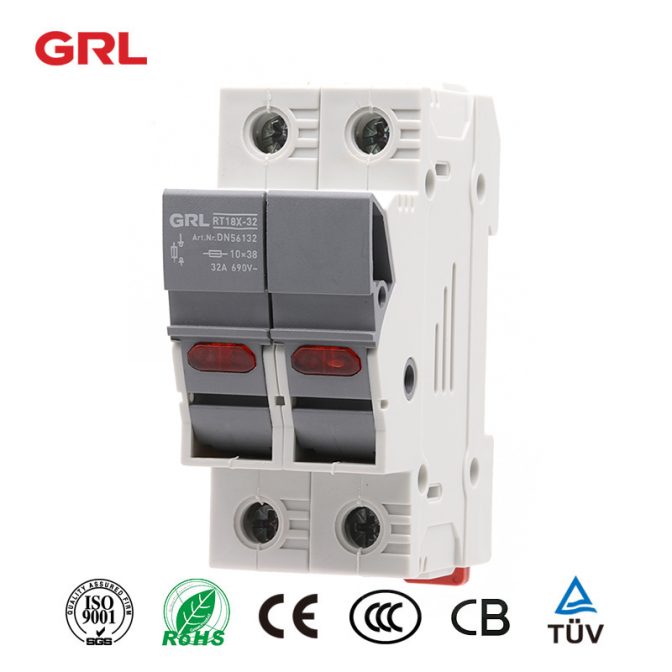

Fusible avec support RT18X-32 Fuse taille 10 * 38 2P

30 Amp fuse holder RT18X-32 with LED indicator 2P

Numéro d’article DN56132

Modèle de produit RT18X-32
Désignation des marchandises Débranchement du commutateur Fuse avec indicateur LED
Pôle 2P
Méthode de montage Installation de rails DIN
Méthode de câblage 0,75 à 25 mm2
Taille des fusibles 10 * 38
Courant opérationnel nominal 32A (500VAC) / 25A (690VAC)
Tension de fonctionnement nominale UE 500VAC / 690VAC
Tension d’isolation nominale 800V
Impulsion nominale avec le courant de stangd lpk 6KV
Capacité de rupture avec fusible 100KA (500VAC) / 50KA (690VAC)
Catégorie d’utilisation avec fusible Gg
Tension de l’indicateur LED 110-690VAC / DC
IP IP20
étalon de référence IEC 60269-2 (GB / T 13539.2)

Qu’est-ce qu’un porte-fusible à lame?

Un porte-fusible de lame est un type de porte-fusible spécialement conçu pour retenir les fusibles de lame. Les fusibles à lame, également connus sous le nom de fusibles automobiles, sont largement utilisés dans les véhicules et autres applications nécessitant une protection à courant faible à modéré. Un porte-fusible à lame fournit un moyen sûr et pratique de connecter les fusibles de lame dans les circuits électriques.

Voici quelques caractéristiques et caractéristiques clés d’un porte-fusible de lame:

Conception: un porte-fusible de lame se compose généralement d’un boîtier ou d’un corps en matériau non conducteur, tel que le plastique. Le boîtier est conçu pour enfermer le fusible de la lame et assurer une protection contre tout contact accidentel.

2.contacts terminaux: les porte-fusible de lame ont des contacts terminaux ou des prises où le fusible de lame est inséré. Les contacts terminaux sont conçus pour établir une connexion électrique solide avec les bornes de la lame du fusible.

3.montage: les porte-fusible de lame peuvent avoir des options de montage, telles que des vis ou des clips, pour fixer solidement le support à une surface ou à un panneau de fusible. Cela garantit la stabilité et le bon positionnement du porte-fusible.

4.Connexions Wire: les supports de fusible à lame ont souvent des connexions filaires pour permettre une intégration facile dans les circuits électriques. Ces assemblages peuvent se présenter sous la forme de bornes à vis, de bornes de serrage ou d’onglets de soudure, selon la conception du support.

5.accès au fusible: les porte-fusible à lame ont généralement un couvercle ou un capuchon qui peut être ouvert ou enlevé pour donner accès au fusible. Cela permet d’inspecter, de tester et de remplacer facilement le fusible si nécessaire.

6.Ranges de fusible: les supports de fusible de lame sont disponibles en différentes tailles pour s’adapter à différentes cotes de fusible de lame. Les tailles de fusible de lame courantes comprennent les fusibles mini lame (ATM), les fusibles à lame standard (ATO / ATC) et les fusibles maxi. LePorte-fusibleDoit correspondre à la taille et à la cote de fusible correspondantes pour une fonctionnalité et une protection appropriées.

Les porte-fusible à lame sont couramment utilisés dans les applications automobiles, comme les voitures, les camions, les motocyclettes, les bateaux et les véhicules récréatifs (VR). Ils offrent une connexion sûre et fiable pour les fusibles de lame, ce qui permet une installation, une inspection et un remplacement faciles.

Les porte-fusible à lame sont conçus pour protéger les circuits électriques contre les surtensions et assurer la sécurité et le bon fonctionnement du système électrique.

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirFusible avec supportProduit & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Porteur de fusibles GRL RT18-32-3P taille de fusible 10 * 38

Comment câbler un porte-fusibles?

Le câblage d’un support de fusible consiste à connecter les fils nécessaires aux bornes du support de fusible pour créer une connexion électrique sûre et appropriée. Voici les étapes générales pour câbler un support de fusible:

1.Remplissez les matériaux requis: vous aurez besoin d’unPorte-fusible, les fils, les décapants et les outils de sertissage ou de soudure appropriés.

2.Déterminer la taille du fil et la cote de fusible: s’assurer que la taille du fil correspond à la cote actuelle du circuit et du porte-fusible. Consultez les spécifications du fabricant ou les codes électriques pour déterminer la taille du fil et la cote de fusible appropriée.

3.Préparer les fils: enlever l’isolant des extrémités des fils à l’aide de décapants. Retirez une longueur d’isolation appropriée pour vous assurer que vous avez assez de fil pour faire des connexions sécurisées aux bornes de support de fusible.

Insérez les fils dans les bornes du support de fusible: la plupart des porte-fusibles ont des vis terminales ou des clips pour connecter les fils. Desserrez les vis terminales ou ouvrez les clips pour créer de l’espace pour l’insertion du fil. Insérez l’extrémité dénudée du fil dans le terminal approprié, en veillant à ce que le fil soit complètement assis et qu’il soit bien en contact avec le terminal.

Sécurisez les fils: serrez les vis terminales ou fermez les clips pour maintenir solidement les fils en place. Assurez-vous que les connexions sont serrées pour fournir une connexion électrique fiable. Si vous utilisez des raccords serrés, serrez le fil et le terminal ensemble à l’aide d’outils de sertissage.

6.Repeat pour des fils supplémentaires: si le support de fusible a plusieurs bornes pour plusieurs fils, répétez le processus pour chaque fil, en vous assurant de les connecter aux bornes appropriées.

7.Installez le fusible: insérez le fusible approprié dans le support de fusible, en veillant à ce qu’il corresponde à la puissance actuelle du circuit et qu’il soit correctement assis.

8.tester la connexion: après avoir câblé le porte-fusible, effectuer une inspection approfondie des connexions pour s’assurer qu’elles sont sécurisées et bien serrées. Une fois satisfait, vous pouvez dynamiser le circuit et tester sa fonctionnalité.

Remarque: il est essentiel de suivre les pratiques de sécurité électrique lorsque vous travaillez avec le câblage électrique. Si vous n’êtes pas sûr du processus de câblage ou si vous manquez d’expérience, il est recommandé de consulter un électricien qualifié pour obtenir de l’aide.

Porte-fusibles RT18-32-3P taille des fusibles 10 * 38 3P

fuses holder

Numéro d’article DN56113

Modèle de produit RT
Désignation des marchandises Débranchement du commutateur Fuse avec indicateur LED
Pôle 3P
Méthode de montage Installation de rails DIN
Méthode de câblage 0,75 à 25 mm2
Taille des fusibles 10 * 38
Courant opérationnel nominal 32A (500VAC) / 25A (690VAC)
Tension de fonctionnement nominale UE 500VAC / 690VAC
Tension d’isolation nominale 800V
Impulsion nominale avec le courant de stangd lpk 6KV
Capacité de rupture avec fusible 100KA (500VAC) / 50KA (690VAC)
Catégorie d’utilisation avec fusible Gg
Tension de l’indicateur LED 110-690VAC / DC
IP IP20
étalon de référence IEC 60269-2 (GB / T 13539.2)

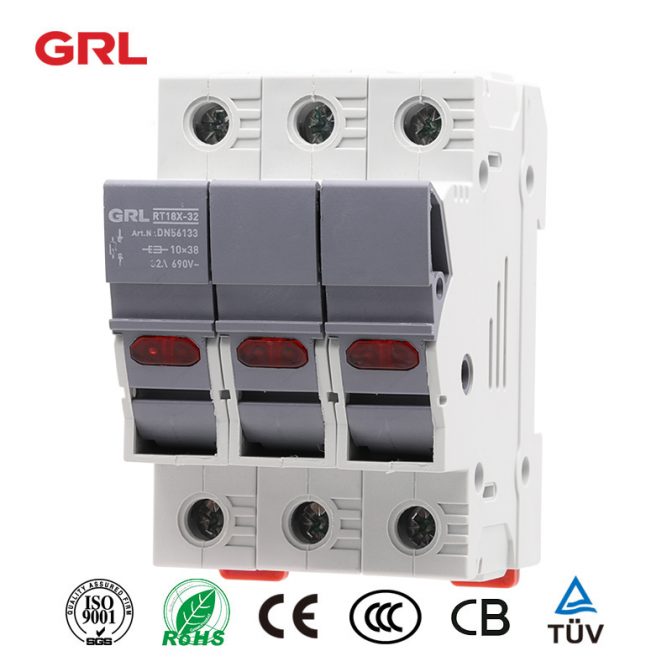

Support de fusibles RT18X-32-3P avec dispositif de mise à feu à LED 10 * 38 3P

30 Amp fuse holder RT18X-32 with LED indicator 3P

Numéro d’article DN56133

Modèle de produit RT18X-32-3P
Désignation des marchandises Débranchement du commutateur Fuse avec indicateur LED
Pôle 3P
Méthode de montage Installation de rails DIN
Méthode de câblage 0,75 à 25 mm2
Taille des fusibles 10 * 38
Courant opérationnel nominal 32A (500VAC) / 25A (690VAC)
Tension de fonctionnement nominale UE 500VAC / 690VAC
Tension d’isolation nominale 800V
Impulsion nominale avec le courant de stangd lpk 6KV
Capacité de rupture avec fusible 100KA (500VAC) / 50KA (690VAC)
Catégorie d’utilisation avec fusible Gg
Tension de l’indicateur LED 110-690VAC / DC
IP IP20
étalon de référence IEC 60269-2 (GB / T 13539.2)

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirPorteur de fusiblesProduit & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

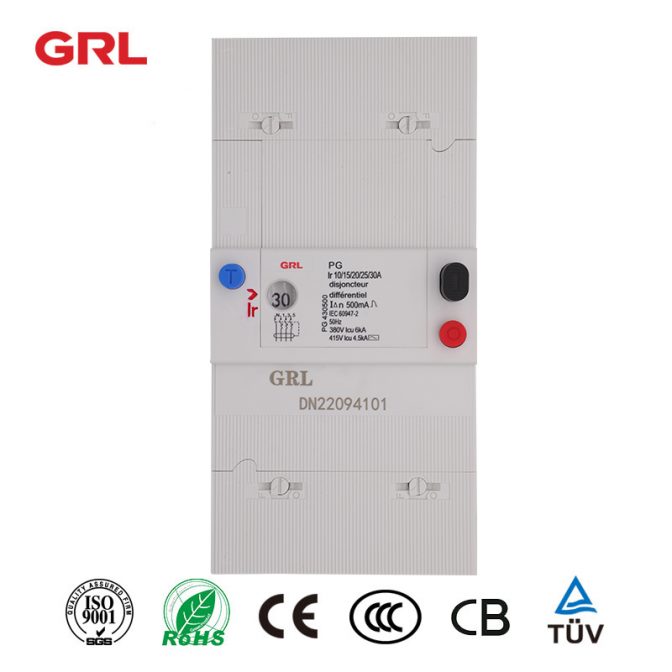

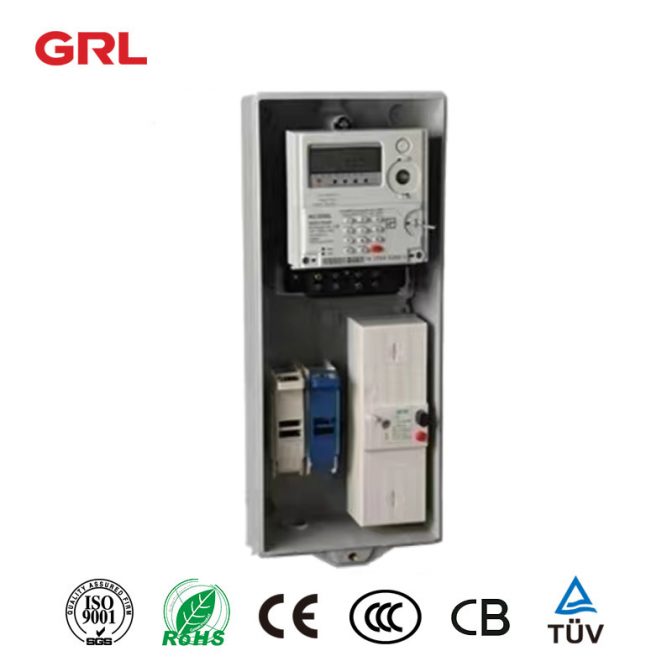

Branche moulée cas disjoncteur 2P 4P 500mA

Branch Circuit Breaker 2P, 5 à 15A, 10 à 30A, 500mA

Informations sur le modèle

Modèle: Pg 430500 Pg 460500
Sans Lÿ Pas de déclenchement de courant résiduel
Avec l: Déclenchement du courant résiduel
2 moyens Poteaux (4 = 3 + N)
15 moyens Courant nominal maximal (30A)
500 meansÿ Sensibilité différentielle (500 ma)

C’est ça.

Principaux

Plage Multi 9
Type de produit ou d’équipement Disjoncteur
Position de l’appareillage dans l’installation Groupe des arrivées

C’est ça.

Description des poteaux 3P + N
[In]Courant opérationnel évalué 10A 30 A
15A 40 A
20A 50 A
25A 60 A
30A
Sensibilité différentielle 500Ma
Temps écoulé Sélection sélective
Position du pôle neutre à gauche.
Normes IEC 60947-2
Certifications de produits Cette
Type de réseau Qu’est-ce que c’est?

C’est ça.

Complémentaire

Fréquence du réseau 50 / 60Hz
[Ue]Tension nominale de fonctionnement 440 V AC 50 / 60 Hz conforme à la norme CEI 60947-2
Technologie de déclenchement du courant résiduel dépendant de la tension
[Ics]Capacité nominale de rupture de service 2 KA à 440 V AC 50 / 60 Hz conforme à la norme CEI 60947-2
Type de commande Par Crankpin
Support de montage Plaque de montage
Hauteur 210mm
Longueur 105mm
Profondeur 70 mm
Poids du produit 1,8Kg
Mode de connexion Terminal de type tunnel, section de câble: 35 mm ²
Protection différentielle Intégration

C’est ça.

Environnement

Altitude de fonctionnement 2000m
Température de l’air ambiant pendant le fonctionnement -5 … 40 ° C

C’est ça.

Viabilité de l’offre

Directive RoHS de l’UE Conforme à la déclaration RoHS de l’UE
Sans mercure Oui
Informations sur l’exemption RoHS Oui
Réglementation chinoise RoHS Déclaration RoHS pour la Chine
DEEE Sur le marché de l’Union européenne, le produit doit être éliminé selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle domestique.

Branch Circuit Breaker 4P, 10 à 30A, 30 à 60A, 500mA

Informations sur le modèle

Pgl
Modèle: Pg 215500 Pg 230500
Sans Lÿ Pas de déclenchement de courant résiduel
Avec l: Déclenchement du courant résiduel
2 moyens Poteaux (2 = 1 + N)
15 moyens Courant nominal maximal (15A)
500 meansÿ Sensibilité différentielle (500 ma)

Schéma d’installation (avec dimensions)

C’est ça.

Principaux

Plage Multi 9
Type de produit ou d’équipement Disjoncteur
Position de l’appareillage dans l’installation Groupe des arrivées
Description des poteaux 1P + N
[In]Courant opérationnel évalué 5A

10A

15A

10A

15A

20A

25A

30A

Sensibilité différentielle 500Ma
Temps écoulé Sélection sélective
Position du pôle neutre à gauche.
Normes IEC 60947-2
Certifications de produits Cette
Type de réseau Qu’est-ce que c’est?

C’est ça.

Complémentaire

Fréquence du réseau 50 / 60Hz
[Ue]Tension nominale de fonctionnement 250 V AC 50 / 60 Hz conforme à iec60947-2
Technologie de déclenchement du courant résiduel Dépendant de la tension
[Ics]Capacité nominale de rupture de service 2 ka à 250 V AC 50 / 60 Hz conforme à la norme CEI 60947-2
Type de commande Par Crankpin
Support de montage Plaque de montage
Hauteur 210mm
Longueur 70 mm
Profondeur 70 mm
Poids du produit 0,7Kg
Mode de connexion Terminal de type cage, section de câble: 35 mm ²
Protection différentielle Intégration

C’est ça.

Environnement

Altitude de fonctionnement 2000m
Température de l’air ambiant pendant le fonctionnement -5 … 40 ° C
Type d’emballage 1 PCE
Nombre d’unités par colis 1

C’est ça.

Viabilité de l’offre

Directive RoHS de l’UE Conforme à la déclaration RoHS de l’UE
Sans mercure Oui
Informations sur l’exemption RoHS Oui
Réglementation chinoise RoHS Déclaration RoHS pour la Chine
DEEE Sur le marché de l’Union européenne, le produit doit être éliminé selon un protocole de collecte des déchets spécifique et ne doit jamais être jeté dans une poubelle à déchets ménagers.
