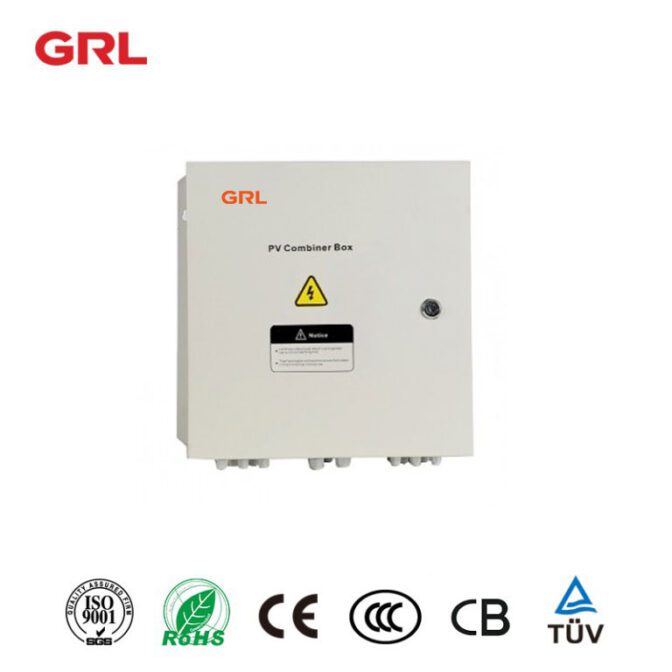

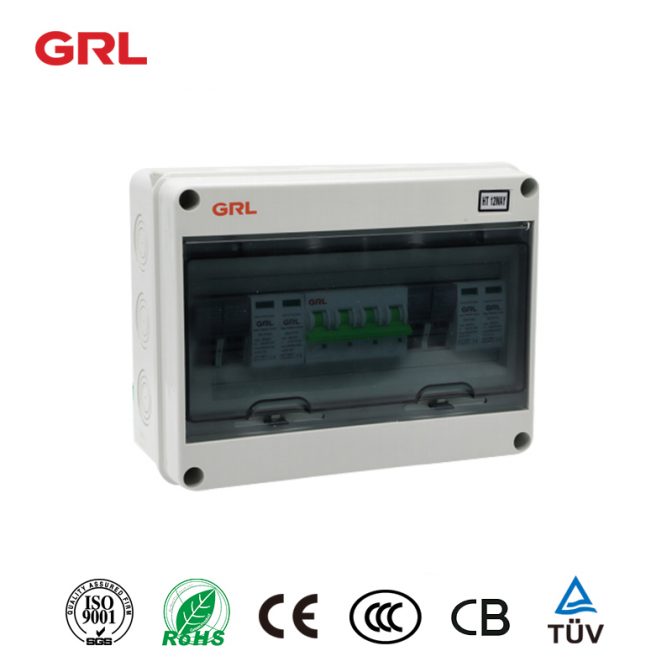

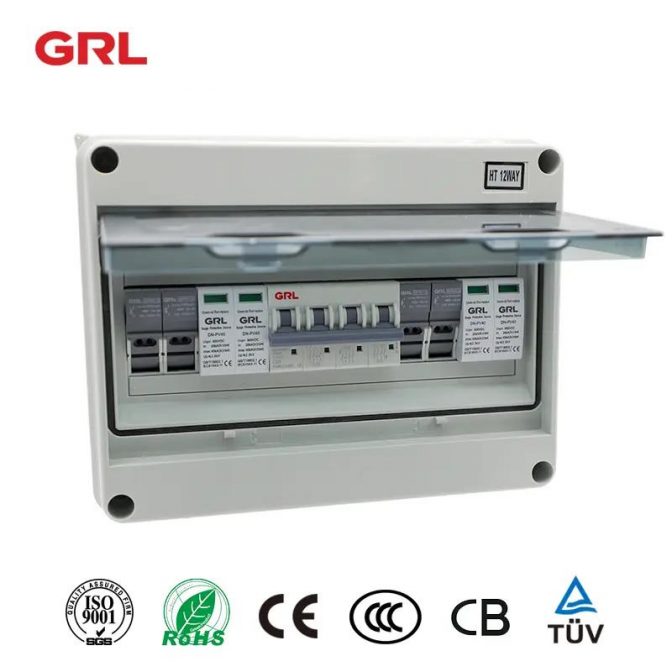

DNHLX-PV2 / 1 boîte de combinateur DC

DNHLX-PV2 / 1 DC Combiner box

Désignation des marchandises

Le boîtier combiné DNHLX-PV2 / 1 DC est adapté à l’onduleur (tension d’entrée maximale DC550V / DC1000V, 2 canaux d’entrée PV, 1 canal de sortie, onduleur MPPT unique). Le corps de la boîte est fait de matériaux d’ingénierie en PVC, avec test pour retardateur de feu, augmentation de la température, anti-impact, anti-ultraviolet, et d’autres tests. Niveau de protection IP65.

Conception et configuration, strictement conforme à la « spécification technique pour les équipements de jonction photovoltaïque » CGC / GF 037: 2014. Fournir aux utilisateurs des produits de systèmes photovoltaïques sûrs, brefs, beaux et applicables.

Avantages

  • Forte capacité d’adaptation

    Conception IP65, étanche, anti-poussière et anti-ultraviolet. Test strict pour haute et basse température, largement utilisé.

    L’installation simple, le câblage système simplifié, le câblage pratique.

    Le corps de la boîte est fait d’acier laminé à froid et d’autres matériaux métalliques

  • Configuration flexible

    Utilisé pour les modules solaires en silicium monocristalline, les modules solaires en silicium polycristallin, les modules solaires à couche mince.

    Note actuelle de laFusible photovoltaïque,Disjoncteur,Interrupteur d’isolement de chargeEst modifié.

combiner-box

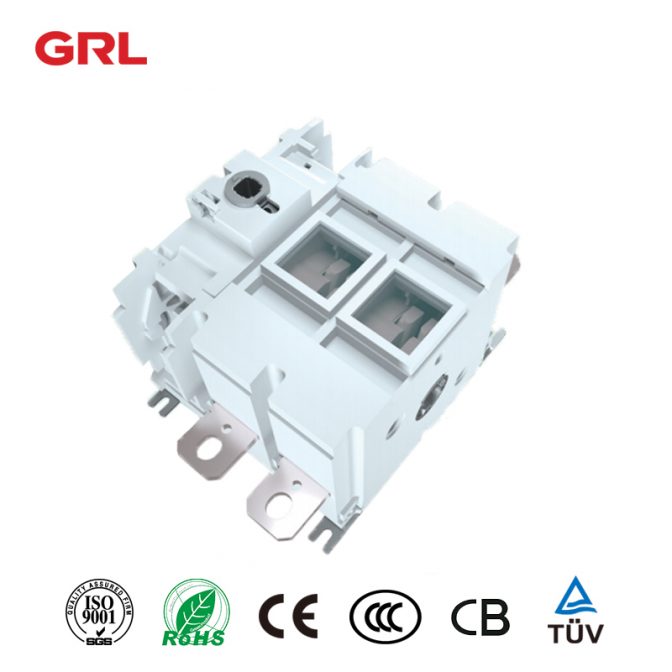

Cliquez pour voir GRLPorte-fusibleProduit & gt; & gt;

Scénarios d’application

  • Système solaire résidentiel

Fournit des solutions d’énergie solaire efficaces et sûres pour les propriétaires.

  • Systèmes solaires commerciaux

Idéal pour les installations solaires sur les toits des bâtiments commerciaux, améliorant l’utilisation de l’énergie.

  • Systèmes solaires industriels

Adapté aux projets solaires industriels à grande échelle, offrant un support énergétique fiable.

combiner box

Paramètre technique

Modèle DHLX-PV2 / 1

Paramètre électrique

Tension continue maximale du système 550?
Courant d’entrée maximum pour chaque chaîne 15A
Chaînes d’entrée maximales 2
Courant maximal du commutateur de sortie 20A / 32A
Nombre d’onduleurs MPPT 1
Nombre de chaînes de sortie 1

Protection contre la foudre

Catégorie d’essai Protection de la qualité
Courant de décharge nominal 20KA
Courant de décharge maximal 40KA
Niveau de protection contre la tension 2,8KV?
Tension maximale de fonctionnement continue UC 630V?
Les Polonais *
Caractéristiques de la structure Plug-module push

Système

Catégorie de protection

IP65

Interrupteur de sortie Interrupteur d’isolement en courant continu (standard) / disjoncteur à courant continu (en option)

Connecteurs étanches SMC4

Norme

Fusible à courant continu PV

Norme

Protection contre les surtensions PV

Norme

Module de surveillance

Facultatif

Prévention de la diode

Facultatif

Matériau de la boîte

PVC

Méthode d’installation

Type de montage mural

Température de fonctionnement

~ 25 ℃ † + 55 ℃

élévation de la température

2 km

Humidité relative admissible

0-95%, pas de condensation

Paramètre mécanique

Largeur x hauteur x profondeur 300x260x140

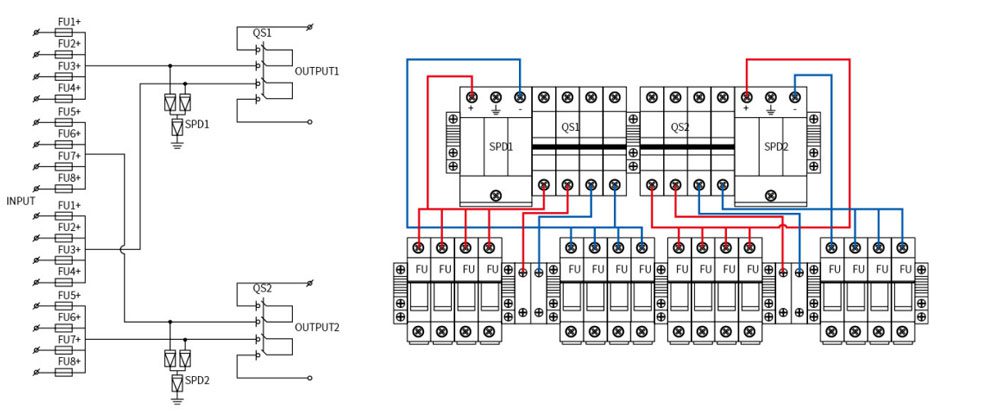

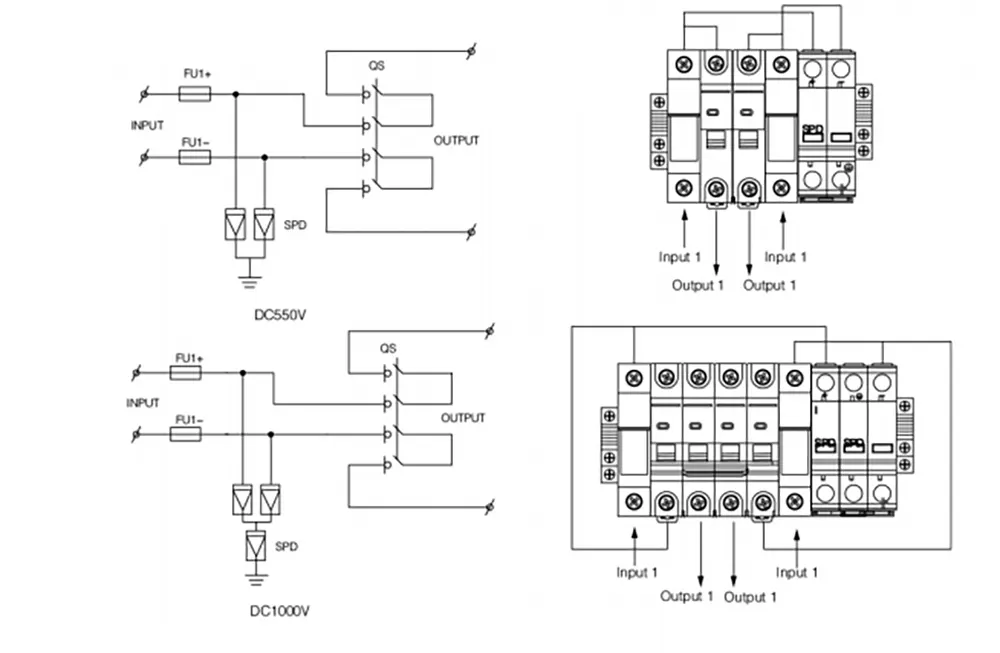

Diagramme schématique

isolator switch

Est-ce qu’une boîte combinée solaire augmente la tension?

Une boîte combinée solaire n’augmente pas la tension duSystème d’énergie solaire. Son rôle principal est de combiner les courants de plusieurs chaînes de panneaux solaires, de simplifier le câblage du système et d’améliorer son efficacité. Pour ceux qui cherchent à augmenter la tension, des équipements supplémentaires tels que des onduleurs ou des transformateurs sont nécessaires. En comprenant la fonction et les avantages d’une boîte combinée, les utilisateurs peuvent mieux concevoir et entretenir leurs systèmes d’énergie solaire.

Guide d’installation

  • Préparation:Assurez-vous que tous les composants sont disponibles et vérifiez le site d’installation.
  • Montage:Monter solidement la boîte combinée sur une surface stable.
  • Câblage:Connectez les câbles d’entrée PV aux canaux d’entrée désignés et le câble de sortie au canal de sortie.
  • Test:Après l’installation, effectuez une vérification approfondie pour vous assurer que toutes les connexions sont sécurisées et que le système fonctionne correctement.

Faq:

1, quel est le but d’une boîte combiner DC?

Un boîtier combiné DC consolide plusieurs entrées photovoltaïques en une seule sortie, améliorant ainsi l’efficacité et la sécurité des systèmes d’énergie solaire.

2, la boîte combinée DNHLX-PV2 peut-elle être utilisée dans des environnements difficiles?

Oui, sa cote IP65 garantit qu’il est imperméable à l’eau, étanche aux poussières et résistant aux UV, adapté à diverses conditions environnementales.

3, l’installation de la boîte combinée DNHLX-PV2 est-elle compliquée?

Non, la boîte est conçue pour une installation facile avec un câblage simplifié et des instructions claires.

Type SV, support de busbar

Les supports à busbar de type E / M / SV sont des dispositifs utilisés dans les systèmes électriques pour fournir des connexions entre deux conducteurs ou plus. Il est conçu pour être utilisé avec des attaches de style E / M / SV et est fabriqué en alliage d’aluminium à haute résistance et est conçu pour fournir une prise sécurisée pour vos fils.

Les supports busbar sont disponibles en deux tailles: 3 / 4 « et 1 ». Il a une tension nominale maximale de 600 volts et une puissance maximale de 200 ampères.

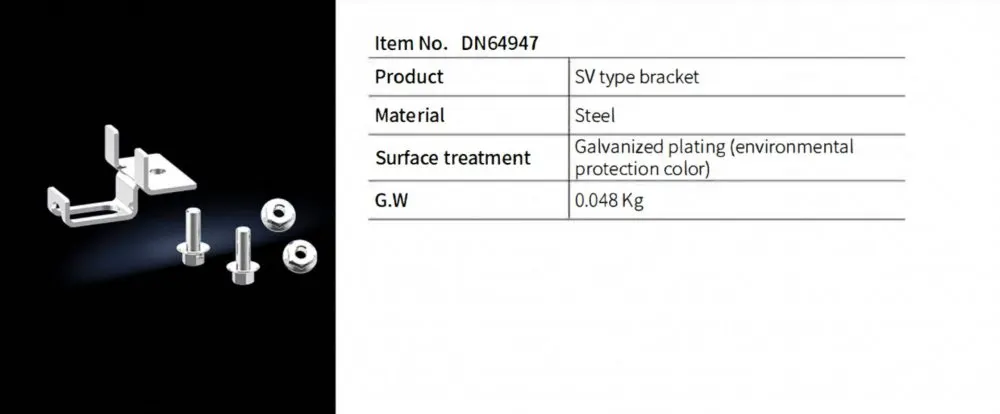

DN64947

(en dollars des États-Unis)

Support de type SV

0,048KG

DN64947 Bracket

Les supports électriques sont conçus pour connecter les équipements électriques et les composants les uns aux autres. Conception du trou à vis, plus pratique à installer et à utiliser. Les supports M sont conçus pour accrocher des équipements électriques. Il a un design pliable pour un transport facile et économise de l’espace de stockage. Les supports de type SV sont conçus pour connecter les conduits EMT à l’équipement électrique et aux composants.

Les supports E / M / SV sont en acier avec une surface galvanisée. Ces supports sont compatibles avec les systèmes de busbar de 60mm, 100mm et 185mm. Pour plus d’informations, veuillez nous contacter à Tim @ grlele.com.

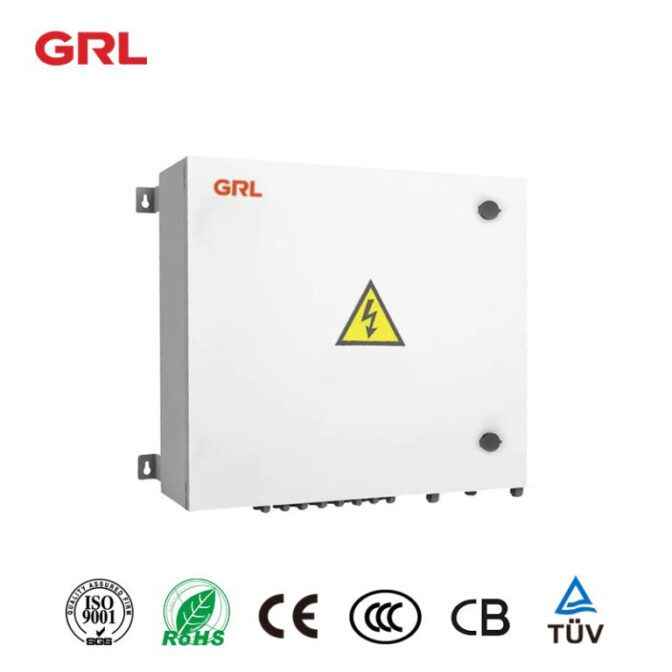

DNHLX-PV8 / 2 boîte de combinateur PV DC

DNHLX-PV8 / 2 DC PV Combiner box

Modèle SHLX-PV12 / 1paramètre électrique
Paramètre électrique
Tension continue maximale du système 1000
Courant d’entrée maximum pour chaque chaîne 15A
Chaînes d’entrée maximales 12
Courant maximal du commutateur de sortie 160A
Nombre d’onduleurs MPPT N
Nombre de chaînes de sortie 1
Protection contre la foudre
Catégorie d’essai Protection du niveau
Courant de décharge nominal 20 kA
Courant de décharge maximal 40 kA
Niveau de protection contre la tension 3.8kV
Tension maximale de fonctionnement continue UC 1050V
Les Polonais 3P
Caractéristiques de la structure Module plug-push
Système
Catégorie de protection IP65
Interrupteur de sortie Interrupteur d’isolement en courant continu (standard) / disjoncteur à courant continu (en option)
Connecteurs étanches SMC4 Norme
Fusible à courant continu PV Norme
Protection contre les surtensions PV Norme
Module de surveillance Facultatif
Prévention de la diode Facultatif
Matériau de la boîte Métal
Méthode d’installation Type de montage mural
Température de fonctionnement ~ 25 ℃ ~ + 55 ℃
élévation de la température 2 km
Humidité relative admissible 0-95%, pas de condensation

Avantages

  • Forte capacité d’adaptation

    Conception IP65, étanche, anti-poussière et anti-ultraviolet. Test strict pour haute et basse température, largement utilisé.

    L’installation simple, le câblage système simplifié, le câblage pratique.

    Le corps de la boîte est fait d’acier laminé à froid et d’autres matériaux métalliques

  • Configuration flexible

    Utilisé pour les modules solaires en silicium monocristalline, les modules solaires en silicium polycristallin, les modules solaires à couche mince.

    Note actuelle de laFusible photovoltaïque,Disjoncteur,Interrupteur d’isolement de chargeEst modifié.

PV combiner box

Qu’est-ce qu’unBoîte combinée PVC’est ça.

Une boîte combinée PV est un élément crucial de l’équipement dans unSystème photovoltaïque (PV). Il consolide l’entrée de plusieurs chaînes solaires en une seule sortie. Ce processus simplifie le câblage et améliore l’efficacité de l’ensemble du système d’énergie solaire. La boîte combinée-tableau contient généralement plusieurs composants clés:

  • Fusibles ou disjoncteurs:Pour protéger le système contre les excès de courant.
  • Dispositifs de protection contre les surtensions:Pour se prémunir contre les pointes de tension.
  • Blocs terminaux & # 160;:Pour connecter les différentes chaînes solaires.

Fonction d’unBoîte combinée

La fonction principale d’une boîte combinée est de collecter la sortie de plusieurs panneaux solaires (chaînes) et de les combiner en un seul ou moins de circuits de sortie. Cela réduit non seulement la complexité du câblage, mais améliore également la sécurité et la maniabilité du système d’énergie solaire.

Fait unBoîte combinée PV(en dollars des États-Unis)iAugmentez levDe l’oltage?

Non, une boîte combinée solaire n’augmente pas la tension du système d’énergie solaire. Au lieu de cela, il combine les courants de plusieurs chaînes de panneaux solaires tout en maintenant le même niveau de tension que les chaînes individuelles. Par exemple, si chaque chaîne fonctionne à 30 volts et produit 10 ampères de courant, la combinaison de quatre cordes se traduira par un système qui fonctionne à 30 volts et produit 40 ampères de courant.

Pour augmenter la tension dans un système d’énergie solaire, d’autres composants tels que des onduleurs ou des transformateurs step-up sont utilisés. L’onduleur, par exemple, convertit la sortie DC (courant continu) des panneaux solaires en courant alternatif (AC) et peut augmenter la tension pour répondre aux exigences du réseau ou aux spécifications des appareils alimentés.

En résumé, une boîte combinée PV n’augmente pas la tension du système d’énergie solaire. Son rôle principal est de combiner les courants de plusieurs chaînes de panneaux solaires, de simplifier le câblage du système et d’améliorer son efficacité. Pour ceux qui cherchent à augmenter la tension, des équipements supplémentaires tels que des onduleurs ou des transformateurs sont nécessaires. En comprenant la fonction et les avantages d’une boîte combinée, les utilisateurs peuvent mieux concevoir et entretenir leurs systèmes d’énergie solaire.

Pourquoi utiliser une boîte combinée dans votre système solaire?

1, efficacité améliorée

En combinant plusieurs chaînes, une boîte combinée solaire PV minimise les pertes d’énergie et maximise l’efficacité globale du système d’énergie solaire.

2, entretien réduit

Avec un emplacement centralisé pour la surveillance et la protection, les tâches de maintenance sont plus simples, réduisant les temps d’arrêt et les coûts opérationnels.

3, évolutivité

Les boîtiers combinés PV facilitent l’expansion de votre panneau solaire, car des panneaux supplémentaires peuvent être intégrés de manière transparente dans le système existant.

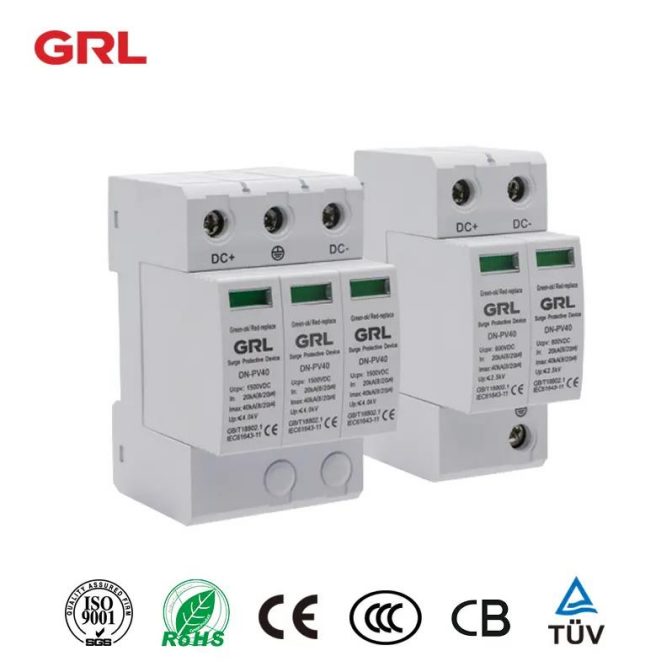

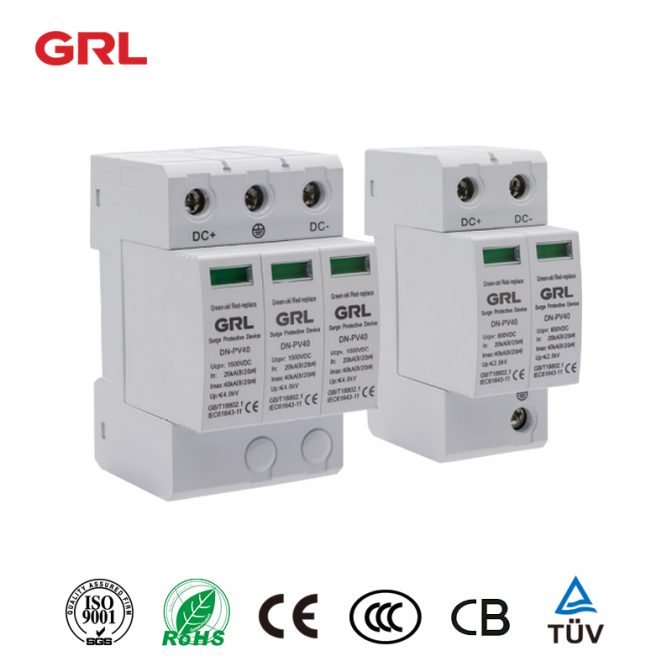

SUP4 – DC-B + C Protecteur contre surtension

SUP4-DC-B + C protection contre les surtensions

Champ d’application

Les dispositifs de protection contre les surtensions de la série C de la série UP4 conviennent aux systèmes de production d’énergie photovoltaïque. Quand une surtension de surtension se produit dans le système en raison de coups de foudre ou d’autres raisons, le protecteur s’allume immédiatement rapidement en l’espace de nanosecondes, introduisant la surtension de surtension dans le sol, protégeant ainsi l’équipement électrique sur le réseau dot.

La série SUP4 dispose d’une structure plug-in, qui peut être rapidement remplacée après la défaillance du module: lorsque le module de protection contre la foudre tombe en panne, la couleur de la fenêtre de l’indicateur passe du vert au rouge, et en même temps, un signal d’alarme est envoyé au dispositif d’alarme à distance connecté au terminal de signalisation à distance du produit.

Environnement d’application

  • La plage normale de température de l’air ambiant n’est pas supérieure à + 40 ℃, pas inférieure à -25 ℃, et l’humidité relative n’est pas supérieure à 95%;
  • L’altitude du site d’installation ne doit pas dépasser 2000 mètres;
  • Niveau de pollution 3;
  • Il n’y a pas de milieu à risque d’explosion, et il n’y a pas de gaz et de poussière (y compris les poussières conductrices) dans le milieu qui corrodent les métaux et détruisent l’isolation.

Paramètre technique

Paramètres du projet DN4-DC-B + C
Tension nominale UN 500VDC?
Tension de fonctionnement continue maximale UC 630VDC?
Courant de décharge maximal (Imax) (8 / 20 μs) *
Courant de décharge (10 / 350) 7KA
Niveau de protection (in) ≤ 2,8KV?
Température de fonctionnement *
Humidité relative *
Méthode d’installation *
Indication de la fenêtre *
Classe de protection *
Les Polonais *?
Fuite 0,75 μlma (μA) Déchets et débris de métaux précieux

Arrester Protector

Forme et dimensions de montage

switch knife

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirFusible du LRGProduit & gt; & gt;

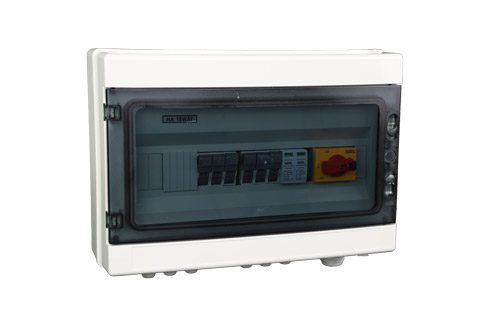

DNHLX-PV12 / 1 boîte de combinateur DC PV Smart

DNHLX-PV12 / 1 DC PV † Smart combiner box

Dans le monde de l’énergie solaire, maximiser l’efficacité et assurer la fiabilité du système sont primordiaux. Un composant essentiel qui contribue à ces deux objectifs est la boîte combinée PV.

Qu’est-ce qu’une boîte combinée PV?

Une Smart Combiner box est un appareil électrique qui combine la sortie de plusieurs chaînes solaires en une seule sortie DC. Il joue un rôle crucial dans les systèmes d’énergie solaire en rationalisant la gestion des panneaux solaires, en améliorant les performances du système et en simplifiant les tâches de maintenance.

Principales caractéristiques

1, protection et sécurité

Les boîtiers combinés PV intelligents sont équipés de fusibles ou de disjoncteurs pour se protéger contre les surtensions. Cela garantit la sécurité et la longévité de votre système d’énergie solaire.

2, protection contre les surtensions

Parties et accessoiresDispositifs de protection contre les surtensions Aide à protéger votre système contre les pics de tension causés par la foudre ou d’autres événements transitoires.

3, câblage simplifié

En consolidant plusieurs entrées en une seule sortie, le boîtier combiné PV réduit la complexité du câblage et minimise le temps et les coûts d’installation.

4, surveillance et contrôle

Les boîtiers combinés intelligents modernes offrentSurveillance en temps réeletTélécommandeCapacités, permettant une gestion efficace du système et le dépannage.

combiner box spd Surge Protective Devices

Diagramme schématique

smart combiner box

Paramètre technique

Modèle SHLX-PV12 / 1paramètre électrique
Paramètre électrique
Tension continue maximale du système 1000
Courant d’entrée maximum pour chaque chaîne 15A
Chaînes d’entrée maximales 12
Courant maximal du commutateur de sortie 160A
Courant maximal du commutateur de sortie N
Nombre de chaînes de sortie 1
Protection contre la foudre
Catégorie d’essai Protection du niveau
Courant de décharge nominal 20 kA
Courant de décharge maximal 40 kA
Niveau de protection contre la tension 3.8kV
Tension maximale de fonctionnement continue UC 1050V
Les Polonais 3P
Caractéristiques de la structure Module plug-push
Système
Catégorie de protection IP65
Interrupteur de sortie Interrupteur d’isolement en courant continu (standard) / disjoncteur à courant continu (en option)
Connecteurs étanches SMC4 Norme
Fusible à courant continu PV Norme
Protection contre les surtensions PV Norme
Module de surveillance Facultatif
Prévention de la diode Facultatif
Matériau de la boîte Métal
Méthode d’installation Type de montage mural
Température de fonctionnement ~ 25 ℃ ~ + 55 ℃
élévation de la température 2 km
Humidité relative admissible 0-95%, pas de condensation

Pourquoi utiliser une Combiner Box dans votre système solaire?

1, efficacité améliorée

En combinant plusieurs chaînes, une boîte combinée PV minimise les pertes de puissance et maximise l’efficacité globale du système d’énergie solaire.

2, entretien réduit

Avec un emplacement centralisé pour la surveillance et la protection, les tâches de maintenance sont plus simples, réduisant les temps d’arrêt et les coûts opérationnels.

3, évolutivité

Les boîtiers combinés PV facilitent l’expansion de votre panneau solaire, car des panneaux supplémentaires peuvent être intégrés de manière transparente dans le système existant.

Conseils d’installation et d’entretien

  • Choisir le bon emplacement

Installez la boîte combinée dans une zone ombragée pour la protéger de la lumière directe du soleil et des conditions météorologiques extrêmes.

  • Inspections régulières

Effectuer des inspections de routine pour s’assurer que toutes les connexions sont sécurisées et que les composants fonctionnent correctement.

  • Mise à niveau au besoin

Au fur et à mesure que la technologie progresse, envisagez de passer à une boîte combinée intelligente pour tirer parti des fonctionnalités de surveillance et de contrôle améliorées.

De combien de boîtes combinées ai-je besoin?

Le nombre de boîtes combinées dont vous avez besoin dépend de plusieurs facteurs:

1, nombre de panneaux solaires: chaque boîte combinée peut gérer un certain nombre de chaînes de panneaux solaires. Le nombre total de panneaux divisé par le nombre de panneaux par chaîne vous donne le nombre de cordes. Le nombre de chaînes divisé par le nombre de chaînes qu’une boîte de combineurs peut gérer vous donne le nombre de boîtes de combinaisons requises.

2, configuration des chaînesSi votre système d’énergie solaire a plusieurs chaînes de panneaux solaires, chaque chaîne doit être connectée à une boîte combinée.

3, taille du système et tension: les systèmes plus grands peuvent nécessiter plus de boîtes combinées pour gérer l’augmentation du courant et de la tension.

4, emplacement et dispositionLa disposition physique de votre panneau solaire peut influencer le nombre de boîtes combinées, car il pourrait être plus pratique d’avoir plusieurs boîtes réparties sur une grande installation.

5, spécifications du fabricant: différents fabricants ont des capacités différentes pour leurs boîtiers combinés. Il est important de se référer à la capacité et aux limites spécifiques de la boîte combinée que vous utilisez.

Voici un exemple de calcul simplifié:

  • Si vous avez 100 panneaux solaires.
  • Chaque corde se compose de 10 panneaux.
  • Vous avez 10 cordes au total (100 panneaux / 10 panneaux par corde).
  • Si chaque boîte combinée solaire peut gérer 5 cordes, vous aurez besoin de 2 boîtes combinatrices (10 cordes / 5 cordes par boîte combinatrice).

Consultez toujours un installateur solaire professionnel pour déterminer les exigences exactes de votre système spécifique.

SUP4 Surge Arrest Protecteur

Quelle est la différence entre un dispositif de protection contre les surtensions et un dispositif de protection contre les surtensions?

AProtection contre les surtensionsEt unDispositif d’arrêt contre les surtensionsLes deux servent à protéger l’équipement électrique contre les surtensions, mais ils diffèrent par leurs applications, leur conception et l’endroit où ils sont généralement utilisés.
Pour le dire simplement

Protection contre les surtensions: utilisé dans les systèmes basse tension pour appareils électroniques.
Dispositif d’arrêt contre les surtensions: utilisé dans les systèmes haute tension pour la protection des infrastructures électriques.

Ils protègent tous deux contre les surtensions, mais leur échelle et leurs applications spécifiques diffèrent considérablement.

Protection contre les surtensions

Les protecteurs contre les surtensions sont couramment utilisés dans les systèmes à basse tension, en particulier dans les bâtiments résidentiels ou commerciaux. Ils protègent les appareils électroniques sensibles comme les ordinateurs, les téléviseurs et les appareils contre les pics de tension causés par des surtensions ou des coups de foudre.

Qu’est-ce qu’un pic de tension causé par des surtensions?

Les pics de tension causés par des surtensions se réfèrent à des augmentations soudaines et brèves de la tension électrique qui se produisent dans un circuit électrique. Ces pics sont généralement beaucoup plus élevés que la tension de fonctionnement normale du système et peuvent durer une fraction de seconde, mais ils peuvent causer des dommages importants aux appareils électriques et électroniques.

Voici une ventilation des causes de ces pics de tension et de leur impact:

1. Vue d’ensemble des surtensions:

Une surtension, également connue sous le nom de tension transitoire, est une augmentation temporaire de la tension dans un système électrique. Alors que les niveaux de tension normaux pour les appareils ménagers dans de nombreux pays sont d’environ 120 V ou 240V, une surtension peut faire monter momentanément la tension à des centaines, voire des milliers de volts.

2. Causes des pointes de tension dues aux surtensions:

Un coup de foudre direct ou à proximité peut injecter une poussée massive d’électricité dans les lignes électriques, ce qui conduit à des pics de tension voyageant à travers le câblage électrique et dans les maisons ou les entreprises.

Les compagnies d’électricité peuvent passer d’une source à l’autre ou effectuer des travaux de maintenance sur le réseau. Cette commutation peut entraîner des augmentations brèves mais intenses de la tension, conduisant à des pics dans le système.
Les appareils équipés de moteurs ou de compresseurs, tels que les réfrigérateurs, les climatiseurs et les ascenseurs, peuvent provoquer une augmentation soudaine de la demande lorsqu’ils s’allument ou s’éteignent. Cette action de commutation peut créer des surtensions mineures ou des pics qui se propagent à travers le système électrique.
Lorsque le courant est rétabli après une panne d’électricité ou une panne, la poussée initiale d’électricité peut entraîner des pics de tension.

3. Effets des pointes de tension:

Les pointes de tension peuvent endommager gravement ou raccourcir la durée de vie des composants électroniques sensibles, tels que les ordinateurs, les téléviseurs, les routeurs et autres appareils numériques. Ces appareils reposent souvent sur des tensions régulières et contrôlées et sont très sensibles aux fluctuations de tension.
Une exposition prolongée ou répétée à des pointes de tension peut causer une panne d’isolation dans le câblage ou créer une surchauffe dans l’équipement électrique, ce qui peut entraîner des risques d’incendie.
Les pointes de tension peuvent perturber le fonctionnement normal des appareils électroniques, provoquant une corruption des données, des pannes de système ou des interruptions opérationnelles dans les systèmes industriels.

C’est ça.

Les protecteurs contre les surtensions fonctionnentEn détournant l’excès de tension loin des dispositifs protégés, généralement en serrant la tension à un niveau sûr.

Ils contiennent souvent des composants comme les variateurs d’oxyde métallique (MOV) qui absorbent et dissipent l’énergie de surtension.

Sous tension normale, le MOV maintient une résistance élevée, mais lorsque la tension dépasse un certain seuil, sa résistance diminue rapidement, détournant l’excès de tension vers le sol, protégeant ainsi l’équipement électrique contre les dommages.

Les protecteurs de surtension gèrent principalement les tensions transitoires causées par des événements tels que la commutation du réseau électrique. Ces transitoires sont de courte durée mais peuvent avoir des pics de haute tension. Si les transitoires se produisent fréquemment, le MOV peut se dégrader et éventuellement échouer, ce qui explique pourquoi des contrôles réguliers et des remplacements sont nécessaires.

Dispositif d’arrêt contre les surtensions

Les parafoudres sont utilisés dans les systèmes à haute tension, tels que les réseaux de distribution d’électricité et les applications industrielles, pour protéger les transformateurs, les appareillages de commutation et d’autres infrastructures des coups de foudre et des surtensions de commutation.

Un composant clé dans un coupe-choc est le tube de décharge de gaz, dans des conditions normales, le GDT reste non conducteur, mais quand une onde (comme la foudre) dépasse la tension de seuil, le gaz à l’intérieur du tube s’ionise, créant un chemin de faible résistance pour détourner le courant de surtension vers la terre.

Les pare-chocs modernes utilisent souvent des baristeurs à oxyde de métal (MOV), en particulier dans les pare-chocs à oxyde de métal (MOA). Ces résistances non linéaires, telles que l’oxyde de zinc (ZnO), peuvent rapidement réduire leur résistance pour détourner les courants de surtension.
Une fois que la surtension se dissipe, les résistances reviennent à un état de haute résistance, permettant au système de fonctionner normalement.

Protection contre les surtensions et protection contre les surtensions différences dans les mécanismes de protection

Les mécanismes de protection de Surge Protector et Surge Arrêter sont également très différents.

CertainsLes protecteurs contre les surtensions offrent une protection à plusieurs étages, généralement classés en protection primaire, secondaire et tertiaire.

La protection primaire absorbe une grande énergie de surtension, la protection secondaire gère la surtension résiduelle et la protection tertiaire protège les appareils électroniques sensibles.
Cette conception en couches est plus efficace pour protéger l’équipement contre les surtensions de magnitude variable.

Les pare-chocs sont conçus pour assurer une protection continueDans les systèmes à haute tension, faire face à des courants de surtension substantiels causés par des événements tels que les coups de foudre. La capacité de ces appareils peut atteindre des milliers à des dizaines de milliers d’ampères.

SUP4 protection contre les surtensions

Champ d’application

Les dispositifs de protection contre les surtensions de la série C SUP4 conviennent aux systèmes de production d’énergie photovoltaïque. Quand une surtension de surtension se produit dans le système en raison de coups de foudre ou d’autres raisons.

Le protecteur s’allume immédiatement rapidement en l’espace de nanosecondes, introduisant la surtension de surtension dans le sol, protégeant ainsi l’équipement électrique sur le réseau dot.

La série SUP4 dispose d’une structure plug-in, qui peut être rapidement remplacée après la défaillance du module: lorsque le module de protection contre la foudre tombe en panne, la couleur de la fenêtre de l’indicateur passe du vert au rouge, et en même temps, un signal d’alarme est envoyé au dispositif d’alarme à distance connecté au terminal de signalisation à distance du produit.

Environnement d’application

  • La plage normale de température de l’air ambiant n’est pas supérieure à + 40 ℃, pas inférieure à -25 ℃, et l’humidité relative n’est pas supérieure à 95%;
  • L’altitude du site d’installation ne doit pas dépasser 2000 mètres;
  • Niveau de pollution 3;
  • Il n’y a pas de milieu à risque d’explosion, et il n’y a pas de gaz et de poussière (y compris les poussières conductrices) dans le milieu qui corrodent les métaux et détruisent l’isolation.

Paramètre technique

Paramètres DN4H-S40?
Tension de fonctionnement continue maximale UC 500VDC?
Courant de décharge maximal (Imax) (8 / 20 μs) *
Niveau de protection (in) ≤ 2.8KV ≤ 2.8KV ≤ 3.0KV ≤ 3.6KV ≤ 4.0KV ≤ 4.0KV ≤ 5.0KV ≤ 5.0KV ≤ 2.8KV ≤ 2.8KV ≤ 3.0KV ≤ 3.6KV ≤ 4.0KV ≤ 4.0KV ≤ 5.0KV ≤ 2.8KV
Température de fonctionnement *
Humidité relative *
Méthode d’installation *
Indication de la fenêtre *
Classe de protection *
Les Polonais *
Fuite 0,75 μlma (μA) *

C’est ça.

Surge Arrester Protector

Forme et dimensions de montage

grl fuse

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirFusible du LRGProduit & gt; & gt;

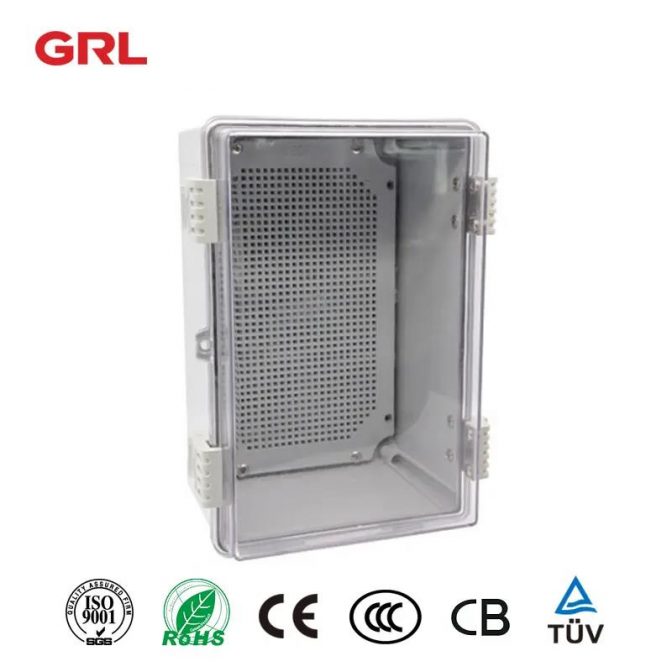

PV TSnap sur la boîte de distribution

PV TSnap sur la boîte de distribution

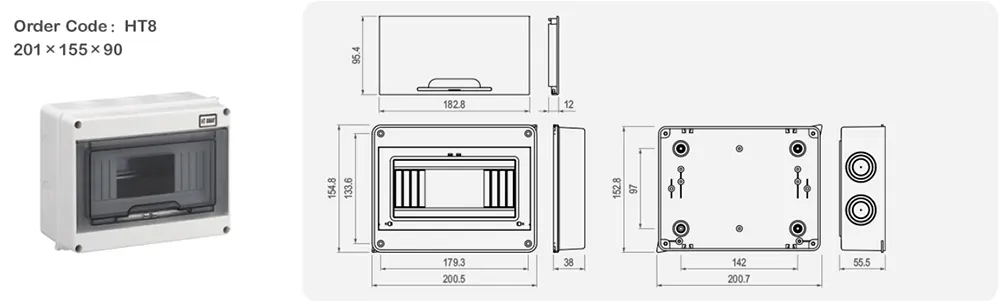

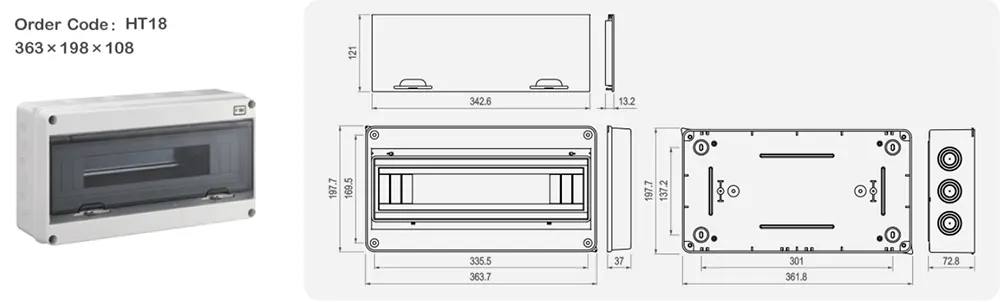

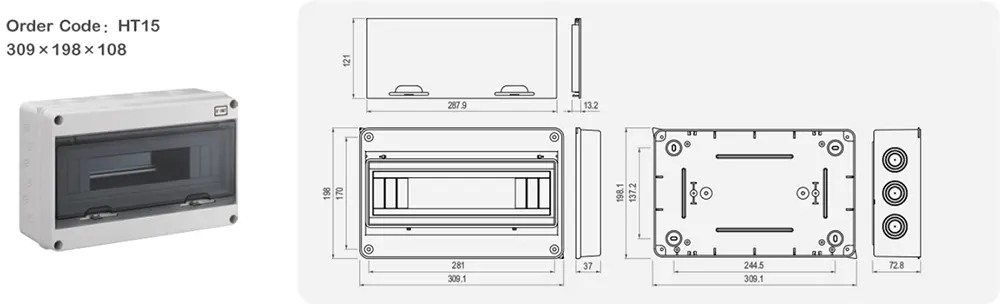

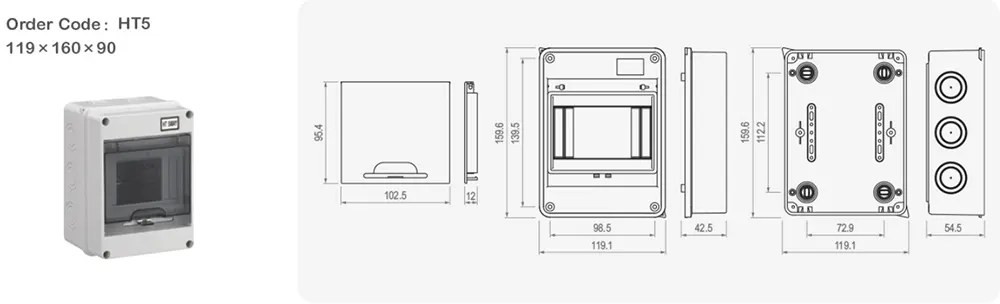

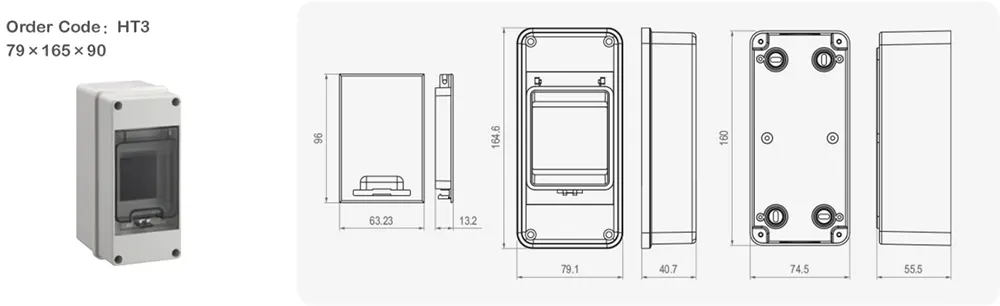

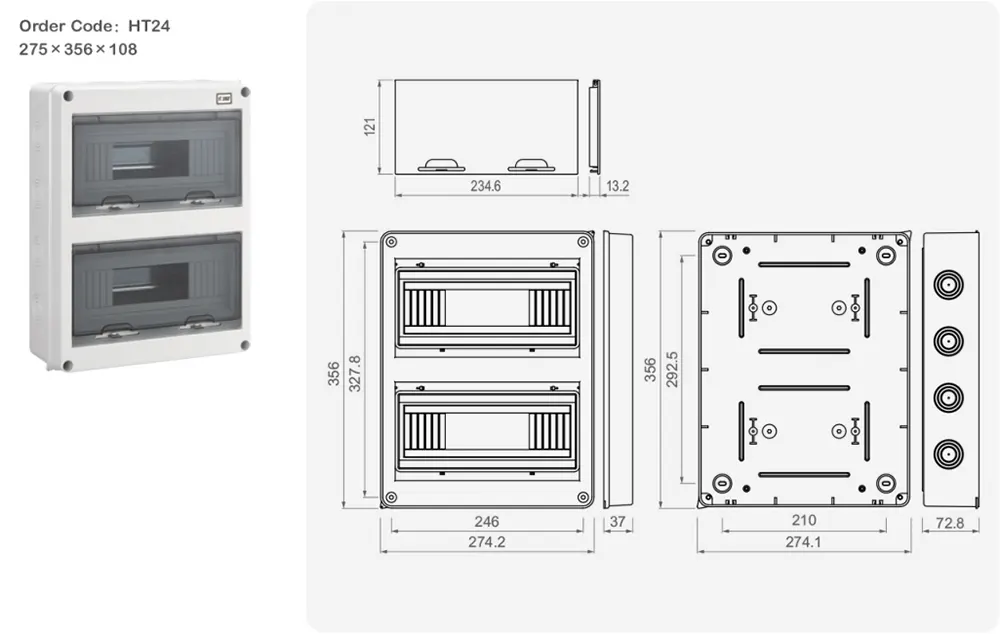

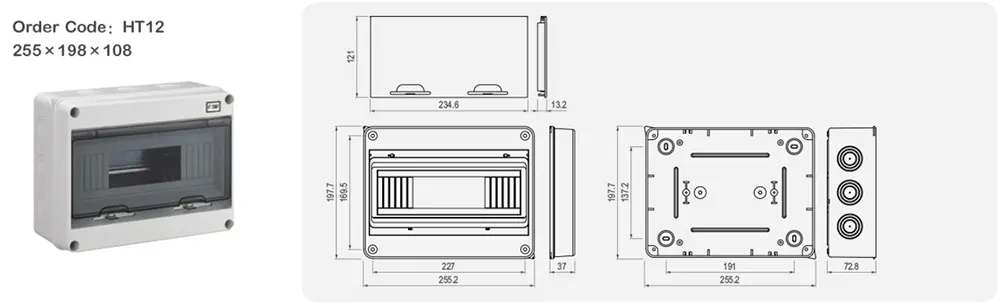

Modèles Dimensions

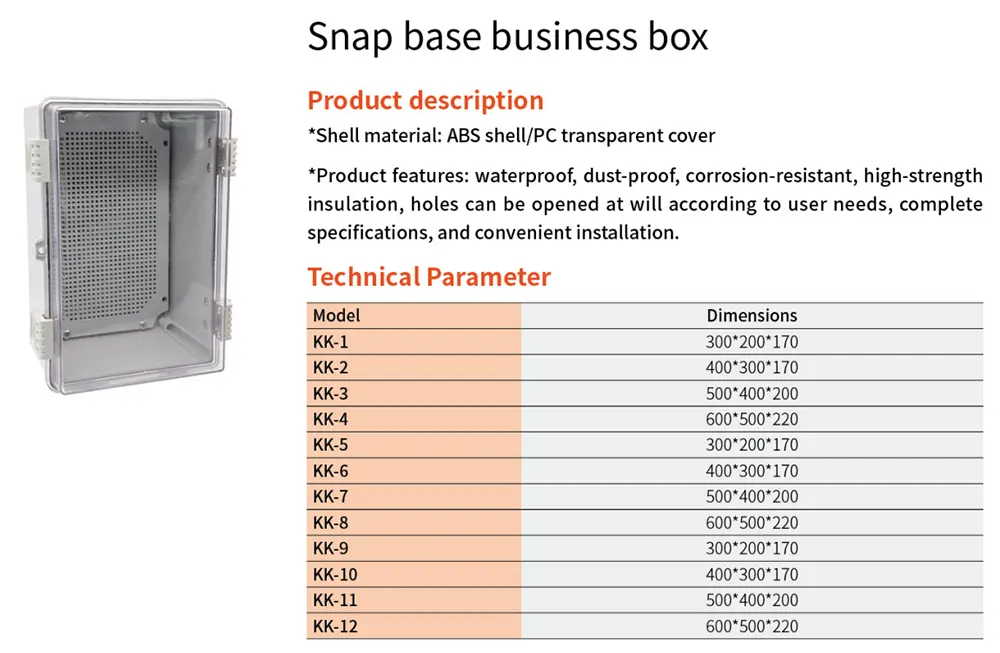

KK – 1 (Transparent avec porte centrale) 300 * 200 * 170
KK – 2 (Transparent avec porte centrale) 400 * 300 * 170
KK – 3 (Transparent avec porte centrale) 500 x 400 x 200
KK – 4 (Transparent avec porte centrale) 600 * 500 * 220
KK – 5 (transparent) 300 * 200 * 170
KK – 6 (Transparent) 400 * 300 * 170
KK – 7 (Transparent) 500 * 400 * 200
KK – 8 (Transparent) 600 * 500 * 200
KK – 9 (porte grise) 300 * 200 * 170
KK – 10 (porte grise) 400 * 300 * 170
KK – 11 (porte grise) 500 x 400 x 200
KK – 12 (porte grise) 600 * 500 * 220

PV TSnap on distribution box

Cliquez pour voir Groupe GRL Information de société>>

Cliquez pour voir GRL Lien de fusion Produit>>

Cliquez pour voir Grille Fuse Produit>>

Commutateur d’isolation de charge PV DNH50 DC1500V

Interrupteur d’isolement de charge PV DNH50

= = références = = liens externes = =

Interrupteur d’isolement de charge de la série HGL principalement adapté à la tension nominale CC jusqu’à 1500V, courant nominal jusqu’à 630A. L’interrupteur est utilisé dans le circuit de fabrication et de rupture peu fréquent.

Modèle et signification

 Load Isolation Switch

Environnement d’utilisation

  • Température ambiante: -5 ℃ -40C, l’humidité relative n’est pas supérieure à 95%.
  • Altitude: ne doit pas dépasser 2000m.
  • Pas d’explosif milieu dangereux environnement.
  • Pas d’environnement d’attaque de pluie et de neige.
    Remarque: si le commutateur d’isolation de charge est censé être utilisé dans la condition que la température ambiante est supérieure à + 40C ou inférieure à 5 ℃, les clients doivent en informer l’usine.

Paramètres techniques

Modèle no. DNH50-160, DNH50-250, DNH50-315, DNH50-400, DNH50-500, DNH50-500, DNH50-630, DNH50-400, DNH50-500,
Courant nominal 160A (160A) = = références = = * site officiel * site officiel * http: / / europa.eu.int / comm / index / index _ fr.htm * http: / / europa.eu.int / europa.eu.int / comm / index / index _ fr.htm / http: / / europa.eu.int / europa.eu.int / comm / index / index _ fr.htm
Tension nominale UE DC1500V (DC1500V), DC1500V (DC1500V)
Tension d’admission nominale UI 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V, 1500V.
Catégorie d’utilisation DC-21B / DC-PV2?
Résistance diélectrique -3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V, 3820V.
Tension de résistance à l’impulsion nominale 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV, 12KV et 12KV.
Courant nominal de commutation de courte durée 5KA (5KA) = = références = = * http: / / europa.eu.int / comm / index _ fr.htm / 5KA / 5KA _
Capacité nominale de fabrication de courte durée 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA, 10KA
Durabilité mécanique = = références = liens externes = = * site officiel * site officiel * http: / / europa.eu.int / europa.eu.int / comm / index _ fr.htm * http: / / europa.eu.int / comm / index / index _ fr.htm / http: / / europa.eu.int / comm / index / index _ fr.htm
Durabilité électrique = = références = liens externes = = * site officiel * site officiel * http: / / europa.eu.int / europa.eu.int / comm / index _ fr.htm * http: / / europa.eu.int / europa.eu.int / comm / index / index _ fr.htm / http: / / europa.eu.int / comm / index / index _ BAR _ http: / / europa.eu.int / comm / index.html

battery fuse disconnector

Forme et dimensions de montage

fuse linking

Cliquez pour voirGroupe GRL& gt; & gt; informations sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusible& gt; & gt;

Cliquez pour voirFusible du LRG& gt; & gt;

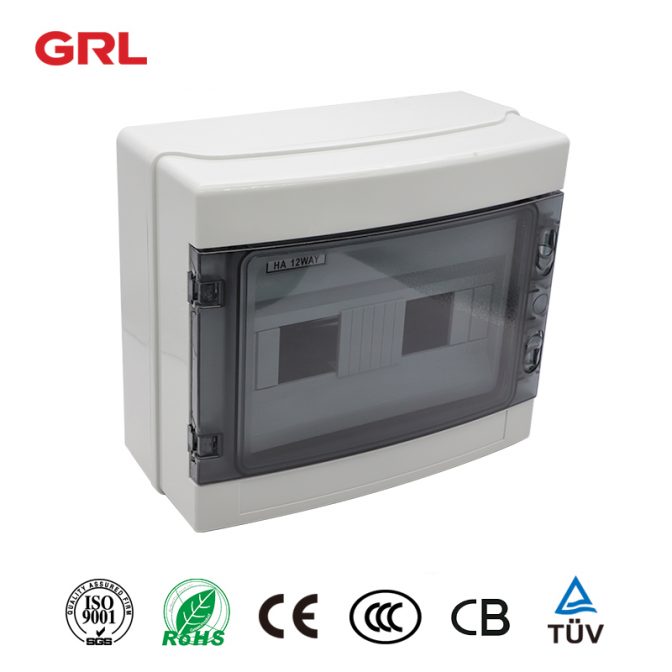

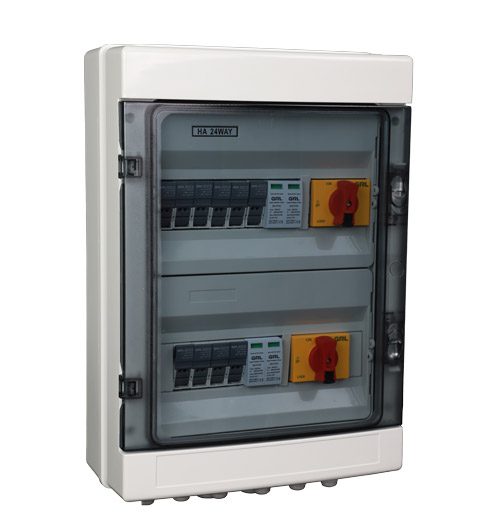

Boîte de distribution d’énergie PV série HA

Boîte de distribution d’énergie PV série HA

Overview du produit

* Matériau de coquille : corps de boîte ABS / couverture transparente PC

* Grade étanche à l’eau : IP65

* Caractéristiques du produit : imperméable, résistant à la poussière, résistant à la corrosion, isolation à haute résistance

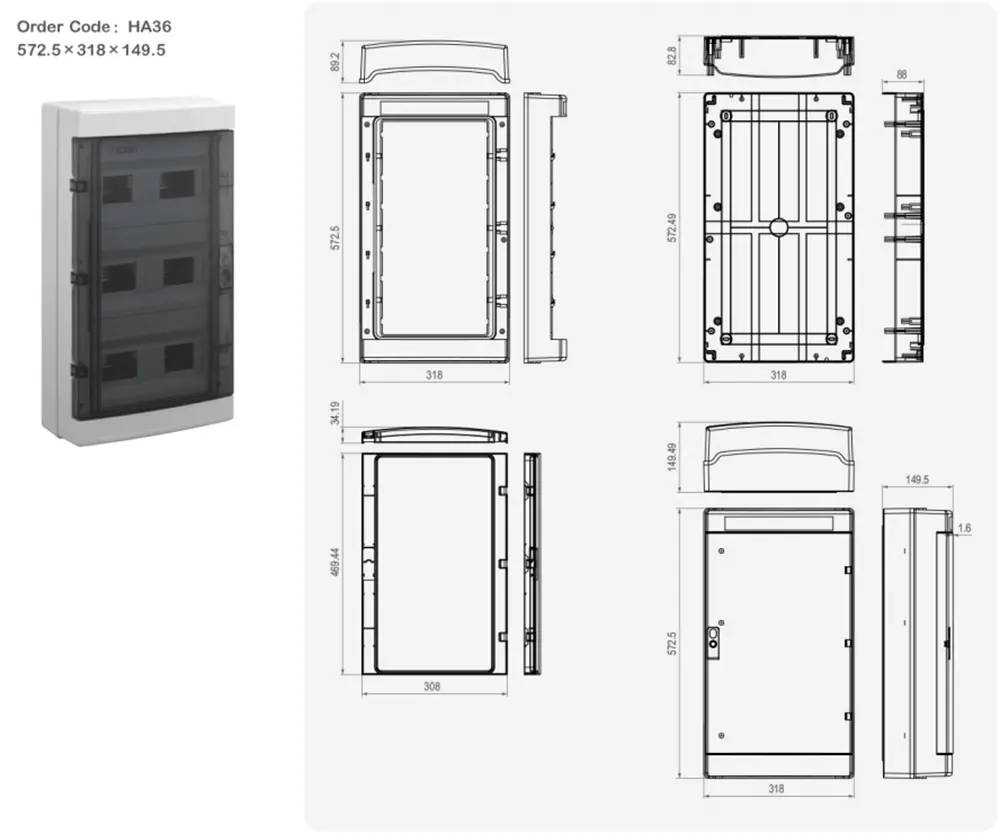

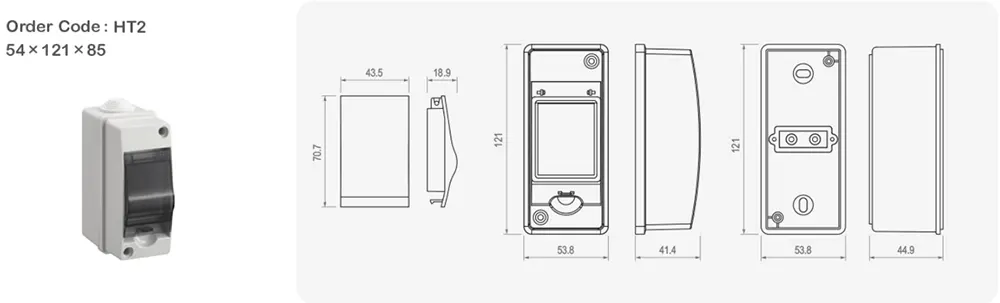

Modèles Dimensions

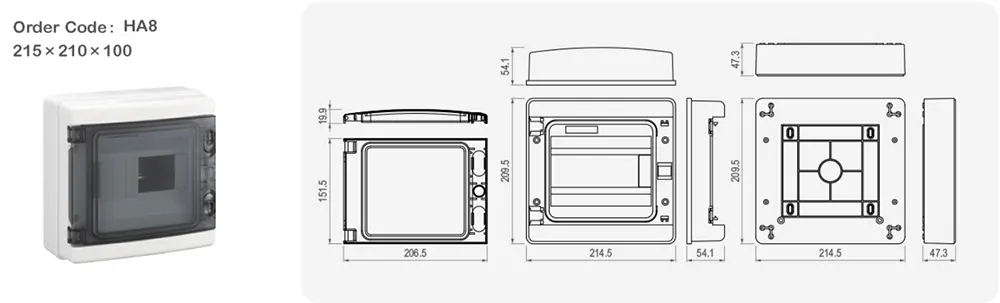

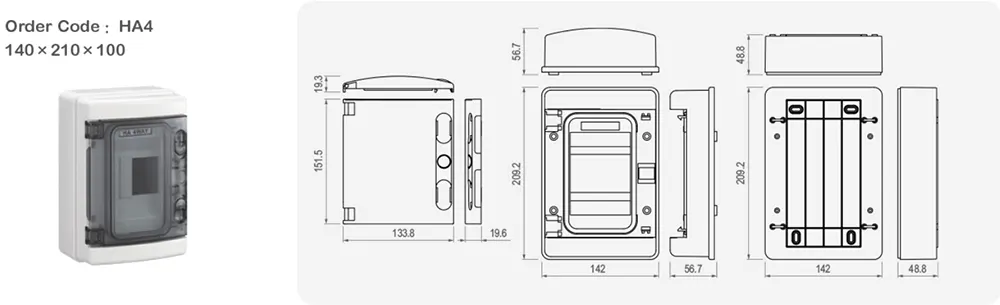

HA – 4 140 * 210 * 100
HA – 8 215 * 210 * 100

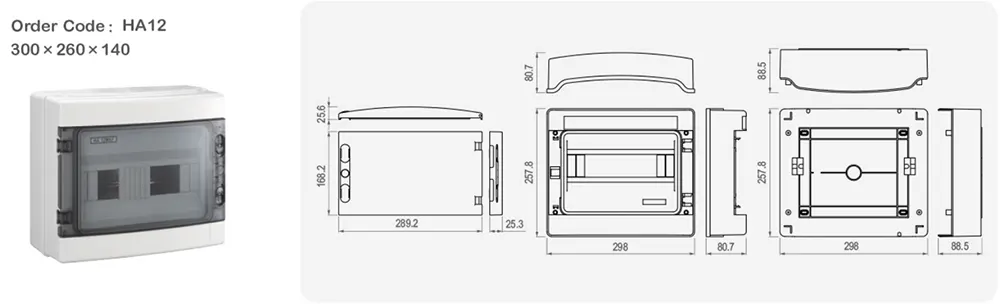

Le HA – 12 300 * 260 * 140

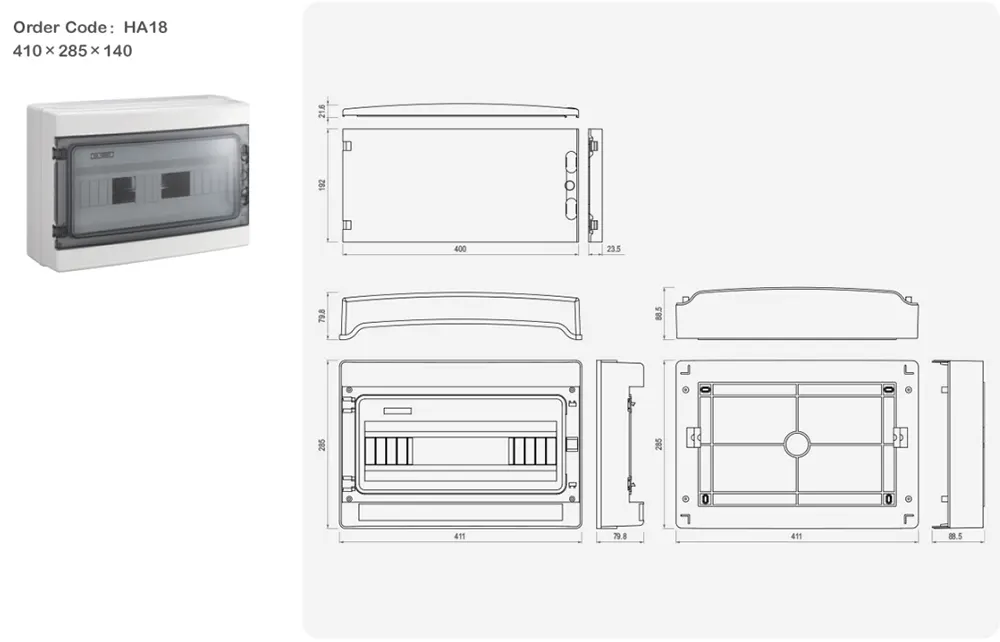

HA – 18 410 * 285 * 140

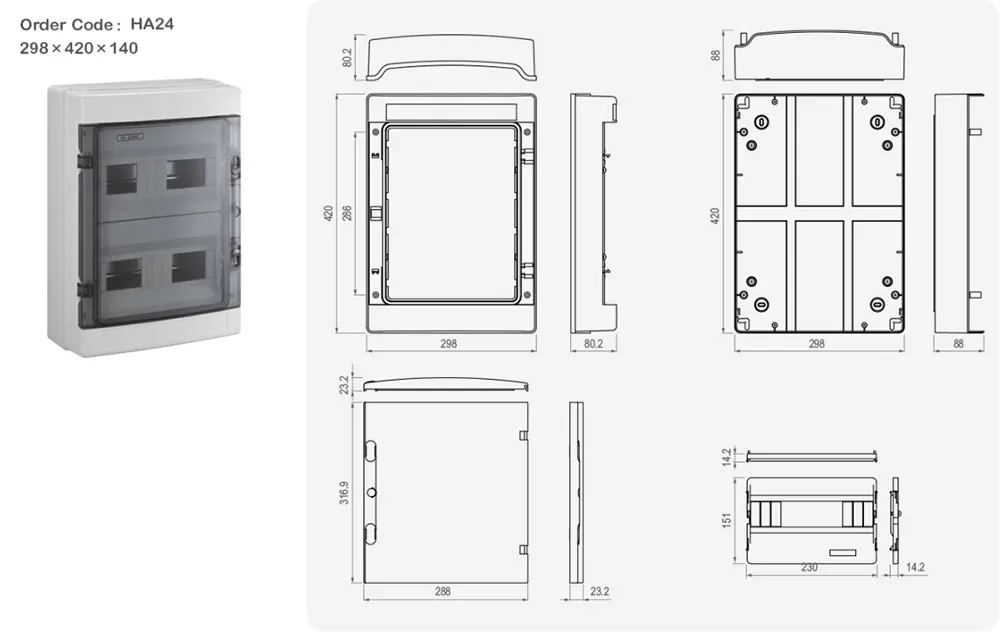

Le HA – 24 415 * 300 * 140

PV Power Distribution Box

ABS box body

PC transparent cover

pv system

Product features

Shell material

Cliquez pour voir Groupe GRL Information de société>>

Cliquez pour voir GRL Boîte PV Produit>>

Cliquez pour voir Grille Fuse Produit>>

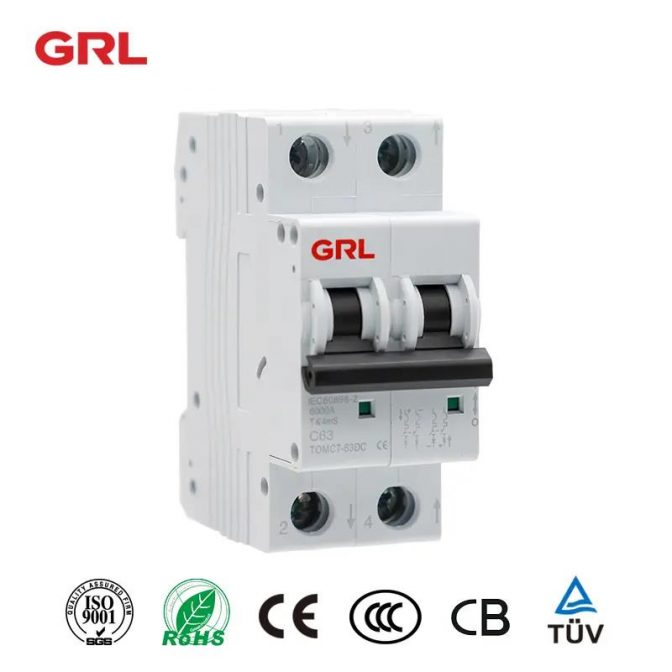

DNB1Z-63 mini disjoncteur DC Disjoncteurs miniature

Disjoncteur à courant continu

Gamme appropriée

La tension nominale de fonctionnement du disjoncteur DNB1Z-63 mini DC peut être jusqu’à DC 250V (1P), DC800V (2P), DC800V (3P), DC1200V (4P), il y a un système spécial d’extinction d’arc et de limitation de courant dans le MCB, qui peut rapidement déconnecter le courant de défaut du système de distribution DC.

Il peut protéger des composants importants dans le système de production d’énergie solaire, assure le fonctionnement du système de production d’énergie solaire photovoltaïque est fiable.

Environnement d’utilisation

L’altitude est inférieure à 2000 mètres. Peut être si l’altitude est supérieure à 2000m. Veuillez contacter le fabricant pour d’autres exigences spéciales.
La température ambiante est de -25 ℃, et la température moyenne de 24 heures ne dépasse pas + 35 ℃; lorsque la température ambiante est supérieure à + 40 ℃ ou inférieure à -25 ℃, veuillez contacter le fabricant.
Le produit doit être installé dans la boîte de distribution étanche. Disjoncteur à courant continu

Modèle et signification

 DC circuit breaker

Paramètre technique

Nom de l’entrée Paramètre technique
Tension d’isolation nominale (UI) 1250V
Tension nominale de fonctionnement (UE) DC (IP): 15V, 60V, 100V, 180V, 250V; DC (2P): 125V, 375V, 550V, 600V, 800V

DC (3P): 750V, 800V; DC (4P): 800V, 1000V, 1200V

Courant nominal du cadre 63A
Différents courants d’un même cadre de coque 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
Court-circuit d’exploitation nominal

Capacité de rupture (ICS = ICU)

6KA
Court-circuit d’exploitation nominal

Capacité de rupture (ICS = ICU)

2P 800V 4p 1200V 2KA
Durée de vie mécanique 20000seconde
Durée de vie électrique 10000secondes (Belowdc125V / 1P, en dessous de DC250V / 2P), 1000secondes (autres spécifications de tension)
Certificat CB CE CCC
Résistance de l’impulsion nominale à la tension Uimp 6KA
Caractéristiques de déclenchement / type de déclenchement B / C; porcelaine thermique
Niveau de surtension Numéro de téléphone
Catégorie de pollution 3
Catégorie de protection IP40; port de connexion IP20
Résistance à la chaleur humide Classe 2
Humidité relative D’une teneur en poids de carbone ≤ 95%
Norme IEC 60947-2 GB / T 14048.2
Résistance sismique Base CEI 60068-2-6
Paramètres de résistance mécanique aux chocs Base ESL 60068-2-27
Température ambiante de fonctionnement -30 ℃ ~ 70 ℃
Résistance à la chaleur humide Classe dB (température 55 ℃ ​ ​ 6 cycle)
Température de l’environnement de stockage -30 ℃ ~ 70 ℃
Altitude D’une largeur ≤ 2000m
Poids 0,12 kg / P
Pièce jointe De / SD / MX / mn / MX + de
Tension de contrôle MX nous DC: 12V, 24V, 220V; AC: 110V, 220V, 380V

Il est recommandé que l’alimentation ne soit pas inférieure à 75W

Mn tension nominale UN AC220V AC380V

knife switch

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirFusible du LRGProduit & gt; & gt;
