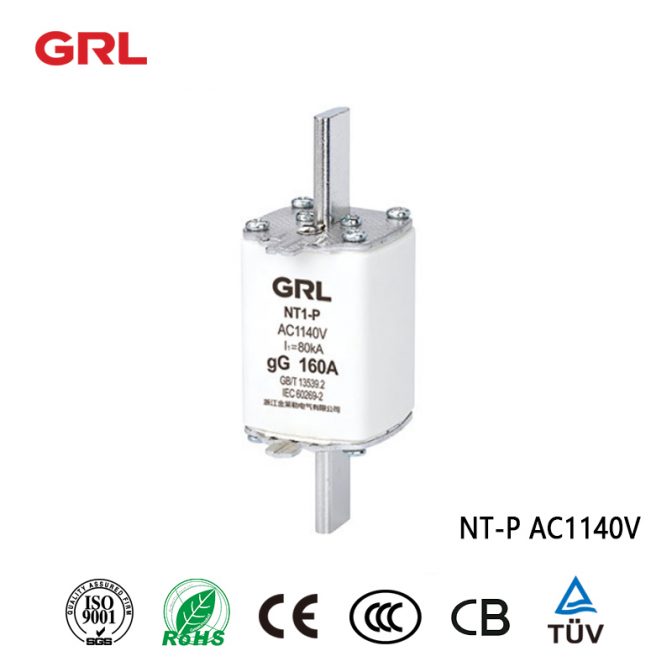

NT1-P, NT3-P AC1140V liens fusionnés

NT1-P AC1140V liens fusionnés

Numéro de type	Taille	Tension nominale (V)	Courant nominal (A)	Capacité de rupture nominale (KA)
RT	C’est ça. C’est ça. C’est ça. C’est ça. C’est ça. C’est ça. 1	C’est ça. C’est ça. C’est ça. C’est ça. C’est ça. C’est ça. AC 1140	(6)	C’est ça. C’est ça. C’est ça. C’est ça. C’est ça. C’est ça. 80
RT			(10)
RT			16
RT			20
RT			25
RT			32
RT			40
RT			50.
RT			63
RT			80
RT			100
RT			125
RT			160

NT3P AC1140V liens fusionnés

Numéro de type	Taille	Tension nominale (V)	Courant nominal (A)	Capacité de rupture nominale (KA)
RT	C’est ça. C’est ça. C’est ça. 3	C’est ça. C’est ça. C’est ça. AC 1140	100	C’est ça. C’est ça. C’est ça. 80
RT			125
RT			160
RT			200
RT			224
RT			250
RT			315

Comment peut-on assurer la compatibilité avec l’équipement ou les supports de fusible existants?

(en dollars des États-Unis)

Assurer la compatibilité des fusibles à semi-conducteurs avec les équipements existants ou les supports de fusible implique plusieurs considérations clés. Il est important de faire correspondre soigneusement les spécifications des fusibles avec les exigences de l’application et les caractéristiques du matériel existant. Voici les étapes et les facteurs à considérer:

C’est ça.

1. Dimensions physiques

Taille et forme:Le fusible doit s’intégrer physiquement dans le support de fusible existant ou dans l’espace de l’équipement. Vérifier les dimensions (longueur, diamètre pour les fusibles cylindriques, ou largeur et hauteur pour les fusibles de lame ou de copeaux) par rapport aux spécifications du support ou de la zone de montage.

Type de montage:Vérifiez si le fusible est un type de cartouche, un type de lame, un support de surface ou un autre format, et assurez-vous qu’il correspond à la disposition du support ou de la carte de circuit imprimé.

C’est ça.

2. Caractéristiques électriques

Tension nominale:La tension nominale du fusible de remplacement doit être égale ou supérieure à la tension du circuit dans lequel il sera utilisé. L’utilisation d’un fusible avec une tension nominale inférieure peut entraîner des conditions dangereuses.

Note actuelle:La cote actuelle devrait être choisie en fonction du courant de fonctionnement normal du circuit, avec une certaine marge pour éviter les déclenchements de nuisance, mais pas si élevé qu’il ne parvient pas à protéger efficacement le circuit.

Cote d’interruption:Assurez-vous que le fusible a une cote d’interruption adéquate (ou capacité de rupture), qui est le courant de défaut maximal que le fusible peut interrompre en toute sécurité.

C’est ça.

3. Caractéristiques temporelles

Action rapide vs. slow-blow:Déterminer si l’application nécessite un fusible à action rapide (pour une réponse rapide à une surcharge) ou un fusible lent (délai) (pour tolérer les surtensions temporaires comme les démarrages de moteur).

Courbe caractéristique:La courbe caractéristique du courant temporel du fusible doit correspondre aux exigences de protection du circuit, en veillant à ce qu’il réponde de manière appropriée dans des conditions de surcharge et de court-circuit.

C’est ça.

4. Conditions environnementales

Plage de température:Vérifier que le fusible peut fonctionner de manière fiable dans la plage de température ambiante de l’application.

Conditions atmosphériques:Considérez des facteurs tels que l’humidité, la présence de gaz corrosifs ou l’exposition à des vibrations, qui pourraient affecter les performances des fusibles.

C’est ça.

5. Conformité et normes

Normes réglementaires:Assurez-vous que le fusible répond aux normes réglementaires et de sécurité nécessaires, telles que ul, CE ou IEC.

Exigences propres à l’industrie:Certaines industries peuvent avoir des normes ou des exigences spécifiques pour les fusibles (par exemple, automobile, aérospatiale, médical).

C’est ça.

6. Compatibilité avec le fabricant

Marque et série:Parfois, un équipement spécifique peut recommander ou exiger des fusibles de certains fabricants ou des lignes de produits spécifiques pour des performances optimales.

Fiches techniques et support du fabricant:† Reportez-vous à la fiche technique du fusible pour des spécifications détaillées. Le support du fabricant peut également être utile pour vérifier la compatibilité.

C’est ça.

7. Caractéristiques particulières

Fonctions de l’indicateur:Si le système existant utilise des indicateurs de défaillance de fusible, assurez-vous que le fusible de remplacement prend en charge cette fonctionnalité.

Technologie Arc-Quenching:Pour les applications à haute puissance, la capacité du fusible à éteindre efficacement l’arc pourrait être importante.

C’est ça.

Conclusion

Pour assurer la compatibilité, il faut bien comprendre à la fois les exigences de l’application et les spécifications du fusible de remplacement. Il est souvent avantageux de consulter des experts techniques ou des fabricants de fusibles, en particulier pour les applications complexes ou critiques, afin de s’assurer que le fusible sélectionné fournira la protection nécessaire sans compromettre les performances ou la sécurité de l’équipement.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

NT00-M, NT1-M, NT3-M AC800V lien fusibles

NT00-M lien de mise à feu AC800V

Numéro de type	Taille	Tension nominale (V)	Courant nominal (A)	Capacité de rupture nominale (KA)
NTOO-M-2	& nbsp; & nbsp; & nbsp; & nbsp; & nbsp; 00	& nbsp; & nbsp; & nbsp; & nbsp; & nbsp; C.A. 800	2	& nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; 30.
NTOO-M-4			(4)
NTOO-M-6			(6)
NTOO-M-8			8
NTOO-M-10			(10)
NTOO-M-16			16
NTOO-M-20			20
NTOO-M-25			25
NTOO-M-32			32
NTOO-M-40			40
NTOO-M-50			50.
NTOO-M-63			63

NT1-M lien de mise à feu AC800V

Numéro de type	Taille	Tension nominale (V)	Courant nominal (A)	Capacité de rupture nominale (KA)
RT	& nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; 3	& nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; C.A. 800	(4)	& nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; 100
RT			(6)
RT			8
RT			(10)
RT			16
RT			20
RT			25
RT			32
RT			40
RT			50.
RT			63
RT			80
RT			100
RT			125
RT			160

NT3M AC800V Fuse Link NT3-M AC800V Fuse Link

Numéro de type	Taille	Tension nominale (V)	Courant nominal (A)	Capacité de rupture nominale (KA)
RT	& nbsp; & nbsp; & nbsp; 3	& nbsp; & nbsp; & nbsp; C.A. 800	160	& nbsp; & nbsp; & nbsp; 100
RT			200
RT			250
RT			300
RT			315
