Quel est le principe de fonctionnement d’un fil fusible découpé?
Le principe de fonctionnement d’unDécrochage scolaireFusible à découperFil de fer est basé sur la protection du courant et la rupture physique du circuit. C’est un dispositif de protection commun dans les systèmes d’alimentation, principalement utilisé pour protéger les lignes de transmission et les transformateurs.
Comment ça marche:
La fonction principale d’un fil de fusible à découpe est de surveiller le courant dans un circuit. Lorsque le courant dépasse le niveau de fonctionnement normal (comme dans le cas d’un court-circuit ou d’une surcharge), l’élément fusible à l’intérieur fond rapidement, brisant le circuit.
Lorsque le fusible souffle, un ressort ou un mécanisme de gravité à l’intérieur du support de fusible (également appelé leCorps découpé) forcera le fusible soufflé à tomber ou à sortir. CeMécanisme d ‘< < abandon scolaire > >† sert deux objectifs clés:
- Indication visuelle: le fusible lâché permet au personnel de maintenance de voir facilement qu’il est soufflé, sans avoir besoin d’un équipement de test complexe.
- Déconnexion physique: l’abandon garantit que le circuit est physiquement cassé, empêchant tout autre courant de passer à travers des équipements potentiellement endommagés, ce qui ajoute une couche de protection supplémentaire.
L’élément fusible lui-même est généralement fait d’un métal ou d’un alliage spécial qui fond lorsque le courant devient trop élevé. Une fois qu’il fond, le circuit est immédiatement cassé, arrêtant le flux d’électricité et protégeant tout équipement en aval.
Ce mécanisme simple mais efficace garantit que les systèmes d’alimentation restent sûrs en cas de surcharge ou de défaillance.

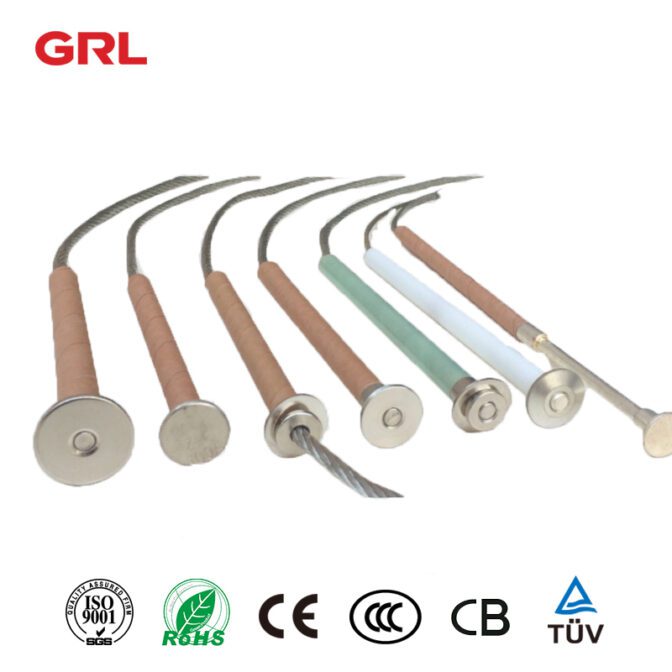

« KB, Ku, KS » type de fil de fusible (lien de fusible)
-les fusibles de type « KB, Ku, KS » appartiennent au fusible de type « K » et « T » « H », il a le type général, le type universel et le type de vis disponibles conformément à la norme IEC-282. Ils sont adaptés pour les fusibles dropoff découpés avec une tension nominale 11-36kv.
| Courant nominal (A) | Shimension (mm) | Quantité / carton | ||||
| A | B | C | D | F | ||
| (à) 25 | 12.5-0.2 | 19.0-0.2 | Note 1 | 2 | 8 | 500 |
| (à) 40 | 3 | 8 | ||||
| (à) 75 | 19.0-0.2 | Sans objet | (4) | (10) | 250 | |
| 100 (à) 120 | (5) | (10) | 250 | |||
| 140 (à) 200 | (7) | 12 | 250 | |||
Comment choisir un fil fusible découpé dropout?
Lors de la sélection d’unFils à fusibles découpés, il y a plusieurs facteurs importants à considérer pour s’assurer qu’il répond aux besoins spécifiques de votre système électrique et offre une protection fiable. Voici quelques critères et lignes directrices clés:
1. Tension nominale:
La tension nominale du fusible doit correspondre à la tension de fonctionnement de votre système d’alimentation. Les fils à fusibles à découpe sont généralement utilisés dans les systèmes de distribution de moyenne tension (tels que 10kV, 24kV ou 35kV). Vous devez vous assurer que la tension nominale du fusible n’est pas inférieure à la tension du système.
Si la tension nominale est trop basse, cela peut entraîner une incapacité à éteindre correctement les arcs électriques, ce qui augmente le risque d’accidents.
2. Cote actuelle:
La puissance actuelle du fusible devrait être légèrement supérieure au courant de fonctionnement normal de l’équipement, mais pas trop élevée, pour assurer une protection efficace en cas de surcharge ou de court-circuit.
Si la cote actuelle est trop élevée, cela retardera le fusible de souffler, ce qui pourrait entraîner des dommages à l’équipement. D’autre part, s’il est trop bas, le fusible peut souffler inutilement et trop fréquemment.
3. Courant de court-circuit:
Au cours d’un court-circuit, le système électrique peut subir une très forte poussée de courant. Par conséquent, le fusible doit être capable de résister et de couper ce courant élevé. Vous devez vérifier le courant de court-circuit maximum et vous assurer que l’élément fusible peut fondre rapidement et en toute sécurité pour interrompre le circuit.
La capacité de rupture nominale du fusible devrait être suffisante pour gérer le courant de défaut maximal dans votre système.
4. Certification de la marque et de la qualité (recommandation relative à la marque du LRG):
LeLRG (LRG)Le fil à fusibles découpé de la marque a une solide réputation dans le domaine de la protection des équipements électriques. GRL apporte une vaste expérience en R & D et une technologie de fabrication avancée, produisant des fusibles de haute qualité qui répondent à divers besoins d’application.
Certification internationaleLes produits GRL ont reçu plusieurs certifications internationales, y compris la certification des normes IEC et la certification ISO 9001 de gestion de la qualité. Ces certifications garantissent la sécurité et la fiabilité des produits. Ils sont rigoureusement testés pour les performances électriques pour assurer un fonctionnement stable, même dans des environnements difficiles.
Applications étendues: les fils de fusible à découpe de la GRL sont largement utilisés dans les réseaux de distribution, les sous-stations et la protection de l’équipement industriel. Ils sont particulièrement adaptés pour fournir une protection contre les surcharges et les courts-circuits dans les systèmes d’alimentation à haute tension. Grâce à leur grande capacité de rupture et à leur excellente résistance mécanique, les fusibles GRL peuvent fonctionner de manière fiable même dans des conditions extrêmes.
Contrôle de la qualité: GRL applique un contrôle de qualité strict pendant le processus de production, en veillant à ce que chaque lot de produits réponde aux normes de performance et de sécurité les plus élevées. Leur isolation électrique exceptionnelle et leur résistance aux chocs en font un choix idéal pour les environnements difficiles.
Choisir unLRG (LRG)Le fil à fusibles découpés de marque garantit à la fois la qualité et la durabilité du produit, offrant une longue durée de vie avec des coûts de maintenance réduits. Cela en fait une solution fiable pour la protection de votre système électrique.
Spécifications techniques pour la liaison à fusible haute tension
Note actuelle
| Vitesse de fusion | Plage de courant (A) |
| K | 1 à 200 |
| T | 1 à 200 |
| H | 1 à 200 |
Caractéristiques des fusibles haute tension
-
Caractéristiques précises du courant temporel
L’élément fusible adopte le matériau testé avec précision, l’argent de haute pureté, ou eutectique argent-cuivre ou eutectique nickel-chrome, basé sur différents courants nominaux. Le fil de l’élément Fuse est extrudé par un moule de haute précision. La section transversale est inspectée par micromètre laser pour assurer la précision, tandis que l’assemblage soigné garantit aucune fissure, retrait ou torsion qui affecte la précision du courant temporel.
-
Pas facilement endommagé
L’extrémité connectée et le fil de déformation à haute résistance font que la liaison de fusible n’est pas affectée par le vieillissement, les vibrations ou l’impulsion de courant élevé, ce qui peut chauffer l’élément de fusible presque jusqu’au point de séparation. Lorsque la liaison à fusible de la première ou de la deuxième phase fonctionne dans un circuit en trois phases, seule la liaison à fusible fondue doit être remplacée, et pas besoin de remplacer tous les liens de fusible dans le circuit.
-
Bonne capacité d’interruption des pannes
Peut interrompre de manière fiable le défaut intérieur du premier côté et du côté secondaire du transformateur, le défaut de court-circuit de la douille sur le côté secondaire de la bague du transformateur et le défaut de court-circuit entre la bague du transformateur du côté secondaire du transformateur et l’interrupteur d’air, de manière à protéger efficacement le transformateur.

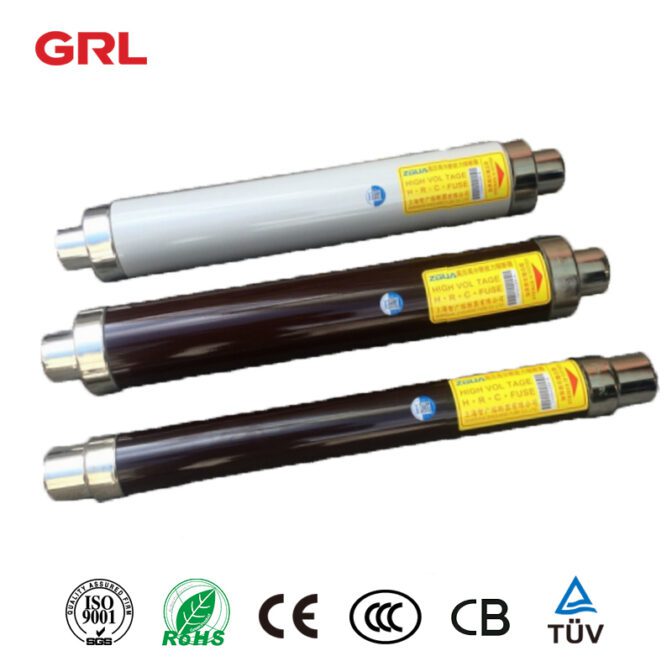

Qu’est-ce que le fil fusible haute tension?
(en dollars des États-Unis)
Un fil à fusible haute tension est un composant essentiel utilisé dans les systèmes électriques qui fonctionnent à haute tension. Il est conçu pour protéger les circuits et les équipements électriques en interrompant en toute sécurité le flux de courant excessif. Voici ses principales caractéristiques:
Composition du matériau:Les fils à fusibles haute tension sont généralement faits de matériaux comme l’argent, le cuivre ou les alliages qui ont un point de fusion bas. Cela garantit qu’ils fondent rapidement sous un courant excessif, brisant le circuit.
Capacité d’interruption actuelle:Ces fils sont conçus pour gérer et interrompre les flux de courant élevés qui peuvent se produire dans les applications à haute tension. Ils doivent réagir rapidement aux surcourants pour éviter d’endommager le système.
Tension nominale:Comme son nom l’indique, les fils à fusible haute tension sont conçus pour des applications à haute tension, souvent dans la gamme de milliers de volts. Cette cote est cruciale car elle doit correspondre ou dépasser la tension de fonctionnement du système pour un fonctionnement sûr.
Calibrage & # 160;:Le fil est calibré de telle sorte qu’il fond à un niveau de courant spécifique, qui est déterminé en fonction des exigences du système électrique qu’il protège.
Domaines d’application:Les fils à fusible haute tension sont utilisés dans diverses applications telles que les systèmes de distribution d’énergie, les équipements électriques industriels et, dans certains cas, dans les appareils électriques de grande puissance.
Conformité en matière de sécurité:Ces fils doivent être conformes aux normes et réglementations de sécurité spécifiques aux composants électriques pour s’assurer qu’ils fonctionnent de manière fiable et sûre dans des conditions de haute tension.
La conception et le choix d’un fil à fusible haute tension sont essentiels à la sécurité et à l’efficacité des systèmes électriques dans lesquels ils sont utilisés. Ils sont un élément clé des mesures de protection contre les défauts électriques et les surcharges dans les environnements à haute tension.
- Principes de conception et considérations matérielles
Propriétés optimales des matériaux: les fils à fusible haute tension sont spécifiquement conçus en utilisant des matériaux ayant des propriétés telles que une conductivité élevée, un point de fusion bas et une réponse thermique rapide. Cela garantit une réaction rapide aux situations de survenance.
Caractéristiques dimensionnelles: l’épaisseur et la longueur du fil sont calculées avec précision pour s’assurer qu’il fondra au niveau de courant correct. Ceci est crucial pour maintenir la sécurité et l’intégrité du système électrique.

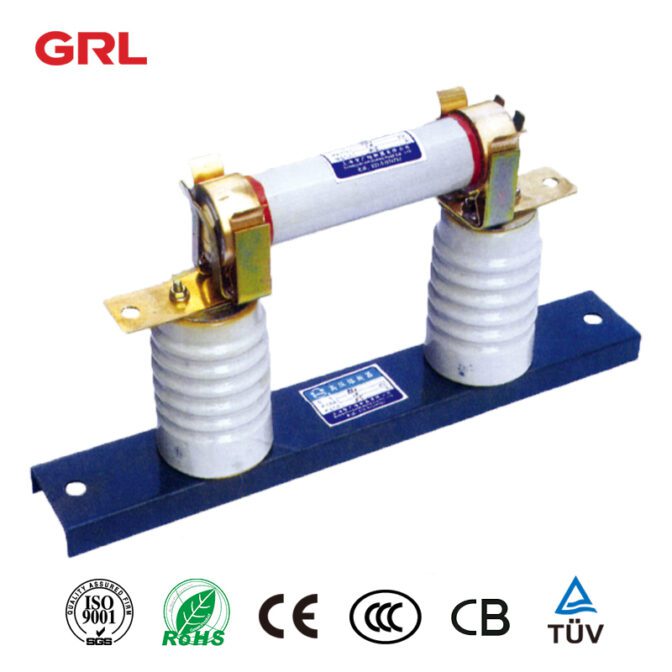

Types de fusibles à haute tension
Fusibles d’expulsion: ils sont couramment utilisés dans les transformateurs extérieurs et les lignes de distribution. Ils ont une conception spéciale qui éteint l’arc lorsque le fusible souffle, empêchant les dommages.

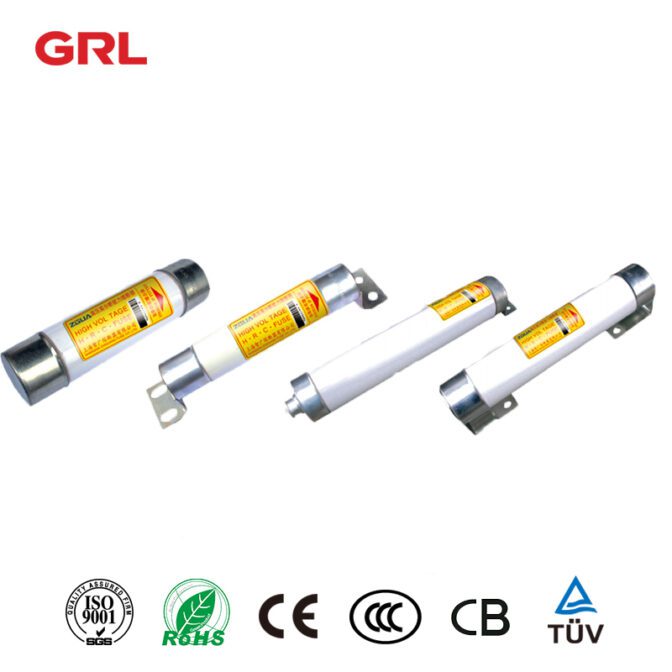

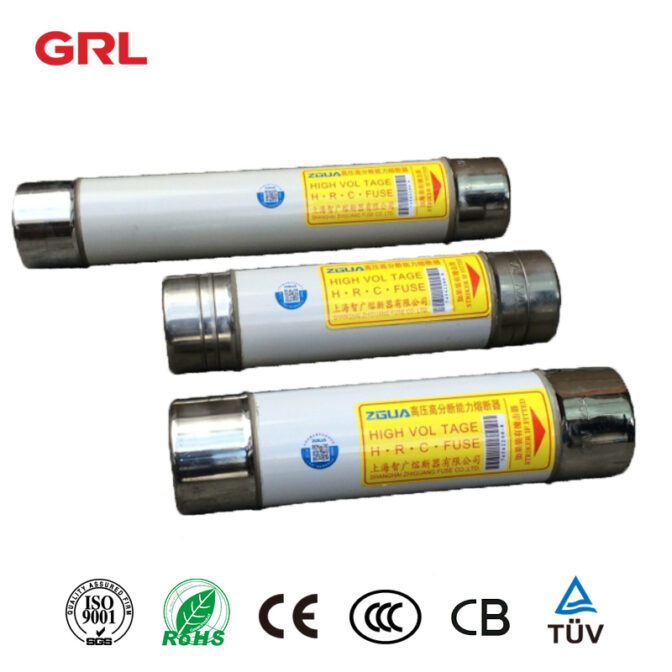

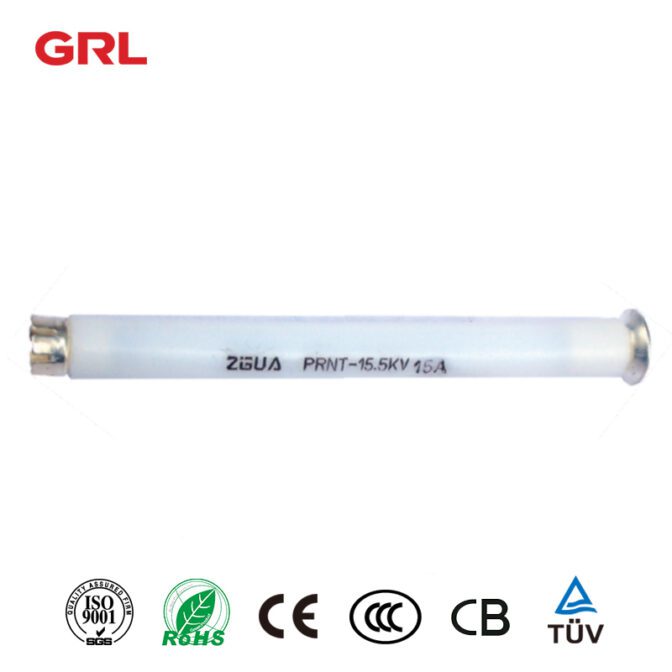

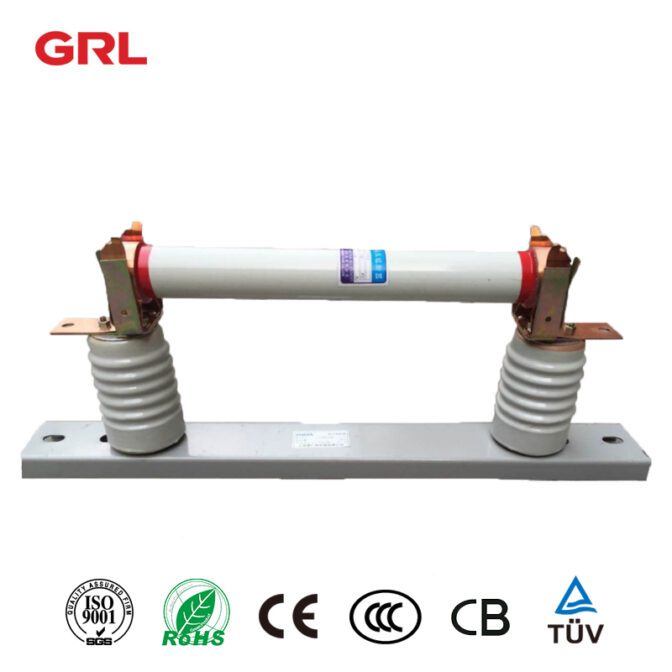

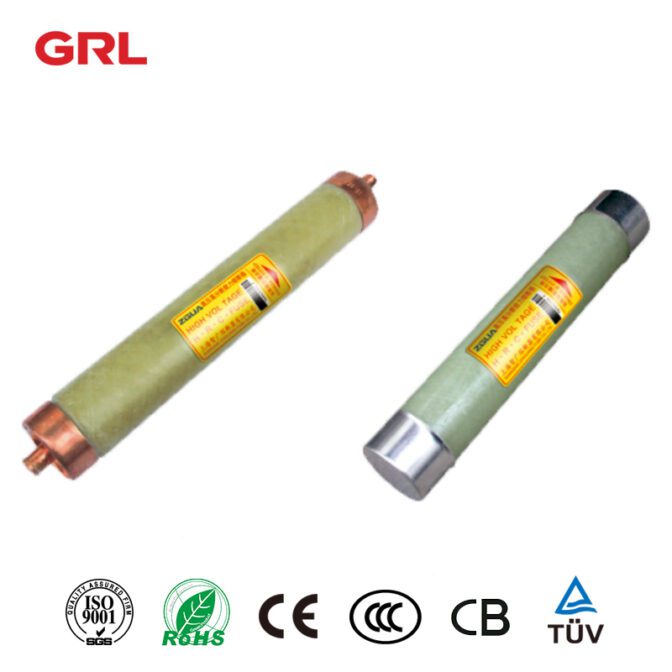

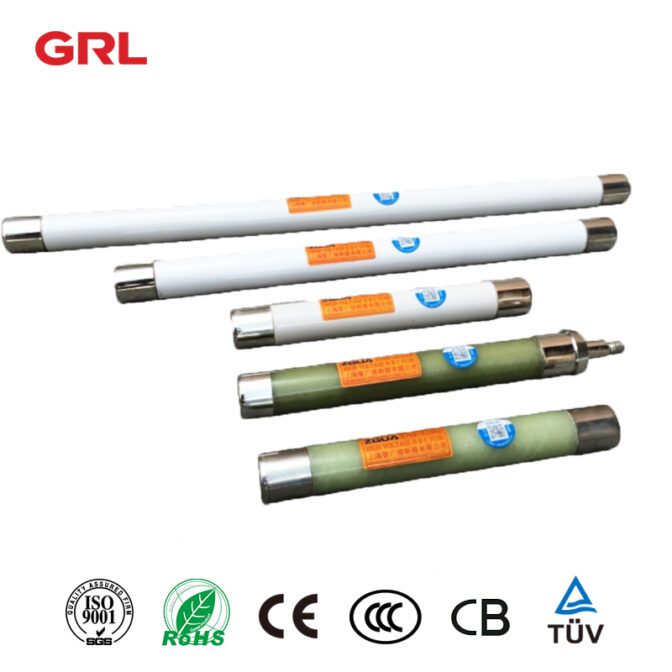

Fusibles limitant le courant: ces fusibles sont conçus pour limiter la quantité de courant de défaut. Ils sont plus rapides en fonctionnement et peuvent réduire la quantité totale d’énergie laissée à travers la faille.
- Mécanisme de fonctionnement
Fusion et extinction de l’arc: lorsqu’une surtension se produit, le fil à fusibles se réchauffe et fond. Cela crée un arc entre les extrémités fondues du fil. Les fusibles à haute tension sont conçus avec des matériaux et des mécanismes pour éteindre rapidement cet arc.
- Application et mise en œuvre
Dans les systèmes d’alimentation: ces fusibles sont critiques dans les sous-stations, les transformateurs de puissance et les commutateurs à haute tension. Ils protègent contre les surcharges et les courts-circuits.
Dans les milieux industriels: les industries qui fonctionnent avec des machines de grande puissance utilisent souvent ces fusibles pour protéger leurs équipements et leurs travailleurs.
- Normes et règlements de sécurité
Conformité aux normes internationales: les fusibles haute tension doivent être conformes aux normes internationales telles que la CEI (Commission électrotechnique internationale) ou les normes ANSI (American national Standards Institute).
Essais et certification: des essais et une certification réguliers sont essentiels pour s’assurer que ces fusibles fonctionnent de manière fiable dans des conditions de haute tension.
- Progrès technologiques
Fusibles intelligents: avec l’avènement de la technologie de réseau intelligent, il y a une tendance croissante à l’intégration de fonctionnalités intelligentes dans les fusibles, permettant la surveillance et le contrôle à distance.
Innovations en science des matériaux: la recherche en science des matériaux peut conduire au développement de fils à fusibles avec de meilleures caractéristiques de performance, comme des températures de fusion plus élevées et une plus grande durabilité.
- Défis et considérations
Facteurs environnementaux: les fusibles à haute tension doivent être conçus pour résister à des facteurs environnementaux tels que les températures extrêmes, l’humidité et la pollution.
Entretien et inspection: l’inspection et l’entretien réguliers sont essentiels pour assurer la longévité et le bon fonctionnement de ces fusibles.
- Perspectives d’avenir
Systèmes d’énergie renouvelable: avec l’essor des énergies renouvelables, les fusibles à haute tension jouent un rôle de plus en plus important dans la protection des équipements tels que les éoliennes et les panneaux solaires.
Miniaturisation et efficacité: des recherches sont en cours pour rendre ces fusibles plus efficaces et compacts, adaptés aux systèmes électriques modernes et limités dans l’espace.
En conclusion, les fils de fusion haute tension jouent un rôle essentiel dans la sécurité et l’efficacité des systèmes électriques fonctionnant à haute tension. Leur conception, leur composition matérielle et leur application sont essentielles pour la protection des réseaux électriques complexes et de haute puissance.À mesure que la technologie avance, ces composants sont susceptibles de voir des innovations qui amélioreront leurs performances et leurs fonctionnalités.
