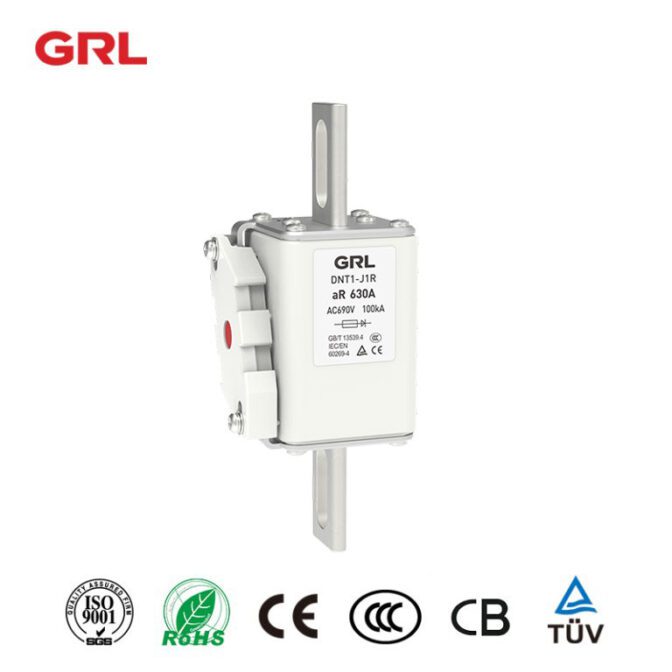

Fusible à grande vitesse série DNT-J1R

Description du produit

DNT– série J1R fusible de protection des équipements semi-conducteurs, adapté aux systèmes AC, tension nominale 690V, avec un courant nominal de 100A ~ 1600A, utilisé pour la protection de court-circuit des composants semi-conducteurs et de leur équipement complet.

Tous les indicateurs de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

Paramètres de base des liens fusibles

Modèle de produit	Taille	Tension nominale?	Noté actuel?	Capacité de rupture (Rated Dracking Capacity (capacité de rupture))
DNT1-J1R-100	1	C.A. 690	100	100
DNT1-J1R-125			125
DNT1-J1R-160			160
DNT1-J1R-200			200
DNT1-J1R-250			250
DNT1-J1R-315			315
DNT1-J1R-350			350
DNT1-J1R-400			400
DNT1-J1R-450			450
DNT1-J1R-500			500
DNT1-J1R-550			550
DNT1-J1R-630			630 à 630
DNT2-J1R-350	2		350
DNT2-J1R-400			400
DNT2-J1R-450			450
DNT2-J1R-500			500
DNT2-J1R-550			550
DNT2-J1R-630			630 à 630
DNT2-J1R-710			710
DNT2-J1R-800			800
DNT2-J1R-900			900
DNT2-J1R-1000			1000
DNT2-J1R-1100			1100
DNT2-J1R-1250			1250
DNT3-J1R-800	3		800
DNT3-J1R-900			900
DNT3-J1R-1000			1000
DNT3-J1R-1100			1100
DNT3-J1R-1250			1250
DNT3-J1R-1400			1400
DNT3-J1R-1500			1500
DNT3-J1R-1600			1600

Aspect et dimensions de l’installation

Quelles technologies ou industries émergentes (telles que les véhicules électriques ou les systèmes d’énergie renouvelable) augmentent la demande de fusibles à semi-conducteurs?

(en dollars des États-Unis)

Plusieurs technologies et industries émergentes entraînent une demande accrue de fusibles à semi-conducteurs. Ces fusibles sont essentiels pour protéger les composants électroniques sensibles des conditions de surtension et de surtension. Voici un aperçu de certains domaines clés contribuant à cette croissance:

C’est ça.

Véhicules électriques (ve):La croissance rapide du marché des véhicules électriques est un moteur important pour les fusibles à semi-conducteurs. Les SVE nécessitent des systèmes de gestion de l’énergie sophistiqués pour gérer les courants et les tensions élevés, en particulier dans les systèmes de gestion des batteries, les infrastructures de charge et les systèmes de conversion de puissance. Les fusibles semi-conducteurs dans ces applications doivent fournir une protection fiable dans des conditions de haute tension et de courant élevé.

C’est ça.

Systèmes d’énergie renouvelable:Avec le virage mondial vers les sources d’énergie renouvelables comme l’énergie solaire et éolienne, il y a un besoin accru de fusibles semi-conducteurs dans les onduleurs de puissance, les convertisseurs et les systèmes de stockage d’énergie. Ces fusibles protègent contre les défauts dans les systèmes qui convertissent et stockent l’énergie produite à partir de sources renouvelables.

C’est ça.

3.conversion de puissance et onduleurs:La nécessité d’une conversion efficace de l’énergie est essentielle dans de nombreuses technologies modernes. Les fusibles à semi-conducteurs sont utilisés dans les onduleurs et les convertisseurs qui font partie intégrante des panneaux solaires, des éoliennes et même dans les alimentations pour les centres de données et les infrastructures de télécommunications.

C’est ça.

4. Automatisation industrielle et robotique:à mesure que les industries progressent vers une automatisation accrue, la demande de fusibles semi-conducteurs dans la robotique et les machines automatisées augmente. Ces fusibles protègent les composants électroniques sensibles dans les systèmes de contrôle, les capteurs et les actionneurs des conditions de surtension et de court-circuit.

C’est ça.

5.5G technologie et télécommunications:Le déploiement des réseaux 5G nécessite des investissements substantiels dans de nouvelles infrastructures, y compris des stations de base, des routeurs de réseau et des commutateurs. Les fusibles à semi-conducteur sont utilisés pour protéger cet équipement contre les surtensions et les défauts de puissance.

C’est ça.

6.Électronique grand public:L’avancement continu de l’électronique grand public, tels que les smartphones, les tablettes et les ordinateurs portables, entraîne le besoin de petits fusibles à semi-conducteurs efficaces et fiables pour protéger les composants de plus en plus sophistiqués et compacts.

C’est ça.

7. Dispositifs de l’Internet des objets (IOT):Les appareils IOT, qui sont de plus en plus répandus dans les applications grand public et industrielles, nécessitent souvent une protection contre les surtensions. Au fur et à mesure que ces appareils deviennent plus interconnectés et plus critiques dans les opérations quotidiennes, le besoin d’une protection fiable augmente.

C’est ça.

8. Systèmes de stockage d’énergie:Avec l’accent accru sur l’efficacité énergétique et la nécessité de stocker de l’énergie à partir de sources renouvelables, la demande de fusibles semi-conducteurs à haute performance dans les systèmes de stockage de batteries et les alimentations sans interruption (UPS) augmente.

C’est ça.

9.Grâces électriques:Les réseaux électriques modernes, en mettant l’accent sur la technologie des réseaux intelligents, nécessitent des fusibles à semi-conducteurs pour se protéger contre les surcharges et les défauts, d’autant plus que ces réseaux deviennent plus intégrés aux sources d’énergie renouvelables et aux systèmes de production distribués.

C’est ça.

10.Aerospace et défense:L’électronique avancée dans les applications aérospatiales et de défense nécessite souvent des fusibles semi-conducteurs pour la protection en raison de leur exposition à des conditions environnementales extrêmes et de la nature critique de ces applications.

C’est ça.

Le rôle croissant des semi-conducteurs dans diverses industries, en particulier dans les applications impliquant une puissance et une précision élevées, est un facteur clé qui stimule la demande de fusibles à semi-conducteurs. Cette tendance devrait se poursuivre à mesure que la technologie évolue et que de nouvelles applications émergent.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

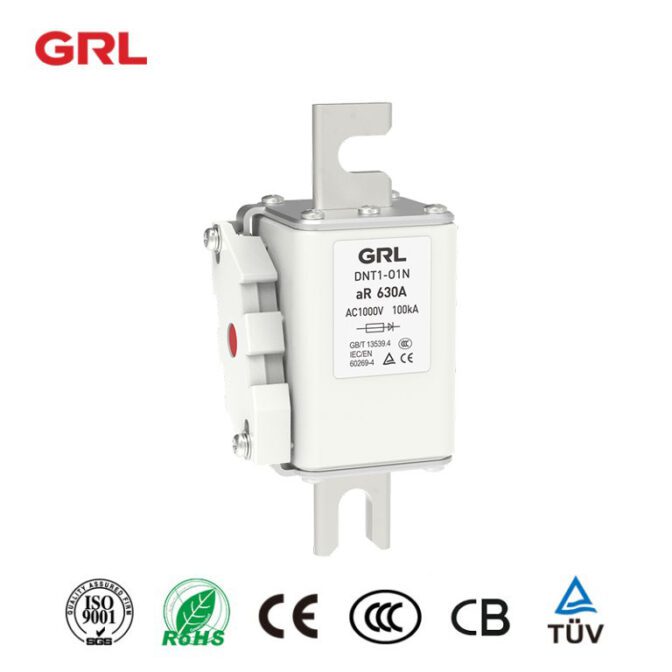

GRL fusibles semi-conducteurs série DNT-O1N

Description du produit

Le fusible de protection des équipements semi-conducteurs de la série DNT– O1N convient aux systèmes à courant alternatif, avec une tension nominale de 1000V et un courant nominal de 160A ~ 1500A. Il est utilisé pour la protection de court-circuit des composants semi-conducteurs et de leur équipement complet.

Tous les indicateurs de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

Paramètres de base des liens fusibles

Modèle de produit	Taille	Tension nominale?	Noté actuel?	Capacité de rupture (Rated Dracking Capacity (capacité de rupture))
DNT1-O1N-160	1	A.C. 1000	160	100
DNT1-O1N-200			200
DNT1-O1N-250			250
DNT1-O1N-315			315
DNT1-O1N-350			350
DNT1-O1N-400			400
DNT1-O1N-450			450
DNT1-O1N-500			500
DNT1-O1N-550			550
DNT1-O1N-630			630 à 630
DNT2-O1N-350	2		350
DNT2-O1N-400			400
DNT2-O1N-450			450
DNT2-O1N-500			500
DNT2-O1N-550			550
DNT2-O1N-630			630 à 630
DNT2-O1N-710			710
DNT2-O1N-800			800
DNT3-O1N-630	3		630 à 630
DNT3-O1N-710			710
DNT3-O1N-800			800
DNT3-O1N-900			900
DNT3-O1N-1000			1000
DNT3-O1N-1100			1100
DNT3-O1N-1250			1250
DNT3-O1N-1400			1400
DNT3-O1N-1500			1500

Aspect et dimensions de l’installation

Quelles sont les différences entre les fusibles semi-conducteurs utilisés dans les applications AC par rapport DC?

(en dollars des États-Unis)

Les fusibles à semi-conducteurs, conçus pour protéger les composants électroniques sensibles, présentent des différences lorsqu’ils sont utilisés dans les applications en courant alternatif (AC) par rapport au courant continu (DC). Ces différences sont principalement dues aux caractéristiques distinctes de la puissance AC et DC, qui affectent le comportement des circuits électriques et, par conséquent, la conception et le fonctionnement des fusibles utilisés dans ces circuits.

C’est ça.

Différences dans la conception et le fonctionnement des fusibles

1.capacité d’interconnexion:

C’est ça.

Fusibles à courant alternatif:Dans un circuit AC, le courant traverse zéro chaque demi-cycle, ce qui aide naturellement à éteindre l’arc qui se forme lorsqu’un fusible souffle. Par conséquent, les fusibles à courant alternatif ont généralement une capacité d’interruption inférieure à celle des fusibles à courant continu.

C’est ça.

Fusibles à courant continu:Le courant DC n’a pas de passages à zéro comme AC. Ainsi, lorsqu’un fusible DC souffle, il est plus difficile d’interrompre le flux de courant et d’éteindre l’arc. Les fusibles DC doivent avoir une capacité d’interruption plus élevée et sont souvent conçus avec des espaces plus grands et des matériaux d’extinction d’arc plus robustes.

C’est ça.

2.Voltage Ratings:

C’est ça.

Fusibles à courant alternatif:La tension nominale pour les fusibles AC se réfère généralement à la tension RMS maximale que le fusible peut interrompre en toute sécurité.

C’est ça.

Fusibles à courant continu:Les fusibles à courant continu doivent être évalués en fonction de la tension maximale constante qu’ils rencontreront. étant donné que DC n’a pas la réduction périodique de la tension comme AC, les exigences de tension nominale pour les fusibles à courant continu sont souvent plus strictes.

C’est ça.

Caractéristiques temporelles:

C’est ça.

Les caractéristiques du courant temporel peuvent différer en raison des différentes façons dont les courants AC et DC affectent les éléments thermiques et magnétiques à l’intérieur du fusible.

C’est ça.

Considérations propres à l’application

C’est ça.

Courants d’affluence:Les circuits AC et DC peuvent connaître des courants d’injection, mais la nature et la durée de ces courants peuvent différer, ce qui a un impact sur le choix et la conception du fusible. Par exemple, de grandes charges capacitives dans les circuits DC peuvent conduire à des courants d’afflux importants qui nécessitent une attention particulière.

C’est ça.

Inductance du circuit:L’inductance du circuit joue un rôle plus important dans les applications DC, en particulier dans la rupture rapide du circuit, car l’inductance peut prolonger la durée de l’arc.

C’est ça.

Taille physique et construction:Les fusibles DC peuvent être physiquement plus grands ou construits différemment pour gérer l’arc soutenu sans dégradation, en particulier dans les applications à haute tension.

C’est ça.

Implications pratiques

(en dollars des États-Unis)

Interchangeabilité:En raison de ces différences, les fusibles ne sont généralement pas interchangeables entre les applications AC et DC. L’utilisation d’un fusible homologué CA dans un circuit DC, ou vice versa, peut entraîner une protection inadéquate et des risques potentiels pour la sécurité.

C’est ça.

Conception et sélection:Les ingénieurs doivent soigneusement sélectionner les fusibles en fonction des caractéristiques spécifiques de leur application prévue (AC ou DC), en tenant compte de facteurs tels que la tension nominale, la capacité d’interruption et la nature de la charge et des courants d’injection.

C’est ça.

En conclusion, alors que le but fondamental des fusibles à semi-conducteurs dans les circuits AC et DC est de protéger contre les conditions de surtension, les différences dans la façon dont AC et DC se comportent ont un impact significatif sur la conception, les cotes et l’application de ces fusibles.

La compréhension de ces différences est cruciale pour l’utilisation sûre et efficace des fusibles à semi-conducteurs dans diverses applications électriques et électroniques.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

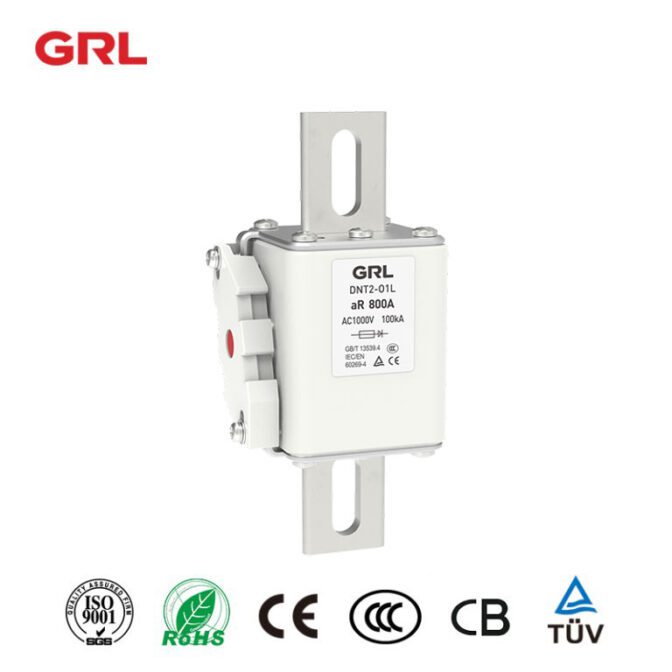

AC protégeant les maillons de fusible pour la protection des équipements semi-conducteurs

Description du produit

DNT– série O1L fusible de protection des équipements semi-conducteurs, adapté aux systèmes AC, tension nominale est 1000V, courant nominal est 160A ~ 1500A, utilisé comme un composant semi-conducteur et l’ensemble complet de l’équipement est utilisé pour la protection de court-circuit.

Tous les indicateurs de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

Paramètres de base des liens fusibles

Modèle de produit	Taille	Tension nominale?	Noté actuel?	Capacité de rupture (Rated Dracking Capacity (capacité de rupture))
DNT1-01L–160	1	A.C. 1000	160	100
DNT1-01L–200			200
DNT1-01L–250			250
DNT1-01L–315			315
DNT1-01L–350			350
DNT1-01L–400			400
DNT1-01L–450			450
DNT1-01L–500			500
DNT1-01L–550			550
DNT1-01L–630			630 à 630
DNT2-01L–350	2		350
DNT2-01L–400			400
DNT2-01L–450			450
DNT2-01L–500			500
DNT2-01L–550			550
DNT2-01L–630			630 à 630
DNT2-01L–710			710
DNT2-01L–800			800
DNT3-01L–630	3		630 à 630
DNT3-01L–710			710
DNT3-01L–800			800
DNT3-01L–900			900
DNT3-01L–1000			1000
DNT3-01L–1100			1100
DNT3-01L–1250			1250
DNT3-01L–1400			1400
DNT3-01L–1500			1500

C’est ça.

Aspect et dimensions de l’installation

Les fusibles à semi-conducteur, également connus sous le nom de fusibles à semi-conducteurs ou fusibles électroniques, sont des dispositifs spécialisés conçus pour protéger les circuits électroniques sensibles des conditions de surtension. Ils diffèrent des fusibles traditionnels, qui reposent sur un fil ou une bande métallique qui fond physiquement pour briser le circuit.Fusibles à semi-conducteurs, d’autre part, utiliser des dispositifs semi-conducteurs pour ouvrir rapidement le circuit lorsque des conditions de surtension sont détectées.

(1)Principe de fonctionnement:

Les fusibles semi-conducteurs fonctionnent sur la base du principe de « limitation du courant ». Lorsqu’une condition de surintensité se produit, le fusible augmente rapidement sa résistance, limitant le flux de courant et protégeant le circuit.

2.Types de fusibles semi-conducteurs:

Fusibles à base de résistance:Ces fusibles utilisent un élément de résistance qui augmente en résistance lorsqu’il est soumis à des courants élevés. Cette augmentation de résistance protège le circuit en limitant le flux de courant.

Cutoffs thermiques (TCO):également connu sous le nom de fusibles thermiques, ils contiennent un élément sensible à la chaleur qui fond ou brise le circuit lorsqu’un certain seuil de température est dépassé. Bien qu’ils ne soient pas techniquement des semi-conducteurs, ils remplissent une fonction de protection similaire dans les circuits électroniques.

Dispositifs à coefficient de température positif polymère (PPTC):Ce sont des fusibles auto-réinitialisés qui utilisent un élément de résistance basé sur un polymère. Lorsqu’une condition de surtension se produit, le polymère se réchauffe et sa résistance augmente, limitant le courant. Une fois que le défaut est supprimé, le dispositif PPTC se refroidit et revient à son état de faible résistance.

3.Applications:

Les fusibles à semi-conducteurs sont largement utilisés dans les équipements et les dispositifs électroniques où la protection des composants sensibles contre les événements de courant excessif est essentielle. On les trouve couramment dans les alimentations, les circuits de commande, les moteurs et les équipements de télécommunications.

4.Avantages:

Réponse rapide:Les fusibles semi-conducteurs ont des temps de réponse très rapides, ce qui est crucial pour protéger les composants électroniques sensibles.

Limite précise du courant:Ils peuvent être conçus pour fournir des caractéristiques limitatives de courant précises, en veillant à ce que le circuit soit protégé sans causer de perturbations inutiles.

5.Critères de sélection:

Lors de la sélection d’un fusible semi-conducteur, des facteurs tels que la tension nominale, la cote de courant, la capacité de rupture et le temps de réponse doivent être pris en considération. En outre, le fusible doit être compatible avec les exigences spécifiques de l’application et du circuit.(en dollars des États-Unis)

6.échecs et vieillissement:

Comme tout composant électronique, les fusibles à semi-conducteur peuvent échouer au fil du temps en raison de divers facteurs, notamment le vieillissement, le stress thermique et les surtensions. Des inspections et des essais réguliers peuvent être nécessaires pour assurer leur fiabilité continue.

7.Remplacement:

Si un fusible semi-conducteur est soufflé ou a atteint la fin de sa durée de vie utile, il devrait être remplacé par un fusible des mêmes spécifications pour maintenir la protection du circuit.

Comment vérifier Semiconductor Fuse-Oui.

Pour vérifier un fusible semi-conducteur, vous aurez besoin d’un multimètre, qui est un outil polyvalent utilisé pour mesurer la tension, le courant et la résistance. Suivez les étapes suivantes:

Sécurité d’abord:Avant de commencer, assurez-vous que l’équipement est déconnecté de la source d’alimentation et assurez-vous d’être familier avec les procédures de sécurité électrique.

Réglez le multimètre:Allumez le multimètre et mettez-le sur le réglage « Ohms » (Ω). C’est le réglage de mesure de la résistance.

Pistes d’essai:· insérez le plomb de test rouge (positif) dans la prise « ohm » ou « Ω », et le test noir (négatif) conduit dans la prise « COM » ou « Common » sur le multimètre.

Enlèvement des fusibles (facultatif):En fonction du circuit, vous devrez peut-être retirer le fusible pour les tests. Si c’est le cas, assurez-vous que l’équipement est déconnecté en toute sécurité de toute source d’alimentation avant de retirer le fusible.

Test du fusible:

A. Placez les fils multimètres à chaque extrémité du fusible. Peu importe quel plomb va où puisqu’un fusible n’est pas polarisé.

B. si le fusible est intact (c’est-à-dire qu’il n’est pas soufflé), le multimètre doit afficher une lecture de résistance très faible, généralement proche de 0 ohms. Cela indique que le fusible laisse passer le courant.

C. si le fusible est soufflé (ouvert), le multimètre affichera une lecture « OL » (au-dessus de la limite), indiquant une résistance infinie. Cela signifie qu’il y a une rupture dans le circuit et que le fusible doit être remplacé.

Interprétation des résultats:

Si vous obtenez une lecture de faible résistance, le fusible est probablement intact et fonctionne correctement.

Si vous obtenez une lecture « OL », le fusible est soufflé et doit être remplacé.

Réinstallation (si supprimée):Si vous avez retiré le fusible pour les tests, assurez-vous qu’il est réinstallé correctement avant de reconnecter l’équipement à la source d’alimentation.

N’oubliez pas de consulter le manuel de l’appareil ou de consulter un professionnel si vous n’êtes pas sûr de l’une des étapes de ce processus. Prenez toujours les précautions de sécurité appropriées lorsque vous travaillez avec des équipements électriques. Si vous n’êtes pas sûr de vos capacités ou si vous avez affaire à un système électrique complexe, envisagez de demander l’aide d’un électricien qualifié.

Cliquez pour voir Groupe GRL Information de société>>

Cliquez pour voir GRL Lien de fusion Produit>>

Cliquez pour voir Base de fusion Produit>>

Cliquez pour voir Fuse à fuse Produit>>

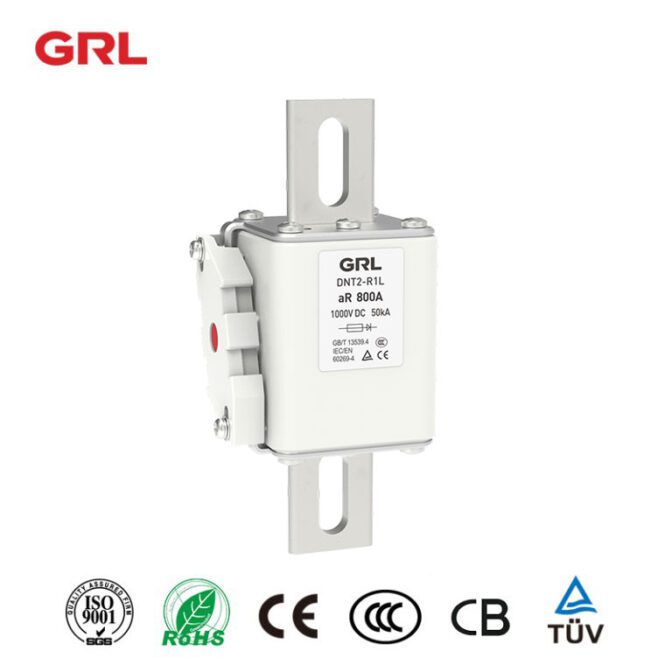

Ar Fuse Link DNT -R1L série

Description du produit

Le fusible de protection des équipements semi-conducteurs de la série DNT– R1L convient aux systèmes CA, avec une tension nominale de 1300V et un courant nominal de 160A ~ 1250A. Il est utilisé pour la protection de court-circuit des composants semi-conducteurs et de leur équipement complet.

Tous les indicateurs de performance du produit sont conformes à GB / T
13539.4 / CEI 60269-4.

Paramètres de base des liens fusibles

Modèle de produit	Taille	Tension nominale?	Noté actuel?	Capacité de rupture (Rated Dracking Capacity (capacité de rupture))
DNT1-R1L-160	1	AC 1300	160	100
DNT1-R1L-200			200
DNT1-R1L-250			250
DNT1-R1L-315			315
DNT1-R1L-350			350
DNT1-R1L-400			400
DNT1-R1L-450			450
DNT1-R1L-500			500
DNT1-R1L-550			550
DNT2-R1L-350	2		350
DNT2-R1L-400			400
DNT2-R1L-450			450
DNT2-R1L-500			500
DNT2-R1L-550			550
DNT2-R1L-630			630 à 630
DNT2-R1L-710			710
DNT2-R1L-800			800
DNT3-R1L-630	3		630 à 630
DNT3-R1L-710			710
DNT3-R1L-800			800
DNT3-R1L-900			900
DNT3-R1L-1000			1000
DNT3-R1L-1100			1100
DNT3-R1L-1250			1250

Aspect et dimensions de l’installation

Qu’est-ce que Ar Fuse Link-Oui.

Lien de fusible Ar également connu sous le nom de fusibles de protection des semi-conducteurs, fusibles rapides

Les fusibles de protection des semi-conducteurs, souvent appelés fusibles rapides ou fusibles à grande vitesse, sont des composants électriques spécialisés conçus pour protéger les dispositifs semi-conducteurs tels que les diodes, les transistors et autres composants électroniques sensibles des conditions de surtension. Ces fusibles sont caractérisés par leur capacité à interrompre rapidement le flux de courant lorsqu’un événement de défaillance ou de surcourant se produit.

Les fusibles rapides sont utilisés dans les applications où une protection rapide contre les conditions de court-circuit ou de surtension est essentielle pour prévenir les dommages aux dispositifs à semi-conducteurs sensibles. Ces fusibles ont des caractéristiques spécifiques telles que des temps de réponse rapides et des cotes actuelles précises pour assurer une protection efficace.

Il est important de choisir le fusible rapide approprié pour une application donnée, car l’utilisation du mauvais type ou de la mauvaise cote pourrait entraîner une protection insuffisante ou un déclenchement inutile du fusible.

(1)Principe de fonctionnement:Les fusibles de protection des semi-conducteurs fonctionnent sur la base du principe de protection thermique et magnétique. Lorsque le courant dépasse la valeur nominale du fusible, il provoque la chaleur de l’élément fusible, ce qui finit par fondre et ouvrir le circuit.

2.Types de fusibles de protection des semi-conducteurs:

Fusibles à action rapide:Ces fusibles ont un temps de réponse très rapide et sont conçus pour protéger les dispositifs semi-conducteurs sensibles contre les événements de courte durée et à courant élevé.

Fusibles ultra-rapides:Ces fusibles ont un temps de réponse encore plus rapide que les fusibles à action rapide et sont utilisés dans des applications extrêmement sensibles.

3.Notes actuelles:Les fusibles de protection des semi-conducteurs sont évalués en fonction de leur capacité de charge actuelle. Il est crucial de choisir un fusible avec une cote de courant qui correspond ou dépasse légèrement le courant de fonctionnement nominal du dispositif semi-conducteur.aR Fuse Link

4.Tension nominale:La tension nominale du fusible doit être égale ou supérieure à la tension du circuit qu’il protège. L’utilisation d’un fusible avec une tension nominale inférieure peut conduire à une protection peu fiable.

5.Considérations relatives à l’application:

Conception du circuit:La conception appropriée du circuit, y compris la mise en place de fusibles et d’autres composants de protection, est essentielle pour assurer une protection efficace.

Coordination avec d’autres dispositifs de protection:Les fusibles sont souvent utilisés en conjonction avec d’autres dispositifs de protection comme les disjoncteurs pour fournir une protection complète.

6.Normes et conformité:Dispositifs de protection des semi-conducteursSont assujettis aux normes et aux certifications de l’industrie. S’assurer que le fusible choisi est conforme aux normes pertinentes est essentiel pour la sécurité et la performance.

7.Calibrage et sélection des fusibles:Une bonne sélection implique de prendre en compte des facteurs tels que le type de dispositif semi-conducteur, les courants de défaut attendus, la température ambiante et d’autres conditions environnementales.

8.Modes de défaillance et fiabilité:La compréhension des modes de défaillance potentiels des fusibles et de leurs caractéristiques de fiabilité est importante pour assurer une protection à long terme.

Mise à l’essai et maintenance:Des essais réguliers et l’entretien des fusibles sont essentiels pour s’assurer qu’ils fonctionnent comme prévu.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

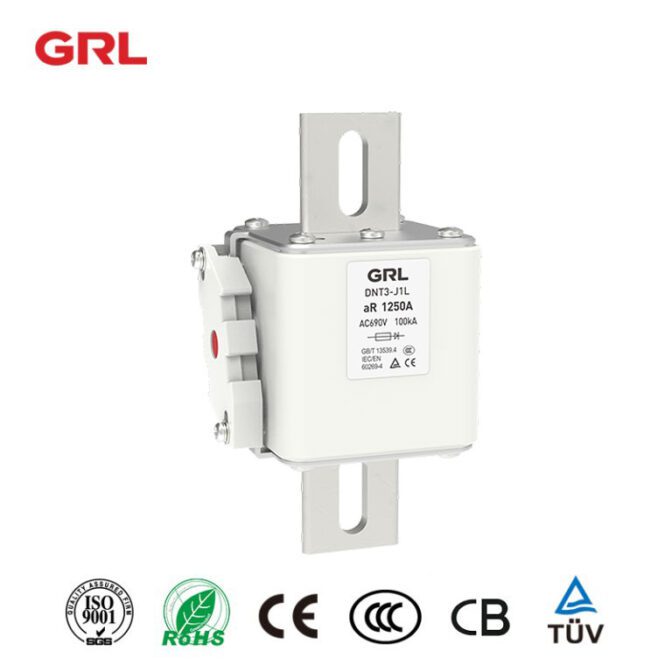

UK Semi-conductor Fuse Link Ar Fuse

Description du produit

DNT– série J1L fusible de protection de l’équipement semi-conducteur, adapté aux systèmes AC, la tension nominale est de 690 V, et le courant nominal est 100A ~ 1600A.

Il est utilisé pour la protection de court-circuit des composants semi-conducteurs et de leur équipement complet.

Les indicateurs de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

Paramètres de base des liens fusibles

Modèle de produit	Taille	Tension nominale?	Noté actuel?	Capacité de rupture (Rated Dracking Capacity (capacité de rupture))
DNT1-J1L-100	1	C.A. 690	100	100
DNT1-J1L-125			125
DNT1-J1L-160			160
DNT1-J1L-200			200
DNT1-J1L-250			250
DNT1-J1L-315			315
DNT1-J1L-350			350
DNT1-J1L-400			400
DNT1-J1L-450			450
DNT1-J1L-500			500
DNT1-J1L-550			550
DNT1-J1L-630			630 à 630
DNT2-J1L-350	2		350
DNT2-J1L-400			400
DNT2-J1L-450			450
DNT2-J1L-500			500
DNT2-J1L-550			550
DNT2-J1L-630			630 à 630
DNT2-J1L-710			710
DNT2-J1L-800			800
DNT2-J1L-900			900
DNT2-J1L-1000			1000
DNT2-J1L-1100			1100
DNT2-J1L-1250			1250
DNT3-J1L-800	3		800
DNT3-J1L-900			900
DNT3-J1L-1000			1000
DNT3-J1L-11003			1100
DNT3-J1L-1250			1250
DNT3-J1L-1400			1400
DNT3-J1L-1500			1500
DNT3-J1L-1600 *			1600

Aspect et dimensions de l’installation

Qu’est-ce qu’un fusible semi-conducteur?

Un fusible à semi-conducteur, également connu comme un fusible à grande vitesse ou un fusible à action rapide, est un type spécialisé de fusible électrique conçu pour protéger les dispositifs à semi-conducteurs sensibles des conditions de surtension. Ces fusibles sont conçus pour interrompre rapidement le flux de courant dans un circuit lorsqu’un événement de panne ou de surcourant se produit.

Voici quelques caractéristiques et caractéristiques clés des fusibles semi-conducteurs:

1.Time de réponse rapide:Les fusibles semi-conducteurs sont conçus pour réagir très rapidement aux événements surcourants. Cette réponse rapide aide à protéger les dispositifs semi-conducteurs qui peuvent être sensibles aux pointes de courte durée et à fort courant.

2.Répartition du courant spécifique:Les fusibles semi-conducteurs sont évalués en fonction de leur capacité de charge actuelle. Il est crucial de sélectionner un fusible avec une cote actuelle qui correspond ou dépasse légèrement le courant de fonctionnement nominal du dispositif semi-conducteur protégé.

3.Voltage Ratings:La tension nominale du fusible doit être égale ou supérieure à la tension du circuit qu’il protège. L’utilisation d’un fusible avec une tension nominale inférieure peut conduire à une protection peu fiable.

4.Spécification de l’application:(en dollars des États-Unis)Fusibles à semi-conducteursSont couramment utilisés dans les circuits contenant des composants électroniques sensibles tels que les diodes, les transistors, les thyristors et autres dispositifs semi-conducteurs.

5.construction:Ils sont généralement construits avec des matériaux et des conceptions spécialisés pour gérer les caractéristiques uniques des applications de semi-conducteurs.

Coordination avec d’autres dispositifs de protection:Les fusibles à semi-conducteur sont souvent utilisés en conjonction avec d’autres dispositifs de protection comme les disjoncteurs pour fournir une protection complète pour un système électrique.

7.Standards et conformité:Les fusibles à semi-conducteurs sont soumis aux normes et aux certifications de l’industrie. S’assurer que le fusible choisi est conforme aux normes pertinentes est essentiel pour la sécurité et la performance.

Sécurité et fiabilité:Une sélection et une application appropriées des fusibles à semi-conducteurs sont cruciales pour le fonctionnement sûr et fiable des systèmes électroniques et électriques.

Les fusibles à semi-conducteurs jouent un rôle essentiel dans la protection des dispositifs à semi-conducteurs contre des conditions de surtension potentiellement dommageables. Choisir le bon fusible, en fonction de facteurs tels que les indices de courant, les indices de tension et le temps de réponse, est essentiel pour une protection efficace. La consultation d’un ingénieur électricien qualifié ou d’un expert dans le domaine est recommandée pour la sélection et l’installation appropriées de fusibles à semi-conducteurs.

C’est ça.

Les fusibles à semi-conducteurs trouvent une application dans une variété d’industries et d’environnements où les composants électroniques sensibles ont besoin d’être protégés contre les conditions de surchauffe.

Voici quelques domaines d’application communs pour les fusibles à semi-conducteurs:

Automatisation industrielle:Les fusibles semi-conducteurs sont utilisés dans les systèmes d’automatisation où des circuits de contrôle électroniques sensibles, tels que les automates (contrôleurs logiques programmables), sont utilisés. Ils protègent ces composants critiques contre les événements de courant excessif qui pourraient entraîner des dommages ou des dysfonctionnements.

électronique de puissance:Dans les applications d’électronique de puissance, des dispositifs semi-conducteurs tels que les diodes, les thyristors, les IGBT (transistors bipolaires isolés de porte) et les MOSFET (transistors à effet de champ Metal-Oxide-Semiconductor) sont utilisés. Les fusibles à semi-conducteurs sont essentiels pour protéger ces dispositifs des conditions de court-circuit et de surtension.

Télécommunications:Ils sont utilisés dans les équipements de télécommunications pour protéger les composants électroniques sensibles tels que les transistors, les diodes et les circuits intégrés des défauts électriques.

Systèmes d’énergie renouvelable:Les fusibles semi-conducteurs sont utilisés dans les onduleurs solaires, les convertisseurs d’éoliennes et d’autres systèmes d’énergie renouvelable pour protéger l’électronique sensible des événements de surtension.

Matériel médical:Des composants électroniques sensibles sont présents dans divers dispositifs médicaux, et des fusibles à semi-conducteurs sont utilisés pour assurer leur protection contre les conditions de surchauffe.

Systèmes de distribution électrique:Dans les grands systèmes de distribution électrique, les fusibles à semi-conducteur peuvent être utilisés pour protéger les composants électroniques critiques dans les appareillages de commutation, les panneaux de commande et les cartes de distribution d’énergie.

électronique automobile:Les véhicules modernes reposent sur une large gamme de systèmes électroniques. Les fusibles à semi-conducteurs jouent un rôle dans la protection de ces composants électroniques contre les événements de courant excessif.

électronique grand public:Les fusibles à semi-conducteurs peuvent être trouvés dans divers appareils électroniques grand public comme les téléviseurs, les équipements audio et les systèmes informatiques, où des dispositifs semi-conducteurs sensibles sont utilisés.

En ce qui concerne les dispositifs semi-conducteurs eux-mêmes, ils sont un composant crucial de l’électronique moderne. Les semi-conducteurs sont des matériaux dont les propriétés électriques se situent entre celles des conducteurs (comme les métaux) et des isolants (comme la céramique). Ils ont la capacité de conduire du courant électrique dans certaines conditions, et leur conductivité peut être contrôlée ou modulée.

Les matériaux semi-conducteurs courants incluent le silicium, l’arsenide de gallium et d’autres composés. Les semi-conducteurs sont utilisés dans un large éventail de dispositifs électroniques, y compris les transistors, les diodes, les circuits intégrés, et plus encore. Ils forment l’épine dorsale de l’électronique moderne et se trouvent dans des applications allant des micropuces dans les ordinateurs aux dispositifs d’alimentation dans les systèmes électriques.

Cliquez pour voir Groupe GRL Information de société>>

Cliquez pour voir GRL Lien de fusion Produit>>

Cliquez pour voir Base de fusion Produit>>

Cliquez pour voir Fuse à fuse Produit>>

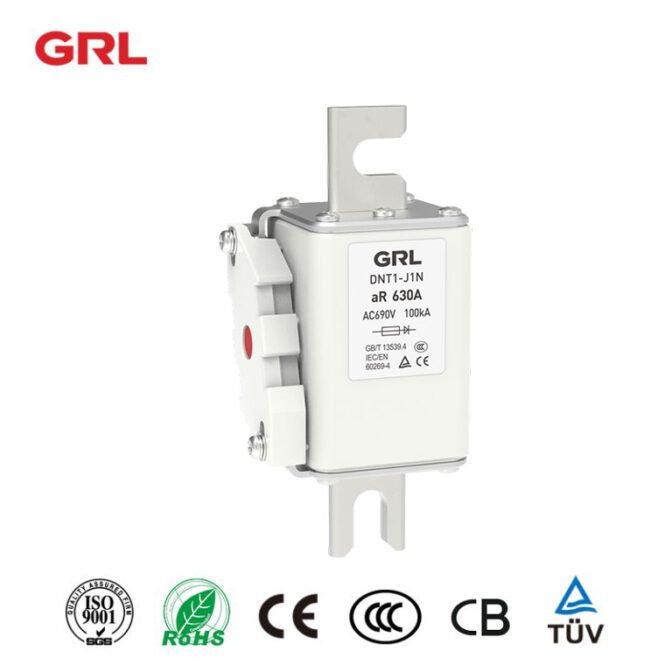

Fusibles semi-conducteurs série DNT-J1N

Description du produit

Le fusible de protection des équipements semi-conducteurs de la série DNT– J1N convient aux systèmes CA, avec une tension nominale de 690V et un courant nominal de 100A ~ 1600A. Il est utilisé pour la protection de court-circuit des composants semi-conducteurs et de leur équipement complet.

Tous les indicateurs de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

Paramètres de base des liens fusibles

Modèle de produit	Taille	Tension nominale?	Noté actuel?	Capacité de rupture (Rated Dracking Capacity (capacité de rupture))
DNT1-JIN-100	1	C.A. 690	100	100
DNT1-JIN-125			125
DNT1-JIN-160			160
DNT1-JIN-200			200
DNT1-JIN-250			250
DNT1-JIN-315			315
DNT1-JIN-350			350
DNT1-JIN-400			400
DNT1-JIN-450			450
DNT1-JIN-500			500
DNT1-JIN-550			550
DNT1-JIN-630			630 à 630
DNT2-J1N-350	2		350
DNT2-J1N-400			400
DNT2-J1N-450			450
DNT2-J1N-500			500
DNT2-J1N-550			550
DNT2-J1N-630			630 à 630
DNT2-J1N-710			710
DNT2-J1N-800			800
DNT2-J1N-900			900
DNT2-J1N-1000			1000
DNT2-J1N-1100			1100
DNT2-J1N-1250			1250
DNT3-J1N-800	3		800
DNT3-J1N-900			900
DNT3-J1N-1000			1000
DNT3-J1N-1100			1100
DNT3-J1N-1250			1250
DNT3-J1N-1400			1400
DNT3-J1N-1500			1500
DNT3-J1N-1600			1600

Aspect et dimensions de l’installation

Quelle est la différence entre un fusible semi-conducteursEt un fusible standard?

Les fusibles à semi-conducteurs et les fusibles standard (ou à usage général) sont conçus pour différentes applications, et leurs principales différences résident dans leurs caractéristiques de fonctionnement et leur construction.

Fusibles à semi-conducteurs:

Objet:Conçu spécifiquement pour protéger les dispositifs semi-conducteurs sensibles tels que les diodes, les thyristors et les transistors. Ces appareils peuvent être endommagés par des conditions de surtension beaucoup plus rapidement que les appareils électriques traditionnels en raison de leur faible masse thermique et de leur haute sensibilité à la chaleur.

2. Vitesse de fonctionnement:Les fusibles à semi-conducteurs sont des fusibles à action rapide qui soufflent très rapidement pour protéger les dispositifs à semi-conducteurs, même de courtes durées de surtension.

3.Répartition actuelle:Ils ont des cotes actuelles précises pour fournir une protection exacte sans délai qui pourrait endommager le composant qu’ils sont conçus pour protéger.

4.Lire l’énergie-Through:Ces fusibles ont une valeur de I ^ 2t très faible, qui est l’intégrale du carré du courant au fil du temps lors de la compensation de la faille. Cela garantit une transmission d’énergie minimale et réduit les risques d’endommagement des composants électroniques délicats.

5.Construmentation physique:(en dollars des États-Unis)Fusibles à semi-conducteursUtilisez souvent des matériaux et des méthodes de construction qui permettent l’interruption rapide du courant. Ils sont généralement plus compacts et peuvent utiliser de l’argent ou d’autres matériaux à haute conductivité.

6.extinction de l’arc:La construction des fusibles semi-conducteurs est telle qu’ils sont meilleurs pour éteindre l’arc électrique qui se produit lorsque l’élément fusible fond, en raison des matériaux et de la conception utilisée.

C’est ça.

Fusibles standard:

Objet:Les fusibles standard sont fabriqués pour protéger le câblage et prévenir les incendies en interrompant le circuit pendant des conditions de surtension prolongées. Ils sont utilisés dans un large éventail d’applications, de l’électronique domestique aux machines industrielles.

2. Vitesse de fonctionnement:Ils peuvent agir rapidement pour certains composants de circuits sensibles, mais ils sont généralement plus lents que les fusibles semi-conducteurs, ce qui permet une brève condition de surcourant (comme la poussée de démarrage d’un moteur) sans souffler.

3.Répartition actuelle:Bien que précis, les cotes actuelles pour les fusibles standard ne sont pas aussi exigeantes que pour les fusibles semi-conducteurs, car les composants protégés ne sont pas aussi sensibles à la durée exacte et à l’ampleur des événements de surtension.

4.Lire l’énergie-Through:Les fusibles standard peuvent avoir une valeur i ^ 2t plus élevée parce que les appareils qu’ils protègent peuvent généralement résister à plus d’énergie sans être endommagés.

5.Construmentation physique:Ils sont souvent plus grands et peuvent utiliser différents matériaux de construction, car la précision requise n’est pas aussi élevée. La construction est souvent axée sur la durabilité et la longévité plutôt que sur une réponse rapide.

6.extinction de l’arc:Bien que les fusibles standard éteignent également les arcs, ils peuvent ne pas le faire aussi rapidement ou efficacement que les fusibles à semi-conducteurs, car le risque de dommages à ce qu’ils protègent n’est pas aussi immédiat.

C’est ça.

Le choix entre un fusible semi-conducteur et un fusible standard dépend des exigences spécifiques du circuit et de la sensibilité des composants impliqués. Il est crucial de choisir le type de fusible approprié pour assurer à la fois la sécurité et la fonctionnalité des systèmes électriques.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

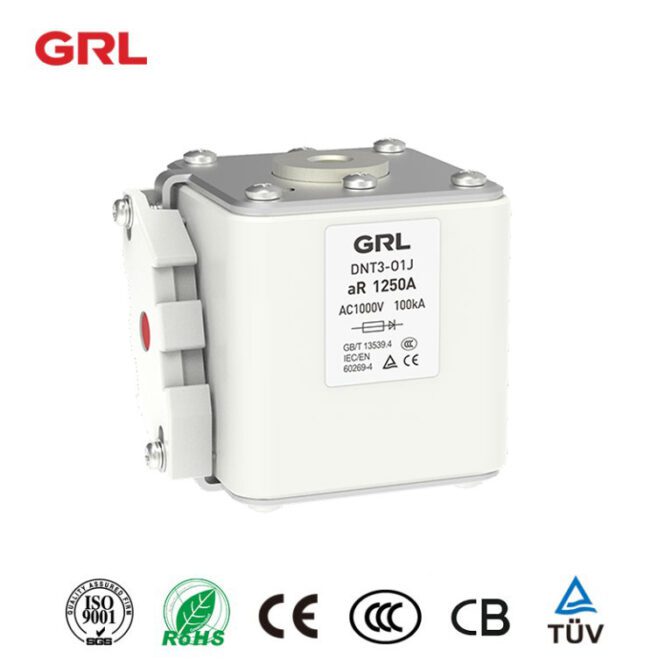

Ar protection des semi-conducteurs DNT6-O1J

Description du produit

DNT6-O1J Fuse Link pour la protection des équipements semi-conducteurs, adapté aux systèmes AC, avec une tension nominale de 1000V, avec un courant nominal de 1250A ~ 3900A, utilisé pour la protection de court-circuit des composants semi-conducteurs et de leur équipement complet.

Tous les indicateurs de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

Paramètres de base des liens fusibles

Modèle de produit	Taille	Tension nominale?	Noté actuel?	Capacité de rupture (Rated Dracking Capacity (capacité de rupture))
DNT6-01J-1250	(6)	AC 1300	1250	100
DNT6-01J-1400			1400
DNT6-01J-1500			1500
DNT6-01J-1600			1600
DNT6-01J-1800			1800
DNT6-01J-2000			2000
DNT6-01J-2300			2300
DNT6-01J-2500			2500
DNT6-01J-2800			2800
DNT6-01J-3000			3 000
DNT6-01J-3200			3200
DNT6-01J-3600			3600
DNT6-01J-3900			3900

Quelles sont les puissances courantes de courant et de tension pour les fusibles à semi-conducteurs utilisés dans diverses applications?

(en dollars des États-Unis)

Les puissances de courant et de tension des fusibles à semi-conducteurs peuvent varier considérablement en fonction de leur application prévue. Ces cotes sont essentielles pour s’assurer que le fusible peut protéger efficacement les composants électroniques en interrompant les conditions de surtension sans souffler prématurément dans des conditions normales d’exploitation.

Voici un aperçu général des cotes communes pour les fusibles semi-conducteurs dans diverses applications:

C’est ça.

1. électronique grand public

Tension nominale:· varient généralement de 5V pour les petits appareils (comme les smartphones et les tablettes) à 250V pour les plus grands appareils ménagers.

Notes actuelles:· peut être aussi bas que quelques milliampères (ma) pour les circuits très sensibles et jusqu’à plusieurs ampères (A) pour les appareils plus grands.

2. équipements industriels

Tension nominale:Les fusibles industriels peuvent varier considérablement, allant souvent de 250V à 600V dans de nombreuses applications. Pour les équipements spécialisés, la tension nominale peut être beaucoup plus élevée.

Notes actuelles:-varient généralement de quelques ampères à plusieurs centaines d’ampères, en fonction des besoins en puissance de l’équipement.

3. Centres de données et télécommunications

Tension nominale:Typiquement dans la gamme de 48V pour les équipements de télécommunications à 120V ou 240V dans les centres de données, et parfois plus élevé pour les installations à grande échelle.

Notes actuelles:Il peut aller de moins de 1A pour les petits appareils à 100A ou plus pour les grandes unités de distribution d’énergie.

4. Véhicules automobiles et électriques (ve)

Tension nominale:Pour les applications automobiles traditionnelles, 12V ou 24V est commun. Dans les véhicules électriques, les systèmes haute tension peuvent fonctionner de 400V à 800V ou même plus.

Notes actuelles:​

5. Systèmes d’énergie renouvelable (solaire, éolien)

Tension nominale:Dans les panneaux solaires, les évaluations courantes peuvent être 600V, 1000V ou 1500V. Les éoliennes peuvent utiliser des fusibles de plusieurs kilovolts, selon la conception du système.

Notes actuelles:Typiquement dans la gamme de 10A à 250A, mais cela peut être plus élevé pour des installations plus grandes ou différentes configurations.aR Semiconductor protection

6. Matériel médical

Tension nominale:· varient généralement de 120V à 240V pour les équipements utilisés dans les zones avec des prises électriques standard. L’équipement spécialisé peut nécessiter des notes différentes.

Notes actuelles:Généralement inférieur, allant souvent de moins de 1A à environ 20A, reflétant les exigences de puissance plus faibles et l’accent mis sur la précision et la sécurité.

Considérations générales

Besoins spécifiques à l’application:La cote appropriée pour un fusible semi-conducteur dépend des caractéristiques électriques et thermiques spécifiques de l’application.aR protection des semi-conducteurs

Marges de sécurité:Les fusibles sont généralement sélectionnés avec une certaine marge au-dessus du courant de fonctionnement normal pour éviter les déclenchements de nuisance, tout en offrant une protection fiable contre les surcourants.

Facteurs environnementaux:L’environnement de fonctionnement (comme la température, l’humidité et l’exposition potentielle à des produits chimiques ou à des contraintes mécaniques) peut également influencer le choix des fusibles.

C’est ça.

Il est important de noter qu’il s’agit de plages générales et que les exigences réelles pour une application spécifique peuvent varier. Les ingénieurs et les concepteurs se réfèrent généralement à des spécifications et des normes détaillées lors de la sélection des fusibles pour un cas d’utilisation particulier.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

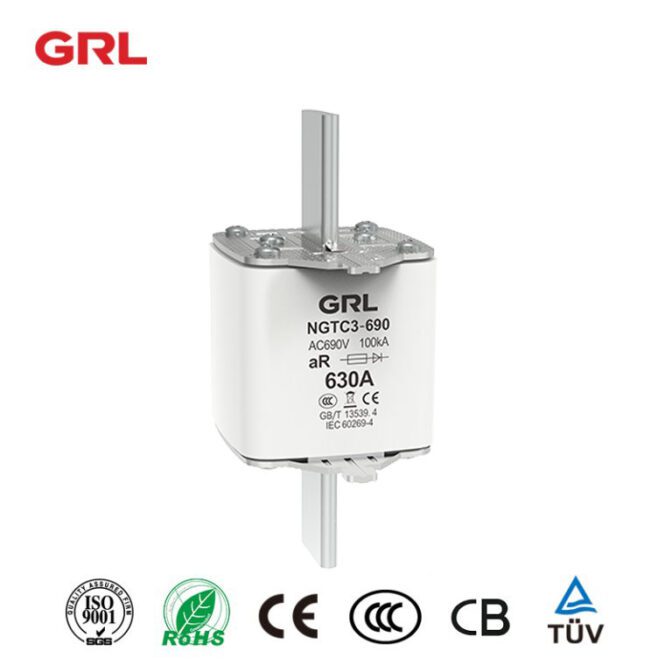

▪ Fuse à action rapide liens de la série NGTC

Description du produit

Les liaisons à fusibles de protection des semi-conducteurs de la série NGTC conviennent aux systèmes CA, avec des tensions nominales de 400V, 690V et 1000V, et des courants nominaux de 10A-800A. Ils sont utilisés pour la protection en court-circuit des composants semi-conducteurs et des équipements complets qui en sont composés.

Tous les indicateurs de performance du produit sont conformes à la norme GB / T13539.4 / IEC 60269-4.

Paramètres de base des liens fusibles

Modèle de produit	Taille	Tension nominale?	Noté actuel?	Capacité de rupture (Rated Dracking Capacity (capacité de rupture))
NGTC00	0	AC 400?	(10)	100
			16
			20
			25
			32
			40
			50.
			63
			80
			100
			125
			160
NGTC1	1	AC 400?	100
			125
			160
			200
			250
NGTC2	2		200
			250
			280
			315
			355
			400
			355
NGTC3	3		400
			450
			500
			560
			630 à 630
			710 *
			800 *

* indique que la spécification actuelle ne s’applique qu’aux AC400V et AC690V

Aspect et dimensions de l’installation

Existe-t-il des tailles standard pour les fusibles semi-conducteurs, et comment ces dimensions influencent-elles les décisions des acheteurs?

(en dollars des États-Unis)

La taille d’un fusible est un facteur important car il détermine non seulement si le fusible s’intégrera physiquement dans l’espace prévu, mais se rapporte également à ses puissances de courant et de tension et à sa capacité à dissiper la chaleur. Voici les aspects clés concernant les tailles standard des fusibles semi-conducteurs et leur impact sur les décisions des acheteurs:

C’est ça.

Dimensions standard

1.Fuses à cartridge:Ce sont l’un des types les plus courants de fusibles semi-conducteurs, disponibles dans des tailles standard telles que 10×38 mm, 14×51 mm et 22×58 mm. Ils sont largement utilisés dans les applications industrielles et commerciales.

C’est ça.

2.Fuses de lame:Courant dans les applications automobiles, ces fusibles ont des tailles standard comme mini, standard et maxi, chacun progressivement plus grand et capable de gérer des courants plus élevés.

C’est ça.

3.Surface Mount Fuses:Utilisés dans les appareils électroniques, ces fusibles viennent dans des tailles standard comme 0402, 0603, 1206, etc., qui indiquent leur longueur et leur largeur en pouces (par exemple, 0402 signifie 0,04 pouce par 0,02 pouce).

C’est ça.

4.Fuses du corps carré:Ce sont des fusibles plus grands utilisés dans les applications à haute puissance et viennent dans des dimensions standardisées adaptées à différentes cotes de courant.

C’est ça.

Influence sur les décisions de l’acheteur

1. Contraintes d’espace physique:L’espace disponible dans l’équipement ou sur la carte de circuit imprimé est une considération primordiale. Les acheteurs doivent s’assurer que le fusible s’intègre dans l’espace désigné sans encombrer ni interférer avec d’autres composants.

C’est ça.

2.Répartition du courant et de la tension:En général, les fusibles plus grands peuvent gérer des courants et des tensions plus élevés. Les acheteurs doivent équilibrer les contraintes de taille avec les exigences électriques de l’application.

C’est ça.

3. Dissipation de la chaleur:Les fusibles plus grands dissipent généralement la chaleur plus efficacement. Dans les applications avec des charges de courant élevées ou où la gestion thermique est une préoccupation, cela pourrait influencer le choix vers des tailles plus grandes.

C’est ça.

4.compatibilité de conception du circuit:Pour les cartes de circuits imprimés (PCB) et autres assemblages électroniques compacts, la taille des fusibles doit être compatible avec la conception du circuit. Cela nécessite souvent de choisir parmi des tailles de montage de surface standardisées.

C’est ça.

5.Ease de remplacement:Dans les applications où les fusibles peuvent devoir être remplacés régulièrement, l’accessibilité et la facilité de manipulation peuvent être importantes. Cela est particulièrement vrai dans l’automobile et certaines applications industrielles.

C’est ça.

6.Les exigences réglementaires et de sécurité:Certaines applications peuvent avoir des exigences de sécurité ou réglementaires qui spécifient ou limitent la taille et le type de fusible qui peuvent être utilisés.

C’est ça.

7.Considerations relatives aux coûts:Les plus gros fusibles ont tendance à être plus chers, de sorte qu’il y a souvent un compromis entre la taille (et la capacité associée) et le coût.

C’est ça.

Conclusion

En résumé, alors que les tailles standard pour les fusibles semi-conducteurs offrent un niveau d’uniformité et de prévisibilité, le choix de la taille appropriée est influencé par une combinaison de considérations physiques, électriques, thermiques et réglementaires. Les acheteurs doivent évaluer soigneusement ces facteurs pour s’assurer qu’ils choisissent un fusible qui correspond non seulement à leurs besoins en espace, mais qui répond également aux besoins électriques et de sécurité de leur application.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;
