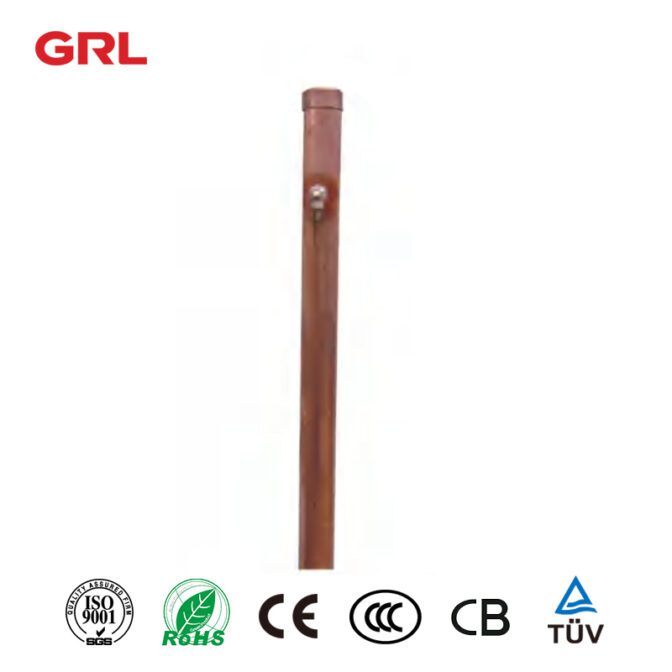

Protection contre la foudre Electrolytic Chemicall on Earth Rods

Introduction du produit

Les barres de terre chimiques fournissent une terre à faible impédance pour dissiper efficacement la foudre et les courants de défaut électriques, la tige de terre chimique est idéale pour l’installation dans des endroits où des restrictions d’espace existent.

Caractéristiques

1.La tige de terre chimique contient un mélange cristallin riche en Jon qui, lorsqu’il est déclenché par l’humidité inhérente de l’air, commencera la libération d’ions libres dans le sol.

Cette alimentation continue d’humidité et d’ions libres dans le sol environnant assurera que l’huile reste à un état hautement conducteur, atteignant ainsi une faible résistance fiable du sol.

2.Le corps principal de la tige de terre chimique est fabriqué à partir de tubes en alliage de cuivre à haute résistance à la corrosion pour assurer une conductivité maximale et une durée de vie prolongée.

3.La conception spéciale de l’interface sol à tige se dilate et contracte le sol en fonction des conditions météorologiques et des fluctuations environnementales environnantes.

Cela permet à la tige de maintenir le contact avec le sol environnant et d’assurer un niveau d’humidité approprié, quelles que soient les fluctuations des conditions météorologiques ou environnementales.

4.La tige de terre chimique est idéale pour les endroits de haute résistivité du sol et des bâtiments denses pour son bon effet de mise à la terre, peu d’espace occupé, économe en matériaux et sans pollution environnementale.

Principaux paramètres techniques

† Partno	Taille (mm)	Matériel	Courant d’impulsion R	Valeur du pH
(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)
SMD-5015	Φ 50×1500	Cuivre	Unité de mesure	7 ± 0,5
SMD-5030T	Φ 50×3000	Cuivre	Unité de mesure	7 ± 0,5
SMD-5515	Φ 55×1500	Cuivre	Unité de mesure	7 ± 0,5
SMD-5530	Φ 55×3000	Cuivre	Unité de mesure	7 ± 0,5
SMD-6015	Φ 60×1500	Cuivre	Unité de mesure	7 ± 0,5
SMD-6030	Φ 60×3000	Cuivre	Unité de mesure	7 ± 0,5
SMD-5015T	Φ 50×1500	Cuivre bord	Unité de mesure	7 ± 0,5
SMD-5030T	Φ 50×3000	Cuivre bord	Unité de mesure	7 ± 0,5

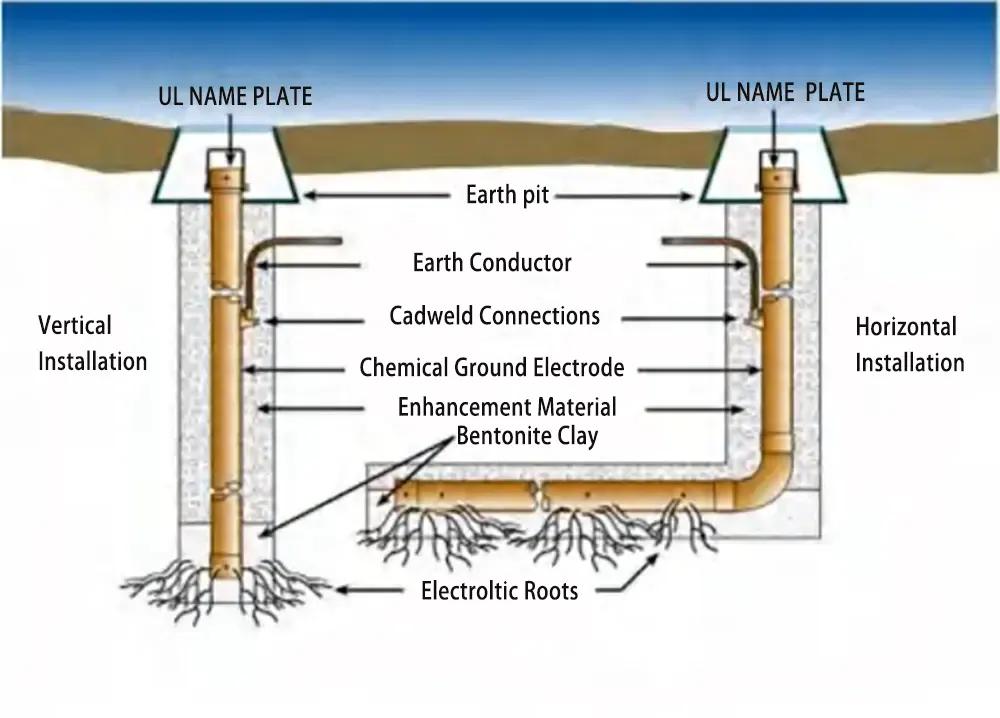

Diagramme d’installation du produit

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirAccessoires de mise à la terreProduit & gt; & gt;

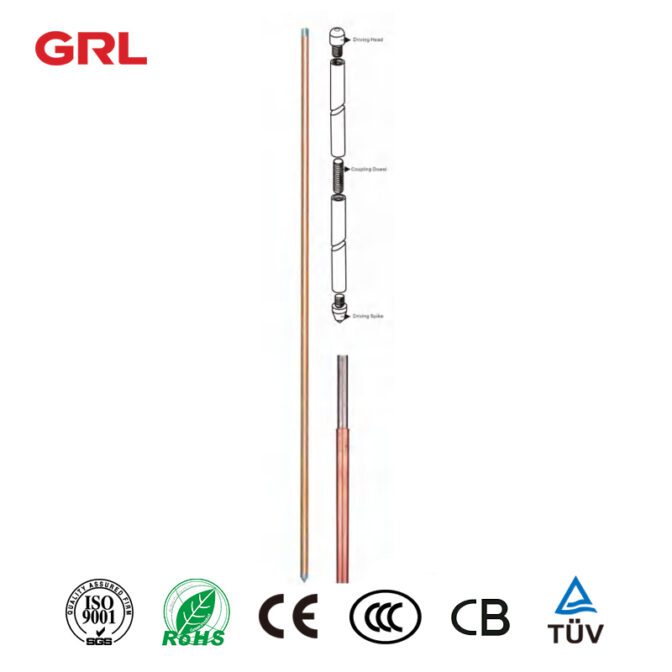

Barres en cuivre, en acier inoxydable non magnétique, en fer ou en acier inoxydable

† Partno	Rod Dia.	Longueur	épaisseur du tube en cuivre
(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)
CCR-1212	12,5 mm	1200mm	≥ 1,5 mm
CCR-1312	13mm	1200mm
CCR-1412	14 mm	1200mm
CCR-1415	14 mm	1500mm
CCR-1615	16 mm	1500mm
CCR-1715	17,2 mm	1500mm

Les fils machine de terre revêtus de cuivre sont fabriqués à partir de tubes de cuivre électrolytique pur à 99,9% et d’acier inoxydable non magnétique.

Ce produit revêtu épaisseur de cuivre plus de 1,5 mm, de sorte que la bonne performance conductrice faible résistance, et peut être comparable au fil machine de cuivre pur.

Tête de conduite

Numéro de la partie	Longueur (mm)	Dia de filetage (mm)	Matériel
(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)
DH16	38	(10)	Acier durci
Dh20	41	(10)	Acier durci

Les têtes de conduite sont faites d’acier trempé et trempé. Il est utilisé pour protéger le fil interne et le sommet de l’électrode de terre lors de l’enfoncement dans le sol.

Cheville de couplage

Numéro de la partie	Longueur (mm)	Dia de filetage (mm)	Matériel
(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)
CD16	40	(10)	Acier inoxydable
CD20	50.	(10)	Acier inoxydable

Les chevilles de couplage pour les tiges de terre en acier inoxydable sont fabriquées en acier inoxydable ou en laiton, il était utilisé pour joindre les tiges de cuivre et d’acier inoxydable solides.

Moteur Spike

Numéro de la partie	Longueur (mm)	Dia de filetage (mm)	Matériel
(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)
DS16	40	(10)	Acier inoxydable
DS20	50.	20	Acier inoxydable

Les pointes de conduite sont fabriquées à partir d’acier durci. Il est utilisé pour permettre à l’électrode de terre d’être entraînée plus facilement dans le sol et empêche l’électrode de terre d’être endommagée.

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirAccessoires de mise à la terreProduit & gt; & gt;

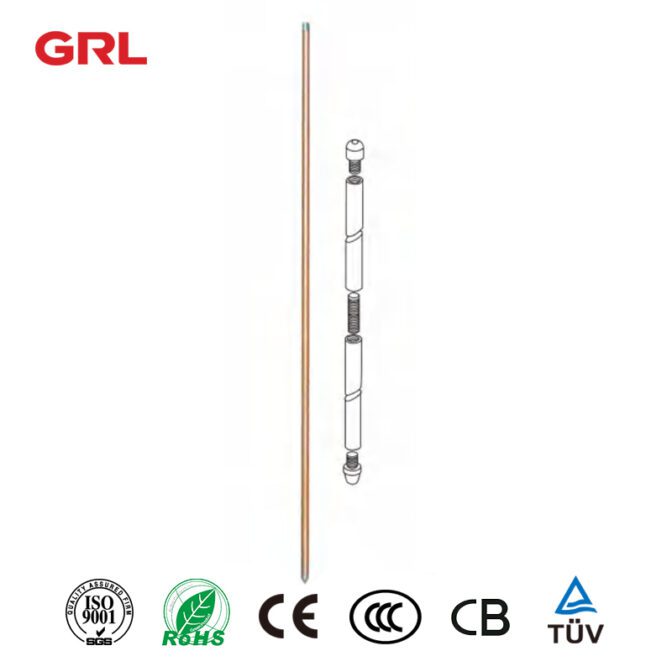

Barres de terre en cuivre et en acier inoxydable solides

Fils machine de cuivre solide

Numéro de la partie	Diamètre	Longueur	Poids de chaque
(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)
CER1212	12,7 mm	1200mm	1,35 kg
CER1215	12,7 mm	1500mm	1,69 kg
CER1412	14 mm	1200mm	1,64 kg
CER1415	14 mm	1500mm	2,05 kg
CER1512	15 mm	1200mm	1,88 kg
CER1515	15 mm	1500mm	2,35 kg
CER1530	15 mm	3000mm	4,70 kg
CER2012	20 mm	1200mm	3,34 kg
CER2015	20 mm	1500mm	4,18 kg
CER2030	20 mm	3000mm	8,36 kg

Kit de fil machine en cuivre solide

Numéro de la partie	Diamètre	Longueur	Poids de chaque
(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)
Kit CER1512	15 mm	8ft (2440) mm	3,82 kg
Kit CER2012-Kit	20 mm	8 pieds (2440) mm	6,79 kg

Barres en acier inoxydable

Numéro de la partie	Diamètre	Longueur	Poids de chaque
(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)
SER1612	16 mm	1200mm	1,87 kg
SER1615	16 mm	1500mm	2,34 kg
SER1630	16 mm	3000mm	4,68 kg
SER2015	20 mm	1500mm	3,65 kg
SER2030	20 mm	3000mm	7,30 kg

Kit de tige en acier inoxydable

Numéro de la partie	Diamètre	Longueur	Poids de chaque
(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)
Kit SER162-Kit	16 mm	8ft (2440) mm	3.8kg

Fils machine de cuivre solide

Les tiges de terre de cuivre solide Socon ont une plus grande résistance à la corrosion. Ils sont idéalement utilisés dans les applications où les conditions du sol sont très agressives, comme les sols à forte teneur en sel.

Barres en acier inoxydable

Les tiges en acier inoxydable sont utilisées pour surmonter bon nombre des problèmes causés par la corrosion galvanique qui peut se produire entre des métaux différents enfouis à proximité. Les tiges de terre en acier inoxydable Furse sont très résistantes à la corrosion.

Les kits comprennent des tiges 2x 1200mm, cheville de couplage, goujon de conduite et crampon pour faire 8 pieds rodConnexions aux tiges peuvent être par des pinces mécaniques, la compression.

Norme: BS en 50164-2, BS7430, UL467

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirAccessoires de mise à la terreProduit & gt; & gt;

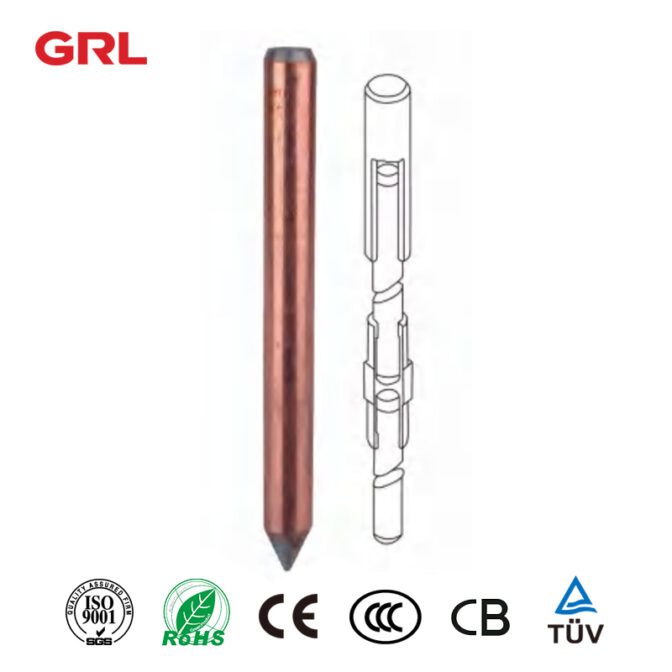

Barres de terre non filetées en cuivre

Numéro de la partie	Diamètre	Longueur	Poids de chaque
(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)
ER912	9,0 mm	1200mm	0,62 kg
ER1212	12,7 mm	1200mm	1,18 kg
ER1215	12,7 mm	1500mm	1,55 kg
ER1218	12,7 mm	1800mm	1,76 kg
ER1224	12,7 mm	2400 mm	2,36 kg
ER1412	14,2 mm	1200mm	1,53 kg
ER1415	14,2 mm	1500mm	1,88 kg
ER1418	14,2 mm	1800mm	2,29 kg
ER1420	14,2 mm	2000mm	2,51 kg
ER1421	14,2 mm	2100mm	2,68 kg
ER1424	14,2 mm	2400 mm	3,00 kg
ER1430	14,2 mm	3000mm	3,79 kg
ER1612	16,0 mm	1200mm	1,90 kg
ER1615	16,0 mm	1500mm	2,37 kg
ER1618	16,0 mm	1800mm	2,84 kg
ER1620	16,0 mm	2000mm	3,16 kg
ER1624	16,0 mm	2400 mm	3,79 kg
ER1630	16,0 mm	3000mm	4,73 kg
ER1712	17,2 mm	1200mm	2,19 kg
ER1715	17,2 mm	1500mm	2,73 kg
ER1718	17,2 mm	1800mm	3,27 kg
ER1720	17,2 mm	2000mm	3,64 kg
ER1721	17,2 mm	2100mm	3.83kg
ER1724	17,2 mm	2400 mm	4,35 kg
ER1730	17,2 mm	3000mm	5,44 kg

Les tiges de terre Copperbond offrent probablement à l’installateur les tiges de terre les meilleures et les plus économiques disponibles. Ils sont fabriqués par liaison moléculaire 99,9% de cuivre électrolytique pur sur un noyau d’acier à faible teneur en carbone.

Standard d’épaisseur de cuivre 250 microns. (autres épaisseurs de cuivre selon votre demande) cuivre non fileté collé

Le fil machine de mise à la terre plaqué en cuivre répond à la norme:

BSEN 50164-2

Bs7430 et UL467 Earth Rods à BS en 50164-2

Bs7430 et UL467 raccord à la norme BS en 50164-1

Raccords à la norme BS en 50164-1

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirAccessoires de mise à la terreProduit & gt; & gt;

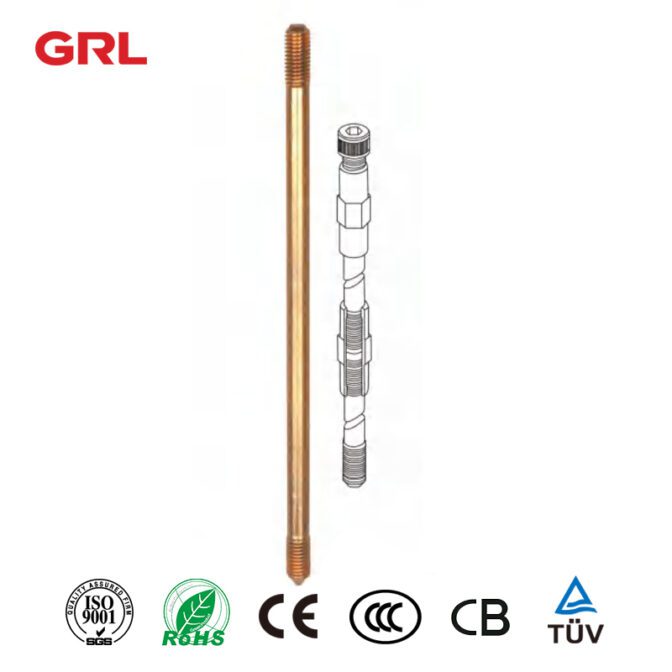

Système de mise à la terre barres de terre filetées en cuivre

No de la partie	Valeur nominale Paramètres	Longueur	Thread ‘B’	Shank ‘A’	Poids de chaque
(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)	(en dollars des États-Unis)
ERT1112	1 / 2 »	1200mm	1 / 2 »	11 mm	0,89 kg
ERT1115	1 / 2 »	1500mm	1 / 2 »	11 mm	1,12 kg
ERT1118	1 / 2 »	1800mm	1 / 2 »	11 mm	1,34 kg
ERT1212	1 / 2 »	1200mm	9 / 16 »	12,7 mm	1,18 kg
ERT1215	1 / 2 »	1500mm	9 / 16 »	12,7 mm	1,55 kg
ERT1218	1 / 2 »	1800mm	9 / 16 »	12,7 mm	1,76kg
ERT1224	1 / 2 »	2400 mm	9 / 16 »	12,7 mm	2,36 kg
ERT1412	5 / 8 »	1200mm	5 / 8 »	14,2 mm	1,53 kg
ERT1415	5 / 8 »	1500mm	5 / 8 »	14,2 mm	1,88 kg
ERT1418	5 / 8 »	1800mm	5 / 8 »	14,2 mm	2,29 kg
ERT1421	5 / 8 »	2100mm	5 / 8 »	14,2 mm	2,51kg
ERT1424	5 / 8 »	2400 mm	5 / 8 »	14,2 mm	3,00 kg
ERT1430	5 / 8 »	3000mm	5 / 8 »	14,2 mm	3,79 kg
ERT1615	16 mm	1500mm	M18	16 mm	2,37 kg
ERT1618	16 mm	1800mm	M18	16 mm	2,84 kg
ERT1624	16 mm	2400 mm	M18	16 mm	3,79 kg
ERT1630	16 mm	3000mm	M18	16 mm	4,73 kg
ERT1712	3 / 4 »;	1200mm	5 / 4 »;	17,2 mm	2,19 kg
ERT1715	3 / 4 »;	1500mm	3 / 4 »;	17,2 mm	2,73 kg
ERT1718	3 / 4 »;	1800mm	3 / 4 »;	17,2 mm	3,27 kg
ERT1721	3 / 4 »;	2100mm	3 / 4 »;	17,2 mm	3.83kg
ERT1724	3 / 4 »;	2400 mm	3 / 4 »;	17,2 mm	4,35 kg
ERT1730	3 / 4 »;	3000mm	3 / 4 »;	17,2 mm	5,44 kg

Diamètres de filetage et de jante

Il y a souvent confusion entre les diamètres de filetage et de jante pour les tiges filetées.

Le processus de laminage du fil, utilisé par les fabricants de tiges de qualité, soulève la surface de la tige de sorte que le diamètre du fil (B) est supérieur au diamètre de la tige (A) (voir dessin).

Copperbond Earth Rods offre probablement à l’installateur les meilleurs et les plus économiques Earth Rods disponibles. Ils sont fabriqués par liaison moléculaire 99,9% de cuivre électrolytique pur sur un noyau d’acier à faible teneur en carbone.

épaisseur de cuivre standard 250 microns. (autres placage de l’épaisseur du cuivre selon votre demande)

La tige de terre plaquée en cuivre répond à la norme:

BSEN 50164-2

Bs7430 et UL467 Earth Rods à BS en 50164-2

Bs7430 et UL467 raccord à la norme BS en 50164-1

Cliquez pour voirGroupe GRLAccueil & gt; & gt;

Cliquez pour voirAccessoires au sol& gt; & gt;

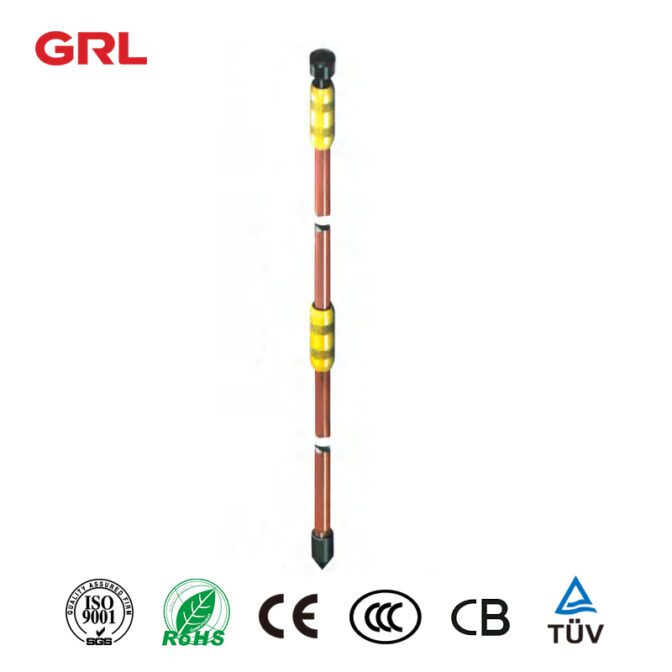

Barres de terre bondées en cuivre

Principaux paramètres techniques et spécifications

1.Thickness de la couche de cuivre est plus de 0,254mm.

2. Les avantages sont une bonne résistance à la traction de plus de 600N / mm ².

Nos tiges de terre peuvent être pliées par un angle de 30, 90 ou 135 degrés, et les tiges ne seront pas une preuve de fissuration ou de fente de l’acier ou du revêtement en cuivre.

4.Bon dans l’anticorrosion que la durée de vie d’utilisation est de plus de 50 ans ou plus, faible résistance constante et une bonne plasticité qui avait les caractéristiques du cuivre ainsi que des tiges de terre.

Note:

1.Diameter standard est 11mm, 12.5mm, 14.2mm et Φ 17.2mm, la taille du fil pour 1 / 2 « , 9 / 16 » 5 / 8 « et 3 / 4 » et peut également faire la norme métrique.

2.Nous pouvons vous fournir des tiges de terre avec beaucoup plus d’épaisseur de couche de cuivre tels que 25 microns, 50 microns, 100 microns, 127 microns, 254 microns et 330 microns, etc.

3.Ainsi, nous pouvons vous fournir la tige de terre avec deux extrémités de fil, un-thread mais avec un point d’extrémité. Un fil d’extrémité et l’autre point d’extrémité.

4.Length of Earth Rod comme votre demande.
