GRL arrête-surtension 18kV fabricants de bonne qualité

Vue d’ensemble du dispositif d’arrêt contre les surtensions

LeDispositif d’arrêt contre les surtensionsEst un protecteur de surtension, qui est principalement utilisé pour protéger divers équipements électriques (transformateurs, commutateurs, condensateurs, étranglements, inducteurs mutuels, générateurs, moteurs, câbles d’alimentation, etc.) Dans les systèmes d’alimentation, les systèmes d’électrification ferroviaire et les systèmes de communication contre des dommages tels que la surtension atmosphérique, la surtension de fonctionnement et la surtension transitoire de fréquence de puissance. C’est la base de la coordination de l’isolation des systèmes d’alimentation.

Qu’est-ce que Surge Arrêter?

Un coupe-surtension est un dispositif essentiel dans les systèmes d’alimentation électrique conçu pour protéger les équipements contre les transitoires de surtension causés par des événements externes (foudre) ou internes (commutation). Son rôle principal est de détourner le courant de surtension des composants sensibles, empêchant ainsi les dommages potentiels au système. Les pare-chocs à oxyde de métal sont des composants essentiels pourLes systèmes d’alimentation, les chemins de fer et les réseaux de communication.

Principe de fonctionnement des pare-chocs

Le principe de fonctionnement d’un coupe-choc implique sa capacité à rester inactif dans des conditions de tension normales et à devenir hautement conducteur lors d’événements de surtension. Le composant de base, typiquement un variateur d’oxyde métallique (MOV), a des caractéristiques de voltage hautement non linéaires. Dans des conditions normales, l’arrêteur ne laisse passer que les courants de micro-ampères. Cependant, lorsque le système subit une surtension, la résistance de l’arrêteur diminue considérablement, ce qui lui permet de détourner le courant de surtension en toute sécurité vers le sol, protégeant ainsi l’équipement.

surge arrester

Caractéristiques structurelles du dispositif de protection contre les surtensions

  • Petite taille, poids léger, résistance aux collisions, aucun dommage pendant le transport, installation flexible, adapté pour une utilisation dans les armoires d’interrupteur;
  • Structure spéciale, moulage intégral, pas d’espace d’air, bonne performance d’étanchéité, résistant à l’humidité et à l’explosion;
  • Une grande distance de crue, une bonne hydrophobicité, une forte résistance à la pollution, une performance stable et un fonctionnement réduit et
    L’entretien;
  • Formule unique de résistance à l’oxyde de zinc, faible courant de fuite, vitesse de vieillissement lente et longue durée de vie.
  • La tension de référence CC réelle, la capacité de courant d’onde carrée et la tolérance de courant élevé sont toutes plus élevées que la norme nationale.

Avantages etfEatures desDemande instamment.A / HRC / 6 / 8Rrester

1. 1.Caractéristiques non linéaires

Les pare-chocs à oxyde de métal utilisent l’oxyde de zinc comme matériau de base, offrant d’excellentes caractéristiques non linéaires (volt-ampère). Cela signifie que dans des conditions d’exploitation normales, le courant qui traverse l’arrêt est minime, mais il augmente considérablement lors d’événements de surtension, ce qui permet à l’arrêt-arrêt de conduire et de dissiper efficacement l’énergie de surtension.

2. 2.Haute performance

Ces pare-chocs ont de bonnes caractéristiques de réponse aux ondes abruptes, sans délai pour la tension des ondes abruptes, une faible tension résiduelle de fonctionnement et aucune dispersion de décharge. Cela garantit une protection cohérente contre divers types de surtension.

3. 3.Durabilité structurelle

Ils sont conçus pour être petits, légers et résistants aux collisions, ce qui les rend faciles à transporter et à installer. La structure spéciale avec moulage intégral et sans espace d’air offre d’excellentes performances d’étanchéité, ce qui les rend étanches à l’humidité et à l’explosion.

4. 4.Longue durée de vie

La formule unique de résistance à l’oxyde de zinc entraîne un faible courant de fuite et un vieillissement lent, prolongeant la durée de vie de l’arrêt-arrêt.

surge arrester

Applications du dispositif d’arrêt contre les surtensions

Les pare-chocs sont utilisés dans diverses applications pour protéger les équipements électriques tels que les transformateurs, les interrupteurs, les condensateurs, les étranglements, les inducteurs mutuels, les générateurs, les moteurs et les câbles d’alimentation. Voici quelques applications pratiques et études de cas:

1. 1.Systèmes d’alimentation

Dans les réseaux de transport et de distribution d’électricité, les dispositifs d’arrêt protègent l’équipement contre les éclairs et les surtensions de commutation. Par exemple, dans une sous-station de 132 kV, des dispositifs d’arrêt ont été installés pour protéger les transformateurs des coups de foudre fréquents, ce qui a permis de réduire considérablement le taux de défaillance et les coûts d’entretien.

2. 2.Systèmes d’électrification ferroviaire

Les pare-surtensions sont utilisés dans les systèmes ferroviaires pour protéger les équipements de signalisation et de communication contre les surtensions transitoires causées par les opérations de commutation. Dans une étude de cas portant sur un réseau ferroviaire à grande vitesse, l’installation de pare-surtensions a permis d’améliorer la fiabilité du système de signalisation et de réduire les temps d’arrêt.

3. 3.Installations industrielles

Dans les installations industrielles, les pare-chocs protègent les équipements sensibles tels que les automates, les entraînements et les systèmes de contrôle des transitoires de surtension. Un exemple est une usine pétrochimique où des pare-chocs ont été installés pour protéger les équipements de contrôle critiques, ce qui a permis d’améliorer la fiabilité et la sécurité opérationnelles.

AffairesTUDY desBesoin urgentA / HRC / 6 / 8Rrester& #160;:eNhancementrL’éliabilité danspAutregRides

Une application notable des pare-surtensions a été dans un réseau électrique national où des éclairs fréquents ont causé des dommages importants aux transformateurs et à d’autres composants critiques. En installant unDispositif d’arrêt contre les surtensions à l’oxyde de métalà des points clés du réseau, la société de services publics a signalé une réduction spectaculaire des pannes d’équipement et des coûts d’entretien. Le coupe-choc a efficacement détourné les surtensions induites par la foudre, protégeant l’infrastructure et assurant une alimentation électrique ininterrompue aux consommateurs.

En conclusion, les pare-chocs à oxyde de métal jouent un rôle crucial dans la protection des systèmes électriques contre les transitoires de surtension. Leur conception avancée, leur durabilité et leur conformité aux normes internationales les rendent indispensables au maintien de la fiabilité et de la longévité des infrastructures électriques.

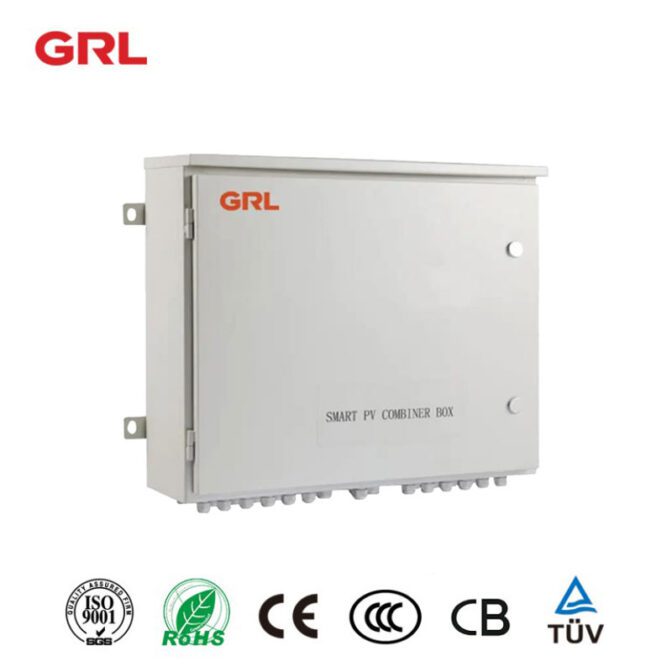

GRL DNHLX-PV12 / 1 boîte de combinateur solaire PV DC

DNHLX-PV12 / 1 CC Solar combiner box

Dans le monde de l’énergie solaire, maximiser l’efficacité et assurer la fiabilité du système sont primordiaux. Un composant essentiel qui contribue à ces deux objectifs est la boîte combinée PV.

Qu’est-ce qu’une boîte combinée solaire?

Une boîte combinée solaire est un dispositif électrique qui combine la sortie de plusieurs chaînes solaires en une seule sortie DC. Il joue un rôle crucial dans les systèmes d’énergie solaire en rationalisant la gestion des panneaux solaires, en améliorant les performances du système et en simplifiant les tâches de maintenance.

Caractéristiques clés de Solar combiner box

1, protection et sécurité

Les boîtiers combinés solaires sont équipés de fusibles ou de disjoncteurs pour se protéger contre les surintensités. Cela garantit la sécurité et la longévité de votre système d’énergie solaire.

2, protection contre les surtensions

Parties et accessoiresDispositifs de protection contre les surtensions Aide à protéger votre système contre les pics de tension causés par la foudre ou d’autres événements transitoires.

3, câblage simplifié

En consolidant plusieurs entrées en une seule sortie, le boîtier combiné PV réduit la complexité du câblage et minimise le temps et les coûts d’installation.

4, surveillance et contrôle

Les boîtiers combinés intelligents modernes offrentSurveillance en temps réeletTélécommandeCapacités, permettant une gestion efficace du système et le dépannage.

combiner box spd Surge Protective Devices

Diagramme schématique

smart combiner box

Paramètre technique

Modèle SHLX-PV12 / 1 Solar combiner box
Paramètre électrique
Tension continue maximale du système 1000
Courant d’entrée maximum pour chaque chaîne 15A
Chaînes d’entrée maximales 12
Courant maximal du commutateur de sortie 160A
Courant maximal du commutateur de sortie N
Nombre de chaînes de sortie 1
Protection contre la foudre
Catégorie d’essai Protection du niveau
Courant de décharge nominal 20 kA
Courant de décharge maximal 40 kA
Niveau de protection contre la tension 3.8kV
Tension maximale de fonctionnement continue UC 1050V
Les Polonais 3P
Caractéristiques de la structure Module plug-push
Système
Catégorie de protection IP65
Interrupteur de sortie Interrupteur d’isolement en courant continu (standard) / disjoncteur à courant continu (en option)
Connecteurs étanches SMC4 Norme
Fusible à courant continu PV Norme
Protection contre les surtensions PV Norme
Module de surveillance Facultatif
Prévention de la diode Facultatif
Matériau de la boîte Métal
Méthode d’installation Type de montage mural
Température de fonctionnement ~ 25 ℃ ~ + 55 ℃
élévation de la température 2 km
Humidité relative admissible 0-95%, pas de condensation

Pourquoi utiliser une boîte combinée dans votre système solaire?

1, efficacité améliorée

En combinant plusieurs chaînes, une boîte combinée solaire PV minimise les pertes d’énergie et maximise l’efficacité globale du système d’énergie solaire.

2, entretien réduit

Avec un emplacement centralisé pour la surveillance et la protection, les tâches de maintenance sont plus simples, réduisant les temps d’arrêt et les coûts opérationnels.

3, évolutivité

Les boîtiers combinés PV facilitent l’expansion de votre panneau solaire, car des panneaux supplémentaires peuvent être intégrés de manière transparente dans le système existant.

Conseils d’installation et d’entretien

  • Choisir le bon emplacement

Installez la boîte combinée dans une zone ombragée pour la protéger de la lumière directe du soleil et des conditions météorologiques extrêmes.

  • Inspections régulières

Effectuer des inspections de routine pour s’assurer que toutes les connexions sont sécurisées et que les composants fonctionnent correctement.

  • Mise à niveau au besoin

Au fur et à mesure que la technologie progresse, envisagez de passer à une boîte combinée intelligente pour tirer parti des fonctionnalités de surveillance et de contrôle améliorées.

combiner-box

De combien de boîtes combinées ai-je besoin?

Le nombre de boîtes combinées solaires dont vous avez besoin dépend de plusieurs facteurs:

1, nombre de panneaux solaires: chaque boîte combinée peut gérer un certain nombre de chaînes de panneaux solaires. Le nombre total de panneaux divisé par le nombre de panneaux par chaîne vous donne le nombre de cordes. Le nombre de chaînes divisé par le nombre de chaînes qu’une boîte de combineurs peut gérer vous donne le nombre de boîtes de combinaisons requises.

2, configuration des chaînesSi votre système d’énergie solaire a plusieurs chaînes de panneaux solaires, chaque chaîne doit être connectée à une boîte combinée.

3, taille du système et tension: les systèmes plus grands peuvent nécessiter plus de boîtes combinées pour gérer l’augmentation du courant et de la tension.

4, emplacement et dispositionLa disposition physique de votre panneau solaire peut influencer le nombre de boîtes combinées, car il pourrait être plus pratique d’avoir plusieurs boîtes réparties sur une grande installation.

5, spécifications du fabricant: différents fabricants ont des capacités différentes pour leurs boîtiers combinés. Il est important de se référer à la capacité et aux limites spécifiques de la boîte combinée que vous utilisez.

Voici un exemple de calcul simplifié:

  • Si vous avez 100 panneaux solaires.
  • Chaque corde se compose de 10 panneaux.
  • Vous avez 10 cordes au total (100 panneaux / 10 panneaux par corde).
  • Si chaque boîte combinée solaire peut gérer 5 cordes, vous aurez besoin de 2 boîtes combinatrices (10 cordes / 5 cordes par boîte combinatrice).

Consultez toujours un installateur solaire professionnel pour déterminer les exigences exactes de votre système spécifique.
