Fuse Holder,Porteur de fusible 22 * 58 (10A - 125A)

GRL Fuse Holder Fuse Holder RT18 – 125 taille de fusible 22 * 58

Qu’est-ce qu’un compartiment à fusibles?

Un compartiment à fusibles est un espace ou une enceinte désignée à l’intérieur d’un système ou d’un dispositif électrique qui abrite un ou plusieurs dispositifs de mise à feu. Il est spécialement conçu pour fournir un emplacement sécurisé et organisé pour les fusibles, assurant leur installation appropriée, leur protection et leur accès facile pour la maintenance ou le remplacement.

Voici quelques points clés sur les compartiments à fusibles:

Objet: le but principal d’un compartiment à fusibles est de contenir et de protéger les fusibles à l’intérieur d’un système électrique. Les fusibles sont des composants essentiels pour la protection contre les excès de courant, et le compartiment à fusibles garantit qu’ils sont logés dans un environnement contrôlé.

2.Location: les compartiments à fusible peuvent être trouvés dans divers systèmes électriques, y compris les panneaux de distribution électrique, les panneaux de disjoncteur, les panneaux de commande, les machines, les appareils et les véhicules. L’emplacement du compartiment à fusible dépend de l’application et des exigences de conception spécifiques du système ou de l’appareil électrique.

Conception et construction: les compartiments à fusibles sont généralement conçus pour être durables, isolés électriquement et fournir une ventilation appropriée pour dissiper la chaleur générée par les fusibles. Ils peuvent avoir des caractéristiques telles que des couvercles, des portes ou des boîtiers articulés pour protéger les fusibles de la poussière, de l’humidité et du contact accidentel.

Intégration du support de fusible: les compartiments à fusibles comprennent souvent des dispositifs intégrésSupport fusibleOu des blocs de fusibles pour maintenir et connecter en toute sécurité les fusibles à l’intérieur du compartiment. Ces supports ou blocs fournissent des connexions électriques et permettent une installation et un remplacement faciles des fusibles.

5.Étiquetage et identification: les compartiments à fusible sont habituellement étiquetés ou marqués pour indiquer les caractéristiques de fusible, l’identification du circuit ou toute information pertinente sur la sécurité. Un étiquetage clair aide les utilisateurs à identifier le fusible approprié pour chaque circuit et facilite la maintenance et le dépannage.

6.Considerations de sécurité: les compartiments à fusibles sont conçus pour promouvoir la sécurité électrique. Ils assurent une isolation et un confinement appropriés des fusibles, réduisant le risque de choc électrique et empêchant l’accès non autorisé aux composants sous tension.

7.accès et entretien: les compartiments à fusibles sont conçus pour un accès facile lors des procédures d’installation, d’inspection et d’entretien. Ils peuvent comporter des couvercles amovibles ou des portes qui peuvent être ouvertes pour donner accès aux fusibles, ce qui permet un remplacement ou un essai sûr et pratique des fusibles.

Les compartiments à fusibles jouent un rôle crucial dans l’organisation et la protection des fusibles au sein d’un système électrique. Ils contribuent à assurer la fiabilité et la sécurité du système en fournissant un espace dédié aux fusibles et en facilitant leur installation, leur entretien et leur remplacement appropriés.

Porte-fusible porte-fusible RT18-125 taille du fusible 22 * 58 1P

Fusible holder

Numéro d’article DN56120

Modèle de produit RT
Désignation des marchandises Disconnecteur du commutateur Fuse, structure standard sans ligne nulle
Pôle 1P
Méthode de montage Installation de rails DIN
Méthode de câblage 4-50mm2
Taille des fusibles 22 * 58
Courant opérationnel nominal 125A (500VAC) / 100A (690VAC)
Tension de fonctionnement nominale UE 500VAC / 690VAC
Tension d’isolation nominale 800V
Impulsion nominale avec le courant de stangd lpk 6KV
Capacité de rupture avec fusible 100KA (500VAC) / 50KA (690VAC)
Catégorie d’utilisation avec fusible Gg
Tension de l’indicateur LED 110-690VAC / DC
IP IP20
étalon de référence IEC 60269-2 (GB / T 13539.2)

Porte-fusible porte-fusible RT18X-125 avec dispositif de mise à feu à del de taille 22 * 58

RT Fuse Switch Disconnector fuse size 22*58 1

Numéro d’article DN56140

Modèle de produit RT18X-125
Désignation des marchandises Débranchement du commutateur Fuse avec indicateur LED
Pôle 1P
Méthode de montage Installation de rails DIN
Méthode de câblage 4-50mm2
Taille des fusibles 22 * 58
Courant opérationnel nominal 125A (500VAC) / 100A (690VAC)
Tension de fonctionnement nominale UE 500VAC / 690VAC
Tension d’isolation nominale 800V
Impulsion nominale avec le courant de stangd lpk 6KV
Capacité de rupture avec fusible 100KA (500VAC) / 50KA (690VAC)
Catégorie d’utilisation avec fusible Gg
Tension de l’indicateur LED 110-690VAC / DC
IP IP20
étalon de référence IEC 60269-2 (GB / T 13539.2)

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirSupport fusibleProduit & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Fuse Holder,Porteur de fusible 10 * 38 (2A - 32A)

Porteur de fusibles GRL RT18-32-3P taille de fusible 10 * 38

Comment câbler un porte-fusibles?

Le câblage d’un support de fusible consiste à connecter les fils nécessaires aux bornes du support de fusible pour créer une connexion électrique sûre et appropriée. Voici les étapes générales pour câbler un support de fusible:

1.Remplissez les matériaux requis: vous aurez besoin d’unPorte-fusible, les fils, les décapants et les outils de sertissage ou de soudure appropriés.

2.Déterminer la taille du fil et la cote de fusible: s’assurer que la taille du fil correspond à la cote actuelle du circuit et du porte-fusible. Consultez les spécifications du fabricant ou les codes électriques pour déterminer la taille du fil et la cote de fusible appropriée.

3.Préparer les fils: enlever l’isolant des extrémités des fils à l’aide de décapants. Retirez une longueur d’isolation appropriée pour vous assurer que vous avez assez de fil pour faire des connexions sécurisées aux bornes de support de fusible.

Insérez les fils dans les bornes du support de fusible: la plupart des porte-fusibles ont des vis terminales ou des clips pour connecter les fils. Desserrez les vis terminales ou ouvrez les clips pour créer de l’espace pour l’insertion du fil. Insérez l’extrémité dénudée du fil dans le terminal approprié, en veillant à ce que le fil soit complètement assis et qu’il soit bien en contact avec le terminal.

Sécurisez les fils: serrez les vis terminales ou fermez les clips pour maintenir solidement les fils en place. Assurez-vous que les connexions sont serrées pour fournir une connexion électrique fiable. Si vous utilisez des raccords serrés, serrez le fil et le terminal ensemble à l’aide d’outils de sertissage.

6.Repeat pour des fils supplémentaires: si le support de fusible a plusieurs bornes pour plusieurs fils, répétez le processus pour chaque fil, en vous assurant de les connecter aux bornes appropriées.

7.Installez le fusible: insérez le fusible approprié dans le support de fusible, en veillant à ce qu’il corresponde à la puissance actuelle du circuit et qu’il soit correctement assis.

8.tester la connexion: après avoir câblé le porte-fusible, effectuer une inspection approfondie des connexions pour s’assurer qu’elles sont sécurisées et bien serrées. Une fois satisfait, vous pouvez dynamiser le circuit et tester sa fonctionnalité.

Remarque: il est essentiel de suivre les pratiques de sécurité électrique lorsque vous travaillez avec le câblage électrique. Si vous n’êtes pas sûr du processus de câblage ou si vous manquez d’expérience, il est recommandé de consulter un électricien qualifié pour obtenir de l’aide.

Porte-fusibles RT18-32-3P taille des fusibles 10 * 38 3P

fuses holder

Numéro d’article DN56113

Modèle de produit RT
Désignation des marchandises Débranchement du commutateur Fuse avec indicateur LED
Pôle 3P
Méthode de montage Installation de rails DIN
Méthode de câblage 0,75 à 25 mm2
Taille des fusibles 10 * 38
Courant opérationnel nominal 32A (500VAC) / 25A (690VAC)
Tension de fonctionnement nominale UE 500VAC / 690VAC
Tension d’isolation nominale 800V
Impulsion nominale avec le courant de stangd lpk 6KV
Capacité de rupture avec fusible 100KA (500VAC) / 50KA (690VAC)
Catégorie d’utilisation avec fusible Gg
Tension de l’indicateur LED 110-690VAC / DC
IP IP20
étalon de référence IEC 60269-2 (GB / T 13539.2)

Support de fusibles RT18X-32-3P avec dispositif de mise à feu à LED 10 * 38 3P

30 Amp fuse holder RT18X-32 with LED indicator 3P

Numéro d’article DN56133

Modèle de produit RT18X-32-3P
Désignation des marchandises Débranchement du commutateur Fuse avec indicateur LED
Pôle 3P
Méthode de montage Installation de rails DIN
Méthode de câblage 0,75 à 25 mm2
Taille des fusibles 10 * 38
Courant opérationnel nominal 32A (500VAC) / 25A (690VAC)
Tension de fonctionnement nominale UE 500VAC / 690VAC
Tension d’isolation nominale 800V
Impulsion nominale avec le courant de stangd lpk 6KV
Capacité de rupture avec fusible 100KA (500VAC) / 50KA (690VAC)
Catégorie d’utilisation avec fusible Gg
Tension de l’indicateur LED 110-690VAC / DC
IP IP20
étalon de référence IEC 60269-2 (GB / T 13539.2)

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirPorteur de fusiblesProduit & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Support de busbar 40mm,Support de busbar 60mm,Support de busbar 185mm,Système de busbar 100 mm,Support de busbar 100mm

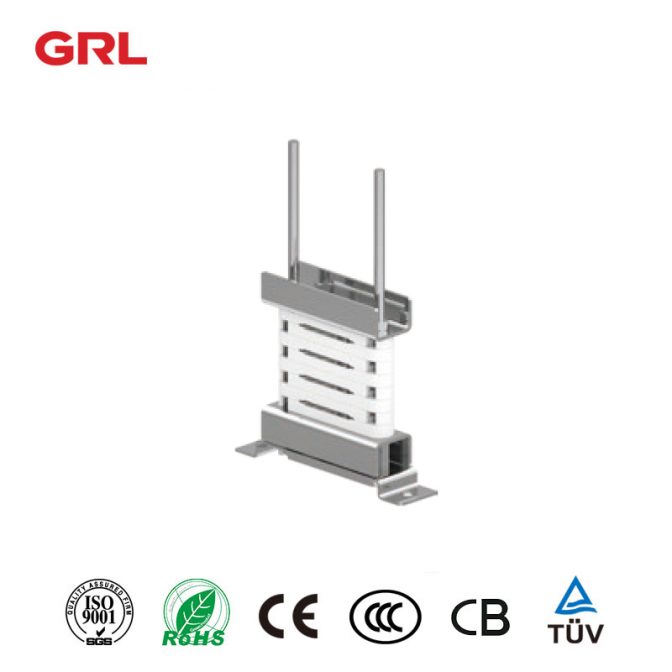

Type E / M / SV, support de barre de bus

Les supports de barres de bus de type E / M / SV sont des composants du système électrique qui fournissent des connexions fiables entre les conducteurs. Ils sont conçus pour être utilisés avec des fixations E / M / SV et sont fabriqués à partir d’alliage d’aluminium haute résistance pour une tenue fiable.

Deux tailles de supports de barres de bus sont disponibles pour une utilisation avec des barres de bus de 3 / 4 « et 1 » Ils ont une tension maximale de 600 volts et peuvent supporter un courant maximum de 200 ampères.

par DN64941

Busbar Bracket

Type Bracket

0.05KG

DN64941 Busbar Bracket

par DN64942

Bracket

Bracket de type M

0.22KG

DN64942 Bracket

DNN64947

bracket

Type SV Bracket

0.048KG

DN64947 Bracket

Cette base de boîte à fusibles à barres de bus est un composant nécessaire pour tout système à barres de bus 60. Il est fabriqué à partir d’un matériau plastique dur et est livré avec des vis et des écrous pour une installation facile.

Nos courants nominaux sont respectivement 16A, 25A et 63A. Nous pouvons résister à un courant d’impulsion de 6kV, et notre capacité de rupture du fusible est de 50KA. Si vous avez des questions sur nos produits, n’hésitez pas à nous contacter à [email protected].

Fuse Holder,Porteur de fusible 10 * 38 (2A - 32A)

GRL 4 pôle porte-fusibles RT18 série AC et DC Din Rail Fuse Holder

Porte-fusible à 4 poteaux RT18 série AC et DC Din Rail porteur de fusible

Quelles sont les parties d’un fusible?

Un fusible se compose généralement des parties principales suivantes:

élément fusible: l’élément Fuse est le cœur du fusible et est responsable du transport et de l’interruption du flux de courant. Il s’agit généralement d’une mince bande ou d’un fil fait d’un matériau ayant un point de fusion relativement bas, tel que le cuivre, l’argent ou un alliage.

Lorsque le courant dépasse la valeur nominale du fusible, l’élément se réchauffe et fond, ce qui provoque l’ouverture et la rupture du fusible. RT18 Series AC et DC Din Rail Fuse Holder

Corps à fusibles: le corps à fusibles fournit un soutien physique et une isolation pour l’élément de fusible. Il est généralement fait de céramique, de verre ou de matériaux plastiques. Le corps enferme et protège l’élément fusible des influences extérieures et fournit une isolation électrique.

Bouchons d’extrémité / terminaux: les bouchons d’extrémité ou les bornes sont des composants métalliques fixés à chaque extrémité du corps du fusible. Ils fournissent des connexions électriques pour l’élément fusible, ce qui lui permet d’être connecté à l’intérieur du circuit électrique.

Les bouchons d’extrémité peuvent être conçus sous différentes formes, telles que des lames, des vis ou des clips, selon le type et l’application du fuse.RT18 série AC et DC Din Rail Fuse Holder

Matériau de remplissage (facultatif): dans certains fusibles, il peut y avoir un matériau de remplissage à l’intérieur du corps du fusible. Ce matériau peut être une substance semblable à du sable ou un gaz, comme l’azote ou l’argon.

Le matériau de remplissage aide à éteindre l’arc qui se produit lorsque le fusible s’ouvre, améliorant ainsi les performances et la fiabilité du fusible.

5.Indication ou marquages: les fusibles ont souvent des marques ou des indicateurs sur leurs corps pour fournir des informations sur leurs qualifications, telles que la puissance nominale, la tension nominale, et d’autres spécifications. Ces marquages aident les utilisateurs à identifier le fusible approprié pour une application particulière.

Il est important de noter que la conception et les composants des fusibles peuvent varier en fonction du type, de la taille et de l’application. Par exemple, les fusibles à lame couramment utilisés dans les applications automobiles peuvent avoir des configurations physiques différentes par rapport aux fusibles de cartouche utilisés dans les systèmes industriels.

Le but fondamental de tous les fusibles, cependant, reste le même: protéger les circuits électriques en interrompant le flux de courant dans des conditions anormales.

Détails Introduction

Il est adapté pour AC 50HZ / 60HZ, tension d’isolation nominale jusqu’à 800V, support de fusible Din Rail ​ Le porte-fusible DIN Rail est conforme à la norme nationale GB / T13539.2 et à la norme IEC60269-2 de la Commission électrotechnique internationale.

Porte-fusible à 4 poteaux RT18 série AC et DC Din Rail paramètres du porte-fusible

Article du produit RT
Courant nominal 32A, 63A, 125A
Tension nominale 400V / 690V
Capacité de rupture (Ka) 100kA (500VAC) / 50kA (690VAC)
Catégorie d’utilisation AC-22B
Norme IEC 60269-2 GB / T 13539.2
Demandes Système de contrôle de puissance

Matériel électrique de l’industrie

Scénarios d’application du porte-fusible de rail?

Support à fusibles de montage de rail DIN utilisé comme interrupteur de protection contre les shunts dans le système de contrôle électrique à courant alternatif triphasé.

Comment fonctionne un porte-fusible?

Le porte-fusible de montage de rail RT18 de la série RT18 est adapté à l’AC 50Hz, à la tension d’isolation nominale à 8kV et au courant de chauffage convenu à 125A.

Il est principalement utilisé comme dispositif de protection de circuit dans les lignes électriques. Les fils reliés aux bornes aux deux extrémités de la base sont formés par la conduction du fuse.RT18 série AC et DC Din Rail Fuse Holder

Le fusible peut déconnecter automatiquement le circuit et protéger le circuit. Actionnez la base pour déconnecter le circuit. Il a pour fonction d’isoler l’alimentation électrique après une alimentation polyphasée.

Le matériau du porte-fusible de rail à boudin?

Comment choisir le modèle DIN rail Fuse Holder?

1) tension: type AC ou DC

2) pôles: 1 pôle, 2 pôles, 3 pôles ou 1 + pôles N, 2 + pôles N, 3 + pôles N.

3) taille: 10 * 38,14 * 51, 22 * 58, 10 * 85,14 * 85

4) indicateur: avec ou sans indicateur

5) fusible: avec ou sans fusible

Tableau de sélection::

Point n ° de l’ordre du jour Courant nominal Note: Point n ° de l’ordre du jour Courant nominal Note:
DN56110 32A 1P DN56135 63A 1P avec feu indicateur
DN56111 32A 1P + N Ligne neutre à droite DN56137 63A 2P avec feu indicateur
DN56112 32A 2P DN56138 63A 3P avec feu indicateur
DN56113 32A 3P DN56168 63A Ligne neutre 3P + N à gauche
DN56114 32A Ligne neutre 3P + N à droite DN56120 125A 1P
DN56130 32A 1P avec feu indicateur DN56121 125A 1P + N Ligne neutre à droite
DN56132 32A 2P avec feu indicateur DN56122 125A 2P
DN56133 32A 3P avec feu indicateur DN56123 125A 3P
DN56126 32A Ligne neutre 3P + N à gauche DN56124 125A Ligne neutre 3P + N à droite
DN56115 63A 1P DN56140 125A 1P avec feu indicateur
DN56116 63A 1P + N Ligne neutre à droite DN56141 125A 2P avec feu indicateur
DN56117 63A 2P DN56143 125A 3P avec feu indicateur
DN56118 63A 3P DN56171 125A Ligne neutre 3P + N à gauche
DN56119 63A Ligne neutre 3P + N à droite

Comment choisir un lien de fusible correct pour le porte-fusible de rail DIN?

1) tension: type AC ou DC

2) taille: 10 * 38,14 * 51, 22 * 58, 10 * 85,14 * 85

3) les fusibles doivent être testés pour la résistance avant l’installation

Nous avons également un grand inventaire, en cas de demandes urgentes.

Il y a plus de 40 équipements de test dans le laboratoire GRL, tels que testeur d’élévation de température, testeur de durée de vie mécanique, machine d’essai de pulvérisation de sel, banc d’étalonnage de commutateur, testeur de dureté Rockwell et ainsi de suite. ���GRL se concentre sur la gestion du contrôle de la qualité. Nous fournissons des produits qualifiés à nos clients du monde entier.

Nous avons une équipe de vente professionnelle et une équipe après-vente en ligne 24 heures sur 24, qui répondent rapidement et fournissent de l’aide à tout moment.RT18 série AC et DC Din Rail Fuse Holder

Contactez-nous pour obtenir vos propres informations de connexion uniques! * Tim @ grlele.com

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirPorte-fusible à 4 poteauxProduit & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Fuse Holder,Porteur de fusible 10 * 38 (2A - 32A)

GRL RT18 porte-fusibles

RT18 dispositifs de mise à feu

RT18 paramètres des supports de fusible

Article du produit RT18 dispositifs de mise à feu
Courant nominal 32A, 63A, 125A
Tension nominale AC 400V / 690V
Pôle 1, 1 + N, 2, 3, 3 + N
Taille des fusibles 10 * 38 mm, 14 * 51 mm, 22 * 58 mm
Norme IEC 60269-2 GB / T 13539.2
Demandes Cabinets de contrôle industriel
Mode de fonctionnement Front direct ou opération externe Handle

Que sont les porte-fusibles?

RT18 est l’un des porte-fusibles classiques. Porte-fusibles de la série GRL RT avec une structure entièrement nouvelle.

RT18 dispose de deux feux indicateurs et d’une perspective spéciale. Les matières premières sont le plastique ignifuge PA66-V0 et les contacts en cuivre.

Il existe 3 modèles:

  • 32A cadre pour la liaison de mise à feu de cylindre 10mmx38mm
  • 63A cadre pour cylindre de 14mm * 51mm raccord de mise à feu de cylindre
  • 125A cadre pour maillon de mise à feu de cylindre de 22 mm * 58 mm

GRL fournit des types AC et DC 1000V pour différentes applications. Les types AC sont normalement utilisés comme interrupteur de protection dans le système de distribution d’énergie et les systèmes de commande de puissance industriels.

DC1000V Fuse Hold est largement utilisé dans les solutions photovoltaïques. La conception du rail en din rend l’installation facile et pratique. Et il peut être combiné librement avec des accessoires de connexion de 1P à 2P, 3P et 4P (3P + N).

En tant que nouveau produit qualifié, nous avons obtenu un certificat TUV et un rapport d’essai pour le fusible et le support GRL RT.

RT18 caractéristiques des porteurs de fusible

  • Matériau isolant de haute résistance et résistance à haute température.
  • Le matériau conducteur est le cuivre T2.
  • Un dispositif de verrouillage externe est disponible, qui peut être verrouillé lorsque les supports de fusible sont fermés et aider à éviter le mauvais fonctionnement.
  • Les porte-fusibles peuvent être combinés de 1 pôle à 2 pôles, 3pole et 3pole + N pôle.
  • L’indicateur est disponible. Si la lumière est allumée, le fusible est soufflé.
  • Il y a 2 lampes. 1 lampe est la sauvegarde de l’autre. Il évite la défaillance de la lampe pendant les travaux à long terme. Et une maintenance rapide peut être assurée.

Aide à la sélection

  • 1 pôle, 2 pôles, 3 pôles ou 3 pôles + pôle N
  • Porte-fusible pour 10 * 38,14 * 51 et 22 * 58
  • Avec ou sans feu indicateur
  • Avec ou sans fusible
  • Type AC ou DC

Quelle est la différence entre une boîte à fusibles et un panneau de fusibles?

Les termes « boîte à fusibles » et « panneau de fusibles » sont souvent utilisés de manière interchangeable et peuvent se référer au même composant dans un système électrique. Cependant, dans certains contextes, il peut y avoir une légère différence dans leur utilisation:

1.Fuse Box: une boîte à fusibles se réfère généralement à un boîtier compact ou un boîtier qui contient un groupe de fusibles, généralement disposés dans une seule ligne ou colonne.

La boîte à fusibles est souvent située dans une zone visible et facilement accessible, comme un sous-sol résidentiel, une salle d’utilité ou un garage.RT18 porte-fusible

Il a généralement un couvercle articulé ou une porte qui peut être ouverte pour accéder aux fusibles pour inspection ou remplacement. Dans les milieux résidentiels, une boîte à fusibles est couramment utilisée pour distribuer l’énergie électrique à divers circuits à l’intérieur de la maison.RT18 porteurs de fusible

2.panneau de fusibles: un panneau de fusibles est un terme plus large qui peut se référer à un plus grand ensemble ou arrangement de fusibles, disjoncteurs, commutateurs et autres dispositifs de commande électrique. Il peut inclure des composants supplémentaires tels que des interrupteurs de déconnexion principaux, des barres de mise à la terre ou des barres de bus.

Un panneau de fusible est généralement utilisé dans des environnements commerciaux ou industriels où des charges électriques plus importantes et de multiples circuits sont impliqués. Il fournit un contrôle centralisé et une protection pour le système électrique.

Bien que les termes puissent avoir des différences subtiles dans leur utilisation, ils se réfèrent généralement à des composants électriques similaires qui servent à protéger les circuits électriques contre les surintensités.

Les boîtes à fusibles et les panneaux de fusibles contiennent des fusibles ou des disjoncteurs conçus pour interrompre le flux de courant lorsque cela est nécessaire pour protéger le système électrique et l’équipement connecté.

Il est important de noter que la terminologie peut varier en fonction de la région ou des pratiques spécifiques de l’industrie. Il est toujours préférable de consulter un électricien qualifié ou de se référer aux codes et normes électriques locaux pour assurer une compréhension et une utilisation précises des termes.

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Boîte de compteur électrique

Branche moulée cas disjoncteur 2P 4P 500mA

Branch Circuit Breaker 2P, 5 à 15A, 10 à 30A, 500mA

Informations sur le modèle

Modèle: Pg 430500 Pg 460500
Sans Lÿ Pas de déclenchement de courant résiduel
Avec l: Déclenchement du courant résiduel
2 moyens Poteaux (4 = 3 + N)
15 moyens Courant nominal maximal (30A)
500 meansÿ Sensibilité différentielle (500 ma)

C’est ça.

Principaux

Plage Multi 9
Type de produit ou d’équipement Disjoncteur
Position de l’appareillage dans l’installation Groupe des arrivées

C’est ça.
Description des poteaux 3P + N
[In]Courant opérationnel évalué 10A 30 A
15A 40 A
20A 50 A
25A 60 A
30A
Sensibilité différentielle 500Ma
Temps écoulé Sélection sélective
Position du pôle neutre à gauche.
Normes IEC 60947-2
Certifications de produits Cette
Type de réseau Qu’est-ce que c’est?

C’est ça.

Complémentaire

Fréquence du réseau 50 / 60Hz
[Ue]Tension nominale de fonctionnement 440 V AC 50 / 60 Hz conforme à la norme CEI 60947-2
Technologie de déclenchement du courant résiduel dépendant de la tension
[Ics]Capacité nominale de rupture de service 2 KA à 440 V AC 50 / 60 Hz conforme à la norme CEI 60947-2
Type de commande Par Crankpin
Support de montage Plaque de montage
Hauteur 210mm
Longueur 105mm
Profondeur 70 mm
Poids du produit 1,8Kg
Mode de connexion Terminal de type tunnel, section de câble: 35 mm ²
Protection différentielle Intégration

C’est ça.

Environnement

Altitude de fonctionnement 2000m
Température de l’air ambiant pendant le fonctionnement -5 … 40 ° C

C’est ça.

Viabilité de l’offre

Directive RoHS de l’UE Conforme à la déclaration RoHS de l’UE
Sans mercure Oui
Informations sur l’exemption RoHS Oui
Réglementation chinoise RoHS Déclaration RoHS pour la Chine
DEEE Sur le marché de l’Union européenne, le produit doit être éliminé selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle domestique.

Branch Circuit Breaker 4P, 10 à 30A, 30 à 60A, 500mA

Informations sur le modèle

Pgl
Modèle: Pg 215500 Pg 230500
Sans Lÿ Pas de déclenchement de courant résiduel
Avec l: Déclenchement du courant résiduel
2 moyens Poteaux (2 = 1 + N)
15 moyens Courant nominal maximal (15A)
500 meansÿ Sensibilité différentielle (500 ma)

Schéma d’installation (avec dimensions)

C’est ça.

Principaux

Plage Multi 9
Type de produit ou d’équipement Disjoncteur
Position de l’appareillage dans l’installation Groupe des arrivées
Description des poteaux 1P + N
[In]Courant opérationnel évalué 5A

10A

15A

 10A

15A

20A

25A

30A
Sensibilité différentielle 500Ma
Temps écoulé Sélection sélective
Position du pôle neutre à gauche.
Normes IEC 60947-2
Certifications de produits Cette
Type de réseau Qu’est-ce que c’est?

C’est ça.

Complémentaire

Fréquence du réseau 50 / 60Hz
[Ue]Tension nominale de fonctionnement 250 V AC 50 / 60 Hz conforme à iec60947-2
Technologie de déclenchement du courant résiduel Dépendant de la tension
[Ics]Capacité nominale de rupture de service 2 ka à 250 V AC 50 / 60 Hz conforme à la norme CEI 60947-2
Type de commande Par Crankpin
Support de montage Plaque de montage
Hauteur 210mm
Longueur 70 mm
Profondeur 70 mm
Poids du produit 0,7Kg
Mode de connexion Terminal de type cage, section de câble: 35 mm ²
Protection différentielle Intégration

C’est ça.

Environnement

Altitude de fonctionnement 2000m
Température de l’air ambiant pendant le fonctionnement -5 … 40 ° C
Type d’emballage 1 PCE
Nombre d’unités par colis 1

C’est ça.

Viabilité de l’offre

Directive RoHS de l’UE Conforme à la déclaration RoHS de l’UE
Sans mercure Oui
Informations sur l’exemption RoHS Oui
Réglementation chinoise RoHS Déclaration RoHS pour la Chine
DEEE Sur le marché de l’Union européenne, le produit doit être éliminé selon un protocole de collecte des déchets spécifique et ne doit jamais être jeté dans une poubelle à déchets ménagers.

branch circuit breaker3branch circuit breaker4branch circuit breaker5

Groupe GRL

Fuse

Liens de fusibles aR pour la protection des équipements semi-conducteurs

DNS–M1L série Ar Fuse Links pour la protection des équipements semi-conducteurs

aR Fuse links-1

Profil du produit

DNS–M1L ArFusibleLink pour la protection des équipements semi-conducteurs, adapté au système DC, avec une tension nominale de 800V et un courant nominal de 35a ~ 800a, est utilisé pour la protection en court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements. Tous les indices de performance du produit sont conformes à GB / t 13539.4 / IEC 60269-4.

aR Fuse links-2

aR Fuse links-3

DNT –J1J série Ar liens à fusibles pour la protection des équipements semi-conducteurs

aR Fuse links-4

Profil du produit

DNT –J1J série Ar liens fusibles pour la protection des équipements semi-conducteurs sont adaptés aux systèmes AC, avec une tension nominale de 690V et un courant nominal de 100A ~ 1600A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

aR Fuse links 5

aR Fuse links 6

DNT –O1J série Ar maillons à fusibles pour la protection des équipements semi-conducteurs

aR Fuse links 7

Profil du produit

DNT –O1J série Ar FuseLes liaisons pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 1000V et un courant nominal de 160A ~ 1500A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.

Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

aR Fuse links 8

aR Fuse links-9

DNT –R1J série Ar maillons à fusibles pour la protection des équipements semi-conducteurs

aR Fuse links-10

Profil du produit

DNT–R1JLes liaisons de fusible de série Ar pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 1300V et un courant nominal de 160A ~ 1250A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.

Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

aR Fuse links-11

aR Fuse links-12

DNT –J1L série Ar Fuse Links pour la protection des équipements semi-conducteurs

aR Fuse links-13

Profil du produit

DNT–J1L série Ar FuseLes liens pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 690V et un courant nominal de 100A ~ 1600A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.

Tous les indices de performance du produit sont conformes à GB / T 13539.4 / IEC 60269-4

aR Fuse links-14

aR Fuse links-15

DNT –O1L série Ar Fuse Links pour la protection des équipements semi-conducteurs

aR Fuse links-16

Profil du produit

DNT–O1L série Ar FuseLes liaisons pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 1000V et un courant nominal de 160A ~ 1500A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.

Tous les indices de performance du produit sont conformes à GB / T 13539.4 / IEC 60269-4

aR Fuse links-17

aR Fuse links-18

Liaisons à fusibles de la série DNT –R1L pour la protection des équipements semi-conducteurs

aR Fuse links-19

Profil du produit

Les liaisons à fusibles de la série DNT –R1L pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 1300V et un courant nominal de 160A ~ 1250A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

aR Fuse links-20

aR Fuse links-21

Liaisons à fusibles de la série DNT –J1N pour la protection des équipements semi-conducteurs

aR Fuse links-22

Profil du produit

Les liaisons à fusibles de la série DNT –J1N pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 690V et un courant nominal de 100A ~ 1600A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

aR Fuse links-23

aR Fuse links-24

Liaisons à fusibles de la série DNT –O1N pour la protection des équipements semi-conducteurs

aR Fuse links-25

Profil du produit

Les liaisons à fusibles de la série DNT –O1N pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 1000V et un courant nominal de 160A ~ 1500A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

aR Fuse links-26

Liaisons à fusibles de la série DNT –R1N pour la protection des équipements semi-conducteurs

aR Fuse links-27

Profil du produit

Les liaisons à fusibles de la série DNT –R1N pour la protection des équipements semi-conducteurs conviennent aux systèmes à courant alternatif, avec une tension nominale de 1300V et un courant nominal de 160A ~ 1250A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / † IEC 60269-4.

aR Fuse links-28

aR Fuse links 29

DNT — série J1R liaisons à fusibles pour la protection des équipements semi-conducteurs

aR Fuse links 30

Profil du produit

Les liaisons à fusibles de la série DNT –J1R pour la protection des équipements semi-conducteurs conviennent aux systèmes à courant alternatif, avec une tension nominale de 690V et un courant nominal de 100A ~ 1600A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

aR Fuse links 31

aR Fuse links 32

Liaisons à fusibles de la série DNT –O1R pour la protection des équipements semi-conducteurs

aR Fuse links 33

Profil du produit

Les liaisons à fusibles de la série DNT –O1R pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 1000V et un courant nominal de 160A ~ 1500A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

aR Fuse links 34

aR Fuse links 35

DNT –R1R maillons à fusibles de la série pour la protection des équipements semi-conducteurs

aR Fuse links 36

Profil du produit

Les liaisons à fusibles de la série DNT –R1R pour la protection des équipements semi-conducteurs conviennent aux systèmes CA, avec une tension nominale de 1300V et un courant nominal de 160A ~ 1250A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

aR Fuse links 37

aR Fuse links 38

DNT5-R1J maillons à fusibles pour la protection des équipements semi-conducteurs

aR Fuse links 39

Profil du produit

Le lien de fusible DNT5-R1J pour la protection des équipements semi-conducteurs est applicable au système AC. La tension nominale est 1300V et le courant nominal est 1000A ~ 2500A. Il est utilisé pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

aR Fuse links 40

aR Fuse links 41

Liaisons à fusibles RNT6-O1J pour la protection des équipements semi-conducteurs

aR Fuse links 42

Profil du produit

La liaison de fusible RNT6-O1J pour la protection des équipements semi-conducteurs est applicable au système AC. La tension nominale est 1000V et le courant nominal est 1250A ~ 3900A. Il est utilisé pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

aR Fuse links 43

aR Fuse links 44

Maillons à fusibles de la série NGT pour la protection des équipements semi-conducteurs

aR Fuse links 45

Profil du produit

Les liaisons de fusible de la série NGT pour la protection des équipements semi-conducteurs sont applicables aux systèmes CA. Les tensions nominales sont 400V, 690V et 1000V, et le courant nominal est 10A ~ 800A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

aR Fuse links 46

aR Fuse links 47

Liaisons de fusibles de la série NGTC pour la protection des équipements semi-conducteurs

aR Fuse links 48

Profil du produit

Les liaisons de fusible de la série NGTC pour la protection des équipements semi-conducteurs sont applicables aux systèmes CA. Les tensions nominales sont 400V, 690V et 1000V, et le courant nominal est 10A ~ 800A. Ils sont utilisés pour la protection de court-circuit des composants semi-conducteurs et de leurs ensembles complets d’équipements.
Tous les indices de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

aR Fuse links 49

aR Fuse links 50

Les fusibles peuvent-ils fournir une protection contre les surcharges dans tous les circuits?

Les fusibles sont conçus pour fournir une protection contre les surcharges dans de nombreux types de circuits, mais ils peuvent ne pas convenir à tous les circuits ou applications.

La protection contre les surcharges fait référence à la capacité d’un dispositif de protection, tel qu’un fusible, à interrompre le flux de courant lorsqu’il dépasse un certain niveau prédéterminé pendant une certaine période de temps.aR Fuse

Voici quelques considérations concernant la protection contre les surcharges avec fusibles:

1.Caractéristiques du courant temporel:FusiblesSont évalués avec des caractéristiques temporelles spécifiques, qui définissent leur temps de réponse à des événements surcourants. Les fusibles sont conçus pour fonctionner à l’intérieur d’une courbe de courant spécifique, ce qui indique le temps qu’il faut pour qu’un fusible s’ouvre (c’est-à-dire interrompt le circuit) à différents niveaux de surtension.

Différents types de fusibles peuvent avoir des caractéristiques de courant temporel différentes, et le type de fusible approprié devrait être choisi en fonction des exigences spécifiques du circuit et de l’équipement protégé. Pour certains circuits, les caractéristiques de courant temporel des fusibles peuvent ne pas convenir pour fournir une protection adéquate contre les surcharges.

2.courant d’arrivée: le courant d’arrivée est un courant initial élevé qui circule à travers un circuit lorsque l’équipement électrique est allumé ou sous tension.

Certains appareils électriques, tels que les moteurs, les transformateurs et les condensateurs, peuvent avoir des courants d’afflux élevés qui dépassent le courant de fonctionnement normal du circuit. Les fusibles peuvent avoir besoin d’être sélectionnés ou coordonnés avec soin pour permettre des courants d’afflux sans faux déclenchement en raison d’événements de surtension temporaire.

Sensibilité aux conditions ambiantes: les fusibles peuvent être sensibles aux conditions ambiantes telles que la température et l’humidité, ce qui peut affecter leurs performances. Certains types de fusibles, tels que les fusibles thermiques, peuvent avoir des indices de température ou des limites d’humidité spécifiques qui doivent être pris en compte lors de leur sélection pour la protection contre les surcharges dans certains environnements.

Caractéristiques de charge: le type de charge à protéger peut également avoir une incidence sur l’adéquation des fusibles pour la protection contre les surcharges. Certains types de charges, telles que les charges inductives (par exemple, les moteurs) ou les charges capacitives, peuvent avoir des caractéristiques uniques qui doivent être prises en compte lors du choix des fusibles pour la protection contre les surcharges.

Par exemple, les charges inductives peuvent générer des courants transitoires élevés pendant le démarrage ou l’arrêt du moteur, ce qui peut nécessiter des considérations particulières dans le choix ou la coordination des fusibles.

5.Prévisions de circuit: les exigences spécifiques du circuit protégé, telles que le niveau de tension, les niveaux de courant de défaillance et la coordination du système, doivent être prises en compte lors de la sélection des fusibles pour la protection contre les surcharges.

Une coordination avec d’autres dispositifs de protection, tels que des disjoncteurs ou d’autres fusibles dans le même circuit, peut être nécessaire pour assurer une protection adéquate contre les surcharges et une coordination sélective.

Dans certains cas, d’autres types de dispositifs de protection, tels que les disjoncteurs miniatures (MCB), peuvent être plus appropriés pour fournir une protection contre les surcharges dans certains circuits, en fonction des exigences spécifiques du circuit et de l’équipement protégé.

Les MCB sont conçues pour se déclencher automatiquement lorsqu’un événement de surchauffe se produit, offrant une protection similaire aux fusibles, mais avec des caractéristiques et des caractéristiques différentes. Il est important de consulter un ingénieur ou un électricien qualifié pour déterminer le dispositif de protection le plus approprié pour un circuit particulier en fonction de ses exigences et conditions spécifiques.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

Commutateur d'isolation AC

Groupe de fusibles de disjoncteur et disjoncteur de la série HH15 125A – 2500A

Série HH15

Groupe de fusibles et déconnecteurs de déconnecteur

Disconnector fuse-1

Déconnecteur Fuse vue d’ensemble du produit

Les groupes de fusibles et commutateurs de débranchement de la série HH15 (ci-après dénommés commutateurs) comprennent les groupes QSA, QA et QP, qui s’appliquent principalement aux circuits de distribution et aux circuits moteurs à courant de court-circuit élevé, étant donné que le commutateur principal ou le commutateur principal fonctionne rarement à la main. Les interrupteurs de la série QSA peuvent être utilisés pour la protection contre les courts-circuits.

Le commutateur est conforme aux normes GB / T 14048.3 et IEC60947-3 et est largement utilisé dans les ensembles complets à basse tension de type tiroir supérieur.

Déconnecteur fusionne les conditions normales de travail et d’installation

La température de l’air ambiant ne doit pas être supérieure à + 40 ℃, pas inférieure à -5 ℃, et la température moyenne dans les 24 heures ne doit pas dépasser + 35 ℃.

L’altitude du site d’installation ne doit pas dépasser 2000m.

Lorsque la température de l’air ambiant est de + 40 ℃, l’humidité relative ne doit pas dépasser 50%. à une température plus basse, une humidité relative plus élevée est autorisée, par exemple, 90% à 20 ℃. Des mesures spéciales doivent être prises en cas de condensation occasionnelle par un changement de température.

Le niveau de pollution du milieu environnant est de 3 pôles.

L’interrupteur doit être installé dans un endroit où il n’y a pas de secousses importantes, de vibrations de choc et d’invasion par la pluie et la neige. Dans le même temps, le site d’installation doit être exempt de milieux explosifs dangereux, et les milieux doivent être exempts de gaz et de poussières suffisants pour corroder le métal et endommager l’isolation.

Caractéristiques structurelles

Le commutateur adopte le mode de fonctionnement de rotation avant, qui est composé de mécanisme de fonctionnement, système de contact, poignée, etc.

Le commutateur adopte une structure entièrement fermée et est actionné par stockage d’énergie à ressort. La vitesse de fermeture et de rupture de l’interrupteur est indépendante de la vitesse d’action de l’opérateur, de manière à assurer la sécurité des opérateurs et des équipements.

Le Switch est un système de contact avec des performances uniques. Le système de contact mobile est directement formé à partir d’une barre de cuivre rouge. La pièce de contact mobile est de structure de pont et a une fonction de réglage automatique, de sorte qu’il peut assurer efficacement le contact avec la ligne lorsqu’il est connecté avec le contact statique, assurant ainsi la stabilité de l’augmentation de la température du produit.

La poignée de commande peut être installée sur la porte de l’armoire d’interrupteur. Lorsque la porte de l’armoire est fermée, la poignée s’adapte au levier de commande de l’interrupteur. Lorsque l’interrupteur est en position fermée, la poignée est verrouillée avec la porte de l’armoire pour empêcher l’ouverture de la porte de l’armoire.

L’interrupteur est également équipé d’un arbre d’extension, et la longueur spéciale peut être personnalisée séparément.

Lire la suiteQu’est-ce que l’isolateur SwitchC’est ça.

Disconnector fuse-2

Détonateur Fuse principaux paramètres techniques

HH15 (QSA) — / —
Spécifications

QSA-

125

 QSA-

160

 QSA-

250

 QSA-

400

 QSA-

630 à 630

 QSA-

800

 QSA-

1000

QSA-

1250
Nombre de pôles principaux

3,3N, 4

 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4

3,3N, 4
Tension d’isolation nominale Ui

V

 1000 1000 1000 1000 1000 1000 1000 1000
Résistance de l’impulsion nominale à la tension Uimp

Kv

 12 12 12 12 12 12 12

12
Tension de service nominale UE

V

 415 / 690V 415 / 690V 415 / 690V 415 / 690V 415 / 690V 415 / 690V 415 / 690V

415 / 690V
Courant de chauffage convenu

A

 125 160 250 400 630 à 630 800 1000

1250
Courant de travail nominal

A

 125Taux d’intérêt / 100% 160Taux d’intérêt / 100% 250Frais de voyage et de séjour 400(en milliers de dollars des États-Unis) 630 à 630Taux d’intérêt 800Taux d’intérêt 1000Taux d’intérêt

1250(en milliers de dollars des États-Unis)
Courant nominal limitant le court-circuit

Ka

 100 / 50 100 / 50 100 / 50 100 / 50 100 / 50 100 / 50 100 / 50 100 / 50
Durée de vie mécanique

Temps

 15000 12000 12000 12000 3 000 3 000 1000

1000
Durée de vie électrique

Temps

 1000 300 300 300 200 150 100

100
Taille des fusibles

(en dollars des États-Unis)

 00 00 1 2 3 3 RSO (RS3) -1250

(4)
Couple de fonctionnement

Non, pas du tout.

 7.5 à 7.5 16 16 16 30. 30. 38

38
Courant de chauffage convenu de contact auxiliaire(en dollars des États-Unis)ITH 400V, AC-15A

(4)

 (4) (4) (4) (4) (4) (4)

(4)
HH15 (QA) — / —
Spécifications

QSA-

125

 QSA-

160

 QSA-

200

 QSA-

400

 QSA-

630 à 630

 QSA-

1000

 QSA-

1250

QSA-

1600
Nombre de pôles principaux

3,3N, 4

 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4
Tension d’isolation nominale ui

V

 1000 1000 1000 1000 1000 1000 1000

1000
Résistance de l’impulsion nominale à la tension Uimp

Kv

 12 12 12 12 12 12 12 12
Tension de service nominale UE

V

 415 / 690V 415 / 690V 415 / 690V 415 / 690V 415 / 690V 415 / 690V 415 / 690V

415 / 690V
Courant de chauffage convenu

A

 125 160 200 400 630 à 630 1000 1250

1600
Courant de travail nominal: AC-23B

A

 12 160 2Tarif de préférence applicable TÉU, TPAC 400 630 /(4)00 1000 / 630 1250 / 1000

1600 / /1000
Durée nominale courte durée de résistance au courant ICW

Ka / 1

 (5) (5) (5) 12.6 et 12.6 12.6 et 12.6 25 50.

50.
Durée de vie mécanique

Temps

 15000 1(5)Mille 12000 30.00 3 000 3 000 1000

1000
Durée de vie électrique

Temps

 1000 (10)00 (10)00 300 300 150 100

100
Couple de fonctionnement

Non, pas du tout.

 7.5 à 7.5 7.5 à 7.5 7.5 à 7.5 16 16 30. 38

38
Courant de chauffage convenu de contact auxiliaireITH 400V, AC-15A

(4)

 (4) (4) (4) (4) (4) (4)

(4)
HH15 (QP) — / —
Spécifications

QSA-

250

 QSA-

400

 QSA-

630 à 630

 QSA-

1000

 QSA-

1250

 QSA-

1(6)00

 QSA-

2000

QSA-

2500
Nombre de pôles principaux

3,3N, 4

 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4 3,3N, 4

3,3N, 4
Tension d’isolation nominale ui

V

 1000 1000 1000 1000 1000 1000 1000

1000
Résistance de l’impulsion nominale à la tension Uimp

Kv

 12 12 12 12 12 12 12

12
Tension de service nominale UE

V

 415 / 690V 415 / 690V 415 / 690V 415 / 690V 415 / 690V 415 / 690V 415 / 690V

415 / 690V
Courant de chauffage convenu

A

 250 400 630 à 630 1000 1250 1600 2000

2500
Courant de travail nominal* 690V:: AC-21B

A

 250 400 630 à 630 1000 1250 1600 2000

2500
Courant de travail nominal415V: AC-22B

A

 250 400 630 à 630 1000 1250 1600 2000

2500
Durée nominale de courte durée de résistance à l’ICW actuelle

Ka / 1

 8 2(5) 2(5) 25 50. 50. 60

60
Durée de vie mécanique

Temps

 15000 15000 12000 12Mille 3 000 3 000 500

2000
Durée de vie électrique

Temps

 1000 1000 200 150 100 100 100

100
Couple de fonctionnement

Non, pas du tout.

 16 16 16 30. 38 38 38

38
Courant de chauffage convenu de contact auxiliaireITH 400V, AC-15A

(4)

 (4) (4) (4) (4) (4) (4)

(4)

Contour et dimensions d’installation du groupe de fusibles de la série HH15 (QSA)

Disconnector fuse-3

Disconnector fuse-4

Disconnector fuse-5

Disconnector fuse-6

Disconnector fuse-6

Disconnector fuse-7

Disconnector fuse-8

Disconnector fuse-9

Disconnector fuse-10

Disconnector fuse-11

Disconnector fuse-12

Disconnector fuse-13

Disconnector fuse-14

Disconnector fuse-15

Disconnector fuse-16

Disconnector fuse-17

Dimensions d’installation du fusible de déconnecteur des déconnecteurs de la série HH15 (QA)

Disconnector fuse-18

Disconnector fuse-19

Disconnector fuse-20

Disconnector fuse-21

Disconnector fuse-22

Disconnector fuse-23

Dimensions d’installation des déconnecteurs de la série HH15 (QP)

Disconnector fuse-24

Disconnector fuse-25

Disconnector fuse-26

Disconnector fuse-27

Disconnector fuse-28

Taille de l’ouverture du panneau

Disconnector fuse-29

Instructions de commande

L’unité de commande doit indiquer la forme et les caractéristiques du commutateur, le niveau de tension, le niveau de courant, le nombre de pôles, le mode de fonctionnement et la quantité, etc. pour les commandes spéciales, veuillez consulter notre service technique disconnecteur Fuse Fuse Fuse
Par exemple:
HH15 (QSA) -125 / 3 400V Fusible Current 100A 10 sets
HH15 (QA) -200 / 3 380V 10 ensembles
HH15 (QP) -2000 / 32 380V 10 ensembles

Mise en marche ou arrêt de l’isolateur

Comprendre la fonction de l’interrupteur d’isolement

Des dispositions doivent être prises pour isoler l’alimentation électrique à des fins d’entretien, de réparation ou d’utilisation d’urgence. C’est là que le commutateur d’isolement entre en jeu. Dans cet article, nous examinerons de plus près le but et le fonctionnement des commutateurs de déconnexion.

C’est ça.

Qu’est-ce qu’un interrupteur d’isolement?

L’interrupteur d’isolement, également connu sous le nom de commutateur de déconnexion ou d’isolateur, est une partie importante du circuit électrique. Sa fonction principale est de s’assurer qu’un circuit ou un dispositif est complètement isolé de sa source d’alimentation.

C’est ça.

Comment fonctionne le commutateur d’isolement?

Les interrupteurs isolants fonctionnent en séparant physiquement un circuit de la source d’alimentation. Il fournit essentiellement une rupture dans la continuité électrique, empêchant le flux de courant électrique. Cela garantit qu’aucun courant n’est transféré au circuit ou à l’équipement qui doit être réparé.

C’est ça.

Caractéristiques clés des interrupteurs d’isolement:

(1)Fonctionnement manuel:Les interrupteurs d’isolement sont généralement actionnés manuellement. Cela signifie qu’une personne doit activer manuellement l’interrupteur pour couper le courant.

2.Isolement visible:Le commutateur d’isolement est conçu pour afficher clairement son état. Cela garantit que toute personne à proximité peut facilement déterminer si un circuit est isolé.

3.Mécanisme de blocage:De nombreux commutateurs d’isolement sont équipés d’un mécanisme de blocage. Cela permet au personnel autorisé de verrouiller l’interrupteur en position arrêt, empêchant ainsi la réactivation accidentelle ou non autorisée du circuit.

4.Poteaux multiples:Certains commutateurs de déconnexion ont plusieurs poteaux, ce qui signifie qu’ils peuvent déconnecter plusieurs sources d’alimentation en même temps. Cette caractéristique s’avère particulièrement avantageuse dans les systèmes électriques complexes.

C’est ça.

Scénarios d’application pour isoler le commutateur:

C’est ça.

Les interrupteurs isolants sont largement utilisés dans diverses industries et lieux, notamment:

(1)Installations industrielles:Commutateurs isolantsSont très importants dans les milieux industriels où il y a de grandes machines et des équipements à haute tension.

2.Bâtiments commerciaux:Dans les bâtiments commerciaux, des interrupteurs d’isolement sont utilisés pour isoler l’alimentation à des zones ou à des équipements spécifiques afin d’assurer la sécurité du personnel de maintenance.

3.Milieu résidentiel:Les interrupteurs isolants sont utilisés dans les maisons pour interrompre l’alimentation d’un circuit spécifique pendant les réparations ou les rénovations.

4.Situations d’urgence:En cas d’urgence telle qu’un incendie ou une panne électrique, les interrupteurs d’isolement fournissent un moyen rapide et efficace de couper l’alimentation de la zone touchée.

Dans l’ensemble, les interrupteurs isolants sont des dispositifs de sécurité de base dans le domaine de l’ingénierie électrique. Son objectif principal est d’isoler un circuit ou un équipement de son alimentation électrique pour assurer la sécurité du personnel de maintenance et de l’équipement pendant la maintenance ou les urgences.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirInterrupteur d’isolateurProduit & gt; & gt;

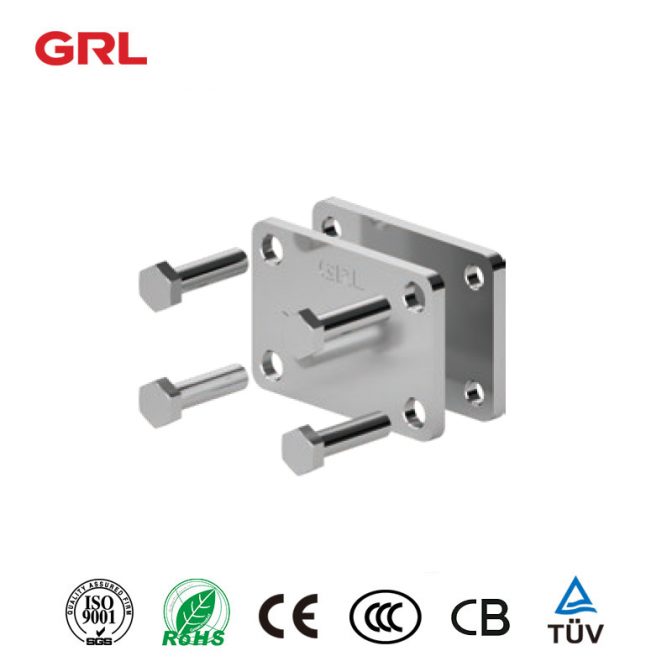

Busbar Clamp,Système de busbar 100 mm

Laminé, barres de bus en cuivre, pince de fixation

Les barres de bus laminées sont un excellent choix pour les applications à courant élevé en raison de leur capacité à distribuer l’électricité de manière uniforme. Grâce à leur stratification, plusieurs couches de métal sont étroitement liées les unes aux autres. Cela crée un produit robuste qui peut résister à une utilisation intensive.

Les barres de bus en cuivre sont un excellent choix pour les conducteurs électriques, car elles ont une conductivité élevée. Il en résulte une augmentation de la capacité de charge du courant et une impédance plus faible par rapport aux conducteurs solides.

Pince Flexibar FC

Laminés

Busbar en cuivre

Se compose de 2 vis en acier galvanisé et de 8,8 vis M8

FC Flexibar Clamp

Pinces à busbar en acier ribbed de la Colombie-Britannique

Pince de fixation

Laminés

Busbar en cuivre

Composé de 2 tôles d’acier galvanisées avec des lames et des vis, des vis de qualité 8.8 plus longues peuvent rendre la distance de clip jusqu’à 50 mm

BC Ribbed-steel Busbar Clamp

Pince à busbar à courant élevé HCBC

Pince de fixation

Laminés

Busbar en cuivre

Fabriqué en matériaux non magnétiques, utilisé pour la connexion de courant maximal entre les barres de bus flexibles GRL et les barres rigides en cuivre telles que les bornes de transformateur

HCBC High Current Busbar Clamp

Les clips de retenue sont utilisés pour connecter des composants électriques aux barres de bus en cuivre. Les barres de bus en cuivre feuilleté et les clips de retenue sont des composants essentiels dans de nombreux systèmes électriques. Cette pince en cuivre feuilleté Busbar est idéale pour connecter des barres de bus en cuivre rigides aux terminaux de transformateur. Ses vis de classe 8.8 M8 en font un choix durable et fiable pour les connexions à courant maximal.

Les pinces de rétention de barres de bus en cuivre feuilleté sont idéales pour les applications où des connexions à courant élevé sont effectuées entre des barres de bus en cuivre rigides telles que les barres flexibles GRL et les terminaux de transformateur.

Système de busbar 60mm,Busbar Clamp

Flexible, Fixation de clip de busbar

Le fixateur flexible Busbar est un produit unique. Il fournit une solution pour les ingénieurs électriciens qui souhaitent sécuriser les barres de bus dans une variété d’environnements. Fabriqué en matériau durable et flexible, ce produit peut être facilement dimensionné, ce qui le rend idéal pour une variété d’applications.

En outre, le dispositif de serrage busbar peut être utilisé à la fois dans les environnements intérieurs et extérieurs, ce qui en fait un produit polyvalent pour une variété de projets.

DN62337

Flexible

Fixation du clip de busbar

40 à 63 mm

1,115KG

DN62337 Flexible Busbar Clip Fixing

DN62338

Flexible

Clip de fixation de busbar

80-100mm

1,613KG

DN62338 Flexible Busbar Clip Fixing

DN62355

Flexible

Clip de fixation de busbar

24 mm Max

0,028KG

DN62355 Flexible Busbar Clip Fixing

DN62356

Flexible

Clip de fixation de busbar

32 mm Max

0,042KG

DN62356 Flexible Busbar Clip Fixing

DN62357

Flexible

Clip de fixation de busbar

40 à 63 mm

0,167KG

DN62357 Flexible Busbar Clip Fixing

DN62358

Flexible

Clip de fixation de busbar

80-100mm

0,283KG

DN62358 Flexible Busbar Clip Fixing

DN62359

Flexible

Clip de fixation de busbar

15,5-120 mm

2,3KG

DN62359 Flexible Busbar Clip Fixing

Les détaillants flexibles sont en acier inoxydable 304 et polyamide, ce qui les rend durables et résistants à l’usure. Bon effet d’admission thermique et installation facile.

De plus, le produit prend en charge jusqu’à 8 conducteurs parallèles, ce qui facilite son installation et permet d’assurer un espacement adéquat pour un refroidissement optimal. Il est adapté pour le système de busbar 60mm. Si vous avez des questions, veuillez nous contacter à Tim @ grlele.com.

Base de fusible,Système de busbar 60mm,Fuse Disconnect Switch

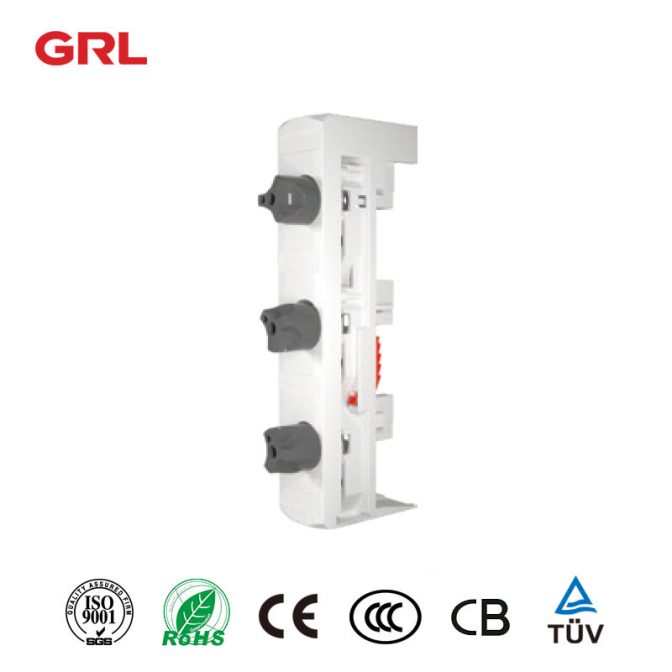

16A – 63A, Base de boîte à fusibles de barre de bus, Type D

16A-63A, D-Type Busbar Fuse Block base, est une option fiable et abordable pour ceux qui ont besoin d’un bloc de fusibles busbar. Il est utilisé pour protéger le circuit en cas de surcharge ou de court-circuit.

Cette boîte à fusibles est conçue pour faciliter l’installation et l’entretien. Ce produit est fabriqué à partir de matériaux de haute qualité et est durable. Il est également facile à installer et livré avec tout le matériel nécessaire.

DN56235

Boîte à fusibles Busbar

Type D

Base de fusibles

16A

400VAC / 250VDC

Taille des fusibles D01

DNTF5-D01 16A-63A Busbar Fuse Box Base D Type

DN56236

Base de fusibles Busbar

Type D

63A 400VAC / 250VDC

Taille des fusibles D02

DN56236 16A-63A Busbar Fuse Box Base D Type

DN56246

Base de fusibles Busbar

Type D

25A

500VAC / 500VDC

Taille des fusibles D II

DN56246 16A-63A Busbar Fuse Box Base D Type

DN56247

Base de fusibles Busbar

Type D

63A

500VAC / 500VDC

Taille des fusibles D III

DN56247 16A-63A Busbar Fuse Box Base D Type

Cette base de boîte à fusibles 16A-63A est un composant essentiel de tout système 60 busbar. La boîte est fabriquée à partir d’un boîtier en plastique durable et comprend un ensemble de vis et d’écrous pour une installation facile.

Le courant nominal est de 16A, 25A, 63A respectivement, peut résister à un courant impulsif de 6kV, et la capacité de rupture du fusible est de 50KA. Si vous avez des questions sur nos produits, n’hésitez pas à nous contacter à Tim @ grlele.com.
