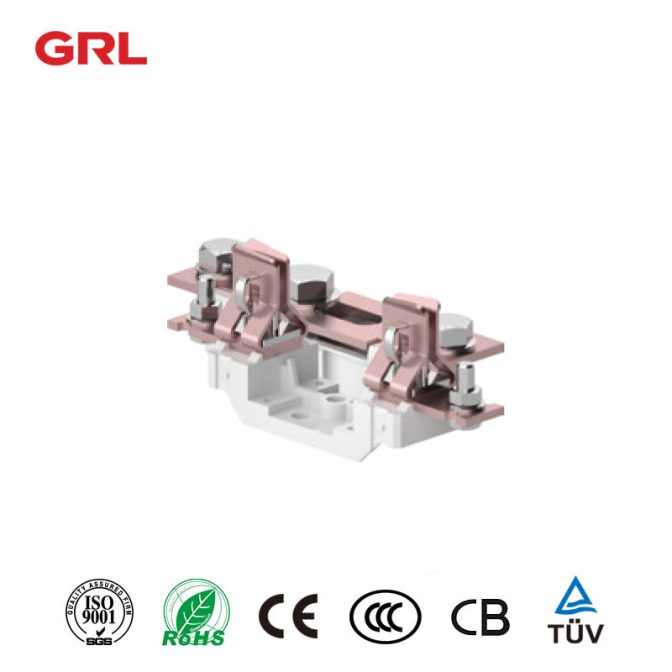

Base de boîte à fusibles AC de la série DNF 160A (500VAC, 250VDC) / 100A (690VAC)
DNF1 série AC Fuse Box Base 1P sans dispositif de protection tactile
Base de fusible série DNF1 1P avec dispositif de protection tactile
Base de fusible série DNF1 3P avec dispositif de protection tactile
Base de fusible série DNF2 1P
Porteur de fusible NH série 630A (500VAC, 440VDC) / 500A (690VAC)
NH Fuse Porteur NH 1 série Fuse Base 1P sans dispositif de protection tactile
Base de fusible série NH 1 1P avec dispositif de protection tactile
Base de fusible série NH 1 3P avec dispositif de protection tactile
Base de fusible série NH 1 pôle N avec capacité de rupture sans dispositif de protection tactile
Série NH 2 Base de fusible 1P

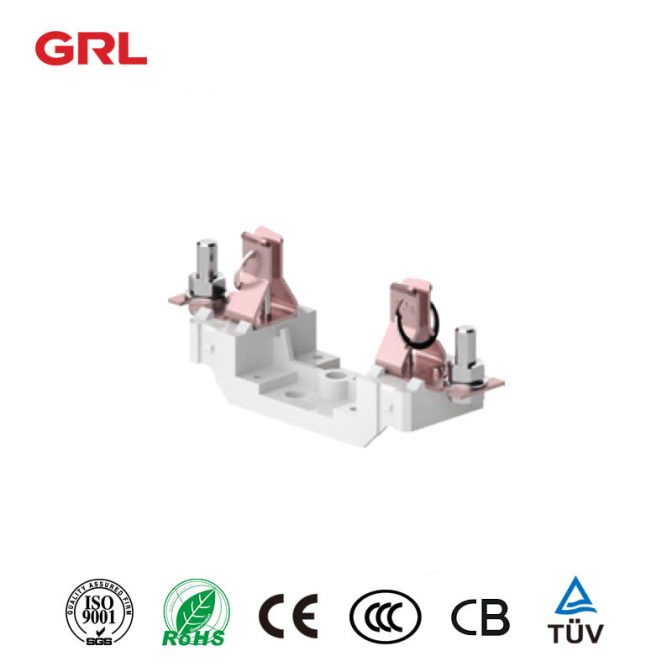

Base de fusible NH série DNF 250A (500VAC, 440VDC) / 200A (690VAC)
NH Fuse Base DNF 1 série 1P sans dispositif de protection tactile
Base de fusible DNF 1 série 1P avec dispositif de protection tactile
Fuse Base 3P série DNF 1 avec dispositif de protection tactile
DNF 1 série Fuse Base Produit sans fusible, avec capacité de rupture
DNF 2 Série 1P

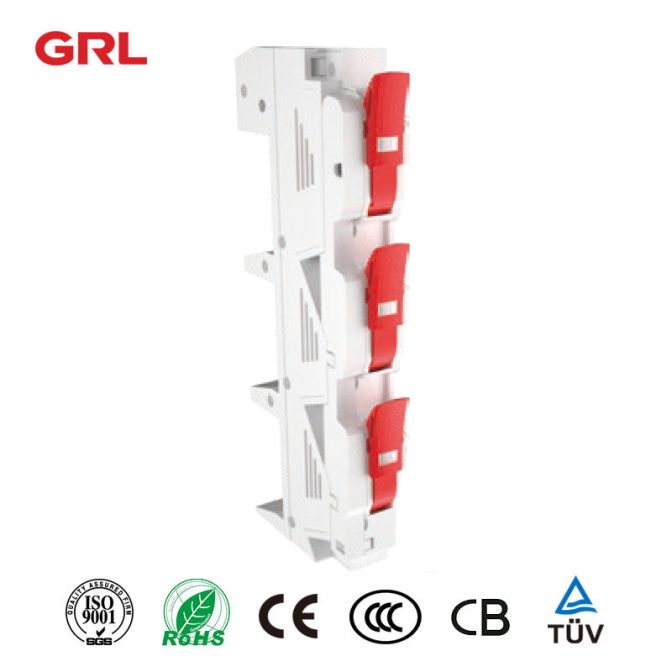

Disconnecteur de commutateur de fusible mini verticale 60mm système de busbar
Disconnecteur de commutateur de fusible mini vertical 1
Disconnecteur de commutateur de fusible mini vertical 2
Disconnecteur de commutateur de fusible mini vertical 3
Disconnecteur de commutateur de fusible mini vertical 4
Cliquez pour voir GRL DNH7 – 160 Produit>>
Série HS11FD Couteau Déconnexion Type de commutateur à prova d’erreur avec fonction de mise à la terre – isolateur
Interrupteur de déconnexion du couteau de la série HS11FD
Le commutateur de la série HS11FD était à l’origine un interrupteur de changement de type couteau, puis il a été redessiné et amélioré en un isolateur à l’épreuve des erreurs avec fonction de mise à la terre (ci-après appelé l’interrupteur), qui a ajouté un mécanisme de verrouillage mécanique, une sortie de signal d’ouverture et de fermeture, une fonction de mise à la terre et une fonction d’indication sous tension.
C’est ça.
Il a résolu efficacement les problèmes techniques liés à la difficulté de mise à la terre des commutateurs à basse tension, au danger caché de fermeture avec un fil de mise à la terre et aux accidents de sécurité.
Il a une structure simple et la mise à la terre pratique, il peut empêcher la survenance de l’accident de mise en marche avec le fil de terre et la survenance de l’accident de l’interrupteur de broche chargé.
L’état de conception de cet interrupteur est divisé en puissance sur l’état et l’état de la mise à la terre. Cet interrupteur répond aux exigences de la norme GB14048.3-2008.
Lire la suiteQu’est-ce qu’un couteau SwitchC’est ça.
La température de l’air ambiant n’est pas supérieure à + 40 ℃ et pas inférieure à -5 ℃.
L’altitude du site d’installation ne doit pas dépasser 2000m.
Humidité: lorsque la température maximale est de + 40 ℃, l’humidité relative de l’air ne dépasse pas 50%.
à une température plus basse, une humidité relative plus élevée peut être autorisée, comme 90% à 20 ℃. Des mesures correspondantes devraient être prises pour la condensation occasionnelle due aux changements de température.
Le niveau de pollution du milieu environnant est de niveau 3.
L’interrupteur doit être installé dans un endroit où il n’y a pas de secousses importantes, de vibrations de choc et d’invasion par la pluie et la neige.
Dans le même temps, le lieu d’installation doit être exempt de milieu explosif dangereux, et le milieu doit être exempt de gaz et de poussière suffisants pour corroder le métal et endommager l’isolation.
Courant de chauffage convenu (A)) |
200 |
400 |
600 |
Tension d’isolation nominale (V) |
1000 |
1000 | 1000 |
Tension de fonctionnement nominale (V) |
400 |
400 |
400 |
Durée de vie mécanique (temps) |
1600 |
(10)00 |
(10)00 |
Résistance nominale de courte durée au courant (kA) |
(10) |
20 |
2(5) |
Force opérationnelle (N)) |
D’une largeur ≤ 300 mm |
Unité de mesure(4)00 |
D’une largeur ≤ 400 mm |
En raison de l’ajout de la fonction d’indication de tension à cette série de commutateurs, il existe des exigences de séquence de phase pour l’alimentation électrique dans le circuit interne.
Veuillez indiquer que la ligne zéro (pôle N) se trouve sur le côté gauche ou droit lors de la commande, et indiquer également le niveau actuel, le mode de câblage et la quantité.
S’il vous plaît consulter notre service technique pour les commandes spéciales. Par exemple: HS11FD-200 / 481 N pole est sur le côté droit de 10 ensembles.
Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;
Cliquez pour voir le LRGInterrupteur de couteauProduit & gt; & gt;
Cliquez pour voirFusible du LRGProduit & gt; & gt;
Série HD (HS) Commutateur de lame ouverte et commutateur de changement de type couteau
Backend timeout, please retry it laterBackend timeout, please retry it later
Knife Blade Switch HD(HS) series
Open knife switch and knife type change-over switch Knife Blade Switch
Scope of application
Knife Blade Switch HD series and HS series open knife switches and knife shaped transfer switches (hereinafter referred to as switches) are applicable to complete sets of power distribution devices with AC 50Hz, rated voltage up to AC690V and rated current up to 3000A. They are used as infrequent manual connection and disconnection of AC circuits or as isolation switches.
The central handle type switch is mainly used in the power station, which does not cut off the circuit with current and is used as an isolating switch.Knife Blade Switch
The central lever operating mechanism switch is mainly used in the switchgear with front operation and rear maintenance, and the operating mechanism is installed in the front.Knife Blade Switch
The side and front lever operated mechanism switch is mainly used in the switch cabinet for side and front operation and front maintenance. The operating mechanism can be installed on both sides of the cabinet.Knife Blade Switch
The switch equipped with arc extinguishing chamber can cut off the current load, and other series of knife switches are only used as disconnectors.Knife Blade Switch
This product conforms to IEC60947-3 GB14048.3 standard.
Read on what is isolator switch?
Normal working and installation conditions
The ambient air temperature is not higher than +40 ℃ and not lower than -5 ℃.Knife Blade Switch
The altitude of the installation site shall not exceed 2000m.Knife Blade Switch
Humidity: when the maximum temperature is +40 ℃, the relative humidity of the air does not exceed 50%. At a lower temperature, a higher relative humidity can be allowed, such as 90% at 20 ℃. Corresponding measures should be taken for the occasional condensation due to temperature changes.Knife Blade Switch
The pollution level of the surrounding environment is level 3.Knife Blade Switch
The switch shall be installed in a place without significant shaking, shock vibration and rain and snow invasion. At the same time, the installation site shall be free of explosive dangerous media, and the media shall be free of gas and dust that are sufficient to corrode metal and damage insulation.Knife Blade Switch
Knife Blade Switch Main technical parameters
Agreed heating current (A) |
100 |
200 | 400 | 600 | 1000 | 1500 | 2000 |
3000 |
Rated working voltage (V) |
400 / 690 |
400 / 690 | 400 / 690 | 400 / 690 | 400 / 690 | 400 / 690 | 400 |
400 |
Rated working current (A) |
100 |
200 | 400 | 600 | 1000 | 1500 | 2000 |
3000 |
Rated insulation voltage (V) |
1000 |
1000 | 1000 | 1000 | 1000 | 1000 | 690 |
690 |
Mechanical life (Times) |
10000 |
8000 | 8000 | 5000 | 5000 | 5000 | 3000 |
3000 |
Electric life (Times) |
1000 |
1000 | 1000 | 500 | 500 | 500 | 300 |
300 |
1s short-time withstand current (kA) |
10 |
10 | 15 | 20 | 25 | 35 | 40 |
40 |
Operating force (N) |
≤ 300 |
≤300 | ≤400 | ≤400 | ≤450 | ≤450 | ≤450 |
≤450 |
Knife Blade Switch Outline and installation dimension (mm)
Processing mode of base plate: molding (resin board, glass board) |
||||||||||||||
Specification and model |
Overall dimension |
Installation dimension |
||||||||||||
|
A | B | E | F | H | h | J | K | O | P | M | Φ | C |
D |
HD11-100/38 |
140 | 190 | 50 | 160 | 200 | 100 | 110 | / | / | / | 8 | 7 | 50 |
140 |
HD11-100/48 |
190 | 190 | 50 | 160 | 200 | 100 | 110 | / | / | / | 8 | 7 | 50 |
140 |
HD11-200/38 |
200 | 200 | 70 | 160 | 210 | 110 | 110 | / | / | / | 8 | 7 | 70 |
140 |
HD11-200/48 |
270 | 210 | 70 | 160 | 220 | 115 | 110 | / | / | / | 8 | 7 | 140 |
140 |
HD11-400/38 |
210 | 260 | 80 | 210 | 260 | 126 | 146 | / | / | / | 12 | 7 | 80 |
190 |
HD11-400/48 |
300 | 270 | 80 | 210 | 270 | 130 | 146 | / | / | / | 12 | 7 | 160 |
190 |
HD11-600/38 |
270 | 332 | 100 | 272 | 300 | 133 | 239 | 40 | / | / | 16 | 9 | 100 |
140 |
HD11-1000/38 |
310 | 352 | 120 | 292 | 338 | 146 | 208 | 50 | 26 | 26 | 2-12 | 9 | 120 |
140 |
HD11-1500/38 |
340 | 384 | 130 | 324 | 370 | 160 | 228 | 70 | 35 | 35 | 4-12 | 9 | 130 |
140 |
Knife Blade Switch
Processing mode of base plate: Machining (rubber plate, epoxy plate) |
||||||||||||||
Specification and model |
Overall dimension |
Installation dimension |
||||||||||||
A |
B | E | F | H | h | J | K | O | P | M | Φ | C |
D |
|
HD11-100/38 |
140 | 190 | 50 | 160 | 200 | 100 | 110 | / | / | / | 8 | 7 | 50 |
140 |
HD11-100/48 |
192 | 190 | 50 | 160 | 200 | 100 | 110 | / | / | / | 8 | 7 | 50 |
140 |
HD11-200/38 |
200 | 200 | 70 | 160 | 210 | 110 | 110 | / | / | / | 8 | 7 | 70 |
140 |
HD11-200/48 |
270 | 210 | 70 | 160 | 220 | 115 | 110 | / | / | / | 8 | 7 | 140 |
140 |
HD11-400/38 |
210 |
260 | 80 | 210 | 260 | 126 | 146 | / | / | / | 12 | 7 | 80 |
190 |
HD11-400/48 |
300 |
270 | 80 | 210 | 270 | 130 | 146 | / | / | / | 12 | 7 | 160 |
190 |
HD11-600/38 |
270 |
332 | 100 | 272 | 300 | 133 | 239 | 40 | / | / | 16 | 9 | 100 |
140 |
HD11-600/48 |
340 |
332 | 90 | 272 | 300 | 133 | 239 | 440 | / | / | 16 | 9 | 180 |
140 |
HD11-1000/38 |
322 |
352 | 115 | 292 | 338 | 146 | 208 | 50 | 26 | 26 | 2-12 | 9 | 115 |
140 |
HD11-1000/48 |
440 | 352 | 115 | 292 | 338 | 146 | 208 | 50 | 26 | 26 | 2-12 | 9 | 230 |
140 |
HD11-1500/38 |
360 |
384 | 130 | 324 | 370 | 160 | 224 | 70 | 35 | 35 | 4-12 | 9 | 130 |
140 |
HD11-1500/48 |
490 |
384 | 130 | 324 | 370 | 160 | 224 | 70 | 35 | 35 | 4-12 | 9 | 260 |
140 |
HD11-2000/38 |
500 |
420 | 180 | 324 | 340 | 148 | 210 | 97 | 40 | 55 | 4-12 | 9 | 180 |
140 |
HD11-2000/48 |
680 |
420 | 180 | 324 | 340 | 148 | 210 | 97 | 40 | 55 | 4-12 | 9 | 360 |
140 |
HD11-3000/38 |
600 |
450 | 200 | 374 | 372 | 162 | 230 | 117 | 45 | 68 | 4-16 | 9 | 200 |
140 |
HD11-3000/48 |
790 |
450 | 200 | 374 | 372 | 162 | 230 | 117 | 45 | 68 | 4-16 | 9 | 400 |
140 |
Knife Blade Switch
Processing mode of base plate: Machining (rubber plate, epoxy plate) |
|||||||||||||||
Specification and model |
Overall dimension |
Installation dimension |
|||||||||||||
A |
B | E | F | H | h | I | J | K | O | P | M | Φ | C |
D |
|
HD11-200/39 |
190 |
215 | 70 | 190 | 210 | 110 | 26 | 60 | / | / | / | 8 | 7 | 70 |
160 |
HD11-200/49 |
260 |
225 | 70 | 190 | 220 | 115 | 26 | 60 | / | / | / | 8 | 7 | 140 |
160 |
HD11-400/39 |
210 |
262 | 80 | 215 | 260 | 126 | 29 | 70 | / | / | / | 12 | 7 | 80 |
190 |
HD11-400/49 |
300 |
272 | 80 | 215 | 270 | 130 | 29 | 70 | / | / | / | 12 | 7 | 160 | 190 |
HD11-600/39 |
260 |
332 | 100 | 260 | 300 | 133 | 37 | 140 | 40 | / | / | 16 | 9 | 100 | 220 |
HD11-600/49 |
360 |
332 | 100 | 260 | 300 | 133 | 37 | 140 | 40 | / | / | 16 | 9 | 200 |
220 |
HD11-1000/39 |
330 |
352 | 120 | 290 | 338 | 146 | 23 | 160 | 50 | 26 | 26 | 2-12 | 9 | 120 |
260 |
HD11-1000/49 |
450 |
352 | 120 | 290 | 338 | 146 | 23 | 160 | 50 | 26 | 26 | 2-12 | 9 | 240 |
260 |
HD11-1500/39 |
380 |
384 | 130 | 340 | 370 | 160 | 23 | 180 | 70 | 35 | 35 | 4-12 | 9 | 130 |
300 |
HD11-1500/49 |
510 |
384 | 130 | 340 | 370 | 160 | 23 | 180 | 70 | 35 | 35 | 4-12 | 9 | 260 |
300 |
HD11-2000/39 |
500 |
420 | 180 | 300 | 340 | 148 | 44 | 180 | 97 | 40 | 55 | 4-12 | 9 | 180 |
260 |
HD11-2000/49 |
689 |
420 | 180 | 300 | 340 | 148 | 44 | 180 | 97 | 40 | 55 | 4-12 | 9 | 360 |
260 |
HD11-3000/39 |
600 |
450 | 200 | 350 | 372 | 162 | 40 | 190 | 117 | 45 | 68 | 4-16 | 9 | 200 |
300 |
HD11-3000/49 |
790 |
450 | 200 | 350 | 372 | 162 | 40 | 190 | 117 | 45 | 68 | 4-16 | 9 | 400 |
300 |
Knife Blade Switch
Processing mode of base plate: Machining (rubber plate, epoxy plate) |
||||||||||||||||
Specification and model |
Overall dimension |
Installation dimension |
||||||||||||||
A |
B | E | F | H | h | J | K | I | N | O | P | M | Φ | C |
D |
|
HS11-200/38 |
190 |
320 | 70 | 220 | 220 | 85 | 170 | 20 | 26 | / | / | / | 8 | 7 | 70 |
220 |
HS11-200/48 |
265 |
360 | 70 | 220 | 240 | 82 | 170 | 20 | 26 | / | / | / | 8 | 7 | 140 |
220 |
HS11-400/38 |
220 |
425 | 80 | 312 | 290 | 105 | 243 | 30 | 29 | / | / | / | 12 | 7 | 80 |
280 |
HS11-400/48 |
290 |
440 | 80 | 312 | 300 | 100 | 243 | 30 | 29 | / | / | / | 12 | 7 | 160 |
280 |
HS11-600/38 |
270 |
455 | 100 | 250 | 300 | 90 | 319 | 40 | 37 | 30 | / | / | 16 | 9 | 100 |
220 |
HS11-600/48 |
340 |
455 | 90 | 250 | 300 | 90 | 319 | 40 | 37 | 30 | / | / | 16 | 9 | 180 |
200 |
HS11-1000/38 |
325 |
520 | 120 | 250 | 340 | 110 | 297 | 50 | 23 | 40 | 26 | 26 | 2-12 | 9 | 120 |
220 |
HS11-1000/48 |
450 |
520 | 120 | 250 | 340 | 110 | 297 | 50 | 23 | 40 | 26 | 26 | 2-12 | 9 | 240 |
220 |
HS11-1500/38 |
360 |
552 | 130 | 300 | 360 | 120 | 354 | 70 | 23 | 46 | 35 | 35 | 4-12 | 9 | 130 |
260 |
HS11-1500/48 |
490 |
552 | 130 | 300 | 360 | 120 | 354 | 70 | 23 | 46 | 35 | 35 | 4-12 | 9 | 260 |
260 |
Knife Blade Switch
Processing mode of base plate: Machining (rubber plate, epoxy plate) |
||||||||||||||||
Specification and model |
Overall dimension | Installation dimension | ||||||||||||||
A |
B | E | F | H | h | J | K | I | N | O | P | M | Φ | C |
D |
|
HS11-200/39 |
190 |
320 | 70 | 245 | 220 | 85 | 120 | 20 | 26 | / | / | / | 8 | 7 | 70 |
220 |
HS11-200/49 |
265 |
360 | 70 | 245 | 240 | 82 | 170 | 20 | 26 | / | / | / | 8 | 7 | 140 |
220 |
HS11-400/39 |
220 |
425 | 80 | 285 | 290 | 105 | 140 | 30 | 29 | / | / | / | 12 | 7 | 80 |
260 |
HS11-400/49 |
200 |
440 | 80 | 285 | 300 | 100 | 140 | 30 | 29 | / | / | / | 12 | 7 | 160 |
260 |
HS11-600/39 |
270 |
455 | 100 | 340 | 300 | 90 | 220 | 40 | 37 | 30 | / | / | 16 | 9 | 100 |
300 |
HS11-600/49 |
340 |
455 | 90 | 340 | 300 | 90 | 220 | 40 | 37 | 30 | / | / | 16 | 9 | 180 |
300 |
HS11-1000/39 |
330 |
520 | 120 | 390 | 340 | 110 | 250 | 50 | 23 | 40 | 26 | 26 | 2-12 | 9 | 120 |
350 |
HS11-1000/49 |
450 |
520 | 120 | 390 | 340 | 110 | 250 | 50 | 23 | 40 | 26 | 26 | 2-12 | 9 | 240 |
350 |
HS11-1500/39 |
380 |
552 | 130 | 440 | 360 | 120 | 285 | 70 | 23 | 46 | 35 | 35 | 4-12 | 9 | 130 | 410 |
HS11-1500/49 |
510 |
552 | 130 | 440 | 360 | 120 | 285 | 70 | 23 | 46 | 35 | 35 | 4-12 | 9 | 260 |
410 |
Knife Blade Switch
Specification and model |
Overall dimension |
Installation dimension |
|||||||||||||
A |
B | E | G | H | R | L | J | K | O | P | M | Φ | C |
D |
|
HD12-200/31 |
280 |
200 | 80 | 40 | 80 | 175 | 75 | 130 | / | / | / | 8 | 7 | 80 |
160 |
HD12-400/31 |
310 |
210 | 90 | 30 | 90 | 175 | 75 | 166 | / | / | / | 12 | 7 | 90 |
160 |
HD12-600/31 |
330 |
292 | 100 | 30 | 95 | 175 | 80 | 259 | 40 | / | / | 16 | 9 | 100 |
160 |
HD12-1000/31 |
400 |
322 | 120 | 30 | 110 | 230 | 80 | 238 | 50 | 26 | 26 | 2-12 | 9 | 120 |
160 |
HD12-1500/31 |
440 |
354 | 130 | 30 | 110 | 230 | 80 | 254 | 70 | 35 | 35 | 4-12 | 9 | 130 |
160 |
HD12-1500/30 |
440 |
354 | 130 | 30 | 110 | 230 | 80 | 254 | 70 | 35 | 35 | 4-12 | 9 | 130 |
160 |
Knife Blade Switch
Specification and model |
Overall dimension |
Installation dimension |
||||||||||||||
A |
B | E | H | R | L | N | J | I | K | O | P | M | Φ | C |
D |
|
HS12-200/31 |
280 |
280 | 80 | 80 | 175 | 75 | / | 210 | 26 | / | / | / | 8 | 7 | 80 |
240 |
HS12-400/31 |
310 |
300 | 90 | 90 | 175 | 65 | / | 256 | 29 | / | / | / | 12 | 7 | 90 |
240 |
HS12-600/31 |
330 |
392 | 100 | 95 | 175 | 68 | 30 | 359 | 37 | 40 | / | / | 16 | 9 | 100 |
240 |
HS12-1000/31 |
400 |
442 | 120 | 110 | 230 | 62 | 40 | 358 | 23 | 50 | 26 | 26 | 2-12 | 9 | 120 |
240 |
HS12-1500/31 |
440 |
484 | 130 | 110 | 230 | 73 | 46 | 384 | 23 | 70 | 35 | 35 | 4-12 | 9 | 130 |
280 |
HS12-1500/30 |
440 |
484 | 130 | 110 | 230 | 73 | 46 | 384 | 23 | 70 | 35 | 35 | 4-12 | 9 | 130 |
280 |
Knife Blade Switch
Processing mode of base plate: molding (resin board, glass board) |
|||||||||||||||||
Specification and model | Overall dimension | Installation dimension |
Handle opening size |
||||||||||||||
A |
B | E | H | G | R | J | K | L | O | P | M | Φ | C | D | S |
T |
|
HD13-200/31 |
210 |
180 | 80 | 160 | 245~
265 |
175 | 130 | / | 75 | / | / | 8 | 7 | 80 | 160 | 100 |
146 |
HD13-400/31 |
240 |
206 | 90 | 180 | 245~
265 |
170 | 166 | / | 75 | / | / | 12 | 7 | 90 | 160 | 100 |
146 |
HD13-600/31 |
260 |
292 | 100 | 185 | 245~
265 |
175 | 259 | 40 | 80 | / | / | 16 | 9 | 100 | 160 | 100 |
146 |
HD13-1000/31 |
313 |
322 | 120 | 230 | 245~
265 |
230 | 238 | 50 | 80 | 26 | 26 | 2-12 | 9 | 120 | 160 | 100 |
146 |
HD13-1500/31 |
350 |
354 | 130 | 235 | 245~
265 |
230 | 254 | 70 | 80 | 35 | 35 | 4-12 | 9 | 130 | 160 | 100 |
146 |
HD13-1500/30 |
338 |
354 | 130 | 235 | 245~
265 |
230 | 254 | 70 | 80 | 35 | 35 | 4-12 | 9 | 130 | 160 | 100 |
146 |
Knife Blade Switch
Processing mode of base plate: Machining (rubber plate, epoxy plate) |
|||||||||||||||||
Specification and model | Overall dimension | Installation dimension |
Handle opening size |
||||||||||||||
A |
B | E | H | G | R | J | K | L | O | P | M | Φ | C | D | S |
T |
|
HD13-200/31 |
210 |
192 | 80 | 160 | 245~
265 |
175 | 130 | / | 75 | / | / | 8 | 7 | 80 | 160 | 100 |
146 |
HD13-200/41 |
290 |
190 | 80 | 160 | 245~
265 |
175 | 130 | / | 75 | / | / | 8 | 7 | 160 | 160 | 100 |
146 |
HD13-400/31 |
242 |
206 | 90 | 180 | 245~
265 |
175 | 166 | / | 75 | / | / | 12 | 7 | 90 | 160 | 100 |
146 |
HD13-400/41 |
330 |
210 | 90 | 180 | 245~
265 |
175 | 166 | / | 75 | / | / | 12 | 7 | 180 | 160 | 100 |
146 |
HD13-600/31 |
270 |
292 | 100 | 185 | 245~
265 |
175 | 259 | 40 | 80 | / | / | 16 | 9 | 100 | 160 | 100 |
146 |
HD13-600/41 |
370 |
292 | 100 | 185 | 245~
265 |
175 | 259 | 40 | 80 | / | / | 16 | 9 | 200 | 160 | 100 |
146 |
HD13-1000/31 |
325 |
322 | 120 | 230 | 245~
265 |
230 | 238 | 50 | 80 | 26 | 26 | 2-12 | 9 | 120 | 160 | 100 |
146 |
HD13-1000/41 |
450 |
322 | 120 | 230 | 245~
265 |
230 | 238 | 50 | 80 | 26 | 26 | 2-12 | 9 | 240 | 160 | 100 |
146 |
HD13-1500/31 |
360 |
354 | 130 | 235 | 245~
265 |
230 | 254 | 70 | 80 | 35 | 35 | 4-12 | 9 | 130 | 160 | 100 |
146 |
HD13-1500/41 |
490 |
354 | 130 | 235 | 245~
265 |
230 | 254 | 70 | 80 | 35 | 35 | 4-12 | 9 | 260 | 160 | 100 |
146 |
HD13-1500/30 |
360 |
354 | 130 | 235 | 245~
265 |
230 | 254 | 70 | 80 | 35 | 35 | 4-12 | 9 | 130 | 160 | 100 |
146 |
HD13-1500/40 |
490 |
354 | 130 | 235 | 245~
265 |
230 | 254 | 70 | 80 | 35 | 35 | 4-12 | 9 | 260 | 160 | 100 |
146 |
HD13-2000/30 |
500 |
354 | 180 | 230 | 265~
285 |
280 | 240 | 97 | 80 | 40 | 55 | 4-12 | 9 | 180 | 160 | 130 |
170 |
HD13-2000/40 |
680 |
354 | 180 | 230 | 265~
285 |
280 | 240 | 97 | 80 | 40 | 55 | 4-12 | 9 | 360 | 160 | 130 |
170 |
HD13-2000/31 |
550 |
322 | 180 | 230 | 265~
285 |
280 | 238 | 2-50 | 80 | 26 | 26 | 4-12 | 9 | 180 | 160 | 130 |
170 |
HD13-2000/41 |
730 |
322 | 180 | 230 | 265~
285 |
280 | 238 | 2-50 | 80 | 26 | 26 | 4-12 | 9 | 360 | 160 | 130 |
170 |
HD13-3000/30 |
600 |
404 | 200 | 235 | 265~
285 |
280 | 251 | 117 | 80 | 45 | 68 | 4-16 | 9 | 200 | 160 | 130 |
170 |
HD13-3000/40 |
790 |
404 | 200 | 235 | 265~
285 |
280 | 251 | 117 | 80 | 45 | 68 | 4-16 | 9 | 400 | 160 | 130 |
170 |
HD13-3000/31 |
720 |
354 | 230 | 235 | 265~
285 |
280 | 254 | 2-70 | 80 | 35 | 35 | 4-12 | 9 | 230 | 160 | 130 | 170 |
HD13-3000/41 |
920 |
354 | 230 | 235 | 265~
285 |
280 | 254 | 2-70 | 80 | 35 | 35 | 4-12 | 9 | 460 | 160 | 130 | 170 |
Knife Blade Switch
Processing mode of base plate: molding (resin board, glass board) |
|||||||||||||||
Specification and model | Overall dimension |
Installation dimension |
|||||||||||||
A |
B | E | H | G | R | J | K | L | O | P | M | Φ | C |
D |
|
HD13BX-200/31 |
210 |
180 | 80 | 160 | 215~
235 |
330 | 130 | / | 130 | / | / | 8 | 7 | 80 |
160 |
HD13BX-400/31 |
240 |
206 | 90 | 180 | 215~
235 |
330 | 166 | / | 125 | / | / | 12 | 7 | 90 |
160 |
HD13BX-600/31 |
260 |
292 | 100 | 185 | 215~
235 |
330 | 259 | 40 | 133 | / | / | 16 | 9 | 100 |
160 |
HD13BX-1000/31 |
313 |
322 | 120 | 230 | 225~
245 |
330 | 238 | 50 | 137 | 26 | 26 | 2-12 | 9 | 120 |
160 |
HD13BX-1500/31 |
350 |
354 | 130 | 235 | 225~
245 |
330 | 254 | 70 | 133 | 35 | 35 | 4-12 | 9 | 130 |
160 |
HD13BX-1500/30 |
338 |
354 | 130 | 235 | 225~
245 |
330 | 254 | 70 | 133 | 35 | 35 | 4-12 | 9 | 130 | 160 |
Processing mode of base plate: Machining (rubber plate, epoxy plate) |
|||||||||||||||
Specification and model | Overall dimension |
Installation dimension |
|||||||||||||
A |
B | E | H | G | R | J | K | L | O | P | M | Φ | C |
D |
|
HD13BX-200/31 |
210 |
192 | 80 | 160 | 215~
235 |
330 | 130 | / | 130 | / | / | 8 | 7 | 80 |
160 |
HD13BX-200/41 |
290 |
190 | 80 | 160 | 215~
235 |
330 | 130 | / | 75 | / | / | 8 | 7 | 160 |
160 |
HD13BX-400/31 |
242 |
206 | 90 | 180 | 215~
235 |
330 | 166 | / | 125 | / | / | 12 | 7 | 90 |
160 |
HD13BX-400/41 |
330 |
210 | 90 | 180 | 215~
235 |
330 | 166 | / | 125 | / | / | 12 | 7 | 180 |
160 |
HD13BX-600/31 |
270 |
292 | 100 | 185 | 215~
235 |
330 | 259 | 40 | 133 | / | / | 16 | 9 | 100 |
160 |
HD13BX-600/41 |
370 |
292 | 100 | 185 | 215~
235 |
330 | 259 | 40 | 133 | / | / | 16 | 9 | 200 |
160 |
HD13BX-1000/31 |
325 |
322 | 120 | 230 | 225~
245 |
330 | 238 | 50 | 137 | 26 | 26 | 2-12 | 9 | 120 |
160 |
HD13BX-1000/41 |
450 |
322 | 120 | 230 | 225~
245 |
330 | 238 | 50 | 137 | 26 | 26 | 2-12 | 9 | 240 |
160 |
HD13BX-1500/31 |
360 |
354 | 130 | 235 | 225~
245 |
330 | 254 | 70 | 133 | 35 | 35 | 4-12 | 9 | 130 |
160 |
HD13BX-1500/41 |
490 |
354 | 130 | 235 | 225~
245 |
330 | 254 | 70 | 133 | 35 | 35 | 4-12 | 9 | 260 |
160 |
HD13BX-1500/30 |
360 |
354 | 130 | 235 | 225~
245 |
330 | 254 | 70 | 133 | 35 | 35 | 4-12 | 9 | 130 |
160 |
HD13BX-1500/40 |
490 |
354 | 130 | 235 | 225~
245 |
330 | 254 | 70 | 133 | 35 | 35 | 4-12 | 9 | 260 |
160 |
HD13BX-2000/30 |
500 |
354 | 180 | 230 | 245~
265 |
330 | 240 | 97 | 137 | 40 | 55 | 4-12 | 9 | 180 |
160 |
HD13BX-2000/40 |
680 |
354 | 180 | 230 | 245~
265 |
330 | 240 | 97 | 137 | 40 | 55 | 4-12 | 9 | 360 |
160 |
HD13BX-2000/31 |
550 |
322 | 180 | 230 | 245~
265 |
330 | 238 | 2-50 | 137 | 26 | 26 | 4-12 | 9 | 180 | 160 |
HD13BX-2000/41 |
730 |
322 | 180 | 230 | 245~
265 |
330 | 238 | 2-50 | 137 | 26 | 26 | 4-12 | 9 | 360 | 160 |
HD13BX-3000/30 |
600 |
404 | 200 | 235 | 245~
265 |
330 | 251 | 117 | 133 | 45 | 68 | 4-16 | 9 | 200 | 160 |
HD13BX-3000/40 |
790 |
404 | 200 | 235 | 245~
265 |
330 | 251 | 117 | 133 | 45 | 68 | 4-16 | 9 | 400 |
160 |
HD13BX-3000/31 |
720 |
354 | 230 | 235 | 245~
265 |
330 | 254 | 2-70 | 133 | 35 | 35 | 4-12 | 9 | 230 | 160 |
HD13BX-3000/41 |
920 |
354 | 230 | 235 | 245~
265 |
330 | 254 | 2-70 | 133 | 35 | 35 | 4-12 | 9 | 460 | 160 |
Click to view grl group company information>>
Click to view grl Knife switch product>>
Click to view grl fuse product>>
Déconnecteur de fusible à bande DNH18
Backend timeout, please retry it later
Strip Fuse Disconnector DNH18 series
GRL is the ideal fuse switch disconnector manufacturer for you. We have a proud history of crafting top-quality products, and we provide outstanding customer service.
Fuse Disconnector General Model List
Serial number |
Order No | Electric current |
Adaptation |
1 |
DNH18-160/3L | 160A | Fixed installation (punching), three-phase synchronous operation, with fuse |
2 |
DNH18-160/311L | 160A | Hook up installation, with auxiliary contact, three-phase synchronous operation, with fuse |
3 |
DNH18-250/3L | 250A | Fixed installation (punching), three-phase synchronous operation, with fuse |
4 |
DNH18-250/3S | 250A | Fixed installation (punching), three-phase independent operation, with fuse |
5 |
DNH18-250/3LD | 250A | Fixed installation (punching), three-phase synchronous operation, with isolating knife |
6 |
DNH18-250/311L | 250A | Hook up installation, with auxiliary contact, three-phase synchronous operation, with fuse |
7 |
DNH18-400/3L | 400A | Fixed installation (punching), three-phase synchronous operation, with fuse |
8 | DNH18-400/3S | 400A | Fixed installation (punching), three-phase independent operation, with fuse |
9 |
DNH18-400/3LD | 400A | A fixed installation (punching), three-phase synchronous operation, with isolating knife |
10 |
DNH18-400/311L | 400A | Hook up installation, with auxiliary contact, three-phase synchronous operation, with fuse |
11 |
DNH18-630/3L | 630A | Fixed installation (punching), three-phase synchronous operation, with fuse |
12 |
DNH18-630/3S | 630A | Fixed installation (punching), three-phase independent operation, with fuse |
13 |
DNH18-630/3LD | 630A | Fixed installation (punching), three-phase synchronous operation, with isolating knife |
14 |
DNH18-630/311L | 630A | Hook up installation, with auxiliary contact, three-phase synchronous operation, with fuse |
Remarks |
1. For other specific order models, please see the explanation of the model of the bar fuse disconnector | ||
2. If you need other accessories, such as wiring terminals, please check the accessories list of strip fuse disconnector |
Fuse Disconnector Technical Parameter
DNN18-160 |
DNN18-250 | DNN18-400 |
DNN18-630 |
|||||||||||||
Electrical parameters |
With fuse | Rated working voltage | Ue | V | AC
400 |
AC
500 |
AC
690 |
AC
400 |
AC
500 |
AC
690 |
AC
400 |
AC
500 |
AC
690 |
AC
400 |
AC
500 |
AC 690 |
|
Rated working current | Ie | A | 160 | 125 | 100 | 250 | 250 | 200 | 400 | 400 | 315 | 630 | 630 |
630 |
|
Agreed heating current |
Ith | A | 160 | 125 | 100 | 250 | 250 | 200 | 400 | 400 | 315 | 630 | 630 |
630 |
||
Service level |
AC-23B | AC-23B | AC-22B | AC-23B | AC-22B | AC-21B | AC-23B | AC-22B | AC-21B | AC-23B | AC-22B |
AC-21B |
||||
Rated limiting short-circuit current |
Iq | kA | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
50 |
||||
|
Rated insulation voltage | Ui | V | 1000 | 1000 | 1000 |
1000 |
|||||||||
Rated impulse withstand voltage |
Uimp | kV | 8 | 12 | 12 |
12 |
||||||||||
|
Rated frequency | Hz | 50/60 | 50/60 | 50/60 |
50/60 |
||||||||||
Electric life times |
time | 200 | 200 | 200 |
200 |
|||||||||||
With isolating knife |
Rated working voltage | Ue | V | AC500 | AC500 | AC500 |
|
|||||||||
Rated working current |
Ie | A | 250 | 400 | 630 | |||||||||||
Agreed heating current |
Ith | A | 250 | 400 | 630 |
|
||||||||||
Service level |
AC-23B | AC-23B | AC-23B | |||||||||||||
|
Rated limiting short-circuit current | Iq | kA | 12 | 12 | 12 |
|
|||||||||
Rated insulation voltage |
Ui | V | 100 | 1000 |
1000 |
|||||||||||
|
Rated impulse withstand voltage | Uimp | kV | 12 | 12 |
12 |
||||||||||
Rated frequency |
Hz | 5060 | 5060 |
5060 |
||||||||||||
|
Electric life times | time | 200 | 200 |
200 |
|||||||||||
Fuse |
Size (RT16/NT/NH)
GB/T13539.2 IEC 62269-2 |
00 | 1 | 2 |
3 |
|||||||||||
|
Working current | In | A | 160 | 125 | 100 | 250 | 250 | 200 | 400 | 400 | 315 | 630 | 630 |
500 |
|
power waste |
P | W | 12 | 12 | 12 | 18 | 23 | 32 | 28 | 34 | 45 | 40 | 48 |
60 |
||
Mechanism |
Mechanical life | time | 1400 | 1400 | 800 | 800 | 1400 |
800 |
||||||||
Busbar spacing |
mm | 185 | 185 | 185 |
185 |
|||||||||||
Protection grade of mechanism |
Front
|
on | IP20 | IP20 | IP20 |
IP20 |
||||||||||
off |
IP30 | IP30 | IP30 |
IP30 |
||||||||||||
Other
|
Electronic fuse monitor (EFM) | Can be added | Can be added | Can be added |
Can be added |
|||||||||||
Switch opening and closing signal feedback (microswitch) |
Can be added | Can be added | Can be added | Can be added | ||||||||||||
Working conditions
|
Ambient air temperature | ℃ |
-5 ~ +55 |
|||||||||||||
Rated working system |
Uninterrupted working system | |||||||||||||||
Operation mode |
Handle operation |
|||||||||||||||
Installation method |
Vertical installation |
|||||||||||||||
Altitude |
m |
≤ 2000 |
||||||||||||||
class of pollution |
3 |
|||||||||||||||
Overvoltage level |
Overvoltage level | Ⅲ
|
Ⅳ |
Click to view grl DNH7-160 product>>
Fuse Disconnector Outline and Installation Dimension (mm)
Click to view grl group company information>>
Click to view grl Fuse Switch Disconnector product>>
Click to view grl fuse product>>
Interrupteur de transfert automatique DNQ8 Dual Power (niveau PC isolé)
Commutateur de transfert automatique DNQ8
Les interrupteurs de transfert automatique d’isolement (ATS) sont utilisés pour séparer physiquement deux sources d’énergie, telles qu’un générateur et le réseau électrique. Les ATS au niveau du PC sont généralement utilisés dans les applications de centre de données et de serveur où les centres de données ont souvent plusieurs sources d’alimentation, y compris le réseau électrique, les générateurs et les UPS.
Commutateur de transfert automatique vue d’ensemble du produit
La section de commande du commutateur DNQ8 est composée d’un boîtier métallique, tandis que le commutateur lui-même est fait de résine polyester non saturée en fibre de verre. Cela donne au commutateur de superbes performances diélectriques, ainsi que des caractéristiques de protection et de sécurité fiables.
DNQ8 est également esthétique, avec une structure solide et un facteur de forme compact. C’est le choix idéal pour une variété d’applications.
Application du commutateur de transfert automatique
Le commutateur de transfert automatique de la série DNQ8 est un dispositif important pour alimenter divers systèmes et équipements. Il est principalement utilisé pour la distribution de courant alternatif à 50Hz, avec une tension nominale de 400V et une tension nominale DC de 220V. Il a également un courant évalué de 16 à 3200A.
De plus, le commutateur de transfert automatique de la série DNQ8 peut être utilisé pour le système de commutation d’une alimentation principale et d’une alimentation de secours, ou pour une alimentation de secours mutuelle dans un réseau de moteurs. En outre, il peut être utilisé pour l’isolement peu fréquent des circuits de rupture et des lignes. En somme, le commutateur de transfert automatique de la série DNQ8 est polyvalent et indispensable
Exemple de sélection de modèle
Le commutateur de transfert automatique, avec le courant de chauffage convenu de 125 ampères, la tension nominale AC de 400 volts, le courant nominal de 50 ampères, 4 pôles (3 pôles + pôle neutre interruptible), convient pour la commutation automatique et la récupération automatique du système d’alimentation électrique du moteur municipal d’alimentation et d’huile.
Répondre à la norme
Symboles de l’interrupteur de transfert automatique de la série DNQ8 les normes suivantes:
Norme internationale
- IEC60947-1 appareillage de commutation et de commande basse tension partie I Généralités
- IEC60947-3 appareillage de commutation et de commande basse tension, interrupteurs, isolateurs, déconnecteurs et combinaisons de fusibles
- IEC60947-6 appareillage de commutation et de commande à basse tension interrupteur multifonction interrupteur automatique de transfert
C’est ça.
Norme nationale
- GB / T14048.1 Règles générales applicables aux appareils de commutation et de commande basse tension
- GB14048.3 appareillage de commutation et de commande basse tension, interrupteurs basse tension, isolateurs, déconnecteurs et combinaisons de fusibles
- G814048.11 appareils de commutation et de commande à basse tension appareils électriques multifonctions appareils de commutation de transfert
Principaux paramètres techniques
Courant de chauffage convenuIth |
16 |
20 | 32 | 40 | 50. | 63 | 80 | 100 | 125 | 160 | 250 | 400 | 630 à 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 |
3200 |
|
Tension d’isolation nominale Ui |
500 V |
690V |
800V |
||||||||||||||||||
Résistance de l’impulsion nominale à la tension Uimp |
6kV |
8kV |
12 kV |
||||||||||||||||||
Courant de travail nominal Ie |
16 |
20 | 32 | 40 | 50. | 63 | 80 | 100 | 125 | 160 | 250 | 400 | 630 à 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 |
3200 |
|
Durée nominale courte durée de résistance au courant ICW(0,5 s) |
5kA |
8kA | 12,5kA |
32kA |
|||||||||||||||||
Catégorie d’utilisation |
AC33B |
AC33iB |
|||||||||||||||||||
Tension de service nominale UE |
AC400V |
||||||||||||||||||||
Tension du moteur de commande |
AC220V |
||||||||||||||||||||
Temps de conversion* |
0,7S |
1.8S |
|||||||||||||||||||
Durée de vie mécanique |
8000 |
6000 | 3 000 |
2000 |
|||||||||||||||||
Durée de vie de l’électricité |
3 000 |
2500 | 1500 |
1000 |
|||||||||||||||||
Poids 4 POle.Kilogrammes |
3.4 à la fin de l’année |
6.0 | 7.5 à 7.5 | 15,5% | 17. | 32 | 36 | 37. | 40 | 60 | 62 |
68 |
C’est ça.
Performances et caractéristiques
Le commutateur de transfert automatique DNQ8 est un contact composite double puissance à deux rangées qui utilise des mécanismes de traction horizontale, un pré-stockage micromoteur et une technologie de contrôle micro-électronique pour obtenir un arc électrique nul. Il dispose d’un enclenchement mécanique et électrique fiable, sans actionneur d’élément, et d’un interrupteur indépendant d’isolement de la charge.
Le DNQ8 utilise la technologie de passage zéro pour répondre aux besoins de la liaison incendie. Il dispose d’une indication évidente de la position du commutateur, d’un cadenas et d’autres fonctions pour isoler en toute sécurité et de manière fiable la puissance et la charge.
Il y a quatre fonctions de fonctionnement: fonctionnement manuel d’urgence, fonctionnement de télécommande électrique, opération de déconnexion d’urgence en automatique.
Environnement opérationnel
- L’altitude maximale ne doit pas dépasser 2000 mètres.
- La température ne doit pas dépasser 40 ℃, et ne doit pas être inférieure à -5 ℃. L’humidité relative ne doit pas dépasser 95%.
- Pas d’environnement explosif.
- Aucun environnement d’invasion de pluie ou de neige.
Note:
La température de l’air ambiant en dehors de la gamme recommandée de + 40 ℃ à -5 ℃ à -45 ℃ peut avoir un impact sur les performances de ce produit. Veuillez consulter le fabricant si vous vous attendez à ce que ce produit soit utilisé dans ces conditions.
Paramètres actuels
L’interrupteur a trois poteaux et quatre produits de qualité (trois poteaux + poteau neutre hors tension).
Il y a 27 niveaux actuels, dont 16a, 20a, 25A, 32a, 40a, 50a, 63A, 80A, 100A, 125A, 160A, 200A, 225A, 250A, 315A, 350A, 400A, 450A, 500A, 630A, 800A, 1000A, 1250A, 1600A, 2000a, 2500A, 3200A, 3200A, etc.
Introduction à la sélection du modèle
Type I (type de base)
Entièrement automatique, alimentation du secteur-alimentation du secteur, indicateur de signal de fermeture de l’interrupteur externe
Type II (production d’électricité et protection contre l’incendie)
Entièrement automatique, l’alimentation du secteur, la production d’énergie du secteur, peut être commuté de force en commun, en veille, double split (lutte contre l’incendie), avec la sortie du signal du générateur.
Type III (type de protection contre la rupture de phase)
Entièrement automatique, l’alimentation du secteur, la production d’énergie sur le secteur, peut basculer de force entre le commun, le standby et le double split (lutte contre l’incendie). Lorsque l’extrémité commune détecte un manque de phase, elle peut démarrer la sortie du signal du générateur ou généralement passer à l’alimentation de secours.
Type IV (type de protection contre la sous-tension)
Entièrement automatique, alimentation secteur, production d’énergie secteur, qui peut être commuté de force entre commun, standby et double split. Fonction de lutte contre l’incendie DC24V, avec sortie de signal du générateur. En cas de sous-tension ou de perte de phase de la ligne de phase terminale commune, la sortie du signal du générateur peut être démarrée ou l’alimentation électrique commune peut être commutée en alimentation de secours.
Introduction de Split External intelligent Controller
Backend timeout, please retry it laterLes systèmes d’alimentation à double alimentation prennent également en charge l’équilibrage dynamique de la charge dans la conception des centres de données, empêchant toute source d’alimentation unique d’être surchargée et améliorant les performances et la stabilité globales du serveur.The switching delay of common and standby is adjustable.
Manually select the common and standby power supply and disconnect the two power supplies.En outre, un système d’alimentation double protège le matériel du serveur en passant de manière transparente à la source d’alimentation de secours lorsqu’un problème survient avec l’alimentation principale, empêchant ainsi les dommages potentiels au matériel en raison de pannes d’alimentation.The action status indicator is displayed.Ces systèmes sont conçus en tenant compte de la rentabilité et de la compatibilité, ce qui permet une restauration rapide de l’alimentation en cas de pannes imprévues, protégeant ainsi la continuité de l’activité et évitant les pertes inutiles.
En bref, le rôle d’un système d’alimentation double dans les centres de données est de fournir une alimentation redondante, de faciliter la commutation automatique et l’équilibrage de la charge, de protéger le matériel serveur et d’améliorer la fiabilité et la stabilité du système, assurant ainsi des opérations commerciales continues et la sécurité des données.
Wiring diagramAvantages de l’utilisation d’un commutateur de transfert automatique (ATSE)

Fonctionnement automatisé
& #160;:
ATSE
Automatic transfer switch Outline and installation dimension (mm)Protection de l’équipement
: en gérant les transitions de puissance en douceur, ATSE † prévient les fluctuations de tension qui peuvent endommager les équipements, en prolongeant leur durée de vie et en réduisant les coûts de maintenance.
Sécurité
Dans des domaines tels que les soins de santé, la communication et la production industrielle, les interruptions de courant peuvent entraîner de graves risques pour la sécurité. ATSE garantit une commutation rapide, en maintenant le fonctionnement en toute sécurité des systèmes essentiels et en protégeant à la fois les personnes et les actifs.

Pourquoi choisir l’équipement de transfert automatique de GRL (ATSE)
(en dollars des États-Unis)
Des solutions? |
Chez GRL, nous offrons des solutions ATSE hautes performances sur mesure pour répondre aux demandes de diverses industries.Nos produits ATSE sont conçus pour une commutation d’alimentation transparente, assurant la fiabilité et la sécurité dans les applications critiques. Avec l’ATSE de GRL, vous gagnez:A
Une fiabilité inégalée |
BSolutions personnalisées: nous comprenons que différentes industries ont des besoins uniques en énergie. GRL fournit des solutions ATSE personnalisables pour répondre à vos besoins spécifiques. | RentabilitéEn choisissant l’ATSE de GRL, vous investissez non seulement dans la continuité de l’alimentation, mais aussi dans la réduction des temps d’arrêt et la protection de votre équipement, ce qui se traduit par des économies de coûts à long terme. | ATSE est une partie indispensable de tout système d’alimentation, assurant une alimentation continue dans un large éventail d’environnements. De la santé et des centres de données à la fabrication industrielle et aux infrastructures publiques, ATSE joue un rôle crucial dans le maintien de la stabilité et de la sécurité opérationnelles.CGRL s’engage à fournir des solutions ATSE de haut niveau, combinant fiabilité, technologie avancée et personnalisation pour répondre aux demandes uniques de nos clients. Choisissez les solutions ATSE de GRL pour une expérience d’alimentation fiable, sûre et ininterrompue. | G | J | K | L | N | P | R | S | T | U | W | X | Y |
Y1 |
||
125A/3 |
376 |
283.5 | 135 | 134 | 261 | 208 | 166 | 262.5 | 78/108 | 7 | 87 | 36 | 20 | 25 | 3.5 | 134 | 155 | 9 | 56 |
141 |
125A/4 |
406 |
316 | 135 | 134 | 261 | 208 | 166 | 295 | 78/108 | 7 | 87 | 36 | 20 | 25 | 3.5 | 134 | 155 | 9 | 56 |
141 |
160A/3 |
376 |
283.5 | 135 | 134 | 261 | 208 | 166 | 262.5 | 78/108 | 7 | 87 | 36 | 20 | 25 | 3.5 | 134 | 155 | 9 | 56 |
141 |
160A/4 |
406 |
316 | 135 | 134 | 261 | 208 | 166 | 295 | 78/108 | 7 | 87 | 36 | 20 | 25 | 3.5 | 134 | 155 | 9 | 56 |
141 |
200A/3 |
416 |
323.5 | 170 | 134 | 261 | 208 | 166 | 302.5 | 78/108 | 7 | 87 | 50 | 25 | 30 | 3.5 | 134 | 164 | 11 | 60 |
145 |
200A/4 | 466 | 373.5 | 170 | 134 | 261 | 208 | 166 | 353 | 78/108 | 7 | 87 | 50 | 25 | 30 | 3.5 | 134 | 164 | 11 | 60 | 145 |
250A/3 |
416 |
323.5 | 170 | 134 | 261 | 208 | 166 | 302.5 | 78/108 | 7 | 87 | 50 | 25 | 30 | 3.5 | 134 | 164 | 11 | 60 |
145 |
250A/4 |
466 |
373.5 | 170 | 134 | 261 | 208 | 166 | 353 | 78/108 | 7 | 87 | 50 | 25 | 30 | 3.5 | 134 | 164 | 11 | 60 |
145 |
400A/3 |
455 |
378.5 | 240 | 208 | 333 | 270 | 166 | 358.5 | 176 | 11 | 103.5 | 65 | 30 | 40 | 5 | 208 | 197 | 12 | 83 |
193 |
400A/4 |
515 |
438.5 | 240 | 208 | 333 | 270 | 166 | 418.5 | 176 | 11 | 103.5 | 65 | 30 | 40 | 5 | 208 | 197 | 12 | 83 |
193 |
630A/3 |
455 |
378.5 | 260 | 208 | 333 | 270 | 160 | 358.5 | 176 | 11 | 103.5 | 65 | 40 | 50 | 6 | 208 | 197 | 12 | 83 |
194 |
630A/4 |
515 |
438.5 | 260 | 208 | 333 | 270 | 160 | 418.5 | 176 | 11 | 103.5 | 65 | 40 | 50 | 6 | 208 | 197 | 12 | 84 |
194 |
800A/3 |
871.5 |
524 | 340 | 250 | 387 | 319.5 | 448 | 499 | 212 | 11 | 88 | 120 | 60 | 69 | 8 | 250 | 198.5 | 12.5 | 84 |
252 |
800A/4 |
975.5 |
637.5 | 340 | 250 | 387 | 319.5 | 448 | 612.5 | 212 | 13 | 88 | 120 | 60 | 69 | 8 | 250 | 207 | 12.5 | 107 |
252 |
1000A/3 |
871.5 |
524 | 340 | 250 | 387 | 319.5 | 448 | 499 | 212 | 13 | 88 | 120 | 60 | 69 | 8 | 250 | 198.5 | 12.5 | 107 |
252 |
1000A/4 |
975.5 |
637.5 | 340 | 250 | 387 | 319.5 | 448 | 612.5 | 212 | 13 | 88 | 120 | 60 | 69 | 8 | 250 | 207 | 12.5 | 107 |
252 |
1250A/3 |
871.5 |
524 | 369 | 250 | 387 | 319.5 | 448 | 499 | 212 | 13 | 88 | 120 | 80 | 69 | 8 | 250 | 198.5 | 13 | 107 |
252 |
1250A/4 |
975.5 |
637.5 | 369 | 250 | 387 | 319.5 | 448 | 612.5 | 212 | 13 | 88 | 120 | 80 | 69 | 8 | 250 | 207 | 13 | 107 |
252 |
1600A/3 |
871.5 |
524 | 376 | 250 | 387 | 319.5 | 448 | 499 | 212 | 13 | 88 | 120 | 80 | 69 | 10 | 250 | 198.5 | 13 | 109 |
253.5 |
1600A/4 |
975.5 |
637.5 | 376 | 250 | 387 | 319.5 | 448 | 612.5 | 212 | 13 | 88 | 120 | 80 | 69 | 10 | 250 | 207 | 13 | 109 |
253.5 |
Specifications |
A |
A1 | B | C | G | J | O | R | S | T | V | Y1 | Y2 |
Y3 |
2000A/3 |
785 |
535 | 423 | 560 | 360 | 408 | 490 | 80 | 81 | 10 | 30 | 113 | 121 |
113 |
2000A/4 |
1080 |
650 | 423 | 560 | 540 | 523 | 605 | 80 | 81 | 10 | 30 | 113 | 121 |
113 |
2500A/3 |
785 |
535 | 433 | 560 | 360 | 408 | 490 | 80 | 81 | 15 | 30 | 118 | 116 |
118 |
2500A/4 |
1080 |
650 | 433 | 560 | 540 | 523 | 605 | 80 | 81 | 15 | 30 | 118 | 116 |
118 |
3150A/3 |
785 |
535 | 443 | 560 | 360 | 408 | 490 | 80 | 81 | 20 | 30 | 113 | 111 |
123 |
3150A/4 |
1080 |
650 | 443 | 560 | 540 | 523 | 605 | 80 | 81 | 20 | 30 | 113 | 111 |
123 |
Automatic transfer switch Wiring diagram
Automatic transfer switch Patch terminal diagram
What is an Automatic Transfer Switch Equipment(ATSE)?
Understanding ATSE
Automatic Transfer Switch Equipment(ATSE) is a crucial component in power systems designed to ensure the continuous and reliable supply of electricity.
Automatic Transfer Switch Equipment(ATSE) seamlessly switches the power source from the primary supply to a backup supply in the event of a power failure or abnormal voltage conditions.
With a switching speed measured in milliseconds, Automatic Transfer Switch Equipment(ATSE) is essential for environments that cannot tolerate power interruptions, such as hospitals, data centers, communication stations, and industrial production lines.

How Automatic Transfer Switch Equipment(ATSE) Works
ATSE constantly monitors the status of the primary power source, checking parameters like voltage and frequency.
When it detects an issue, such as a power outage, undervoltage, or overvoltage, it swiftly executes a pre-set switching strategy, transferring the load to a backup power source. This backup source could be a generator, an Uninterruptible Power Supply (UPS), or another independent power source.
Once the primary power is restored and stabilized, ATSE can switch back to the main power source according to predefined delay settings.
Applications of Automatic Transfer Switch Equipment(ATSE)
A dual power supply system is designed with an automatic transfer switch that rapidly switches to a backup power source when the primary supply fails or experiences a blackout. This transfer occurs within milliseconds to a few seconds, ensuring that equipment and systems remain operational during power interruptions.
The primary goal of a dual power supply system is to enhance the reliability and stability of power for critical equipment and systems.
It is ideal for environments that demand high power stability and continuity, such as data centers, communication stations, medical devices, and financial transaction systems.
Healthcare Facilities: In hospitals, power outages can have life-threatening consequences. ATSE ensures immediate switching to backup power in critical areas like operating rooms and intensive care units, providing uninterrupted power supply to essential medical equipment.

Data Centers: Data centers require 24/7 power to keep servers, storage devices, and network infrastructure running. ATSE quickly switches to backup generators or UPS systems in the event of a primary power failure, preventing data loss and service interruptions.
Communication Stations: Communication infrastructure relies on constant power to maintain network operations. ATSE ensures a seamless transition to backup power during grid failures, ensuring the stability of communication services.
Industrial Manufacturing: Continuous production processes are crucial in manufacturing. ATSE prevents costly downtime and production losses by providing continuous power to equipment, ensuring smooth industrial operations.
Public Infrastructure: In public places like airports, subway stations, and shopping malls, ATSE ensures that lighting, security systems, and other critical equipment remain operational during power outages, maintaining public safety.
What role does a dual power supply system play in data centers?
The main goal of using a dual power supply system in data centers is to boost system reliability and stability. With two separate power paths, the system can automatically switch to a backup power source if the primary one fails or requires maintenance.
This setup ensures that critical equipment and servers in the data center continue to operate, minimizing the risk of business disruptions and data loss due to power issues.
Dual power supply systems also support dynamic load balancing in data center designs, preventing any single power source from being overloaded and enhancing overall server performance and stability.

Moreover, a dual power supply system safeguards server hardware by seamlessly switching to the backup power source when an issue arises with the main supply, preventing potential damage to hardware from power failures.
These systems are designed with cost-efficiency and compatibility in mind, allowing for quick power restoration during unexpected outages, thereby protecting business continuity and avoiding unnecessary losses.
Highly compatible dual power supply systems can integrate smoothly with existing power infrastructures, reducing the need for extensive modifications or upgrades while improving overall system stability and reliability.
In short, the role of a dual power supply system in data centers is to provide redundant power, facilitate automatic switching and load balancing, protect server hardware, and enhance system reliability and stability, ensuring continuous business operations and data security.
Benefits of Using Automatic Transfer Switch Equipment(ATSE)
Enhanced Power Reliability: ATSE provides immediate switching to backup power when the primary source fails, ensuring uninterrupted power supply. This is vital for critical environments that cannot afford downtime.
Automated Operation: ATSE performs fully automated power switching without the need for human intervention, reducing complexity and labor costs. Automation also minimizes the risk of human error, improving overall system reliability.
Equipment Protection: By managing power transitions smoothly, ATSE prevents voltage fluctuations that can damage equipment, extending its lifespan and reducing maintenance costs.
Safety: In fields like healthcare, communication, and industrial production, power interruptions can lead to severe safety hazards. ATSE ensures rapid switching, maintaining the safe operation of essential systems and protecting both people and assets.
Economic Benefits: By minimizing power outage-induced production and service interruptions, ATSE helps businesses reduce financial losses and enhance operational efficiency.
Why Choose GRL’s Automatic Transfer Switch Equipment(ATSE) DNQ8 Solutions?
At GRL, we offer high-performance ATSE solutions tailored to meet the demands of various industries.
Our ATSE products are designed for seamless power switching, ensuring reliability and safety in critical applications. With GRL’s ATSE, you gain:
- Unmatched Reliability: Our ATSE systems are engineered for rapid response, ensuring your operations remain uninterrupted even during power failures.
- Advanced Technology: GRL’s ATSEsolutions incorporate cutting-edge technology for real-time monitoring and swift switching, providing peace of mind and operational security.
- Custom Solutions: We understand that different industries have unique power needs. GRL provides customizable ATSE solutions to fit your specific requirements.
- Cost-Efficiency: By choosing GRL’s ATSE, you not only invest in power continuity but also in reducing downtime and protecting your equipment, translating into long-term cost savings.
ATSE is an indispensable part of any power system, ensuring continuous power supply in a wide range of environments. From healthcare and data centers to industrial manufacturing and public infrastructure, ATSE plays a crucial role in maintaining operational stability and safety.
GRL is committed to delivering top-tier ATSE solutions, combining reliability, advanced technology, and customization to meet the unique demands of our clients. Choose GRL’s ATSE solutions for a reliable, safe, and uninterrupted power experience.
Of course, we also have a manual transfer switch

Déconnecteur de fusible Groupe HGLR Série, Déconnecteur de fusible 63 – 630A
Groupe de fusibles disconnecteurs série HGLR
Le groupe de fusibles à interrupteur d’isolement de la série HGLR (ci-après dénommé interrupteur) est un interrupteur multipoteau à commande manuelle. La coque est faite de résine polyester non saturée renforcée de fibre de verre, qui a des performances diélectriques élevées, une capacité de protection et une sécurité fiable.
Le mécanisme de fonctionnement est un mécanisme d’accélération avec stockage d’énergie à ressort et libération instantanée. La connexion instantanée et la déconnexion de la structure de contact multipoint de rupture est indépendante de la vitesse de la poignée de fonctionnement, ce qui améliore considérablement diverses propriétés électriques et mécaniques.
Le groupe de fusibles de déconnecteur peut assurer la connexion et la déconnexion sûres et fiables du circuit. Il dispose d’une protection fiable contre les surcourants ou les courts-circuits. L’état déconnecté est clairement visible.
Caractéristiques de la structure du disconnecteur
Le Disconnector Fuse Group est la solution idéale pour les connexions et déconnexions à courant élevé. Sa conception modulaire le rend facile à assembler selon vos besoins, tandis que la conception structurelle intégrale assure la stabilité. Le mécanisme de stockage d’énergie à ressort permet des connexions et des déconnexions rapides et faciles, même à grande vitesse.
- Le groupe de fusibles disconnecteurs HGLR-63 ~ 400 adopte une structure de conception modulaire, qui peut être Assemblée librement selon les exigences du client.
- Le HGLR-630 adopte une conception structurelle intégrale pour assurer la stabilité des performances du produit en raison de son courant élevé.
Le mécanisme de fonctionnement adopte un mécanisme de stockage de l’énergie à ressort. Lorsque le produit est connecté et déconnecté, le ressort peut être libéré instantanément pour réaliser une connexion et une déconnexion rapides (13,8 M / s), ce qui est indépendant de la vitesse de la poignée de fonctionnement et améliore considérablement la capacité d’extinction de l’arc.
Le Disconnector Fuse Group est un moyen sûr et facile de déconnecter votre circuit électrique. Fabriqué en résine polyester non saturée renforcée de fibre de verre de haute qualité, cet interrupteur dispose d’un bouclier visuel pour faciliter le démontage et le remplacement de la liaison de fusible. Le Disconnector Fuse Group dispose également de contacts autonettoyants pour une connexion fiable, ainsi que de fonctions de protection contre la surtension et les courts-circuits.
Répondre à la norme
Norme internationale
- IEC60947-1 appareillage de commutation et de commande basse tension Partie 1: Généralités
- IEC60947-3 appareillage de commutation et de commande basse tension, interrupteurs, isolateurs, déconnecteurs et combinaisons de fusibles
Norme nationale
- GB / T 14048.1 Règles générales pour les appareils de commutation et de commande basse tension
- GB / T 14048.3 appareils de commutation et de commande à basse tension, interrupteurs, isolateurs, déconnecteurs et combinaisons de fusibles
- GB / T 4208-1993 degrés de protection des enceintes fermées
- GB 13539.1 exigences de base pour les fusibles basse tension
- GB 13539.2 exigences supplémentaires pour les fusibles utilisés par le personnel à temps plein des fusibles basse tension
Conditions normales de travail et d’installation
Environnement opérationnel
La température maximale de l’air ambiant ne doit pas dépasser + 40 ℃, avec un minimum de -5 ℃. La température moyenne à l’intérieur du bâtiment ne doit pas dépasser + 35 ℃ dans un délai de 24 heures. Le site d’installation ne doit pas être situé à plus de 2000m au-dessus du niveau de la mer.
Lorsque la température maximale est supérieure à 40 ℃, l’humidité relative de l’air ne doit pas dépasser 50%. Cependant, à des températures plus basses, une humidité relative plus élevée est autorisée; par exemple, 90% à 20 ℃. Si la condensation due aux changements de température devait se produire, des mesures spéciales devraient être mises en place.
Le niveau de pollution de l’environnement environnant est de niveau 3.
Installation
L’interrupteur doit être installé dans un endroit où il n’y a pas de secousses importantes, de vibrations de choc et d’invasion par la pluie et la neige. Dans le même temps, le lieu d’installation doit être exempt de milieu explosif dangereux, et le milieu doit être exempt de gaz et de poussière suffisants pour corroder le métal et endommager l’isolation.
Lire la suiteQu’est-ce que l’isolateur SwitchC’est ça.
Déconnecteur du commutateur de fusibleTableau de comparaison des courants de fusible et de sélection des fusibles.
Interrupteur isolant Groupe de fusibles différents fusibles de cadre
Courant nominal du groupe de fusibles de déconnecteur (A)) |
Courant nominal de la liaison de fusible (A)) |
Taille des fusibles |
63 |
2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 |
00C |
160 |
2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 |
00 |
250 |
16, 20, 25, 40, 50, 63, 80, 100, 125, 160, 200, 250 |
1 |
400 |
50, 63, 80, 100, 125, 160, 200, 250, 315, 400 |
2 |
630 à 630 |
200, 250, 315, 400, 500, 630 |
3 |
Propriétés électriques et mécaniques du groupe de fusibles HGLR-63 ~ 630
Paramètres électriques | Courant de chauffage convenuI(1)A)) |
63 |
160 | 250 | 400 |
630 à 630 |
||
(en dollars des États-Unis) | Taille des fusibles |
00C |
00 | 1 | 2 |
3 |
||
(en dollars des États-Unis) | Tension d’isolation nominale Ui |
800 |
800 | 800 | 800 |
800 |
||
(en dollars des États-Unis) | Résistance diélectrique (V) |
2000 |
2000 | 2000 | 2000 |
2000 |
||
(en dollars des États-Unis) | Résistance de l’impulsion nominale à la tension Uimp kV |
8 |
8 | 8 | 8 |
8 |
||
(en dollars des États-Unis) | Courant de travail nominalI(en milliers de dollars des États-Unis)A)) |
415V |
AC-23B | 63 | 160 | 250 | 400 |
630 à 630 |
(en dollars des États-Unis) | (en dollars des États-Unis) |
690V |
AC-21B | 40 | 100 | 200 | 315 |
400 |
(en dollars des États-Unis) | Limite du courant de court-circuit(QI) (KA) |
20 |
20 | 20 | 20 |
20 |
||
Capacité de fabrication et de rupture (bras) | Capacité nominale de fabrication |
630 |
1600 | 2500 | 4000 |
630 à 6300 |
||
(en dollars des États-Unis) | Capacité de rupture nominale |
504 à 504 |
1280 | 2000 | 3200 |
5040 à 5040 |
||
Activités opérationnelles(en dollars des États-Unis)
Exécution du budget |
Durée de vie mécanique |
1700 |
1400 | 1400 | 800 |
800 |
||
(en dollars des États-Unis) | Durée de vie électrique |
300 |
200 | 200 | 200 |
200 |
||
WHuit | 3PFruits et légumes |
1 |
1,8 | 3.2. (en) | Tableau 4.8 |
16 |
||
(en dollars des États-Unis) | 4 PFruits et légumes |
1., 3 |
2.3. | 4,5 | 6.1. |
19. |
Schéma du disconnecteur et dimension d’installation de l’interrupteur à fusible (mm)
Spécifications |
A |
B | C | D | E | F | G | H | K | N |
M |
HGLR-63 / 3 |
134. |
118. | 31. | 70 | 118. | 134. | 102 | 32 | 97 | 9.5 et 9.5 | (5) |
HGLR-63 / 4 |
166 |
118. | 31. | 70 | 118. | 134. | 102 | 32 | 97 | 9.5 et 9.5 |
(5) |
Déconnecteur du commutateur de fusible
Spécifications |
A |
B | C | D | E | H | M | K | N | P | U | L |
X X |
HGLR-160 / 3 |
165 |
162. | 192 | 118. | 127 | 108 | 67 | 90 | 141 | 36 | 115 | (5) |
8,8% |
HGLR-160 /(4) |
200 |
162. | 192 | 118. | 127 | 144 | 67 | 90 | 141 | 36 | 115 | (5) |
8,8% |
HGLR-250 / 3 |
236 |
195 | 200 | 160 | 146 | 180 | 93 | 137 | 165 | 60 | 145 | (6) |
(11) |
HGLR-250 /(4) |
296 |
195 | 200 | 160 | 146 | 240 | 93 | 137 | 165 | 60 | 145 | (6) |
(11) |
HGLR-400 / 3 |
281 |
205 | 200 | 170 | 149 | 198 | 124 | 137 | 175 | 66 | 145 | (6) |
(11) |
HGLR-400 / 4 |
347 |
205 | 200 | 170 | 149 | 264 | 124 | 137 | 175 | 66 | 145 | (6) |
(11) |
Déconnecteur du commutateur de fusible
Spécifications |
A |
B | C | D | E | H | M | K | N | P | U | L |
X X |
HGLR-160 / 3 |
165 |
162. | 150 à 300 | 118. | 127 | 108 | 67 | 90 | 141 | 36 | 126 | (5) | 8,8% |
HGLR-160 /(4) |
200 |
162. | 150 à 300 | 118. | 127 | 144 | 67 | 90 | 141 | 36 | 126 | (5) |
8,8% |
HGLR-250 / 3 |
236 |
195 | 150 à 300 | 160 | 146 | 180 | 93 | 137 | 165 | 60 | 126 | (6) |
(11) |
HGLR-250 /(4) |
296 |
195 | 150 à 300 | 160 | 146 | 240 | 93 | 137 | 165 | 60 | 126 | (6) |
(11) |
HGLR-400 / 3 |
281 |
205 | 150 à 300 | 170 | 149 | 198 | 124 | 137 | 175 | 66 | 126 | (6) |
(11) |
HGLR-400 / 4 |
347 |
205 | 150 à 300 | 170 | 149 | 264 | 124 | 137 | 175 | 66 | 126 | (6) |
(11) |
Quels scénarios d’application nécessitent des commutateurs d’isolement industriel?
C’est ça.
Le rôle clé des interrupteurs d’isolement industriels
Dans un environnement industriel, la sécurité et l’efficacité sont très importantes. Cela est particulièrement vrai pour les appareils électroménagers et les machines de grande puissance. Pour assurer un bon fonctionnement et protéger le personnel, les interrupteurs d’isolement de qualité industrielle deviennent des composants indispensables.
(1)Machines et équipements lourds
Dans les domaines industriels tels que la fabrication, les machines lourdes telles que les presses, les tours et les fraiseuses sont des équipements courants dans les usines. Ces machines fonctionnent souvent à des tensions et des courants élevés, ce qui peut être dangereux pendant la maintenance ou les réparations. De qualité industrielleInterrupteurs d’isolementPeut isoler l’alimentation en toute sécurité avant d’effectuer des travaux de maintenance ou d’autres travaux. Travaillez en toute sécurité.
2.Fours industriels
Fours industriels et fours pour procédés tels que le durcissement, le recuit et le traitement thermique. Ils supportent souvent des températures extrêmement élevées et nécessitent un contrôle précis. Les interrupteurs isolants permettent de déconnecter l’alimentation en toute sécurité.
3.Moteurs et entraînements
Les moteurs électriques alimentent différents types d’équipements mécaniques dans des environnements industriels. Ce sont des composants essentiels des lignes de production et d’autres processus. Lors de l’exécution de la maintenance, les interrupteurs d’isolement assurent une déconnexion sûre de l’alimentation électrique, évitant ainsi tout accident.
4.équipement de soudage à haute puissance
Les équipements de soudage dans les environnements industriels fonctionnent souvent à des courants et des tensions élevés. Interrupteurs isolants pour couper l’alimentation en cas de maintenance ou de situations d’urgence. Cela ajoute une couche de sécurité supplémentaire pour ceux qui travaillent avec des machines de soudage.
5.Moteurs et systèmes triphasés
Les moteurs triphasés sont courants dans les opérations industrielles à grande échelle. Ils conduisent tout, des convoyeurs aux compresseurs. Les interrupteurs d’isolement conçus pour un usage industriel permettent une déconnexion sûre de l’énergie
6.Transformateur haute tension
Les transformateurs sont des équipements essentiels dans les installations industrielles pour la régulation des niveaux de tension. En raison des tensions élevées impliquées, les interrupteurs d’isolement permettent de débrancher l’alimentation en toute sécurité lors de la maintenance, de l’inspection ou de la réparation.
En général, les interrupteurs d’isolement de qualité industrielle sont très importants dans les environnements où fonctionnent des appareils électroménagers et des équipements mécaniques de grande puissance. Ils fournissent un filet de sécurité essentiel en isolant la puissance pendant la maintenance ou les urgences.Interrupteur d’isolement de charge
Disjoncteur électrique DNH8 (HGL) / Série C Fonctionnement latéral – Disjoncteur de charge
Déconnecteur électrique DNH8 (HGL) / série C
Opération latérale-disconnecteur de charge
Lire la suiteQu’est-ce que l’isolateur SwitchC’est ça.
Spécifications |
Dimension globale |
Dimension d’installation |
|||||||||||||||
En |
A |
B | C | D | E | J1 | J2 | N | P | R | S | U | Tarif de préférence applicable | Y | J | K |
L |
125A / 3 |
273 |
135. | 147 | 156 | 83 | 29 | 195 | 28 | 36 | 20 | 25 | 115 | 9 | 55 | 120 | 95 |
(7) |
125A /(4) |
303 |
135. | 147 | 156 | 83 | 29 | 225 | 22. | 36 | 20 | 25 | 115 | 9 | 55 | 150 | 95 | (7) |
160A / 3 |
273 |
135. | 147 | 156 | 83 | 29 | 195 | 28 | 36 | 20 | 25 | 115 | 9 | 55 | 120 | 95 |
(7) |
160A /(4) |
303 |
135. | 147 | 156 | 83 | 29 | 225 | 22. | 36 | 20 | 25 | 115 | 9 | 55 | 150 | 95 |
(7) |
200A / 3 |
345 |
170 | 167 | 166 | 95 | 30. | 235 | 33. | 50. | 25 | 30. | 140 | (11) | 64 | 160 | 116 |
9 |
200A /(4) |
395 |
170 | 167 | 166 | 95 | 30. | 285 | 33. | 50. | 25 | 30. | 140 | (11) | 64 | 210 | 116 |
9 |
250A / 3 |
345 |
170 | 167 | 166 | 95 | 30. | 235 | 33. | 50. | 25 | 30. | 140 | (11) | 64 | 160 | 116 |
9 |
250A /(4) |
395 |
170 | 167 | 166 | 95 | 30. | 285 | 33. | 50. | 25 | 30. | 140 | (11) | 64 | 210 | 116 |
9 |
315A / 3 |
436 à 436 |
240 | 213 | 197 | 129 | 45. | 298 | 42. | 50. | 32 | 40 | 206 | (11) | 84 | 270 | 179 |
9.5 et 9.5 |
315A /(4) |
496 à 496 |
240 | 213 | 197 | 129 | 45. | 358 | 38 | 50. | 32 | 40 | 206 | (11) | 84 | 210 | 179 |
9.5 et 9.5 |
400A / 3 |
436 à 436 |
240 | 213 | 197 | 129 | 45. | 298 | 42. | 65 | 32 | 40 | 206 | (11) | 84 | 270 | 179 |
9.5 et 9.5 |
400A /(4) |
496 à 496 |
240 | 213 | 197 | 129 | 45. | 358 | 38 | 65 | 32 | 40 | 206 | (11) | 84 | 210 | 179 |
9.5 et 9.5 |
500A / 3 |
436 à 436 |
260 | 213 | 197 | 129 | 45. | 298 | 42. | 60 | 40 | 50. | 220 | 13 | 84 | 210 | 179 |
9.5 et 9.5 |
500A /(4) |
496 à 496 |
260 | 213 | 197 | 129 | 45. | 358 | 38 | 60 | 40 | 50. | 220 | 13 | 84 | 270 | 179 |
9.5 et 9.5 |
630A / 3 |
436 à 436 |
260 | 213 | 197 | 129 | 45. | 298 | 42. | 60 | 40 | 50. | 220 | 13 | 84 | 210 | 179 |
9.5 et 9.5 |
630A /(4) |
496 à 496 |
260 | 213 | 197 | 129 | 45. | 358 | 38 | 60 | 40 | 50. | 220 | 13 | 84 | 270 | 179 |
9.5 et 9.5 |
Déconnecteur électrique DNH8 (HGL) -1000 ~ 1600A / C schéma de fonctionnement latéral et dimension d’installation
Mise en marche ou arrêt de l’isolateur
Spécifications |
Dimension globale |
Dimension d’installation |
|||||||||||||
En |
A |
B | C | D | J1 | N | P | R | S | V | W | X | Y | J |
K |
1000A / 3 |
582 à 582 |
308 | (voir tableau 2). | 150 | 450 | 53,5 | 120 | 60 | 55 | 35. | 20 | 16,5% | 109 | 353 | 220 |
1MilleA /(4) |
697 à 697 |
310 | (voir tableau 2). | 150 | 565 | 50, 5 et 5 | 120 | 60 | 55 | 35. | 20 | 16,5% | 110 | 471 |
220 |
1250A / 3 |
582 à 582 |
336 | (voir tableau 2). | 150 | 450 | 53,5 | 120 | 80 | 68 | 40 | 35. | 16 | 109 | 353 |
220 |
1250A /(4) |
697 à 697 |
338 | (voir tableau 2). | 150 | 565 | 50, 5 et 5 | 120 | 80 | 68 | 40 | 35. | 16 | 110 | 471 |
220 |
1600A / 3 |
582 à 582 |
336 | (voir tableau 2). | 150 | 450 | 53,5 | 120 | 80 | 68 | 40 | 35. | 16 | 110 | 353 |
220 |
1600A /(4) |
697 à 697 |
338 | (voir tableau 2). | 150 | 565 | 50, 5 et 5 | 120 | 80 | 68 | 40 | 35. | 16 | 111 | 471 |
220 |
Déconnecteur électrique DNH8 (HGL) -2000 ~ 3150A / C contour de fonctionnement latéral et dimension d’installation
Spécifications |
Dimension globale |
Dimension d’installation |
||||||||||||||
En |
A |
B | C | D | J1 | N | P | R | S | V | W | X | Y | Y1 | J |
K |
2000A / 3 |
582 à 582 |
445 | 330 | 239 | 450 | 53,5 | 120 | 80 | 90 | 40 | 40 | 20 | 102 | 207.5 à 207.5 | 353 |
220 |
2000A /(4) |
697 à 697 |
447 | 330 | 239 | 565 | 50, 5 et 5 | 120 | 80 | 90 | 40 | 40 | 20 | 103 | 208.5 à 208.5 | 471 | 220 |
2500A / 3 |
582 à 582 |
445 | 330 | 239 | 450 | 53,5 | 120 | 80 | 90 | 40 | 40 | 20 | 102 | 207.5 à 207.5 | 353 |
220 |
2500A /(4) |
697 à 697 |
447 | 330 | 239 | 565 | 50, 5 et 5 | 120 | 80 | 90 | 40 | 40 | 20 | 103 | 208.5 à 208.5 | 471 |
220 |
3150 à 3150A / 3 |
582 à 582 |
492 | 330 | 239 | 450 | 53,5 | 120 | 120 | 101 | 50. | 50. | 21 | 75,5 | 235,5 | 353 |
220 |
3150 à 3150A /(4) |
697 à 697 |
494 | 330 | 239 | 565 | 50, 5 et 5 | 120 | 120 | 101 | 50. | 50. | 21 | 76.5 76.5 | 236.5 à 236.5 | 471 |
220 |
Interrupteur d’isolement ou disjoncteur, lequel doit être installé en premier?
Les interrupteurs d’isolement et les disjoncteurs sont deux éléments clés dans ce domaine. Ils jouent des rôles uniques mais complémentaires dans la gestion des circuits. La question qui se pose souvent est la suivante: dans la configuration, lequel doit être installé en premier?
Comprendre l’interrupteur d’isolement et les disjoncteurs
Avant de discuter de la séquence, il est nécessaire de comprendre les fonctions d’isolement des interrupteurs et des disjoncteurs.
Interrupteur d’isolement
Un interrupteur d’isolement est un dispositif électrique qui déconnecte principalement une partie d’un circuit électrique de l’alimentation principale. Il est souvent utilisé pour l’entretien, la réparation ou pour isoler l’équipement défectueux du système électrique. Contrairement aux disjoncteurs,Interrupteurs d’isolementImpossible d’interrompre le flux de courant en cas de défaut. Son objectif principal est de fournir un espace de protection pour des travaux d’entretien sûrs.
Disjoncteurs
ADisjoncteurEst un dispositif de protection qui interrompt automatiquement le flux d’électricité lorsqu’un événement de surcharge ou de court-circuit se produit. Il protège les systèmes électriques des dommages causés par un courant excessif. Un disjoncteur est capable de fermer et d’ouvrir un circuit simultanément dans des conditions normales et de défaut.
Séquence: l’interrupteur d’isolement d’abord, puis le disjoncteur
Dans une configuration de système électrique typique, il est recommandé d’installer d’abord le commutateur d’isolement, suivi du disjoncteur. Voici pourquoi:
La sécurité d’abord:Placer le commutateur d’isolement avant le disjoncteur pour s’assurer que le circuit peut être déconnecté en toute sécurité pendant les travaux de maintenance ou de réparation. Cela fournit une couche de protection supplémentaire pour ceux qui travaillent sur le système.
Confirmation visuelle:Le commutateur d’isolement fournit un espace visible dans le circuit lorsqu’il est ouvert, ce qui permet aux techniciens de confirmer visuellement que le circuit a été isolé avant d’effectuer tout travail.
Protégez les contacts du disjoncteur:En isolant d’abord le circuit, vous pouvez protéger les contacts du disjoncteur contre le courant excessif ou les courts-circuits potentiels qui peuvent se produire pendant les activités de maintenance.
Réduisez le risque de flash d’arc:Arc flash peut être très dangereux. L’utilisation d’un interrupteur d’isolement pendant la maintenance ou la déconnexion peut minimiser la possibilité de flash d’arc.
Respecter les normes de sécurité:Le fait de suivre cette séquence est conforme aux normes de sécurité de l’industrie et aux meilleures pratiques pour les installations électriques.
Exceptions et circonstances particulières
Bien que la règle générale soit d’installer d’abord le commutateur d’isolement, puis le disjoncteur, il peut y avoir des situations spécifiques ou des systèmes spécialisés qui nécessitent une séquence d’installation différente. Dans ce cas, il est crucial de consulter un ingénieur électricien qualifié ou de suivre les instructions du fabricant.
En général, l’ordre des interrupteurs d’isolement avant les disjoncteurs est un principe de base dans les installations électriques. Il privilégie la sécurité et les procédures de maintenance appropriées, contribuant ainsi à un fonctionnement stable et fiable à long terme des systèmes électriques.
N’oubliez pas que le fait de suivre les normes établies de l’industrie et de demander des conseils professionnels au besoin peut vous assurer que votre système électrique fonctionne efficacement et en toute sécurité.
Disconnecteur de charge transparent DNH8 (HGL) / série TM
Déconnecteur DNH8 (HGL) / TM Series
DNH8 (HGL) -160A ~ 630A / TM est applicable à AC 50Hz, tension nominale 400V et courant nominal 630A. Il est utilisé pour connecter et isoler rarement les disjoncteurs et les lignes.
Mode d’opération
- Fonctionnement direct : la poignée est placée sur le commutateur
- Fonctionnement à l’extérieur de l’armoire ; La poignée est installée à l’extérieur de l’armoire de distribution d’énergie
L’utilisation principale du couvercle supérieur transparent et du petit couvercle est de permettre une observation directe de la structure interne et de l’état de contact. L’arbre d’extension est utilisé pour permettre le fonctionnement lorsque l’unité est en dehors de l’armoire.
Commutateur d’isolation On ou Off
Spécifications |
Dimension générale |
||||
dans |
B |
U | R | Y |
ø |
400A |
241 |
207 | 31.5 | 37 |
11 |
630A |
260 |
220 | 40 | 37.5 |
13 |
Cliquez pour voir Groupe GRL Information de société>>
Cliquez pour voir GRL Lien de fusion Produit>>
Cliquez pour voir Switch d’isolation Produit>>
