Interrupteur d’isolation DNH8 (HGL) / Série H Fonctionnement derrière l’armoire – Disconnecteur de charge

Interrupteur d’isolement DNH8 (HGL) / série H

Fonctionnement derrière le Cabinet-Load Disconnector

Isolating Switch -1

Champ d’application

Les interrupteurs d’isolement d’une capacité de courant de 160 à 1600 ampères conviennent pour une utilisation dans des circuits pour la réalisation et la rupture de connexions, ainsi que pour l’isolation électrique. Les interrupteurs ayant un courant nominal de 1000 ampères ou plus ne doivent être utilisés que pour l’isolation électrique. Des interrupteurs à trois pôles et à quatre pôles (3 + 1) sont disponibles.

Les interrupteurs de 1600 ampères ou moins sont disponibles avec une fenêtre d’observation, à travers laquelle l’état des contacts (ouverts ou fermés) peut être directement observé.

Des contacts auxiliaires peuvent être installés si nécessaire.

Note:Ce produit d’interrupteur isolant ne permet que le fonctionnement à l’extérieur de l’armoire

Modèle de commande:DNH8 (HGL) -630 / 3JH

Si une fenêtre d’observation visuelle est nécessaire, le modèle d’ordre du commutateur d’isolement est DNH8 (HGL) -630 / 3JKH

Lire la suiteQu’est-ce que l’isolateur SwitchC’est ça.

Contour et dimension d’installation (mm)

Isolating Switch -2

Spécifications

 Dimension globale

Dimension d’installation
En

A

 B C D D1 N P R U (‘)X F H J K

L1
125A / 3

140

 135. 17. 15 93 75 36 20 115 9 50. (10) 120 95

(7)
125A /(4)

170

 135. 17. 15 93 75 36 20 115 9 50. (10) 150 95

(7)
160A / 3 140 135. 17. 15 93 75 36 20 115 9 50. (10) 120 95 (7)
160A /(4)

170

 135. 17. 15 93 75 36 20 115 9 50. (10) 150 95

(7)
200A / 3

180

 170 18. 20 100). 105 50. 25 140 (11) 79 15 160 115

9
200A /(4)

230

 170 18. 20 100). 105 50. 25 140 (11) 79 15 210 115

9
250A / 3

180

 170 18. 20 100). 105 50. 25 140 (11) 79 15 160 115

9
250A /(4)

230

 170 18. 20 100). 105 50. 25 140 (11) 79 15 210 115

9
315A / 3

230

 240 20 30. 137 135. 65 32 206 (11) 95 20 210 135.

(11)
315A /(4)

290

 240 20 30. 137 135. 65 32 206 (11) 95 20 270 135.

(11)
400A / 3

230

 240 20 30. 137 135. 65 32 206 (11) 95 20 210 135.

(11)
400A /(4)

290

 240 20 30. 137 135. 65 32 206 (11) 95 20 270 135.

(11)
500A / 3

230

 260 20 30. 137 135. 65 40 220 13 95 20 210 135.

(11)
500A /(4)

290

 260 20 30. 137 135. 65 40 220 13 95 20 270 135.

(11)
630A / 3

230

 260 20 30. 137 135. 65 40 220 13 95 20 210 135.

(11)
630A /(4)

290

 260 20 30. 137 135. 65 40 220 13 95 20 270 135.

(11)

Isolating Switch -3

Spécifications

 Dimension globale

Dimension d’installation
En

A

 B N P R V W X Y J

K
1000A / 3

378

 308 174 120 60 35. 20 16,5% 49 350

220
1MilleA /(4)

493

 310 235 120 60 35. 20 16,5% 48 471

220
1250A / 3

378

 336 174 120 80 40 35. 16 49 350

220
1250A /(4)

493

 338 235 120 80 40 35. 16 48 471

220
1600A / 3

378

 336 174 120 80 40 35. 16 50. 350

220
1600A /(4)

493

 338 235 120 80 40 35. 16 49 471

220

Si vous avez besoin de plus d’informations ouExiger une réponse sur mesure, n’hésitez pas à nous contacter et nous vous répondrons dès que possible.

Mise en marche ou arrêt de l’isolateur

Commutateur d'isolation AC

Interrupteur d’isolation à 3 pôles DNH8 (HGL) série Interrupteur de déconnexion de charge

DNH8 (HGL) série 3 interrupteur d’isolement des pôles vue d’ensemble

Champ d’application de l’interrupteur d’isolateur à 3 pôles

Le commutateur d’isolateur de pôle DNH8 (HGL) série 3 est spécialement conçu pour les circuits fonctionnant à l’AC 50Hz avec une tension nominale de 400V et un courant nominal jusqu’à 3150A. Ces commutateurs sont idéaux pour commuter rarement les circuits en marche et en arrêt et en fournissant une isolation électrique fiable.

3 Pole Isolator Switch

3 fonction de commutateur d’isolateur de pôle

  • Mécanisme de libération instantanée:Le mécanisme d’accélération innovant permet une commutation rapide à des vitesses de 13,8 m / S. cette fonction fonctionne indépendamment de la vitesse de la poignée, ce qui améliore considérablement la capacité d’extinction des arcs.
  • Construction durable:Le boîtier de commutation est fabriqué à partir de résine polyester non saturée renforcée de fibres de verre, offrant un excellent retardateur de flamme, des propriétés diélectriques et une résistance aux chocs. Cela le rend adapté à divers environnements difficiles, assurant des performances robustes d’extinction d’arc.
  • Contacts autonettoyants:Les contacts parallèles à double point d’arrêt sont dotés de mécanismes autonettoyants, ce qui améliore la fiabilité.
  • Caractéristiques de sécurité:Chaque contact a deux faces de contact distinctes, et une grande distance d’isolement dans la position « 0 » empêche le mauvais fonctionnement. De plus, trois serrures peuvent être utilisées simultanément pour sécuriser la poignée.

Lire la suiteQu’est-ce que l’isolateur SwitchC’est ça.

3 Pole Isolator Switch Model and Meaning

Alien Isolation Switch-2

Par exemple, le modèle DNH8 (HGL) -160A / 4Z2JF11 ~ 380V présente les caractéristiques suivantes:

    • Tension nominale AC: 380V
    • Courant de chauffage sous contrat: 160A
    • Courant nominal: 125A
    • Quatre pôles avec fonctionnement extérieur de l’armoire et contacts auxiliaires (1 normalement ouvert + 1 normalement fermé).

3 conditions de fonctionnement de l’interrupteur isolateur de poteau

  1. Plage de température:La température de l’air ambiant doit rester comprise entre -5 ° C et + 40 ° C, avec une humidité relative ne dépassant pas 95%.
  2. Altitude:L’altitude d’installation ne doit pas dépasser 2000 mètres.
  3. Environnement:L’interrupteur doit être utilisé dans des environnements exempts d’explosifs et où la pluie ou la neige ne s’immiscent pas.

3 interrupteurs d’isolateur de poteau répondent au critère

Conformité aux normes

La série DNH8 (HGL) répond aux normes internationales et nationales:

Normes internationales:

    • IEC 60947-1: équipements de commutation et de commande basse tension partie I: Généralités
    • CEI 60947-3: équipements de commutation et de commande basse tension, interrupteurs, isolateurs, interrupteurs d’isolement et appareils combinés à fusibles

Normes nationales:

      • GB / T 14048.1: appareillage de commutation et équipement de commande basse tension dispositions générales
      • GB / T 14048.3: équipement de commande des appareils de commutation basse tension, interrupteurs basse tension, isolateurs, interrupteurs d’isolateurs et dispositifs combinés à fusible

3 paramètres techniques du commutateur d’isolateur de pôle

La série DNH8 (HGL) de 3 commutateurs d’isolateur de poteau est conçue pour une utilisation dans une variété d’applications où la mise en marche et la désactivation du circuit ou l’isolation électrique sont nécessaires. Ils sont disponibles en sept modèles différents, allant de 63A à 3150A, et disposent d’une conception modulaire avec trois et quatre niveaux (trois niveaux + niveau neutre pour la mise en marche et la désactivation).

L’interrupteur d’isolement électrique est également équipé d’une fenêtre avant qui indique l’état marche / arrêt du contact, et d’une fenêtre d’observation arrière qui permet l’observation directe de l’état on-off du contact.

Courant nominal en (A)

63A

 100A 160A 250A

630A
Courant de chauffage contractuel ITH (A)(en dollars des États-Unis)

40

 63 80 100 125 160 200 250 315 400 500 630 à 630
Tension d’isolation nominale ui (V) (classe d’installation)IV.))

690

 690 1000 1000

1000
Résistance diélectrique (V)

1890

 1890 2200 2200

2200
Résistance de l’impulsion nominale à la tension Uimp kV

8

 8 12 12

12
Courant de fonctionnement nominalLe(a)(en dollars des États-Unis)

AC-21B

40

 63 80 100 125 160 200 250 315 400 500 630 à 630

AC-22B

40

 63 80 100 125 160 200 250 315 400 500

630 à 630
(en dollars des États-Unis)

AC-23B

40

 63 80 100 125 160 200 250 315 400 500 630 à 630
Puissance du moteur P (kW)(en dollars des États-Unis)

400 V

 18,5% 25 40 40 63 80 100 132 160 220 280

315
Courant d’endurance de courte durée évaluéCentre de recherches pour le développement international(Ka RMS) 1s

2

 2 2 2 (6) (6) 9 9 12.6 et 12.6 12.6 et 12.6 12.6 et 12.6

12.6 et 12.6
Capacité de rupture nominale CII (A RMS)AC-23B400V

320

 504 à 504 640 à 640 800 1000 1080 1600 2000 2520 à 2520 3200 4000 dollars. 5040 à 5040
Capacité nominale de commutation ICM (A RMS)AC-23B400V(en dollars des États-Unis)

400

 630 800 1000 1250 1600 2000 2500 3150 4000 5000 630 à 6300
Capacité nominale de commutation de court-circuit ICM (Ka Peak)(en dollars des États-Unis)

2,84%

 2,84% 2,84% 2,84% 9.2 à 9.2 9.2 à 9.2 15.3 et 15.3 15.3 et 15.3 25.2 à la fin de l’année 25.2 à la fin de l’année 25.2 à la fin de l’année

25.2 à la fin de l’année
Durée de vie mécanique 400V(en dollars des États-Unis)

1700

 1700 1700 1700 1400 1400 1400 1400 800 800 800

800
Durée de vie électrique 400V

300

 300 300 300 200 200 200 200 200 200 200 200
Couple de fonctionnement (nm)

1.2.

 1.2. 1.2. 1.2. 6.5 à 6.5 6.5 à 6.5 (10) (10) 21 21 21

21
Poids (kg)

3P

 0.4 0.4 0.4 0.4 0,55% 0,55% 1.2. 1.2. 2 2 4.4. 4.4. Tableau 4.9

Tableau 4.9

(4)P

 0,42 0,42 0,42 0,42 0,62 0,62 1.4 à la fin de l’année 1.4 à la fin de l’année 2.35 à la fin de l’année 2.35 à la fin de l’année 5.5 à la fin de l’année 5.5 à la fin de l’année 6.3 à la fin de l’année 6.3 à la fin de l’année
Courant nominal en (A)

1600A

3150A
Courant de chauffage contractuel ITH (A)

1000

 1250 1600 2000 2500

3150 à 3150
Tension d’isolation nominale ui (V) (classe d’installation)IV.))

1000

1000
Résistance diélectrique (V)

2200

2200
Résistance de l’impulsion nominale à la tension Uimp kV

12

12
Courant de fonctionnement nominalLe(a)

AC-21B

1000

 1250 1600 2000 2500 3150 à 3150

AC-22B

 / / / / /

/

AC-23B

 / / / / /

/
Puissance du moteur P (kW)

400 V

 560 560 560 710 710

710
Courant d’endurance de courte durée évaluéCentre de recherches pour le développement international(Ka RMS) 1s

30.

 30. 30. 50. 50.

50.
Capacité de rupture nominale CII (A RMS)AC-23B400V

1500

 1875 à 1875 2400 3 000 3750 à 3750

Nom de l’entreprise
Capacité nominale de commutation ICM (A RMS)AC-23B400V

1500

 1875 à 1875 2400 3 000 3750 à 3750

Nom de l’entreprise
Capacité nominale de commutation de court-circuit ICM (Ka Peak)

63

 63 63 105 105

105
Durée de vie mécanique 400V

500

 500 500 500 500

500
Durée de vie électrique 400V

100

 100 100 100 100

100
Couple de fonctionnement (nm)

37.

 37. 37. 50. 50.

50.
Poids (kg)

3P

 13.2. 14,6% 15,6% de la population totale. 25, 5, 5 et 5 25, 5, 5 et 5

31.

(4)P

 14,8% 17.1 18. 37.5 37.5 37.5 37.5

51,5 millions d’euros

Mode de fonctionnement du commutateur d’isolateur à 3 pôles

Alien Isolation Switch-3

3 déconnecteur de charge de poteau

Alien Isolation Switch-4

Schéma de l’interrupteur d’isolateur à 3 poteaux et dimension d’installation (mm)

Alien Isolation Switch-5

Alien Isolation Switch-6

Alien Isolation Switch-7

Alien Isolation Switch-8

Spécifications

 Dimension globale

Dimension d’installation

En

 A B C D D1 E (‘)L F H N P R S U (‘)X Y J

K

125A / 3

 140 135. 121. 15 93 71 5.5 à la fin de l’année 50. (10) 75 36 20 25 115 9 24 120

65

125A /(4)

 170 135. 121. 15 93 71 5.5 à la fin de l’année 50. (10) 75 36 20 25 115 9 24 150

65

160A / 3

 140 135. 121. 15 93 71 5.5 à la fin de l’année 50. (10) 75 36 20 25 115 9 24 120 65

160A /(4)

 170 135. 121. 15 93 71 5.5 à la fin de l’année 50. (10) 75 36 20 25 115 9 24 150

65

200A / 3

 180 170 144 20 100). 84 5.5 à la fin de l’année 79 15 105 50. 25 30. 140 (11) 25 160

90

200A /(4)

 230 170 144 20 100). 84 5.5 à la fin de l’année 79 15 105 50. 25 30. 140 (11) 25 210

90

250A / 3

 180 170 144 20 100). 84 5.5 à la fin de l’année 79 15 105 50. 25 30. 140 (11) 25 160

90

250A /(4)

 230 170 144 20 100). 84 5.5 à la fin de l’année 79 15 105 50. 25 30. 140 (11) 25 210

90

315A / 3

 230 240 188 30. 137 115 (7) 95 20 135. 65 32 40 206 (11) 37. 210

140

315A /(4)

 290 240 188 30. 137 115 (7) 95 20 135. 65 32 40 206 (11) 37. 270

140

400A / 3

 230 240 188 30. 137 115 (7) 95 20 135. 65 32 40 206 (11) 37. 210

140

400A /(4)

 290 240 188 30. 137 115 (7) 95 20 135. 65 32 40 206 (11) 37. 270

140

500A / 3

 230 260 188 30. 137 115 (7) 95 20 135. 65 40 50. 220 13 37.5 37.5 210

140

500A /(4)

 290 260 188 30. 137 115 (7) 95 20 135. 65 40 50. 220 13 37.5 37.5 270

140

630A / 3

 230 260 188 30. 137 115 (7) 95 20 135. 65 40 50. 220 13 37.5 37.5 210

140

630A /(4)

 290 260 188 30. 137 115 (7) 95 20 135. 65 40 50. 220 13 37.5 37.5 270

140

Alien Isolation Switch-9

Alien Isolation Switch-10

Alien Isolation Switch-11

Alien Isolation Switch-12

Spécifications

 Dimension globale

Dimension d’installation
En

A

 B C D D1 E (‘)L F H N P J

K
1000A / 3

378

 308 174 120 60 200 35. 20 16,5% 49 353

175
1MilleA /(4)

493

 310 235 120 60 200 35. 20 16,5% 48 471

174
1250A / 3

378

 336 174 120 80 200 40 35. 16 49 353

175
1250A /(4)

493

 338 235 120 80 200 40 35. 16 48 471

174
1600A / 3

378

 336 174 120 80 200 40 35. 16 50. 353

175
1600A /(4)

493

 338 235 120 80 200 40 35. 16 49 471

174
2000A / 3

378

 445 174 120 80 200 40 40 20 103 50. 353

220
2000A /(4)

493

 447 235 120 80 200 40 40 20 100). 50. 471

220
2500A / 3

378

 445 174 120 80 200 40 40 20 103 65 353

220
2500A /(4)

493

 447 235 120 80 200 40 40 20 100). 65 471

220
3150 à 3150A / 3

378

 492 174 120 120 200 50. 50. 21 77 65 353

220
3150 à 3150A /(4)

493

 494 235 120 120 200 50. 50. 21 78 65 471 220

Le commutateur d’isolateur de phase DNH8 (HGL) série 3 fournit des fonctionnalités essentielles pour l’isolation électrique et le contrôle de circuit dans diverses applications. Disponible dans des modèles allant de 63A à 3150A, cette conception modulaire intègre trois et quatre niveaux (y compris un niveau neutre pour le fonctionnement du circuit). En outre, il dispose d’une fenêtre avant pour indiquer l’état de contact et d’une fenêtre d’observation arrière pour une surveillance facile.

Si vous avez des questions ou si vous avez besoin de plus d’informations sur nos interrupteurs d’isolateur, options de commutateurs d’isolation électrique, ou d’autres produits, s’il vous plaît n’hésitez pas àContactez-nousC’est ça !

Système de busbar 60mm,Busbar Clamp

250A ~ 2500A Clamp Cable Busbar

La pince de câble busbar est un accessoire électrique qui est utilisé pour serrer et fixer les barres de bus au câble. Il est fabriqué à partir d’un matériau durable et résistant à la corrosion, ce qui le rend idéal pour une utilisation en extérieur ou dans des environnements industriels. Le produit a une bonne conductivité électrique et il peut être utilisé au niveau de courant 250A ~ 2500A. La conception de la pince de câble busbar assure une adhérence parfaite et assure la sécurité lors des travaux d’installation et de maintenance.

250A pince Busbar

Raccord de rallonge de câble

  • A: 55 * 150
  • B: 37 * 132

Busbar Cable Clamp-1

Pince à busbar 630A

Pince de raccord d’extension

12, 15, 20 * 5 10 Flat Copper Busbar

Busbar Cable Clamp-2

Pince Busbar 690V

Pince de raccordement d’extension 630A

  • A: 95 * 150
  • B: 36 * 85

Busbar Cable Clamp-3

1600A pince de câble Busbar

Pince de raccord d’extension

2T Cuiver Busbar distance entre 9-20mm

Busbar Cable Clamp-4

Pince Busbar 1600A 690V

Pince de raccord d’extension

Busbar en cuivre 2T

  • A: 95 * 150
  • B: 40 * 90

Busbar Cable Clamp-5

2500A pince Busbar

Pince de raccord d’extension

3T Cuiver Busbar distance entre 50-60mm

Busbar Cable Clamp-6

3T 2500A pince Busbar

Pince de raccord d’extension

Cuivre-busbar distance entre 100-110

Busbar Cable Clamp-7

12 15 20 * 5 10 pince à busbar plat en cuivre

Pince de raccordement d’extension 630A

Busbar Cable Clamp-8

GRL offre plusieurs pinces de câble busbar, y compris la tension 690V, 2500A, 1600A, et des pinces de fil. Nos pinces sont faites de matériaux durables et de haute qualité qui résistent aux conditions les plus difficiles. Nous offrons également une large gamme de pinces de câble d’extension pour répondre à vos besoins spécifiques. Pour plus d’informations ou pour commander, veuillez envoyer un courriel à Tim @ grlele.com.

Fuse Switch Disconnecteur,DNH1

L’interrupteur de déconnexion des fusibles de type 630A à 3 phases DNH1 – 630 / 31G est un interrupteur qui est utilisé pour déconnecter les fusibles.

Paramètres du produit: commutateur de fusibles de déconnexion en 3 phases 630A

Aide à la sélection.

Description de la structure Faire correspondre la taille des fusibles Méthode de montage Modèle de produit Point n ° de l’ordre du jour
Connexion supérieure au système 3 Type de busbar DNH1-400 / 31G DN31331
Dessus de connexion avec contacteur auxiliaire 1NO + 1NC 3 Type de busbar DNH1-400 / 31G DN31341
Dessus de connexion avec 2 (contacteur auxiliaire 1NO + 1NC) 3 Type de busbar DNH1-400 / 31G DN31351
Le bas de la connexion 3 Type de busbar DNH1-400 / 31G DN31161
Connexion inférieure avec contacteur auxiliaire 1NO + 1NC 3 Type de busbar DNH1-400 / 31G DN31171
Le bas de connexion avec dis2 (contacteur auxiliaire 1NO + 1NC) 3 Type de busbar DNH1-400 / 31G DN31181

Description des paramètres

Avec fusible Tension nominale UE V AC380 AC660
Courant nominal (en milliers de dollars) A 160 100
Courant thermique conventionnel Eth A 160 100
Durée nominale courte durée de résistance au courant Ka 100 50.
Tension d’isolation nominale UI V 800
Tension de résistance à l’impulsion nominale Uimp Kv 8
Catégorie d’utilisation AC-23B
AC-22B
AC-21B
AC-20B
Temps d’endurance électrique Temps 200

630A 3 Phase Disconnect Fuses Switch-1Lire l’interrupteur de débranchement GRL 3 phase630A / 30G

Le commutateur de déconnexion fusible en 3 phases est divisé en installation fixe et installation de busbar fusibles de déconnexion

Nouvellement développé avec des fonctions électroniques. Dans le même temps, il existe deux types de méthodes de câblage, l’une peut être connectée par des boulons traditionnels, et l’autre peut être connectée par des clips.

Les commutateurs Fuse sont fabriqués selon les normes internationales telles que IEC 60947-3 et DN60269-2.

Les interrupteurs Fuse sont fabriqués selon les normes internationales telles que la CEI 60947-3.

Lire l’article du GRL sur(en dollars des États-Unis)Qu’est-ce qu’un interrupteur de déconnexion fusionné-Oui.

Cliquez pour voir le LRGDNH7-160Produit & gt; & gt;

Fuse Switch Disconnecteur,DNH1

Système de barre de bus Type 400A 3 phase Déconnexion interrupteur de fusible DNH1 – 400 / 31G est un type de système de barre de bus qui est utilisé pour déconnecter le fusible.

Paramètres du produit de l’interrupteur à fusible à 3 phases 400A: DNH1-400 / 31G

Aide à la sélection.

Description de la structure Faire correspondre la taille des fusibles Méthode de montage Modèle de produit Point n ° de l’ordre du jour
Connexion supérieure au système 2 Type de busbar DNH1-400 / 31G DN31231
Dessus de connexion avec contacteur auxiliaire 1NO + 1NC 2 Type de busbar DNH1-400 / 31G DN31241
Dessus de connexion avec 2 (contacteur auxiliaire 1NO + 1NC) 2 Type de busbar DNH1-400 / 31G DN31251
Le bas de la connexion 2 Type de busbar DNH1-400 / 31G DN31261
Connexion inférieure avec contacteur auxiliaire 1NO + 1NC 2 Type de busbar DNH1-400 / 31G DN31271
Le bas de connexion avec dis2 (contacteur auxiliaire 1NO + 1NC) 2 Type de busbar DNH1-400 / 31G DN31281

Description des paramètres

Avec fusible Tension nominale UE V AC380
Courant nominal (en milliers de dollars) A 400
Courant thermique conventionnel Eth A 400
Durée nominale courte durée de résistance au courant Ka 50.
Tension d’isolation nominale UI V 690
Tension de résistance à l’impulsion nominale Uimp Kv 12
Catégorie d’utilisation AC-23B
AC-22B
AC-21B
AC-20B
Temps d’endurance électrique Temps

200

400A 3 Phase Disconnect Fuse Switch -1Lire l’interrupteur à fusible de déconnexion en 3 phases du LRGDNH-400 / 30G

Le commutateur de déconnexion fusionné en 3 phases est divisé en installation fixe et installation de barre de bus

Nouvellement développé avec des fonctions électroniques. Dans le même temps, il existe deux types de méthodes de câblage, les boulons traditionnels peuvent connecter l’un et les clips peuvent connecter l’autre.

Les commutateurs Fuse sont fabriqués selon les normes internationales telles que IEC 60947-3 et DN60269-2.

Les interrupteurs Fuse sont fabriqués selon les normes internationales telles que la CEI 60947-3.

Lire l’article du GRL sur(en dollars des États-Unis)Qu’est-ce qu’un interrupteur de déconnexion fusionné-Oui.

Cliquez pour voir le LRGDNH7-160Produit & gt; & gt;

Fuse Switch Disconnecteur,DNH1

Le commutateur de déconnexion de fusible de type 250A à 3 phases DNH1 – 250 / 31G est un commutateur utilisé pour déconnecter la barre de bus.

250A commutateur de débranchement à fusible en 3 phases paramètres du produit: DNH1-250 / 31G

Aide à la sélection.

Description de la structure Faire correspondre la taille des fusibles Méthode de montage Modèle de produit Point n ° de l’ordre du jour
Connexion supérieure au système 1 Type de busbar DNH1-160 / 31G DN31131
Dessus de connexion avec contacteur auxiliaire 1NO + 1NC 1 Type de busbar DNH1-160 / 31G DN31141
Dessus de connexion avec 2 (contacteur auxiliaire 1NO + 1NC) 1 Type de busbar DNH1-160 / 31G DN31151
Le bas de la connexion 1 Type de busbar DNH1-160 / 31G DN31161
Connexion inférieure avec contacteur auxiliaire 1NO + 1NC 1 Type de busbar DNH1-160 / 31G DN31171
Le bas de connexion avec dis2 (contacteur auxiliaire 1NO + 1NC) 1 Type de busbar DNH1-160 / 31G DN31181

Description des paramètres

Avec fusible Tension nominale UE V AC380 AC660
Courant nominal (en milliers de dollars) A 160 100
Courant thermique conventionnel Eth A 250 200
Durée nominale courte durée de résistance au courant Ka 100 50.
Tension d’isolation nominale UI V 800
Tension de résistance à l’impulsion nominale Uimp Kv 8
Catégorie d’utilisation AC-23B
AC-22B
AC-21B
AC-20B
Temps d’endurance électrique Temps 200

250A 3 Phase Fuse Disconnect Switch-1Lire le commutateur de débranchement GRL 3 phase FuseDNH-250 / 30G

Le commutateur de déconnexion fusionné en 3 phases est divisé en installation fixe et installation de barre de bus

Nouvellement développé avec des fonctions électroniques. Dans le même temps, il existe deux types de méthodes de câblage, l’une peut être connectée par des boulons traditionnels, et l’autre peut être connectée par des clips.

Les commutateurs Fuse sont fabriqués selon les normes internationales telles que IEC 60947-3 et DN60269-2.

Les interrupteurs Fuse sont fabriqués selon les normes internationales telles que la CEI 60947-3.

Lire l’article du GRL sur(en dollars des États-Unis)Qu’est-ce qu’un interrupteur de déconnexion fusionné-Oui.

Cliquez pour voir le LRGDNH7-160Produit & gt; & gt;

Système de busbar 60mm,Couverture

Système de barres de bus industrielles, couverture d’espace, 3P

Un système de barre de bus industriel est un système de distribution d’énergie utilisé dans de nombreuses industries. C’est un système qui distribue de l’électricité à tous les équipements et machines d’une installation industrielle. Un système de barres de bus se compose d’une barre de bus, qui est une bande métallique conductrice, et d’une couverture d’espace, qui est un dispositif qui enferme les barres de bus et les protège de l’environnement. Les systèmes de barres de bus industrielles permettent de s’assurer que toutes les machines et tous les équipements d’une installation peuvent fonctionner de manière sûre et efficace.

DN53515

DN53518

Couverture de l’espace

Space Cover DN53515 DN53518

DN53539

Couverture de l’espace

Space Cover DN53539

DN53540

Couverture de l’espace

Space Cover DN53540

DN53596

Couverture de l’espace

Space Cover DN53596

DN53756

Couverture de l’espace

Space Cover DN53756

Le système de busbar BT60 est la solution parfaite pour vos besoins électriques industriels. Le système 60mm est disponible dans une variété de tailles de barres de bus, ce qui le rend idéal pour une variété d’applications. La construction en polyamide et polycarbonate renforcée en fibre de verre la rend durable et légère, tandis que la fonction de couverture de l’espace de réserve permet de sécuriser et d’organiser votre câblage. Le système est également équipé d’un couvercle réservé à l’espace, idéal pour une utilisation dans des applications à haute densité. Si vous avez des questions sur ce produit, n’hésitez pas à nous contacter à Tim @ grlele.com.

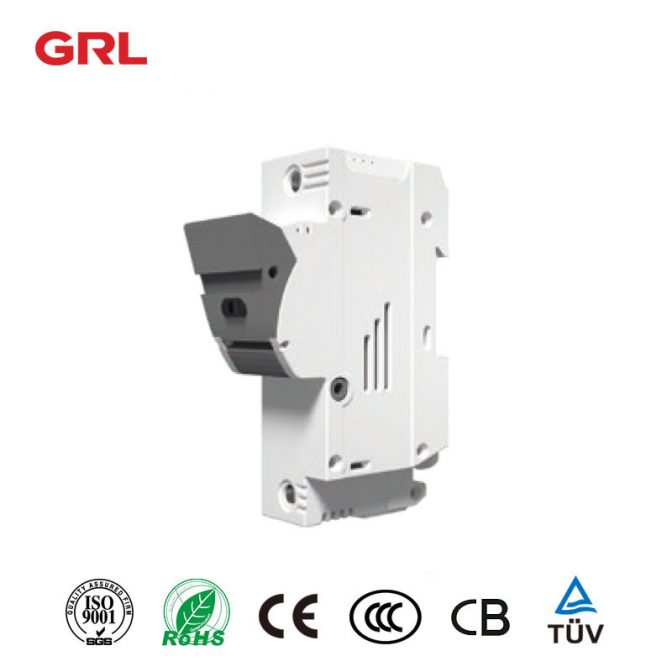

Fuse Holder,Porteur de fusible 22 * 58 (10A - 125A)

Porteur de fusible GRL 125 amp RT18X-125 avec indicateur LED taille de fusible 22 * 58

Support de fusible de 125 ampères RT18X-125 avec fusible LED 22 * 58 1P

125 amp fuse holder

Support de fusible de 125 ampères RT18X-125 avec fusible LED 22 * 58 3P

Max Fuse Holder 2

Support de fusible de 125 ampères RT18X-125 avec fusible LED 22 * 58 3P + N

Max Fuse Holder-3

Quelles sont les normes pour les porteurs de fusible?

Les porte-fusible sont soumis à diverses normes et réglementations pour assurer leur sécurité, leur performance et leur compatibilité avec les systèmes électriques.

Les normes spécifiques applicables aux porteurs de fusible peuvent varier en fonction de la région, de l’industrie et de l’utilisation prévue. Voici quelques normes communément reconnues pour les porteurs de fusible:

1.Standards de la Commission électrotechnique internationale (CEI):

IEC 60269: cette norme spécifie les exigences générales pour les fusibles basse tension, y compris les porte-fusibles.
· IEC 60947-3: cette norme couvre les exigences relatives aux appareils de commutation et de commande à basse tension, y compris les interrupteurs à fusible et les déconnecteurs à fusible.

2.Les normes des laboratoires de souscripteurs (ul):

· ul 4248-1: cette norme couvre les porte-fusibles destinés à être utilisés dans les appareils électriques.
· ul 512: cette norme s’applique aux porte-fusibles pour fusibles pouvant atteindre 600 volts.
3.Standards de l’Association canadienne de normalisation (CSA):

CSA C22.2 No. 39: cette norme couvre les exigences générales pour les fusibles à basse tension et les porte-fusibles.
· CSA C22.2 No. 39.1: cette norme spécifie des exigences supplémentaires pour les porte-fusibles pour une utilisation dans des applications spécifiques.
Normes de l’American national Standards Institute (ANSI):

· ANSI C37.41: cette norme fournit des lignes directrices pour la conception, les essais et la performance des fusibles d’expulsion et de limitation de courant à haute tension et leurs porte-fusibles associés.
Il est important de noter que différentes industries et applications peuvent avoir des normes supplémentaires ou des exigences spécifiques pourPorte-fusible. Par exemple, les détenteurs de fusibles automobiles peuvent avoir besoin de respecter les normes établies par des organisations telles que la Society of Automotive Engineers (SAE) ou les spécifications du fabricant d`équipement d`origine (OEM).

Lors de la sélection d’un porte-fusible, il est essentiel de tenir compte des normes et règlements spécifiques applicables à votre région et à votre industrie. Le respect de ces normes permet d’assurer la sécurité, la fiabilité et la compatibilité du porte-fusible dans le système électrique.

Les fabricants fournissent généralement des informations sur les normes pertinentes auxquelles leurs détenteurs de fusible se conforment, et des marquages ou des certifications peuvent être présents sur le détenteur de fusible indiquant sa conformité à des normes spécifiques.

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirPorte-fusible de 125 ampèresProduit & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Système de busbar 60mm,Couverture

Barre de bus, dans le système d’alimentation électrique, couverture d’espace, 3P

Dans un système électrique, une barre de bus est le conducteur qui relie les différentes parties du système ensemble. Un couvercle d’espace ou couvercle de barres de bus est un couvercle utilisé pour protéger les barres de bus de la saleté, de la poussière et d’autres contaminants environnementaux. Les couvertures d’espace sont généralement en plastique ou en métal. L’utilisation de couvertures d’espace lors de l’installation de barres de bus dans les systèmes d’alimentation est importante car elle aide à prolonger la durée de vie des barres de bus et à améliorer leurs performances.

DN53016

Couverture spatiale

Space Cover DN53016

DN53025

Couverture spatiale

Space Cover DN53025

DN53026

Couverture spatiale

Space Cover DN53026

par DN53320

Couverture spatiale

Space Cover DN53320

Une barre de bus est un composant électrique utilisé pour distribuer l’énergie électrique dans un circuit électrique. C’est une bande métallique conductrice utilisée pour connecter les composants électriques d’un circuit. Les couvercles d’espace sont des composants utilisés pour protéger les barres de bus contre les dommages et garder la zone autour d’eux propre et sécuritaire. Le polyamide qu ‘ il utilise est un plastique résistant aux impacts et ignifuge. Si vous avez des questions sur ce produit, n’hésitez pas à nous contacter à [email protected].

Fuse Holder,Porteur de fusible 14 * 51 (2A - 63A)

GRL 63 Amp Fuse Holder RT18X-63 avec LED indicateur fusible taille 14 * 51

63 porte-fusible AMP RT18X-63 avec fusible indicateur LED taille 14 * 51 1P

63 Amp Fuse Holder-1

63 porte-fusible AMP RT18X-63 avec fusible indicateur LED taille 14 * 51 2P

63 Amp Fuse Holder-2

63 support de fusible AMP RT18X-63 avec fusible indicateur LED taille 14 * 51 3P

63 Amp Fuse Holder-3

63 porte-fusible AMP RT18-63 taille des fusibles 14 * 51 3P + N

63 Amp Fuse Holder-4

Pouvez-vous utiliser n’importe quel fusible avec support de fusible?

Non, vous ne pouvez pas utiliser de fusible avec n’importe quel support de fusible. Il est important d’utiliser le fusible approprié qui correspond aux spécifications et aux exigences de laPorte-fusibleEt le système électrique.

Lorsque vous choisissez un fusible pour un porte-fusible, tenez compte des facteurs suivants:

Type de fusible: il existe différents types de fusibles disponibles, tels que les fusibles à lame, les fusibles à cartouche et les fusibles en verre. S’assurer que le type de fusible correspond à la conception et à la compatibilité du porte-fusible.

2.Répartition des fusibles: les fusibles ont des valeurs de courant spécifiques qui indiquent la quantité maximale de courant qu’ils peuvent gérer avant de souffler ou de fondre. La cote de fusible doit être choisie en fonction de la charge électrique du circuit et de la capacité de charge du courant du fil.

L’utilisation d’un fusible avec une cote plus élevée que celle recommandée peut conduire à une protection inadéquate, tandis que l’utilisation d’un fusible avec une cote inférieure peut entraîner un soufflage ou une fonte fréquents. Porte-fusible d’AMP

3.Size de fusible: les dimensions physiques du fusible doivent être compatibles avec le support de fusible. Différents supports de fusible sont conçus pour s’adapter à des tailles de fusible spécifiques, telles que les fusibles mini, standard ou maxi, ou différentes tailles de fusibles de cartouche (par exemple, 5x20mm, 6x30mm).

S’assurer que le fusible s’insère correctement dans le support de fusible sans qu’il y ait de raccords desserrés ou de mauvais contacts. Porte-fusible d’AMP

4.Voltage Rating: considérez la tension nominale du fusible et assurez-vous qu’il est adapté au niveau de tension du système électrique dans lequel il sera utilisé.

L’utilisation d’un fusible avec une tension nominale insuffisante peut entraîner un arc électrique ou une panne d’isolation. Porte-fusible d’AMP

5.Standards de sécurité: choisissez des fusibles conformes aux normes et réglementations de sécurité applicables à votre région ou à votre industrie. Cela garantit que les fusibles ont subi des tests appropriés et répondent aux exigences de sécurité nécessaires.

Reportez-vous toujours aux instructions, aux fiches techniques ou aux spécifications du fabricant pour le porte-fusible et le fusible afin d’assurer une compatibilité adéquate.

L’utilisation du fusible correct dans le support de fusible approprié est cruciale pour le fonctionnement sûr et fiable du système électrique et la protection des circuits et de l’équipement.

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirPorte-fusible de 63 ampèresProduit & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Fuse Holder,Porteur de fusible 10 * 38 (2A - 32A)

Porteur de fusible GRL 32 ampères RT18X-32 avec fusible indicateur LED taille 10 * 38

Support de fusible de 32 ampères RT18X-32 avec fusible LED 10 * 38 1P

32 amp fuse holder

Support de fusible de 32 ampères (RT18X-32) avec fusible indicateur LED taille 10 * 38 2P

Fuse Box -2

Support de fusible de 32 ampères RT18X-32 avec fusible LED 10 * 38 3P

Fuse Box -3

Comment savoir si mon porte-fusible est mauvais?

Pour déterminer si un porte-fusible est mauvais ou défectueux, vous pouvez effectuer les vérifications et inspections suivantes:

1.Inspection visuelle: procéder à un examen visuel du porte-fusible pour déceler tout signe de dommage ou d’usure. Recherchez des dommages physiques, tels que des fissures, une décoloration ou une déformation. Inspectez les bornes pour détecter la corrosion, les connexions desserrées ou les signes de surchauffe.

2.Compatibilità © des fusibles: Assurez-vous que le fusible que vous utilisez est compatible avec lePorte-fusibleEn termes de taille, de type, d’indice de tension et de courant. L’utilisation d’un fusible incompatible peut causer des problèmes avec la fonctionnalité du support de fusible.

Test de continuité: utiliser un multimètre ou un testeur de continuité pour vérifier la continuité à travers les bornes du support de fusible. Une fois le porte-fusible déconnecté de la source d’alimentation, placez les sondes du multimètre sur les bornes et vérifiez la continuité.

S’il n’y a pas de continuité, cela peut indiquer un problème avec les connexions internes du porte-fusible.

4.GRIP terminal: inspectez la poignée terminale du porte-fusible. S’assurer qu’il maintient solidement le fusible et fournit un bon contact électrique. Si la poignée est lâche, faible ou endommagé, cela peut entraîner une mauvaise connexion ou une alimentation intermittente.

5.insertion et enlèvement des fusibles: vérifiez la facilité d’insertion et de retrait du fusible du support. Si le fusible ne s’adapte pas correctement, est trop lâche ou nécessite une force excessive, cela peut indiquer un problème avec la conception ou le mécanisme du porte-fusible.

Tester avec un fusible de travail connu: si possible, tester le support de fusible avec un fusible de travail connu qui correspond à ses spécifications.

Si le fusible ne fonctionne pas correctement ou si le circuit reste ouvert, cela suggère un problème potentiel avec le porte-fusible.

Inspection professionnelle: si vous avez subi les vérifications ci-dessus et que vous soupçonnez un problème avec le porte-fusible, mais que vous ne pouvez pas identifier le problème, il est conseillé de demander l’aide d’un électricien ou d’un technicien qualifié. Ils peuvent effectuer d’autres tests de diagnostic ou recommander des réparations ou des remplacements si nécessaire.

N’oubliez pas que travailler avec des systèmes électriques peut être dangereux, alors faites toujours preuve de prudence et assurez-vous des procédures de sécurité appropriées lors de l’inspection ou de la manipulation des porte-fusibles ou de tout composant électrique.

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirPorte-fusible de 32 ampèresProduit & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Fuse Holder,Porteur de fusible 22 * 58 (10A - 125A)

Fusible GRL et porte-fusible 125A RT18 – 125 taille de fusible 22 * 58

Fusible et porte-fusible RT18-125 taille des fusibles 22 * 58 1P

Fuse and fuse holder

Fusible et porte-fusible RT18-125 taille des fusibles 22 * 58 1P + N

in line fuse holder-2

Fusible et porte-fusible RT18-125 taille des fusibles 22 * 58 2P

in line fuse holder-3

Fusible et porte-fusible RT18-125 taille des fusibles 22 * 58 3P

in line fuse holder-4

Fusible et porte-fusible RT18-125 taille des fusibles 22 * 58 3P + N

in line fuse holder-5

Qu’est-ce qu’un porte-fusible modulaire?

Un porte-fusible modulaire est un type de porte-fusible conçu pour être installé dans des enceintes électriques modulaires ou des cartes de distribution. Il offre une solution pratique et flexible pour incorporer des fusibles dans les systèmes électriques.

Voici quelques caractéristiques et caractéristiques clés des porte-fusible modulaires:

Conception modulaire: les supports à fusible modulaires sont généralement conçus pour s’adapter à des boîtiers modulaires standardisés ou à des cartes de distribution. Ils ont un facteur de forme compact et standardisé, permettant une intégration et une installation faciles aux côtés d’autres composants modulaires tels que des disjoncteurs, des commutateurs ou d’autres appareils électriques.

2.options de montage: les porte-fusibles modulaires peuvent être montés sur des rails DIN, qui sont couramment utilisés dans les installations électriques modulaires. La fonction de montage de rail DIN permet une installation rapide et sûre sans avoir besoin de matériel de montage supplémentaire.

Positions de fusibles multiples: modulairesPorte-fusibleFournissent souvent plusieurs positions de fusibles, permettant l’installation de plusieurs fusibles dans un seul boîtier. Cela permet la protection de plusieurs circuits ou dispositifs à l’intérieur d’un seul boîtier.

4.modules à fusibles amovibles: les modules de fusible à l’intérieur du support de fusible modulaire sont généralement amovibles. Cela permet de remplacer facilement les fusibles lorsque cela est nécessaire, sans qu’il soit nécessaire de retirer tout le support de fusible de l’enceinte. Les modules à fusibles amovibles ont souvent un snap-in ou un plug-in pour une installation et un retrait pratiques.

5.Connexions électriques: des supports de fusibles modulaires fournissent des connexions électriques pour les fusibles. Les connexions peuvent inclure des bornes à vis, des bornes à ressort ou d’autres types de connecteurs, selon la conception spécifique. Ces connexions assurent un contact électrique approprié et une rétention sûre du fusible à l’intérieur du support.

6.protection et identification des fusibles: les porte-fusible modulaires comportent souvent des caractéristiques pour protéger les fusibles contre tout contact accidentel ou altération.

En outre, ils peuvent inclure des options d’étiquetage ou de marquage pour identifier la cote de fusible ou le circuit qu’il protège, facilitant ainsi l’identification et la maintenance.

Les porte-fusible modulaires offrent flexibilité et polyvalence dans la conception et la configuration des systèmes électriques. Leur nature modulaire permet d’étendre ou de modifier facilement la configuration de la distribution électrique au besoin. Ils sont couramment utilisés dans les applications résidentielles, commerciales et industrielles où des boîtiers modulaires ou des panneaux de distribution sont utilisés.

Il est important de sélectionner des supports de fusible modulaires compatibles avec le type de fusible, les caractéristiques de courant et les spécifications électriques requises pour l’application spécifique.

Le respect des codes et normes électriques pertinents est crucial lors de la sélection et de l’installation de supports à fusibles modulaires afin d’assurer une fonctionnalité et une sécurité appropriées.

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirFusible et porte-fusibleProduit & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;
