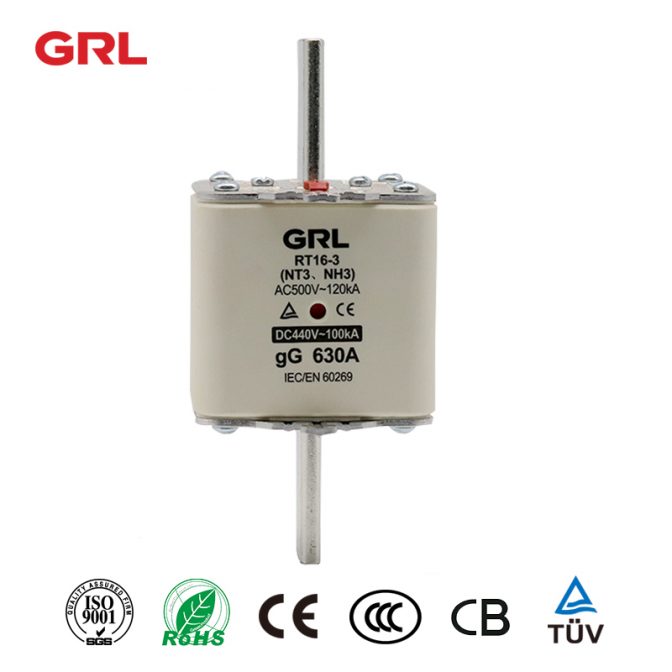

Nh3 lien de fusible thermique RT16-3

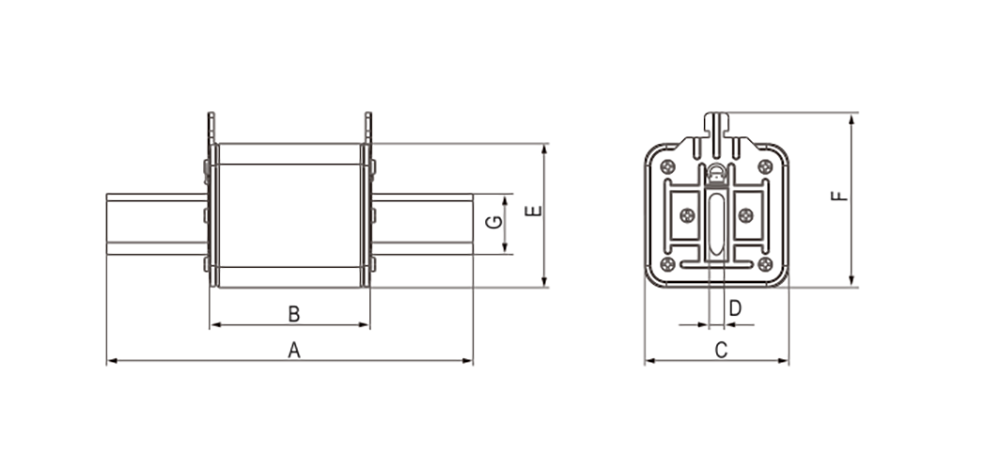

Dessins de produits

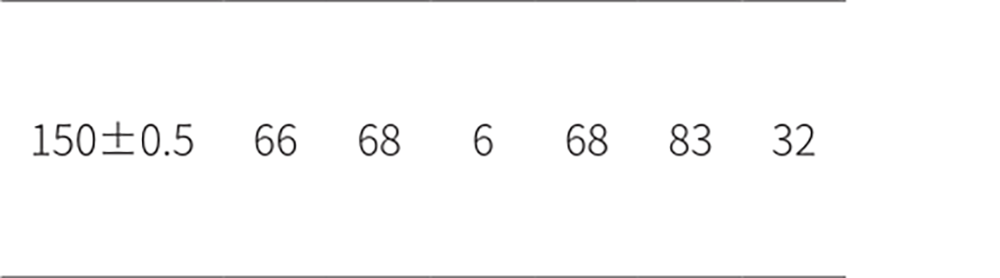

Paramètres du lien de fusion

Les composants du lien Fuse

Le fusible est principalement composé d’une plaque de couverture, d’un bouchon, d’un couteau à contact, d’un élément de fusible, d’un remplisseur et d’un corps en céramique.

CSur plaque: GRL adopte l’alliage d’aluminium à haute résistance. Le gaufrage de surface rend le produit plus beau et la conception du raidisseur rend le produit plus ferme et fiable.Thermal Fuse Link

Bouchons: GRL adopte un matériau en nylon haute résistance, qui est plus résistant à la haute température

CouteauContact: la conception intégrée plutôt que la structure rivetante du cuivre a des performances plus fortes et une augmentation de la température plus faible.

élément Fuse: GRL adopte une bande de cuivre haute performance, et la conception de l’élément Fuse est plus raisonnable et la capacité de rupture est plus forte.

Remplissage: GRL adopte des sables siliceux en haute pureté.

FUtilisationCorps: GRL adopte la porcelaine haute fréquence.

NN20KWUI 001 RT16-1 Rapport d’essai 1116 _ report

NN20MVEK 001 RT16-2 Rapport d’essai 1116 _ rapport

RT16-00 (NT00, NH00) TUV

RT16-3 (NT, NH3) TUV

Les fusibles de la série NH sont des fusibles à haute tension utilisés pour la protection des circuits dans les systèmes de distribution d’énergie électrique. Ils sont couramment utilisés dans les applications industrielles et commerciales où des niveaux élevés de courant sont présentés.Thermal Fuse Link

Voici quelques caractéristiques, avantages et applications des fusibles de la série NH:

Caractéristiques & #160;:

• NH fusiblesSont conçus pour fournir des performances fiables et cohérentes dans des conditions de courant et de voltage élevés. Ils ont une conception compacte et modulaire qui permet une installation et un remplacement faciles.
• Les fusibles NH sont disponibles dans une gamme de tailles et de cotes pour s’adapter à différentes applications.Ils ont une faible perte de watt et une capacité de rupture élevée, ce qui les rend idéaux pour les applications de haute puissance.
• Les fusibles NH sont conçus avec un système spécial d’extinction à arc qui empêche l’accumulation de gaz nocifs.

Avantages:

• Les fusibles NH offrent une excellente protection contre les conditions de surtension et de court-circuit, empêchant les dommages aux équipements et réduisant les temps d’arrêt. Ils ont une capacité d’interruption élevée, ce qui garantit que le circuit est déconnecté rapidement et en toute sécurité en cas de défaut.
• Les fusibles NH ont une longue durée de vie et sont capables de résister à des niveaux élevés de contraintes thermiques et mécaniques. Ils résistent aux chocs et aux vibrations, ce qui les rend idéaux pour une utilisation dans des environnements difficiles.
• Les fusibles NH sont conçus pour être faciles à remplacer, ce qui réduit les coûts de maintenance et les temps d’arrêt.

Applications:

• Les fusibles NH sont couramment utilisés dans les systèmes électriques à haute tension, tels que les systèmes de production, de transmission et de distribution d’électricité. Ils sont utilisés dans des applications industrielles où des équipements de haute puissance sont présents, tels que des moteurs, des générateurs, des transformateurs et des commutateurs.
• Les fusibles NH sont utilisés dans les systèmes d’énergie renouvelable, tels que les systèmes éoliens et solaires, pour se protéger contre les surtensions et les courts-circuits. Ils sont utilisés dans des applications commerciales, telles que les centres commerciaux et les hôpitaux, pour se protéger contre les surtensions et autres pannes électriques.
• Les fusibles NH sont utilisés dans les applications marines et offshore, où des niveaux élevés de chocs et de vibrations sont présents.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

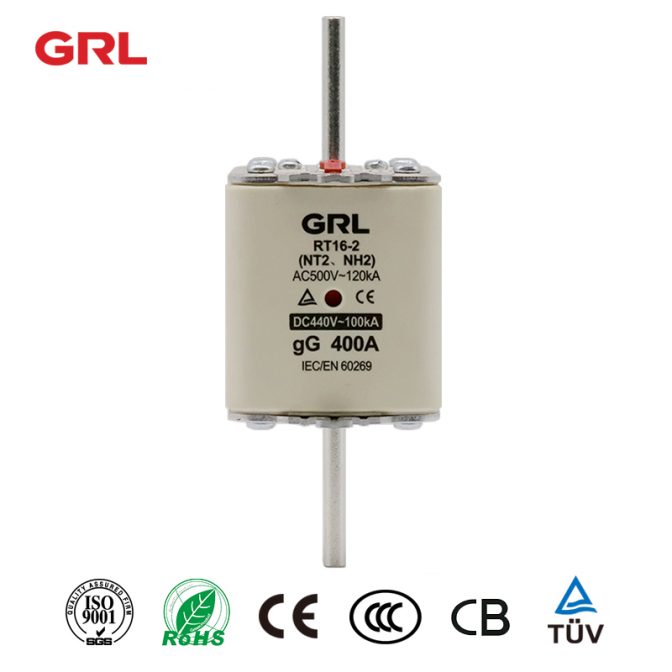

Remplacement de la liaison de mise à feu Nh2 RT16-2

Dessins de produits

Paramètres du lien de fusion

Les composants du lien Fuse

Le fusible est principalement composé d’une plaque de couverture, d’un bouchon, d’un couteau à contact, d’un élément de fusible, d’un remplisseur et d’un corps en céramique.

CSur plaque: GRL adopte l’alliage d’aluminium à haute résistance. Le gaufrage de surface rend le produit plus beau et la conception du raidisseur rend le produit plus ferme et fiable.

Bouchons: GRL adopte un matériau en nylon haute résistance, qui est plus résistant à la haute température

CouteauContact: la conception intégrée plutôt que la structure rivetante du cuivre a des performances plus fortes et une augmentation de la température plus faible.

élément Fuse: GRL adopte une bande de cuivre haute performance, et la conception de l’élément Fuse est plus raisonnable et la capacité de rupture est plus forte.

Remplissage: GRL adopte des sables siliceux en haute pureté.

FUtilisationCorps: GRL adopte la porcelaine haute fréquence.

NN20KWUI 001 RT16-1 Rapport d’essai 1116 _ report

NN20MVEK 001 RT16-2 Rapport d’essai 1116 _ rapport

RT16-00 (NT00, NH00) TUV

RT16-3 (NT, NH3) TUV

à quoi se rapporte le courant nominal d’un fusible?

Le courant nominal d’unFusibleEst liée à la quantité maximale de courant qu’un fusible peut transporter en toute sécurité sans interrompre le circuit ou souffler. Il est également connu sous le nom de « notation ampère » ou « cote actuelle » du fusible.

Le courant nominal est généralement spécifié dans ampères (A) et est marqué sur le fusible lui-même ou mentionné dans la documentation du fusible.

Les fusibles sont conçus pour protéger les circuits électriques des conditions de surtension ou de court-circuit, qui peuvent potentiellement endommager l’équipement ou causer des dangers électriques.

Lorsque le courant circulant à travers un fusible dépasse son courant nominal, le fusible se réchauffe et finit par fondre ou « souffler », ouvrant le circuit et interrompant le flux de courant. Cela aide à prévenir les dommages au circuit ou aux dispositifs connectés.

Le choix d’un fusible avec le courant nominal approprié est important pour assurer une protection adéquate du circuit. Le courant nominal d’un fusible doit être choisi pour être légèrement supérieur au courant normal de fonctionnement attendu du circuit, mais inférieur au courant maximal que le circuit peut gérer.

Le choix d’un fusible avec un courant nominal trop faible peut entraîner des déclenchements ou des soufflements fréquents de nuisance, tandis que le choix d’un fusible avec un courant nominal trop élevé peut ne pas fournir une protection adéquate contre les conditions de surchauffe.

Il est important de consulter les spécifications et les lignes directrices du fabricant pour déterminer le courant nominal correct pour un fusible dans une application donnée.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

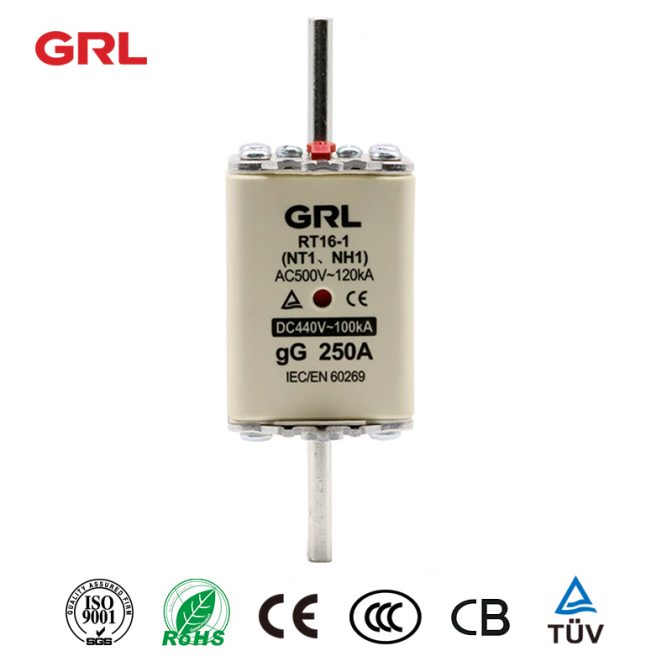

Lien Nh1 Fuse RT16-1

Dessins de produits

Paramètres du lien de fusion

Les composants du lien Fuse

Le fusible est principalement composé d’une plaque de couverture, d’un bouchon, d’un couteau à contact, d’un élément de fusible, d’un remplisseur et d’un corps en céramique.

CSur plaque: GRL adopte l’alliage d’aluminium à haute résistance. Le gaufrage de surface rend le produit plus beau et la conception du raidisseur rend le produit plus ferme et fiable.

Bouchons: GRL adopte un matériau en nylon haute résistance, qui est plus résistant à la haute température

CouteauContact: la conception intégrée plutôt que la structure rivetante du cuivre a des performances plus fortes et une augmentation de la température plus faible.

élément Fuse: GRL adopte une bande de cuivre haute performance, et la conception de l’élément Fuse est plus raisonnable et la capacité de rupture est plus forte.

Remplissage: GRL adopte des sables siliceux en haute pureté.

FUtilisationCorps: GRL adopte la porcelaine haute fréquence.

NN20KWUI 001 RT16-1 Rapport d’essai 1116 _ report

NN20MVEK 001 RT16-2 Rapport d’essai 1116 _ rapport

RT16-00 (NT00, NH00) TUV

RT16-3 (NT, NH3) TUV

Pourquoi les disjoncteurs miniatures ne peuvent pas remplacer les fusibles?

Les disjoncteurs de circuits miniatures (MCB) et les fusibles sont tous deux des dispositifs de protection électrique utilisés dans les circuits électriques pour prévenir les surtensions et protéger l’équipement électrique contre les dommages. Cependant, ils ont quelques différences qui les rendent uniques et pas toujours interchangeables. Mèche de liaison

Voici quelques raisons pour lesquelles les MCB ne peuvent pas toujours remplacer les fusibles:

1.Resettable vs. non-réinitialisable: les MCB sont des périphériques réinitialisables, ce qui signifie qu’ils peuvent être facilement réinitialisés après avoir trébuché en raison d’un événement de survenance. D’autre part, les fusibles sont des dispositifs non réinitialisables, et une fois qu’ils soufflent en raison d’un événement de courant excessif, ils doivent être remplacés. Cela peut être un avantage pour les fusibles dans certains cas, car ils fournissent une indication claire qu’un événement de surcourant s’est produit et le circuit n’est pas protégé jusqu’à ce que leFusibleEst remplacé. En revanche, les MCB peuvent être réinitialisés sans aborder le problème sous-jacent, laissant potentiellement le circuit non protégé.

Sensibilité: les fusibles peuvent être plus sensibles aux événements surcourants par rapport aux MCB. Les fusibles sont disponibles dans diverses catégories et types actuels, et ils peuvent avoir des temps de réponse très rapides pour protéger les équipements électriques sensibles.

Les MCB, d’autre part, peuvent avoir un temps de réponse légèrement retardé, et leur sensibilité peut ne pas être aussi élevée que certains types de fusibles. Cela rend les fusibles plus adaptés à certaines applications où une protection précise et sensible est requise.

Exigences spécifiques à l’application: dans certains cas, des codes ou des règlements spécifiques en matière d’électricité peuvent exiger l’utilisation de fusibles pour certaines applications. Mèche de liaison

Par exemple, dans certains environnements industriels ou dangereux, les fusibles peuvent être prescrits par des règlements de sécurité en raison de leurs caractéristiques de performance ou de leur utilisation historique. Dans de tels cas, il se peut que les MCB ne soient pas autorisés à remplacer les fusibles en raison des exigences réglementaires en matière de conformité. Mèche de liaison

Coût: les fusibles sont généralement moins chers que les MCB, en particulier pour les applications à faible courant. Cette différence de coût peut être un facteur dans certaines applications où les contraintes budgétaires sont une considération. Dans de tels cas, le remplacement des fusibles par des MCB peut ne pas être rentable.

Infrastructure existante: dans certains cas, l’infrastructure électrique peut être conçue ou câblée spécifiquement pour les fusibles. Le remplacement des fusibles par des MCB peut nécessiter un recâblage ou des modifications du panneau ou du circuit électrique, ce qui peut ne pas être faisable ou rentable.

Fiabilité: les fusibles sont utilisés depuis longtemps et sont considérés comme fiables dans de nombreuses applications. Ils ont un design simple sans pièces mobiles, ce qui peut les rendre durables et moins sujets à la défaillance. Les MCB, étant des dispositifs plus complexes avec des composants mécaniques et électroniques, peuvent avoir une probabilité plus élevée de défaillance par rapport aux fusibles dans certains cas. Mèche de liaison

En conclusion, bien que les MCB soient largement utilisées et offrent de nombreux avantages par rapport aux fusibles, elles peuvent ne pas toujours être un remplacement direct en raison des différences dans la réinitialisation, la sensibilité, la conformité réglementaire, le coût, l’infrastructure existante et la fiabilité.

Le choix entre les MCB et les fusibles devrait être basé sur les exigences spécifiques du circuit électrique et de l’application, en tenant compte de facteurs tels que la performance, la sécurité, le coût et la conformité réglementaire. Mèche de liaison

Il est toujours recommandé de consulter un électricien ou un ingénieur qualifié pour déterminer le dispositif de protection approprié pour un circuit électrique particulier. Mèche de liaison
