Fusibles pour la protection des dispositifs semi-conducteurs

Description du produit

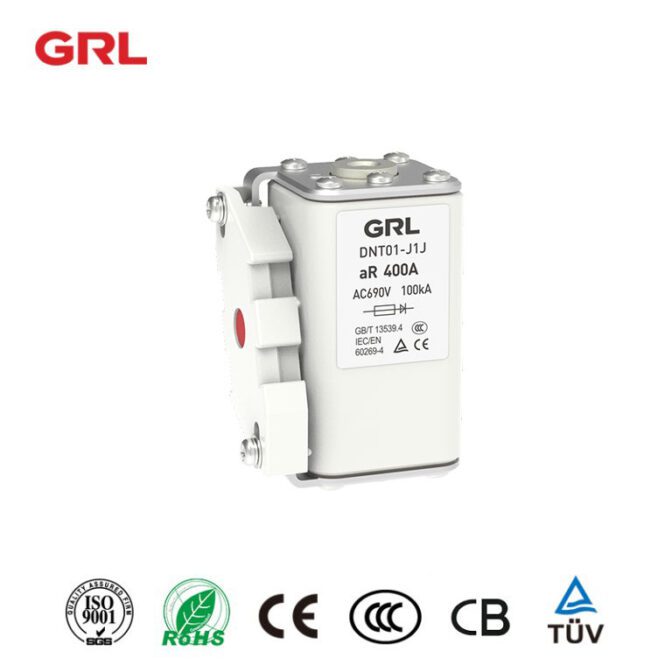

DNT– série J1J dispositif de protection des dispositifs de protection des semi-conducteurs de la série J1J
Carrosserie cassée, adaptée aux systèmes à courant alternatif, tension nominale
690V, courant nominal compris entre 100A et 1600A,
Utilisé pour la protection en court-circuit des composants semi-conducteurs et de leur équipement complet.

Tous les indicateurs de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

Paramètres de base des liens fusibles

Modèle de produit	Taille	Tension nominale?	Noté actuel?	Capacité de rupture (Rated Dracking Capacity (capacité de rupture))
DNT1-J1J-100	1	C.A. 690	100	100
DNT1-J1J-125			125
DNT1-J1J-160			160
DNT1-J1J-200			200
DNT1-J1J-250			250
DNT1-J1J-315			315
DNT1-J1J-350			350
DNT1-J1J-400			400
DNT1-J1J-450			450
DNT1-J1J-500			500
DNT1-J1J-550			550
DNT1-J1J-630			630 à 630
DNT2-J1J-350	2		350
DNT2-J1J-400			400
DNT2-J1J-450			450
DNT2-J1J-500			500
DNT2-J1J-550			550
DNT2-J1J-630			630 à 630
DNT2-J1J-710			710
DNT2-J1J-800			800
DNT2-J1J-900			900
DNT2-J1J-1000			1000
DNT2-J1J-1100 *			1100
DNT2-J1J-1250 *			1250
DNT3-J1J-800	3		800
DNT3-J1J-900			900
DNT3-J1J-1000			1000
DNT3-J1J-11003			1100
DNT3-J1J-1250			1250
DNT3-J1J-1400			1400
DNT3-J1J-1500			1500
DNT3-J1J-1600 *			1600

* indique que la taille d’installation B du produit est différente

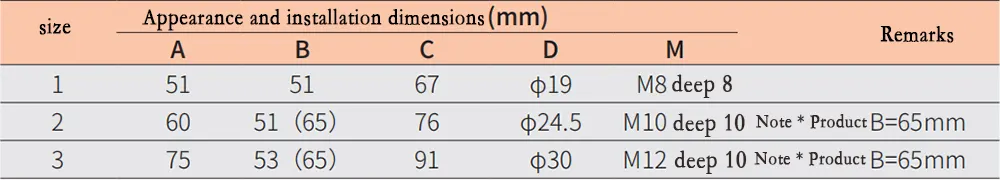

Aspect et dimensions de l’installation

Comment les tendances du marché dans l’industrie des semi-conducteurs ont-elles eu un impact sur la demande de fusibles à semi-conducteurs?

La demande de fusibles à semi-conducteurs est intimement liée aux tendances plus larges du marché dans l’industrie des semi-conducteurs. Voici comment les différentes tendances du marché peuvent avoir un impact sur la demande de fusibles semi-conducteurs:

1.La croissance de l’utilisation des semi-conducteurs:à mesure que l’utilisation des semi-conducteurs se développe dans diverses industries telles que l’automobile (en particulier les véhicules électriques), l’électronique grand public, l’automatisation industrielle et les systèmes d’énergie renouvelable, la demande de fusibles à semi-conducteurs augmente également. Ces fusibles sont essentiels pour protéger les composants électroniques sensibles des conditions de surtension et de surtension.

2.Miniaturisation et intégration:La tendance vers des dispositifs semi-conducteurs plus petits et plus intégrés peut avoir un effet complexe sur la demande de fusibles à semi-conducteurs. D’une part, les circuits intégrés peuvent nécessiter des fusibles plus petits et plus précis, mais d’autre part, l’intégration de dispositifs de protection dans les puces pourrait potentiellement réduire le besoin de composants à fusibles discrets.

3.Complexité et densité de puissance:à mesure que les appareils deviennent plus puissants et complexes, ils nécessitent souvent des densités de puissance plus élevées, ce qui peut augmenter la contrainte thermique et électrique sur les composants, augmentant ainsi potentiellement le besoin de solutions de protection robustes comme les fusibles à semi-conducteurs.

Questions relatives à la chaîne d’approvisionnement:L’industrie des semi-conducteurs a été confrontée à d’importantes perturbations de la chaîne d’approvisionnement ces dernières années en raison de facteurs tels que les tensions commerciales, la pandémie COVID-19 et les problèmes géopolitiques. Cela peut affecter la production et l’offre de fusibles à semi-conducteurs, ce qui entraîne des fluctuations de la demande à mesure que les fabricants tentent de gérer les stocks et les calendriers de production.

5. Progrès technologiques:Le développement de nouvelles technologies de semi-conducteurs, telles que le carbure de silicium (sic) et le nitrure de gallium (Gan), qui peuvent fonctionner à des températures et des tensions plus élevées, peut modifier les spécifications et la demande de fusibles à semi-conducteurs. Ces nouveaux matériaux peuvent gérer plus de puissance et sont plus efficaces, ce qui peut nécessiter le développement de nouveaux types de fusibles ou réduire le besoin de fusibles à mesure que les dispositifs deviennent intrinsèquement plus robustes.

6.Les exigences réglementaires et de sécurité:Au fur et à mesure que les gouvernements et les organismes industriels introduisent de nouvelles réglementations de sécurité, il peut y avoir une demande accrue pourFusibles à semi-conducteursPour assurer la conformité. Par exemple, les réglementations concernant la sécurité de l’électronique automobile ou des systèmes d’énergie renouvelable peuvent conduire à l’adoption de composants plus protecteurs.

7.cycles économiques:Les ralentissements et les hausses économiques peuvent affecter la demande d’électronique grand public et industrielle, impactant ainsi l’industrie des semi-conducteurs et la demande associée de fusibles à semi-conducteurs.

8.Advancements dans les technologies de protection des circuits:Si de nouvelles technologies de protection des circuits émergent qui sont plus efficaces ou rentables que les fusibles traditionnels, cela pourrait réduire la demande de fusibles à semi-conducteurs. Inversement, les progrès qui améliorent la performance des fusibles pourraient augmenter la demande.

La demande de fusibles semi-conducteurs est sensible au paysage technologique, économique et réglementaire de l’industrie des semi-conducteurs. Une augmentation des applications de semi-conducteurs est généralement de bon augure pour le marché des fusibles, mais les changements technologiques qui rendent les circuits intrinsèquement plus sûrs ou qui modifient la nature de la protection des circuits pourraient tempérer la demande.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

↑ Ar Fuses série DNT-O1J

Description du produit

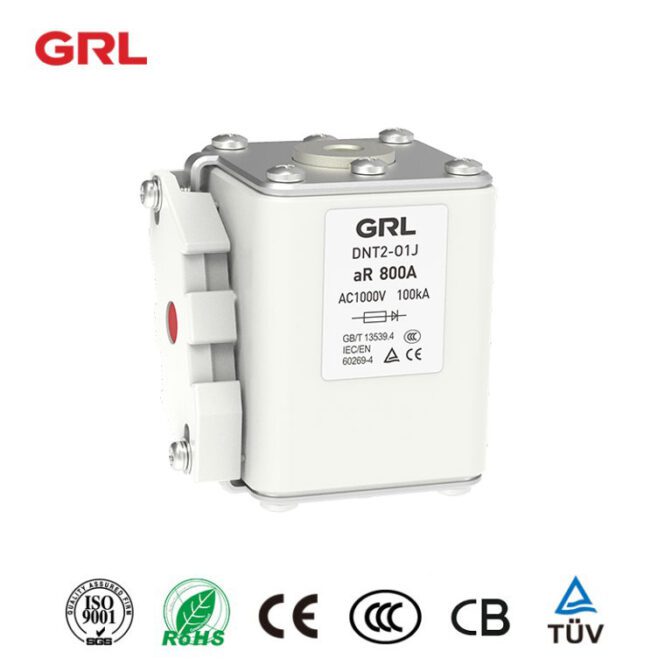

DNT– série O1J dispositif de protection des dispositifs de protection des semi-conducteurs de la série O1J
Carrosserie cassée, adaptée aux systèmes à courant alternatif, tension nominale
1000V, courant nominal 160A ~ 1500A, utilisé pour la protection en court-circuit des composants semi-conducteurs et de leur équipement complet.

Tous les indicateurs de performance du produit sont conformes à la norme GB / T 13539.4 / IEC 60269-4.

Paramètres de base des liens fusibles

Modèle de produit	Taille	Tension nominale?	évalué actuel?	Capacité de rupture nominale?
DNT1-01J-160	1	A.C. 1000	160	100
DNT1-01J-200			200
DNT1-01J-250			250
DNT1-01J-315			315
DNT1-01J-350			350
DNT1-01J-400			400
DNT1-01J-450			450
DNT1-01J-500			500
DNT1-01J-550			550
DNT1-01J-630			630 à 630
DNT2-01J-350	2		350
DNT2-01J-400			400
DNT2-01J-450			450
DNT2-01J-500			500
DNT2-01J-550			550
DNT2-01J-630			630 à 630
DNT2-01J-710			710
DNT2-01J-800			800
DNT3-01J-630	3		630 à 630
DNT3-01J-710			710
DNT3-01J-800			800
DNT3-01J-900			900
DNT3-01J-1000			1000
DNT3-01J-1100			1100
DNT3-01J-1250			1250
DNT3-01J-1400			1400
DNT3-01J-1500			1500

(en dollars des États-Unis)

Aspect et dimensions de l’installation

Quels sont les modes de défaillance les plus courants pour les fusibles semi-conducteurs, et comment peut-on les prévenir?

C’est ça.

Les fusibles à semi-conducteur sont conçus pour protéger les composants électroniques contre un courant excessif qui peut causer des dommages ou créer un risque pour la sécurité. Ils constituent un élément essentiel de la gestion de l’énergie et de la protection des circuits. Cependant, comme tous les composants, ils peuvent échouer, et leurs modes de défaillance peuvent être classés comme suit:

C’est ça.

1.Failures de surcharge:Le mode de défaillance le plus courant pour un fusible est une condition de surcharge où le courant dépasse la capacité nominale du fusible. C’est l’opération prévue-un fusible devrait « souffler » ou ouvrir le circuit dans des conditions de surcharge pour éviter d’endommager les composants du circuit.

C’est ça.

2. échecs de la fatigue:Au fil du temps, l’élément fusible peut se dégrader en raison du cycle thermique ou du stress répété des poussées de courant qui n’atteignent pas tout à fait le niveau nécessaire pour faire sauter le fusible. Cela peut éventuellement conduire à une rupture de fatigue où le fusible souffle à un courant inférieur à la valeur nominale.

C’est ça.

3. Défaillances environnementales:L’exposition à des températures élevées, à l’humidité ou à des environnements corrosifs peut dégrader les matériaux de fusible, conduisant à une défaillance prématurée.

C’est ça.

Défauts de fabrication:Des défauts tels que des impuretés dans l’élément de fusible, une fixation inadéquate du bouchon d’extrémité ou un dimensionnement incorrect peuvent causer une défaillance prématurée du fusible ou ne pas fonctionner comme prévu.

C’est ça.

Sélection ou installation imappropriées:Si un fusible n’est pas correctement sélectionné pour son application, il peut ne pas fonctionner correctement. Par exemple, l’utilisation d’un fusible avec une cote trop proche du courant de fonctionnement normal peut entraîner des déclenchements nuisibles, tandis qu’un fusible avec une cote trop élevée peut ne pas protéger le circuit de manière adéquate.

C’est ça.

6.Voltage transitoires:Les pointes ou les surtensions de tension peuvent provoquer une augmentation du courant qui peut faire sauter le fusible, même si la surtension est très brève.

C’est ça.

Pour éviter ces modes de défaillance, les mesures suivantes peuvent être prises:

C’est ça.

Calibrage approprié:Assurez-vous que les fusibles sont correctement dimensionnés pour le circuit qu’ils protègent. Le fusible devrait avoir un courant plus élevé que le courant de fonctionnement normal, mais inférieur au courant qui pourrait endommager les composants du circuit.

C’est ça.

Protection de l’environnement:Utilisez des fusibles avec la cote environnementale appropriée pour l’application et, si nécessaire, ajoutez une protection supplémentaire contre l’humidité, les températures extrêmes ou les substances corrosives.

C’est ça.

Contrôle de la qualité:Source fusibles de fabricants réputés qui adhèrent à des normes strictes de contrôle de la qualité pour minimiser le risque de défauts de fabrication.

C’est ça.

Installation correcte:Respectez les directives du fabricant pour l’installation des fusibles, y compris le montage et le contact appropriés avec les supports de fusible, afin d’éviter les problèmes liés aux raccordements desserrés ou à une pression de contact inappropriée.

C’est ça.

Durabilité du vélo:Pour les applications avec des surtensions de courant fréquentes, sélectionnez des fusibles conçus pour résister à un plus grand nombre de cycles.

C’est ça.

Protection contre les surtensions:Utiliser des dispositifs de protection contre les surtensions supplémentaires en conjonction avec des fusibles pour manipuler les transitoires et les pics de tension, tels que les variateurs d’oxyde métallique (MOV), les diodes de suppression de tension transitoire (TVS) ou les parafoudres.

C’est ça.

Inspection de routine:Mettre en œuvre un programme d’inspection et d’entretien de routine pour vérifier les signes de dégradation des fusibles ou de dommages à l’environnement.

C’est ça.

En comprenant les modes de défaillance courants des fusibles à semi-conducteurs et en prenant des mesures pour les prévenir, la fiabilité des systèmes électroniques peut être considérablement améliorée, réduisant les temps d’arrêt et les coûts de maintenance.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

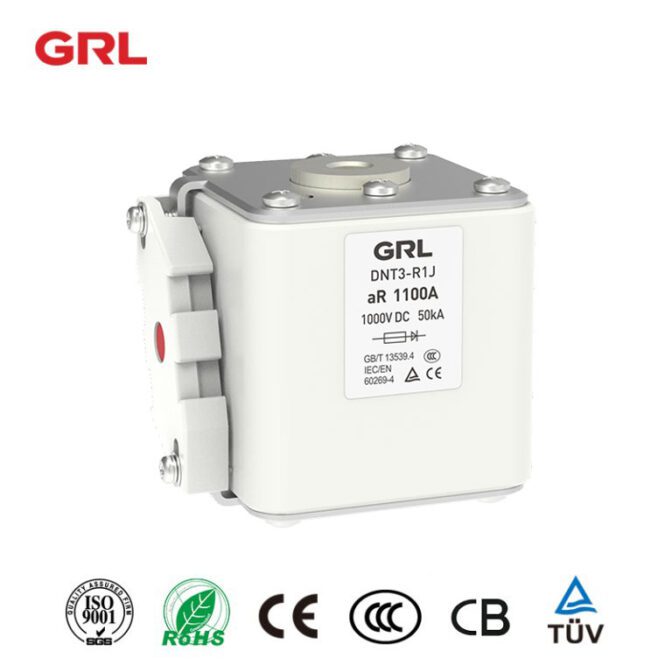

Protection des équipements semi-conducteurs Fuse Links DNT-R1J série DNT-R1J

Description du produit

Le fusible de protection des équipements semi-conducteurs de la série DNT– R1J convient aux systèmes à courant alternatif, avec une tension nominale de 1300V et un courant nominal de 160A ~ 1250A.

Il est utilisé pour la protection de court-circuit des composants semi-conducteurs et de leur équipement complet.

Tous les indicateurs de performance du produit sont conformes à GB / T 13539.4 / IEC 60269-4

Paramètres de base des liens fusibles

Modèle de produit	Taille	Tension nominale?	Noté actuel?	Capacité de rupture (Rated Dracking Capacity (capacité de rupture))
DNT1-R1J-160	1	AC 1300	160	100
DNT1-R1J-200			200
DNT1-R1J-250			250
DNT1-R1J-315			315
DNT1-R1J-350			350
DNT1-R1J-400			400
DNT1-R1J-450			450
DNT1-R1J-500			500
DNT1-R1J-550			550
DNT2-R1J-350	2		350
DNT2-R1J-400			400
DNT2-R1J-450			450
DNT2-R1J-500			500
DNT2-R1J-550			550
DNT2-R1J-630			630 à 630
DNT2-R1J-710			710
DNT2-R1J-800			800
DNT3-R1J-630	3		630 à 630
DNT3-R1J-710			710
DNT3-R1J-800			800
DNT3-R1J-900			900
DNT3-R1J-1000			1000
DNT3-R1J-1100			1100
DNT3-R1J-1250			1250

Aspect et dimensions de l’installation

Comment des facteurs environnementaux tels que la température ou l’humidité affectent-ils les performances des fusibles semi-conducteurs?

(en dollars des États-Unis)

Les facteurs environnementaux, en particulier la température et l’humidité, peuvent affecter de manière significative la performance et la fiabilité des fusibles à semi-conducteurs. Voici un examen plus approfondi de l’impact de ces facteurs sur le fonctionnement des fusibles:

C’est ça.

Effets de la température:

C’est ça.

Coefficient de température:La plupart des éléments à fusibles ont un coefficient de température positif, ce qui signifie que leur résistance augmente avec la température. Au fur et à mesure que la température augmente, l’élément fusible se réchauffe et sa résistance augmente, ce qui peut entraîner une réduction de la capacité de charge du courant. Dans les cas extrêmes, cela pourrait provoquer l’ouverture du fusible (coup) dans des conditions actuelles normales.

C’est ça.

Dérision:Les fusibles sont souvent décriés pour des températures ambiantes élevées. Les fabricants fournissent généralement des courbes de dérèglement qui montrent comment la cote actuelle du fusible devrait être réduite en fonction de la température ambiante. Faire fonctionner un fusible à une température plus élevée que celle pour laquelle il est évalué peut considérablement raccourcir sa durée de vie et augmenter la probabilité d’une défaillance prématurée.

C’est ça.

Endurance thermique:L’exposition à long terme à des températures élevées peut dégrader les matériaux utilisés dans le fusible, conduisant potentiellement à des défaillances. Cette dégradation peut être accélérée par des facteurs tels que le cycle thermique, où le fusible est chauffé et refroidi à plusieurs reprises.

C’est ça.

Effets de l’humidité:

C’est ça.

Corrosion:Une humidité élevée peut conduire à la corrosion des pièces métalliques dans le fusible, en particulier les bouchons d’extrémité et l’élément de fusible lui-même. La corrosion peut augmenter la résistance de l’élément de fusible et potentiellement entraîner une surchauffe et une défaillance.

C’est ça.

Pénétration d’humidité:Si l’humidité pénètre dans le corps des fusibles, elle peut provoquer des courts-circuits, en particulier dans les fusibles qui ne sont pas hermétiquement scellés. Cela peut être un problème important dans les environnements où la condensation est susceptible de se produire.

C’est ça.

Détérioration de l’isolation:L’humidité peut également détériorer tout matériau isolant dans ou autour du fusible, ce qui peut entraîner des fuites électriques ou des courts-circuits.

C’est ça.

Effets combinés de la température et de l’humidité:

C’est ça.

Vieillissement accéléré:La combinaison de haute température et d’humidité élevée peut accélérer le processus de vieillissement des fusibles. Les matériaux utilisés dans le fusible peuvent se détériorer plus rapidement dans ces conditions, ce qui réduit la durée de vie du fusible.

C’est ça.

Choc thermique:Les changements rapides de température, en particulier lorsqu’ils sont combinés avec l’humidité, peuvent provoquer un choc thermique. Cela peut entraîner un stress physique et des dommages potentiels à la structure du fusible.

C’est ça.

Pour atténuer ces impacts environnementaux:

C’est ça.

Sélectionnez les fusibles appropriés:Choisir des fusibles conçus pour fonctionner dans les conditions environnementales spécifiques auxquelles ils seront exposés. Cela peut inclure des fusibles avec des températures plus élevées ou ceux conçus pour résister à la corrosion et à l’infiltration d’humidité.

C’est ça.

Protection de l’environnement:Mettre en œuvre des mesures de contrôle de l’environnement, telles que le maintien d’un niveau de température et d’humidité contrôlé, l’utilisation de boîtiers pour protéger les fusibles contre l’exposition directe à des conditions difficiles, ou l’utilisation de revêtements conformes pour fournir une protection supplémentaire contre l’humidité et les contaminants.

C’est ça.

Entretien et inspection réguliers:Inspectez régulièrement les fusibles pour détecter des signes de corrosion, de dommages ou d’autres détériorations dues à des facteurs environnementaux. Remplacer tous les fusibles qui montrent des signes de dommages ou qui ont été en service au-delà de leur durée de vie recommandée.

C’est ça.

En comprenant et en gérant l’impact de facteurs environnementaux tels que la température et l’humidité, la fiabilité et la performance des fusibles semi-conducteurs dans diverses applications peuvent être maintenues efficacement.
