Vue d’ensemble

Le commutateur DNGW1 Load-Disconnector est conçu avec une structure de déconnexion visible et verticale, principalement utilisée dans les zones rurales.Réseaux de distribution.

Principales caractéristiques et avantages:

• Flexibilité d’installation:Les interrupteurs DNGW1 et DNHGW1 Load-Disconnector peuvent être montés horizontalement ou verticalement sur des poteaux simples ou doubles en métal, en béton ou en bois, offrant des options d’installation polyvalentes.
• Sécurité accrue:Ces commutateurs sont dotés d’un interrupteur auxiliaire à grande vitesse et d’une chambre d’extinction d’arc qui minimise la production d’arcs et de gaz, empêchant ainsi les arcs externes. Cette conception améliore la sécurité de l’opérateur et est respectueuse de l’environnement.
• Durabilité dans les environnements difficiles:L’isolant composite DNHGW1 Load-Disconnector Switch offre une excellente résistance aux produits chimiques, aux environnements salés et à des niveaux de pollution élevés, garantissant des performances fiables dans des conditions difficiles.
• Facilité de manipulation:Les matériaux légers utilisés dans ces commutateurs les rendent plus faciles à emballer, à transporter et à assembler. L’interrupteur de charge d’isolement est fabriqué par étapes séparées et fixé à une palette fermée avec des boulons pour un transport plus sûr et un emballage plus facile. Plusieurs phases sont montées sur un support et actionnées par un seul mécanisme d’entraînement.
• Conformité aux normes:Nos commutateurs de déconnexion de charge sont conformes aux normes IEC 60265-1 et IEC 62271-102, garantissant des performances fiables et de haute qualité.

Structure du commutateur Load-Disconnector

1, pièce conductrice principale: c’est la voie principale pour le courant électrique, assurant une conduction efficace et stable à l’intérieur de l’interrupteur.

2, isolation: ce composant assure l’isolation électrique, empêche le flux de courant indésirable et assure la sécurité et la fiabilité du fonctionnement de l’interrupteur.

3, partie de base: la fondation robuste qui soutient tous les autres composants, assurant l’intégrité structurelle et la facilité d’installation.

4, Arc extincting Hood: cette partie est cruciale pour minimiser la production d’arcs et de gaz pendant le fonctionnement. Il aide à éteindre tous les arcs qui peuvent se former, améliorant la sécurité et réduisant l’impact environnemental.

5, tableau de câblage: la carte de câblage facilite la connexion du câblage électrique, ce qui rend l’installation et la maintenance simples et efficaces.

6, pièce limitante: ce composant permet de contrôler et de limiter le mouvement à l’intérieur de l’interrupteur, en assurant un fonctionnement précis et en améliorant la performance globale de l’interrupteur.

Ces composants fonctionnent ensemble pour fournir une solution de déconnexion de charge fiable, sûre et efficace, adaptée à divers environnements d’installation et applications.

En savoir plus sur GRLInterrupteur d’isolateur HV& gt; & gt;

Paramètre technique

Mode: commutateur DNGW1-36 Load-Disconnector

Courant nominal: 400A / 630A

Tension nominale: 36 kv

Courant de rupture: 16 KA / 20KA

Power-Frequency WithstandVoitag: 85kv

Voitage impulsif: 195BIL

Distance de fuite: 720 mm / 900 mm

Dimensions: 1594 cm

Certification: ce

Points de vente

1, mécanisme de fonctionnement

Tout nouveau mécanisme de fonctionnement refus de remettre à neuf

3, support de pulvérisation en plastique

Procédé de galvanisation à chaud avec du plastique, pulvérisation sur le

Couche externe pas facile à rouiller prise en charge Load-Disconnector Switch.

2, isolant en porcelaine

Coulée isolante de haute qualité, anti-salissure durable, pas de nettoyage

4, bonne conductivité

Les parties conductrices du câblage sont plaquées en argent et ont

Bonne adhérenceConductivité.

Fonctionnement du commutateur de déconnexion de charge

Le commutateur Load-Disconnector est conçu pour isoler des parties d’un circuit électrique en interrompant le flux de courant électrique.

Contrairement aux disjoncteurs, qui sont destinés à protéger les circuits contre la surcharge, le commutateur de déconnexion haute tension est actionné manuellement ou à distance pour assurer la sécurité pendant la maintenance ou l’inspection.

Leur fonctionnement est simple mais critique; en séparant physiquement les contacts à l’intérieur du commutateur, ils créent un espace d’air qui garantit qu’aucun courant ne peut circuler dans le circuit à entretenir.

La conception de ces commutateurs varie en fonction de leur application, mais comprend généralement des mécanismes de rotation, de glissement ou de balancement pour ouvrir ou fermer le circuit électrique.

Ils doivent résister aux hautes tensions qu’ils contrôlent, impliquant souvent des technologies sophistiquées d’isolation et de suppression d’arc pour gérer les décharges électriques qui se produisent pendant le fonctionnement.

Conditions normales d’exploitation

1, température ambiante: -40 ℃ ~ + 40 ℃;

2, humidité relative: la valeur moyenne quotidienne n’est pas plus grande que 95%, et la valeur moyenne mensuelle n’est pas supérieure à 90%;

3, lieu d’installation: l’altitude ne dépasse pas 1000m;

4, vitesse du vent: pas plus de 35 m / s;

5, épaisseur du revêtement de glace: pas plus de 10 mm;

6, emplacement de l’installation: il ne devrait y avoir aucun risque d’incendie, d’explosion, de corrosion chimique et de vibrations graves;

7 ° intensité du tremblement de terre: pas plus de magnitude 8;

8, ne convient pas pour les endroits avec des risques de brûlure ou d’explosion, les endroits avec des vibrations ou des impacts sévères, les gaz conducteurs et chimiques et les zones avec une pollution sévère et des embruns salés.

Instruction de commande

1, no TEM;

2, tension nominale;

3, courant évalué;

4, que ce soit avec chambre d’extinction d’arc;

5, que ce soit avec support de montage;

6, s’il vous plaît nous informer avec vos exigences spéciales.

Vue d’ensemble

Le commutateur d’isolation de chargement DNGW1 est conçu avec une structure de déconnexion visible et verticale, principalement utilisée dans les zones rurales.Réseaux de distribution.

Principales caractéristiques et avantages:

• Flexibilité d’installation:Les interrupteurs d’isolation de chargement DNGW1 et DNHGW1 peuvent être montés horizontalement ou verticalement sur des poteaux simples ou doubles en métal, en béton ou en bois, offrant des options d’installation polyvalentes.
• Sécurité accrue:Ces commutateurs sont dotés d’un interrupteur auxiliaire à grande vitesse et d’une chambre d’extinction d’arc qui minimise la production d’arcs et de gaz, empêchant ainsi les arcs externes. Cette conception améliore la sécurité de l’opérateur et est respectueuse de l’environnement.
• Durabilité dans les environnements difficiles:L’isolateur composite DNHGW1 Load-isolation Switch offre une excellente résistance aux produits chimiques, aux environnements salés et à des niveaux de pollution élevés, garantissant des performances fiables dans des conditions difficiles.
• Facilité de manipulation:Les matériaux légers utilisés dans ces commutateurs les rendent plus faciles à emballer, à transporter et à assembler. L’interrupteur de charge d’isolement est fabriqué par étapes séparées et fixé à une palette fermée avec des boulons pour un transport plus sûr et un emballage plus facile. Plusieurs phases sont montées sur un support et actionnées par un seul mécanisme d’entraînement.
• Conformité aux normes:Nos commutateurs d’isolation de chargement sont conformes aux normes IEC 60265-1 et IEC 62271-102, garantissant des performances fiables et de haute qualité.

Structure de laInterrupteur d’isolement du chargement

1, pièce conductrice principale: c’est la voie principale pour le courant électrique, assurant une conduction efficace et stable à l’intérieur de l’interrupteur.

2, isolation: ce composant assure l’isolation électrique, empêche le flux de courant indésirable et assure la sécurité et la fiabilité du fonctionnement de l’interrupteur.

3, partie de base: la fondation robuste qui soutient tous les autres composants, assurant l’intégrité structurelle et la facilité d’installation.

4, Arc extincting Hood: cette partie est cruciale pour minimiser la production d’arcs et de gaz pendant le fonctionnement. Il aide à éteindre tous les arcs qui peuvent se former, améliorant la sécurité et réduisant l’impact environnemental.

5, tableau de câblage: la carte de câblage facilite la connexion du câblage électrique, ce qui rend l’installation et la maintenance simples et efficaces.

6, pièce limitante: ce composant permet de contrôler et de limiter le mouvement à l’intérieur de l’interrupteur, en assurant un fonctionnement précis et en améliorant la performance globale de l’interrupteur.

Ces composants fonctionnent ensemble pour fournir une solution de déconnexion de charge fiable, sûre et efficace, adaptée à divers environnements d’installation et applications.

En savoir plus sur GRLInterrupteur d’isolateur HV& gt; & gt;

Paramètre technique

Mode: commutateur DNGW1-36 Load-Disconnector

Courant nominal: 400A / 630A

Tension nominale: 24kv / 36kv

Courant de rupture: 16 KA / 20KA

Power-Frequency WithstandVoitag: 85kv

Voitage impulsif: 195BIL

Distance de fuite: 720 mm / 900 mm

Dimensions: 1594 cm

Certification: ce

Fonctionnement de l’interrupteur d’isolement du chargement

Les interrupteurs d’isolement du chargement sont conçus pour isoler des parties d’un circuit électrique en interrompant le flux de courant électrique.

Contrairement aux disjoncteurs, qui sont destinés à protéger les circuits contre la surcharge, le commutateur d’isolement de chargement haute tension est actionné manuellement ou à distance pour assurer la sécurité pendant la maintenance ou l’inspection.

Leur fonctionnement est simple mais critique; en séparant physiquement les contacts à l’intérieur du commutateur, ils créent un espace d’air qui garantit qu’aucun courant ne peut circuler dans le circuit à entretenir.

La conception de ces commutateurs varie en fonction de leur application, mais comprend généralement des mécanismes de rotation, de glissement ou de balancement pour ouvrir ou fermer le circuit électrique.

Ils doivent résister aux hautes tensions qu’ils contrôlent, impliquant souvent des technologies sophistiquées d’isolation et de suppression d’arc pour gérer les décharges électriques qui se produisent pendant le fonctionnement.

Conditions normales d’exploitation

1, température ambiante: -40 ℃ ~ + 40 ℃;

2, humidité relative: la valeur moyenne quotidienne n’est pas plus grande que 95%, et la valeur moyenne mensuelle n’est pas supérieure à 90%;

3, lieu d’installation: l’altitude ne dépasse pas 1000m;

4, vitesse du vent: pas plus de 35 m / s;

5, épaisseur du revêtement de glace: pas plus de 10 mm;

6, emplacement de l’installation: il ne devrait y avoir aucun risque d’incendie, d’explosion, de corrosion chimique et de vibrations graves;

7 ° intensité du tremblement de terre: pas plus de magnitude 8;

8, ne convient pas pour les endroits avec des risques de brûlure ou d’explosion, les endroits avec des vibrations ou des impacts sévères, les gaz conducteurs et chimiques et les zones avec une pollution sévère et des embruns salés.

Instruction de commande

1, no TEM;

2, tension nominale;

3, courant évalué;

4, que ce soit avec chambre d’extinction d’arc;

5, que ce soit avec support de montage;

6, s’il vous plaît nous informer avec vos exigences spéciales.

Vue d’ensemble

Le commutateur de charge d’isolement DNGW1 est conçu avec une structure de déconnexion visible et verticale, principalement utilisée dans les zones rurales.Réseaux de distribution.

Principales caractéristiques et avantages:

• Flexibilité d’installation:Les interrupteurs de charge d’isolement DNGW1 et DNHGW1 peuvent être montés horizontalement ou verticalement sur des poteaux simples ou doubles en métal, en béton ou en bois, offrant des options d’installation polyvalentes.
• Sécurité accrue:Ces commutateurs sont dotés d’un interrupteur auxiliaire à grande vitesse et d’une chambre d’extinction d’arc qui minimise la production d’arcs et de gaz, empêchant ainsi les arcs externes. Cette conception améliore la sécurité de l’opérateur et est respectueuse de l’environnement.
• Durabilité dans les environnements difficiles:L’isolateur composite du commutateur de charge d’isolement DNHGW1 offre une excellente résistance aux produits chimiques, aux environnements salés et à des niveaux de pollution élevés, garantissant des performances fiables dans des conditions difficiles.
• Facilité de manipulation:Les matériaux légers utilisés dans ces commutateurs les rendent plus faciles à emballer, à transporter et à assembler. L’interrupteur de charge d’isolement est fabriqué par étapes séparées et fixé à une palette fermée avec des boulons pour un transport plus sûr et un emballage plus facile. Plusieurs phases sont montées sur un support et actionnées par un seul mécanisme d’entraînement.
• Conformité aux normes:Nos interrupteurs de charge d’isolement sont conformes aux normes IEC 60265-1 et IEC 62271-102, garantissant des performances fiables et de haute qualité.

Structure de laInterrupteur de charge d’isolement

1, pièce conductrice principale: c’est la voie principale pour le courant électrique, assurant une conduction efficace et stable à l’intérieur de l’interrupteur.

2, isolation: ce composant assure l’isolation électrique, empêche le flux de courant indésirable et assure la sécurité et la fiabilité du fonctionnement de l’interrupteur.

3, partie de base: la fondation robuste qui soutient tous les autres composants, assurant l’intégrité structurelle et la facilité d’installation.

4, Arc extincting Hood: cette partie est cruciale pour minimiser la production d’arcs et de gaz pendant le fonctionnement. Il aide à éteindre tous les arcs qui peuvent se former, améliorant la sécurité et réduisant l’impact environnemental.

5, tableau de câblage: la carte de câblage facilite la connexion du câblage électrique, ce qui rend l’installation et la maintenance simples et efficaces.

6, pièce limitante: ce composant permet de contrôler et de limiter le mouvement à l’intérieur de l’interrupteur, en assurant un fonctionnement précis et en améliorant la performance globale de l’interrupteur.

Ces composants fonctionnent ensemble pour fournir une solution de déconnexion de charge fiable, sûre et efficace, adaptée à divers environnements d’installation et applications.

En savoir plus sur GRLInterrupteur d’isolateur HV& gt; & gt;

Points de vente

1, mécanisme de fonctionnement

Tout nouveau mécanisme de fonctionnement refus de remettre à neuf

2, isolant en porcelaine

Bonne isolation coulée isolante de haute qualité durable

Antisalissure, pas de nettoyage

3, support de pulvérisation en plastique

Procédé de galvanisation à chaud avec du plastique, pulvérisation sur le

La couche extérieure n’est pas facile à prendre en charge par la rouille interrupteur d’isolement

4, bonne conductivité

Les parties conductrices du câblage sont plaquées en argent et ont

Bonne adhésionConductivité.

Fonctionnement du commutateur de déconnexion de charge

Le commutateur Load-Disconnector est conçu pour isoler des parties d’un circuit électrique en interrompant le flux de courant électrique.

Contrairement aux disjoncteurs, qui sont destinés à protéger les circuits contre la surcharge, le commutateur de déconnexion haute tension est actionné manuellement ou à distance pour assurer la sécurité pendant la maintenance ou l’inspection.

Leur fonctionnement est simple mais critique; en séparant physiquement les contacts à l’intérieur du commutateur, ils créent un espace d’air qui garantit qu’aucun courant ne peut circuler dans le circuit à entretenir.

La conception de ces commutateurs varie en fonction de leur application, mais comprend généralement des mécanismes de rotation, de glissement ou de balancement pour ouvrir ou fermer le circuit électrique.

Ils doivent résister aux hautes tensions qu’ils contrôlent, impliquant souvent des technologies sophistiquées d’isolation et de suppression d’arc pour gérer les décharges électriques qui se produisent pendant le fonctionnement.

Conditions normales d’exploitation

1, température ambiante: -40 ℃ ~ + 40 ℃;

2, humidité relative: la valeur moyenne quotidienne n’est pas plus grande que 95%, et la valeur moyenne mensuelle n’est pas supérieure à 90%;

3, lieu d’installation: l’altitude ne dépasse pas 1000m;

4, vitesse du vent: pas plus de 35 m / s;

5, épaisseur du revêtement de glace: pas plus de 10 mm;

6, emplacement de l’installation: il ne devrait y avoir aucun risque d’incendie, d’explosion, de corrosion chimique et de vibrations graves;

7 ° intensité du tremblement de terre: pas plus de magnitude 8;

8, ne convient pas pour les endroits avec des risques de brûlure ou d’explosion, les endroits avec des vibrations ou des impacts sévères, les gaz conducteurs et chimiques et les zones avec une pollution sévère et des embruns salés.

Instruction de commande

1, no TEM;

2, tension nominale;

3, courant évalué;

4, que ce soit avec chambre d’extinction d’arc;

5, que ce soit avec support de montage;

6, s’il vous plaît nous informer avec vos exigences spéciales.

Vue d’ensemble

Le commutateur de ligne de pôle haute tension DNGW1 est conçu avec une structure de déconnexion visible et verticale, principalement utilisée dans les zones rurales.Réseaux de distribution.

Principales caractéristiques et avantages:

• Flexibilité d’installation:Les commutateurs de ligne haute tension DNGW1 et DNHGW1 peuvent être montés horizontalement ou verticalement sur des poteaux simples ou doubles en métal, en béton ou en bois, offrant des options d’installation polyvalentes.
• Sécurité accrue:Ces commutateurs sont dotés d’un interrupteur auxiliaire à grande vitesse et d’une chambre d’extinction d’arc qui minimise la production d’arcs et de gaz, empêchant ainsi les arcs externes. Cette conception améliore la sécurité de l’opérateur et est respectueuse de l’environnement.
• Durabilité dans les environnements difficiles:L’isolant composite du commutateur de ligne haute tension DNHGW1 offre une excellente résistance aux produits chimiques, aux environnements salés et à des niveaux de pollution élevés, garantissant des performances fiables dans des conditions difficiles.
• Facilité de manipulation:Les matériaux légers utilisés dans ces commutateurs les rendent plus faciles à emballer, à transporter et à assembler. L’interrupteur de ligne de pôle haute tension est fabriqué par étapes séparées et fixé à une palette fermée avec des boulons pour un transport plus sûr et un emballage plus facile. Plusieurs phases sont montées sur un support et actionnées par un seul mécanisme d’entraînement.
• Conformité aux normes:Nos commutateurs de ligne de poteaux haute tension sont conformes aux normes IEC 60265-1 et IEC 62271-102, garantissant des performances fiables et de haute qualité.

Structure de laInterrupteur de ligne de pôle haute tension

1, pièce conductrice principale: c’est la voie principale pour le courant électrique, assurant une conduction efficace et stable à l’intérieur de l’interrupteur.

2, isolation: ce composant assure l’isolation électrique, empêche le flux de courant indésirable et assure la sécurité et la fiabilité du fonctionnement de l’interrupteur.

3, partie de base: la fondation robuste qui soutient tous les autres composants, assurant l’intégrité structurelle et la facilité d’installation.

4, Arc extincting Hood: cette partie est cruciale pour minimiser la production d’arcs et de gaz pendant le fonctionnement. Il aide à éteindre tous les arcs qui peuvent se former, améliorant la sécurité et réduisant l’impact environnemental.

5, tableau de câblage: la carte de câblage facilite la connexion du câblage électrique, ce qui rend l’installation et la maintenance simples et efficaces.

6, pièce limitante: ce composant permet de contrôler et de limiter le mouvement à l’intérieur de l’interrupteur, en assurant un fonctionnement précis et en améliorant la performance globale de l’interrupteur.

Ces composants fonctionnent ensemble pour fournir une solution de déconnexion de charge fiable, sûre et efficace, adaptée à divers environnements d’installation et applications.

En savoir plus sur GRLInterrupteur d’isolateur HV& gt; & gt;

Fonctionnement du commutateur de déconnexion de charge

Le commutateur Load-Disconnector est conçu pour isoler des parties d’un circuit électrique en interrompant le flux de courant électrique.

Contrairement aux disjoncteurs, qui sont destinés à protéger les circuits contre la surcharge, le commutateur de déconnexion haute tension est actionné manuellement ou à distance pour assurer la sécurité pendant la maintenance ou l’inspection.

Leur fonctionnement est simple mais critique; en séparant physiquement les contacts à l’intérieur du commutateur, ils créent un espace d’air qui garantit qu’aucun courant ne peut circuler dans le circuit à entretenir.

La conception de ces commutateurs varie en fonction de leur application, mais comprend généralement des mécanismes de rotation, de glissement ou de balancement pour ouvrir ou fermer le circuit électrique.

Ils doivent résister aux hautes tensions qu’ils contrôlent, impliquant souvent des technologies sophistiquées d’isolation et de suppression d’arc pour gérer les décharges électriques qui se produisent pendant le fonctionnement.

Conditions normales d’exploitation

1, température ambiante: -40 ℃ ~ + 40 ℃;

2, humidité relative: la valeur moyenne quotidienne n’est pas plus grande que 95%, et la valeur moyenne mensuelle n’est pas supérieure à 90%;

3, lieu d’installation: l’altitude ne dépasse pas 1000m;

4, vitesse du vent: pas plus de 35 m / s;

5, épaisseur du revêtement de glace: pas plus de 10 mm;

6, emplacement de l’installation: il ne devrait y avoir aucun risque d’incendie, d’explosion, de corrosion chimique et de vibrations graves;

7 ° intensité du tremblement de terre: pas plus de magnitude 8;

8, ne convient pas pour les endroits avec des risques de brûlure ou d’explosion, les endroits avec des vibrations ou des impacts sévères, les gaz conducteurs et chimiques et les zones avec une pollution sévère et des embruns salés.

Instruction de commande

1, no TEM;

2, tension nominale;

3, courant évalué;

4, que ce soit avec chambre d’extinction d’arc;

5, que ce soit avec support de montage;

6, s’il vous plaît nous informer avec vos exigences spéciales.

Vue d’ensemble

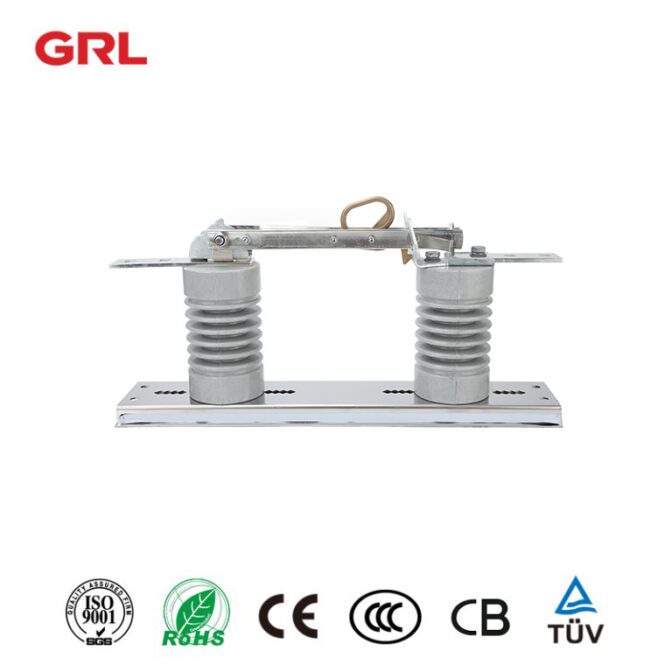

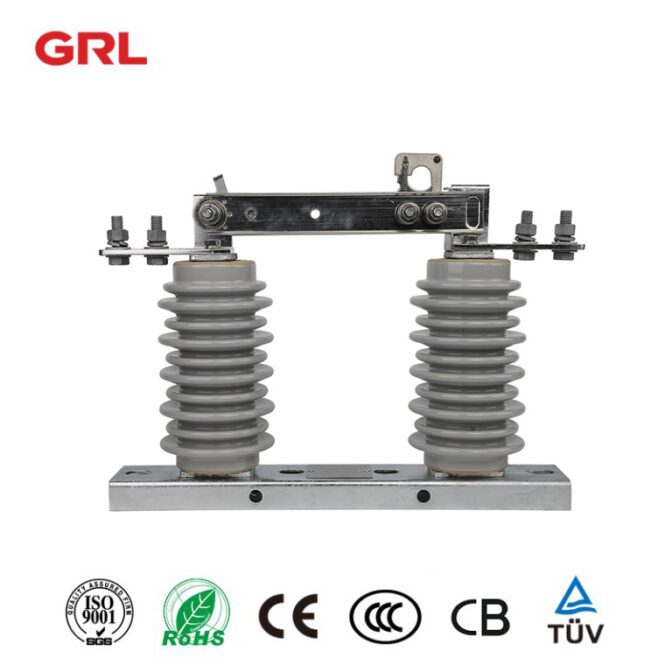

Le HVInterrupteur de déconnexion joue principalement un rôle de sécurité dans le réseau de puissance. Sa tâche est d’ouvrir et de fermer les circuits sous aucune charge pour atteindre l’objectif de la maintenance des pannes de courant et de la conversion des circuits.

à l’état fermé, le commutateur de déconnexion HV ​ peut passer de manière fiable le courant nominal et transporter le courant de court-circuit;

à l’état ouvert, il forme une fracture d’isolement clairement visible avec une isolation fiable, de sorte que les lignes qui doivent être réparées ou segmentées sont isolées des lignes sous tension.

Assurer la sécurité du personnel de maintenance et de l’équipement de ligne.

Comme le commutateur d’isolement haute tension ne dispose pas d’un dispositif spécial d’extinction à arc, il n’ouvre et ne ferme généralement les lignes que lorsqu’il n’y a pas de charge.Mais lorsque certains cas d’utilisation spéciaux, tels que le changement de bus, l’arrêt des transformateurs sans charge et des bus sans charge, etc., il devrait également être en mesure de séparer et de combiner le courant de conversion du bus (courant de circulation), le courant d’excitation du transformateur sans charge, le courant capacitif du bus sans charge, etc.

Chaque phase de la structure de l’interrupteur de déconnexion HV se compose d’un châssis, d’un isolant de pilier, d’une lame, de contacts et d’autres pièces.

Il y a des vis sur le côté de la lame pour ajuster la pression de contact et un ressort pour la compression. L’extrémité supérieure est équipée d’une boucle de traction fixe et d’un dispositif d’auto-verrouillage connecté à celle-ci, qui est utilisé pour l’ouverture et la fermeture de la tige à crochet isotherme.

Le produit présente les avantages d’une grande surface de contact, d’une faible résistance au contact, d’une bonne conductivité électrique et d’une résistance mécanique élevée.

Normes de mise en œuvre des produits IEC62271-102, IEC60071-2, IEC60694.

C’est ça.

Structure de l’interrupteur de déconnexion HV

1, partie conductrice principale

Y compris: contacts dynamiques et statiques, tableau terminal, dispositif de verrouillage automatique, lame, ressort, limiteur, etc.

2, partie d’isolation

Se réfère principalement aux isolants

3, partie de base

Contient: Canal siège en acier

4, plaques signalétiques, étiquettes anti-contrefaçon, etc.

5, installer des accessoires

Comprend: acier d’angle d’installation, boulons d’installation, etc.

Points de vente

1, mécanisme de fonctionnement

Tout nouveau mécanisme de fonctionnement refus de remettre à neuf

C’est ça.

2, isolant en porcelaine

Bonne isolation coulée isolante de haute qualité durable

Antisalissure, pas de nettoyage

C’est ça.

3, support de pulvérisation en plastique

Procédé de galvanisation à chaud avec du plastique, pulvérisation sur le

La couche extérieure n’est pas facile à prendre en charge par la rouille interrupteur d’isolement

C’est ça.

4, bonne conductivité

Les parties conductrices du câblage sont plaquées en argent et ont

Bonne adhérenceConductivité.

C’est ça.

C’est ça.

Fonctionnement de l’interrupteur de déconnexion HV

Les interrupteurs de déconnexion HV, ou interrupteurs d’isolement, sont conçus pour isoler des parties d’un circuit électrique en interrompant le flux de courant électrique. Contrairement aux disjoncteurs, qui sont destinés à protéger les circuits contre la surcharge, le commutateur de déconnexion HV est actionné manuellement ou à distance pour assurer la sécurité pendant la maintenance ou l’inspection.

Leur fonctionnement est simple mais critique; en séparant physiquement les contacts à l’intérieur du commutateur, ils créent un espace d’air qui garantit qu’aucun courant ne peut circuler dans le circuit à entretenir.

La conception de ces commutateurs varie en fonction de leur application, mais comprend généralement des mécanismes de rotation, de glissement ou de balancement pour ouvrir ou fermer le circuit électrique.

Ils doivent résister aux hautes tensions qu’ils contrôlent, impliquant souvent des technologies sophistiquées d’isolation et de suppression d’arc pour gérer les décharges électriques qui se produisent pendant le fonctionnement.

Conditions normales d’exploitation

1, température ambiante: -40 ℃ ~ + 40 ℃;

2, humidité relative: la valeur moyenne quotidienne n’est pas plus grande que 95%, et la valeur moyenne mensuelle n’est pas supérieure à 90%;

3, lieu d’installation: l’altitude ne dépasse pas 1000m;

4, vitesse du vent: pas plus de 35 m / s;

5, épaisseur du revêtement de glace: pas plus de 10 mm;

6, emplacement de l’installation: il ne devrait y avoir aucun risque d’incendie, d’explosion, de corrosion chimique et de vibrations graves;

7 ° intensité du tremblement de terre: pas plus de magnitude 8;

8, ne convient pas pour les endroits avec des risques de brûlure ou d’explosion, les endroits avec des vibrations ou des impacts sévères, les gaz conducteurs et chimiques et les zones avec une pollution sévère et des embruns salés.

Instruction de commande

1, no TEM;

2, tension nominale;

3, courant évalué;

4, que ce soit avec chambre d’extinction d’arc;

5, que ce soit avec support de montage;

6, s’il vous plaît nous informer avec vos exigences spéciales.

Quelles sont les principales fonctions d’un commutateur de déconnexion haute tension?

AInterrupteur de déconnexion haute tension​

La fonction principale d’un interrupteur de déconnexion haute tension est de fournirIsolation électrique. Lors d’un entretien régulier ou de pannes imprévues dans le système d’alimentation, le commutateur de déconnexion peut isoler complètement l’équipement qui doit être entretenu des pièces sous tension. Cela garantit que les travailleurs peuvent effectuer la maintenance en toute sécurité sans risque de choc électrique.

Cette fonction est particulièrement importante dans des endroits commeSous-stationsEtRéseaux de transport d’électricité, où il crée un environnement de travail sûr et non électrifié pour les opérateurs de système et aide à prévenir les accidents.

Contrairement aux disjoncteurs, la structure mécanique d’un interrupteur de déconnexion haute tension est très simple. Lorsque l’interrupteur est ouvert, leLe point de déconnexion est clairement visible. Cette conception visuelle permet aux opérateurs de confirmer facilement si l’interrupteur est en position ouverte, ce qui réduit considérablement le risque d’erreurs. Cette isolation physique claire garantit que l’équipement peut être inspecté et entretenu en toute sécurité lorsqu’il est mis hors tension.

Les interrupteurs de déconnexion haute tension sont conçus pour fonctionner de manière fiable dans des systèmes à haute tension, capables de gérer de fortes charges de tension et de courant pendant de longues périodes. Même dans des conditions difficiles (comme une humidité élevée ou des températures extrêmes), l’interrupteur reste efficace pour assurer le bon fonctionnement du système.

Il est important de noter queHaute tensionDébrancher les interrupteursNe doit jamais être utilisé sous charge. En d’autres termes, l’interrupteur ne doit pas être utilisé pour briser un circuit lorsque le système est encore en service, car cela pourrait entraîner de graves risques pour la sécurité.

Spécifications techniques clés d’un interrupteur de déconnexion haute tension

(1)Tension nominale: la tension nominale se réfère à la tension maximale qu’un interrupteur de déconnexion haute tension peut gérer dans des conditions de fonctionnement normales. C’est l’un des facteurs les plus importants à considérer lors du choix d’un interrupteur de déconnexion haute tension.

2.Courant nominal: indique le courant maximal que l’interrupteur peut gérer en continu pendant le fonctionnement. Il reflète la capacité de l’interrupteur à gérer la charge, garantissant que l’appareil peut fonctionner de manière stable pendant de longues périodes sans surchauffe ou dysfonctionnement.

3.Durée nominale courte durée de résistance au courant: cette spécification montre la capacité du commutateur à supporter des niveaux de courant élevés lors d’un court-circuit ou d’une situation de défaut. Les courants de court-circuit sont généralement beaucoup plus élevés que les courants de fonctionnement normaux, et le commutateur de déconnexion doit résister à ces pics pendant quelques secondes sans subir de dommages permanents.

4.Crête nominale résister au courant: cela mesure le courant de pointe le plus élevé que le commutateur peut gérer pendant l’instant où un court-circuit se produit. Les courants de court-circuit peuvent augmenter rapidement, en particulier au moment où la défaillance commence, et cette cote montre la capacité du commutateur à gérer ces surtensions élevées à court terme.

5.Environnement opérationnelétant donné que les interrupteurs de déconnexion haute tension sont souvent installés à l’extérieur, ils doivent résister à des conditions environnementales difficiles, y compris des températures extrêmes, l’humidité, des vents forts et de fortes pluies. Ce facteur doit être pris en compte lors de la sélection d’un commutateur pour s’assurer qu’il fonctionnera de manière fiable dans l’environnement spécifique où il sera utilisé.

Ces spécifications garantissent que le commutateur de déconnexion haute tension peut fonctionner en toute sécurité et efficacement dans divers systèmes d’alimentation et conditions environnementales.

Comment un interrupteur de déconnexion haute tension assure-t-il la sécurité pendant la maintenance?

L’une des fonctions clés d’un interrupteur de déconnexion haute tension est de fournir une isolation électrique claire. Lorsqu’un système électrique nécessite un entretien ou une réparation, les opérateurs peuvent utiliser le commutateur de déconnexion pour séparer complètement l’équipement électrique des parties haute tension du système. Une fois que le commutateur de déconnexion est en position « ouverte », il n’y a plus de courant circulant dans le circuit, et le point de déconnexion est physiquement visible. Cela fournit au personnel de maintenance un signal visuel clair, ce qui garantit que la zone de travail est complètement désactivée.

Cette conception de rupture visible permet aux opérateurs de vérifier facilement que l’interrupteur est en position ouverte, ce qui réduit considérablement le risque d’erreur humaine ou de redynamisation accidentelle de l’équipement. En offrant une telle isolation claire, le commutateur de déconnexion haute tension prévient efficacement les chocs électriques accidentels causés par des erreurs, assurant ainsi la sécurité des travailleurs pendant la maintenance.

à quels types de systèmes d’alimentation les commutateurs de déconnexion haute tension sont-ils adaptés?

Les interrupteurs de déconnexion haute tension sont largement utilisés dans presque tous lesLignes de transmissionEt divers types de systèmes d’alimentation. Alors que l’industrie électrique chinoise se développe rapidement et que le réseau électrique continue de se développer, la demande de commutateurs de déconnexion haute tension augmente également.

Ces commutateurs jouent un rôle crucial dansRéseaux de transport d’électricité, fournissant une isolation fiable en cas de besoin. Lorsqu’un défaut se produit sur une ligne électrique, le commutateur de déconnexion haute tension crée un point de rupture clairement visible, ce qui permet au personnel de maintenance de confirmer facilement que le circuit est désactivé en toute sécurité. Cette caractéristique assure la sécurité des travailleurs pendant les réparations ou l’entretien.

Grâce à leur capacité d’isolation fiable, les commutateurs de déconnexion haute tension sont essentiels dans divers types deRéseaux électriques, sous-stations, lignes de transport et réseaux de distribution, assurer la sécurité et la stabilité opérationnelles tant dans les opérations courantes que dans les situations d’urgence.

Interrupteur de rupture de charge haute tension vue d’ensemble

Fonctionnalité et sécurité le commutateur de rupture de charge haute tension est un élément crucial du réseau électrique, principalement conçu pour améliorer la sécurité. Sa fonction principale est de permettre l’isolement du circuit pour la maintenance ou le changement de circuit sans charge. Lorsqu’il est fermé, il conduit de manière fiable le courant nominal et résiste aux conditions de court-circuit. à l’état ouvert, il fournit une rupture clairement visible qui isole efficacement les sections de réseau nécessitant une maintenance des circuits sous tension, protégeant ainsi le personnel et l’équipement de maintenance.

Cas d’utilisation spéciale

Généralement utilisé sans charge, le commutateur de rupture de charge haute tension peut gérer des scénarios spécifiques tels que la commutation des connexions de bus ou la déconnexion des transformateurs et des bus sans charge. Il gère les courants de conversion de bus, les courants d’excitation des transformateurs et les courants capacitifs avec une grande fiabilité.

Composantes structurellesChaque phase de l’interrupteur comprend:

• Un châssis robuste et un isolant à piliers
• Une lame avec vis latérales pour le réglage de la pression de contact
• Contacts équipés d’un ressort pour la tension et d’une boucle de traction fixe avec un dispositif d’auto-verrouillage pour la sécurité opérationnelle

Haute conductivité et résistance mécaniqueLa conception garantit une conductivité électrique et une résistance mécanique optimales grâce à une grande surface de contact et une faible résistance. Les composants sont conçus pour répondre aux normes internationales, y compris les normes IEC62271-102, IEC60071-2 et IEC60694, ce qui reflète son applicabilité mondiale.

Interrupteur de rupture de charge haute tensionStructure

1. Parties conductrices:Comprend des contacts dynamiques et statiques, des lames et des limiteurs, rehaussés d’un placage argenté pour une conductivité supérieure.

2. Isolation:Utilise des isolants de haute qualité pour une isolation électrique efficace.

3. Structure d’appui:Dispose d’une base en acier de canal avec des supports galvanisés à chaud, enduits de plastique pour la résistance à la corrosion et la durabilité.

4. Autres caractéristiques:Plaques signalétiques et étiquettes anti-contrefaçon pour garantir l’authenticité et la traçabilité.

Interrupteur de rupture de charge haute tensionPoints de vente

• Mécanisme de fonctionnement novateur:Garantit la fiabilité avec un design à la pointe de la technologie, en évitant l’utilisation de pièces remises à neuf.
• Isolateurs de qualité:Les isolants en porcelaine de haute qualité offrent une excellente isolation et sont durables, réduisant ainsi le besoin de nettoyage.
• Supports protégés & # 160;:Revêtus de plastique sur une base galvanisée à chaud, ces supports résistent à la corrosion et soutiennent efficacement le commutateur d’isolement.

Lignes directrices opérationnellesLe commutateur fonctionne manuellement ou à distance pour déconnecter l’alimentation, créant un espace d’air qui garantit aucun flux de courant pendant la maintenance. Ce mécanisme simple est essentiel pour assurer la sécurité dans les environnements à haute tension.

Quelle est la différence entre un disjoncteur et un interrupteur de rupture de charge haute tension?

Les disjoncteurs haute tension et les interrupteurs d’isolement haute tension sont tous deux des composants essentiels des systèmes de distribution électrique, en particulier dans la gestion et la protection des circuits haute tension. Chacun remplit une fonction distincte et est conçu pour des rôles opérationnels spécifiques au sein des réseaux de transport et de distribution d’électricité. Voici une comparaison détaillée des deux:

Disjoncteur haute tension

Fonction:

• Un disjoncteur haute tension est conçu pour protéger les circuits électriques des dommages dus à une surcharge ou à des courts-circuits en interrompant automatiquement le flux de courant.
• Il peut gérer et interrompre en toute sécurité de grands courants de défaut qui se produisent lors de pannes électriques, empêchant ainsi les dommages aux équipements et assurant la sécurité.

Capacité opérationnelle:

• Les disjoncteurs sont équipés de mécanismes pour éteindre l’arc électrique qui se forme lors de l’interruption des courants de haute tension, ce qui peut être extrêmement difficile compte tenu de l’énergie impliquée.
• Ils peuvent être actionnés automatiquement (via des systèmes de relais qui détectent les anomalies) ou manuellement pour démarrer ou arrêter le flux d’électricité.

Utilisation:

• Ils sont utilisés dans les applications où un contrôle précis du démarrage et de l’arrêt du courant électrique est nécessaire et où la protection de sécurité contre les défauts électriques est critique.
• Idéal pour les réglages qui nécessitent une interruption fiable et rapide des courants électriques, tels que dans les systèmes de production, de transmission et de distribution d’électricité.

Interrupteur d’isolateur haute tension

Fonction:

• Un interrupteur de rupture de charge haute tension, également connu sous le nom de disconnecteur, est utilisé pour s’assurer qu’un circuit électrique est complètement déalimenté pour le service ou la maintenance. Il fournit une rupture visible dans le circuit, ce qui est une exigence de sécurité.
• Il est conçu pour être utilisé seulement après l’ouverture du circuit à l’aide d’un disjoncteur.

Capacité opérationnelle:

• Les interrupteurs isolateurs n’ont pas de capacité d’extinction d’arc et ne peuvent donc pas interrompre les courants de charge ou les courants de court-circuit. Ils sont destinés à fonctionner uniquement lorsqu’il n’y a pas de charge sur le circuit (pas de courant électrique).
• Le fonctionnement est généralement manuel, et le but principal est de fournir un espace physique clair dans le circuit pour assurer la sécurité pendant les travaux de maintenance.

Utilisation:

• Généralement utilisé dans les sous-stations et installations similaires à haute tension où une isolation physique claire des circuits est nécessaire pour assurer la maintenance et l’entretien en toute sécurité.
• Ils ne sont pas destinés à des opérations de commutation régulières, mais sont essentiels pour s’assurer que les circuits sont isolés et visibles en toute sécurité pour le personnel de maintenance.

Principales différences

• Protection par rapport à la sécurité:Les disjoncteurs assurent une protection active en coupant automatiquement l’alimentation pour éviter les dommages et assurer la sécurité. En revanche, les isolateurs sont des dispositifs passifs qui assurent la sécurité en fournissant une rupture visible et une isolation sécurisée à des fins de maintenance.
• Trempe à l’arc & # 160;:Les disjoncteurs haute tension sont capables d’éteindre les arcs électriques qui se forment lors de l’interruption du flux de courant. Les isolateurs, cependant, ne peuvent pas briser le courant et ne doivent être ouverts qu’une fois que le circuit a été désactivé par un disjoncteur.
• Utilisation opérationnelle:Les disjoncteurs font partie intégrante de la sécurité opérationnelle et de l’efficacité des systèmes d’alimentation et sont utilisés régulièrement chaque fois que la protection des circuits est nécessaire. Les isolateurs sont utilisés moins fréquemment, principalement lorsque l’équipement doit être déalimenté pour la maintenance ou les essais.

Chaque appareil joue un rôle essentiel dans les systèmes électriques à haute tension, avec des disjoncteurs se concentrant sur la protection et le contrôle du débit électrique et des interrupteurs d’isolement assurant des conditions de maintenance et d’entretien sûres.

Interrupteur de rupture de charge haute tensionSpécifications environnementales

• Plage de température:-40 ° C à + 40 ° C
• Tolérance à l’humidité:Jusqu’à 95% en moyenne quotidienne, 90% en moyenne mensuelle
• Altitude d’installation:Jusqu’à 1000 mètres
• Vitesse maximale du vent:35 m / s
• épaisseur de la glace:Jusqu’à 10 mm
• Convient aux endroits exempts de risques d’incendie, d’explosions, de corrosion chimique et de vibrations sévères.

Vue d’ensemble

Le commutateur d’isolement à haute tension joue principalement un rôle de sécurité dans le réseau de puissance. Sa tâche est d’ouvrir et de fermer des circuits sans charge pour atteindre le but de la maintenance des pannes de courant et de la conversion des circuits.

à l’état fermé, le commutateur d’isolement haute tension peut passer de manière fiable le courant nominal et transporter le courant de court-circuit; à l’état ouvert, il forme une fracture d’isolement clairement visible avec une isolation fiable, de sorte que les lignes qui doivent être réparées ou segmentées sont isolées des lignes sous tension. Assurer la sécurité du personnel de maintenance et de l’équipement de ligne.

Comme le commutateur d’isolement haute tension ne dispose pas d’un dispositif spécial d’extinction à arc, il n’ouvre et ne ferme généralement les lignes que lorsqu’il n’y a pas de charge.Mais lorsque certains cas d’utilisation spéciaux, tels que la commutation des bus, l’arrêt des transformateurs sans charge et des bus sans charge, etc., il devrait également être en mesure de séparer et de combiner le courant de conversion du bus (courant de circulation), le courant d’excitation du transformateur sans charge, le courant capacitif du bus sans charge, etc.

Chaque phase de l’interrupteur d’isolement à haute tension se compose d’un châssis, d’un isolant de pilier, d’une lame, de contacts et d’autres pièces. Il y a des vis sur le côté de la lame pour ajuster la pression de contact et un ressort pour la compression. L’extrémité supérieure est équipée d’une boucle de traction fixe et d’un dispositif d’auto-verrouillage connecté à celle-ci, qui est utilisé pour l’ouverture et la fermeture de la tige à crochet isotherme.

Le produit présente les avantages d’une grande surface de contact, d’une faible résistance au contact, d’une bonne conductivité électrique et d’une résistance mécanique élevée.

Normes de mise en œuvre des produits IEC62271-102, IEC60071-2, IEC60694.

C’est ça.

Structure de l’interrupteur extérieur de déconnexion haute tension

1, partie conductrice principale

Y compris: contacts dynamiques et statiques, tableau terminal, dispositif de verrouillage automatique, lame, ressort, limiteur, etc.

2, partie d’isolation

Se réfère principalement aux isolants

3, partie de base

Contient: Canal siège en acier

4, plaques signalétiques, étiquettes anti-contrefaçon, etc.

5, installer des accessoires

Comprend: acier d’angle d’installation, boulons d’installation, etc.

Points de vente

1, mécanisme de fonctionnement

Tout nouveau mécanisme de fonctionnement refus de remettre à neuf

2, isolant en porcelaine

Bonne isolation coulée isolante de haute qualité durable

Antisalissure, pas de nettoyage

3, support de pulvérisation en plastique

Procédé de galvanisation à chaud avec du plastique, pulvérisation sur le

La couche extérieure n’est pas facile à prendre en charge par la rouille interrupteur d’isolement

4, bonne conductivité

Les parties conductrices du câblage sont plaquées en argent et ont

Bonne adhérenceConductivité.

Fonctionnement de l’interrupteur d’isolement à haute tension

Les interrupteurs d’isolement à haute tension, ou commutateurs de déconnexion, sont conçus pour isoler des parties d’un circuit électrique en interrompant le flux de courant électrique. Contrairement aux disjoncteurs, qui sont destinés à protéger les circuits contre la surcharge, le commutateur d’isolement haute tension est actionné manuellement ou à distance pour assurer la sécurité pendant la maintenance ou l’inspection. Leur fonctionnement est simple mais critique; en séparant physiquement les contacts à l’intérieur du commutateur, ils créent un espace d’air qui garantit qu’aucun courant ne peut circuler dans le circuit à entretenir.

La conception de ces commutateurs varie en fonction de leur application, mais comprend généralement des mécanismes de rotation, de glissement ou de balancement pour ouvrir ou fermer le circuit électrique.

Ils doivent résister aux hautes tensions qu’ils contrôlent, impliquant souvent des technologies sophistiquées d’isolation et de suppression d’arc pour gérer les décharges électriques qui se produisent pendant le fonctionnement.

Conditions normales d’exploitation

1, température ambiante: -40 ℃ ~ + 40 ℃;

2, humidité relative: la valeur moyenne quotidienne n’est pas plus grande que 95%, et la valeur moyenne mensuelle n’est pas supérieure à 90%;

3, lieu d’installation: l’altitude ne dépasse pas 1000m;

4, vitesse du vent: pas plus de 35 m / s;

5, épaisseur du revêtement de glace: pas plus de 10 mm;

6, emplacement de l’installation: il ne devrait y avoir aucun risque d’incendie, d’explosion, de corrosion chimique et de vibrations graves;

7 ° intensité du tremblement de terre: pas plus de magnitude 8;

8, ne convient pas pour les endroits avec des risques de brûlure ou d’explosion, les endroits avec des vibrations ou des impacts sévères, les gaz conducteurs et chimiques et les zones avec une pollution sévère et des embruns salés.

Instruction de commande

1, no TEM;

2, tension nominale;

3, courant évalué;

4, que ce soit avec chambre d’extinction d’arc;

5, que ce soit avec support de montage;

6, s’il vous plaît nous informer avec vos exigences spéciales.

Vue d’ensemble

LeInterrupteur de déconnexion haute tensionJoue principalement un rôle de sécurité dans le réseau de puissance. Sa tâche est d’ouvrir et de fermer les circuits sous aucune charge pour atteindre le but de la maintenance des pannes de courant et de la conversion des circuits.

à l’état fermé, le commutateur d’isolement peut passer de manière fiable le courant nominal et transporter le courant de court-circuit; à l’état ouvert, il forme une fracture d’isolement clairement visible avec une isolation fiable, de sorte que les lignes qui doivent être réparées ou segmentées sont isolées des lignes sous tension. Assurer la sécurité du personnel de maintenance et de l’équipement de ligne.

Comme le commutateur d’isolement haute tension ne dispose pas d’un dispositif spécial d’extinction à arc, il n’ouvre et ne ferme généralement les lignes que lorsqu’il n’y a pas de charge.Mais lorsque certains cas d’utilisation spéciaux, tels que le changement de bus, l’arrêt des transformateurs sans charge et des bus sans charge, etc., il devrait également être en mesure de séparer et de combiner le courant de conversion du bus (courant de circulation), le courant d’excitation du transformateur sans charge, le courant capacitif du bus sans charge, etc.

Chaque phase de la structure de l’interrupteur de déconnexion haute tension se compose d’un châssis, d’un isolant de pilier, d’une lame, de contacts et d’autres pièces. Il y a des vis sur le côté de la lame pour ajuster la pression de contact et un ressort pour la compression. L’extrémité supérieure est équipée d’une boucle de traction fixe et d’un dispositif d’auto-verrouillage connecté à celle-ci, qui est utilisé pour l’ouverture et la fermeture de la tige à crochet isotherme.

Le produit présente les avantages d’une grande surface de contact, d’une faible résistance au contact, d’une bonne conductivité électrique et d’une résistance mécanique élevée.

Normes de mise en œuvre des produits IEC62271-102, IEC60071-2, IEC60694.

C’est ça.

Structure de l’interrupteur extérieur de déconnexion haute tension

1, partie conductrice principale

Y compris: contacts dynamiques et statiques, tableau terminal, dispositif de verrouillage automatique, lame, ressort, limiteur, etc.

2, partie d’isolation

Se réfère principalement aux isolants

3, partie de base

Contient: Canal siège en acier

4, plaques signalétiques, étiquettes anti-contrefaçon, etc.

5, installer des accessoires

Comprend: acier d’angle d’installation, boulons d’installation, etc.

Points de vente

1, mécanisme de fonctionnement

Tout nouveau mécanisme de fonctionnement refus de remettre à neuf

2, isolant en porcelaine

Bonne isolation coulée isolante de haute qualité durable

Antisalissure, pas de nettoyage

3, support de pulvérisation en plastique

Procédé de galvanisation à chaud avec du plastique, pulvérisation sur le

La couche extérieure n’est pas facile à prendre en charge par la rouille interrupteur d’isolement

4, bonne conductivité

Les parties conductrices du câblage sont plaquées en argent et ont

Bonne adhérenceConductivité.

Fonctionnement de l’interrupteur de déconnexion haute tension

Les interrupteurs de déconnexion haute tension, ou interrupteurs d’isolement, sont conçus pour isoler des parties d’un circuit électrique en interrompant le flux de courant électrique. Contrairement aux disjoncteurs, qui sont destinés à protéger les circuits contre la surcharge, le commutateur de déconnexion haute tension est actionné manuellement ou à distance pour assurer la sécurité pendant la maintenance ou l’inspection.

Leur fonctionnement est simple mais critique; en séparant physiquement les contacts à l’intérieur du commutateur, ils créent un espace d’air qui garantit qu’aucun courant ne peut circuler dans le circuit à entretenir.

La conception de ces commutateurs varie en fonction de leur application, mais comprend généralement des mécanismes de rotation, de glissement ou de balancement pour ouvrir ou fermer le circuit électrique.

Ils doivent résister aux hautes tensions qu’ils contrôlent, impliquant souvent des technologies sophistiquées d’isolation et de suppression d’arc pour gérer les décharges électriques qui se produisent pendant le fonctionnement.

Conditions normales d’exploitation

1, température ambiante: -40 ℃ ~ + 40 ℃;

2, humidité relative: la valeur moyenne quotidienne n’est pas plus grande que 95%, et la valeur moyenne mensuelle n’est pas supérieure à 90%;

3, lieu d’installation: l’altitude ne dépasse pas 1000m;

4, vitesse du vent: pas plus de 35 m / s;

5, épaisseur du revêtement de glace: pas plus de 10 mm;

6, emplacement de l’installation: il ne devrait y avoir aucun risque d’incendie, d’explosion, de corrosion chimique et de vibrations graves;

7 ° intensité du tremblement de terre: pas plus de magnitude 8;

8, ne convient pas pour les endroits avec des risques de brûlure ou d’explosion, les endroits avec des vibrations ou des impacts sévères, les gaz conducteurs et chimiques et les zones avec une pollution sévère et des embruns salés.

Instruction de commande

1, no TEM;

2, tension nominale;

3, courant évalué;

4, que ce soit avec chambre d’extinction d’arc;

5, que ce soit avec support de montage;

6, s’il vous plaît nous informer avec vos exigences spéciales.
