Archives mensuelles : octobre 2024

Switch de couteau,Commutateur d'isolation DC,Système PV,Boîte PV,Combinaison Box

Commutateur de couteau DC DNH51 440v 690v Système PV 125A Commutateur de couteau PV Fabrication GRL

Commutateur de couteau DC vue d’ensemble

Le commutateur de couteau DNH51-125 / 4 DC de GRL Electric est un interrupteur d’isolement robuste conçu pour les systèmes photovoltaïques. Il supporte jusqu’à 690V AC (ou 440V CC) et une tension nominale de résistance à l’impulsion de 6kV. Ce commutateur assure la commutation et l’isolation manuelle sûre et fiable des circuits dans les systèmes PV, offrant une protection accrue de l’opérateur en réduisant le risque de choc électrique pendant la maintenance et le fonctionnement.

Ce commutateur de couteau PV s’intègre de manière transparente avec d’autres dispositifs de protection DC, tels que lePorte-fusible DNPVF DC,Boîte de synthèse PVEtRT18 Porte-fusible PV, fournissant une protection complète et un contrôle de circuit pour vos installations PV.

PV fuse holder

Quel est le but d’un interrupteur de couteau d’isolement?

Les interrupteurs à couteau isolant sont principalement utilisés dans des ensembles complets d’équipements à basse tension. Ce sont des dispositifs de commutation sans équipement d’extinction à arc. Ils sont principalement utilisés pour déconnecter le circuit de courant sans charge et isoler l’alimentation électrique pour assurer la maintenance en toute sécurité des autres équipements électriques.

Commutateur de couteau DC † paramètres techniques

Courant d’exploitation nominal, c’est-à-dire (A) Tension de fonctionnement nominale UE (V) Tension d’isolation nominale ui (V) Tension d’isolation nominale ui (V)
32 AC 400V / 690V, DC 250V / 440V 800 (4)
40 AC 400V / 690V, DC 250V / 440V 800 (4)
63 AC 400V / 690V, DC 250V / 440V 800 (4)
80 AC 400V / 690V, DC 250V / 440V 800 (4)
100 AC 400V / 690V, DC 250V / 440V 800 (4)
125 AC 400V / 690V, DC 250V / 440V 800 (4)

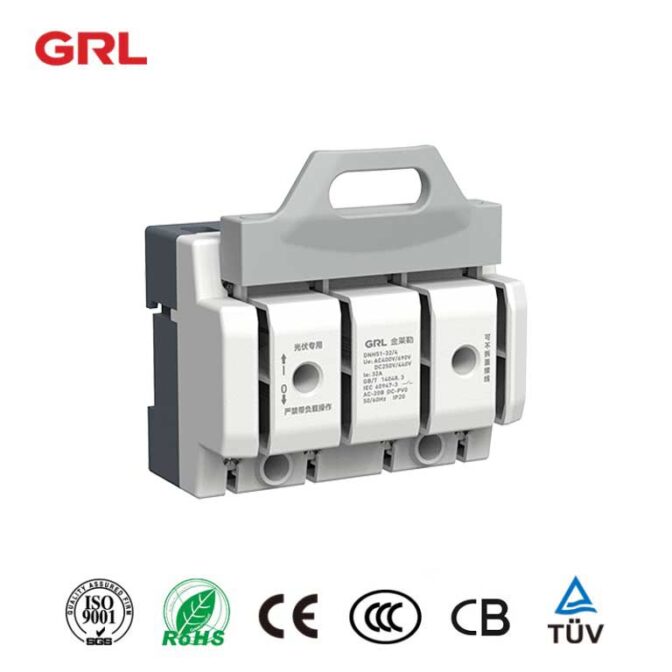

DC Knife Switch

  • Montage multifonctionnel: compatible avec les installations de rail et de vis DIN, offrant une flexibilité pour diverses configurations de commutateurs basse tension.
  • Conception du câblage sans couvercle: permet des connexions sûres et rapides sans qu’il soit nécessaire de retirer un couvercle de protection, ce qui simplifie le processus d’installation.
  • Fonctionnement ergonomique: la poignée est conçue de manière ergonomique pour une utilisation manuelle facile, permettant une ouverture et une fermeture en douceur de l’interrupteur.
  • Taille compacte: sa conception économe de l’espace le rend idéal pour les installations photovoltaïques étanches et les panneaux de distribution basse tension, ce qui contribue à réduire les coûts.
  • Haute résistance à la flamme: le boîtier est fabriqué en matériau ignifuge de qualité V0, assurant une excellente résistance au feu dans des conditions de travail difficiles.

DC Knife Switch

Commutateur de couteau DC � avantage

Le commutateur DNH51 DC est doté d’un boîtier en nylon ignifuge de qualité V0, conçu pour fonctionner de manière fiable à des températures allant de -35 ° C à + 70 ° C. même dans des conditions extrêmes, il maintient sa durabilité et ses performances élevées, ce qui en fait un choix fiable et sûr pour les applications photovoltaïques en courant continu.

Deuxièmement, le commutateur de couteau DC se marie sans effort avec des supports de fusible PV comme le porte-fusible DNPVF DC et convient pour une utilisation dans une boîte de combinateur PV, améliorant la sécurité et l’efficacité de votre système d’énergie solaire.

Scénarios d’application du commutateur de couteau DC

Le commutateur à couteaux DNH51-125 / 4 DC est largement utilisé dans les systèmes de commutation basse tension, en particulier dans les applications photovoltaïques (PV), pour isoler les sources d’énergie et les circuits de commutation en état sans charge. Il est idéal pour:

Centrales photovoltaïques (PV)

Systèmes d’énergie solaire résidentiels

Installations photovoltaïques commerciales et industrielles

Applications de Switchgear à basse tension

Il assure un bon fonctionnement et une isolation efficace, améliorant la sécurité et les performances globales des installations d’énergie solaire.

Conditions normales d’exploitation

  1. L’altitude ne dépasse pas 2000 mètres;
  2. La température de l’air ambiant ne dépasse pas + 40 ° C et n’est pas inférieure à -5 ° C;
  3. L’humidité relative de l’air ne dépasse pas 50%;
  4. Dans des environnements sans risques d’explosion et sans présence de gaz métalliques corrosifs ou de poussières susceptibles d’endommager l’isolation;
  5. Aucune vibration ou secousse significative n’est présente.

Ce produit est conforme à la norme GB / T 14048.3.

Où sont utilisés les interrupteurs au couteau?

AInterrupteur de couteauEst un dispositif simple et fiable utilisé pour contrôler le courant électrique en ouvrant ou en fermant manuellement un circuit. Alors que la technologie moderne a évolué, les interrupteurs à couteau restent largement utilisés en raison de leur durabilité et de leur capacité de traitement de courant élevée. Voici où les commutateurs de couteau sont couramment appliqués:

1. Isolation électrique industrielle

Les interrupteurs à couteau sont utilisés dans les environnements industriels pour isoler les circuits électriques pour la maintenance ou les urgences. Leur capacité à gérer les courants lourds les rend idéales pour les machines dans les usines de fabrication, les industries chimiques et d’autres paramètres à haute tension.

2. Systèmes de distribution d’électricité

Les interrupteurs à couteau sont essentiels dans la distribution de l’énergie pour isoler en toute sécurité des parties du réseau pendant la maintenance. Ils sont fréquemment utilisés dansAppareillage de commutation à basse tensionetPanneaux de distributionPour contrôler le flux d’électricité, en particulier dansSolaireeténergie éolienneLes systèmes.

3. Coupure de courant d’urgence

Dans les systèmes à haute tension, les interrupteurs à couteau fournissent une méthode manuelle rapide pour arrêter l’alimentation. Ils servent de dispositifs de coupure d’urgence fiables dans les centrales électriques et les environnements industriels, offrant une confirmation visuelle immédiate de la déconnexion.

4. Systèmes d’énergie renouvelable

Les interrupteurs de couteau sont des composants clés dansSolaireeténergie éolienneLes systèmes. Ils permettent de déconnecter en toute sécuritéPanneaux solairesOuSystèmes de batteriesPour la maintenance et assurer le bon fonctionnement des infrastructures d’énergie renouvelable.

5. Manifestations éducatives

En raison de leur conception visible, les interrupteurs à couteau sont utilisés dans les laboratoires et les milieux éducatifs pour démontrer les principes électriques tels que la continuité du circuit et le flux de courant.

24kV Load Break Switch,Load Break Switch,Commutateur de rupture de charge 36kV

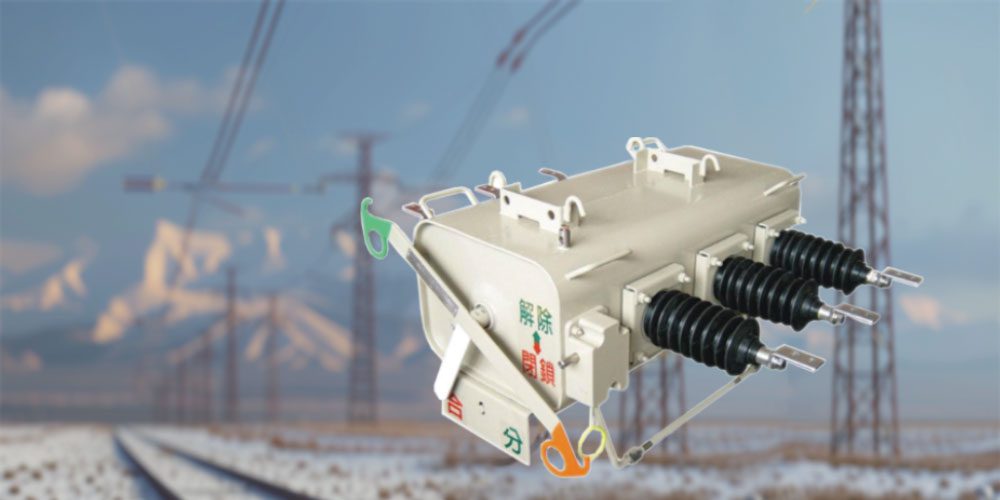

Commutateur de rupture de charge isolé au gaz 24kV monté à pôle extérieur

Interrupteur de rupture de charge isotherme vue d’ensemble

Le commutateur extérieur de rupture de charge SF6 monté sur un poteau extérieur est spécialement conçu pour les réseaux de distribution d’énergie avec une tension nominale de 12 / 24 / 40.5kV, un courant nominal de 400A / 630A et une fréquence de 50 / 60Hz. Il gère efficacement la commutation de courant de charge et la protection contre les surcharges tout en isolant automatiquement les sections de ligne de distribution défectueuses.

Cet interrupteur isolé de rupture de charge est doté d’une coque en acier inoxydable 304 de haute qualité, assurant d’excellentes performances mécaniques et un taux de fuite d’air bien supérieur aux normes nationales. Le contrôleur électronique avancé permet un fonctionnement manuel, électrique et à distance, ce qui le rend hautement adaptable à divers besoins opérationnels.

Le boîtier de commande en acier inoxydable assure des performances fiables dans diverses conditions climatiques, tandis que les modems filaires et sans fil en option permettent une surveillance et un contrôle à distance en temps réel. Son installation simple sur mât réduit le temps et les coûts de construction, ce qui en fait un choix pratique pour les systèmes électriques urbains et ruraux.

Le DNSF6 est une solution idéale pour les réseaux électriques modernes, offrant des fonctionnalités polyvalentes, une fiabilité accrue et une installation rentable.

Interrupteur isotherme de rupture de charge

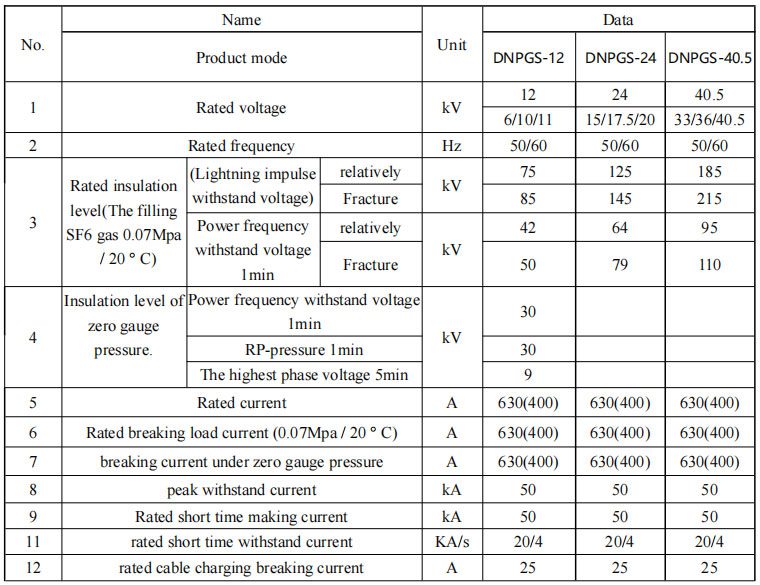

Insulated Load Break Switch

Interrupteur isolé de rupture de charge

  • Isolation des gaz SF6: le gaz SF6 est un gaz d’isolation électrique non toxique et non combustible, avec d’excellentes caractéristiques d’extinction à l’arc.
  • Diversité des manches: le manchon en porcelaine ou le manchon isolant en caoutchouc sont optionnels.
  • état ouvert / fermé visible: il est facile de voir le changement de code de couleur à l’indicateur de division et de position debout sur le sol (vert-off; rouge -fermé)
  • Le mécanisme de fonctionnement du stockage d’énergie à ressort assure un fonctionnement rapide de fermeture et d’ouverture.
  • Il peut réaliser la télécommande: il est équipé d’un contrôleur électronique, qui peut être actionné sur place ou sur la console avec interface FTU.

Interrupteur isotherme de rupture de charge

1, opération polyvalente

Le commutateur de charge DNSF6 prend en charge le fonctionnement manuel, électrique et à distance, permettant une intégration transparente dans les infrastructures nouvelles et existantes, améliorant l’efficacité opérationnelle et la sécurité.

2, Contrôleur électronique avancé

équipé d’une technologie de pointe, le DNSF6 dispose d’un contrôleur électronique logé dans une armoire en acier inoxydable durable, assurant des performances fiables dans diverses conditions climatiques tout en protégeant les infrastructures électriques critiques.

3, surveillance à distance

Avec des modems filaires et sans fil pour la surveillance et le contrôle à distance en temps réel, le DNSF6 réduit le besoin de maintenance sur site, améliore la facilité de surveillance et minimise les perturbations opérationnelles.

4, performance supérieure

Doté d’une isolation au gaz SF6 et d’une tension de résistance à haute fréquence de puissance, le DNSF6 offre une isolation électrique exceptionnelle et des performances d’extinction des arcs, répondant aux normes de sécurité strictes pour les environnements à forte demande. La conception robuste et l’armoire en acier inoxydable garantissent un fonctionnement fiable dans des conditions extérieures extrêmes, y compris des températures et une humidité élevées.

5, installation rentable

Conçue pour une installation facile de poteaux, la structure légère et compacte du DNSF6 (pesant entre 115 kg et 155 kg selon le niveau de tension) réduit considérablement les coûts de construction et les besoins en main-d’œuvre.

6, fiabilité et longévité

Le DNSF6 offre une stabilité mécanique pour jusqu’à 6 000 opérations, avec un taux de fuite de gaz SF6 inférieur à 1% par an, assurant des performances fiables à long terme avec un entretien minimal.

Insulated Load Break Switch

Quelles sont les exigences de maintenance pour le commutateur DNSF6?

Les exigences d’entretien de l’interrupteur extérieur de rupture de charge isotherme SF6 monté sur le toit DNSF6 sont relativement minimes en raison de sa conception robuste et de sa technologie de pointe. Cependant, pour assurer une performance et une longévité optimales, les pratiques d’entretien suivantes sont recommandées:

1, surveillance du gaz SF6

Vérifier régulièrement la pression du gaz SF6 pour s’assurer qu’elle reste au niveau requis. Le commutateur de rupture de charge au gaz est conçu avec un faible taux de fuite de moins de 1% par an, mais des contrôles périodiques aideront à identifier toute perte de gaz inattendue.

Surveillez la teneur en humidité du gaz SF6, en particulier dans les climats humides, car les niveaux d’humidité peuvent affecter les performances d’isolation et d’extinction des arcs. S’assurer qu’il reste dans la plage prescrite pour éviter la détérioration.

2, inspections mécaniques

Inspectez les composants mécaniques de l’interrupteur, tels que les charnières, les joints et les pièces mobiles, pour assurer un bon fonctionnement. L’interrupteur est évalué pour jusqu’à 6 000 opérations, de sorte que l’usure mécanique devrait être minimale, mais des vérifications occasionnelles sont conseillées.

Testez périodiquement les fonctions de fonctionnement manuel, électrique et à distance pour vous assurer que tous les modes de fonctionnement restent fonctionnels et réactifs.

3, contrôle du contrôleur et du système électrique

Assurez-vous que le contrôleur électronique et tous les modems filaires ou sans fil utilisés pour la surveillance et le contrôle à distance fonctionnent correctement. Vérifiez les connexions pour tout signe de corrosion ou d’usure, surtout si l’interrupteur isolé de rupture de charge est installé dans des conditions environnementales difficiles.

Tester périodiquement les systèmes de surveillance et de contrôle à distance pour s’assurer qu’ils sont réactifs et capables de fonctionner en temps réel.

4, inspections visuelles

Effectuer des inspections visuelles de routine de l’enceinte en acier inoxydable pour détecter tout dommage physique, corrosion ou signe d’usure environnementale. L’acier inoxydable 304 de haute qualité doit être durable, mais des contrôles réguliers empêcheront les problèmes d’empirer.

Inspecter l’isolation et les surfaces extérieures de l’interrupteur pour détecter des signes d’usure, de contamination ou de dommages, en particulier après des phénomènes météorologiques violents.

5, nettoyage

Nettoyez l’interrupteur et ses composants pour éliminer la poussière, la saleté et les autres contaminants qui peuvent s’accumuler au fil du temps, en particulier dans les environnements extérieurs. Cela aidera à maintenir les propriétés d’isolation et l’efficacité opérationnelle du commutateur.

6, tests opérationnels

Effectuer des essais de fonctionnement de l’interrupteur dans différentes conditions de charge pour s’assurer qu ‘il fonctionne correctement pendant la rupture de charge et l’isolation des défauts. Ces tests permettront de vérifier la préparation du commutateur en cas de défaillances ou de surcharges réelles.

En suivant ces pratiques de maintenance, le commutateur de rupture de charge DNSF6 maintiendra sa fiabilité et continuera d’offrir un service efficace avec un minimum d’interventions.

DNH1,Protection électrique,Fuse Switch Disconnecteur

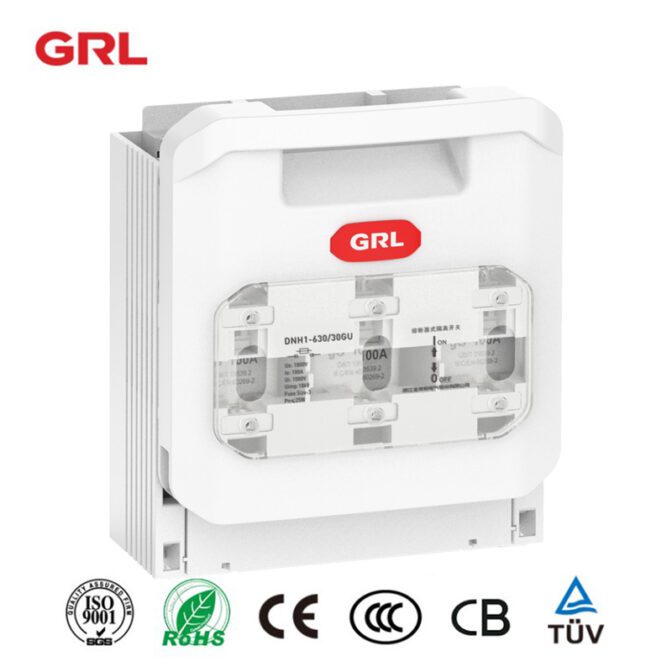

Commutateur de déconnexion de fusible 1800v série DNH1T commutateur de déconnexion fusionné

Vue d’ensemble de l’interrupteur de déconnecteur de fusible

Le commutateur disconnecteur à fusible de la série GRL DNH1T est conçu pour répondre aux défis des applications à haute tension telles que la production d’énergie éolienne en fournissant une protection fiable et sûre des circuits.

Qu’est-ce que Fuse Switch disconnector?

Le DNH1T Series Fuse Switch Disconnector est plus qu’un simple dispositif qui déconnecte un circuit; c’est l’épine dorsale d’un système haute tension sûr et efficace.

Au fur et à mesure que les niveaux de tension augmentent dans les installations d’énergie renouvelable, en particulier les systèmes d’énergie éolienne, les disconnectores Fuse Switch s’intègrent de manière transparente aux réseaux de courant alternatif de 1800V, assurant ainsi que votre infrastructure est prête pour l’avenir. Capable de gérer les courants nominaux de 10A à 100A et offrant une capacité de rupture de 50kA, la série DNH1T garantit la sécurité et la durabilité requises pour gérer les opérations à haut voltage à haut risque.

Quel est le but d’un interrupteur de disconnecteur Fuse?

AInterrupteur de débranchement du fusibleEst un composant essentiel utilisé dans les systèmes électriques pour assurer la sécurité en combinant les fonctions d’un disconnecteur de commutateur de fusible et d’un fusible. Son but principal est d’isoler une section d’un circuit électrique tout en offrant une protection contre les surcourants ou les courts-circuits. Lorsque le fusible détecte une surcharge ou un court-circuit, il interrompt le courant, empêchant les dommages à l’équipement et améliorant la sécurité du système. Le commutateur permet aux opérateurs de débrancher le circuit manuellement pour la maintenance ou en cas d’urgence.

Dans le cas du commutateur d’isolateur de fusible de la série DNH1T de GRL, il fournit à la fois une isolation et une protection contre les surcourants, assurant un fonctionnement sûr dans les systèmes à haute tension tels que les parcs éoliens et les installations d’énergie solaire. Ce type d’interrupteur est crucial pour maintenir la fiabilité des systèmes d’alimentation en empêchant les défauts électriques de se propager.

Commutateur de déconnecteur de fusible paramètres techniques

Modèle DNH1T-630U / 30
Tension nominale 1800V
Courant nominal 10 ~ 100A
Taille des fusibles NT-3
Tension d’isolation nominale 2000V
Tension de résistance à l’impulsion nominale 12 kV
Capacité de rupture 50kA
Dimensions 256 * 300

Fuse Disconnector Switch ​ ​ fonctionnalités clés

1, capacité haute tension

Conçu pour répondre aux exigences croissantes de tension, le DNH1T est une solution idéale pour les systèmes AC 1800V, offrant une approche avant-gardiste pour les futurs systèmes d’alimentation.

2, performance fiable

La série DNH1T peut fonctionner de manière fiable dans une plage de température de -40 ° C à 60 ° C, ce qui la rend adaptée aux parcs éoliens offshore, aux zones industrielles éloignées et à d’autres conditions difficiles.

3, isolation électrique exceptionnelle

Avec une tension d’isolation de 2000V et une tension de résistance à l’impulsion de 12kV, le DNH1T offre une protection supérieure contre les surtensions électriques, assurant la stabilité du système lors des fluctuations de tension.

4, distance de Crepage améliorée et dégagement

Conçu avec des distances de chenilles plus longues et un dégagement électrique, le DNH1T assure une plus grande sécurité et une meilleure performance d’isolation, en particulier dans les environnements à forte humidité ou à forte pollution.

5, installation compacte et flexible

La structure compacte et modulaire du disconnecteur de commutateur à fusible DNH1T permet une intégration facile dans les petits et grands systèmes. Ses options d’installation flexibles le rendent idéal pour une utilisation dans les centrales électriques modernes et les infrastructures d’énergie renouvelable.

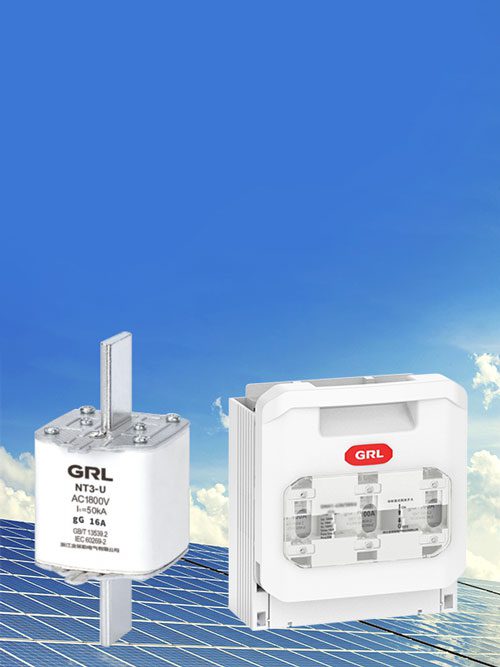

Fuse Disconnector Switch

Pour compléter le commutateur disconnecteur de la série DNH1T, GRL propose un fusible haute tension spécialement conçu pour fournir une protection supplémentaire à vos systèmes d’alimentation. Ce fusible fonctionne parfaitement avec le disconnecteur du commutateur Fuse, assurant un fonctionnement en toute sécurité en cas de surcharge ou de court-circuit.

LeDNH1T-630 / 3GU série Knife-Blade Fuse Switch, entièrement compatible avec les systèmes AC 1800V, supporte un courant maximum de 100A. Il est conçu pour interrompre efficacement l’excès de courant, protégeant à la fois le disconnecteur du commutateur Fuse et l’ensemble du système contre les défauts électriques. Les capacités de détection et d’interruption rapides des pannes du fusible garantissent une déconnexion rapide en cas de surcharge ou de court-circuit, protégeant ainsi votre équipement et minimisant les temps d’arrêt du système. Construits avec des matériaux de haute qualité, ces fusibles sont très durables et offrent une longue durée de vie, même dans des environnements difficiles, tels que les parcs éoliens offshore ou les installations industrielles éloignées.
