Base de fusible,Base de fusion avec shell

Porteur de fusible 3 phase

3 paramètres du porteur de fusible de phase

Article du produit DNF1 DNF2 base de fusibles
Courant nominal 100A-630A
Tension nominale 500VAC / 690VAC / 250VDC
Capacité de rupture (Ka) 120kA (500V), 50kA (690V)
Norme IEC 60269-1 IEC 60269-2 GB / T 13539.2
Demandes Système de contrôle de puissance,

Matériel électrique de l’industrie

Qu’est-ce qu’un porteur de fusible en 3 phases?

Porteur de fusible en 3 phases(en dollars des États-Unis)Est le support qui peut transporter fuse.There sont beaucoup de boîte de porte-fusibles.

Les transporteurs varient de perspectives, la structure, l’installation, la norme de test, la fonction, le matériau, la qualité, la marque et ainsi de suite.Suivant passage couvert uniquement les informations pour le support de fusible en basse tension.

Le matériau du porteur de fusible à 3 phases?

DNF1 se compose de base, de contact, de couvercle et d’autres composants.Le porteur de fusible 3 phase est fait de PA66, ignifuge V0 level.Contact est fait de cuivre T2 avec une plaque d’étain. DNF2 est dans la même structure que DNF1, mais le matériau de base est en céramic.En outre, GRL peut également faire des produits personnalisés, par exemple, le matériau de base peut également être une plaque d’acier pour une meilleure performance.

Comment choisir le porteur de fusible 3 phases?

Le porte-fusible en 3 phases varie selon les performances, les tailles et les qualités.

Suivre 5 étapes peut vous aider à choisir la bonne boîte de support de fusible.

étape 1. Assurez-vous de savoir quel type de porte-fusible est nécessaire.Il y a beaucoup de choix, tels que le porte-fusible pour fusible de couteau NH, porteur de fusible pour fusible de type coin, porte-fusible pour fusible de type boulon, porte-fusible pour fusible cylindrique et ainsi de suite.

étape 2. Quel ampère et quelle tension est le porteur de fusible à porter. En général, la taille du porteur de fusible doit correspondre à la taille du fusible. Le courant maximal du fusible NH00 est de 160 A, le courant maximum du fusible NH1 est de 250 A. le courant maximal du fusible NH2 est de 400 A. le courant maximal du fusible NH3 est de 630 A.

Pour fusible cylindrique, courant maximum de 10×38 fusible est 32 A. courant maximum de 14×51 fusible est 63 A. courant maximum de 22×58 fusible est 125 A. ensuite, nous devons considérer la voltage.Vous pouvez vérifier la tension avec le fournisseur si elles peuvent se rencontrer.

étape 3. Faites correspondre la taille du fusible et du porte-fusible. La taille du porte-fusible est généralement la même que celle du fusible.

étape 4. Vous pourriez avoir besoin de 1P, 2P, 3P ou avec N Pol.Il suffit de l’indiquer clairement.

étape 5. S’il existe d’autres exigences spéciales.Ce matériau, autre exigence de performance spéciale, etc.

Rapport d’essai et certificats de support de fusible à 3 phases

Les certificats faisant autorité sont la meilleure preuve de la qualité du produit, tels que ul, TUV, CE, SAA et ainsi de suite. Ul est généralement requis pour le marché américain, CE est généralement requis pour le marché européen.AA est pour le marché australien. TUV et CE for Fuse base sont disponibles auprès de GRL.

Nous avons également un grand inventaire, en cas de demandes urgentes.

Il y a plus de 40 équipements de test dans le laboratoire GRL, tels que testeur d’élévation de température, testeur de durée de vie mécanique, machine d’essai de pulvérisation de sel, banc d’étalonnage de commutateur, testeur de dureté Rockwell et ainsi de suite. ���GRL se concentre sur la gestion du contrôle de la qualité. Nous fournissons des produits qualifiés à nos clients du monde entier.

Nous avons l’équipe de vente professionnelle et l’équipe après-vente sont en ligne 24 heures, qui répondent rapidement et fournissent de l’aide à tout moment.

Contactez-nous pour obtenir vos propres informations de connexion uniques! * Tim @ grlele.com

Fuse Holder,PV Fuse Holder

Porteurs de fusibles PV DNPVF1 – 32 DC1000V 32A

Qu’est-ce qu’un bloc Fuse?

Un bloc de fusible, également connu sous le nom de panneau de fusible ou de boîte à fusibles, est un dispositif qui abrite plusieurs supports de fusible dans une seule unité. Il est conçu pour consolider et organiser des fusibles pour plusieurs circuits dans un système électrique. Le bloc Fuse fournit un emplacement central où les fusibles peuvent être facilement accessibles, remplacés et protégés.

Voici quelques caractéristiques et fonctions clés d’un bloc Fuse:

1.MultiplePorte-fusible: un bloc de fusible se compose généralement de plusieurs supports de fusible disposés dans une enceinte compacte. Chaque porte-fusible à l’intérieur du bloc est conçu pour s’adapter à une taille de fusible et à une cote de courant spécifiques.

2.Répartition du circuit: le bloc Fuse permet la distribution de circuits électriques en fournissant des supports de fusible individuels pour chaque circuit. Cela aide à organiser et à protéger le câblage et les composants associés aux différents circuits d’un système.

3.Protection et détection de surcourant: chaque support de fusible dans le bloc de fusible protège son circuit associé contre un débit de courant excessif. Si le courant dépasse la capacité nominale d’un fusible, il soufflera ou fondra, interrompant le circuit et empêchant les dommages au câblage et aux composants. Le bloc de fusible assure une protection adéquate de chaque circuit.

4.Ease d’accès et de remplacement: les blocs de fusibles sont conçus pour faciliter l’accès aux fusibles. Ils ont généralement un couvercle amovible ou une porte articulée qui peut être ouverte pour accéder aux porte-fusibles. Cela permet un remplacement rapide et pratique des fusibles lorsqu’un fusible souffle ou qu’un entretien est nécessaire.

5.Connexions terminales: le bloc Fuse fournit des connexions terminales pour chaque circuit, permettant aux fils électriques d’être connectés en toute sécurité. Ces terminaux sont généralement conçus pour accepter des bornes d’anneau, des bornes de bêche ou d’autres connecteurs appropriés pour un câblage facile et fiable.

Identification du circuit: de nombreux blocs de fusible ont des systèmes d’étiquetage ou de marquage pour identifier les circuits et leurs fusibles correspondants. Cela permet aux utilisateurs d’identifier et de localiser facilement des fusibles spécifiques dans le bloc, ce qui rend les tâches de dépannage et de maintenance plus efficaces.

7.options de montage: les blocs de fusibles peuvent être conçus pour diverses options de montage, y compris le montage sur panneau, le montage sur rail DIN ou le montage en surface. Cela permet une installation flexible dans différentes applications et environnements.

Les blocs de fusibles sont couramment utilisés dans les systèmes électriques automobiles, maritimes, industriels et résidentiels où plusieurs circuits doivent être protégés et organisés. Ils fournissent une solution centralisée et efficace pour gérer les fusibles, assurer une protection électrique adéquate et simplifier les processus de maintenance et de dépannage.

Affichage vidéo des supports de fusible PV

Paramètres du produit

Porte-fusible PV DNPVF1-32

Numéro d’ordre: DN56401

Numéro de modèle: DNPVF1-32

Nom et description Porte-fusibles PV (photovoltaïques) (disconnecteurs)
Pôle 1 pôle
Méthode de montage Installation de rails DIN
Zone du conducteur 0,75 à 25 mm2
Taille du lien de fusion 10 * 38
Courant opérationnel nominal 32A
Tension de fonctionnement nominale UE DC1000V
Tension d’isolation nominale ui 1000 V
Impulsion nominale avec tension de stangd Uimp 6KV
Capacité de rupture avec fusible 20KA
Catégorie d’utilisation DC-PV0
Degré de protection IP20
Norme (de référence) IEC 60947-3 † GB / T 14048.3

PV Fuse Holders

Porte-fusible PV DNPVF1-63

Numéro d’ordre: DN56411

Numéro de modèle: DNPVF1-63

Nom et description Porte-fusibles PV (photovoltaïques) (disconnecteurs)
Pôle 1 pôle
Méthode de montage Installation de rails DIN
Zone du conducteur 1,5-35mm2
Taille du lien de fusion 14 * 51
Courant opérationnel nominal 50A
Tension de fonctionnement nominale UE DC1000V
Tension d’isolation nominale ui 1000 V
Impulsion nominale avec tension de stangd Uimp 6KV
Capacité de rupture avec fusible 20KA
Catégorie d’utilisation DC-PV0
Degré de protection IP20
Norme (de référence) IEC 60947-3 † GB / T 14048.3

2a fuse

Porte-fusible PV DNPVF1-125

Numéro d’ordre: DN56421

Numéro de modèle: DNPVF1-125

Nom et description Porte-fusibles PV (photovoltaïques) (disconnecteurs)
Pôle 1 pôle
Méthode de montage Installation de rails DIN
Zone du conducteur 0,75 à 25 mm2
Taille du lien de fusion 10 * 38
Courant opérationnel nominal 50A
Tension de fonctionnement nominale UE DC1000V
Tension d’isolation nominale ui 1000 V
Impulsion nominale avec tension de stangd Uimp 6KV
Capacité de rupture avec fusible 20KA
Catégorie d’utilisation DC-PV0
Degré de protection IP20
Norme (de référence) IEC 60947-3 † GB / T 14048.3

4a fuse

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Fuse,Série NT / NH Fuse Link

Lv Hrc Ceramic Fuse Link

LV HRC Ceramic Fuse Link

Dessins de produits

Ceci est le diagramme de taille de NH00 (2A-160A) ���HRC Fuse Link † paramètres, à l’exception de la taille de la HRC Fuse Link, nous avons aussi NH1 (40A-250A), NH2 (80A-400A) et NH3 ���Ceramic Fuse Link (315A-630A)

LV HRC paramètres de liaison de fusibles céramiques

Article du produit RT16 (NT / NH) lien de mise à feu
Courant nominal 2A-630A
Tension nominale 500VAC / 690VAC / 250VDC
Capacité de rupture (Ka) 120kA (500V), 50kA (690V)
Norme GB / T13539.2 & amp; IEC60269-2
Demandes Système de contrôle de puissance, équipement électrique de l’industrie

Qu’est-ce qu’un lien HRC Fuse?

HRC Fuse Link est un appareil de protection électrique. Lorsque le courant dépasse la note pendant plusieurs millisecondes, il fera fondre le métal dans le lien de fusible pour déconnecter le circuit. LV HRC Ceramic Fuse Link

Comment fonctionne un lien de fusion céramique LV HRC?

Le lien de fusible LV HRC sont connectés en série, lorsque le courant est surchargé ou court-circuité, le lien de fusible HRC ​ Il est largement appliqué dans le système de contrôle de puissance, l’équipement électrique de l’industrie comme dispositif de protection en raison de sa structure simple et de sa maintenance facile.

Le matériau du lien de fusible en céramique LV HRC?

Le lien de fusible HRC est principalement composé d’une plaque de couverture, d’un bouchon, d’un contact avec un couteau, d’un élément de fusible, d’un élément de remplissage et d’un corps en céramique.

  • Plaque de couverture: GRL adopte l’alliage d’aluminium à haute résistance. Le gaufrage de surface rend le produit plus beau et la conception du raidisseur rend le produit plus ferme et fiable.
  • Prise: GRL adopte un matériau en nylon haute résistance, qui est plus résistant à la température élevée
  • Knifecontact: la conception intégrée plutôt que la structure de rivetage du cuivre a des performances plus fortes et une augmentation de la température plus faible.
  • élément Fuse: GRL adopte une bande de cuivre haute performance, et la conception de l’élément Fuse est plus raisonnable et la capacité de rupture est plus forte.
  • Remplissage: GRL adopte des sables de silice en haute pureté.
  • Corps Fuse: GRL adopte la porcelaine haute fréquence.

Quelles sont les applications de LV HRC Ceramic Fuse Link?

Protégez également le circuit contre les courts-circuits dans le commutateur HV.

Pour la sécurité de sauvegarde

Pour protéger les appareils électriques comme les moteurs, les transformateurs, les automobiles, etc.

Utilisé dans les stators du moteur

Comment choisir un lien correct UNHRC Fuse?

1.Dans la catégorie d’utilisation

2.Lorsque vous sélectionnez le lien UNHRC Fuse, s’il vous plaît se référer à la taille du corps Fuse d’abord, puis sélectionnez le courant.

3.La performance de protection du fusible doit bien correspondre à la performance de surcharge de l’objet protégé.

4.Dans le système de distribution d’énergie, le courant nominal du fusible de niveau supérieur est 2 ~ 3 fois celui de la liaison de fusible de branche.

5.Pour le moteur protecteur fusible, s’il vous plaît noter que l’influence du courant de démarrage du moteur. La liaison à fusibles HRC est généralement utilisée comme protection contre les courts-circuits du moteur uniquement, et le relais thermique doit être utilisé pour la protection contre les surcharges.

6.Le courant nominal du fusible ne devrait pas être inférieur au courant nominal de l’élément de fusible; la capacité de rupture nominale devrait être supérieure au courant de court-circuit maximal qui peut se produire dans le circuit.

L’avantage du lien Fuse Lv HRC produit par GRL?

Il efface aussi bien les courants de faille élevés que les courants de défaut bas.

* ne pas se détériorer avec l’âge.

* ​ fournit une discrimination fiable.

* l’entretien n’est pas nécessaire

* ​ moins cher que les autres dispositifs d’interruption de circuit avec la même cote.

* † permettre une performance cohérente

L’opération de fusion est rapide sans bruit et fumée

Facile à concevoir et très simple

* � capacité de rupture élevée

* � utilisation facile

Facile à concevoir et très simple

La caractéristique de temps inverse convient pour la protection contre les surcharges

* les certificats sont complets. Nous avons TUV, CCC, CE CB

Nous avons également un grand inventaire, en cas de demandes urgentes.

Il y a plus de 40 équipements de test dans le laboratoire GRL, tels que testeur d’élévation de température, testeur de durée de vie mécanique, machine d’essai de pulvérisation de sel, banc d’étalonnage de commutateur, testeur de dureté Rockwell et ainsi de suite. ���GRL se concentre sur la gestion du contrôle de la qualité. Nous fournissons des produits qualifiés à nos clients du monde entier.

Nous avons l’équipe de vente professionnelle et l’équipe après-vente sont en ligne 24 heures, qui répondent rapidement et fournissent de l’aide à tout moment.

Contactez-nous pour obtenir vos propres informations de connexion uniques! * Tim @ grlele.com

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirBase de fusiblesProduit & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

PV Fuse Link,Système PV,PV Fuse

DC1500V Lien de fusion

Par am è tres de lia ison de fus ible DC 15 00 V

Produ it Item D NP V 10 85
R ated Current 2 A – 25 A
Vol tage rat é Le DC 15 00 V
C apac ité de rup ture (k A) 20 k A
Standard CE I 60 26 9 – 6 GB / T 13 53 9. 6
App lic ations Syst ème sola ire

Quelle est la défin ition de DC F use ?

Les li ens de fus ible DC ph otov olta ï ques sont principa lement appli qués dans le système sola ire PV , utilis és pour protéger les pan nea ux sola ires . DC 1000 V et DC 15 00 V . Lors de l ‘ ins pe ction et de l ‘ analyse des compos ants de défa ut , la lia ison de fus ible de tension DC n ‘ a aucun effet sur les autres compos ants de travail .
Le diagram me de taille est le suivant :

Comment sé le ction ner le fus ible DC pour le porte – fus ible ?

* Éta pe 1 : Con fir mez la taille du porte – fus ibles ou du com mut ateur de fus ibles .

* Éta pe 2 : Con fir mez la tension et l ‘ amp ère du porte – fus ible ou du com mut ateur de fus ible .

* Éta pe 3 : Sé le ction nez la lia ison de fus ible DC en fonction de la tension et de l ‘ amp ère .

modèle .

R ating Actu el

（A）

 I 2 T (A 2 S) Power L oss
0.8In 1.0In










D NP V 10 85

 2 4 8 1.0 2.0
3 6 11 1.1 2.1
4 8 14 1.2 2.2
5 11 22 1.4 2.4
6 15 30 1.5 2.6
8 9 35 1.8 3.0
10 10 98 2.2 3.5
12 12 120 2.5 3.8
15 14 170 3.0 4.8
20 34 400 3.5 6.2
25 65 550 4.0 7.2

Qu els certific ats et rappor ts d ‘ essai avez – vous pour le fus ible DC ?

CE , TU V , Ro H s et ainsi de suite

Base de fusible,Base de fusion avec shell

160 amp Cartouche Fuse Holder

Paramètres du porte-fusible de 160 ampères

Article du produit DNF1 (00-3), DNF2 (00-3)
Courant nominal 160A-630A
Tension nominale 500VAC / 690VAC / 400VDC
Capacité de rupture (Ka) 120kA (500VAC) / 50kA (690VAC) / 100kA (440VDC)
Norme IEC 60269-1, IEC 60269-2, GB / T 13539.2
Demandes Système de contrôle de puissance, équipement électrique de l’industrie

Qu’est-ce qu’un porte-fusible de cartouche?

Un porte-fusible de cartouche est un accessoire pour l’équipement de mise à feu. Il est nécessaire d’intégrer des fusibles qui ne peuvent pas être placés directement dans le chemin conducteur en raison de leur forme et de leur taille.

La fonction d’un support de boîte à fusibles est d’intégrer les fusibles en toute sécurité dans les circuits électriques, d’assurer une trajectoire de courant robuste (la tension ne se déplace pas vers d’autres composants). Dans le même temps, il fournit une méthode pour remplacer les fusibles une fois qu’ils gèrent les événements en cours comme prévu.

Comment fonctionne un porte-fusible de cartouche?

Le porte-fusible de cartouche (un type d’accessoire de fusible) accepte l’alimentation entrante. Dans le même temps, il aide l’appareil qui le passe à travers le fusible aussi efficacement que possible.

Ce faisant, il est possible que des fonctionnalités supplémentaires soient intégrées au produit pour fournir des fonctionnalités supplémentaires bénéfiques pour l’OEM ou pour l’utilisateur final de l’assemblage.

Quelques composants communs des accessoires Fuse peuvent être définis comme suit:

    • Les terminaux sont responsables à la fois d’accepter le courant du circuit dans l’accessoire de fusible et de le remettre au circuit.
    • Les contacts sont responsables de s’engager avec le fusible pour acheminer le courant vers et depuis le fusible, souvent sous la forme d’un clip ou d’un oeillet.
    • Des composants supplémentaires peuvent être trouvés dans divers supports de fusible, mais ils dépendent du type de produit.

Quels types de porte-fusible sont disponibles pour mon fusible?

Qu’ils soient munis ou non d’un couvercle de protection, les porte-fusible GRL sont divisés en trois catégories en fonction du nombre de phases et de la méthode de fixation du fusible.

Ces cartouche Fuse Holder ​

Phrases 1P / 2P / 3P
Méthode de fixation des fusibles Douille à fusibles de cartouche / porte-boîte à fusibles
Protection Avec dispositif de protection tactile

N pôle avec capacité de rupture sans dispositif de protection tactile.

Les principaux paramètres actuels de notre fusible sont:

  • Porte-fusible de 160 ampères
  • Porte-fusible de 250 ampères
  • Porte-fusible de 400 ampères
  • Porte-fusible de 630 ampères

Quelles sont les normes qui régissent le porte-fusible de cartouche?

Ul et IEC sont les deux normes primaires qui régissent les porteurs de fusible. Pour les porte-fusible électroniques, ul n’offre que la reconnaissance ul. Des instances dirigeantes tierces, telles que VDE ou SEMKO, peuvent certifier les porteurs de fusible selon la norme CEI.

Selon si l’assemblage final poursuit une certification de troisième partie, comme ul ou VDE, un porte-boîte à fusibles évalué et certifié selon l’une ou l’autre de ces normes peut aider à soutenir la certification de l’assemblage final.; cependant, les certifications de troisième partie peuvent ne pas être requises.

Alors que GRL fait des affaires dans le monde entier, nous nous engageons à améliorer nos produits pour répondre aux mandats environnementaux mondiaux des gouvernements en vigueur. GRL s’est engagé à éliminer les matières dangereuses dans nos produits, peu importe l’application ou le marché. Nous avons lancé un examen complet des produits de la série NT afin de remplacer des matériaux non dangereux dans leur construction dans la mesure du possible.

La plupart des cartouche fusible de GRL sont conformes à la norme RoHS. Nous offrons un outil pour le statut de conformité RoHS et les certificats. Certains détenteurs de boîtes à fusibles hérités peuvent ne pas être répertoriés comme conformes RoHS dans l’outil et, à ce titre, vous pouvez nous contacter pour plus d’informations.

Comment installer le porte-fusible de cartouche sur le fil d’alimentation?

  • Coupez le courant en premier
  • Sélectionnez ensuite le support de fusible approprié en fonction de la tension d’alimentation
  • Connectez correctement la ligne au terminal du support de boîte à fusibles
  • Ensuite, fixez le support de fusible dans la ligne électrique
  • Assurez-vous de reconnecter l’alimentation après l’installation

Si vous avez des questions, s’il vous plaîtContacter l’équipe GRLImmédiatement et nous vous rappellerons dans les 24 heures.

Fuse Switch Disconnecteur,DNH1

Disconnecteur de fusible DNH9

Application

Mode & # 160;:DNH9

Courant::160A

Tension:400VAC / 500VAC / 690VAC

Matériel:DMC, PA66, PC, ABS

Certificat:CE

Courriel:Tim @ grlele.com

1. Dessins de produits

2.Paramètres

3.Les composants

4.Packing des données

5.Emballage & amp; expédition

DNH9 * Fuse * commutateur * Disconnecteur * dessins du produit

DNH9 * Fuse * commutateur * Disconnecteur * paramètres

Données techniques
Tension d’isolation nominale 800V
Tension nominale de fonctionnement 400 / 500 / 690V
Courant thermique à air libre conventionnel avec liaisons de fuselage 160A
Poids 290g
Les notations sur les différentes tensions opérationnelles et les catégories d’utilisation
Tension nominale de fonctionnement 690V 500V 230 / 400V
Courant opérationnel évalué 100A 125A 160A
Catégorie d’utilisation AC21B AC22B AC23B
NH taille de la liaison Fuse-Link 100 000 ÷ 00 ÷ 00 ÷ 00 ÷ 00 ÷ 00 ÷
Capacité de rupture de la liaison de fusible 50kA 100kA 100kA

Les composants du commutateur DNH9 ���Fuse ���Disconnecteur

& Gt; GRL DNH9 Fuse commutateur disconnecteur (LV Fuse découpé) est conforme à la norme IEC 60947-3 de la Commission électrotechnique internationale.

Les commutateurs à fusible de & gt; disconnecteurs sont largement utilisés dans les réseaux électriques, le contrôle industriel de la puissance, la nouvelle énergie et d’autres domaines.

Dans le système d’alimentation, il est largement appliqué dans les piliers d’alimentation, les panneaux de distribution intégrés, les armoires de distribution d’énergie basse tension, les armoires de compensation des condensateurs, etc. Dans le domaine du contrôle industriel, il est largement utilisé dans les équipements photovoltaïques, les fours électriques industriels, les armoires de contrôle industriel de la fabrication automobile et d’autres industries. Dans l’industrie de l’énergie nouvelle, il est généralement appliqué dans les boîtes combinées et les armoires raccordées au réseau, etc.

& gt; le commutateur Fuse disconnecteur est non seulement ​

Données d’emballage:

Modèle (pas de nom) (en anglais) (en anglais)

 Taille du carton Quantité d’emballage Simple / G.W. (kg)

Unité / G.W. (kg)

DNH9-160 / 30

 49 * 30 * 24.5 40 0,22 0,22 9,8%

Cliquez pour voir le LRGDNH7-160Produit & gt; & gt;

Packaging&shipping

Si vous êtes intéressé par notre produit et en avez besoin, ou si vous avez besoin des échantillons, veuillez nous contacter directement. Notre adresse e-mail est �Tim @ grlele.com.

PV Fuse Link,Base PV Fuse,Système PV,PV Fuse

DNPVF1 – 32L 1500VDC 10 * 85 porte-fusibles

Application

Mode & # 160;:DNPVF1-32L

ORder(en dollars des États-Unis)NNuméro de téléphone::DN53432

Poteau & # 160;:1p

Courant::30A

Tension:DC1500V

Taille & # 160;:O * H * D: 22 * 129 * 69

Tension de résistance à l’impulsion nominale::6kV

STandard::IEC 60947-3

GB / T 14048.3

Certificat:Ce, CB

Courriel:Tim @ grlele.com

1. Dessins de produits

2.Paramètres

3.Les composants

4.Certificat

DNPVF1-32L 1500VDC 10 * 85 dessins de produit pour porte-fusible

fuse holder-1DNPVF1-32L 1500VDC 10 * 85 Porte-fusibles

Modèle Proudct

DNPVF1-32L

Désignation des marchandises

Porte-fusible photovoltaïque

Pôle

1P

Méthode de montage

Installation de rails DIN

Plage de câblage

0,75-25mm ²

Taille des fusibles

10 * 85mm / 14 * 85mm

Courant opérationnel nominal

32A

Tension de fonctionnement nominale UE

DC1500V

Tension d’isolation nominale ui

DC1500V

Impulsion nominale résister au courant Ipk

8kV

Capacité de rupture avec fusible

30kA

Catégorie d’utilisation

DC-PV0

IP

IP20

Norme de référence

IEC 60947-3 GB / T 14048.3

Les caractéristiques du porte-fusible NPVF1-32L 1500VDC 10 * 85

Le matériau de conduite est le cuivre T2 avec placage argenté.

-sable de quartz à haute teneur en silice.

La vitesse de rupture du circuit court est rapide.

Longue vie, haute fiabilité, haute stabilité.

–Accreditation mondiale

Aide à la sélection

Catégorie d’utilisation: gPV

Taille: 10 * 85mm et 14 * 85mm

Indicateur / signalisation: aucun

Type de contact: cylindrique

Tension: 1500V, D.C.

Packaging&shipping

Si vous êtes intéressé par notre produit et en avez besoin, ou si vous avez besoin des échantillons, veuillez nous contacter directement. Notre adresse e-mail estTim @ grlele.com.

Commutateur d'isolateur PV,Système PV

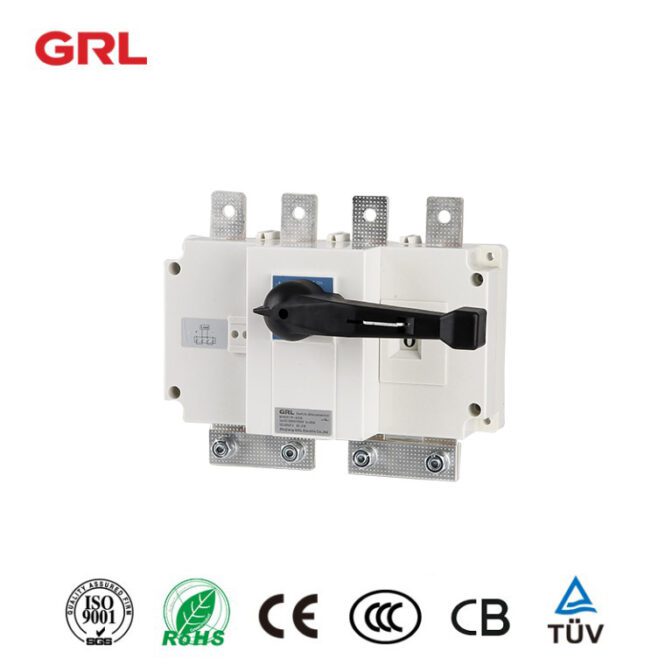

DNH19 Series DC1000V 1500V Disconnecteurs de commutateur

Application

Mode & # 160;:DNH19

Courant::250A, 400A, 1250A

Tension:DC1000V, DC1500V

Certificat:Ce, CB

Courriel:Tim @ grlele.com

1. Dessins de produits

2.Paramètres

3.Les composants

4.Certificat

DNH19 série DC1000V 1500V

Switch Disconnectors 1DNH19 série DC1000V 1500V Disconnecteurs de commutateur † paramètres

Paramètres électriques

Courant thermique conventionnel ITH (A)

 250 400

1250

Catégorie d’utilisation

 DC-21B DC-21B

DC-21B

Cotée Opération Votage UE (DC)

 1000 (1500) 1000 (1500)

1000

Courant d’Opréation nominale Ie (A)

 250 400

1250

Tension d’isolation nominale ui (V)

 1600 1600

1600

Les circuits

 1 1

1

Durée nominale de résistance à court terme ICW (Ka eff) est

 (5) 12.6 et 12.6

30.

Capacité nominale de fabrication à court terme ICW (Ka) 50ms

 9 17.

63

Tension nominale résistante aux surtensions (KV)

 12 12

12

Paramètre mécanique

Durée de vie mécanique (pas de charge)

 7000 7000

7000

Durée de vie électrique (temps de chargement)

 200 200

200

Couple de fonctionnement (nm)

 12 16

38

Paramètres de connexion

Cuivre standard (mm ²)

 120 22 * 150

2 * 500

Largeur standard du cuivre (mm)

 25 32

80

Couple de vis Min (nm)

 20 20

20

Couple de vis Max (nm)

 26. 26.

26.

Les composants de la série DNH19 DC1000V 1500V Disconnecteurs commutateur

& Gt; GRL DNH19 série DC1000V 1500V Disconnecteurs de commutateur, la gamme DNH19 de disconnecteurs de commutateur de 100A † à 1250A est spécialement conçue pour les applications DC.

Les disjoncteurs de commutation DNH19 sont conçus pour offrir des performances efficaces et fiables, même dans des températures ambiantes élevées et dans des conditions environnementales difficiles. Ils sont pratiquement sans entretien. La conception de contact unique se traduit par une augmentation de la température plus faible.

Le commutateur de changement de couteau HD13 est adapté pour les panneaux de distribution au ΔAC 50HZ, la tension nominale jusqu’à AC690V et l’ampère nominale t jusqu’à 3150A. Utilisé pour la fermeture et la rupture de circuits de courant rarement manuellement, ou les commutateurs de déconnecteur. Avec une poignée de fonctionnement intermédiaire, le commutateur est principalement appliqué dans le système d’alimentation, être travaillé comme un interrupteur de rupture de charge, ne coupez pas le circuit avec le courant.

Packaging&shipping

Si vous êtes intéressé par notre produit et en avez besoin, ou si vous avez besoin des échantillons, veuillez nous contacter directement. Notre adresse e-mail estTim @ grlele.com.

Switch de couteau

Commutateur de couteau HD13BX

Application

Mode & # 160;:HD13BX

En cours & # 160;:200A, 400A, 600A, 1000A, 1500A, 2000A, 3000A

Tension:

Matériel:Base DMC, contact cuivre,

Certificat:

Courriel:Tim @ grlele.com

1.Modèle no.

2.Dimensio

3.Paramètres

4.Les composants

5.Emballage

6.Emballage & amp; expédition

Modèle no.

Tableau de bord

 Ordre n ° 1. Courant

Les conditions de travail

1

 HD13BX-200 / 31

200A

 La température ambiante: + 5 ° C ~ + 40 ° C emplacement de l’installation ���doit être à une altitude inférieure à 2000 m

C’est ça.

Humidité:

Lorsque la température la plus élevée est de + 40 ℃, l’humidité relative de l’air ne dépasse pas 50%.

Une humidité relative plus élevée peut être autorisée à une température plus basse, comme 90% à 20 ℃.

Des mesures devraient être prises en cas de condensation occasionnelle due aux changements de température ambiante.

C’est ça.

évaluation de la pollution de l’environnement

C’est ça.

L’interrupteur doit être installé dans un endroit où il n’y a pas de secousses importantes, de vibrations de choc, de vent et de pluie.

L’interrupteur doit être installé dans un endroit où il n’y a pas de milieu explosif et pas de gaz et de poussière qui peuvent corroder le métal et détruire l’isolation.

C’est ça.

Le matériau isolant peut atteindre la qualité ignifuge V0

2

 HD13BX-400 / 31

400A

3

 HD13BX-600 / 31

600A

(4)

 HD13BX-1000 / 31

1000 A (en milliers de dollars des États-Unis)

(5)

 HD13BX-1500 / 31

1500A

(6)

 HD13BX-2000 / 31

2000A

(7)

 HD13BX-1500 / 30

1500A

8

 HD13BX-2000 / 30

2000A

9

 HD13BX-3000 / 30

3000A

(10)

 HD13BX-200 / 41

200A

(11)

 HD13BX-400 / 41

400A

12

 HD13BX-600 / 41

600A

13

 HD13BX-1000 / 41

1000 A (en milliers de dollars des États-Unis)

14

 HD13BX-1500 / 41

1500A

15

 HD13BX-2000 / 41

2000A

16

 HD13BX-1500 / 40

1500A

17.

 HD13BX-2000 / 40

2000A

18.

 HD13BX-3000 / 40

3000A

Dimension

Paramètres

Courant thermiqueIth / A (A)

 100 200 400 600 1000 1500 2000

3 000

Courant coté (A)

 400 / 690 400 / 690 400 / 690 400 / 690 400 / 690 400 / 690 400

400

Tension d’isolation nominale (V)

 100 200 400 600 1000 1500 2000

3 000

Tension nominale (V)

 1000 1000 1000 1000 1000 1000 690

690

Temps d’endurance électrique

 10000 8000 8000 5 000 5 000 5 000 3 000

3 000

1s durée nominale de résistance au courant (Ka)

 1000 1000 1000 500 500 500 300

300

Force d’opération (N)

 (10) (10) 15 20 25 35. 40

40

Courant thermiqueIth / A (A)

 D’une largeur ≤ 300 mm D’une largeur ≤ 300 mm D’une largeur ≤ 400 mm D’une largeur ≤ 400 mm D’une largeur ≤ 450 mm D’une largeur ≤ 450 mm D’une largeur ≤ 450 mm

D’une largeur ≤ 450 mm

Les composants de l’interrupteur de couteau HD13BX

Le commutateur de changement de couteau HD13 est adapté pour les panneaux de distribution au ΔAC 50HZ, la tension nominale jusqu’à AC690V et l’ampère nominale t jusqu’à 3150A. Utilisé pour fermer et casser rarement manuellement des circuits de courant, ou des commutateurs de déconnecteur. Avec une poignée de fonctionnement intermédiaire, le commutateur est principalement appliqué dans le système d’alimentation, être travaillé comme un interrupteur de rupture de charge, ne coupez pas le circuit avec courant.HD13BX couteau interrupteur

Caractéristiques

— contacts en cuivre (99,99%); surface d’étamage

— avec chambres à arc

— opération rotative

-température ambiante -5 ℃ ~ 40 ℃

— altitude de travail inférieure à 2000m

Aide à la sélection

Max à 3150A

3 pole & amp; 4 pole

— câblage avant ou câblage arrière

-avec ou sans chambres à arc

Lire la suiteQu’est-ce qu’un couteau SwitchC’est ça.

Packaging&shipping

Si vous êtes intéressé par notre produit et en avez besoin, ou si vous avez besoin des échantillons, veuillez nous contacter directement. Notre adresse e-mail estTim @ grlele.com.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voir le LRGInterrupteur de couteauProduit & gt; & gt;

Cliquez pour voirFusible du LRGProduit & gt; & gt;

Switch de couteau

Commutateur de couteau HD11FG

Application

Mode & # 160;:HD11FG

En cours & # 160;:100A, 200A, 400A, 630A, 1000A

Tension:AC400V / 690V

Matériel:Base DMC, contact cuivre, cadre ABS

Certificat:

Courriel:Tim @ grlele.com

1.Modèle no.

2. Dimension

3.Paramètres

4.Les composants

5.Emballage

6.Emballage & amp; expédition

Modèle no.

Tableau de bord

 Ordre n ° 1. Courant

Les conditions de travail

1

 HD11F-100 / 38 100A La température ambiante: + 5 ° C ~ + 40 ° C emplacement de l’installation ���doit être à une altitude inférieure à 2000 m

C’est ça.

Humidité:

Lorsque la température la plus élevée est de + 40 ℃, l’humidité relative de l’air ne dépasse pas 50%. Une humidité relative plus élevée peut être autorisée à une température plus basse, comme 90% à 20 ℃.

Des mesures devraient être prises en cas de condensation occasionnelle due aux changements de température ambiante.

C’est ça.

évaluation de la pollution de l’environnement

C’est ça.

L’interrupteur doit être installé dans un endroit où il n’y a pas de secousses importantes, de vibrations de choc, de vent et de pluie.

L’interrupteur doit être installé dans un endroit où il n’y a pas de milieu explosif et pas de gaz et de poussière qui peuvent corroder le métal et détruire l’isolation.

C’est ça.

Le matériau isolant peut atteindre ignifuge V0 Graden

2

 HD11F-200 / 38

200A

3

 HD11F-400 / 38

400A

(4)

 HD11F-630 / 38

630A

(5)

 HD11F-1000 / 38

1000 A (en milliers de dollars des États-Unis)

(6)

 HD11F-200 / 48

200A

(7)

 HD11F-400 / 48

400A

8

 HD11F-630 / 48

630A

Dimension

Paramètres

Courant thermiqueIth / A (A) 250 400 630 à 630 1000
Courant nominal Ie (A) 100 / 160 200 / 250 400 630 à 630 1000

Tension d’isolation nominale (V)

 1000 1000 1000 1000 1000
Tension nominale (V) 400 / 690 400 / 690 400 / 690 400 / 690 400 / 690

Temps d’endurance électrique

 8000 8000 5 000 5 000 3 000

1sRated Short-Time Resistance Current (Ka)

 (6) (10) 15 12 25
Force d’opération (N) Fabrication à partir de matières grasses Déchets et débris de métaux précieux Déchets et débris de métaux précieux D’une largeur ≤ 250 mm D’une largeur ≤ 250 mm

Les composants de l’interrupteur de couteau HD11FG

INTRODUCTION

Le commutateur de couteau HD11 est adapté pour les panneaux de distribution ���à l’AC 50HZ, la tension nominale jusqu’à AC690V et l’ampère nominale t jusqu’à 1600A. Utilisé pour fermer et casser rarement manuellement des circuits de courant, ou pour débrancher des interrupteurs dans des panneaux de distribution à basse tension.

Le dernier interrupteur de couteau mis à jour améliore les performances de la protection individuelle de sécurité, afin d’éviter les chocs électriques accidentels .HD11FG couteau Switch

Caractéristiques

— contacts en cuivre (99,99%); surface d’étamage

— avec couvercle de protection

-fonctionnement manuel

-température ambiante -5 ℃ ~ 40 ℃

— altitude de travail inférieure à 2000m

Aide à la sélection

Max à 1600A

3 pole & amp; 4 pole

— câblage avant ou câblage arrière

— OEM & amp; ODM

Lire la suiteQu’est-ce qu’un couteau SwitchC’est ça.

Packaging&shipping

Si vous êtes intéressé par notre produit et en avez besoin, ou si vous avez besoin des échantillons, veuillez nous contacter directement. Notre adresse e-mail estTim @ grlele.com.

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voir le LRGInterrupteur de couteauProduit & gt; & gt;

Cliquez pour voirFusible du LRGProduit & gt; & gt;

Commutateur d'isolation AC

Disconnecteur de commutateur HGL

Application

Mode & # 160;:HGL

En cours & # 160;:63A, 100A, 125A, 160A, 200A, 250A, 315A, 400A, 500A, 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A

Tension:AC400V / 690V

Matériel:Cadre DMC, contact en cuivre poignée PA66Certificat:CE

Courriel:Tim @ grlele.com

1.Modèle no.

2. Dimension

3.Paramètres

4.Les composants

5.Emballage

6.Emballage & amp; expédition

Modèle no.

Tableau de bord Ordre n ° 1. Courant Les conditions de travail
1 DNH8 (HGL) -63 / 3 63A La température ambiante: + 5 ° C ~ + 40 ° C emplacement de l’installation ���doit être à une altitude inférieure à 2000 m

C’est ça.

Humidité: lorsque la température la plus élevée est de + 40 ℃, l’humidité relative de l’air ne dépasse pas 50%. Une humidité relative plus élevée peut être autorisée à une température plus basse, comme 90% à 20 ℃ .Measures doivent être prises pour la condensation occasionnelle en raison des changements de température ambiante.

C’est ça.

Aucun danger explosif moyen.

C’est ça.

Pas de vent et de neige envahissent l’environnement

C’est ça.

· à noter:

Température ambiante spéciale Veuillez informer le fabricant à l’avance.

C’est ça.
2 DNH8 (HGL) -100 / 3 100A
3 DNH8 (HGL) -160 / 3 160A
(4) DNH8 (HGL) -250 / 3 250A
(5) DNH8 (HGL) -400 / 3 400A
(6) DNH8 (HGL) -630 / 3 630A
(7) DNH8 (HGL) -630 / 3 630A
8 DNH8 (HGL) -800 / 3 800A
9 DNH8 (HGL) -1000 / 3 1000 A (en milliers de dollars des États-Unis)
(10) DNH8 (HGL) -1250 / 3 1250A
(11) DNH8 (HGL) -1600 / 3 1600A
12 DNH8 (HGL) -2500 / 3 2500A
13 DNH8 (HGL) -3150 / 3 3150A
14 DNH8 (HGL) -63 / 4 63A
15 DNH8 (HGL) -100 / 4 100A
16 DNH8 (HGL) -160 / 4 160A
17. DNH8 (HGL) -250 / 4 250A
18. DNH8 (HGL) -400 / 4 400A
19. DNH8 (HGL) -630 / 4 630A
20 DNH8 (HGL) -1000 / 4 1000 A (en milliers de dollars des États-Unis)
21 DNH8 (HGL) -1250 / 4 1250A
22. DNH8 (HGL) -1600 / 4 1600A
(23) DNH8 (HGL) -2500 / 4 2500A
24 DNH8 (HGL) -3150 / 4 3150A

Dimension

Paramètres

Courant nominal Ie / A (A) 63A 100A 160A 250A 630A
Courant thermique ITH (A) 40 63 80 100 125 160 200 250 315 400 500 630 à 630
Tension nominale UE / V 690 690 1000 1000 1000
Intesité diélectrique (V) 1890 1890 2200 2200 2200
Résistance à la tension Uimp kV 8 8 12 12 12
Courant nominal Ie (A) AC-21B 40 63 80 100 125 160 200 250 315 400 500 630 à 630
AC-22B 40 63 80 100 125 160 200 250 315 400 500 630 à 630
AC-23B 40 63 80 100 125 160 200 250 315 400 500 630 à 630
Puissance Moror P (kW) 400 V 18,5% 25 40 40 63 80 100 132 160 220 280 315
Temps court

Résister au courant ICW (Ka RMS) 1s

 2 2 2 2 (6) (6) 9 9 12.6 et 12.6 12.6 et 12.6 12.6 et 12.6 12.6 et 12.6
Capacité de rupture nominale-CII (A rms) AC-23B 400V 320 504 à 504 640 à 640 800 100 1080 1600 2000 2520 à 2520 3200 4000 dollars. 5040 à 5040
Capacité de commutation nominale (MCI (A rms) AC-23B 400V 400 630 à 630 800 1000 1250 1600 2000 2500 3150 à 3150 4000 dollars. 5 000 6300 à 6300
Rated Short Time Resistance Current (Ka) ICM (Ka) 2,84% 2,84% 2,84% 2,84% 9.2 à 9.2 9.2 à 9.2 15.3 et 15.3 15.3 et 15.3 25.2 à la fin de l’année 25.2 à la fin de l’année 25.2 à la fin de l’année 25.2 à la fin de l’année
Temps d’endurance électrique ���400V 1700 1700 1700 1700 1400 1400 1400 1400 800 800 800 800
Durée de vie de l’électricité (400V) 300 300 300 300 200 200 200 200 200 200 200 200
Couple de fonctionnement (nm) 1.2. 1.2. 1.2. 1.2. 6.5 à 6.5 6.5 à 6.5 (10) (10) 21 21 21 21
Poids (kg) 3pôle 0.4 0.4 0.4 0.4 0,55% 0,55% 1.2. 1.2. 2 2 4.4. 4.4. Tableau 4.9 Tableau 4.9
4 pôles 0,42 0,42 0,42 0,42 0,62 0,62 1.4 à la fin de l’année 1.4 à la fin de l’année 2.35 à la fin de l’année 2.35 à la fin de l’année 5.5 à la fin de l’année 5.5 à la fin de l’année 6.3 à la fin de l’année 6.3 à la fin de l’année

Les composants de l’interrupteur HGL ���Disconnecteur ​

GRL offre un sérieux de commutateurs de déconnecteur pour différentes applications.

Il y a 3 pôles et 4 pôles, de l’ampère 63A à 3150A. Les produits s’adaptent à tous les types d’exigences de coupure.

Normalement, être utilisé en tant que commutateurs ​

La structure unique et la haute qualité des matières premières rendent la capacité de rupture beaucoup plus élevée que les autres marques.

GRL fournit également une application personnalisée en fonction de vos spécificités.

Caractéristiques

— contacts en cuivre (99,99%); cadre DMC; poignée PA66-V0

— avec chambres à arc

— AC-23B (AC400V), AC-21B (AC690V)

-interrupteur de déconnecteur classique de 29 ans

Aide à la sélection

-63A à 3150A

-3pole & amp; 4 pole

— type intérieur & amp; type extérieur

— avec contact auxiliaire ou non

— type visible & amp; type invisible

Mise en marche ou arrêt de l’isolateur

Données d’emballage

Modèle No. Taille du carton Quantité d’emballage Simple / G.W. (kg)

Unité / G.W. (kg)
HGL-63 / 3 48 * 26,5 * 28 33. 0,388 0,388 13.804 à 13.804
HGL-100 / 3 48 * 26,5 * 27,5 24 0,55% 14.2 à la fin de l’année
HGL-160 / 3 44 * 30 * 26,5 15 1,15 18, 25 et 25
HGL-250 / 3 39 * 37 * 36 12 2 25
HGL-400 / 3 31 * 28 * 32 2 4.35 à la fin de l’année 9,7%
HGL-630 / 3 31 * 28 * 32 2 Tableau 4.9 10.8 à la fin de l’année
HGL-1000 / 3 45 * 36 * 21 1 11h75 12,75%
HGL-1250 / 3 45 * 36 * 21 1 13.35 à 13.35 14.35 à 14.35
HGL-1600 / 3 45 * 36 * 21 1 13.35 à 13.35 14.35 à 14.35
HGL-2500 / 3 47,5 * 40,5 * 37 ( 1 1
HGL-3150 / 3 53 * 40.5 * 37 (?) 1 1
HGL-63 / 4 48 * 26,5 * 28 33. 0.4 0.4 14.2 à la fin de l’année
HGL-100 / 4 48 * 26,5 * 27,5 24 0 0 0 15,4%
HGL-160 / 4 45 * 36 * 21 12 1,35 17.2 à 17.2
HGL-250 / 4 51 * 37 * 24 8 2.35 à la fin de l’année 19,8
HGL-400 / 4 37 * 28 * 32 2 5. La qualité de l’eau 11,8
HGL-630 / 4 37 * 28 * 32 2 6.2 à la fin de l’année 13.4 à la fin de l’année
HGL-1000 / 4 57 * 36 * 21 1 1
HGL-1250 / 4 57 * 36 * 21 1
HGL-1600 / 4 57 * 36 * 21 1
HGL-2500 / 4 47,5 * 52,5 * 37 1 46. 47
HGL-3150 / 4 53 * 52,5 * 37 1 56 57
HGL-100 / 3Z1 43 * 37 * 18 (6) 1,95 Tableau 12.7
HGL-160 / 3Z1 47 * 22,5 * 42 (6) 3 19.
HGL-250 / 3Z1 51,5 * 38,5 * 24,5 (4) Tableau 4.8 20.2 à la fin de l’année
HGL-400 / 3Z1 56 * 32 * 32 2 9,85% 20 et 7
HGL-630 / 3Z1 56 * 32 * 32 2 11.2 23.4.
HGL-1000 / 3Z1 49 * 36 * 34,5 1 28 29
HGL-1250 / 3Z1 49 * 36 * 34,5 1 31. 32
HGL-1600 / 3Z1 49 * 36 * 34,5 1 1
HGL-2500 / 3Z1 61 * 53 * 53 * 1 1
HGL-3150 / 3Z1 61 * 53 * 53 * 1 1
HGL-100 / 4Z1 43 * 37 * 18 (6) 2.05 à la fin de l’année 13.3.
HGL-160 / 4Z1 47 * 25,5 * 42 (6) 3.05 à 3.05 19.3 à la fin de l’année
HGL-250 / 4Z1 61,5 * 38,5 * 24,5 (4) 5.5 à la fin de l’année (23)
HGL-400 / 4Z1 56 * 39 * 32 2 12 h 05 à 12 h 05 25.1
HGL-630 / 4Z1 56 * 39 * 32 2 13.65 à 13.65 28, 3 et 3
HGL-1000 / 4Z1 61 * 36 * 34,5 1 1
HGL-1250 / 4Z1 61 * 36 * 34,5 1 1
HGL-1600 / 4Z1 61 * 36 * 34,5 1 1
HGL-2500 / 4Z1 61 * 53 * 53 * 1 1
HGL-3150 / 4Z1 61 * 53 * 53 * 1 1

Lire la suiteQu’est-ce que l’isolateur SwitchC’est ça.

Packaging&shipping

Si vous êtes intéressé par notre produit et en avez besoin, ou si vous avez besoin des échantillons, veuillez nous contacter directement. Notre adresse e-mail est �Tim @ grlele.com.

Fuse Switch Disconnecteur,Disconnecteur de commutateur de fusible vertical

Disconnecteur de fusible DNH18

Application

Mode & # 160;:DNH18

Courant::160A, 250A, 630A, 800A

Tension:400VAC / 500VAC / 690VAC

Matériel:DMC, PA66, PC, ABS

Certificat:Ce, TUV

Courriel:Tim @ grlele.com

1. Dessin dimensionnel

2.Paramètres

3.Les composants

4.Packing des données

5.Emballage & amp; expédition

Dimensions:

Paramètres

DNH18-160 DNH1-250 DNH1-400 DNH1-630
Avec fusible Tension nominale UE / V AC400 AC500 AC690 AC400 AC500 AC690 AC400 AC500 AC690 AC400 AC500 AC690
Taux courant Ie / A 160 125 100 250 250 200 400 400 315 630 à 630 630 à 630 630 à 630
Isolation nominale voltageUi / V 1000 1000 1000 1000
Courant thermiqueIth / A 160 125 100 250 250 200 400 400 315 630 à 630 500
Supporter voltageUimp / kV 8 12 12 12
Résistance nominale de courte durée au courant Iq / Ka 50. 100 100 50. 100 100 50. 100 100 50.
Utilisation de la catagorie AC-23B AC-23B AC-22B AC-23B AC-22B AC-21B AC-23B AC-22B AC-21B AC-23B AC-22B AC-21B
Temps d’endurance électrique 200 200 200 200
Avec liaison en cuivre Tension nominale (UE / V) UE / V / / AC500 / / AC500 / / AC500 /
Rated currentIe / A / / 250 / / 400 / / 630 à 630 /
Isolation nominale voltageUi / V / 1000 1000 1000
Courant thermiqueIth / A / / 250 / / 400 / / 630 à 630 /
Supporter voltageUimp / kV / 12 12 12
Résistance nominale de courte durée à l’ICW Ka / 1s / / 12 / / 12 / / 12 /
Utilisation de la catagorie / / AC-23B / / AC-23B / / AC-23B /
Durée de vie électrique / 200 200 200
Les paramètres communs Fréquence nominale Hz / 50 / 60 50 / 60 50 / 60
Lien de fusible Taille (RT16 / NT / NH) IEC 60269-2 GB / T 13539.2 00 1 2 3
Courant de fonctionnement in / A 160 125 100 250 250 200 400 400 315 630 à 630 630 à 630 500
Perte de puissance P / W 12 12 12 18. (23) 32 28 34 45. 40 48 60
Organisation Puissance P / W 1400 1400 800 800 1400 800
L’espacement des barres de bus est de mm 185 185 185 185
Autres Interrupteur retour du signal ouvert et fermé (microswitch) Peut faire Peut faire Peut faire Peut faire
Moniteur de fusible électronique (EFM) Peut faire Peut faire Peut faire Peut faire
Niveau de protection (avant) Ouvrir IP20 IP20 IP20 IP20
Cols IP30 IP30 IP30 IP30

Les composants du commutateur DNH18 ���Fuse ���Disconnecteur

& Gt; GRL DNH18 vertical Fuse Switch disconnecteur est installé avec un terminal suspendu spécial et directement connecté à la barre de bus. Le terminal suspendu peut être fixé à l’avance sur l’interrupteur et installé intégralement avec Switch de manière efficace et pratique. Il est conforme aux normes nationales GB / T 13539.2 et GB / T 14048.3 et aux normes IEC 60947-1 et IEC 60947-3 de la Commission électrotechnique internationale.

Le disconnecteur d’interrupteur à fusible vertical DNH18 peut fournir une variété de modes de câblage pour répondre à vos besoins de câblage dans différentes situations.

Les commutateurs à fusible de & gt; disconnecteurs sont largement utilisés dans les réseaux électriques, le contrôle industriel de la puissance, la nouvelle énergie et d’autres domaines.

Dans le système d’alimentation, il est largement appliqué dans les piliers d’alimentation, les panneaux de distribution intégrés, les armoires de distribution d’énergie basse tension, les armoires de compensation des condensateurs, etc. Dans le domaine du contrôle industriel, il est largement utilisé dans les équipements photovoltaïques, les fours électriques industriels, les armoires de contrôle industriel de la fabrication automobile et d’autres industries. Dans l’industrie de l’énergie nouvelle, il est généralement appliqué dans les boîtes combinées et les armoires raccordées au réseau, etc.

& gt; le commutateur Fuse disconnecteur est non seulement ​

Données d’emballage:

Modèle (sans fusible) Taille du carton Quantité d’emballage Simple / G.W. (kg)

Unité / G.W. (kg)
DNH18-160 / 3L 70 * 38 * 24 8 2.52 à la fin de l’année 21 et 26
DNH18-250 / 3L 70 * 44 * 27 (4) 5.76 à la fin de l’année 24,28
DNH18-400 / 3L 70 * 44 * 27 (4) 6.52 à la fin de l’année 27 et 32
DNH18-630 / 3L 70 * 44 * 27 (4) 7.52 à la fin de l’année 31 / 32 / CEE
DNH18-160 / 3S 70 * 38 * 24 8 2.35 à la fin de l’année 19, 9 et 9
DNH18-250 / 3S 70 * 44 * 27 (4) 5.62 à la fin de l’année 23,72
DNH18-400 / 3S 70 * 44 * 27 (4) 6.35 à la fin de l’année 26 et 64
DNH18-630 / 3S 70 * 44 * 27 (4) 7.36 à la fin de l’année 30 / 68 / CEE

Cliquez pour voir le LRGDNH7-160Produit & gt; & gt;

Packaging&shipping

Si vous êtes intéressé par notre produit et en avez besoin, ou si vous avez besoin des échantillons, veuillez nous contacter directement. Notre adresse e-mail est �Tim @ grlele.com.
