Mode & # 160;:HD13BX
En cours & # 160;:200A, 400A, 600A, 1000A, 1500A, 2000A, 3000A
Tension:
Matériel:Base DMC, contact cuivre,
Certificat:
Courriel:Tim @ grlele.com
1.Modèle no.
2.Dimensio
3.Paramètres
4.Les composants
5.Emballage
6.Emballage & amp; expédition
Modèle no.
| Tableau de bord | Ordre n ° 1. | Courant | Les conditions de travail |
| 1 | HD13BX-200 / 31 | 200A | La température ambiante: + 5 ° C ~ + 40 ° C emplacement de l’installation ���doit être à une altitude inférieure à 2000 m C’est ça. Humidité: Lorsque la température la plus élevée est de + 40 ℃, l’humidité relative de l’air ne dépasse pas 50%. Une humidité relative plus élevée peut être autorisée à une température plus basse, comme 90% à 20 ℃. Des mesures devraient être prises en cas de condensation occasionnelle due aux changements de température ambiante. C’est ça. évaluation de la pollution de l’environnement C’est ça. L’interrupteur doit être installé dans un endroit où il n’y a pas de secousses importantes, de vibrations de choc, de vent et de pluie. L’interrupteur doit être installé dans un endroit où il n’y a pas de milieu explosif et pas de gaz et de poussière qui peuvent corroder le métal et détruire l’isolation. C’est ça. Le matériau isolant peut atteindre la qualité ignifuge V0 |
| 2 | HD13BX-400 / 31 | 400A | |
| 3 | HD13BX-600 / 31 | 600A | |
| (4) | HD13BX-1000 / 31 | 1000 A (en milliers de dollars des États-Unis) | |
| (5) | HD13BX-1500 / 31 | 1500A | |
| (6) | HD13BX-2000 / 31 | 2000A | |
| (7) | HD13BX-1500 / 30 | 1500A | |
| 8 | HD13BX-2000 / 30 | 2000A | |
| 9 | HD13BX-3000 / 30 | 3000A | |
| (10) | HD13BX-200 / 41 | 200A | |
| (11) | HD13BX-400 / 41 | 400A | |
| 12 | HD13BX-600 / 41 | 600A | |
| 13 | HD13BX-1000 / 41 | 1000 A (en milliers de dollars des États-Unis) | |
| 14 | HD13BX-1500 / 41 | 1500A | |
| 15 | HD13BX-2000 / 41 | 2000A | |
| 16 | HD13BX-1500 / 40 | 1500A | |
| 17. | HD13BX-2000 / 40 | 2000A | |
| 18. | HD13BX-3000 / 40 | 3000A |
Dimension
Paramètres
| Courant thermiqueIth / A (A) | 100 | 200 | 400 | 600 | 1000 | 1500 | 2000 | 3 000 |
| Courant coté (A) | 400 / 690 | 400 / 690 | 400 / 690 | 400 / 690 | 400 / 690 | 400 / 690 | 400 | 400 |
| Tension d’isolation nominale (V) | 100 | 200 | 400 | 600 | 1000 | 1500 | 2000 | 3 000 |
| Tension nominale (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 690 | 690 |
| Temps d’endurance électrique | 10000 | 8000 | 8000 | 5 000 | 5 000 | 5 000 | 3 000 | 3 000 |
| 1s durée nominale de résistance au courant (Ka) | 1000 | 1000 | 1000 | 500 | 500 | 500 | 300 | 300 |
| Force d’opération (N) | (10) | (10) | 15 | 20 | 25 | 35. | 40 | 40 |
| Courant thermiqueIth / A (A) | D’une largeur ≤ 300 mm | D’une largeur ≤ 300 mm | D’une largeur ≤ 400 mm | D’une largeur ≤ 400 mm | D’une largeur ≤ 450 mm | D’une largeur ≤ 450 mm | D’une largeur ≤ 450 mm | D’une largeur ≤ 450 mm |

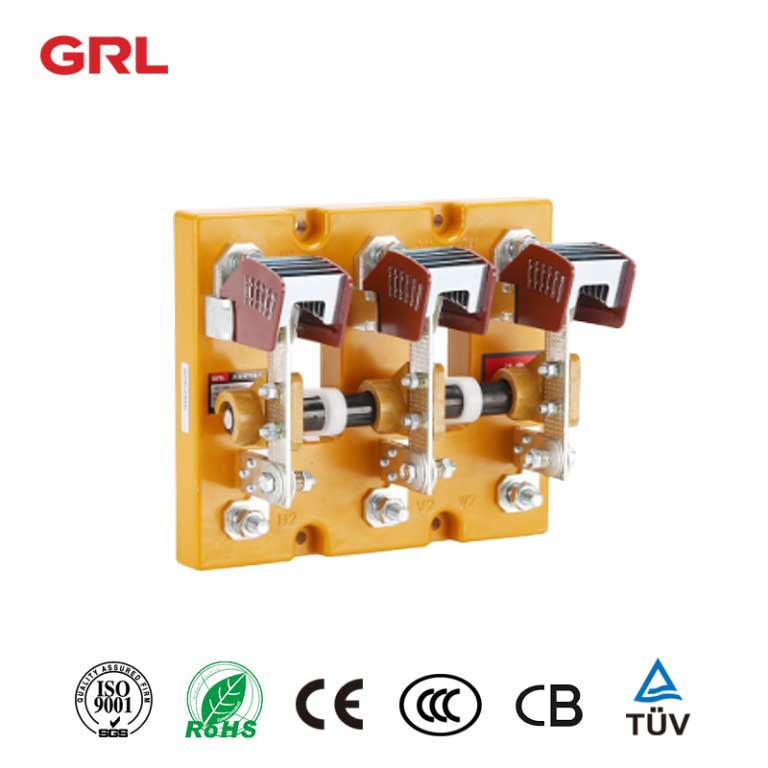

Les composants de l’interrupteur de couteau HD13BX
Le commutateur de changement de couteau HD13 est adapté pour les panneaux de distribution au ΔAC 50HZ, la tension nominale jusqu’à AC690V et l’ampère nominale t jusqu’à 3150A. Utilisé pour fermer et casser rarement manuellement des circuits de courant, ou des commutateurs de déconnecteur. Avec une poignée de fonctionnement intermédiaire, le commutateur est principalement appliqué dans le système d’alimentation, être travaillé comme un interrupteur de rupture de charge, ne coupez pas le circuit avec courant.HD13BX couteau interrupteur
Caractéristiques
— contacts en cuivre (99,99%); surface d’étamage
— avec chambres à arc
— opération rotative
-température ambiante -5 ℃ ~ 40 ℃
— altitude de travail inférieure à 2000m
Aide à la sélection
Max à 3150A
3 pole & amp; 4 pole
— câblage avant ou câblage arrière
-avec ou sans chambres à arc
