Switch de couteau

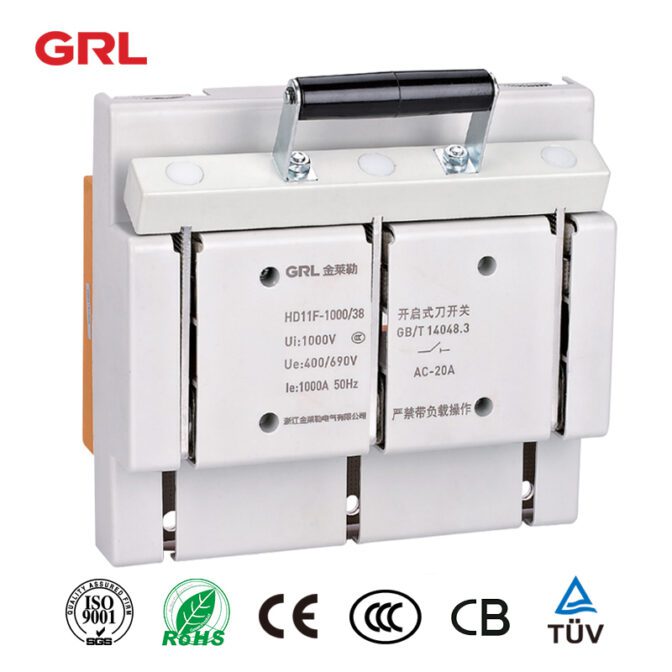

Switch de couteau électrique

Paramètres du commutateur électrique du couteau

Article du produit HD11FG
Courant nominal 1000 A (en milliers de dollars des États-Unis)
Tension nominale 400VAC / 690VAC
Demandes Armoires de commande industrielles

Qu’est-ce qu’un interrupteur de couteau électrique, et comment fonctionne-t-il?

L’interrupteur électrique au couteau est principalement composé d’un couteau de contact mobile, d’un bloc de couteau à contact fixe, d’un bloc de ligne entrant et sortant, ces parties conductrices sont fixées sur la plaque inférieure en porcelaine. Avec d’autres dispositifs de protection: chambre d’extinction d’arc, fusible, etc., le tout recouvert d’un couvercle isolant.

Ainsi, lorsque le couteau est fermé, l’opérateur ne touche pas la partie vivante. Le couvercle de protection est de s’assurer que les pôles sont séparés les uns des autres pour éviter le court-circuit causé par l’arc entre les pôles;

Empêcher l’arc de voler hors du couvercle, brûler l’opérateur; empêcher les pièces métalliques de tomber sur le couteau pour former un court-circuit entre les poteaux.

Le rôle du commutateur électrique dans le circuit est principalement utilisé pour isoler l’alimentation électrique ou connecter et déconnecter manuellement les circuits AC et DC, mais aussi pour connecter et déconnecter rarement une charge inférieure au courant nominal, comme les petits moteurs, les fours électriques, etc., agissent comme un interrupteur d’alimentation, un interrupteur d’isolement, un interrupteur d’urgence et une protection contre le circuit.

Quelle est la différence entre un simple lancer et double lancer switch?

L’interrupteur de couteau électrique à un lancer n’a qu’un seul démarrage et un seul arrêt, deux États d’action.

Double lancer interrupteur de couteau électrique a deux on et one-off, trois États d’action.

Interrupteur de couteau à un lancer: deux points de câblage, un à l’intérieur et un à l’extérieur;

Interrupteur de couteau à double lancer: trois points de câblage, deux à l’intérieur et un à l’extérieur;

La série HD couteau Switch est un simple lancer couteau switch, qui se réfère à une seule direction de fermeture.

Le commutateur de couteau de la série HS est un interrupteur à double lancer, qui peut basculer sur 2 côtés pour passer d’un circuit à un autre.

Lire la suiteQu’est-ce qu’un couteau SwitchC’est ça.

Comment choisir un interrupteur de couteau électrique?

Il existe de nombreux types de commutateurs de couteau, tels que le commutateur de couteau à 2 phases, le commutateur électrique de couteau à 3 phases et à 4 phases, le courant nominal régulier est de 10A ~ 3000A. Pour la charge ordinaire, le courant nominal de la déconnexion de l’interrupteur du couteau peut être sélectionné en fonction du courant nominal de la charge;

Pour le moteur, considérez son courant de pointe de départ jusqu’à 4 ~ 7 fois le courant nominal, lors de la sélection du courant nominal de l’interrupteur de lame électrique, il est préférable de choisir environ 3 fois le courant nominal du moteur.

Comment installer un interrupteur de couteau électrique?

Lors de l’installation de l’interrupteur de couteau électrique, choisissez l’endroit sec, sans poussière, non affecté par les vibrations lumineux, et équipé d’une boîte de distribution spéciale ou installé sur le tableau de distribution.

L’alimentation électrique est connectée au contact fixé, et l’interrupteur est installé sous la forme formelle selon la réglementation, c’est-à-dire que la plaque inférieure du couteau doit être perpendiculaire au sol, que la poignée est vers le haut, que le contact conjugal fixe est situé au-dessus de l’alimentation électrique et que le contact mobile est situé en dessous de la charge.

En outre, l’action de tirer et de fermer le couteau doit être pratique et flexible. Ne peut pas être inversé, c’est-à-dire que la poignée d’état de connexion devrait être vers le haut.

Sinon, dans l’état de rupture, l’interrupteur du couteau peut perdre et tomber provoquant une mauvaise connexion. Dans le même temps, il n’est pas bon pour l’extinction de l’arc, car dans l’installation formelle, l’air chaud monte, l’arc sera étiré et facile à éteindre.

Lorsque le câblage, la ligne entrante et la ligne sortante ne peuvent pas être connectés inversement, sinon un accident de choc électrique peut se produire lors du remplacement du fusible. Ne pas installer horizontalement non plus.

Pourquoi nous choisir

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voir le LRGInterrupteur de couteauProduit & gt; & gt;

Cliquez pour voirFusible du LRGProduit & gt; & gt;

Fuse Holder,Porteur de fusible 10 * 38 (2A - 32A)

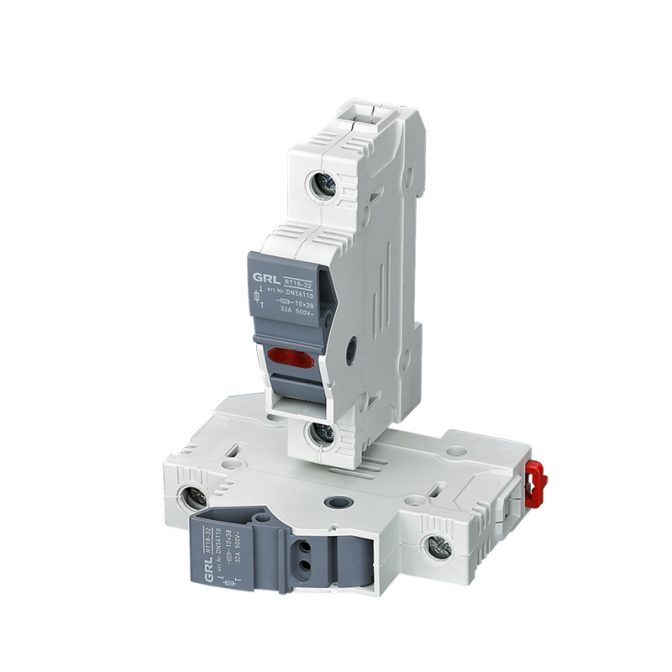

GRL RT18 porte-fusibles

RT18 dispositifs de mise à feu

RT18 paramètres des supports de fusible

Article du produit RT18 dispositifs de mise à feu
Courant nominal 32A, 63A, 125A
Tension nominale AC 400V / 690V
Pôle 1, 1 + N, 2, 3, 3 + N
Taille des fusibles 10 * 38 mm, 14 * 51 mm, 22 * 58 mm
Norme IEC 60269-2 GB / T 13539.2
Demandes Cabinets de contrôle industriel
Mode de fonctionnement Front direct ou opération externe Handle

Que sont les porte-fusibles?

RT18 est l’un des porte-fusibles classiques. Porte-fusibles de la série GRL RT avec une structure entièrement nouvelle.

RT18 dispose de deux feux indicateurs et d’une perspective spéciale. Les matières premières sont le plastique ignifuge PA66-V0 et les contacts en cuivre.

Il existe 3 modèles:

  • 32A cadre pour la liaison de mise à feu de cylindre 10mmx38mm
  • 63A cadre pour cylindre de 14mm * 51mm raccord de mise à feu de cylindre
  • 125A cadre pour maillon de mise à feu de cylindre de 22 mm * 58 mm

GRL fournit des types AC et DC 1000V pour différentes applications. Les types AC sont normalement utilisés comme interrupteur de protection dans le système de distribution d’énergie et les systèmes de commande de puissance industriels.

DC1000V Fuse Hold est largement utilisé dans les solutions photovoltaïques. La conception du rail en din rend l’installation facile et pratique. Et il peut être combiné librement avec des accessoires de connexion de 1P à 2P, 3P et 4P (3P + N).

En tant que nouveau produit qualifié, nous avons obtenu un certificat TUV et un rapport d’essai pour le fusible et le support GRL RT.

RT18 caractéristiques des porteurs de fusible

  • Matériau isolant de haute résistance et résistance à haute température.
  • Le matériau conducteur est le cuivre T2.
  • Un dispositif de verrouillage externe est disponible, qui peut être verrouillé lorsque les supports de fusible sont fermés et aider à éviter le mauvais fonctionnement.
  • Les porte-fusibles peuvent être combinés de 1 pôle à 2 pôles, 3pole et 3pole + N pôle.
  • L’indicateur est disponible. Si la lumière est allumée, le fusible est soufflé.
  • Il y a 2 lampes. 1 lampe est la sauvegarde de l’autre. Il évite la défaillance de la lampe pendant les travaux à long terme. Et une maintenance rapide peut être assurée.

Aide à la sélection

  • 1 pôle, 2 pôles, 3 pôles ou 3 pôles + pôle N
  • Porte-fusible pour 10 * 38,14 * 51 et 22 * 58
  • Avec ou sans feu indicateur
  • Avec ou sans fusible
  • Type AC ou DC

Quelle est la différence entre une boîte à fusibles et un panneau de fusibles?

Les termes « boîte à fusibles » et « panneau de fusibles » sont souvent utilisés de manière interchangeable et peuvent se référer au même composant dans un système électrique. Cependant, dans certains contextes, il peut y avoir une légère différence dans leur utilisation:

1.Fuse Box: une boîte à fusibles se réfère généralement à un boîtier compact ou un boîtier qui contient un groupe de fusibles, généralement disposés dans une seule ligne ou colonne.

La boîte à fusibles est souvent située dans une zone visible et facilement accessible, comme un sous-sol résidentiel, une salle d’utilité ou un garage.RT18 porte-fusible

Il a généralement un couvercle articulé ou une porte qui peut être ouverte pour accéder aux fusibles pour inspection ou remplacement. Dans les milieux résidentiels, une boîte à fusibles est couramment utilisée pour distribuer l’énergie électrique à divers circuits à l’intérieur de la maison.RT18 porteurs de fusible

2.panneau de fusibles: un panneau de fusibles est un terme plus large qui peut se référer à un plus grand ensemble ou arrangement de fusibles, disjoncteurs, commutateurs et autres dispositifs de commande électrique. Il peut inclure des composants supplémentaires tels que des interrupteurs de déconnexion principaux, des barres de mise à la terre ou des barres de bus.

Un panneau de fusible est généralement utilisé dans des environnements commerciaux ou industriels où des charges électriques plus importantes et de multiples circuits sont impliqués. Il fournit un contrôle centralisé et une protection pour le système électrique.

Bien que les termes puissent avoir des différences subtiles dans leur utilisation, ils se réfèrent généralement à des composants électriques similaires qui servent à protéger les circuits électriques contre les surintensités.

Les boîtes à fusibles et les panneaux de fusibles contiennent des fusibles ou des disjoncteurs conçus pour interrompre le flux de courant lorsque cela est nécessaire pour protéger le système électrique et l’équipement connecté.

Il est important de noter que la terminologie peut varier en fonction de la région ou des pratiques spécifiques de l’industrie. Il est toujours préférable de consulter un électricien qualifié ou de se référer aux codes et normes électriques locaux pour assurer une compréhension et une utilisation précises des termes.

Cliquez pour voir* Groupe GRLAccueil & gt; & gt;

Cliquez pour voirPorte-fusibleProduit & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Switch de transfert,Switch de transfert manuel

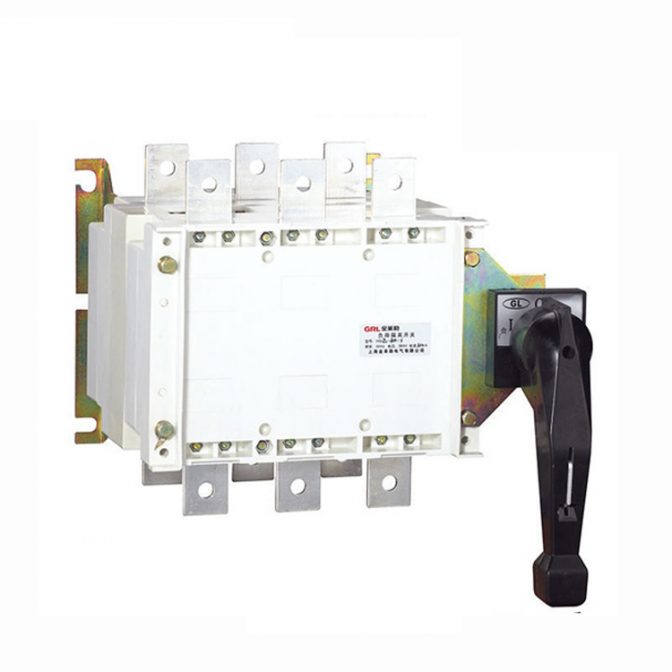

Commutateur de transfert manuel HGLZ

Paramètres du commutateur de transfert manuel HGLZ

Article du produit HGLZ
Courant nominal 63A, 100A, 125A, 160A, 200A, 250A, 315A, 400A, 500A, 630A, 800A, 1000A, 1250A, 1600A, 2500A, 3150A
Tension nominale AC 400VAC / 690V
Demandes Cabinets de contrôle industriel
Mode de fonctionnement Poignée de commande directe à l’avant ou à l’extérieur

Qu’est-ce que HGLZ Manual Transfer Switch?

Le commutateur de transfert manuel HGLZ, également appelé interrupteur de commutation électrique, est adapté pour le changement de deux ensembles de circuits électriques basse tension ou le changement de 2 ensembles de dispositifs ON-Load ou d’isolation de sécurité.

Mode d’opération

  • Fonctionnement direct: poignée installée sur l’interrupteur.
  • Fonctionnement à l’extérieur de la carte: Handleinstallé à l’extérieur de la porte de la carte de distribution d’énergie.

Les produits ont trois pôles, quatre pôles et (trois + sur et hors pôles neutres). Un arbre étendu est utilisé pour l’opération à l’extérieur de la carte. Deux ensembles de contacts auxiliaires peuvent être assemblés selon la demande.

GRL peut fournir des produits avec des fenêtres d’observation au besoin pour observer directement l’état de mise en marche des contacts. La propriété mécanique et la propriété électrique correspondent à la propriété mécanique et électrique de HGLZ 63A ~ 3150A. Un pont peut être fourni pour contenir le terminal d’entrée ou de sortie de l’aiguillage.

Note:

Lors de l’utilisation du mode pont, il est nécessaire d’indiquer que l’entrée ou la sortie y est connectée. 125 ~ 630A convient à l’isolation hors circuit.

Au-dessus de 1000A ne convient qu’à l’isolation électrique. 125 ~ 630A a trois pôles et quatre pôles (trois pôles + sur ou hors pôle neutre).

Base de fusible,Rail de fusion vertical

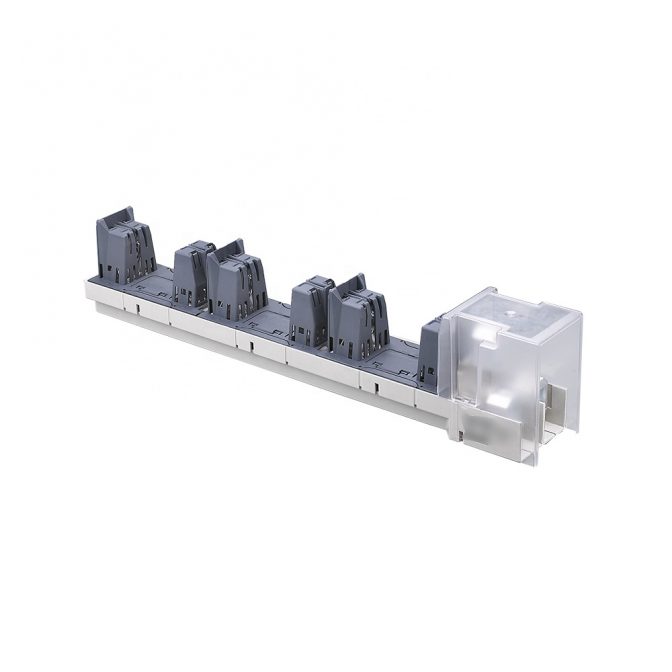

DNTRS Vertical Fuse Rail

DNTRS paramètres du rail à fusible vertical

Article du produit DNTRS
Courant nominal 100A-630A
Tension nominale AC 400VAC / 690V
Demandes Cabinets de contrôle industriel
Dimensions des fusibles NH00, NH1, NH2, NH3
Fréquence nominale 50 / 60Hz
Isolation nominale (UI) 1000 V
Rated (impulsion) (résistance à la tension) (Uimp) 10kV
Le nom par défaut de la connexion ���Mode Pince en V
L’autre mode de connexion Vis & amp; câble Lug
Installation de � Busbar
  • Busbar rectangle poinçonné
  • Busbar rectangle non poinçonné
  • Autres
Méthode fixe
  • Va te faire foutre.
  • Crochet
  • Autres accessoires sur mesure

Qu’est-ce que DNTRS vertical Fuse Rail?

Les rails à fusibles verticaux DNTRS sont dotés d’une ingénierie de processus unique. GRL réalise l’intégration d’un transformateur de courant et d’un interrupteur à fusible. Pour assurer la sécurité de l’opérateur, on utilise le dispositif d’entrée de fil à tranchant et le dispositif d’extinction à arc.

Les rails à fusibles du GRL ont les options suivantes:

  • Lame d’isolement en option. Protection complète du noyau de fusible.
  • Un moniteur de fusible et un interrupteur de signal peuvent être installés, avec un trou de surveillance de fusible à fermeture automatique.
  • Il peut être utilisé comme commutateur principal. La capacité de rupture instantanée peut atteindre 100kA.
  • La capacité de fonctionnement avec charge atteint 1,3 fois le courant nominal
  • Installation 100MM ou 185MM busbar

Autres détails

  • Le type conjoint peut être fermé en trois phases simultanément. Et le type Split peut être utilisé indépendamment.
  • Opération en toute sécurité. Bien que le fusible soit installé dans la poignée, il peut être utilisé comme lame de contact directement.
  • C’est beau et pratique. L’ensemble de l’interrupteur peut être démonté facilement et installé rapidement dans l’armoire.
  • Réduire le câblage et faciliter l’utilisation accrue des boucles et des armoires.
  • Base en plexiglas. Qualité ignifuge, qualité de protection de l’enceinte jusqu’à IP30.
  • Le dernier produit a l’utilisation la plus élevée sur le marché.
  • La force de rupture instantanée peut atteindre 100kA.
  • La capacité de fonctionnement avec charge peut atteindre 1,3 fois le courant nominal.
  • Peut être utilisé avec des moniteurs Fuse, des commutateurs de signal et des modules de télécommande.
Fuse Switch Disconnecteur,DNH1

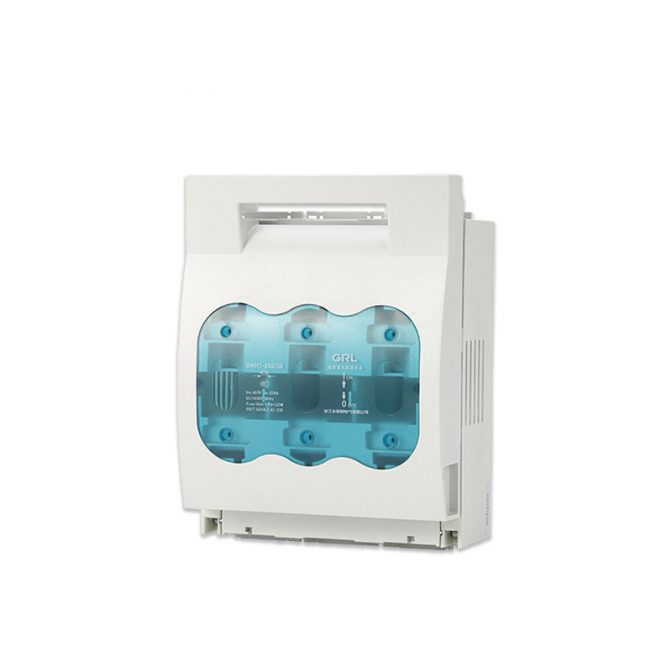

Commutateur de déconnexion DNH1

Paramètres du commutateur de déconnexion DNH1

Courant nominal 40A 100A 160A 250A 400A 630A
Tension nominale 380V, 500V, 690V
Catégorie d’utilisation AC21B (AC400V) AC23B (AC690V)
NH taille de la liaison Fuse-Link 0 0 0

Paramètres du commutateur de déconnexion DNH1

Si nous voulons savoir ce qu’est un commutateur de déconnexion, d’abord, nous devons regarder d’autres définitions:

Déconnecter signifie mettre (un appareil électrique) hors d’action en le détachant d’une alimentation électrique.

Un disjoncteur est un dispositif mécanique qui répond aux exigences spécifiées pour la fonction d’isolement en position ouverte du circuit.

Le but d’un commutateur de déconnexion dans un circuit électrique est d’éteindre toutes les parties discrets ou discrets d’un dispositif pour des raisons de sécurité en séparant l’appareil ou la pièce de chaque source d’énergie électrique.

Un interrupteur de débranchement est un dispositif de commutation mécanique capable de produire, de transporter et de rompre le courant dans des conditions de circuit normales, ce qui peut inclure des conditions de surcharge de fonctionnement spécifiées, ou dans des conditions de circuit anormales spécifiées (telles que des courts-circuits) pendant une période de temps spécifiée.

Qu’est-ce qu’un interrupteur de déconnexion fusionné?

Un interrupteur de déconnexion(en dollars des États-Unis)Est un dispositif de commutation qui commute / isole les charges et les cartes de distribution manuellement. Il est capable de produire, de transporter et de briser le courant nominal spécifié (y compris la surcharge spécifiée). Il protège les charges électriques en arrière, déconnectant en toute sécurité toutes les électrodes et les composants électriques de l’alimentation électrique sous charge.

En plus de la protection fournie par le fusible, l’interrupteur de débranchement fusionné présente également les caractéristiques d’un interrupteur de charge et d’un interrupteur d’isolement. Il se compose de trois groupes de lames de commutation et de corps en plastique, chaque groupe de lames de commutation constituant une double rupture pour chaque phase. Il y a un espace réservé aux fusibles de pont au centre de chaque jeu de pales.

L’inconvénient de cet arrangement est que lorsque l’interrupteur est allumé pour remplacer le fusible, le circuit connecté à l’interrupteur de déconnexion fusionné peut encore avoir un courant de fuite, de sorte que les électriciens devraient utiliser un équipement de protection professionnel tel que des gants isolants, des casques, etc. lorsqu’ils remplacent le fusible.

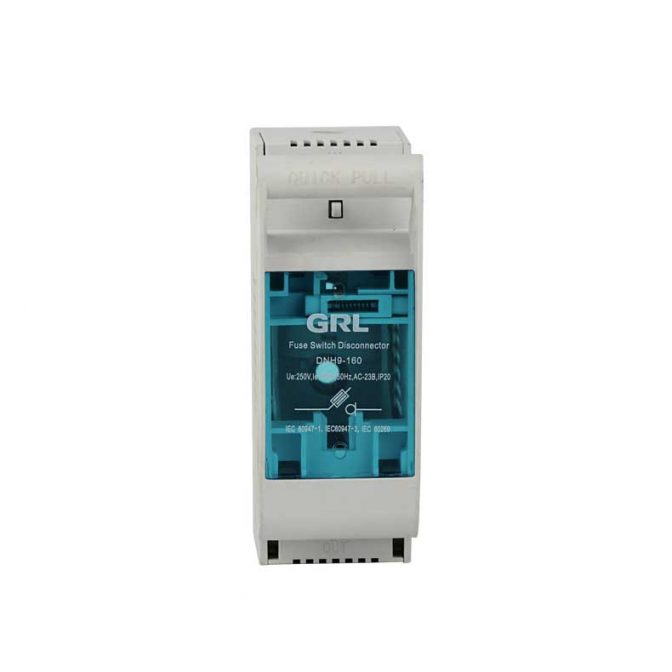

Cliquez pour voir le LRGDNH7-160Produit & gt; & gt;

Le type de commutateur de déconnexion Fuse remplit la fonction d’isolement et protège également le circuit des courants de surcharge.

La protection contre les surcharges et les courts-circuits pour l’équipement électrique arrière / les charges est assurée par l’insertion du fusible LV HRC sur le commutateur de débranchement fusionné, habituellement, les fusibles de taille 000, 1 2 et 3, cela dépend du type d’exigence d’installation.

Les fusibles HRC ont une capacité de rupture de court-circuit élevée. En outre, le temps d’ouverture de l’interrupteur de déconnexion isolant de type fusion après un court-circuit est très court et rapide. Lorsque le fusible HRC explose, un nouveau fusible doit être remplacé sur le commutateur de débranchement fusionné.

Le moyen le plus simple et le moins cher de combiner les fonctions de fusion et d’isolation est d’utiliser un interrupteur de déconnexion fusionné. Avec ces dispositifs tels que les bases de fusibles, les interrupteurs d’isolement et les interrupteurs d’isolement fusionnés, le commutateur à fusibles fonctionne également comme un élément de commutation.

Lors de l’enlèvement du porte-fusible, qui contient également le fusible, il existe une distance d’isolement nettement ouverte, ce qui permet d’effectuer des travaux d’entretien en toute sécurité. Un fusible soufflé peut être facilement enlevé et remplacé.

L’interrupteur de débranchement électrique fusionné ne devrait être actionné pratiquement que par un électricien formé et qualifié, et conformément aux spécifications de fonctionnement de l’électricité, l’électricien devrait porter des vêtements de protection.

Parce que les interrupteurs de déconnexion fusionnés ont une tension de commutation et une capacité de courant limitées, ils sont donc particulièrement adaptés aux applications où la fonction de commutation n’est requise qu’occasionnellement.

Avantages de l’interrupteur de déconnexion fusionné

Les avantages des types de fusible de commutateur de débranchement sont:

Avec fonction d’isolation.

Il peut résister à des circuits de résistance à court terme élevés.

Ouvrez et fermez le commutateur de déconnexion manuellement ou automatiquement.

Il peut être commuté en courant élevé.

Interrupteur sous charge.

Il est disponible en versions 2, 3, 4 pôles.

Il permet de vérifier l’état de travail du fusible à travers le couvercle transparent.

Comment choisir un interrupteur de déconnexion fusionné?

Le commutateur de déconnexion fusionné est fabriqué et pour être utilisé comme éléments conducteurs (liaison), les fusibles de contact de la pale. La sélection du type de disconnecteur de fusible est directement liée à la taille du fusible sélectionné.

Par conséquent, tout d’abord, un boîtier de fusible (NH000 jusqu’à NH3) doit être sélectionné en fonction du courant entrant pour définir quel fuse-interrupteur disconnecteur sera utilisé.

Deuxièmement, vous devez vérifier si le commutateur de déconnexion fusionné est capable de transporter le courant nominal du circuit ou non. Le courant nominal de la charge doit être inférieur ou égal au courant maximal de l’interrupteur de déconnexion fusionné. La cote actuelle du fusible peut être supérieure à celle du commutateur de débranchement fusionné en raison des exigences des normes de taille des fusibles.

Interrupteur de déconnexion fusionné † accessoires:

Il existe de nombreux accessoires qui peuvent être montés sur les déconnecteurs de commutateur de fusible tels que:

  • Surveillance mécanique des fusibles
  • Surveillance électronique des fusibles
  • Bornes d’emboutissage des câbles
  • Barres de bus triphasées
  • Contacts auxiliaires
  • Couvercles terminaux
  • Cadenas et scellements

Applications de commutateur de déconnexion fusionnées

Commutation de la machine (marche / arrêt) (CVC, grue, pompe, convoyeur, four industriel, machine bouclier)

Distribution d’énergie

Tableau de distribution basse tension ou pilier d’alimentation

Centres de commande du moteur (isolant et protégeant les démarreurs de moteur)

Applications de sécurité

Centrales électriques

UPS et applications télécoms

Applications solaires hors réseau et on-grid

Diagramme du circuit de l’interrupteur de déconnexion fusionné

En savoir plus sur GRL Disconnect Switch

DPF: GRL Product Catalogue

Commutateur d'isolateur PV,Système PV

DNH19 DC Déconnecteur de commutateur principal

Paramètres du disconnecteur du commutateur principal DNH19 DC

Article du produit DNH19
Courant nominal 100A-1250A
Tension nominale DC1000V
Les Polonais 4P (apparence) ���2P (avec pont en cuivre)
Catégorie d’utilisation DC-21B
Norme IEC60947-3
Demandes Boîtes de combinaisons de chaînes de caractères

Boîtes recombinantes

Entrée de l’onduleur

Qu’est-ce qu’un disconnecteur DNH19 DC main Switch?

Le disconnecteur principal DNH19 DC est utilisé pour compléter ou interrompre le flux d’électricité DC. Cet appareil électrique est crucial pour la sécurité et la conformité, car une fois correctement installé, le déconnecteur à courant continu peut effectuer un moyen rapide et facile d’arrêter un système d’énergie renouvelable.

Le commutateur d’isolement DC peut faire le circuit principal se connecter et se déconnecter rarement et jouer le rôle de déconnexion.

DNH19 s’applique aux industries du stockage d’énergie, de l’énergie et de la construction. GRL fournit 100A, 125A, 160A, 200A, 250A, 315A, 400A, 500A, 6800A, 1000A, 1250A et d’autres courants nominaux. Habituellement, des lignes électriques avec une tension nominale de DC1000V et moins peuvent être utilisées.

Puis-je utiliser un commutateur principal DC pour AC?

Avant de discuter si un commutateur principal DC fonctionne comme un commutateur AC, nous pensons qu’il est préférable d’obtenir le commutateur exact qui répond d’abord à vos besoins. Il existe de nombreuses conditions qui affectent si un commutateur DC peut être utilisé comme un commutateur AC, telles que la structure, la configuration interne et l’environnement d’utilisation.

Parfois, un commutateur « DC » de la tension nominale appropriée est bon pour AC. (courant DC est généralement plus difficile à interrompre). Les commutateurs à courant alternatif ne sont pas nécessairement adaptés à une utilisation sur DC à moins qu’il ne soit spécifié.

Pour GRL DC 1000V, le commutateur DNH19 DC peut être utilisé comme disconnecteur de commutateur AC pour 1000V et moins. Par exemple, DNH19-630 / 4 se réfère à 630A DC1000V, mais il est correct avec 630A AC 1000V aussi.

GRL conçoit le DNH19 basé sur la série HGL de disconnecteur de commutateur AC GRL qui n’a fait qu’augmenter la pièce d’arc. Cependant, si le fabricant utilise un aimant pour souffler l’arc, le commutateur de déconnexion solaire ne peut pas être utilisé comme disconnecteur du commutateur AC.

Si le disconnecteur du commutateur principal DC est connecté au circuit AC, alors les directions de force de Lorentz ne seront pas seulement vers le haut ou vers le bas.

En fait, la direction de la force lorentz sera tout autour, ce qui fera que l’arc ne pourra pas s’éteindre en toute sécurité.

Puis-je utiliser AC Switch pour DC?

Parfois, la réponse est oui. Mais gardez à l’esprit que la tension basse DC sera un courant plus élevé. L’interrupteur doit être évalué pour le courant approprié.

Vous pourriez trouver certains commutateurs ont à la fois la tension AC et DC. La tension AC est généralement plus élevée que le commutateur à tension continue contrôlée si un commutateur est vérifié à la fois en tension AC et en courant continu.

Parce que les passages à zéro d’AC fournissent un point inhérent où il peut auto-éteindre les arcs. Dans cette condition, le commutateur AC peut être utilisé comme commutateur principal DC.

Recherchez la fiche technique de votre commutateur. S’il ne spécifie pas la cote DC, ne l’utilisez pas pour DC juste par précaution. Il n’a pas été testé pour DC et vous n’obtenez pas la garantie du fabricant de ce qu’il peut gérer.

Pour plus de questions, vous pouvez nous écrire un email directement. Nous pouvons vous recommander le commutateur de déconnexion Fuse approprié. Notre adresse e-mail estTim @ grlelel.com.

Fuse Switch Disconnecteur,DNH1

DNH9 Déconnexion fusionnée

DNH9 paramètres de déconnexion fusionnés

Tension d’isolation nominale 800V
Tension de fonctionnement nominale 400, 500, 690V
Courant thermique à air libre Vonventional avec liaison de fusible 160A
NH taille de la liaison Fuse-Link (en milliers de dollars des États-Unis)
Poids 290
Tension nominale de fonctionnement 690V 500V 230 / 400V
Courant opérationnel évalué 100A 125A 160A
Catégorie d’utilisation AC21B AC22B AC23B
NH taille de la liaison Fuse-Link 00, 000?
Capacité de rupture de la liaison de fusible 50kA (100kA) 100kA (100kA)

DNH9 dimensions de déconnexion soudées

Qu’est-ce qu’un DNH9 Fused Disconnect?

Le commutateur de déconnexion fusionné est également connu sous le nom de commutateur d’isolement, interrupteur de sécurité, disconnecteur d’interrupteur et interrupteur de rupture de charge, ils sont utilisés pour isoler les circuits en interrompant le flux de courant.

Le principe de fonctionnement est d’arrêter rapidement le flux d’alimentation, le commutateur de déconnexion fusionné sera arrêt d’urgence, ou le passage à l’alimentation de secours, puis l’électricien sera en mesure d’entretenir et le panneau de distribution de maintenance.

Habituellement, l’interrupteur principal de déconnexion se compose d’un boîtier en plastique, reliant des contacts métalliques électriques, et d’un actionneur (comme une poignée, un arbre, une clé, etc.).

Le boîtier en plastique protège les contacts des risques environnementaux et empêche également l’électricien de toucher les circuits sous tension.

L’utilisateur est en mesure d’engager ou de désengager les contacts sans ouvrir le boîtier par poignée ou bouton.

Pour de nombreuses applications, il est conseillé de verrouiller le commutateur de déconnexion fusionné et de l’étiqueter après qu’il ait été activé, afin que les autres électriciens ne rallument pas accidentellement l’interrupteur.

Quelle est la différence entre les interrupteurs de déconnexion fusionnés et non fusionnés?

Deux types d’interrupteurs de débranchement principaux sont fusibles et non fusibles. Comme son nom l’indique, les interrupteurs de déconnexion fusionnés sont travaillés avec des fusibles pour protéger contre les surtensions et les courts-circuits.

En comparaison, un interrupteur de déconnexion non fusible n’empêche pas les courts-circuits, il active ou éteint simplement le courant. Les interrupteurs de déconnexion non fusionnés ne sont recommandés que pour les systèmes d’alimentation avec des courants de défaillance inférieurs à 5kA ou des fusibles dédiés en amont de l’interrupteur de sécurité.

Applications de déconnexion fusionnées

Les interrupteurs de déconnexion fusionnés et non fusionnés sont couramment utilisés dans les systèmes de distribution d’énergie et les applications d’équipements industriels. Dans un système de distribution d’énergie, des interrupteurs de déconnexion et des disjoncteurs sont utilisés pour couper l’alimentation dans une zone spécifique ou pour passer d’une source d’alimentation à une autre en cas d’urgence.

Dans les applications industrielles, un interrupteur de déconnexion fusionné peut être utilisé pour interrompre l’alimentation des machines et des moteurs lorsqu’il y a un risque pour la sécurité ou qu’une maintenance est nécessaire. En fait, de nombreux systèmes électriques nationaux sont mandatés pour utiliser des commutateurs de déconnexion électrique dans toutes les installations industrielles et de fabrication.

Comment fonctionne une déconnexion fusionnée?

Le commutateur de débranchement fusionné et le disconnecteur de commutateur de débranchement non fusionné fonctionnent conjointement avec les disjoncteurs MCCCB ou MCB, qui interrompent le flux de courant dans le circuit électrique lorsque le courant dépasse la capacité du circuit. Les interrupteurs de déconnexion fusionnés peuvent fonctionner sur des systèmes AC ou DC, ainsi que sur des alimentations monophasées et triphasées.

Les interrupteurs de déconnexion fusionnés ont de nombreux poteaux et ampères différents. Tel que GRL DNH9 Fused Disconnect Switch, courant nominal max 160A. Ce type de déconnexion fusionnée a un corps combiné.

Il peut être assemblé 1P, 2P, 3P, 4P, nous pouvons choisir la quantité de poteau en fonction des quantités d’équipement électrique de service. Par exemple, le commutateur de déconnexion fondu de type GRL DNH1 est le corps 3P, il a 160A, 250A, 400A, 630A. Nous pouvons choisir le courant nominal du commutateur en fonction de la capacité du circuit entrant.

Quand un interrupteur de débranchement fondu est-il requis?

Les interrupteurs de déconnexion fusionnés fonctionnent généralement bien dans les circuits avec des courants extrêmement élevés, car le fusible garantit que le circuit se déconnectera en cas de problème. La plupart des disjoncteurs modernes peuvent être utilisés dans le même but et pour les mêmes applications, à l’exception des situations de courant élevé.

Fabricants de commutateurs de déconnexion

  • ABB
  • Eaton Bussmann
  • Jean Muller
  • Mersen (Ferraz Shawmut)
  • GRL (No Fused Switch Disconnector, Fuse Switch Disconnector, Fuse, Load Break Switch, Shou Busbar System)

Où acheter GRL Fused Disconnect

GRL Electric est un fabricant professionnel de Fuse AC et DC, No Fused Switch Disconnector, Fused Disconnect Switch et Busbar System depuis 1992. Les commutateurs de déconnexion GRL sont principalement fournis aux appels d’offres gouvernementaux pour de nombreux pays.

Il existe de nombreux types de commutateurs de déconnexion à choisir, tels que l’interrupteur de déconnexion horizontale, interrupteur de déconnexion verticale, interrupteur de fusible de cylindre, et aussi la base de fusible. Ces interrupteurs de sécurité basse tension de marque GRL sont certifiés TUV et CE et sont disponibles dans les types fusibles et non fusibles.

VisiteWww.grlele.comEtWww.grlgroup.comPour rechercher et filtrer les commutateurs de déconnexion et demander des citations.

Cliquez pour voir le LRGDNH7-160Produit & gt; & gt;

Où en savoir plus sur les commutateurs de déconnexion

Si vous êtes prêt à en savoir plus sur les commutateurs de déconnexion fusionnés et les commutateurs de déconnexion non fusionnés, bienvenue consultez les ressources du catalogue GRL. Comme toujours, l’équipe d’experts produits locaux de GRL est heureuse de vous aider et peut vous mettre en contact avec des ingénieurs électriciens qualifiés.

Pour obtenir de l’aide, contactez-nous ici.

Catalogue de produits du LRG
