Système PV,Switch de transfert DC

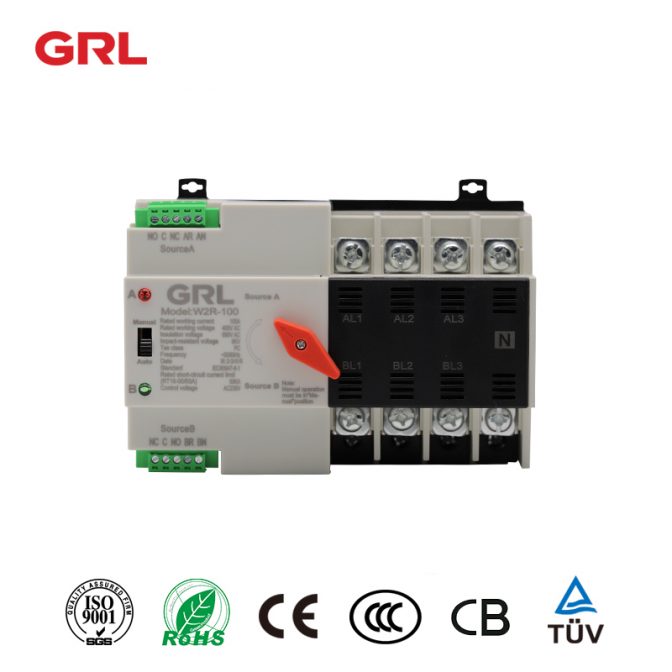

DN2R ATS Commutateur de transfert automatique à double puissance ATS

Commutateur de transfert automatique à double puissance ATS

Description du produit

Les commutateurs de transfert automatique à double puissance de la série DN2R sont nouvellement développés en miniature
Interrupteurs de transfert d’énergie domestique. Ce commutateur est principalement utilisé pour vérifier si l’alimentation normale ou de secours est normale.

Lorsque l’alimentation normale est anormale, l’alimentation de secours fonctionnera immédiatement pour assurer la continuité, la fiabilité et la sécurité de l’alimentation électrique. Ce produit est spécialement conçu pour l’installation de téléviseurs à domicile et est spécialement utilisé pour la boîte de distribution Pz30.
La série de commutateurs de transfert automatique convient au système d’alimentation de secours 400v, 60A avec courant alternatif de 50v ou 60Hz, structure compacte, conversion fiable, installation et maintenance faciles. Longue vie. Il est largement utilisé dans diverses occasions où une panne de courant continue n’est pas autorisée. Il peut être actionné électriquement ou manuellement par ATS, et le contrôleur.

Conforme aux exigences en matière d’engrenage et de commande des interrupteurs basse tension spécifiées par les IEC 60947-6-1 et IEC60947-3: équipement fonctionnel et équipement d’interrupteur de transfert

Modèle et signification

Transfer Switch

Paramètre technique

C’est ça.

Courant nominal le A 16 / 20 / 25 / 32 / 40 / 50 / 63?
Tension d’isolation ui AC 690V
Tension nominale UE AC 400V
Grade Grade PC: capable de mâle et withstand.not pour briser le courant de court-circuit
Catégorie d’utilisation AC-33iB
Pôle 2P?
Poids (kg) 0,62?
Vie Electrial: 2000fois; mécanique: 5000fois
Courant de court-circuit conditionnel évalué QI 50KA
SCPD (fusible) RT16-00-63A RT16-00-63A
Tension de résistance à l’impulsion nominale 8KV
Circuit de commande Tension de commande nominale nous: AC220V, 50HZ condition de fonctionnement correcte 85% US-110% US
Circuit auxiliaire AC220V / AC 110V 50 / 60Hz
Temps de transfert des contacts & lt; 50ms
Temps de transfert d’exploitation & lt; 50ms
Temps de transfert de retour & lt; 50ms
Hors temps & lt; 50ms
Plage de température -5 ℃ ~ + 40 ℃

Température moyenne pas plus de 35 ℃ en 24 heures

ceramic fuse link

Forme et dimensions de montage

lv hrc fuse link

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirFusible du LRGProduit & gt; & gt;

DC MCB,Système PV

DNM8 – 400 série PV dédié DC moulé cas disjoncteurs

PV dédié DC moulé cas disjoncteurs

Description du produit

DNM8 – 400 série PV dédié DC disjoncteurs moulés sont applicables aux circuits de réseau d’alimentation DC avec tension nominale jusqu’à DC1500V et courant nominal 630A. DC disjoncteurs ont surcharge longue protection de retard et court-circuit fonctions de protection instantanée, qui sont utilisés pour distribuer de l’énergie et protéger les lignes et l’équipement d’alimentation électrique de la surcharge, court-circuit et d’autres défauts.

Le mécanisme de fonctionnement du DC MCCB a les fonctions de fermeture à vitesse de bloc et de rupture rapide, la structure est compacte, la taille est petite et pratique à utiliser.

Paramètre technique

circuit breakers

Forme et dimensions de montage

busbar system

Cliquez pour voir Groupe GRL Information de société>>

Cliquez pour voir GRL Lien de fusion Produit>>

Cliquez pour voir Grille Fuse Produit>>

Système PV,Connecteur PV

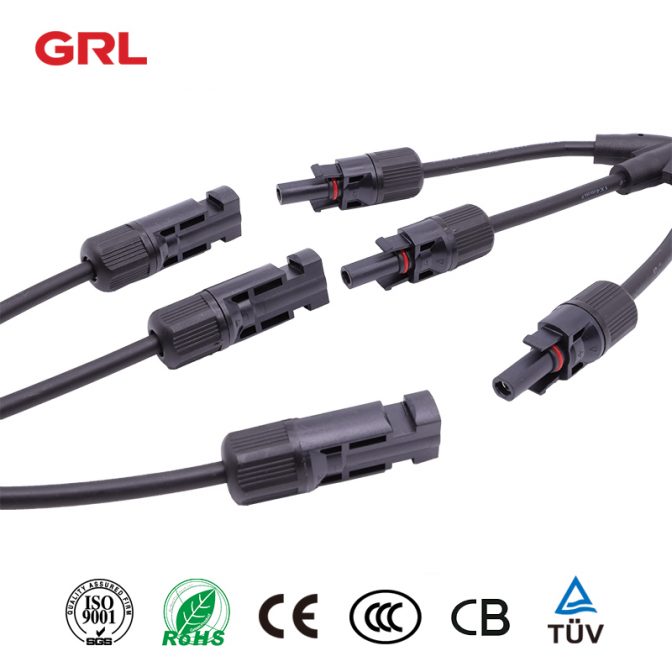

Connecteur photovoltaïque Série SM Systèmes solaires PV MC4 Connecteur PV Connecteurs PV

Série SM Systèmes solaires PV

Champ d’application

Les joints étanches de la série SM sont principalement utilisés pour les modules photovoltaïques, les boîtes de combinateur photovoltaïque, les onduleurs photovoltaïques, etc. dans les systèmes de production d’énergie photovoltaïque. Sa performance imperméable atteint IP67, la résistance au contact est inférieure à 0,5 ohm, facile à démonter et à utiliser, et peut efficacement prévenir le vieillissement de l’isolation et le feu à l’arc causé par un mauvais contact dans le système.

Environnement

La limite supérieure de la température de l’air ambiant ne doit pas dépasser +105 ° C, et la limite inférieure de la température de l’air ne doit pas être inférieure à -40 ° C ;

La température maximale pendant l’utilisation ne doit pas dépasser +85 ° C et la température minimale ne doit pas être inférieure à -40 ° C ;
Niveaux de pollution : 2 ;
Niveau de sécurité : Il ;
Grade de protection : IP67.

Modèle et signification

solar pv systems

Paramètre technique

nh fuse holder

Forme et dimensions de montage

fuse link type

fuse links

Cliquez pour voir Groupe GRL Information de société>>

Cliquez pour voir GRL Lien de fusion Produit>>

Cliquez pour voir Grille Fuse Produit>>

Système PV,Connecteur PV

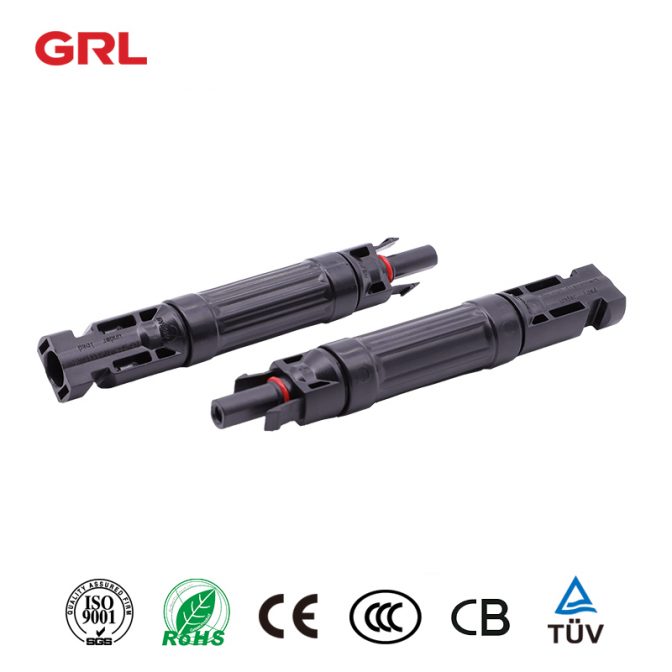

Connecteur de série RMC40 – 4T ~ RMC40 – 1500 Connecteur photovoltaïque connecteur PV connecteur solaire

RMC40-4T ~ RMC40-1500 connecteur solaire série

Numéro de modèle: RMC40-4T

Paramètre technique

Courant nominal 40A et 40A
Tension nominale 1000 / 1500 VDC
Tension d’essai 6000V (50Hz, 1min)
Catégorie de surtension / degré de pollution No de CAT / 2
Résistance de contact des connecteurs de prise 1 mΩ
Matériel de contact Cuivre, plaqué Ag
Matériau isolant PPO
Degré de protection IP2 * / IP65
Classe de flamme UL94-VO
Classe de sécurité Je ne sais pas.
Câble approprié 2,5-6,0
Force d’insertion D’une largeur ≤ 50 N
Force de retrait ≥ 50N
Plage de température -40 ℃ † + 110 ℃

solar connector

fuse isolator switch

Modèle No. :: RMC40-3T

Paramètre technique

Courant nominal 30A
Tension nominale 1000 VDC
Tension d’essai 6000V (50Hz, 1min)
Catégorie de surtension / degré de pollution No de CAT / 2
Résistance de contact des connecteurs de prise 0,5mΩ ≤ 0,5mΩ
Matériel de contact Cuivre, plaqué Ag
Matériau isolant PPO
Degré de protection IP2 * / IP65
Classe de flamme UL94-VO
Classe de sécurité Je ne sais pas.
Câble approprié 2,5-6,0
Force de retrait d’insertion D’une largeur ≤ 50 N
Plage de température -40 ℃ † + 110
Longueur du câble 8 cm

solar connector

fuse linking

Modèle No. : RMC40-4Y

Paramètre technique

Courant nominal 30A
Tension nominale 1000 VDC
Tension d’essai 6000V (50Hz, 1min)
Catégorie de surtension / degré de pollution No de CAT / 2
Résistance de contact des connecteurs de prise ≤ 1mΩ
Matériel de contact Cuivre, plaqué Ag
Matériau isolant PPO
Degré de protection IP2 * / IP65
Classe de flamme UL94-VO
Classe de sécurité Je ne sais pas.
Câble approprié 2,5-6,0
Force de retrait d’insertion D’une largeur ≤ 50 N
Plage de température -40 ℃ † + 110
Longueur du câble 8 cm

lv hrc fuse link

ceramic fuse link

No de modèle: connecteur solaire RMC40-5Y

Paramètre technique

Courant nominal 30A
Tension nominale 1000 VDC
Tension d’essai 6000V (50Hz, 1min)
Catégorie de surtension / degré de pollution No de CAT / 2
Résistance de contact des connecteurs de prise 0,5mΩ ≤ 0,5mΩ
Matériel de contact Opper, Ag plaqué
Matériau isolant PPO
Degré de protection IP2 * / IP65
Classe de flamme UL94-VO
Classe de sécurité Je ne sais pas.
Câble approprié 2,5-6,0
Force de retrait d’insertion D’une largeur ≤ 50 N
Plage de température -40 ℃ † + 110
Longueur du câble 8 cm

solar connector

 small electrical fuses

No de modèle: connecteur solaire RR1500-MC40

Paramètre technique

Courant nominal 2A 5A 10A 15A 20A 25A 30A (selon le fusible)
Tension nominale 1500VDC
Tension d’essai 6000V (50Hz, 1min)
Catégorie de surtension / degré de pollution No de CAT / 2
Résistance de contact des connecteurs de prise ≤ 1mΩ
Matériel de contact Cuivre, plaqué Ag
Matériau isolant PPO
Degré de protection IP2 * / IP67
Classe de flamme UL94-VO
Classe de sécurité Je ne sais pas.
Câble approprié 2,5 po ² -10,0 c ² / 14AWG ~ 8AWG
Force d’insertion D’une largeur ≤ 50 N
Force de retrait ≥ 50N
Plage de température -40 ℃ ~ + 125 ℃

Fuse Holder in Line

Amp Fuse Holder

Modèle No. MC40-1000

Paramètre technique

Courant nominal 2A 5A 10A 15A 20A 25A 30A (selon le fusible)
Tension nominale 1000 VDC
Tension d’essai 6000V (50Hz, 1min)
Catégorie de surtension / degré de pollution No de CAT / 2
Résistance de contact des connecteurs de prise ≤ 1mΩ
Matériel de contact Cuivre, plaqué Ag
Matériau isolant PPO
Degré de protection IP2 * / IP67
Classe de flamme UL94-VO
Classe de sécurité Je ne sais pas.
Câble approprié 2,5 po ² -10,0 c ² / 14AWG ~ 8AWG
Force d’insertion D’une largeur ≤ 50 N
Force de retrait ≥ 50N
Plage de température -40 ℃ ~ + 125 ℃

Disconnect Fuses

630 amp disconnect switch

No de modèle: connecteur solaire RMC40-1500

Paramètre technique

Courant nominal 2A 5A 10A 15A 20A 25A 30A 35A 40A (selon le fusible)
Tension nominale 1500VDC
Tension d’essai 6000V (50Hz, 1min)
Catégorie de surtension / degré de pollution No de CAT / 2
Résistance de contact des connecteurs de prise ≤ 1mΩ
Matériel de contact Cuivre, plaqué Ag
Matériau isolant PPO
Degré de protection IP2 * / IP67
Classe de flamme UL94-VO
Classe de sécurité Je ne sais pas.
Câble approprié 2,5 po ² -10,0 c ² / 14AWG ~ 8AWG
Force d’insertion D’une largeur ≤ 50 N
Force de retrait ≥ 50N
Plage de température -40 ℃ ~ + 125 ℃

fuser switch

ac fuse switch

Cliquez pour voirGroupe GRLRenseignements sur l’entreprise & gt; & gt;

Cliquez pour voirLien de fusibleProduit & gt; & gt;

Cliquez pour voirFusible du LRGProduit & gt; & gt;

Système PV,Switch de transfert DC

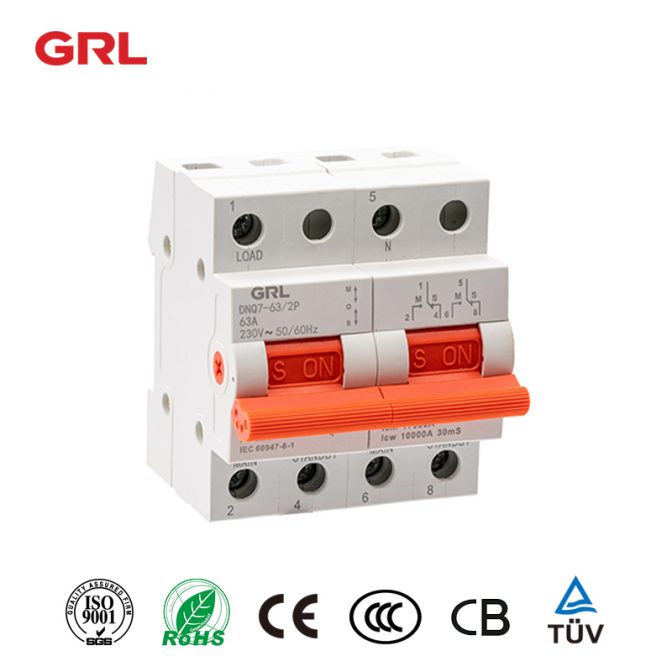

DNQ7 230V / 400V Commutateur système PV

D N Q 7 230 V / 400 V Com mut ateur de chang ement

Cond itions de travail norma les

  • La temp ér ature de l ‘ air est de – 5 ° C ~ + 40 ° C , la valeur moyenne dans les 24 heures ne devrait pas dé pas ser 35 ° C .
  • L ‘ hum id ité relative ne doit pas dé pas ser 50% à temp ér ature max imale + 40 ° C , l ‘ hum id ité relative plus élev ée est autoris ée à temp ér ature inf érieure , par exemple , 90% à + 20 ° C , mais la cond ens ation sera produ ite en raison du chang ement de temp ér ature , ce qui devrait être pris en compte .
  • L ‘ alt itude du lieu de mon tage ne doit pas dé pas ser 2000 m . Cat ég orie : IV .
  • L ‘ inc lin ation n ‘ est pas sup érieure à ± 23 ° .
  • Niveau de pollu tion : 3.

Par am èt re technique

Nom / Mod èle D N Q 7 – 125
N ombre de pô les : 1 P , 2 P , 3 P , 4 P 1 P , 2 P , 3 P , 4 P
Ten sion de travail UE 230 V / 400 V
fréqu ence à 50 Hz
Cour ant nominal A 63,100,125
mé cani que 30000
éle ct rique 10000
U til iser la catég orie AC 22 B
Niveau de protection IP 20



Changeover Switch

Switch sch éma de câ bla ge

dc fuse holder

For me et dimensions de mon tage

fuse
