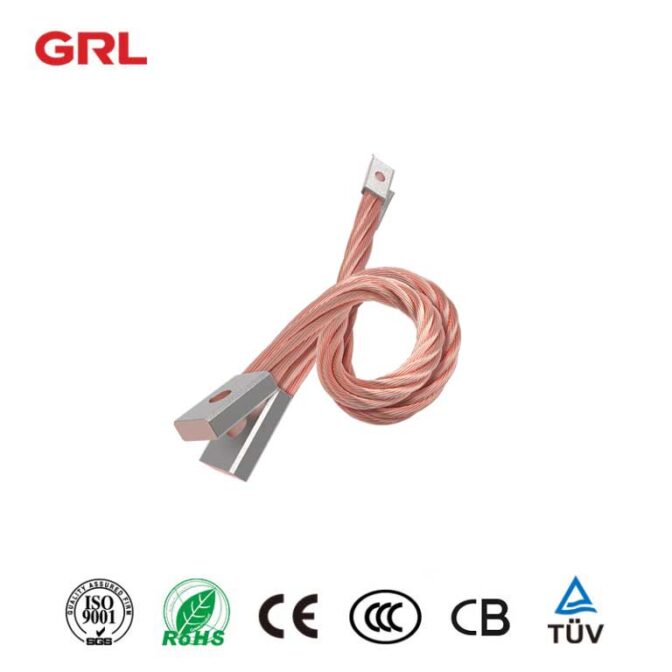

Vue d’ensemble de la connexion flexible à bris en cuivre

Description

Raccords flexibles à brin de cuivreSont des composants essentiels dans les systèmes électriques modernes. Les raccords flexibles en fil à brin de cuivre de GRL sont fabriqués à partir de cuivre T2 de haute pureté (≥ 99,95%Teneur en cuivre), avec des bornes de cuivre serties aux deux extrémités du fil échoué. Les clients peuvent personnaliser les terminaux en cuivre pour répondre à leurs besoins spécifiques. Et sont conçus pour répondre aux exigences strictes de la norme nationale GB / T12970.2-2009.

Ces connexions flexibles en cuivre sont conçues pour assurer une conductivité et une durabilité fiables, ce qui les rend largement utilisées dans les systèmes d’alimentation, les applications d’énergie renouvelable, les appareillages de commutation, les systèmes de mise à la terre et les équipements industriels.

GRL offre une gamme diversifiée de produits flexibles en fil métallique en cuivre qui répondent aux normes les plus élevées de l’industrie, garantissant une performance et une fiabilité optimales pour nos clients.

Technical Parameter

Paramètre	Détails
Matériel	T2 cuivre (≥ 99,95%)
Diamètre d’un seul fil	0,05 mm à 0,20 mm (AWG44-AWG32)
Section transversale	1,5mm ²-2000mm ²
Traitement de surface	Cuivre nu, étain plaqué
B. Conditionnement	Bobines, bobines ou bobines

Structure and Feature

1.2.4.2.2 matériau:Le cuivre T2 de haute pureté assure une excellente conductivité électrique et une résistance à la corrosion.
Traitement de surface:Disponible en cuivre nu ou étamé pour une durabilité accrue dans des environnements difficiles.
Conception:Tubes ou bornes en cuivre serrés aux deux extrémités pour une connectivité sans couture.
Construction flexible de fils échoués pour s’adapter au mouvement et aux vibrations.
Personnalisation & # 160;:Des sections transversales, des diamètres et des longueurs de trous adaptés pour répondre aux exigences spécifiques du projet.

Avantages de connexion flexible en cuivre Stranded

1. Conductivité fiable:Fabriqué à partir de cuivre T2 de haute pureté, GRLBarres d’autobus en cuivre nuetBarres flexibles en cuivreOffrir une excellente conductivité électrique, minimisant les pertes d’énergie dans les systèmes à courant élevé.

2. Durabilité dans les environnements difficiles:L’option pour les bornes étamées améliore la résistance à la corrosion, ce qui rend le produit adapté aux environnements extérieurs ou industriels.

3. Personnalisation:Les clients peuvent spécifier la taille des terminaux, la longueur des fils échoués et les traitements de surface, assurant ainsi la compatibilité avec divers systèmes, tels que:Interrupteurs de débranchement des fusibles,Systèmes de busbarEtDispositifs de stockage d’énergie.

4. Polyvalence:à partir deBarres d’autobus en conserve de cuivreDans les installations d’énergie renouvelable àBarres isolantes en cuivreDans les machines industrielles, les solutions GRL répondent à un large éventail d’applications.

Applications de connexions flexibles à bris en cuivre

1. systèmes de distribution d’énergie:Les connexions flexibles de GRL sont largement utilisées dans les systèmes de barres de bus pour une distribution efficace du courant et une fiabilité accrue du système.

2. énergies renouvelables:La demande pour les connexions souples en feuilles de cuivre et les barres de bus en conserve en cuivre dans les panneaux solaires et les systèmes d’énergie éolienne continue de croître. Les produits GRL assurent une intégration transparente dans les installations d’énergie renouvelable.

3. équipement industriel:Les barres flexibles en cuivre sont essentielles dans les systèmes dynamiques tels que les bras robotiques et les bandes transporteuses, où la résistance aux vibrations et la flexibilité sont cruciales.

4. Stockage de l’énergie de la batterie:Dans les racks de batterie et les systèmes de stockage d’énergie, des barres de bus en cuivre isolées et des connexions flexibles assurent un flux d’énergie sûr et efficace entre les modules.

5. Protection électrique:GRLRaccords en cuivreSont compatibles avec les commutateurs de disconnecteur Fuse, fournissant desProtection contre les excès de courantEt l’isolation de la puissance dans les systèmes critiques.

Un cas d’utilisation pratique

Un client dans le secteur des énergies renouvelables avait besoin d’unConnexion souple en feuilles de cuivrePour relier les modules de batterie dans leur système de stockage d’énergie. GRL a fourni un service personnaliséBarres en étain de cuivre· solution avec des bornes serties, offrant une conductivité et une durabilité élevées. Le produit a amélioré avec succès la fiabilité du système tout en respectant les normes rigoureuses de l’industrie.

Cuivre Straned flexibles Connections questions courantes

1. Qu’est-ce qu’une barre flexible en cuivre?

Une barre flexible en cuivre se compose de plusieurs brins de cuivre conçus pour les systèmes électriques dynamiques, offrant une conductivité et une résistance aux vibrations élevées.

2. En quoi un busbar en conserve en cuivre diffère-t-il d’un busbar en cuivre nu?

Un busbar en conserve en cuivre a un revêtement en étain pour améliorer la résistance à la corrosion, ce qui le rend idéal pour les environnements difficiles, tandis que les barres de bus en cuivre nu sont généralement utilisées dans les installations intérieures contrôlées.

3. Où sont utilisées les connexions flexibles à brin de cuivre?

Ils sont couramment utilisés dans les systèmes de barres de bus, les systèmes de stockage d’énergie, les machines industrielles et les installations d’énergie renouvelable.

4. Quel est l’avantage des barres isolantes en cuivre?

Les barres isolantes en cuivre offrent une protection supplémentaire contre les courts-circuits, assurant un fonctionnement plus sûr dans les applications à haute tension.

5. Les connexions flexibles à brin de cuivre sont-elles compatibles avec les interrupteurs de déconnecteur à fusible?

Oui, les connexions flexibles en cuivre de GRL sont entièrement compatibles avec les commutateurs de déconnecteur Fuse, garantissant une intégration transparente et des performances fiables.

Chez GRL, nous accordons la priorité à la qualité, à la performance et à l’innovation. Notre gamme de barres de bus en cuivre répond aux exigences des systèmes électriques modernes tout en respectant les normes les plus élevées de l’industrie.

Pour des solutions personnalisées ou plus d’informations sur nos systèmes de barres de bus, barres isolantes en cuivre ou connexions souples en feuille de cuivre, contactez GRL dès aujourd’hui. Nous nous engageons à fournir les meilleures solutions pour vos besoins électriques.

Contactez-nous pour en savoir plus

Obtenir un devis

Stranded Copper Wire,Copper Busbar,Busbar personnalisé

Flexible cuivre stranded Wire GRL Copper Connection

2024年11月18日 grl_admin

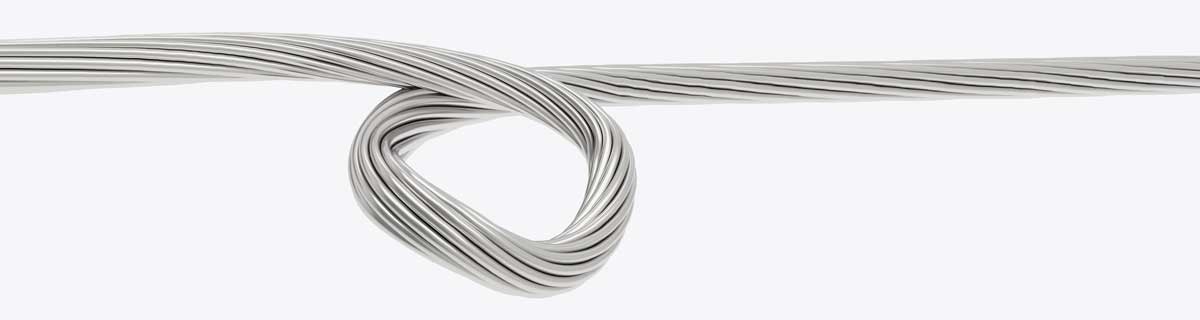

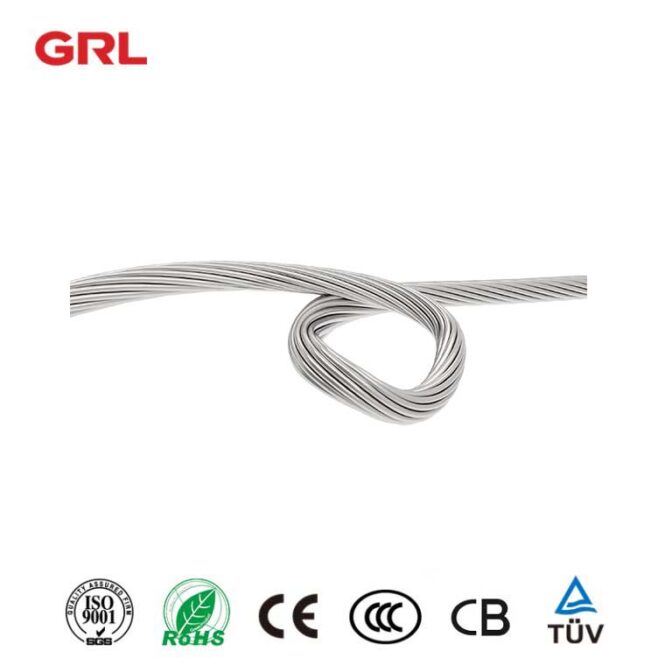

Fil fileté flexible en cuivre vue d’ensemble

Description

La série de fils filetés flexibles en cuivre DNTJR (X) est une solution polyvalente et fiable pour les connexions électriques flexibles. Fabriqué à partir de cuivre T2 de haute pureté (teneur en cuivre & Gt; 99,95%), il est idéal pour les installations électriques, les appareillages de commutation, les fours électriques et les connexions de batterie.

Ces fils sont fabriqués selon la norme nationale GB / T12970.2-2009, garantissant une qualité et des performances supérieures dans des applications exigeantes. Le produit est disponible en cuivre nu et en étain et répond à un large éventail d’exigences des clients avec des spécifications personnalisables.

Technical Parameter

Matériel: T2 cuivre (teneur en cuivre & Gt; 99,95%)
Traitement de surface: cuivre nu ou étain plaqué
Section transversale: 1,5mm ²-2000mm ²
Diamètre du fil: diamètre d’un seul fil allant de 0,15 mm à 1,05 mm (AWG30-AWG18)
B. Conditionnement: bobines, bobines ou bobines pour répondre aux exigences du client
Norme de production(en anglais seulement): GB / T12970.2-2009

Models and Specifications

Modèle de produit	Surface transversale nominale (mm ²)	Structure du fil	Diamètre extérieur (mm)	Résistance DC à 20 ° C (Ω / km)	Poids (kg / km)
DNTJR (X) 1-1.6	1.6 à la fin de l’année	32 / 0,25	1,63	11,5	14,7%
DNTJR (X) 1-2	2	40 / 0,25	1,82	9.24 à la fin de l’année	18.3 à la fin de l’année
DNTJR (X) 1-4	(4)	7 × 7 / 0,32	2,88%	4.64 à la fin de l’année	37,1
DNTJR (X) 1-10	(10)	7 × 7 / 0,51	4.59 (en milliers de dollars)	1,83	94.3.
DNTJR (X) 1-25	25	19 × 7 / 0,49	7.35 à la fin de l’année	0,376 0,376	239
DNTJR (X) 1-50	50.	19 × 7 / 0,68	Tableau 10.2	0,382 0,382	459
DNTJR (X) 1-120	120	27 × 12 / 0,68	17 et 39	0,157	1119 à 1119
DNTJR (X) 1-400	400	37 × 19 / 0,85	Produits de la pêche et de l’aquaculture	0,0462	Nom de l’entreprise

Remarque: les spécifications personnalisées sont disponibles sur demande.

Caractéristiques flexibles du fil Toron en cuivre

1. Grande flexibilité

La structure torsadée assure une excellente flexibilité, ce qui la rend adaptée aux installations nécessitant des plis ou des mouvements fréquents.

2. Conductivité supérieure

Le cuivre T2 offre des performances électriques exceptionnelles, minimisant les pertes d’énergie.

3. Résistance à la corrosion

Les options d’étain offrent une résistance accrue à l’oxydation et aux environnements difficiles, prolongeant la durée de vie du fil.

4. Large applicabilité

Peut être utilisé dans une variété d’applications, y compris la mise à la terre, la distribution d’énergie et les systèmes à courant élevé.

5. Conception personnalisable

Section transversale, traitement de surface

En savoir plusBarres en cuivreTypes & gt; & gt;

Busbar cuivré nu

Standard Copper Busbar

Barre de cuivre flexible

Barres laminées

Busbar en conserve de cuivre

Barre d’autobus customisée en cuivre & gt; & gt;

Obtenir un devis

Stranded Copper Wire,Copper Busbar

Fire de cuivre dur tiré GRL Copper Busbar Fabricant

2024年11月15日 grl_admin

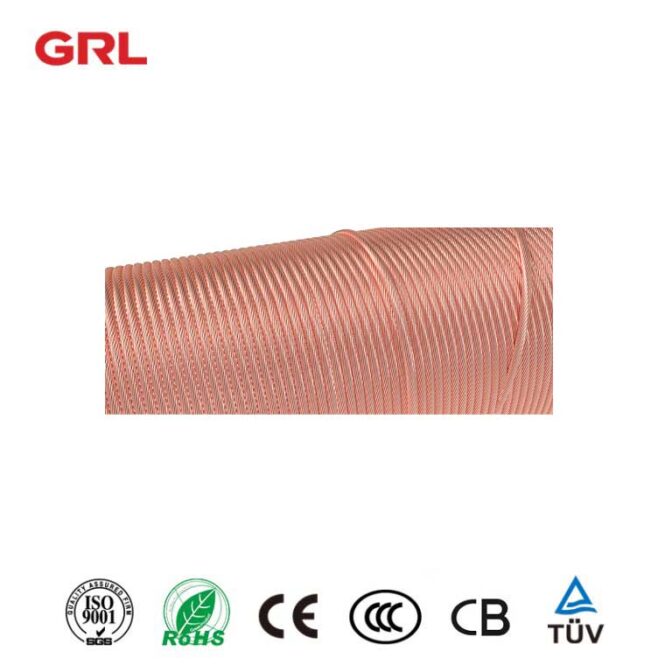

Vue d’ensemble du fil de cuivre étiré dur

Description

Le fil de cuivre dur étiré de la série DNJT (X) est un conducteur durable et à haute résistance fabriqué à partir de cuivre T2 avec une pureté supérieure à 99,95%. Il est spécialement conçu pour les applications nécessitant une capacité de charge et une robustesse accrues, ce qui le rend idéal pour les environnements électriques industriels et à forte demande. Ce fil est produit en tordant des brins de cuivre de plus grand diamètre, ce qui donne une résistance mécanique supérieure tout en maintenant une excellente conductivité.

La série GRL DNJT (X) est conforme à la norme de production TB / T3111-2005 et est disponible avec des finitions cuivrées nues ou étamées, personnalisables pour diverses applications.

Technical Parameter

Matériau: T2 cuivre, teneur en cuivre & Gt; 99,95%

Diamètre du fil simple: 1,70 mm à 2,85 mm

Section transversale: 16mm ² à 400mm ²

Traitement de surface: disponible en cuivre nu et étain plaqué

Emballage: emballé sur des bobines en bois robustes pour un stockage et un transport pratiques

Norme de production: TB / T3111-2005

Models and Specifications

Modèle de produit	Surface transversale nominale (mm ²)	Surface transversale calculée (mm ²)	Structure du fil	Diamètre extérieur (mm ²)	Poids (kg / km)
DNJT (X) -16	16	1,159	7 / 1.70 7 / 1.70	5.1.	143 à 143
DNJT (X) -25	25	0,735	7 / 2.14 7 / 2.14	6.42 à la fin de l’année	226
DNJT (X) -35	35.	0,528	7 / 2.52 7 / 2.52	7.56 à la fin de l’année	314
DNJT (X) -50	50.	0,371	7 / 3.00	9	445
DNJT (X) -70	70	0,263	19 / 2.14	10.7 à la fin de l’année	618
DNJT (X) -95	95	0,197	19 / 2.52	12.6 et 12.6	852
DNJT (X) -120	120	0,154	19 / 2.80	14	1057 à 1057
DNJT (X) -150	150	0,121	19 / 3.15	15, 75 et 75	1339 à 1339
DNJT (X) -185	185	0,1%	37 / 2.52	17.64 (en anglais seulement)	1660
DNJT (X) -240	240	0.077 à 0.077	37 / 2.85	19,95 millions d’euros	2123 à 2123
DNJT (X) -300	300	0,064%	37 / 3.15	21, 7 et 7	2594 à 2594
DNJT (X) -400	400	0,062	61 / 2.85	25, 65 et 65	3502 à 3502

Caractéristiques du fil de cuivre étiré dur

1. Haute résistance

La structure à traction dure avec des brins de grand diamètre offre une résistance mécanique élevée, ce qui lui permet de résister à une plus grande contrainte physique par rapport aux fils de cuivre standard.

2. Conductivité accrue

Le matériau en cuivre T2 assure une excellente conductivité, permettant une transmission efficace de la puissance même à des courants élevés.

3. Traitement de surface durable

Disponible en cuivre nu et en étain, la version étamée offre une résistance à la corrosion supplémentaire, prolongeant la durée de vie du produit dans des environnements difficiles.

4. Options personnalisables

Diverses zones transversales et configurations structurelles sont disponibles pour répondre aux exigences spécifiques du projet, avec des options de personnalisation sur demande.

5. Performance fiable

Conforme à la norme TB / T3111-2005, ce fil garantit des performances constantes et de haute qualité dans toutes les applications, ce qui en fait un choix fiable pour les installations électriques exigeantes.

Le fil de cuivre étiré dur est largement utilisé dans les installations électriques lourdes qui exigent une résistance et une durabilité élevées.Ses principales applications comprennent la distribution d’énergie dans les installations industrielles, les réseaux électriques et les environnements à forte intensité énergétique. La conception en cuivre étiré dur est idéale pour les réglages nécessitant des performances électriques stables et à long terme et une résistance aux contraintes mécaniques.

Il est couramment utilisé dans les panneaux électriques, les transformateurs, les sous-stations et les systèmes de commutation à grande échelle, où la fiabilité et la capacité portante sont critiques.

Le fil de cuivre dur de la série DNJT (X) combine durabilité, conductivité élevée et conception robuste, ce qui le rend idéal pour un large éventail de besoins de distribution d’énergie industrielle. Pour plus d’informations ou pour discuter des options de personnalisation, veuillez contacter notre équipe de vente.

En savoir plusBarres en cuivreTypes & gt; & gt;

Busbar cuivré nu

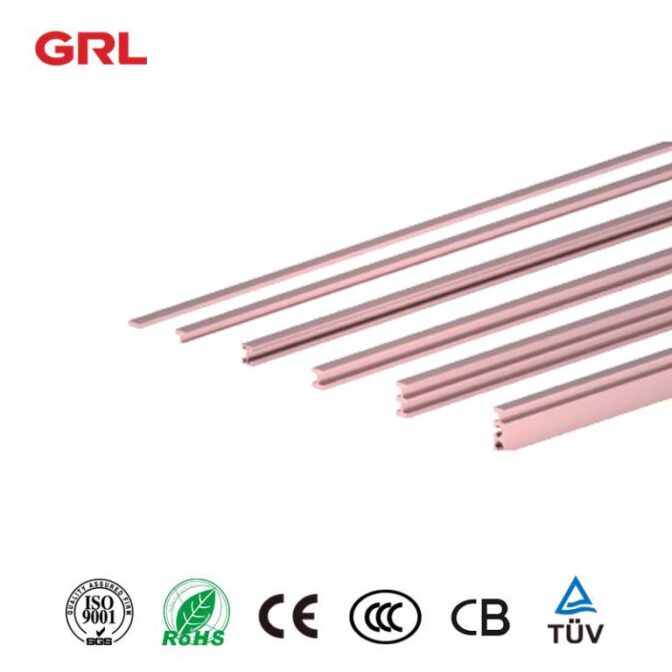

Standard Copper Busbar

Barre de cuivre flexible

Barres laminées

Busbar en conserve de cuivre

Barre d’autobus customisée en cuivre & gt; & gt;

Obtenir un devis

Quels sont les avantages du fil étamé?

Les fils de cuivre plaqués combinent l’excellente conductivité du cuivre avec les propriétés protectrices de l’étain, offrant des avantages clés:

Résistance à la corrosion: l’étain empêche l’oxydation, rendant les fils durables dans des environnements humides, marins ou chimiques.
Durée de vie prolongée: réduit l’usure et la dégradation pour des performances plus durables.
Amélioration de la robustesse: le point de fusion bas de l’étain garantit des connexions sûres et efficaces.
Résistance thermique et chimique: résiste aux températures élevées et à l’exposition aux produits chimiques.
Faible entretien: nécessite un remplacement moins fréquent en raison de la durabilité accrue.

Ces caractéristiques font des fils plaqués étamés idéales pour des applications dans les systèmes maritimes, aérospatiaux, électroniques et industriels.

Stranded Copper Wire,Copper Busbar

PVC revêtu de cuivre flexible stranded wire GRL fournisseur

2024年11月15日 grl_admin

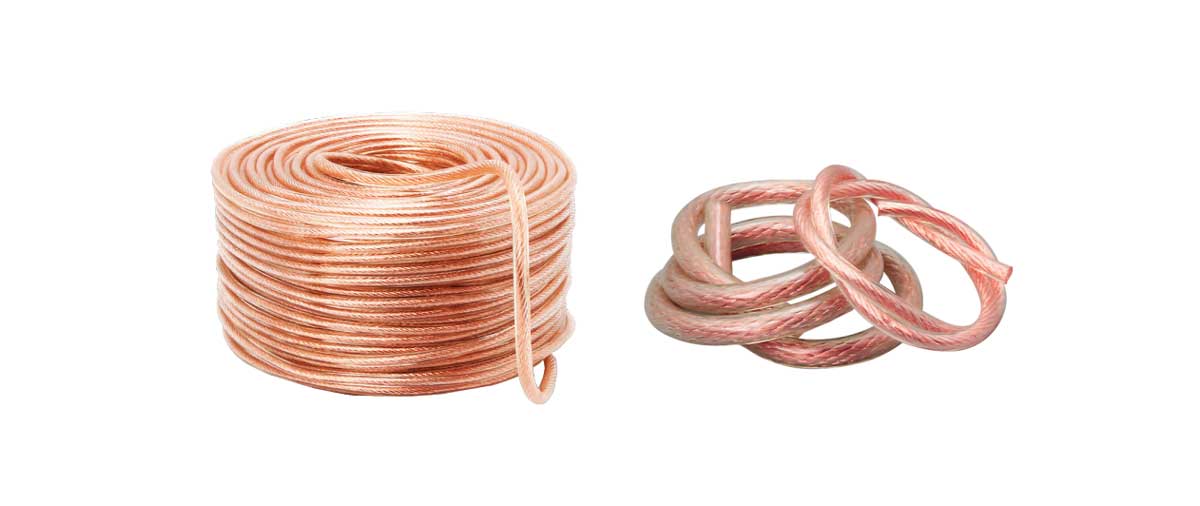

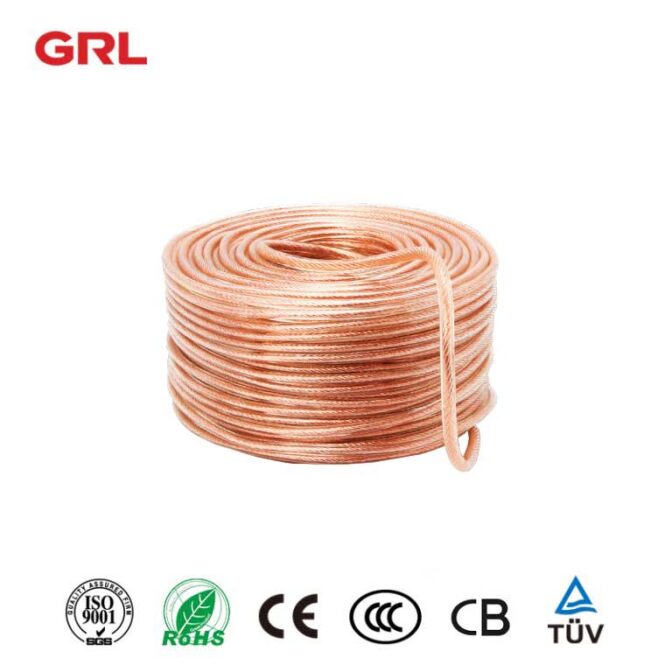

Fil flexible en cuivre revêtu de PVC

Description

Le fil flexible en cuivre revêtu de PVC DNTJRV (X) est conçu pour fournir des connexions conductrices fiables et flexibles, idéales pour les disjoncteurs, les commutateurs, les intérieurs des véhicules et les applications de mise à la terre. Ce type de fil combine le cuivre hautement conducteur avec une couche d’isolation en PVC durable, ce qui le rend durable tandis que la couche d’isolation améliore la sécurité d’utilisation et convient à une variété d’environnements électriques difficiles.

Technical Parameter

Paramètre	Détails
Matériel	T2 fils de cuivre, teneur en cuivre & Gt; 99,95%
Diamètre d’un seul fil	0,05 mm (American Wire gauge AWG44) 0,07 mm (American Wire gauge AWG41) 0,10 mm (American Wire gauge AWG38) 0,12 mm, 0,127 mm (American Wire gauge AWG36) 0,15 mm (standard) 0,20 mm (American Wire gauge AWG32) 0,25 mm
Couleur d’isolation PVC	Transparent, vert, jaune, bleu et rouge. D’autres couleurs peuvent être personnalisées
Section transversale	2,5mm ²-120mm ²
Traitement de la surface du fil de cuivre	Cuivre nu, étain plaqué
Méthode d’emballage	Conditionnés en bobines ou sur bobines ou bobines en bois

Models and Specifications

Modèle de produit	Surface transversale nominale (mm ²)	Structure à brin (Torons × fils par Toron × ensembles / diamètre d’un seul fil)	Diamètre extérieur (mm)	Poids (kg / km)
DNTJRV (X) -2,5	2,5	3 × 38 / 0,15	Tableau 4.8	28
DNTJRV (X) -4	(4)	3 × 68 / 0,15	5. La qualité de l’eau	50.
DNTJRV (X) -6	(6)	7 × 49 / 0,15	(6)	75
DNTJRV (X) -8	8	7 × 65 / 0,15	6, 6 et 6.	100
DNTJRV (X) -10	(10)	7 × 81 / 0,15	7,2% de la population totale	124
DNTJRV (X) -12	12	7 × 97 / 0,15	Tableau 7.8	150
DNTJRV (X) -16	16	7 × 3 × 38 / 0,15	9.4 et 9.4	182
DNTJRV (X) -20	20	7 × 3 × 49 / 0,15	10,5%	234
DNTJRV (X) -25	25	7 × 3 × 59 / 0,15	11,5	282
DNTJRV (X) -35	35.	7 × 3 × 81 / 0,15	13	389 à 389
DNTJRV (X) -50	50.	9 × 3 × 94 / 0,15	15, 8 et 8	584 à 584
DNTJRV (X) -70	70	13 × 3 × 94 / 0,15	19.	852
DNTJRV (X) -95	95	18 × 3 × 94 / 0,15	(23)	1180
DNTJRV (X) -120	120	21 × 3 × 94 / 0,15	25	1376 à 1376

Fil flexible en cuivre revêtu de PVC

Cuivre de haute pureté:Fabriqué à partir de cuivre T2 avec plus de 99,95% de teneur en cuivre, assurant une excellente conductivité électrique.
Structure flexible:Il est construit avec des fils de cuivre échoués pour une flexibilité accrue et convient aux installations nécessitant des pliages ou des mouvements fréquents.
Isolation en PVC:Enduit de PVC de haute qualité dans plusieurs options de couleur (transparent, vert, jaune, bleu, rouge). Des couleurs personnalisées sont disponibles sur demande.
Options de traitement de surface:Disponible en cuivre nu ou étamé pour fournir une résistance à la corrosion supplémentaire, prolongeant la durée de vie du produit dans des environnements difficiles.
Spécifications personnalisables:Offert en sections transversales allant de 2,5 mm ² à 120 mm ², avec différentes configurations pour répondre aux besoins spécifiques des applications.

Pourquoi les fils de cuivre sont-ils recouverts de PVC?

Les fils de cuivre sont enduits de PVC (chlorure de polyvinyle) principalement pour améliorer leur sécurité, leur durabilité et leurs performances dans divers environnements.

Le PVC agit comme un excellent isolant électrique, empêchant les fuites de courant et réduisant le risque de courts-circuits et de décharges électriques. Cela garantit que les fils sont sûrs à utiliser dans les systèmes électriques résidentiels, industriels et commerciaux.

De plus, le PVC offre une protection mécanique robuste, protégeant les fils de cuivre des dommages physiques tels que les coupures, les abrasions et les impacts. Ceci est particulièrement important dans les applications où les fils sont exposés au mouvement, à la flexion ou à des forces externes, comme dans les appareils ménagers, le câblage automobile et les équipements industriels.

Un des produits revêtus de PVC fLes principaux avantages du fil brin de cuivre lexible sont sa résistance à l’humidité et à la corrosion. En formant une barrière de protection autour du fil de cuivre, le PVC empêche l’eau ou l’humidité d’atteindre le métal, ce qui le rend idéal pour les installations extérieures ou les environnements à forte humidité. En outre, le PVC résiste à une large gamme de produits chimiques, d’huiles et d’acides, ce qui permet aux fils de maintenir leur intégrité dans des environnements industriels où l’exposition à des substances dangereuses est courante.

La flexibilité du PVC en fait également un choix pratique pour les fils utilisés dans des espaces restreints ou complexes, tels que les harnais de câblage automobile ou les appareils portables. Sa souplesse garantit que les fils peuvent être facilement acheminés et installés sans rupture.

La résistance à la chaleur du PVC améliore encore sa durabilité, permettant aux fils de fonctionner de manière fiable dans des environnements avec des températures fluctuantes, tels que les panneaux électriques, les appareils d’éclairage et les machines industrielles.

Un autre avantage important du revêtement PVC est sa rentabilité. Comparé à d’autres matériaux isolants, le PVC est plus abordable, ce qui en fait un choix populaire pour les projets électriques à grande échelle. De plus, le PVC peut être facilement teint dans différentes couleurs, ce qui permet l’utilisation de fils à code couleur pour faciliter l’identification et la maintenance dans les systèmes électriques complexes.

Dans l’ensemble, PVC-cFils souples de cuivre, en fer ou en acier, en fer ou en acierLe revêtement PVC offre une protection complète pour les fils de cuivre, assurant leur longévité, leur fiabilité et leur sécurité dans un large éventail d’applications, des installations résidentielles et industrielles aux utilisations extérieures et automobiles.

Voir le blog:Barres flexibles versus barres de cuivre dur: lequel est le plus adapté à votre application?

Quelles sont les applications des fils de cuivre échoués?

Le fil flexible en cuivre recouvert de PVC est largement utilisé dans de nombreuses industries en raison de son excellente conductivité électrique, de sa flexibilité et de sa durabilité.

1. Câbles d’alimentation et distribution

Fonction:Le fil de cuivre échoué est utilisé dans les câbles d’alimentation pour distribuer l’électricité dans les milieux résidentiels, commerciaux et industriels.

Avantages:Sa conductivité élevée et sa flexibilité lui permettent de gérer efficacement de grands courants tout en tenant compte des virages et des exigences de routage dans les installations.

2. Production et transport d’électricité

Fonction:Les fils de cuivre sont essentiels dans les centrales électriques, les transformateurs et les lignes de transmission, permettant un transfert efficace de l’énergie sur de longues distances.

Avantages:La faible résistance du cuivre et sa haute résistance à la traction permettent une perte de puissance minimale et une durabilité dans les applications à haute tension.

3. Télécommunications

Fonction:Les fils de cuivre, en particulier les paires tordues, sont utilisés dans les lignes téléphoniques et les anciennes connexions Internet à large bande.

Avantages:Le cuivre fournit une transmission de signal stable et claire, ce qui est essentiel pour les communications vocales et de données.

4. électronique et appareils électriques

Fonction:Utilisé dans le câblage interne de divers appareils électroniques, y compris les ordinateurs, les téléviseurs et les appareils ménagers.

Avantages:L’excellente conductivité et les propriétés thermiques du cuivre permettent un transfert d’énergie et une dissipation de chaleur efficaces, améliorant ainsi les performances et la sécurité de l’appareil.

5. Câblage automobile

Fonction:Les fils de cuivre échoués sont utilisés dans les harnais de câblage automobile, les câbles de batterie et les systèmes de contrôle.

Avantages:Sa flexibilité lui permet de se plier autour d’espaces restreints et de résister aux vibrations, essentielles pour l’environnement dynamique à l’intérieur des véhicules.

6. Systèmes d’énergie renouvelable (solaire et éolien)

Fonction:Les fils de cuivre échoués sont utilisés pour connecter divers composants dans les systèmes d’énergie solaire et éolienne.

Avantages:Leur résistance à la corrosion et leur capacité à gérer des courants élevés les rendent idéales pour les applications d’énergie extérieure et renouvelable, où la flexibilité et la durabilité sont importantes.

Stranded Copper Wire,Copper Busbar

Fil de cuivre brossé GRL personnalisable fil de cuivre brossé

2024年11月13日 grl_admin

Description

Les fils de brosse en cuivre sont des conducteurs à haute flexibilité spécialement conçus pour les connexions flexibles dans les moteurs, les appareils électriques et les circuits d’instruments. Ils sont particulièrement adaptés aux applications à courant alternatif ou à courant haute fréquence. Les fils de brosse en cuivre GRL sont fabriqués à partir de fils de cuivre T2 ultra-doux, torsadés pour fournir une conductivité et une flexibilité exceptionnelles, répondant à la norme nationale de la Chine GB / T12970.4-2009.

Technical Parameter

Modèle de produit	Surface transversale nominale (mm2)	Surface transversale calculée (mm2)	Structure du fil	Diamètre extérieur (mm)	Résistance Max DC à 20 ° C (Ω / km)	Poids (kg / km)
DNTS (X) -1	1	0,99%	7 × 12 / 0,10	1.4 à la fin de l’année	18,5%	19.3 à la fin de l’année
DNTS (X) -1.4	1.4 à la fin de l’année	1.37 à 1.37	7 × 25 / 0,10	1.7 à 1.7	13.2.	13.7 à la fin de l’année
DNTS (X) -1,5	1,5	1,48	7 × 27 / 0,10	1,8	11 et 9	Tableau 12.7
DNTS (X) -1.8	1,8	1,75%	7 × 32 / 0,10	2	Tableau 10.2	10.7 à la fin de l’année
DNTS (X) -2	2	1,98	7 × 36 / 0,10	2.2 à la fin de l’année	9.23 à la fin de l’année	9,65%
DNTS (X) -2,5	2,5	2.53	7 × 46 / 0,10	2.4.	7.39 à la fin de l’année	7.72 à la fin de l’année
DNTS (X) -3	3	2,97	7 × 54 / 0,10	2.7 et 2.7	6.16 à la fin de l’année	6.43 à la fin de l’année
DNTS (X) -4	(4)	3.96 à 3.96	7 × 72 / 0,10	2.8 à 2.8	4.62 à la fin de l’année	4.83 (en milliers de dollars)
DNTS (X) -5	(5)	4.94 à 4.94	7 × 90 / 0,10	3.2. (en)	3.69	3.86 (en milliers de dollars)
DNTS (X) -6	(6)	5,93%	12 × 63 / 0,10	3.7 à 3.7	3.01 à 3.01	3.23 (en milliers de dollars)
DNTS (X) -8	8	7.91 à la fin de l’année	12 × 84 / 0,10	4.2	2.33 à la fin de l’année	2.44 à la fin de l’année
DNTS (X) -9	9	8,95%	12 × 95 / 0,10	4.4.	2.05 à la fin de l’année	2.15 à la fin de l’année
DNTS (X) -10	(10)	8,89%	12 × 105 / 0,10	Tableau 4.8	1,83	1,91
DNTS (X) -12	12	11 / 97 et 11 / 97	12 × 127 / 0,10	5. La qualité de l’eau	1,5	1,62
DNTS (X) -16	16	15, 9 et 9	12 × 135 / 0,10	6.2 à la fin de l’année	1.16.	1.21

Caractéristiques du fil de brosse en cuivre

Cuivre de haute pureté:Fabriqué à partir de cuivre T2 avec une teneur en cuivre supérieure à 99,95%, assurant une excellente conductivité et réduisant les pertes d’énergie.
Différentes spécifications:Disponible en fils simples de diamètre de 0,10 mm et 0,05 mm (équivalent à AWG38 et AWG44), répondant à différentes exigences de courant et de flexibilité.
Options de traitement de surface:Disponible en version cuivrée nue ou étamée. L’option étamée offre une meilleure résistance à l’oxydation, prolongeant la durée de vie du produit même dans des environnements corrosifs.
Flexibilité exceptionnelle:Construits avec des brins de cuivre ultra-doux, ces fils offrent une flexibilité supérieure, ce qui les rend idéaux pour les espaces compacts et les applications nécessitant des plis ou des mouvements fréquents.
Conception personnalisable:Prend en charge la personnalisation de la section transversale, du diamètre extérieur, de la structure du fil et de l’emballage, ce qui lui permet de répondre aux besoins spécifiques de l’application.

Voir plus GRLBarres en cuivreTypes & gt; & gt;

Busbar cuivré nu

Standard Copper Busbar

Barre de cuivre flexible

Barres laminées

Busbar en conserve de cuivre

Barre d’autobus customisée en cuivre & gt; & gt;

Obtenir un devis

Foire aux questions (FAQ)

1. à quoi sert un fil de brosse en cuivre?

Les fils de brosse en cuivre sont principalement utilisés pour les connexions électriques flexibles dans les moteurs, les appareils et les circuits d’instruments. Ils sont particulièrement efficaces dans les applications nécessitant une conductivité élevée et des mouvements ou des plis fréquents, comme dans les machines industrielles et les systèmes d’automatisation.

2. Quels sont les avantages des fils de pinceau en cuivre étamé?

Les fils de pinceau en cuivre étamé offrent une résistance accrue à l’oxydation et à la corrosion, ce qui les rend plus durables dans des environnements difficiles ou corrosifs. La couche d’étain améliore également la soudure, ce qui peut bénéficier à certaines installations électriques.

3. Comment le diamètre du fil affecte-t-il les performances?

Le diamètre des brins de cuivre affecte à la fois la flexibilité et la capacité de transport du courant du fil. Les brins plus minces offrent une plus grande flexibilité, tandis que les brins plus épais augmentent la capacité de charge du courant. Le choix du bon diamètre dépend des exigences spécifiques de l’application, y compris les contraintes d’espace et la charge électrique.

4. Puis-je personnaliser les spécifications des fils de brosse en cuivre?

Oui, nos fils de brosse en cuivre sont hautement personnalisables. Vous pouvez spécifier la section transversale, le diamètre extérieur, la structure du fil et le traitement de surface (nu ou étamé) pour répondre aux besoins d’application uniques. S’il vous plaît entrer en contact avec nous pour des solutions sur mesure.

5. Quelles sont les applications typiques des fils de pinceau en cuivre dans l’industrie des nouvelles énergies?

Dans le secteur de la nouvelle énergie, les fils de brosse en cuivre sont couramment utilisés dans les connexions de batteries, les onduleurs et d’autres points de connexion flexibles à courant élevé. Leur conductivité élevée et leur flexibilité les rendent idéales pour les systèmes d’énergie renouvelable, tels que les installations solaires et éoliennes.

6. Comment les fils de brosse en cuivre traitent-ils les courants à haute fréquence?

Les fils de brosse en cuivre sont construits avec des brins torsadés, qui aident à réduire les pertes d’effets cutanés dans les applications AC à haute fréquence. Cela les rend adaptés aux circuits à haute fréquence où un transfert d’énergie efficace et des pertes minimales sont cruciaux.

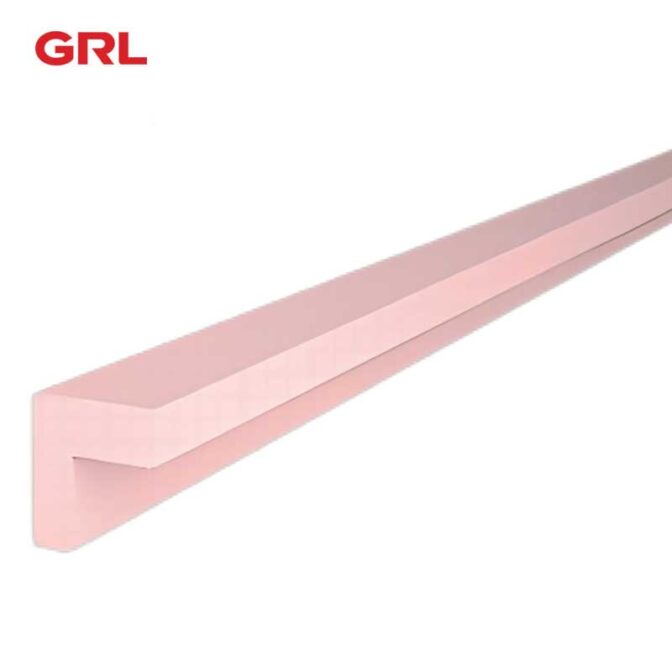

Busbar standard,Copper Busbar,Busbar solide,Busbar personnalisé

Barre de bus en cuivre standard Personnalisation Barre de bus solide

2024年11月11日 grl_admin

Overview
Technical Specifications

Overview

Les barres de cuivre standard GRL sont faites de cuivre T2 de haute qualité et conviennent à diverses applications de puissance et d’énergie, répondant aux nouveaux systèmes d’énergie et aux exigences de transmission de puissance. Cette série de barres de bus a non seulement une variété de tailles, mais peut également être personnalisée pour des zones et des formes transversales spécifiques pour répondre aux différents besoins d’ingénierie et d’équipement.

Afficher des barres de cuivre plus personnalisées & gt; & gt;

Bare Copper Busbar,Busbar en conserve de cuivre,Flexible Copper Busbar,Fil de cuivre connexion douce,Busbar en cuivre isotherme

C Opper tressé Busbar,Barres laminées

Technical Specifications

Dimensions a × b × longueur (mm)	Section transversale (mm ²)	Capacité de charge actuelle à la température de Busbar de 65 ° C	Numéro de commande
12 × 5 × 2400	60	200	DN51618
12 × 5 × 790	60	200	DN51381
12 × 5 × 590	60	200	DN51382
15 × 5 × 2400	75	250	DN51619
20 × 5 × 2400	100	320	DN51620
20 × 5 × 790	100	320	DN51383
20 × 5 × 590	100	320	DN51384
25 × 5 × 2400	125	400	DN51621
30 × 5 × 2400	150	450	DN51622
30 × 5 × 790	150	450	DN51387
30 × 5 × 590	150	450	DN51388
12 × 10 × 2400	120	360	DN51623
12 × 10 × 790	120	360	DN51389
12 × 10 × 590	120	360	DN51390
20 × 10 × 3600	200	520	DN51140
20 × 10 × 2400	200	520	DN51624
20 × 10 × 790	200	520	DN51391
20 × 10 × 590	200	520	DN51392
30 × 10 × 3600	300	630 à 630	DN51204
30 × 10 × 2400	300	630 à 630	DN51625
30 × 10 × 790	300	630 à 630	DN51393
30 × 10 × 590	300	630 à 630	DN51394

Obtenir un devis

Contactez-nous pour plus de tailles et de spécifications

Caractéristiques standard de la barre de cuivre

Haute conductivité: fabriqué à partir de cuivre T2 haut de gamme, assurant une excellente conductivité et une efficacité accrue de l’équipement.
Options d’isolation multiples: pour s’adapter à divers environnements de travail, il est disponible avec des tubes, un trempage en PVC, une extrusion PA12 et un revêtement de résine époxy.
Personnalisation flexible: des sections transversales et des formes ajustables sont disponibles pour répondre aux diverses exigences du projet.
Résistance à haute température: reste stable dans des environnements allant jusqu’à 65 ° C, assurant la sécurité et la fiabilité à long terme.

Avantages standard du busbar en cuivre

Conception personnalisable: prend en charge diverses spécifications et formes pour s’adapter à divers systèmes d’alimentation.
Sécurité accrue: les barres standard en cuivre dur offrent une excellente résistance à la température et une excellente stabilité, idéales pour les environnements électriques complexes, réduisant ainsi les pertes de puissance.
Forte compatibilité: compatible avec diverses installations électriques, offrant des solutions flexibles de distribution d’énergie.
Rentabilité: la conception modulaire réduit les coûts d’installation et de maintenance des projets.

Applications standard de busbar en cuivre

Le standard Copper Busbar est largement utilisé dans:

Equipement électrique: appareillage de commutation basse et moyenne tension, transformateurs, cartes de distribution, etc.
Nouvelles installations énergétiques: transport d’énergie et connexions dans les systèmes d’énergie éolienne et solaire.
Systèmes électriques industriels: tels que la distribution d’énergie lourde dans la fabrication.
Centres de données: prise en charge de charges de courant élevées pour la distribution d’énergie à haute densité dans les centres de données.

Base PV Fuse,Fuse Holder et Base de Fuse,Base de fusible

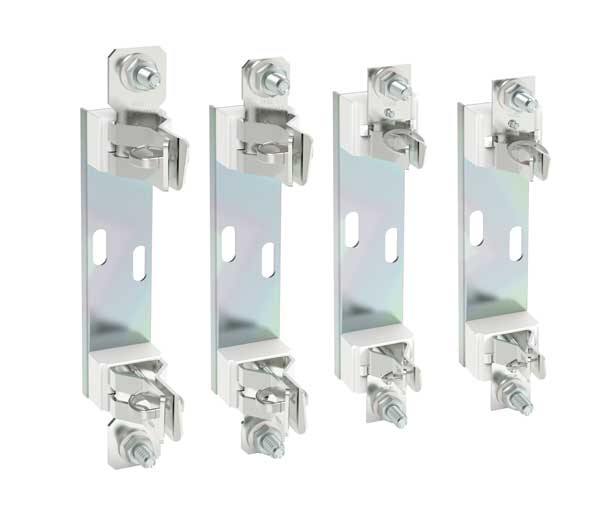

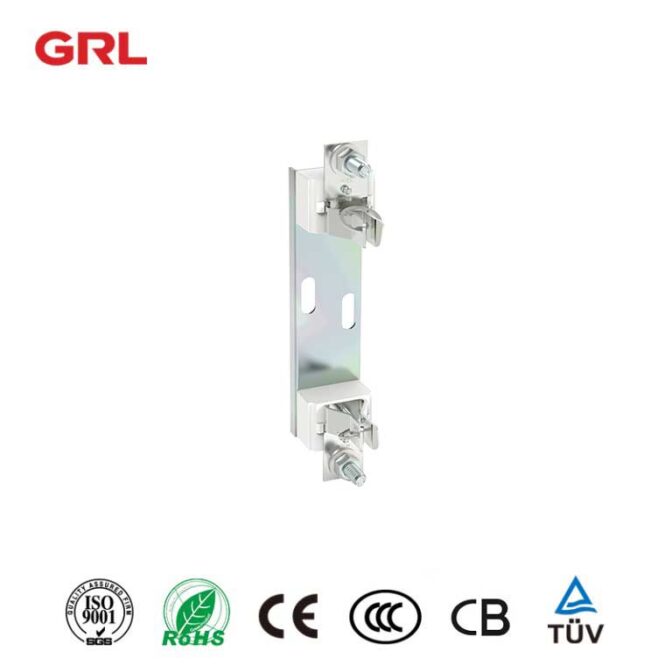

Base de fusible PV DNPVF2 1500V DC GRL Fabricant

2024年11月9日 grl_admin

Overview

La série de bases de fusible PV DNPVF2 est conçue pour fournir une protection de court-circuit sûre et fiable pour les systèmes photovoltaïques (PV). Avec une tension nominale allant jusqu’à 1500V CC et des puissances de courant allant de 250A à 630A, ces bases de fusibles sont optimisées pour les applications solaires modernes. Construite avec des matériaux robustes et une conception précise, la série DNPVF2 garantit des performances durables même dans des environnements extérieurs exigeants, répondant aux normes de l’industrie telles que la CEI 60269-6.

Qu’est-ce qu’une base Fuse?

Une base de fusible est un composant conçu pour maintenir les fusibles en toute sécurité dans les systèmes électriques, assurant des connexions sûres et stables. Dans les systèmes photovoltaïques (PV), les bases de fusibles fournissent une protection critique contre les courts-circuits et les surcourants en hébergeant des fusibles qui protègent les équipements tels que les onduleurs et les boîtes combinées contre les dommages. Les bases de fusibles de la série DNPVF2 sont spécialement conçues pour les applications photovoltaïques à haute tension, répondant aux normes de l’industrie et offrant une protection robuste dans les environnements solaires.

Cliquez pour voir leBase de mise à feu du LRG& gt; & gt;

Technical Parameter

Ramètre	DNPVF2-1L	DNPVF2-1XL	DNPVF2-2XL	DNPVF2-3L
Tension nominale	1500V CC	1500V CC	1500V CC	1500V CC
Courant nominal	250A	250A	400A	630A
Montage de la vis	M10	M10	M12	M12
Couple de montage	32N.m	32N.m	32N.m	35N.m
Norme de référence	GB / T 13539.6, CEI 60269-6	GB / T 13539.6, CEI 60269-6	GB / T 13539.6, CEI 60269-6	GB / T 13539.6, CEI 60269-6
Méthode de montage	Fixe	Fixe	Fixe	Fixe

Application

Le DNPVF2Base de fusibles photovoltaïquesLa série est idéale pour diverses applications dans les systèmes de production d’énergie photovoltaïque, y compris:

Protection des onduleurs solaires: fournit une protection de court-circuit essentielle pour les onduleurs dans les systèmes photovoltaïques résidentiels et utilitaires.
Boîtes de mélangeurs: sert de composant essentiel dans les boîtiers combinés PV, améliorant la sécurité en évitant les dommages par excès de courant.
Systèmes de stockage d’énergie: assure des performances stables dans les systèmes de stockage de batteries utilisés dans les installations solaires.
Panneaux de distribution DC: applicable dans les panneaux de distribution en courant continu pour les centrales solaires, prenant en charge la distribution de courant continu à haute tension.

Caractéristiques structurelles de la base de fusibles PV

Les bases de fusibles PV DNPVF2 se vantent d’une conception durable et rationalisée, favorisant la facilité d’installation et la compatibilité avec les configurations standard du système PV. Les principales caractéristiques structurelles sont les suivantes:

Disposition compacte et polyvalente: conçues avec des dimensions standard de l’industrie, ces bases de fusibles s’intègrent de manière transparente dans diverses configurations photovoltaïques, ce qui permet une installation et une maintenance faciles.
Matériaux de haute qualité: construits à partir de matériaux résistants pour supporter des conditions environnementales difficiles, ces bases de fusibles maintiennent l’intégrité même sous des températures et une humidité élevées.
Conception de montage optimisée: équipée d’options de montage fixes qui assurent la stabilité, la série DNPVF2 prend en charge le placement sécurisé dans les installations photovoltaïques résidentielles et commerciales.

Avantages de la base de fusibles PV

La série de bases de fusible DNPVF2 offre plusieurs avantages, ce qui en fait un choix privilégié pour les solutions de protection PV:

Amélioration de la sécurité et de la protection:Les bases de fusible sont conçues pour gérer jusqu’à 1500V CC, offrant une protection robuste contre les courts-circuits dans les systèmes photovoltaïques à haute tension.
Haute durabilité:Les bases de fusibles sont construites pour résister aux températures extrêmes et aux fluctuations environnementales, assurant des performances fiables pendant une durée de vie opérationnelle prolongée.
Conformité aux normes internationales:Le respect des normes GB / T 13539.6 et IEC 60269-6 garantit que les bases de fusibles DNPVF2 répondent à des exigences rigoureuses en matière de sécurité et de qualité.
Installation et maintenance efficaces:Le mécanisme de montage simple et fixe de la série DNPVF2 réduit le temps d’installation et les efforts de maintenance, ce qui le rend rentable pour les déploiements solaires à grande échelle.

Le DNPVF2Base de fusibles PVSérie est un ajout puissant àPorte-fusible du système solaireSolutions, offrant une sécurité haute tension, la durabilité et le respect des normes internationales. Avec sa conception optimisée pour la facilité d’installation et des performances fiables dans diverses applications PV, leSérie DNPVF2Est bien adapté pour répondre aux exigences des systèmes d’énergie solaire modernes.

Connexion des modules

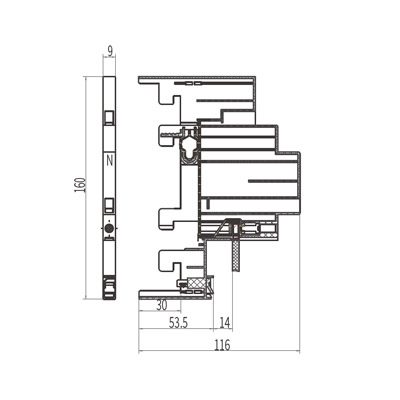

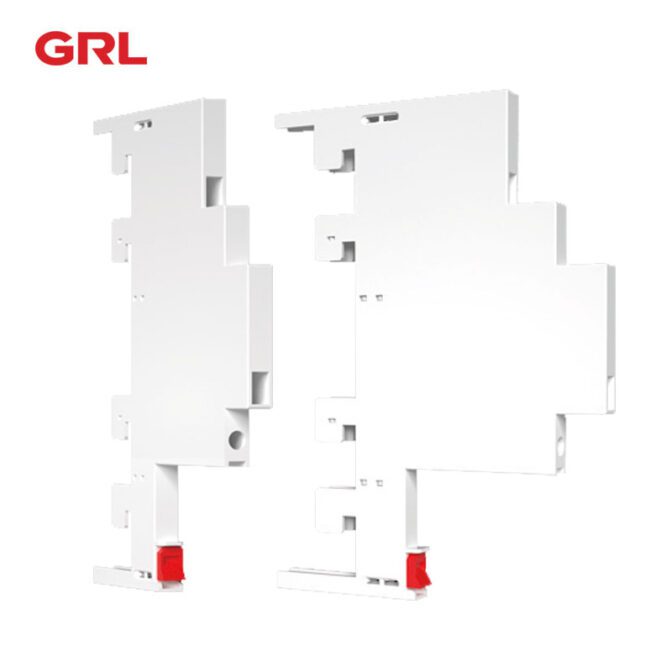

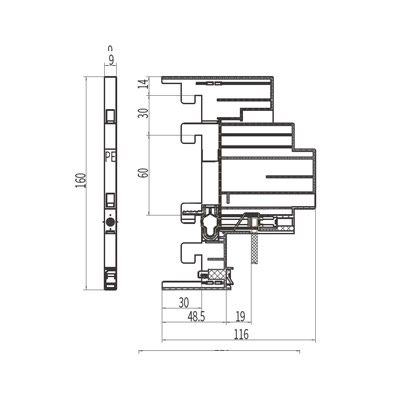

Module de sortie N PE pour système de barres de bus 30 mm

2024年11月16日 grl_admin

Vue d’ensemble du module de sortie

Description
Technical Specifications

Description

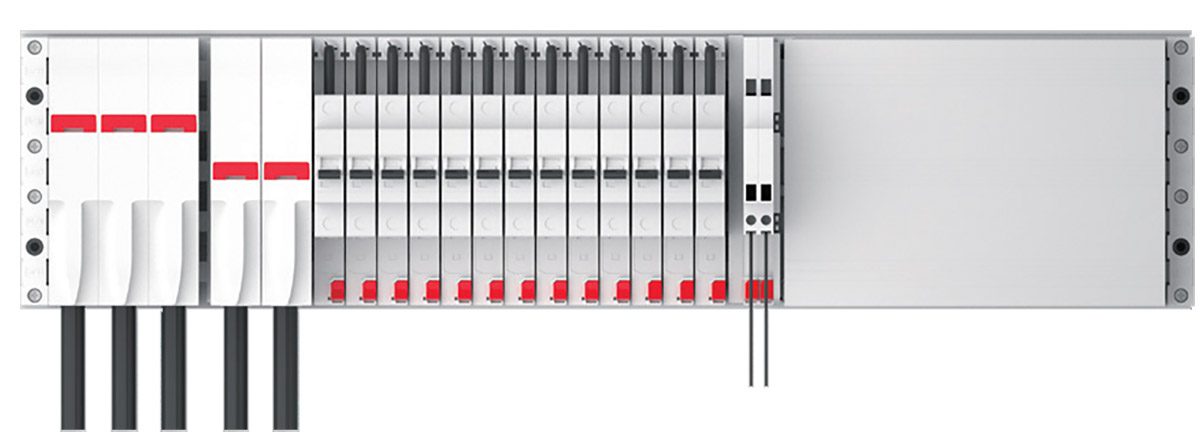

LeSystème de busbar de 30 mmLe module de sortie est conçu pour une distribution d’énergie efficace et fiable dans des configurations à cinq fils. Ce module assure des connexions transparentes entre les circuits du module busbar et du module de sortie, ce qui permet un flux de courant sûr et stable. Avec un espacement précis pour le système de 30 mm, il offre une excellente compatibilité, une facilité d’installation et des connexions sécurisées pour des performances électriques améliorées. Idéal pour les applications industrielles et commerciales, ce module de sortie répond aux exigences des systèmes modernes de distribution d’énergie avec fiabilité et durabilité.

Technical Specifications

Numéro de commande	DN54634
Tension de fonctionnement nominale UE	690 V
Système	30 mm
Pôle	N
Barre de busbar applicable	12 x 5 barres standard en cuivre ou barres en forme de L
Bloc terminal	1,5-16mm ²
étalon de référence	IEC 61439-1: 2011 GB / T 7251.1

Numéro de commande	DN54635
Tension de fonctionnement nominale UE	690 V
Système	30 mm
Pôle	EP
Barre de busbar applicable	12 x 5 barres standard en cuivre ou barres en forme de L
Bloc terminal	1,5-16mm ²
étalon de référence	IEC 61439-1: 2011 GB / T 7251.1

Qu’est-ce qu’un module de sortie pour busbar?

Un module de sortie pour un système de barre de bus est un composant spécialisé utilisé pour connecter des circuits ou des appareils externes au système de barre de bus principal. Il sert d’interface entre la barre de bus et les lignes électriques sortantes, permettant le transfert efficace de l’énergie de la barre de bus vers d’autres composants du réseau électrique.

Caractéristiques clés d’un module de sortie:

Connectivité électrique: fournit une connexion sécurisée et stable pour transférer l’énergie de la barre de bus vers des périphériques ou des circuits externes.
Compatibilité: conçu pour s’adapter à des systèmes de barres de bus spécifiques, tels que des configurations de pas de 30 mm ou de 60 mm, assurant un alignement précis et des performances fiables.
Sécurité et isolation: comprend souvent des dispositifs de protection tels que des barrières d’isolation pour prévenir les pannes électriques et améliorer la sécurité pendant le fonctionnement.
Facilité d’installation: facilite les connexions rapides et simples, réduisant le temps d’installation et les efforts de maintenance.
Durabilité: construit à partir de matériaux robustes pour résister aux charges électriques, aux contraintes mécaniques et aux facteurs environnementaux tels que la chaleur et les vibrations.

Les modules de sortie sont largement utilisés dans les panneaux de distribution d’énergie, les appareillages de commutation et les systèmes industriels où des connexions efficaces et flexibles aux systèmes de barres de bus sont essentielles pour gérer des réseaux électriques complexes.

Les modules de prise de bus de GRL sont conçus de manière experte pour fournir des connexions fiables et efficaces entre les systèmes de barres de bus et les circuits sortants. Conçus pour la précision et la durabilité, ces modules assurent une intégration transparente dans les réseaux de distribution d’énergie, prenant en charge un flux de courant sûr et stable pour les applications exigeantes.

Compatibles avec divers systèmes de barres de bus, y compris les configurations 30 mm et 60 mm, les modules de sortie GRL offrent une installation rapide, des connexions sécurisées et des performances robustes dans les environnements industriels et commerciaux. Construits avec des matériaux de haute qualité et une isolation avancée, ils offrent une sécurité accrue et une fiabilité durable, même dans des environnements d’exploitation difficiles.

Choisissez GRL busbar modules pour une solution fiable qui optimise votre système de distribution d’énergie avec facilité, efficacité et durabilité inégalée.

Nous avons également un système de busbar 30mm connexeModules de connexion

Connexion des modules

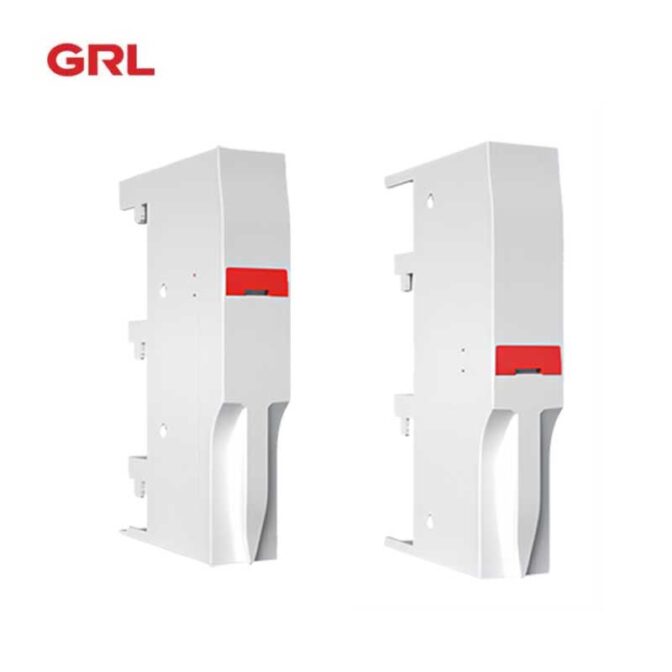

Module de raccordement L N PE pour système de barres de bus 30 mm

2024年11月15日 grl_admin

Vue d’ensemble du module de connexion

Description
Technical Specifications

Description

LeSystème de busbar de 30 mmLe module de connexion est un composant clé utilisé pour connecter et sécuriser divers éléments du système busbar. Il assure des connexions électriques stables et un support mécanique, garantissant la fiabilité et la sécurité de la transmission de puissance. Les modules de connexion offrent généralement une excellente conductivité électrique, une résistance à la corrosion et une tolérance à haute température, ce qui les rend compatibles avec les systèmes de barres de bus de spécifications différentes. Dans les applications, ces modules facilitent l’installation, la maintenance et le réglage rapides des barres de bus, ce qui en fait un élément essentiel pour assurer le fonctionnement efficace des systèmes d’alimentation.

Technical Specifications

Numéro de commande	DN54370
Courant d’exploitation nominal, c’est-à-dire:	250A
Capacité maximale de charge actuelle & # 160;:	400A
Tension de fonctionnement nominale UE:	690 V
Système applicable:	60 mm

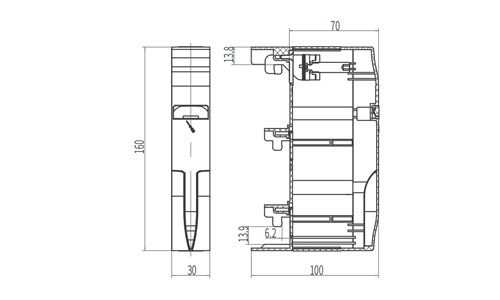

Nombre de poteaux:	L1Poteau avec couverture
Barre de bus applicable:	12 x 5 barres standard en cuivre ou en forme de L
Câble de connexion:	35-120 mm ² de fils ronds mono-Torons ou multi Torons ronds

Numéro de commande	DN54371
Courant d’exploitation nominal, c’est-à-dire:	250A
Capacité maximale de charge actuelle & # 160;:	400A
Tension de fonctionnement nominale UE:	690 V
Système applicable:	60 mm
Nombre de poteaux:	L2Poteau avec couverture
Barre de bus applicable:	12 x 5 barres standard en cuivre ou en forme de L
Câble de connexion:	35-120 mm ² de fils ronds mono-Torons ou multi Torons ronds

Numéro de commande	DN54372
Courant d’exploitation nominal, c’est-à-dire:	250A
Capacité maximale de charge actuelle & # 160;:	400A
Tension de fonctionnement nominale UE:	690 V
Système applicable:	60 mm

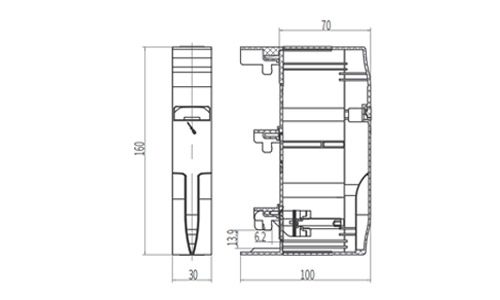

Nombre de poteaux:	L3Poteau avec couverture
Barre de bus applicable:	12 x 5 barres standard en cuivre ou en forme de L
Câble de connexion:	35-120 mm ² de fils ronds mono-Torons ou multi Torons ronds

Numéro de commande	DN54364
Courant d’exploitation nominal, c’est-à-dire:	250A
Capacité maximale de charge actuelle & # 160;:	400A
Tension de fonctionnement nominale UE:	690 V
Système applicable:	60 mm

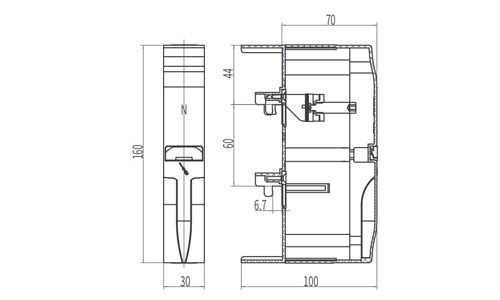

Nombre de poteaux:	NPoteau avec couverture
Barre de bus applicable:	12 x 5 barres standard en cuivre ou en forme de L
Câble de connexion:	35-120 mm ² de fils ronds mono-Torons ou multi Torons ronds

Numéro de commande	DN54365
Courant d’exploitation nominal, c’est-à-dire:	250A
Capacité maximale de charge actuelle & # 160;:	400A
Tension de fonctionnement nominale UE:	690 V
Système applicable:	60 mm

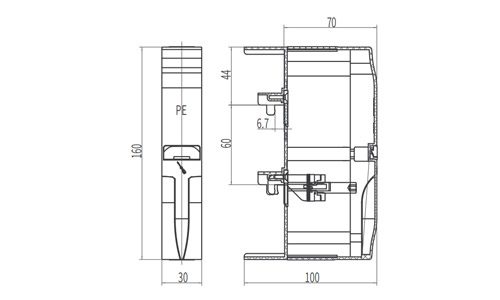

Nombre de poteaux:	EPPoteau avec couverture
Barre de bus applicable:	12 x 5 barres standard en cuivre ou en forme de L
Câble de connexion:	35-120 mm ² de fils ronds mono-Torons ou multi Torons ronds

Qu’est-ce qu’un module de connexion busbar?

Un module de connexion busbar est un composant conçu pour relier en toute sécurité différentes sections ou composants d’un système de busbar. Il sert d’interface entre les barres de bus individuelles, les appareils électriques ou les disjoncteurs, permettant une distribution stable et efficace de l’énergie au sein des systèmes électriques. Ces modules fournissent à la fois une conductivité électrique et un support mécanique, garantissant ainsi la sécurité et la fiabilité des connexions.

Les fonctions clés d’un module de connexion busbar incluent:

Connectivité électrique: il facilite le flux de courant électrique entre les barres de bus connectées ou les équipements électriques, assurant une résistance minimale et une perte de puissance.
Support mécanique: il maintient les barres de bus en place, empêchant les mouvements ou les contraintes qui pourraient perturber les connexions électriques ou causer une défaillance mécanique.
Flexibilité et modularité: de nombreux modules de connexion sont conçus pour être réglables ou compatibles avec différentes tailles et configurations de barres de bus, offrant une flexibilité dans la conception du système.
Sécurité et durabilité: les modules de connexion sont souvent fabriqués à partir de matériaux capables de résister à des températures élevées, à des vibrations et à d’autres facteurs environnementaux difficiles, assurant ainsi une performance et une sécurité à long terme.

Ces modules sont largement utilisés dans les panneaux de distribution d’énergie, les appareillages de commutation et d’autres systèmes électriques où des connexions fiables et efficaces des barres de bus sont cruciales.

Les modules de connexion à barres de bus de GRL sont conçus pour fournir une connectivité électrique supérieure et une stabilité mécanique dans les systèmes de distribution d’énergie. Conçus avec précision et conçus pour la fiabilité, les modules de connexion GRL assurent une intégration transparente entre les barres de bus et les composants électriques, optimisant les performances de distribution d’énergie tout en minimisant les pertes d’énergie.

Fabriqués à partir de matériaux de haute qualité, les modules GRL offrent une conductivité exceptionnelle, une résistance à la corrosion et la capacité de résister à des conditions de fonctionnement difficiles, assurant une durabilité et une sécurité durables dans divers environnements industriels. Que ce soit pour les panneaux de distribution haute puissance ou les commutateurs modulaires, nos modules de connexion de barres de bus offrent une installation, une maintenance et une évolutivité faciles, prenant en charge une large gamme de configurations de barres de bus.

Choisissez GRL pour des solutions de barres de bus avancées et fiables qui offrent efficacité et sécurité, répondant aux besoins des systèmes électriques exigeants d’aujourd’hui.

Busbar non standard,Busbar personnalisé

Barres de bus personnalisées non standard

2024年11月9日 grl_admin

Personnalisé Busbars Overview

Description
Technical Specifications

Description

Le service de personnalisation des barres de bus peut fournir une variété de choix en forme, taille, matériau, etc. selon les besoins spéciaux et les exigences du projet des clients. La technologie de traitement de haute précision est utilisée pour assurer une excellente conductivité et une résistance mécanique de la barre de bus, tout en optimisant l’utilisation de l’espace pour répondre aux exigences strictes des clients en matière de solutions électriques personnalisées.

Technical Specifications

Section (mm2) x Longueur (mm)	Capacité de charge actuelle Température du bus 65 ° C
100 × 2400	320

400X3600	850
400X2400
400×790
400×650
400×590
400X450

500×3600	1250
500×2400
500×790
500×650
500×590
500×450

720×3600	1600
720×2400
720×790
720×650
720×590
720X450

1140X3600	2500
1140×2400
1140×790
1140X650
1140×590
1140×450

isolateur,Protection électrique

Isolateurs composites GRL 10 – 220kV Fournisseur d’isolants

2024年11月7日 grl_admin

Isolateurs composites vue d’ensemble

Description

Qu’est-ce qu’un isolant composite?

Un isolant composite est un produit d’isolation haute tension de pointe composé de trois composants principaux: une tige de noyau isolant, un hangar en caoutchouc silicone et des raccords de raccordement. La tige de base, fabriquée à partir de fibre de verre en résine époxy, offre une résistance à la traction élevée, une excellente isolation et une résistance à la corrosion chimique, surpassant la porcelaine traditionnelle en résistance mécanique et en résilience. Conçus pour les environnements difficiles, les isolants composites sont largement utilisés dans les systèmes de transmission de puissance et d’électrification ferroviaire en raison de leur durabilité et de leurs performances supérieures en cas de stress.

Structure de l’isolant composite

L’isolant composite se compose de trois composants principaux:

Tige de noyau isolant:Fabriqué à partir de fibre de verre en résine époxy, il fournit un soutien structurel, une isolation et une capacité de charge mécanique. Avec une résistance à la traction supérieure à 60 MPa, il est nettement plus résistant que l’acier standard et jusqu’à 8 fois plus résistant que la porcelaine.

Couvercle de parapluie en caoutchouc silicone:Protège la tige du cœur des éléments environnementaux, améliore la distance de lissage et offre une excellente résistance au vieillissement, des propriétés hydrophobes et une tension d’éclatement élevée de pollution.

Connecteurs de haute qualité:Fabriqués à partir d’acier spécial, les connecteurs utilisent un design de labyrinthe pour une étanchéité supérieure, empêchant les pannes électriques.

Nos isolateurs composites tirent parti de la technologie de pointe, comme un processus de sertissage contrôlé par ordinateur et la détection des défauts d’émission acoustique, assurant des performances fiables et durables.

Technical Specifications

Résistance mécanique:La résistance à la traction dépasse 60 MPa, ce qui le rend deux fois plus résistant que l’acier et 5 à 8 fois plus résistant que la porcelaine.

Propriétés électriques:Offre une haute tension de flashover de pollution, une excellente hydrophobicité, et est adapté pour une utilisation dans les zones fortement polluées avec un entretien minimal.

Adaptabilité environnementale:Fonctionne entre -40 ° C et + 40 ° C, résiste à des vitesses de vent allant jusqu’à 35 m / s et résiste aux tremblements de terre jusqu’au niveau 8.

Caractéristiques du matériel:Le hangar en caoutchouc silicone intègre des retardateurs de flamme et des agents anti-âge, assurant une isolation fiable et une résistance à la pollution.

Application

Les isolateurs composites sont idéaux pour:

1, lignes de transmission haute tension: utilisé dans les systèmes jusqu’à 500kV, fournissant une isolation stable pour les lignes électriques.

2, électrification ferroviaire: répond aux normes d’isolation pour les structures ferroviaires électrifiées, fonctionnant bien dans des conditions de haute pollution et d’humidité élevée.

3, équipements industriels et électriques: offre une isolation fiable dans les sous-stations et les postes de commutation, assurant la sécurité de l’équipement et la stabilité opérationnelle.

Caractéristiques de performance des isolateurs composites

Léger et compact:Ils représentent environ 1 / 5 à 1 / 9 du poids des isolants en porcelaine de qualité similaire, ce qui les rend plus faciles à manipuler et à installer.
Haute résistance mécanique et électrique:Ces isolants ont des performances stables et une grande marge de sécurité. Ils peuvent fonctionner en toute sécurité dans des zones fortement polluées sans avoir besoin d’un entretien régulier.
Durable et résistant aux conditions difficiles:Les isolants composites résistent à l’acide, aux alcalins et au vieillissement, et ils ont une forte étanchéité pour se protéger contre l’humidité et les températures extrêmes.
Anti-Brittle et résistant aux chocs:Conçus pour prévenir les fractures fragiles, ils fonctionnent de manière fiable même en cas de choc et de stress.

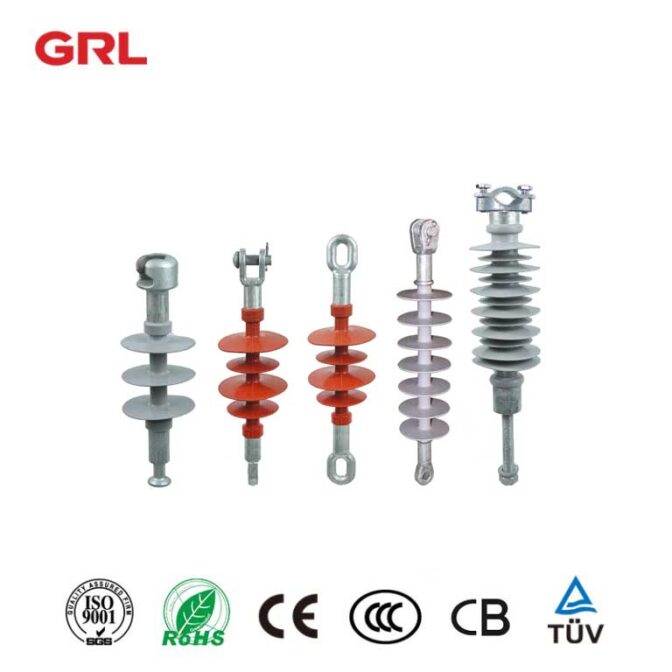

Types d’isolateurs composites

Nos isolateurs composites sont disponibles en différents modèles, adaptés à différentes applications:

FXBW-isolant composite de suspension de type bâtonnet
FPQ-isolant à épingles composites
FZSW-isolant composite post
FS-isolant multibras composite
FCGW-doublure murale sèche composite
FQB-isolant composite poignet pour les chemins de fer électrifiés
FQX-isolant composite de suspension pour les chemins de fer électrifiés
FQJ-isolant composite de toit pour routes électrifiées

Isolateurs composites adaptabilité environnementale

Plage de température: -40 ° C à + 40 ° C

Altitude: convient aux installations jusqu’à 1500 mètres au-dessus du niveau de la mer

Vitesse maximale du vent: résiste jusqu’à 35 m / s

Résilience aux tremblements de terre: évalué jusqu’au niveau 8 intensité sismique

Quelle est la différence entre les isolants polymère et composite?

Isolateurs de polymèresetIsolateurs compositesSont des termes souvent utilisés de façon interchangeable, mais il y a quelques différences, en particulier dans leur composition et leurs applications.

(1)Composition du matériau

Isolateurs de polymères: fabriqués principalement à partir de matériaux polymères tels que le caoutchouc silicone ou l’EPDM (Ethylene Propylene Diene monomer). Ils ont un boîtier en polymère solide au-dessus d’une tige de fibre de verre, qui sert de noyau.
Isolateurs compositesIl s’agit essentiellement d’un type d’isolant polymère, mais avec plusieurs matériaux combinés, d’où le terme « composite ». Un isolant composite se compose généralement d’un noyau en fibre de verre, d’un boîtier en polymère (comme le caoutchouc silicone) et de raccords métalliques aux deux extrémités. La structure composite offre des performances améliorées en matière de résistance mécanique et de résistance aux intempéries.

2.Performance et durabilité

Isolateurs de polymères: léger, résistant au vandalisme, et ayant une excellente hydrophobicité (capacité hydrofuge), ce qui réduit le risque de flashover dans des conditions humides. Cependant, leur durabilité peut varier en fonction du polymère spécifique utilisé et de facteurs environnementaux tels que l’exposition aux UV.
Isolateurs compositesEn raison de leurs matériaux combinés, les isolants composites offrent généralement une résistance mécanique plus élevée et une durée de vie plus longue, en particulier dans les environnements à forte pollution ou aux conditions météorologiques extrêmes. Ils sont souvent préférés pour les applications extérieures à haute tension où la durabilité robuste est essentielle.

3.Demandes

Isolateurs de polymèresCouramment utilisés dans les applications de moyenne et haute tension, les isolants polymères sont souvent trouvés dans les systèmes de transport et de distribution, en particulier dans les zones sujettes à la pollution ou au vandalisme.
Isolateurs composites: Idéal pour les environnements extrêmes, tels que les lignes électriques haute tension dans les régions hautement polluées ou côtières. Leur structure composite offre une protection supplémentaire contre les contraintes environnementales, et ils sont également fréquemment utilisés dans des applications à haute tension telles que les systèmes de transmission à très haute tension (UHV).

4. Les avantages

Polymères isolants: Léger, facile à manipuler et à installer, flexible et moins sujet à la rupture.
Composites isolantsRésistance plus élevée aux contraintes mécaniques et aux conditions environnementales, particulièrement adaptée aux applications nécessitant une fiabilité et une durabilité accrues.

En résumé, alors que les deux types sont légers, non céramiques et largement utilisés dans les systèmes électriques, Les isolants en polymère sont connus pour leur flexibilité et leur rentabilité.alors que Les isolants composites se distinguent par leur résistance mécanique et leur durabilité accrues.Particulièrement adapté aux environnements stressants.

Besoin d'aide pour trouver la bonne solution technique?

Demandez aux experts> >
