Vue d’ensemble de l’élimination des fusibles

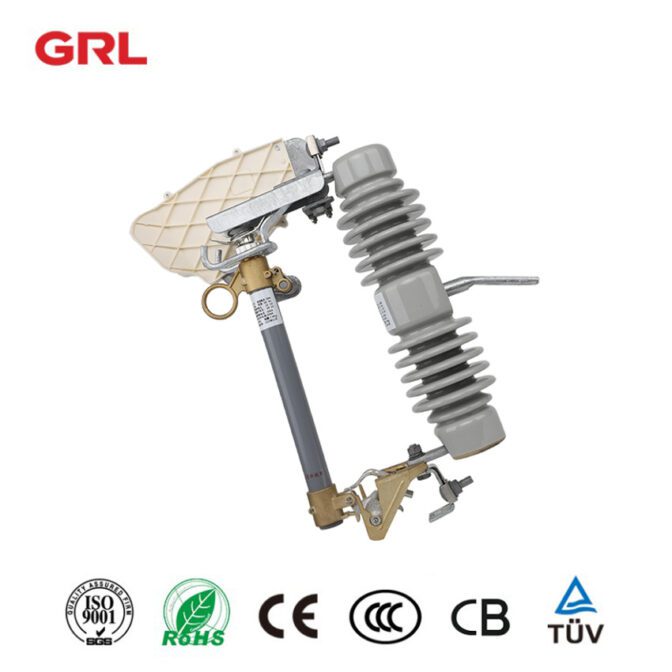

Qu’est-ce qu’une découpe drop out Fuse?

ADécoupe de fusible d’abandonIl s’agit d’un dispositif de protection extérieur à haute tension utilisé principalement du côté haute tension des transformateurs de distribution ou des embranchements. Il sert à court-circuit et à la protection contre les surcharges et à la commutation de courant de charge pour les transformateurs et les lignes.

La découpe de fusible se compose d’une base isolante, d’un contact fixe, d’un contact mobile et d’un tube de fusible.

Comment l’abandon des fusibles fonctionne-t-il?

Abandonnez les découpes de fusiblesFonctionner avec le tube de fusible dans une position fermée maintenue par la tension du fil de fusible.

Lorsqu’un défaut se produit, le courant de défaut fond rapidement leFils à fusibles, formant un arc électrique. Le tube d’extinction de l’arc se réchauffe et libère du gaz, créant une pression élevée à l’intérieur du tube, ce qui oblige l’arc à s’allonger et à s’éteindre rapidement.

Lors de la fusion, le fil de fusible libère la tension, ce qui provoque le contact mobile inférieur à basculer vers le bas et le tube de fusible à tomber, créant une position ouverte visible.

Pour la déconnexion de la charge, une tige isolée tire le contact mobile, ce qui sépare le contact auxiliaire, générant un arc qui s’éteint lorsque le courant atteint zéro.

Points de venteD dROP out �Découpe de fusible

1. 1.Haute intensité mécanique et structure fiable: assure le fonctionnement sécuritaire de la ligne.

2. 2.Bonne résistance à la pollution: nécessite un entretien minimal dans les zones polluées.

3. 3.Résistance aux acides et aux alcalis: offre une excellente résistance au vieillissement et à l’électricité.

4. 4.Bonne résistance fragile: forte résistance aux tremblements de terre pour éviter les accidents de fracture.

5 RécapitulatifInstallation facile: conception de traction d’anneau de grand diamètre pour une installation et un fonctionnement pratiques.

Informations techniques deAbandon scolaireDécoupe de fusible

LeA / HRC / 6 / 8Pplication deDécrochageDécoupe de fusible

1, protection des transformateurs

Les transformateurs sont essentiels pour ajuster les niveaux de tension entre les lignes de transport à haute tension et les lignes de distribution à basse tension. Coupe-fusible d’abandon protéger ces transformateurs contre les courants dépassant leur capacité, ce qui peut causer la surchauffe et la défaillance.

2, protection de la ligne

Les coupe-fusible sans arrêt protègent les lignes de distribution contre les surcourants causés par des défauts tels que les contacts entre la ligne et le sol ou les courts-circuits, assurant ainsi une alimentation électrique stable et fiable.

3, sécurité de l’équipement

Au-delà des transformateurs et des lignes, les coupe-fusible d’abandon font partie intégrante de la protection d’une variété d’équipements électriques contre les dommages par excès de courant, assurant ainsi la longévité et réduisant les coûts d’entretien.

Précautions pourdROP out �Découpe de fusible

1. 1.Calibrage et sélection appropriés: veiller à ce que le dimensionnement soit adapté aux besoins actuels et spécifiques du système en matière de protection de l’équipement.

2. 2.Inspections régulières: vérifications périodiques de l’usure, des dommages ou de la contamination pour maintenir l’intégrité du système.

3. 3.Pratiques de manipulation sécuritairesSeul le personnel qualifié doit manipuler les fusibles à haute tension, en utilisant l’équipement et les procédures de sécurité appropriés.

4. 4.Considérations environnementales: les installations doivent tenir compte des conditions locales telles que les températures extrêmes et l’humidité pour assurer un fonctionnement fiable.

Conditions de fonctionnementD dROP out �Découpe de fusible

1, température ambiante:-40 ℃ ~ + 40 ℃;

2, humidité relative:La valeur moyenne quotidienne n’est pas supérieure à 95%, et la valeur moyenne mensuelle n’est pas supérieure à 90%;

3, emplacement de l’installation:L’altitude ne dépasse pas 1000m;

4, vitesse du vent:Pas plus de 35 m / s;

5, épaisseur du revêtement de glace:Pas plus de 10 mm;

6, emplacement de l’installation:Il ne devrait y avoir aucun risque d’incendie, d’explosion, de corrosion chimique et de vibrations graves;

7, intensité du tremblement de terre:Pas plus de magnitude 8;

8, ne convient pas pour les endroits avec des risques de brûlure ou d’explosion, les endroits avec des vibrations ou des impacts sévères, les gaz conducteurs et chimiques, et les zones avec une pollution sévère et des embruns salés.

Fuse,Drop Off Fuse

Découpe de fusible 11kv 15kv 27kv personnalisé

2024年3月11日 grl_admin

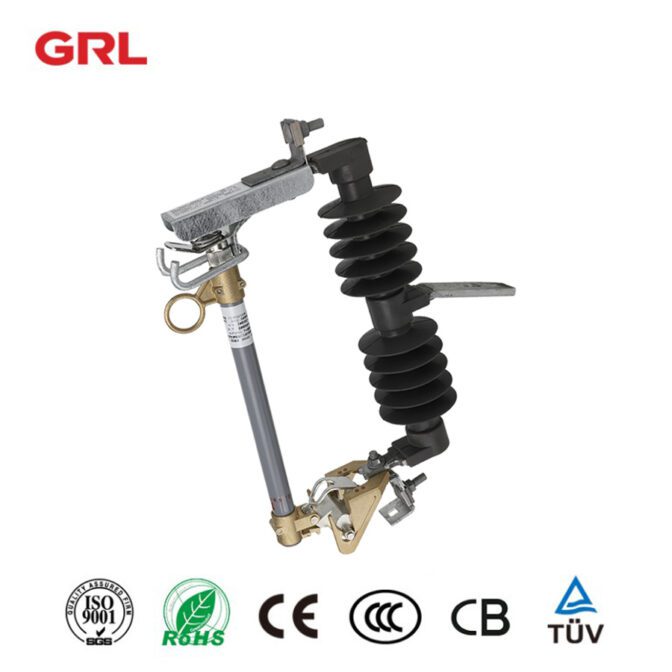

Qu’est-ce qu’une découpe Fuse?

C’est ça.

ADécoupe de fusibleIl s’agit d’un dispositif utilisé dans les systèmes de distribution d’énergie pour protéger les transformateurs et les lignes électriques des dommages causés par des courts-circuits, des surcharges ou d’autres défauts électriques. La découpe Fuse combine les fonctions d’un fusible et d’un interrupteur de déconnexion, ce qui lui permet de déconnecter automatiquement le circuit en cas de défaut et de rétablir rapidement l’alimentation en remplaçant le fusible.

Composants principaux d’une découpe de fusible:

Fusible: le fusible est l’élément de protection clé dans le circuit. Lorsque le courant dépasse une valeur prédéfinie, le fusible fond et rompt le circuit pour éviter d’endommager l’équipement ou la ligne.
Corps découpé: le corps découpé, généralement en matériau isolant, soutient le fusible et assure une isolation électrique.
Bras mobile à charnières: lorsque le fusible souffle, le bras articulé tombe, déconnectant physiquement le circuit et avertissant le personnel que le fusible doit être remplacé.

Comment fonctionne une découpe Fuse:

Pendant le fonctionnement normal, le courant circule à travers le fusible, et l’équipement électrique et les lignes sont alimentés.
En cas de court-circuit ou de surcharge, le courant augmente, ce qui fait que le fusible se réchauffe et fond, rompt le circuit et protège l’équipement en aval.
Après leFusibleLes coups, le bras mobile tombe, fournissant une indication visible du circuit ouvert. Le personnel de maintenance peut restaurer le circuit en remplaçant le fusible.

Points de vente de l’abandon découpe Fuse

1, haute intensité mécanique

Haute intensité mécanique, structure fiable,

Fournit une garantie pour le fonctionnement en toute sécurité de la ligne.

2, bonne performance de résistance à la pollution

Forte capacité anti-pollution, large gamme d’applications

Il ne nécessite pas de nettoyage et d’entretien annuel dans

Zones polluées.

3, résistance à l’acide et aux alcalis

Le vieillissement à l’épreuve de la chaleur et la résistance à l’électricité;

Bien sceller pour assurer l’isolation interne sans amortissement.

4, bonne résistance fragile

Forte résistance aux tremblements de terre, éviter les accidents de fracture

5, facile à installer

Conception de traction d’anneau de grand diamètre. Installation et fonctionnement plus pratique

Informations techniques sur l’élimination du fusible

NDRW12 série drop out Fuse Cut10-15KV

Tension nominale: 10-15KV

Courant évalué: 100A, 200A

Courant de rupture: 8 / 10 ka

Fréquence de puissance résistant à la tension (kV): 40 kV

Taille (cm): 42 x 37 x 13,5

NDRW12 série drop out Fuse Cut 15-24KV

Tension nominale: 15-24KV

Courant évalué: 100A, 200A

Courant de rupture: 10 / 12 ka

Fréquence de puissance résistant à la tension (kV): 45 kV

Taille (cm): 52 x 37 x 13,5

NDRW12 série Drop Out Fuse Cut 24-27KV

Tension nominale: 24-27KV

Courant évalué: 100A, 200A

Courant de rupture: 10 / 12 ka

Fréquence de puissance résistant à la tension (kV): 45 kV

Taille (cm): 52 x 38 x 17

NDRW12 série drop out Fuse Cut 33-36KV

Tension nominale: 33-36KV

Courant évalué: 100A, 200A

Courant de rupture: 10 / 12 ka

Fréquence de puissance résistant à la tension (kV): 45 kV

Taille (cm): 62 x 38 x 17

LeA / HRC / 6 / 8Pplication de �DécrochageDécoupe de fusible

1, protection des transformateurs

2, protection de la ligne

Fusible d’abandonLes découpes protègent les lignes de distribution contre les surcourants causés par des défauts tels que les contacts entre la ligne et le sol ou les courts-circuits, assurant ainsi une alimentation électrique stable et fiable.

3, sécurité de l’équipement

Précautions pour �dROP out �Découpe de fusible

1. 1.Calibrage et sélection appropriés: veiller à ce que le dimensionnement soit adapté aux besoins actuels et spécifiques du système en matière de protection de l’équipement.

2. 2.Inspections régulières: vérifications périodiques de l’usure, des dommages ou de la contamination pour maintenir l’intégrité du système.

3. 3.Pratiques de manipulation sécuritairesSeul le personnel qualifié doit manipuler les fusibles à haute tension, en utilisant l’équipement et les procédures de sécurité appropriés.

4. 4.Considérations environnementales: les installations doivent tenir compte des conditions locales telles que les températures extrêmes et l’humidité pour assurer un fonctionnement fiable.

Copper Busbar,Busbar solide,Busbar personnalisé

Plaque de cuivre de barres de bus GRL 5mm fournisseurs de barres de bus en cuivre

2024年3月29日 grl_admin

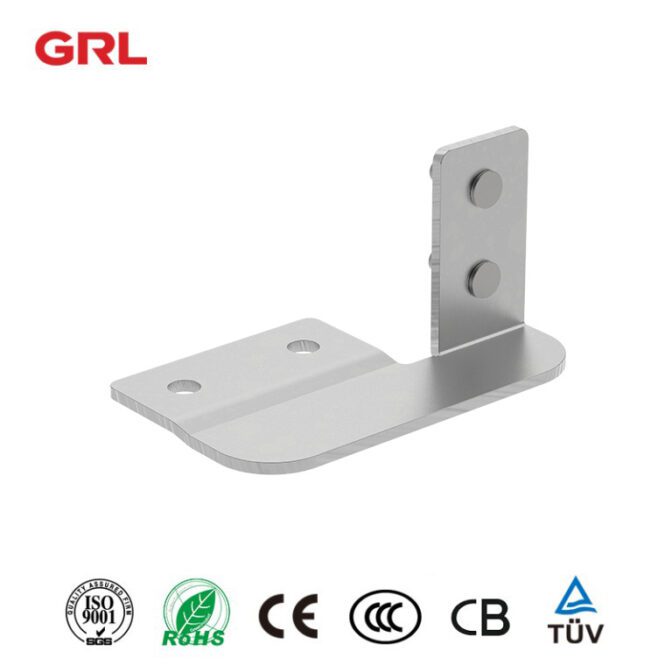

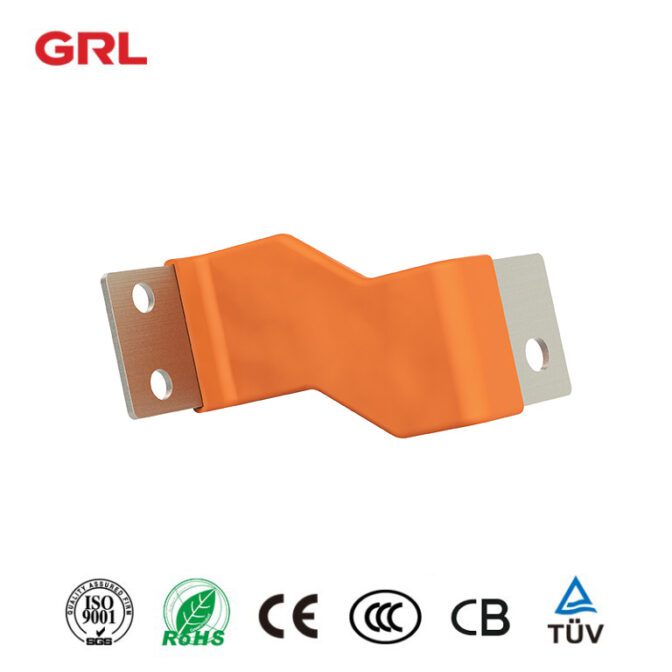

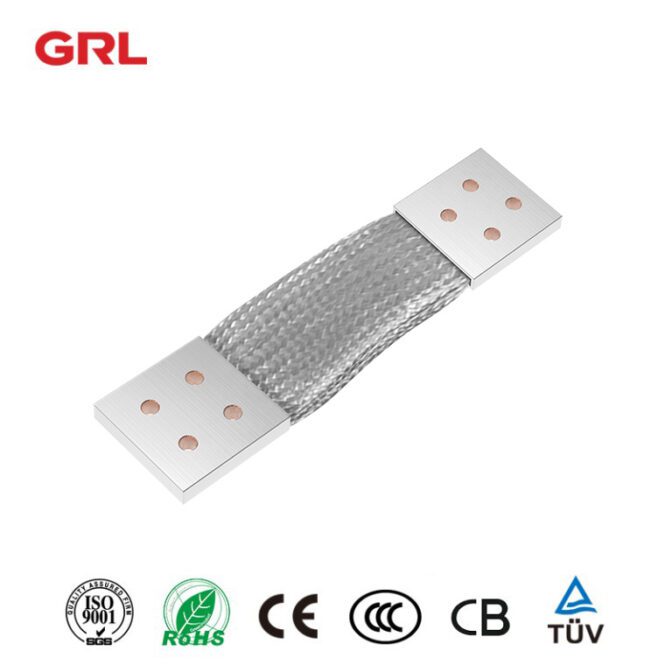

Vue d’ensemble de la plaque de cuivre busbar

Qu’est-ce qu’une plaque de cuivre busbar?

à la base, une plaque de cuivre busbar est une bande de métal solide ou une barre généralement faite de cuivre de haute pureté, réputée pour son excellente conductivité électrique.Obtenir un devis

Ils se présentent sous différentes formes et configurations, y compris des profils plats, rectangulaires, ronds et même tubulaires, chacun adapté aux exigences spécifiques de tension et de courant.

C’est ça.

Paramètre technique de la plaque de cuivre busbar

Matériau: feuille de cuivre T2, teneur en cuivre & Gt; 99,95%

épaisseur d’une seule pièce: 0,03mm

0,05 mm

0,10 mm (ordinaire)

0,20 mm

0,30 mm

0,40 mm

0,50 mm

épaisseur d’une pièce (classique 0,10 mm)

C’est ça.

Structure de la plaque de cuivre busbar

Selon les exigences du client, les côtés supérieur et inférieur de la connexion souple en feuille de cuivre peuvent être collés avec des feuilles de nickel ou d’argent.
En plus de meilleures propriétés anti-oxydation et anti-corrosion, cette connexion souple en feuille de cuivre peut éviter le danger caché de corrosion de l’acier causée par le liquide de clé électrique résiduel.

C’est ça.

Fabrication à partir de matières de toute position, en fer ou en acier, en aciers inoxydables

1, excellente qualité avec une très haute stabilité de conductivité électrique, formabilité et tolérance étroite

2, conductivité thermique la plus élevée possible

3, grand pour l’artisanat et les projets de bricolage.

4, bonne résistance à l’abrasion et résistance aux substances telles que l’huile, les solvants et les produits chimiques: isolation en PVC pouvant résister à des chaleurs allant jusqu’à 80 degrés C.

5, manipulation facile, décapage, et terminaison: conception Low-fray.

6, isolation: PVC .010 « .Voltage cote: 300 volts, ignifuge: VW-1.

C’est ça.

Avantages de la plaque de cuivre busbar

Conductivité électrique inégalée

Au cœur de l’attrait de la barre de plaque de cuivre busbar se trouve sa conductivité électrique exceptionnelle. Le cuivre est l’un des meilleurs conducteurs d’électricité, derrière l’argent, ce qui en fait un choix idéal pour minimiser les pertes d’énergie pendant la transmission.

Cette propriété inhérente au cuivre permet aux barres de cuivre de barres de bus de gérer efficacement les charges de courant élevées, garantissant que vos systèmes fonctionnent à des performances maximales avec une consommation d’énergie optimale.

Dissipation de chaleur supérieure

L’excellente conductivité thermique du cuivre contribue non seulement à la distribution efficace de l’électricité, mais aussi à la dissipation rapide de la chaleur générée pendant le fonctionnement.

Cette caractéristique réduit considérablement le risque de surchauffe et de défaillances potentielles du système, assurant une durée de vie plus longue pour vos installations électriques.

Flexibilité et personnalisation

Ils peuvent être personnalisés pour s’adapter à un large éventail d’applications et de configurations, des appareils électroniques compacts aux systèmes d’alimentation industrielle à grande échelle.

Qu’il s’agisse de cintrage, de coupe ou de forage, les barres de cuivre à barres de bus peuvent être adaptées aux exigences spécifiques de n’importe quelle infrastructure électrique, offrant une solution flexible qui s’adapte à vos besoins.

C’est ça.

Durabilité et fiabilité

La durabilité est l’endroit où les barres de plaque de cuivre busbar brillent vraiment.

Cette durabilité garantit que les barres peuvent résister à des environnements difficiles et à des conditions extrêmes, en maintenant leurs performances au fil du temps et en réduisant le besoin de remplacements fréquents ou d’entretien.

Rapport coût-efficacité

Leur efficacité dans la distribution de l’énergie permet de réduire les pertes d’énergie et les coûts d’exploitation.

Comprendre les différences entre les barres de cuivre et d’aluminium

Dans le domaine de l’ingénierie électrique, le choix des matériaux pour les barres de bus joue un rôle crucial dans la détermination de l’efficacité, de la fiabilité et de la rentabilité des systèmes électriques.

Parmi les matériaux les plus couramment utilisés pour les barres de bus sont le cuivre et l’aluminium, chacun offrant des avantages et des considérations uniques.

Dans cet article, nous explorons les différences entre les barres de bus en cuivre et en aluminium, en explorant leurs propriétés, leurs applications et leurs implications pour l’infrastructure électrique.

Conductivité et efficacité:

L’une des principales considérations lors de la comparaison des barres de bus en cuivre et en aluminium est leur conductivité électrique.

Le cuivre possède une conductivité significativement plus élevée que l’aluminium, ce qui en fait le choix préféré pour les applications où une faible résistance et une transmission de puissance efficace sont primordiales.

Les plaques de cuivre busbar minimisent les pertes d’énergie et les baisses de tension, assurant ainsi que l’électricité arrive à destination avec un maximum d’efficacité.

En revanche, les barres de bus en aluminium ont une conductivité plus faible, ce qui entraîne une résistance plus élevée et des pertes d’énergie accrues, en particulier sur de longues distances ou sous des charges de courant élevées.

Résistance mécanique et durabilité:

En termes de résistance mécanique et de durabilité, les barres de bus en cuivre surpassent leurs homologues en aluminium.

Le cuivre est intrinsèquement plus fort et plus résistant que l’aluminium, avec une plus grande résistance aux contraintes mécaniques, aux vibrations et à la dilatation thermique.

Cette durabilité assure une fiabilité à long terme dans des environnements exigeants, réduisant ainsi le risque de déformation ou de bris pendant le fonctionnement.

Les barres de bus en aluminium, bien que de poids plus léger, peuvent nécessiter un renforcement ou un soutien supplémentaire pour résister aux forces mécaniques, en particulier dans les environnements à haute vibration ou à haute température.

Résistance à la corrosion:

Une autre considération importante est la résistance à la corrosion des barres de busbar au sol en cuivre et en aluminium.

Le cuivre présente une excellente résistance à la corrosion, ce qui le rend approprié pour une utilisation dans un large éventail d’applications intérieures et extérieures, même dans des environnements difficiles.

L’aluminium, cependant, est plus sujet à la corrosion, en particulier dans des conditions acides ou salées. Des revêtements d’isolation et de protection appropriés peuvent être nécessaires pour atténuer le risque de corrosion et assurer la longévité des barres de bus en aluminium dans les environnements corrosifs.

Considérations relatives aux coûts:

Le coût est souvent un facteur déterminant dans le choix entre les barres de bus en cuivre et en aluminium.

Bien que les barres de bus en cuivre offrent une conductivité et une durabilité supérieures, elles ont également tendance à être plus chères que les barres de bus en aluminium.

L’aluminium, d’autre part, est plus rentable en termes de matériaux et de coûts de fabrication. De plus, les barres de bus en aluminium sont plus légères, ce qui réduit les frais de transport et d’installation.

Cependant, il est essentiel de peser le coût initial par rapport aux avantages à long terme en termes de performance et de fiabilité des barres de bus en cuivre, en particulier dans les applications critiques ou à forte demande où l’efficacité et la durabilité sont primordiales.

Applications et considérations:

Le choix entre les barres de bus en cuivre et en aluminium dépend des exigences et des considérations spécifiques de chaque application.

Les barres de bus en cuivre sont couramment utilisées dans les applications à forte demande où l’efficacité, la fiabilité et la longévité sont essentielles, telles que la distribution d’énergie dans les installations industrielles, les centres de données et les systèmes d’énergie renouvelable.

Les barres de bus en aluminium, d’autre part, peuvent être préférées dans les applications où la rentabilité et la construction légère sont prioritaires, telles que les panneaux électriques résidentiels et les systèmes automobiles.

Conclusion:

En conclusion, le choix entre les barres de bus en cuivre et en aluminium implique un examen attentif de la conductivité, de la résistance mécanique, de la résistance à la corrosion, du coût et des exigences d’application.

Bien que les barres de bus en cuivre offrent une conductivité, une durabilité et une résistance à la corrosion supérieures, elles ont également tendance à être plus chères que les barres de bus en aluminium.

En fin de compte, la décision devrait être basée sur les besoins et les priorités spécifiques de chaque application, en équilibrant les performances, la fiabilité et la rentabilité afin d’assurer une fonctionnalité et une efficacité optimales dans l’infrastructure électrique.

Copper Busbar,Busbar solide,Busbar personnalisé

GRL barre de bus en cuivre nue 0,25 mm bande de barres de bus en cuivre

2024年3月28日 grl_admin

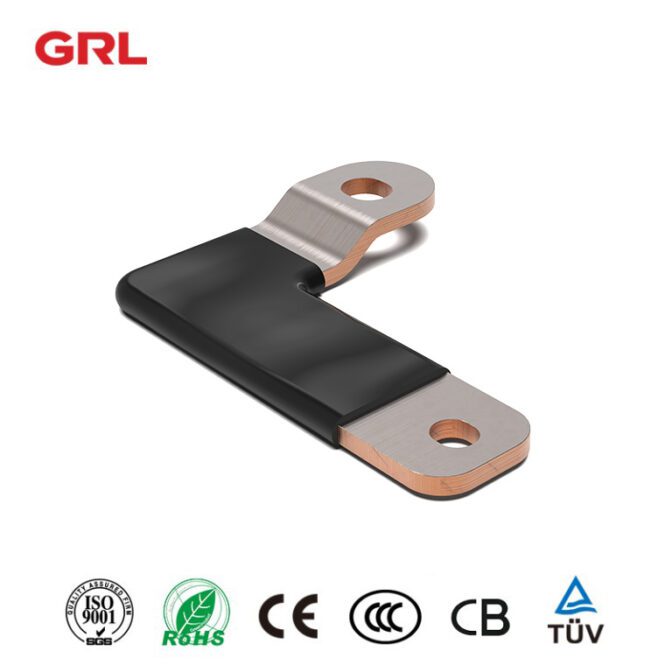

Vue d’ensemble du busbar en cuivre nu

Qu’est-ce qu’un busbar en cuivre nu?

à la base, un busbar en cuivre nu est une bande de métal solide ou une barre généralement faite de cuivre de haute pureté, réputée pour son excellente conductivité électrique.

Paramètre technique du busbar en cuivre nu

Matériau: feuille de cuivre T2, teneur en cuivre & Gt; 99,95% épaisseur d’une seule pièce: 0,03mm

0,05 mm

0,10 mm (ordinaire)

0,20 mm

0,30 mm

0,40 mm

0,50 mm

épaisseur d’une pièce (classique 0,10 mm)

Structure du busbar en cuivre nu

Selon les exigences du client, les côtés supérieur et inférieur de laConnexion souple en feuilles de cuivrePeut être collé avec des feuilles de nickel ou d’argent.
En plus de meilleures propriétés anti-oxydation et anti-corrosion, cette connexion souple en feuille de cuivre peut éviter le danger caché de corrosion de l’acier causée par le liquide de clé électrique résiduel.

D’une largeur n’excédant pas 1 mm, d’une largeur n’excédant pas 1 mm

1, excellente qualité avec une très haute stabilité de conductivité électrique, formabilité et tolérance étroite

2, conductivité thermique la plus élevée possible

3, grand pour l’artisanat et les projets de bricolage.

5, manipulation facile, décapage, et terminaison: conception Low-fray.

6, isolation: PVC .010 « .Voltage cote: 300 volts, ignifuge: VW-1.

Avantages du busbar en cuivre nu

1, conductivité électrique inégalée

Au cœur de l’attrait de la barre de busbar en cuivre nu se trouve sa conductivité électrique exceptionnelle. Le cuivre est l’un des meilleurs conducteurs d’électricité, derrière l’argent, ce qui en fait un choix idéal pour minimiser les pertes d’énergie pendant la transmission.

2, dissipation de chaleur supérieure

Cette caractéristique réduit considérablement le risque de surchauffe et de défaillances potentielles du système, assurant une durée de vie plus longue pour vos installations électriques.

3, flexibilité et personnalisation

4, durabilité et fiabilité

La durabilité est l’endroit où les barres de cuivre busbar brillent vraiment. Cette durabilité garantit que les barres peuvent résister à des environnements difficiles et à des conditions extrêmes, en maintenant leurs performances au fil du temps et en réduisant le besoin de remplacements fréquents ou d’entretien.

5, rentabilité

Leur efficacité dans la distribution de l’énergie permet de réduire les pertes d’énergie et les coûts d’exploitation.

Comprendre les différences entre les barres de cuivre et d’aluminium

Parmi les matériaux les plus couramment utilisés pour les barres de bus sont le cuivre et l’aluminium, chacun offrant des avantages et des considérations uniques.

1, conductivité et efficacité

L’une des principales considérations lors de la comparaison des barres de bus en cuivre et en aluminium est leur conductivité électrique.

Les barres d’autobus en cuivre nu minimisent les pertes d’énergie et les baisses de tension, garantissant que l’électricité atteint sa destination avec une efficacité maximale.

2, résistance mécanique et durabilité

En termes de résistance mécanique et de durabilité, les barres de bus en cuivre surpassent leurs homologues en aluminium.

Le cuivre est intrinsèquement plus fort et plus résistant que l’aluminium, avec une plus grande résistance aux contraintes mécaniques, aux vibrations et à la dilatation thermique.

Cette durabilité assure une fiabilité à long terme dans des environnements exigeants, réduisant ainsi le risque de déformation ou de bris pendant le fonctionnement.

3, résistance à la corrosion

Une autre considération importante est la résistance à la corrosion des barres de busbar au sol en cuivre et en aluminium.

4, considérations de coûts

Le coût est souvent un facteur déterminant dans le choix entre les barres de bus en cuivre et en aluminium.

Bien que les barres de bus en cuivre offrent une conductivité et une durabilité supérieures, elles ont également tendance à être plus chères que les barres de bus en aluminium.

5, applications et considérations

Le choix entre les barres de bus en cuivre et en aluminium dépend des exigences et des considérations spécifiques de chaque application.

Copper Busbar,Brass Brass Busbar,Busbar laminé

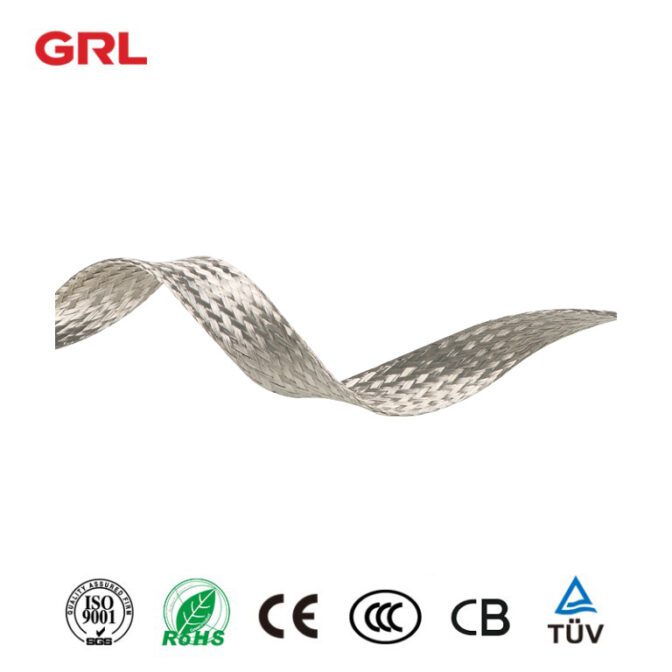

Barre de bus en cuivre tressée GRL 0,15 mm personnalisable barre de bus en cuivre tressée flexible

2024年3月28日 grl_admin

Busbar tressé en cuivreVue d’ensemble

Qu’est-ce qu’un busbar tressé en cuivre?

Une barre de bus tressée en cuivre est un conducteur flexible composé de plusieurs brins de fil de cuivre de haute pureté tissés ou tressés ensemble.

Cette construction tressée améliore à la fois la résistance mécanique et la conductivité électrique de la barre de bus, ce qui en fait un choix idéal pour les applications qui nécessitent de la flexibilité, de la fiabilité et une capacité de charge de courant élevée.

Qu’ils soient utilisés pour la distribution d’énergie, la mise à la terre ou le collage, les barres en cuivre tressées offrent des performances et une polyvalence inégalées.

Cuivre tressé Busbar paramètre technique

1.2.4.2.2 matériau:T2 fils de cuivre, teneur en cuivre & Gt; 99,95%

Traitement de surface:Cuivre nu, étain, nickelage, placage argenté

Diamètre du monofilament:

0,05 mm (American Wire gauge AWG44)
0,07 mm (American Wire gauge AWG41)
0,10 mm (American Wire gauge AWVG38)
0,12 mm
0,127 mm (American Wire gauge AVVG36)
0,15 mm (ordinaire)
0,20 mm (American Wire gauge AWG32)
0,25 mm
0,254mm (American Wire gauge AVG 30)

Lors de votre commande, veuillez spécifier les valeurs suivantes:

Section transversale
Longueur (L)
Cuivre et type de trou
Ouverture (d)
Diamètre du monofilament (0,15 mm conventionnel)

Busbar tressé en cuivreStructure

La connexion molle de fil de bar tressé en cuivre se compose de deux extrémités du fil tressé en cuivre flexible étant serti sur des tuyaux en cuivre sans soudure comme la surface de contact, et la surface de contact peut être percé selon les exigences du client.

Le fil de bar souple tressé en cuivre est tissé à partir de fil de cuivre T2 conformément à la norme de l’industrie de la République populaire de Chine JBT6313.2-2011.

Busbar tressé en cuivreCaractéristiques

Au cœur de la barre de bus tressée en cuivre se trouve la conductivité inégalée du cuivre, réputé pour sa faible résistance et sa transmission électrique efficace.

En utilisant des brins de cuivre de haute pureté tissés dans une tresse dense, le ruban atteint une conductivité optimale tout en maintenant la flexibilité et la durabilité.

En outre, la résistance à la corrosion inhérente au cuivre garantit une fiabilité à long terme, même dans des conditions environnementales difficiles.

Avec ses propriétés électriques et mécaniques supérieures, le ruban tressé en cuivre apparaît comme une solution fiable et robuste pour les applications de distribution d’énergie et de mise à la terre.

Avantages du busbar tressé en cuivre

1, flexibilité

Le principal avantage de la tresse en cuivre réside dans sa flexibilité. Contrairement aux conducteurs rigides qui ont du mal à se plier et à se conformer à des formes irrégulières, la tresse de cuivre se moule sans effort à des contours complexes et à des espaces restreints.

Cette flexibilité permet une installation facile dans des zones confinées et autour de géométries complexes, minimisant le besoin de modifications coûteuses et simplifiant les processus d’assemblage.

Qu’il s’agisse de naviguer dans des coins serrés ou de tisser des équipements densément emballés, les tresses en cuivre se plient et fléchissent sans sacrifier les performances.

2, conductivité élevée

à la base, la tresse de cuivre exploite la conductivité exceptionnelle du cuivre, réputée pour sa faible résistance et sa transmission électrique efficace.

En tissant plusieurs brins de cuivre de haute pureté ensemble, la tresse maximise la surface, améliorant la conductivité et minimisant les chutes de tension.

Cela garantit que l’électricité circule en douceur et efficacement à travers la tresse, réduisant les pertes d’énergie et optimisant les performances du système.

Qu’elle soit utilisée pour la mise à la terre, la liaison ou la distribution d’énergie, la tresse en cuivre offre une connectivité électrique fiable et cohérente.

3, résistance mécanique

En plus de sa flexibilité et de sa conductivité, la tresse en cuivre bénéficie d’une résistance mécanique et d’une durabilité impressionnantes.

La construction tissée de la tresse améliore sa résistance à la traction, lui permettant de résister aux contraintes mécaniques, aux vibrations et à la dilatation thermique sans déformation ni rupture.

Cette résilience assure une fiabilité à long terme dans des environnements exigeants, où les équipements peuvent être soumis à un fonctionnement rigoureux ou à des conditions difficiles.

4, polyvalence

L’un des avantages les plus convaincants de la tresse en cuivre est sa polyvalence.

Disponible en différentes tailles, configurations et longueurs, la tresse de cuivre peut être adaptée pour répondre aux exigences spécifiques de pratiquement toutes les applications.

Qu’il s’agisse d’un conducteur flexible, d’une courroie de mise à la terre ou d’un blindage EMI, la tresse en cuivre s’adapte facilement à divers besoins.

5, résistance à la corrosion

La résistance innée du cuivre à la corrosion améliore encore la durabilité de la tresse de cuivre, assurant la longévité et la fiabilité dans les environnements corrosifs.

Le cuivre reste résistant face à l’humidité, aux produits chimiques et aux contaminants atmosphériques.

Cette résistance à la corrosion rend la tresse de cuivre appropriée pour une utilisation en extérieur, ainsi que dans les applications marines, automobiles et industrielles où l’exposition à des éléments durs est courante.

Copper Busbar,Brass Brass Busbar,Busbar laminé

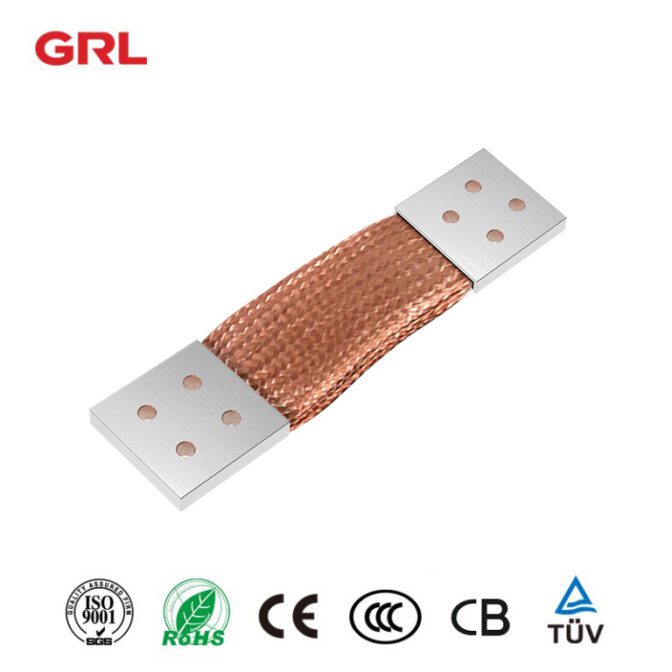

Barre de bus en cuivre tressée GRL personnalisable 0,15 mm feuille de cuivre connexion douce

2024年3月28日 grl_admin

Description

Qu’est-ce qu’un busbar tressé en cuivre?

Une barre de bus tressée en cuivre se compose de brins de cuivre tissés qui forment un conducteur très flexible. Cette conception offre de nombreux avantages par rapport aux barres de bus en cuivre massif traditionnelles, en particulier dans les applications nécessitant une résistance aux vibrations, une dilatation thermique et des connexions compactes. Le processus de tressage augmente la flexibilité tout en maintenant une excellente conductivité, permettant à la barre de busbar de résister à des environnements électriques dynamiques.

Technical Parameter

Matériel	T2 CopperWire, teneur en cuivre & Gt; 99,95%
Capacité actuelle	Jusqu’à 5000A (selon l’application)
Traitement de surface	Cuivre nu, plaqué en étain, plaqué en nickel, plaqué argenté
Diamètre d’un seul fil	0,05 mm (American Wire gauge AWG 44) 0,07 mm (American Wire gauge AWG 41) 0,10 mm (American Wire gauge AWG 38) 0,127 mm (American Wire gauge AWG 36) 0,15 mm (standard) 0,20 mm (American Wire gauge AWG 32)
Traitement de surface	Cuivre nu, plaqué en étain, plaqué en nickel, plaqué argenté
Nombre de brins	16, 24, 32, 36, 40, 48, 64, 96
Plage de température	-40 ° C à + 85 ° C
Résistance à la corrosion	Excellente résistance à l’oxydation et à la corrosion
Flexibilité	Flexibilité
Application	Systèmes électriques, panneaux électriques, installations d’énergie renouvelable
Méthode d’emballage	Conditionnés en bobines ou sur bobines ou bobines en bois

Busbar en cuivre tresséCaractéristiques

1, conception flexible et durable

La conception tressée de nos barres de bus en cuivre permet une flexibilité accrue, ce qui les rend faciles à installer dans des espaces restreints ou complexes. Cette flexibilité garantit également que nos barres de bus peuvent s’adapter à divers besoins d’application, des panneaux électriques aux systèmes de transmission de puissance à haute tension.

2, résistance à la corrosion et à l’oxydation

Nous utilisons du cuivre à haute résistance à la corrosion, en veillant à ce que nos barres de bus maintiennent leurs performances même dans des environnements difficiles. Cela en fait un excellent choix pour les environnements extérieurs, à forte humidité et corrosifs tels que les usines, les sous-stations et les installations d’énergie renouvelable.

3, tolérance à haute température

Nos barres de bus en cuivre sont conçues pour fonctionner sous une large gamme de températures, allant de -40 ° C à + 85 ° C, ce qui garantit qu’elles peuvent fonctionner de manière fiable dans des conditions de froid et de chaleur extrêmes. Cette durabilité les rend adaptés à diverses applications industrielles et électriques où les facteurs environnementaux peuvent fluctuer.

4, rentable et fiable

En utilisant des matériaux de haute qualité et des procédés de fabrication avancés, nos barres en cuivre tressées offrent des performances supérieures à un prix compétitif. Leur longue durée de vie et leurs exigences minimales de maintenance en font un choix rentable pour les projets à grande échelle.

Pourquoi choisir les barres en cuivre tressées de GRL?

1, conductivité supérieure et flexibilité: nos barres de bus sont conçues pour gérer des charges électriques élevées tout en offrant la flexibilité nécessaire pour les installations complexes.
2, résistant à la corrosion et durable: idéal pour les environnements difficiles où la fiabilité à long terme est essentielle.
3, rentable: longue durée et faible entretien, réduisant les coûts globaux du système.
4, personnalisable: disponible en différentes tailles et configurations pour répondre à vos besoins spécifiques.

Applications de barres de cuivre tressées

Nos barres en cuivre tressées sont largement utilisées dans plusieurs industries, fournissant des connexions électriques fiables pour une gamme d’applications, y compris:

1, énergie et systèmes d’alimentation
Nos barres d’autobus en cuivre font partie intégrante des systèmes de distribution d’énergie, des circuits de connexion et de la distribution de l’énergie électrique de manière efficace et sûre.

2, panneaux de distribution électrique
Ils sont couramment utilisés dans les panneaux de distribution basse et moyenne tension pour connecter les disjoncteurs, les commutateurs et les fusibles.

3, installations d’énergie renouvelable
Idéales pour les systèmes photovoltaïques et les installations d’énergie éolienne, nos barres de bus assurent une transmission sûre et efficace de l’énergie entre les composants tels que les onduleurs et les unités de stockage.

4, industrie et fabrication
Dans les installations industrielles, nos barres en cuivre tressées sont utilisées pour la distribution d’énergie et dans le cadre d’applications à courant élevé, y compris les machines industrielles et les systèmes d’automatisation.

Q1. What makes braided copper busbars different from solid copper busbars?

Contrairement àBarres de cuivre solides, les barres en cuivre tressées offrent une flexibilité supérieure et sont idéales pour les installations serrées ou irrégulières. La structure tressée permet également une meilleure dissipation de la chaleur et une résistance mécanique sous des charges électriques élevées.

Cliquez pour voir l’article:Comment choisir le bon type de busbar en cuivre?

Q2. Can braided copper busbars be used in outdoor applications?Toggle title

Oui, nos barres en cuivre tressées sont conçues avec une excellente résistance à la corrosion, ce qui les rend adaptées aux installations extérieures, y compris les sous-stations électriques, les installations d’énergie renouvelable et les installations industrielles.

Q3. Are the copper busbars customizable for different voltage ratings?

Oui, nous offrons des barres de bus en cuivre personnalisées qui peuvent répondre à diverses exigences de tension et de courant. S’il vous plaît entrer en contact avec nous pour des configurations de produits spécifiques.

Q4. How do I determine the correct size of copper busbar for my application?

La taille de la barre de cuivre dépend de facteurs tels que la charge actuelle, la distance et les conditions environnementales. Notre équipe technique peut vous fournir des recommandations en fonction de vos besoins spécifiques.

Q5. What industries use braided copper busbars?

Les barres en cuivre tressées sont utilisées dans un large éventail d’industries, y compris l’énergie, la fabrication, les télécommunications et les énergies renouvelables, pour une distribution d’énergie fiable et efficace.

Copper Busbar,Busbar solide,Busbar personnalisé

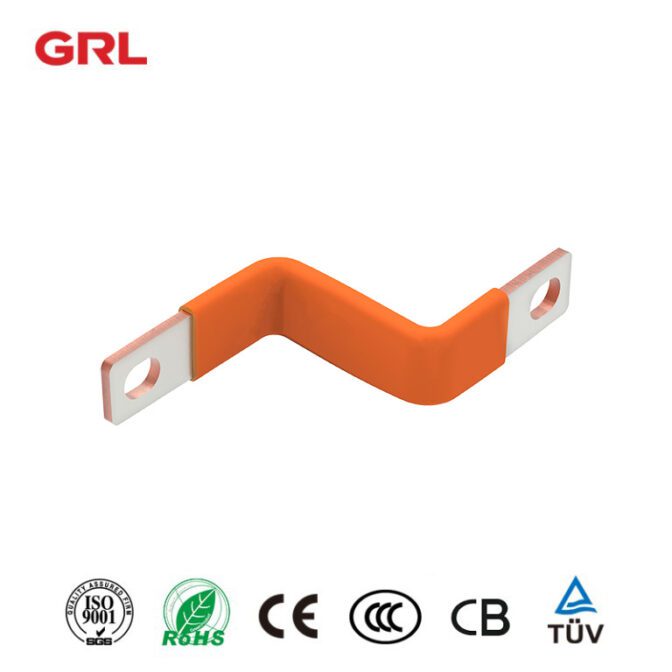

GRL cuivre barre de bus revêtement 4mm personnalisable bonne feuille de cuivre connexion douce

2024年3月27日 grl_admin

Vue d’ensemble du busbar en cuivre

Qu’est-ce qu’un busbar flexible en cuivre?

Un busbar flexible en cuivre est un type de conducteur électrique, distinct de ses homologues rigides traditionnels, fabriqué à partir de cuivre à haute conductivité.

Sa conception intègre une série de stratifiés de cuivre minces dans un arrangement plat et flexible, ce qui permet une plus grande flexibilité et adaptabilité dans l’installation et l’utilisation.

Cette structure innovante permet à la barre de bus de se plier, de se tordre et de s’adapter à un large éventail de configurations et d’applications tout en maintenant une excellente conductivité et efficacité électriques.

Paramètre technique de la barre flexible en cuivre isotherme

Matériau: feuille de cuivre T2, teneur en cuivre & Gt; 99,95% épaisseur d’une seule pièce: 0,03mm

0,05 mm

0,10 mm (ordinaire)

0,20 mm

0,30 mm

0,40 mm

0,50 mm

Traitement de surface: cuivre nu, étain, nickelage, placage argenté surface transversale: 1,5mm2-5000mm lors de la passation d’une commande, veuillez préciser les valeurs suivantes:

Longueur (L) x largeur (W) x épaisseur (T)

Forme du produit et type de trou

Ouverture (d)

épaisseur d’une pièce (classique 0,10 mm)

C’est ça.

Structure et application

C’est ça.

La couche isolante comprend actuellement du polyuréthane spécial (PVC) et un élastomère thermoplastique (TPE). Deux matériaux.

Le TPE a peu de fumée et des propriétés sans halogène. L’isolation est noire. Comme le conducteur de cuivre peut glisser librement à l’intérieur de la couche d’isolation, la barre de bus souple non filetée présente des caractéristiques de flexion et de torsion sans yeux.

Dans le même temps, la structure de conducteur plat multicouche de la barre d’autobus flexible en cuivre isotherme à l’épreuve des explosions permet à la même section transversale du conducteur de transporter un courant de passage plus important, réduisant ainsi la quantité de matériau conducteur, ce qui non seulement réduit le poids, mais économise également de l’espace.

Caractéristiques d’un busbar flexible en cuivre isolé

L’attrait principal des barres de bus flexibles en cuivre est leur mélange unique de flexibilité et de performance.

Contrairement aux barres rigides, qui nécessitent un alignement précis et peuvent être lourdes à installer dans des configurations complexes, les barres flexibles en cuivre sont faciles à manipuler et à installer dans des espaces restreints.

Cette adaptabilité ne se fait pas au détriment des performances électriques; tout comme les barres à bus rigides, les barres flexibles en cuivre offrent des capacités de transport de courant supérieures et une distribution efficace de l’énergie.

Non seulement cela, la barre de bus en cuivre flexible a une bonne résistance à l’usure et à des substances telles que l’huile, les solvants et les produits chimiques: le matériau isolant en PVC peut résister à des températures élevées allant jusqu’à 80 degrés Celsius.

Avantages de la barre flexible en cuivre isotherme

1. 1.Flexibilité de conception améliorée: la capacité de plier et de fléchir permet une utilisation créative et efficace de l’espace dans les systèmes électriques.

Les concepteurs peuvent contourner les obstacles et optimiser les mises en page, réduisant ainsi le besoin de connecteurs personnalisés et de schémas de câblage compliqués.

2. 2.Installation et maintenance simplifiées: la flexibilité inhérente simplifie considérablement le processus d’installation, le rendant plus rapide et moins exigeant en main-d’œuvre. La maintenance et les mises à niveau sont également plus simples, car la barre de bus flexible peut être facilement ajustée ou reconfigurée.

C’est ça.

3. 3.Amélioration de la fiabilité et de la sécurité: en réduisant le nombre de connexions électriques et en éliminant le besoin de composants d’assemblage supplémentaires, les barres flexibles en cuivre améliorent la fiabilité du système électrique.

Cette conception simplifiée minimise les points de défaillance potentiels et améliore la sécurité globale.

4. 4.Performance électrique supérieure:Malgré leur nature flexible, ces barres de bus maintiennent une excellente conductivité et efficacité électriques.

Ils gèrent efficacement les courants élevés, réduisant les pertes d’énergie et améliorant la performance globale du système de distribution d’énergie.

5 RécapitulatifRésistance aux vibrationsDans les environnements où les machines ou les équipements peuvent provoquer des vibrations, les barres flexibles en cuivre démontrent des performances supérieures en absorbant et en résistant à ces forces, assurant une alimentation stable et ininterrompue.

Copper Busbar,Busbar solide,Busbar personnalisé,Busbar laminé

GRL haut de gamme flex-cuivre barres de bus 0,05 mm fabricants de couche unique bonne qualité

2024年3月27日 grl_admin

(en dollars des États-Unis)

Vue d’ensemble de Flexi-Copper busbar

Qu’est-ce qu’un busbar flexi-cuivre?

Un busbar en cuivre flexible est un type de conducteur électrique, distinct de ses homologues rigides traditionnels, fabriqué à partir de cuivre à haute conductivité.

Paramètre technique de Flexi-Copper busbar

Matériau: feuille de cuivre T2, teneur en cuivre & Gt; 99,95% épaisseur d’une seule pièce: 0,03mm

0,05 mm

0,10 mm (ordinaire)

0,20 mm

0,30 mm

0,40 mm

0,50 mm

Traitement de surface: cuivre nu, étain, nickelage, placage argenté surface transversale: 1,5mm2-5000mm lors de la passation d’une commande, veuillez préciser les valeurs suivantes:

Longueur (L) x largeur (W) x épaisseur (T)

Forme du produit et type de trou

Ouverture (d)

épaisseur d’une pièce (classique 0,10 mm)

C’est ça.

Structure et application

Le busbarr flexi-cuivre est composé de plusieurs couches de feuilles de cuivre plates et minces très flexibles, et la couche extérieure est faite de couche de terre chauffante enveloppée d’extrusion. La couche isolante comprend actuellement du polyuréthane spécial (PVC) et un élastomère thermoplastique (TPE). Deux matériaux.

Dans le même temps, la structure de conducteur plat multicouche de la barre de bus flexible en cuivre résistant à l’explosion permet à la même section transversale du conducteur de transporter un courant de passage plus important, réduisant ainsi la quantité de matériau conducteur, ce qui réduit non seulement le poids, mais économise également de l’espace.

Caractéristiques de Flexi-Copper busbar

L’attrait principal des barres de bus flexibles en cuivre est leur mélange unique de flexibilité et de performance.

Avantages de Flexi-Copper busbar

1. 1.Flexibilité de conception améliorée: la capacité de plier et de fléchir permet une utilisation créative et efficace de l’espace dans les systèmes électriques. Les concepteurs peuvent contourner les obstacles et optimiser les mises en page, réduisant ainsi le besoin de connecteurs personnalisés et de schémas de câblage compliqués.

C’est ça.

Cette conception simplifiée minimise les points de défaillance potentiels et améliore la sécurité globale.

4. 4.Performance électrique supérieure:Malgré leur nature flexible, ces barres de bus maintiennent une excellente conductivité et efficacité électriques.

Ils gèrent efficacement les courants élevés, réduisant les pertes d’énergie et améliorant la performance globale du système de distribution d’énergie.

Copper Busbar,Busbar solide,Busbar personnalisé,Busbar laminé

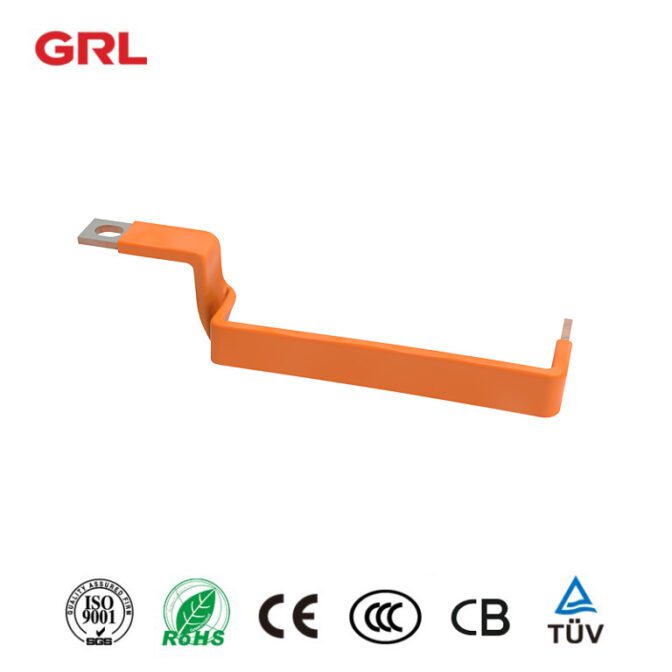

GRL barre de bus en cuivre isolée flexible 5mm fabrication de bonne qualité

2024年3月27日 grl_admin

Vue d’ensemble de la barre flexible en cuivre isotherme

Qu’est-ce qu’un busbar flexible en cuivre isolé?

Un busbar flexible en cuivre isolé est un type de conducteur électrique, distinct de ses homologues rigides traditionnels, fabriqué à partir de cuivre à haute conductivité.

Paramètre technique de la barre flexible en cuivre isotherme

Matériau: feuille de cuivre T2, teneur en cuivre & Gt; 99,95% épaisseur d’une seule pièce: 0,03mm

0,05 mm

0,10 mm (ordinaire)

0,20 mm

0,30 mm

0,40 mm

0,50 mm

Traitement de surface: cuivre nu, étain, nickelage, placage argenté surface transversale: 1,5mm2-5000mm lors de la passation d’une commande, veuillez préciser les valeurs suivantes:

Longueur (L) x largeur (W) x épaisseur (T)

Forme du produit et type de trou

Ouverture (d)

épaisseur d’une pièce (classique 0,10 mm)

C’est ça.

Structure et application

La barre isolante flexible en cuivre est faite de plusieurs couches de feuilles de cuivre plates et minces très flexibles, et la couche extérieure est faite de couche de terre chauffante enveloppée d’extrusion. La couche isolante comprend actuellement du polyuréthane spécial (PVC) et un élastomère thermoplastique (TPE). Deux matériaux.

Caractéristiques d’un busbar flexible en cuivre isolé

L’attrait principal des barres de bus flexibles en cuivre est leur mélange unique de flexibilité et de performance.

Avantages de la barre flexible en cuivre isotherme

C’est ça.

Cette conception simplifiée minimise les points de défaillance potentiels et améliore la sécurité globale.

4. 4.Performance électrique supérieure:Malgré leur nature flexible, ces barres de bus maintiennent une excellente conductivité et efficacité électriques.

Ils gèrent efficacement les courants élevés, réduisant les pertes d’énergie et améliorant la performance globale du système de distribution d’énergie.

Copper Busbar,Busbar solide,Busbar personnalisé,Busbar laminé

Barre de bus en cuivre flexible GRL 0,10 mm feuille de cuivre connexion souple

2024年3月27日 grl_admin

Barre de cuivre flexibleVue d’ensemble

Qu’est-ce qu’un flexible Copper Busbar?

Un busbar flexible en cuivre est un type de conducteur électrique, distinct de ses homologues rigides traditionnels, fabriqué à partir de cuivre à haute conductivité.

Flexible Copper Busbar paramètre technique

Matériel

T2 feuilles de cuivre, teneur en cuivre & Gt; 99,95% Single

épaisseur de la pièce

0,03 mm /0,05 mm /0,10 mm (ordinaire) /

0,20 mm /0,30 mm /0,40 mm /0,50 mm

Traitement de surface

Cuivre nu, étain, nickelage

Surface de la section transversale du placage argenté

1,5mm2-5000mm

Lorsque vous passez une commande, veuillez spécifier les valeurs suivantes:

Longueur (L) x largeur (W) x épaisseur (T)

Forme du produit et type de trou

Ouverture (d)

épaisseur d’une pièce (classique 0,10 mm)

Obtenir un devis

Structure et application flexibles des Busbar en cuivre

La barre de cuivre flexible est faite de plusieurs couches de feuilles de cuivre plates et minces très flexibles, et la couche extérieure est faite de couche de terre chauffante enveloppée d’extrusion. La couche isolante comprend actuellement du polyuréthane spécial (PVC) et un élastomère thermoplastique (TPE). Deux matériaux.

Cliquez pour voir GRL cuivre en conserve busbar & gt; & gt;

Barre de cuivre flexibleCaractéristiques

L’attrait principal des barres de bus flexibles en cuivre est leur mélange unique de flexibilité et de performance.

Avantages de la barre flexible en cuivre

Cette conception simplifiée minimise les points de défaillance potentiels et améliore la sécurité globale.

4. 4.Performance électrique supérieure:Malgré leur nature flexible, ces barres de bus maintiennent une excellente conductivité et efficacité électriques.

Ils gèrent efficacement les courants élevés, réduisant les pertes d’énergie et améliorant la performance globale du système de distribution d’énergie.

Quels sont les différents types de barres de bus en cuivre?

Standard Copper Busbar

Le type le plus courant, généralement une barre de cuivre plate. En raison de son excellente conductivité et de sa capacité à gérer des charges de courant élevées, il est largement utilisé dans les cartes de distribution, les dispositifs de distribution d’énergie et les sous-stations. Sa grande surface permet une dissipation efficace de la chaleur, ce qui en fait le premier choix pour les systèmes d’alimentation haute et basse tension. Ils sont souvent utilisés dans les systèmes électriques industriels et commerciaux, oùRobustesseEt l’efficacité est essentielle.

Custom Copper Busbar

La forme et la longueur des barres de bus en cuivre personnalisées peuvent être adaptées pour répondre à des exigences spécifiques et pliées pour s’adapter à des environnements d’installation particuliers. Ces barres de bus offrent une flexibilité de conception et sont généralement utilisées dans des systèmes électriques complexes où une utilisation optimisée de l’espace et des connexions électriques fiables sont nécessaires.

Busbar laminé flexible

Ces barres de bus sont fabriquées à partir de plusieurs couches de cuivre. Ces connecteurs offrent une excellente flexibilité et conductivité, utilisés dans des applications à fort courant où la densité de puissance et l’efficacité électrique sont critiques. La structure stratifiée permet une meilleure dissipation de la chaleur et une inductance réduite, ce qui la rend adaptée aux convertisseurs de puissance,Systèmes d’énergie renouvelableEtVéhicules électriques (ve).

Fils de cuivre échoués

Fabriqués à partir de plusieurs fils de cuivre tordus ensemble, les barres de bus échouées offrent une plus grande flexibilité et une plus grande résistance mécanique par rapport aux barres de bus solides. Ceux-ci sont généralement utilisés dans les équipements et systèmes électriques mobiles où les connexions doivent résister à des contraintes mécaniques, à des vibrations ou à une flexion répétée.

Busbar en cuivre tressé

Composé de fils de cuivre tressés, ce type offre une excellente flexibilité et une résistance aux vibrations. Les barres de bus tressées sont utilisées pour la mise à la terre, le blindage et les applications de connexion flexible, en particulier dans les systèmes électriques qui nécessitent des mouvements fréquents ou une flexibilité mécanique.

Copper Busbar étain-plaqué

Le placage d’étain empêche l’oxydation et la corrosion, ce qui le rend approprié pour les environnements difficiles tels que les applications marines ou extérieures. Le revêtement d’étain réduit également le risque de résistance au contact, améliorant ainsi les performances globales des systèmes électriques, en particulier dans des conditions de forte humidité.

Busbar de cuivre isolé

Ces barres de bus sont recouvertes d’une couche isolante pour éviter les contacts accidentels et améliorer la sécurité. Ils sont généralement utilisés dans des applications nécessitant des normes de sécurité élevées, telles que les appareils de commutation et les panneaux de commande. L’isolation aide également à réduire les interférences électromagnétiques (EMI).

Cliquez pour voir GRL Copper Ground Wire PVC Couvert Produit>>

Copper Busbar,Busbar solide,Busbar personnalisé,Brass Brass Busbar,Busbar laminé

Barre de bus en cuivre GRL 8mm haute conductivité personnalisable

2024年3月28日 grl_admin

Busbar en conserve de cuivreVue d’ensemble

What is a Copper Tinned Busbar?

Un busbar en cuivre tressé en conserve est un conducteur électrique à haute conductivité fabriqué à partir de cuivre de haute pureté et recouvert d’une couche d’étain. Ce placage en étain améliore considérablement la résistance de la barre de cuivre à la corrosion, à l’oxydation et à d’autres facteurs environnementaux. La construction tressée assure la flexibilité, ce qui la rend adaptée aux installations complexes tout en maintenant d’excellentes performances électriques. Les barres en cuivre en conserve sont largement utilisées dans les systèmes de distribution d’énergie, les panneaux électriques, les systèmes d’énergie renouvelable et les applications industrielles où à la fois une conductivité élevée et une durabilité à long terme sont essentielles.

Copper Tinned Busbar Technical Parameter

Matériel	T2 CopperWire, teneur en cuivre & Gt; 99,95%
Capacité actuelle	Jusqu’à 5000A (selon l’application)
Traitement de surface	Cuivre nu, plaqué en étain, plaqué en nickel, plaqué argenté
Diamètre d’un seul fil	0,05 mm (American Wire gauge AWG 44) 0,07 mm (American Wire gauge AWG 41) 0,10 mm (American Wire gauge AWG 38) 0,127 mm (American Wire gauge AWG 36) 0,15 mm (standard) 0,20 mm (American Wire gauge AWG 32)
Traitement de surface	Cuivre nu, plaqué en étain, plaqué en nickel, plaqué argenté
Nombre de brins	16, 24, 32, 36, 40, 48, 64, 96
Plage de température	-40 ° C à + 85 ° C
Résistance à la corrosion	Excellente résistance à l’oxydation et à la corrosion
Flexibilité	Flexibilité
Application	Systèmes électriques, panneaux électriques, installations d’énergie renouvelable
Méthode d’emballage	Conditionnés en bobines ou sur bobines ou bobines en bois

Procédé Busbar en conserve de cuivre

Sélection et préparation du cuivre: le cuivre de haute pureté est choisi pour sa conductivité supérieure, puis façonné en barres.

Nettoyage: les barres de cuivre sont soigneusement nettoyées pour éliminer les oxydes et les impuretés, en veillant à ce que l’étain adhère correctement.

Processus de tintage: les barres de cuivre nettoyées sont ensuite soumises à l’étamage, généralement par électrodéposition ou étamage à chaud.

La galvanoplastie consiste à faire passer un courant électrique à travers une solution d’étain avec la barre de cuivre, en déposant une couche d’étain sur sa surface. L’étamage à chaud immerge le cuivre directement dans de l’étain fondu, ce qui donne un revêtement similaire.

Finitions: après étamage, les barres peuvent subir un processus final de nettoyage et de lissage, en veillant à ce que le revêtement d’étain soit uniforme et exempt de défauts.

Caractéristiques du busbar en conserve en cuivre

Résistance à la corrosion: le revêtement en étain protège le cuivre contre l’oxydation, ce qui le rend idéal pour une utilisation dans des environnements difficiles.

Solderability améliorée: l’étain améliore la capacité du cuivre à former des connexions soudées, facilitant ainsi l’assemblage et les réparations.

Durabilité: cette couche de protection supplémentaire assure une durée de vie opérationnelle plus longue, ce qui réduit le besoin de remplacements fréquents.

Haute conductivité: malgré le revêtement, la barre de bus maintient la conductivité électrique élevée caractéristique du cuivre, assurant une distribution efficace de l’énergie.

Pourquoi choisir des barres de bus en conserve en cuivre?

1. Résistance exceptionnelle à la corrosion

Le principal avantage de l’utilisation de barres de bus en cuivre en conserve est leur résistance accrue à la corrosion, en particulier dans les environnements sujets à une humidité élevée et à l’exposition à des produits chimiques agressifs. Le revêtement d’étain sur le cuivre garantit que le matériau est moins sensible à l’oxydation, ce qui prolonge sa durée de vie et maintient une conductivité élevée dans le temps.

2. Conductivité électrique supérieure

Le cuivre est connu depuis longtemps pour son excellente conductivité électrique et, lorsqu’il est conservé, il conserve ces propriétés tout en offrant des avantages supplémentaires tels qu’une protection accrue contre les facteurs environnementaux. Le revêtement en conserve forme une barrière de protection, ce qui réduit les risques de corrosion et maintient un flux de courant efficace dans les systèmes d’alimentation.

3. Haute température et durabilité mécanique

Les barres en cuivre en conserve sont conçues pour fonctionner efficacement sous des contraintes thermiques et mécaniques élevées. Avec une excellente conductivité thermique, ces barres de bus peuvent fonctionner en toute sécurité dans une large plage de température et sont idéales pour les applications où les performances électriques et la stabilité mécanique sont critiques.

4. Solution rentable et durable

Par rapport au cuivre traditionnel non traité, les barres de cuivre en conserve offrent une alternative plus abordable avec une longévité améliorée. Le revêtement en étain augmente la durée de vie de la barre de bus, ce qui réduit le besoin d’entretien ou de remplacement, et en fait un choix rentable pour les projets à court et à long terme.

En savoir plus surBarres de cuivre GRL

Applications Busbar en conserve de cuivre

1, systèmes de distribution d’énergie électrique

Nos barres en cuivre en conserve sont couramment utilisées dans les réseaux de distribution d’électricité, assurant un transfert d’énergie efficace et la sécurité électrique dans diverses applications industrielles.

2, sous-stations et centrales électriques

En raison de leur haute résistance à la corrosion, les barres de bus en cuivre en conserve sont idéales pour les sous-stations électriques et les stations énergétiques, où l’exposition à l’humidité, aux produits chimiques et à d’autres éléments corrosifs est courante.

3, systèmes d’énergie renouvelable

Ces barres de bus sont également largement utilisées dans les applications de l’énergie solaire et éolienne, fournissant des connexions électriques fiables pour les onduleurs photovoltaïques, le stockage de batteries et les équipements de production d’électricité.

4, automobile et transport

Les barres de bus en conserve en cuivre sont utilisées dans les véhicules électriques (ve), les systèmes ferroviaires et les applications aérospatiales, offrant des solutions de distribution d’énergie hautes performances.

5, systèmes électriques industriels

Dans les milieux industriels, les barres de bus en cuivre en conserve sont essentielles pour maintenir une fiabilité électrique élevée dans les machines, les systèmes d’automatisation et les équipements de fabrication.

Dispositif de protection contre les surtensions PV,Dispositif de protection surge

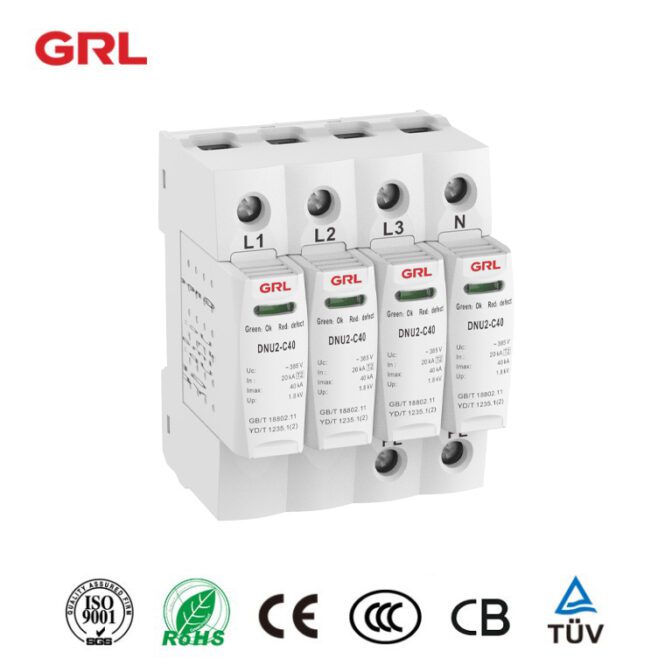

Dispositifs de protection contre les surtensions AC 275 ~ 1250V GRL personnalisés

2024年3月23日 grl_admin

Dispositifs de protection contre les surtensionsVue d’ensemble

Qu’est-ce que les dispositifs de protection contre les surtensions?

Les surtensions peuvent causer des dommages importants aux systèmes électriques, perturber les opérations et entraîner des réparations ou des remplacements coûteux. Les dispositifs de protection contre les surtensions (SPD) sont conçus pour atténuer ce risque en fournissant une défense fiable contre les pics de tension causés par la foudre, l’instabilité du réseau ou les perturbations électriques internes.

Pourquoi le SPD est essentiel pour votre système?

Les surtensions électriques, qu’elles soient causées par des facteurs externes tels que la foudre ou des fluctuations de puissance internes, peuvent constituer une menace sérieuse pour les équipements sensibles. Sans protection adéquate, ces surtensions peuvent entraîner un mauvais fonctionnement de l’équipement ou une défaillance complète. Les SPD servent de ligne de défense cruciale, garantissant que les surtensions sont gérées et dissipées avant qu’elles n’atteignent votre équipement vital.

Comment fonctionnent les dispositifs de protection contre les surtensions?

Les dispositifs de protection contre les surtensions agissent comme des limiteurs de tension. Lorsqu’ils détectent une surtension, le SPD redirige automatiquement l’excès d’énergie vers des chemins de mise à la terre, en veillant à ce que seule une tension sûre et contrôlée atteigne votre équipement. Cette réponse rapide évite les dommages aux systèmes connectés et garantit un fonctionnement ininterrompu.

Principaux avantages des dispositifs de protection contre les surtensions

1. Atténuation efficace des risques

Les SPD détournent rapidement l’excès d’énergie électrique, empêchant les pointes de tension d’endommager les appareils connectés.

2. Protéger l’équipement sensible

Protégez les appareils électroniques coûteux et sensibles, des ordinateurs aux systèmes industriels, qui sont vulnérables aux surtensions soudaines.

3. Solutions adaptables

Que ce soit pour un usage résidentiel, commercial ou industriel, les SPD offrent une large gamme d’applications, conçues pour répondre aux différentes exigences de tension et aux besoins de protection contre les surtensions.

4. Conformité aux normes de sécurité

De nombreuses industries et régions exigent une protection contre les surtensions dans le cadre des codes de sécurité électrique. L’installation de SPD garantit le respect de ces réglementations, tout en protégeant votre infrastructure.

Dispositifs de protection contre les surtensions paramètre technique

Tension maximale de fonctionnement (UC):DC 500-1500, AC 275-1250 V

Courant nominal de décharge (in):-T2 (8 / 20) peut résister à des chocs allant jusqu’à 10-30 ka;

Courant de décharge maximal (Imax):T2 (8 / 20 μ λ) peut résister à des chocs jusqu’à un maximum de 20-60 ka;

Courant impulsif (IIMP) & # 160;:-T1 (10 / 350 λ μ) peut résister à des chocs allant jusqu’à 3-12,5 ka;

Niveau de protection contre la tension:Après avoir passé le courant de surtension, limiter la tension à 1,5-4,8 kV, ce qui rend l’équipement protégé plus sûr;

Nombre de poteaux:1P / 2P / 3P / 4P;

Dispositifs de protection contre les surtensions

1, matériaux préférés, qualité supérieure.

2, plusieurs types de tests et niveaux de tension, protection ultra-complète contre les surtensions, large application.

3, conception du module rechargeable, la base peut être réutilisée, ce qui réduit les coûts de maintenance.

4, conception miniaturisée, correspondant parfaitement à la taille du disjoncteur, et en utilisant rationnellement l’espace de la boîte.

5, conception d’installation de rail de guidage bi-stable, sans outils, simple et pratique.

Dispositifs de protection contre les surtensions

Les DOCUP sont utilisés dans divers secteurs, de la protection des appareils ménagers à la sauvegarde des infrastructures industrielles critiques. Les principales industries bénéficiant des installations du DOCUP sont les suivantes:

1. énergies renouvelables

Les panneaux solaires et les éoliennes subissent souvent des fluctuations de tension, et les SPD aident à maintenir l’intégrité du système en gérant les surtensions.

2. Télécommunications

Assurer la stabilité des opérations des centres de données et de l’infrastructure réseau, en prévenant les temps d’arrêt causés par les surtensions.

3. Fabrication et automatisation

Protéger les systèmes d’automatisation et les panneaux de commande des surtensions électriques qui peuvent perturber les opérations.

Choisir le bon SPD pour vos besoins le choix du bon dispositif de protection contre les surtensions dépend de plusieurs facteurs, notamment le niveau de tension de votre système électrique, les risques potentiels de surtension et la sensibilité de l’équipement que vous protégez.

Notre équipe peut vous aider à évaluer ces facteurs pour trouver la solution SPD adaptée à votre application spécifique.

Dans un monde de plus en plus dépendant de l’électronique sensible, la protection de votre système contre les surtensions électriques est essentielle. Chez GRL, nous offrons une gamme complète de dispositifs de protection contre les surtensions conçus pour répondre aux normes de sécurité et de performance les plus élevées. Contactez-nous dès aujourd’hui pour en savoir plus sur nos solutions SPD et sur la façon dont elles peuvent protéger vos opérations contre des perturbations coûteuses.

Dispositifs de protection contre les surtensionsInstruction de commande

1, no TEM;

2, tension nominale;

3, courant évalué;

4, que ce soit avec chambre d’extinction d’arc;

5, que ce soit avec support de montage;

6, s’il vous plaît nous informer de vos exigences particulières.

Besoin d'aide pour trouver la bonne solution technique?

Demandez aux experts> >
